打印机维修通用资料培训打印机维修通用资料培训主要包括打印机的工作原理、常见故障和维修方法等内容。
这些知识可以帮助维修人员更好地了解打印机的结构和原理,从而提高维修效率和质量。
1. 打印机的工作原理打印机通常由打印头、墨盒(或者碳粉盒)、传动系统、电路板等部件组成。
打印头负责将墨水或者碳粉喷射到纸张上,形成图案或者文字。
墨盒或者碳粉盒则存放着墨水或者碳粉,提供打印所需的颜料。
传动系统负责控制纸张的移动和打印头的移动,保证打印的准确和稳定。
电路板则是打印机的“大脑”,负责控制整个打印过程。
2. 常见故障(1)打印质量问题:比如打印出现模糊、颜色偏差、漏墨等问题。
这些问题通常是由于打印头堵塞、墨盒干涸、墨水或者碳粉不均匀等原因引起的。
(2)纸张进纸问题:比如出现纸张卡纸、偏斜、双张进纸等问题。
这些问题通常是由于传动系统故障、传感器故障等原因引起的。
(3)机械故障:比如打印头卡死、传动系统断裂等问题。
这些问题通常是由于长时间使用或者外部损坏引起的。
3. 维修方法(1)清洁打印头:使用专用的清洁液和棉签清洁打印头,保证墨水流畅。
(2)更换墨盒或者碳粉盒:定期更换墨盒或者碳粉盒,保证打印质量。
(3)清洁传动系统:清洁传动系统和润滑轴承,保证纸张的顺利进纸。
(4)维修电路板:检查和更换损坏的电路元件,保证打印机正常工作。
(5)调试和校准:调试和校准打印机的各个部件,保证打印机的性能稳定。
通过以上培训资料,维修人员可以更好地掌握打印机的结构和原理,熟练掌握打印机的维修方法,提高维修效率和质量。
同时,维修人员还需要具备一定的沟通能力和服务意识,与客户保持良好的沟通,及时解决客户的问题,提供优质的维修服务。
希望通过培训,打印机维修人员能够成为一支技术过硬、服务周到的维修团队,为用户提供更好的打印体验。
4. 远程无线打印机故障维修随着科技的不断发展,现代打印机功能越来越多样化,智能化技术的应用也越来越广泛。
其中,远程无线打印机成为了现代办公环境中极为常见的设备之一。
江裕映美信息科技有限公司KONGYUE JOLIMARK INFORMATION TECHNOLOGY LTD。
FP-660K维修手册(V1.0)江裕映美信息科技有限公司KONG YUE JOLIMARK INFORMA TION TECHNOLOGY LTD.前言FP-660K打印机,在设计过程中,已经考虑到打印机的工作环境等因素,能长时间、稳定地工作。
然而在实际使用中仍会出现不可预见的故障。
为方便用户特编写此手册作为维修参考。
本手册仅作为参考,手册内容如有任何改变,恕不另行通知。
严禁任何团体或个人以任何形式复制和翻版本手册的任何内容。
如果您发现手册中有模糊不清、错误或忽略的地方,请和我们联系,我们会尽快更正。
目录第一章控制面板 (1)第二章电气控制 (9)第三章打印机维护 (19)第四章规格参数 (21)第五章故障分析 (28)第六章总装爆炸图 (43)附录维修记录表 (45)第一章控制面板1.1 控制面板按键与指示灯控制面板包含五个按键和四盏指示灯,如图1-1所示。
图1-1打印机控制面板指示灯的含意如下表:指示灯灯亮灯熄电源(橘色)打印机电源打开时亮。
当缺纸时,或出现故障时会闪烁。
(参考附录A)打印机电源处于关闭状态。
联机(绿色)打印机与主机联机时联机灯亮。
打印机与主机处于非联机状态。
高速(绿色)在脱机状态下按高速键时灯亮在脱机状态再次按高速键时拷贝模式(黄色)选择拷贝模式黄灯亮或黄灯闪烁。
拷贝模式处于关闭状态。
1.2控制面板的基本操作方法控制面板上有五个按键可供使用。
联机按下联机键,选择联机或脱机。
进纸/退纸脱机状态下,按下进纸/退纸键可控制单/连续纸走纸。
对于连续纸,按一次,纸张就进至起始打印位置;再按一次,纸张进至撕纸位置;再按一次,纸张就退回安装位置,如此循环。
换行/换页脱机状态下,按换行/换页键使单/连续纸前进一行。
当纸张位于撕纸位置时,按住此键,则纸张将前进一页,即换至下一页纸。
维修手册24针80列中英文票单打印机GSX-330K制造商:新会江裕信息产业有限公司此手册适用于技术工程师修理调整GSX-330K 打印机在修理调整GSX-330K 打印机之前请先仔细阅读本手册非技术人员维修或修改打印机所造成的损坏或伤害不属于保修单的保修范围警告移动上壳之前请先确定已关掉打印机电源并拔掉电源交流输出端的插头否则会有被电击的危险1. 严禁任何团体以任何形式复制和翻版本手册的任何内容2.本手册的内容如有改变恕不另行通知3. 我们已经用最大的努力来编写这手册如果您发现任何模糊不清的地方错误或忽略请跟我们联系目录第一章规格说明11.1 特性------------------------------------------------------------------------------------------------1 1.2 性能指标------------------------------------------------------------------------------------------2第二章工作原理52.1 各机械装置的工作原理------------------------------------------------------------------------5 2.2 控制部件的工作原理--------------------------------------------------------------------------13第三章拆卸及维护 363.1 维护说明-----------------------------------------------------------------------------------------36 3.2 清洁-----------------------------------------------------------------------------------------------37 3.3 润滑-----------------------------------------------------------------------------------------------37 3.4 拆卸流程-----------------------------------------------------------------------------------------38 3.5 维护工具-----------------------------------------------------------------------------------------39 3.6 各部件的拆卸重装及润滑-----------------------------------------------------------------40 3.7 调节功能-----------------------------------------------------------------------------------------55第四章故障检修 584.1 引言-----------------------------------------------------------------------------------------------58 4.2 打印机通电故障--------------------------------------------------------------------------------58 4.3 打印故障-----------------------------------------------------------------------------------------59 4.4 走纸故障-----------------------------------------------------------------------------------------60 4.5 色带故障-----------------------------------------------------------------------------------------61 4.6 连接器的检查方法-----------------------------------------------------------------------------61第五章爆炸图及部件表 625.1 爆炸图--------------------------------------------------------------------------------------------62 5.2 部件表--------------------------------------------------------------------------------------------65第六章电路原理图 68第一章规格说明1.1 特性兼容性Epson LQ系列ESC/PK2打印特点1中文打印最快速度158字/秒7.5cpi英文打印最快速度280字/秒10 cpi2汉字库GB18030-2000中文大字库3信函质量字库Roman Sans Serif Courier Prestige和Script4标准打印功能放大压缩重打阴影空心斜体上标下标和黑白反转打印5先进的断针补偿和打印针轮换技术6串并口能自动检测与切换7操作简易功能强大的控制面板8仅有46.5dB打印噪音的超静设计压缩打印能将136列和106列报表缩打印为80列的报表从而让宽行报表也能轻松打印页长设定准确设定打印纸的打印长度适合各种大小不一的票据打印行间距字间距设定能调整行间距和字距使打印内容准确无误地打印表格之内安装打印纸非常灵活方便单页纸由打印机前方输入且自动进纸打印完毕后纸张会自动送回打印机前端连续纸安装在拖纸器上只要按下进纸/退纸键便可将纸自动送至打印位置打印完毕后纸张再由前端送出便于撕纸适用范围中国酒店医院交通商业服务娱乐电力电信邮政保险社保等1.2 性能指标1 打印方式 点阵击打式2 打印方向文本和图形的打印为双向逻辑查找打印可用软件命令选择单向打印文本或图形 3 打印头打印针数24针打印针排列菱形排列 针的直径0.20mm打印寿命每针200百万次的击打10CPI 12CPI 15CPI 高速 280CPS 336CPS 420CPS 正常210CPS 252CPS 315CPS高精密 70CPS 84CPS 105CPS6.7CPI7.5CPI高速 140CPS 158CPS正常94CPS 105CPS4打印速度ASCII中文高精密 47CPS 52CPS5 仿真 EPSON LQ 系列位图字体Draft 101215cpi ROMAN 101215cpi S SERIF 101215 cpi6内置字体可缩放字体Roman 10.58-32个点每2个点 Sans Serif 10.58-32个点每2个点7字符表Italic PC437PC850 GB 18030-20008字符集 14种国际字符集和一种法定字符集美国法国德国英国丹麦I 瑞典意大利西班牙I 日本挪威丹麦II 西班牙II 拉丁美洲韩国法定(9) 数据缓冲区32KB10色带色带寿命2百万字符色带颜色黑色11进出纸路径拖纸器置于推动式走纸位后进顶出拖纸器置于牵引式走纸位底进顶出导纸器顶进顶出单页纸进纸器入口顶进顶出选件12接口 并口兼容Centronics和IEEE1284串口EIA-232D13进纸速度 普通模式 53mm/sec(1/16英寸方式进纸)92mm/sec连续进纸复制模式57mm/sec1/16英寸方式进纸85mm/sec连续进纸14打印厚度 0.065~0.52mm15电源 AC220/240V+10% 50~60Hz16耗电量工作功率37W LQ方式10CPI间距待机功率10.5W17可靠性平均无故障时间MTBF4000小时不含打印头平均故障恢复时间MTTR小于20分钟打印头寿命200百万点/针色带寿命2百万字符18环境温度工作温度5~35工作湿度10%~80%RH无冷凝储存温度-30~60储存湿度5%~85%RH无冷凝19外围尺寸 432 *320 *136宽/深/高20重量含包装 约5.2KG21纸张规格单页纸连续纸纸宽 182.9mm~256mm 101.6mm~254mm纸长 114.3mm~363.2mm纸厚 0.066mm~0.1mm 0.066mm~0.22mm重量 60~100g/m 52~100拷贝纸份数原件+2份后进底进原件+3份底进22 可打印区域单页纸连续纸不完全打印区域备注可打印区域 最后一页可打印区域第一页备注11备注避免打印在这区域以免改变换行间距如果出现卡纸改变头出量的设置 不要在这区域打印否则出现进纸问题可打印区域不完全打印区域注1.111/31/3不完全打印区域注1.注2.11避免打印在这区域以免改变换行间距如果出现卡纸改变头出量的设置 2在这区域反向换行将被禁止量和出现卡纸 不要在这区域打印否则出现进纸问题 1/3第二章工作原理2.1 各机械装置的工作原理本打印机是一台点阵击打式打印机主要是由以下机构组成打印头字车机构色带传动机构走纸机构这部份将分别阐述这些机构的工作原理2.1.1 打印头机构打印头是利用通电后电磁线圈产生吸引力原理进行工作其设计容易安装到字车机构和从字车机构上拆卸下来打印头可沿着打印辊左右平行移动打印头是通过连接电缆与控制电路进行电气连接打印头由下面部件组成a打印头底座组件b线圈组件c衔铁组件1打印头工作原理衔铁通过衔铁弹片和弹簧固定在衔铁挡板上接收到的每一个字符代码通过控制电路检测后这个信号给打印线圈提供合适的驱动电流当打印线圈通电时在衔铁和线圈中心之间产生一个吸引力驱动衔铁向打印辊方向击打结果点打在纸张上当打印完成后在衔铁弹片的作用下衔铁回到原来的位置当打印头温度超过预设的最高温度时打印作业停止当温度降低时打印头会自动进行打印2.1.2 字车机构字车安装在字车轴上通过字车导轨支架与打印辊保持平行字车通过字车电机经过同步带沿着字车轴移动这机构主要下面部件组成a字车电机组件e字车轴b同步带f字车组件c右滑轮架组件g HP开关回位传感器开关d左滑轮组件h字车导架1机械结构和工作原理字车装有打印头其设计能够沿着打印辊和字车导轨支架平行移动在字车机构上同步带连结在两端经过右滑轮支架组件使同步带保持拉紧状态字车是通过字车电机经过同步带来驱动字车电机顺时针方向或逆时针方向旋转驱动字车从右到左或从左到右移动当字车电机旋转450度时字车移动2.54mm(1英)2字车回位工作原理当接收到CR码时从控制电图发出一个信号使得字车电机顺时针方向旋转结果字车从右边移动到左边直到字车接触回位开关在接受到从开关发出的回位信号时在这位置上逻辑控制字车停止移动3开启打印机电源当开启打印机电源时字车首先导找回位位置回位传感位于打印机右后方回位后字车移动打印辊中心并等待指令2.1.3 色带传动机构色带传动机构的驱动来自于字车电机及其齿轮色带传动机构主要由下面部件组成a字车电机组件b色带齿轮组齿轮1齿轮2齿轮3和齿轮4c色带齿轮和在色带盒内的色带传动惰轮1色带传动机构的工作原理当字车滑动到右边时色带齿轮4通过字车电机2个齿轮1齿轮2和齿轮3进行顺时针方向旋转然后当字车滑动到相反方向时通过右边的齿轮1齿轮2 和齿轮3使得被盖的齿轮1逆时针方向旋转和色带齿轮4顺时针方向旋转不管字车滑动到那一个方向色带齿轮4总是顺时针方向旋转并带动2个齿轮1升起2色带盒的机械结构色带组成一个封闭的环路在色带传动惰轮与色带传动齿轮之间总是往一个方向转动色带转动齿轮与色带惰轮同轴在色带盒内色带被折叠和推动色带平直安置在另一面的出口间隙处通过弹簧片的伸缩沿着打印头运动2.1.4 走纸机构进纸方式有三种摩擦进纸方式拖纸器进纸方式牵引式和拖纸器进纸方式推动式在下面将描述它们各自的工作原理走纸机构主要组成部件是a走纸电机组件b齿轮组c打印辊组件d卷轴托e拖纸器组件1摩擦进纸机构当选择杆拔到摩擦进纸位置时卷轴托被压迫并连接到打印辊同时走纸惰轮2与拖纸器齿轮脱离拖纸器的动力被阻隔结果走纸电机产生的动力传送到走纸惰轮2和打印辊驱动打印辊转动选择开关检测到选择杆的位置摩擦进纸的工作被控制电路所译码.当选择杆拔到拖纸器位置时摩擦卷轴从打印辊中释放出来同时走纸惰轮2滑动到上面与拖纸器啮合因此走纸电机的动力驱动打印辊同时也通过拖纸器齿轮传输到拖纸器从而可以进连续纸同时选择开关检测到选择杆位置改变拖纸器进纸推动式被控制电路检测拖纸器可以安装于打印机的顶部当拖纸器单元设置在牵引式进纸位置时在此位置是通过拖纸器开关检测的在推动式进纸位置时拖纸器开关无此功能当选择杆拔到拖纸器位置时摩擦卷轴通过右摩擦轴承从打印辊中释放出来此时打印机进入连续纸进纸方式在牵引式进纸方式时选择杆处于拖纸器进纸还是摩擦进纸拖纸器惰轮总是与走纸惰轮2啮合这时在摩擦进纸方式下不能使用单页纸通过控制电路不能使用次功能2.1.5 纸尽检测机构纸尽检测机构由一个后进纸检测开关和一个底部进纸检测开关组成后进纸PE开关用于检测从打印机后面退纸的纸尽底部PE杆状开关杆用于检测通过打印机底部拖动式进纸的纸尽2.1.6 打印间隙调整机构此间隙是位于打印头与打印辊之间可以通过调节字车偏心轴套杆使字车电机前后移动从而达到正确调节的目的打印间隙的调整顺序将在调整部分简述从打印机的工作方向看调节杆位于打印机的左边这间隙可以通过移动调节杆来改变向打印辊方向移动动调节杆时打印间隙变窄而将调节杆向相反方向移动时此间隙变宽调节杆设计为可以按每一格进行调整每调节一格都可改变打印间隙调整范围0.05mm~0.1mm注意不要将此间隙调整得比标准位置指示窄否则会出现污纸现象或损坏打印头2.2 控制部件的工作原理2.2.1 打印机结构下面所示为打印机的主要结构模块图标准的IEEE1284接口温度传感器RS-232C各部件的主要性能将在下面阐述1开关电源组件其由一个主开关和一个减少交流噪音的滤波电路组成2电源供电一个将交流转换为+5V Vcc或+27V DV驱动打印机的转换电路电源供电由一个开关型的调整器控制3主板控制打印机的全部工作其组成有CPU ROMS RAM CPLD和驱动电路等4控制面板控制面板用于显示打印机的工作状态和设置打印机的功能其组成是4个开关和7盏指示灯5打印头打印头由2列12根打印针组成共24根每根间距为0.2mm每根打印针有各自的线圈和衔铁当线圈通电时将对应的衔铁向其方向吸引过来打印针出针将色带打到打印辊上从而产生点6电机打印机的电机包括字车电机和走纸电机它们都是步进电机7传感器有5个传感器回位传感器拖纸器传感器选择杆传感器纸尽传感器和温度传感器温度传感器位于打印头内部是一个热敏电阻其余的所有传感器都是机械式开关8并行接口标准的IEEE1284接口这个电路是在主机与打印机之间进行并行数据的发送和接收当接受数据时并行接口和串行接口被自动选择首先被选择的接口会被使用直到关闭打印机电源9串行接口RS-232C这个电路是在主机与打印机之间进行串行数据的发送和接受当接受数据时并行接口和串行接口被自动选择首先被选择的接口会被使用直到关闭打印机电源2.2.2 控制单元的工作原理1MB91101A Flash Memory 中文字库GB18030-2000字库及扩展字符下面描述各部件的主要功能A CPUCPU MB91F109/101是32位COM微处理器B ROMS2MB 中文大字库ROM存放字符C SRAM256KB SRAM用于输入缓冲和下载缓冲D EEPROM256KB EEPROM用于储存设置值即使关闭电源所储存的数据依然可以保存E CPLD用于并口控制电机控制打印针控制和储存器管理F打印头驱动它是给打印头提供电压的电路G电机驱动它们是驱动字车电机和走纸电机的电路字车电机是由固定的电流驱动系统驱动而走纸电机是由固定的电压驱动系统驱动2寄存器地址分配0000 0000H0000 0400H0000 0800H 0000 1000H0000 180H0001 0000H0008 0000H000C 0000H0010 0000HFFFF FFFFH3传感器3-1回位传感器HP SW回位传感器是用于检测开启电源后打印头的位置它是一个单杆机械触点式开关位于字车轴左下方如果在开启电源时打印头不在回位位置时字车会缓慢地移动到左边停在检测回位位置上面另一方面如果在开启电源时打印头处于回位位置上字车会向右边缓慢移动直到字车离开回位位置然后返回回位位置当打印头处于回位位置时开关被接通因此U5的88脚变为低电平如果在打印时开关接通回位出现错误3-2纸尽传感器纸尽传感器用于后进纸和底部进纸此传感器检测打印纸的存在它是一个单杆机械触点式开关当纸张存在时传感器截止U5的80脚变为高电平当纸尽时开关导通出现纸尽报警3-3选择杆传感器此传感器用于检测纸张传感器设置在摩擦进纸还是拖纸器进纸它是一个位于主板单杆机械触点式开关此传感器也有检测自动送纸器进纸的功能当选择杆摩擦进纸位置时开关导通因此U5的1脚变为低电平3-4拖纸器传感器此传感器检测是否拖纸器进纸推动式拖纸器进纸时将其压下它是一个位于主板单杆机械触点式开关当用拖纸器进纸推动式时开关导通U5的67脚变为低电平3-5打印头温度传感器HTEMP温度传感器是通过在打印头上的热敏电阻吸收热量来检测打印头内部温度的打印工作是由打印头的温度来控制双向打印85(90)打印停止双向打印(95)单向打印打印停止(95)(90)备注打印停止状态时字车来回移动不进行打印作业当热敏电阻的温度升高时其阻抗减少当热敏电阻的温度降低时其阻抗增大热敏电阻的阻值的线性逻辑变化与相连U5A72脚的阻值变化相一致热敏电阻的目的是通过控制打印条件防止打印头线圈过热4驱动电路4-1打印针驱动打印针驱动电路是驱动打印头的打印针它是由6只并排的晶体管STA475组成每只晶体管有4个电路用于驱动24根针下图所示为NO.1根打印针的驱动电路i1+27V在打印期间当HP1信号变为高电平晶体管导通导致电流i1流过打印线圈SLD1经过T1后,信号HPD1变为”低”电平晶体管截止下图所示为上面的时序图4-2走纸电机驱动这个驱动电路是用于驱动走纸电机电路是一个晶体管STA475它有4路电路DTC114EHAU2电机的激励方式为1st-2nd相激励方式在此期间从U5发送的激励信号VR1变为高电平晶体管Q2和Q1都导通这时提供给电机的电压变为+27V当VR1信号为低电平时Q2和Q1都截止提供给电机的电压变为+5V Vcc5控制面板控制面板位于打印机的右/前方控制面板由4个开关和7盏指示灯组成主要完成打印机的状态设置和指示打印机的工作状态A开关有4个开联机退纸/进纸换行/换页和拷贝打印当按下开关时按键对应的功能被选中B指示灯有7盏指示灯3盏字体灯2盏缩打灯电源/缺纸灯和联机灯指示灯的亮或闪烁用于指示字体灯3盏指示灯的组合状态表示当前所选用的打印字体缩打灯2盏指示灯的组合状态表示当前所选用的压缩打印比例电源/缺纸灯当接通电源且装好打印纸时此指示灯常亮打印机缺纸时该指示灯闪烁未接通电源时该指示灯熄灭联机灯当打印机处于联机状态时联机指示灯变亮打印机脱机时在打印机进入打印参数设置模式后有缩打灯和字体灯组成5个设定状态指示灯5-2自检打印1中文自检打印 自行检测Self Test功能可保证打印机正常工作先按住联机+退纸/装纸键再接通打印机电源就会打印出中文大字库GB 18030-2000的所有字符按一次联机键会中断打印测试但这只是中断测试性打印而不是中断正式的打印如果要继续测试则再按一次联机键要停止打印测试时则需断开打印机的电源或等打印机打印完整个中文大字库2十六进制代码打印Hex Dump十六进制代码打印是一个帮助调试打印程序的工具它以每行16字符的方式显示计算机发送的十六进制代码另外在打印纸的右边打印出每个代码所表示的字符用小于20的十六进制代码表示的控制代码以整段20显示使用十六进制代码打印方式时首先要断开打印机的电源然后按住退纸/装纸键同时把电源接通最后从计算机发送数据信息若要退出十六进制代码打印方式则需断开打印机电源5-3打印默认设置报告在打印机中具有内部设定它可以控制许多功能例如页长和字符集等这些设定在每次打印机开机时有效也可以将其称为缺省设定按住撕纸/打印键开机打印机便进入英文缺省设置模式只要装入一张打印纸打印机便可打印出当前出厂设定报告如下英文若按住换行/换页键开机打印机便进入中文缺省设置模式只要装入一张打印纸打印机便可打印出当前出厂设定报告如下中文按撕纸/打印键将已打印的出厂设定报告退出电源/缺纸灯亮这时已进入更改设置状态若不想更改当前设置则关打印机电源再重新开机即可若需更改设置则按撕纸/打印或换行/换页键进入更改菜单设置状态出厂设定报告如下英文其对应中文如下已填写出厂预设定值空心字为出厂设置英寸 4.0英寸6接口6-1Centronics并行接口IEEE1284半字节模式A规格传输方式8位并行逻辑电平TTL连接器电缆端的连接器 DDK 36针 57-30360或其他等效的产品打印机端的连接器 ELCO 36针 57-40360或其他等效的产品并口电缆规格带地线的双绞线最长3米B连接器管脚管脚信号输入/输出管脚信号输入/输出1 STROBE* IN 19 GND2 DATA1 IN 20 GND3 DATA2 IN 21 GND4 DATA3 IN 22 GND5 DATA4 IN 23 GND6 DATA5 IN 24 GND7 DATA6 IN 25 GND8 DATA7 IN 26 GND9 DATA8 IN 27 GND10 ACK* OUT 28 GND11 BUSK OUT 29 GND12 PE OUT 30 GND13 SELECT OUT 31 INITIAL* IN14 AUTOFEED* IN 32 ERROR* OUT15 NC 33 GND16 GND 34 NC17 CHASSISGND 35 HIGH18 +5V (max.200mA)36SELECTIN* IN注意1* 表示逻辑负2HIGH表示+5V3NC表示不连接4CHASSIS GND和GND是连接打印机地C 接口信号 打印机输入信号DATA1 – DATA88位并行数据DATA1 是最小的有效位LSB DATA8是最大的有效位MSB * STROBE数据选通信号当信号是低时数据是可读当有多个可选信号时门信号根据所选择的时钟在信号的下降沿或者上升沿锁住信号直到出现上一个字符的BUSY”信号的后沿信号下一个门脉冲信号才会出现 * INITIAL打印机的初始化信号这个信号用于所有软件错误的复位缓冲数据和用户自定义字符的清除一般情况下这个信号是高如果这个信号是低时打印机复位那么当这信号变成高时打印机将会初始化* AUTO FEED当这信号是低时而且设置字车电机的子菜单选择了AUTO FEED 那么执行完字车电机以下简称为CR 的的命令后就会发生自动进纸在IBM 模式下ESC 5 <n> 将会替代这个信号还能在设置模式下设置CR 的功能* SELECT IN当这信号是高时控制码DC1和DC3是有效的在设置模式下这个信号作为使能端使用打印机的输出信号BUSY 用于表示打印机忙的信号当这个信号是高时打印机不接受从主机过来的任何数据以下的情况会引起打印机的BUSY 信号置高 1 打印机在脱机状态时 2 错误发生时 3 缓冲器已装满数据 4 接收到INIT 信号时 * ACK 是打印机给主机的回答信号输出高或0与BUSY 信号的转换同步* ACK 表示打印机准备接受下一字节的数据 PE 纸尽信号当纸没有装上时这个信号是高当纸已经装上时这个信号是低* ERROR错误信号正常为高在以下情况下这个信号是低 1 纸张在外或者纸张发生其他错误 2 发生某个功能错误 * SELECT只有在EPSON 仿真下有效当信号转变为低时DC1和DC3被忽略当高电平时DC1和DC3有效打印机所用到的全部信号都是TTL 电平高电平+2.4V 到5.0V 低电平0V 到0.4VD时序图6-2串行接口A规格波特率110300600120024004800960019200 数据长度7位或8位停止位1位或2位奇偶位奇偶或没有连接器电缆端的连接器25针插头型打印机端的连接器25针D型接头插孔型B连接器管脚管脚信号输入/输出管脚信号输入/输出GND 14 NC1 CHASSIS15 NC2 TXD OUT16 NC3 TXD IN17 CN4 RTS OUT18 NC5 CTS IN19 NC6 DSR INGND 20 DTR OUT7 SIGNAL21 NC8 CD IN9 NC 22 NC10 NC 23 NC24 NC11 SRTS OUT12 NC 25 NC13 NC注意1* 表示逻辑负2NC表示不连接3CHASSIS GND和GND是连接打印机地C 接口信号 打印机输入信号RXD接收数据一行串行的数据包括有一个起始位多个数据位和一个停止位有时还有一个奇偶位数据长度的构型奇偶位和停止位的设定在设置模式下由控制面板进行当是高时RXD 信号的电平被设定为低当是低时RXD 信号的电平被设定为高 CTS清除传送这个信号用于表示调制解调器或主机的状态当这个信号是高时表示已经传送给打印机的数据正被处理成有效数据当这个信号是低时表示信号被忽略然而在XON/XOFF I/II 制约的情况下不管这个信号处于何种状态XON/XOFF 码都会被发送给主机在设置模式下这个信号作为使能端使用DSR 准备设置数据 功能与CTS 信号相同CD检测发送信号这个信号用于表示调制解调器是否与打印机建立通信方式当这个信号是高时表示已经传送给打印机的数据正被处理成有效数据当这个信号是低时表示信号被忽略然而在XON/XOFF I/II制约的情况下不管这个信号处于何种状态XON/XOFF 码都会被发送给主机在设置模式下这个信号作为使能端使用打印机输出信号RXD接收数据一行串行的数据包括有一个起始位多个数据位和一个停止位有时还有一个奇偶位数据长度的构型奇偶位和停止位的设定在设置模式下由控制面板进行当是高时RXD 信号的电平被设定为低当是低时RXD 信号的电平被设定为高 CTS清除传送这个信号用于表示调制解调器或主机的状态当这个信号是高时表示已经传送给打印机的数据正被处理成有效数据当这个信号是低时表示信号被忽略然而在XON/XOFF I/II 制约的情况下不管这个信号处于何种状态XON/XOFF 码都会被发送给主机在设置模式下这个信号作为使能端使用DSR 准备设置数据功能与CTS 信号相同 CD检测发送信号这个信号用于表示调制解调器是否与打印机建立通信方式当这个信号是高时表示已经传送给打印机的数据正被处理成有效数据当这个信号是低时表示信号被忽略然而在XON/XOFF I/II制约的情况下不管这个信号处于何种状态XON/XOFF 码都会被发送给主机在设置模式下这个信号作为使能端使用。

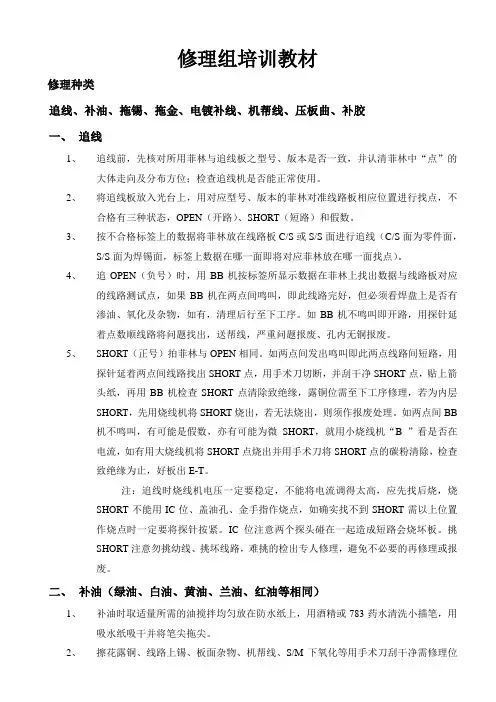

修理组培训教材修理种类追线、补油、拖锡、拖金、电镀补线、机帮线、压板曲、补胶一、追线1、追线前,先核对所用菲林与追线板之型号、版本是否一致,并认清菲林中“点”的大体走向及分布方位;检查追线机是否能正常使用。
2、将追线板放入光台上,用对应型号、版本的菲林对准线路板相应位置进行找点,不合格有三种状态,OPEN(开路)、SHORT(短路)和假数。
3、按不合格标签上的数据将菲林放在线路板C/S或S/S面进行追线(C/S面为零件面,S/S面为焊锡面,标签上数据在哪一面即将对应菲林放在哪一面找点)。
4、追OPEN(负号)时,用BB机按标签所显示数据在菲林上找出数据与线路板对应的线路测试点,如果BB机在两点间鸣叫,即此线路完好,但必须看焊盘上是否有渗油、氧化及杂物,如有,清理后行至下工序。
如BB机不鸣叫即开路,用探针延着点数顺线路将问题找出,送帮线,严重问题报废、孔内无铜报废。
5、SHORT(正号)拍菲林与OPEN相同。
如两点间发出鸣叫即此两点线路间短路,用探针延着两点间线路找出SHORT点,用手术刀切断,并刮干净SHORT点,贴上箭头纸,再用BB机检查SHORT点清除致绝缘,露铜位需至下工序修理,若为内层SHORT,先用烧线机将SHORT烧出,若无法烧出,则须作报废处理。
如两点间BB机不鸣叫,有可能是假数,亦有可能为微SHORT,就用小烧线机“B ”看是否在电流,如有用大烧线机将SHORT点烧出并用手术刀将SHORT点的碳粉清除,检查致绝缘为止,好板出E-T。
注:追线时烧线机电压一定要稳定,不能将电流调得太高,应先找后烧,烧SHORT不能用IC位、盖油孔、金手指作烧点,如确实找不到SHORT需以上位置作烧点时一定要将探针按紧。
IC位注意两个探头碰在一起造成短路会烧坏板。
挑SHORT注意勿挑幼线、挑坏线路,难挑的检出专人修理,避免不必要的再修理或报废。
二、补油(绿油、白油、黄油、兰油、红油等相同)1、补油时取适量所需的油搅拌均匀放在防水纸上,用酒精或783药水清洗小描笔,用吸水纸吸干并将笔尖拖尖。
打印机维修基础知识与技能(总13页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除第1章打印机快修基础知识与技能打印机的结构和工作原理打印机的分类打印机可以根据不同的标准进行分类:按输出的打印品是否具有色彩,可分为单色打印机和彩色打印机两种;根据打印机的工作方式,又分为击打式和非击打式两个系列。
最常见、使用最普遍的针式打印机就属于击打式系列,喷墨打印机、激光打印机则属于非击打式系列。
从打印输出的效果而言,激光打印机比喷墨打印机要好,而喷墨打印机又好于针式打印机。
本书主要介绍目前用量较大的三类打印机,即针式打印机、喷墨打印机和激光打印机。
一、针式打印机针式打印机是通过打印头来进行工作的。
当打印机接受打印命令后,利用打印信息控制打印头内部的打印针撞击色带,将色带上的墨迹打印到纸上。
根据打印针的数量不同,针式打印机分为9针和24针两种;根据打印的宽度不同,针式打印机又分为窄行(80列)和宽行(132列)两种。
针式打印机的打印速度一般为50~200个汉字/秒。
针式打印机的优点是结构简单,维护费用低,耗材省,且能打印多层介质(如财务部门常用的多联单据等);缺点是体积较大,打印速度较慢,分辨率低,噪声大,打印针容易折断等。
二、喷墨打印机喷墨打印机是介于针式打印机和激光打印机之间的一类打印机。
根据喷墨形式的不同,喷墨打印机可分为液体喷墨打印机和固体喷蜡打印机两种。
1.液体喷墨打印机液体喷墨打印机的工作原理是:让墨水通过细管,在强电场或磁场的作用下以高速墨水束喷出,在纸上形成文字和图像。
液体喷墨打印机价格低廉,在家庭和小型办公场所应用十分普遍。
2.固体喷蜡打印机固体喷蜡打印机是利用室温下呈固态的相变蜡进行打印的,打印时蜡块在储蜡盒内受热融化,然后被抽到打印头内,打印头利用压电晶体将蜡滴喷出,射到纸上凝结成色点。
由于蜡滴凝结很快,难以扩散,所以能保持色点的形状、大小和色泽。
