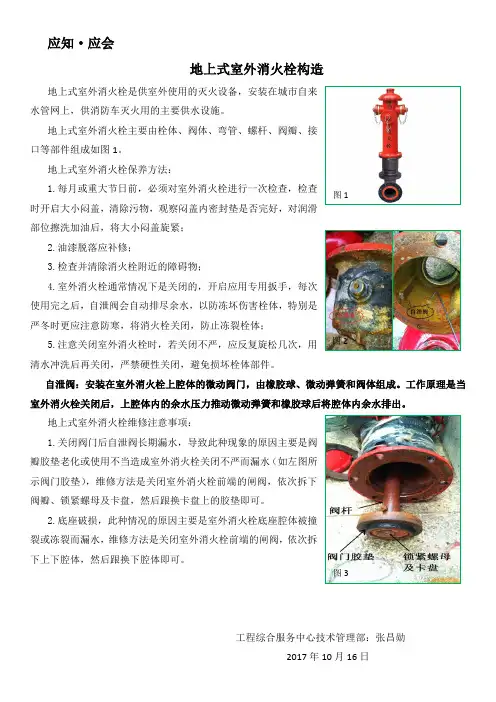

应知·应会地上式室外消火栓构造地上式室外消火栓是供室外使用的灭火设备，安装在城市自来水管网上，供消防车灭火用的主要供水设施。

地上式室外消火栓主要由栓体、阀体、弯管、螺杆、阀瓣、接口等部件组成如图1。

地上式室外消火栓保养方法：1.每月或重大节日前，必须对室外消火栓进行一次检查，检查时开启大小闷盖，清除污物，观察闷盖内密封垫是否完好，对润滑部位擦洗加油后，将大小闷盖旋紧；2.油漆脱落应补修；3.检查并清除消火栓附近的障碍物；4.室外消火栓通常情况下是关闭的，开启应用专用扳手，每次使用完之后，自泄阀会自动排尽余水，以防冻坏伤害栓体，特别是严冬时更应注意防寒，将消火栓关闭，防止冻裂栓体；5.注意关闭室外消火栓时，若关闭不严，应反复旋松几次，用清水冲洗后再关闭，严禁硬性关闭，避免损坏栓体部件。

自泄阀：安装在室外消火栓上腔体的微动阀门，由橡胶球、微动弹簧和阀体组成。

工作原理是当室外消火栓关闭后，上腔体内的余水压力推动微动弹簧和橡胶球后将腔体内余水排出。

地上式室外消火栓维修注意事项：1.关闭阀门后自泄阀长期漏水，导致此种现象的原因主要是阀瓣胶垫老化或使用不当造成室外消火栓关闭不严而漏水（如左图所示阀门胶垫），维修方法是关闭室外消火栓前端的闸阀，依次拆下阀瓣、锁紧螺母及卡盘，然后跟换卡盘上的胶垫即可。

2.底座破损，此种情况的原因主要是室外消火栓底座腔体被撞裂或冻裂而漏水，维修方法是关闭室外消火栓前端的闸阀，依次拆下上下腔体，然后跟换下腔体即可。

工程综合服务中心技术管理部：张昌勋2017年10月16日 图 3 图1 图2。

室外消火栓给水系统该室外消火栓系统设计流量按小区最不利建筑考虑为30L/s，火灾延续时间2h。

该室外消火栓系统采用常高压给水系统，以室外环状给水管为水源，由市政给水管网压直接供水。

整个建筑群沿室外环状干道布设地上式ss100室外消火栓，保护半径不大于120米。

室外消火栓距路边不大于2米，距建筑外墙不小于5米，室外消火栓布置在小区总平面统一设计。

一、室外消防给水管网的设计室外消防给水管道可采用高压、临时高压和低压管道。

城镇、居住区、企业事业单位的室外消防给水，一般均采用低压给水系统，而且，常常与生产、生产给水管道合并使用。

但是，高压或临时高压给水管道为确保供水安全，应与生产、生活给水管道分开，设置独立的消防给水管道。

（一）按水压要求分类1、高压给水管网。

是指管网内经常保持足够的压力，火场上不需使用消防车或其他移动式水泵加压，而直接由消火栓接出水带、水枪灭火。

当建筑高度小于等于24m时，室外高压给水管道的压力应保证生产、生活、消防用水量达到最大，且水枪布置在保护范围内任何建筑物的最高处时，水枪的充实水柱不应小于10m。

当建筑物高度大于24m时，应立足于室内消防设备扑救火灾。

2、临时高压给水管网。

在临时高压给水管道内，平时水压不高，通过高压消防水泵加压，使管网内的压力达到高压给水管道的压力要求。

当城镇、居住区或企事业单位有高层建筑时，可以采用室外和室内均为高压或临时高压的消防给水系统，也可以采用室内为高压或临时高压，而室外为低压的消防给水系统。

气压给水装置只能算临时高压消防给水系统。

一般石油化工厂或甲乙丙类液体、可燃气体储罐区多采用这种管网。

3、低压给水管网。

是指管网内平时水压较低，火场上水枪的压力是通过消防车或其它移动消防泵加压形成的。

消防车从低压给水管网消火栓内取水，一是直接用吸水管从消火栓上吸水；二是用水带接上消火栓往消防车水罐内放水。

为满足消防车吸水的需要，低压给水管网最不利点处消火栓的压力不应小于0.1mp2。

20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。

本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。

20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。

20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。

20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。

20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。

20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。

20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。

20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。

20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。

20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。

20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。

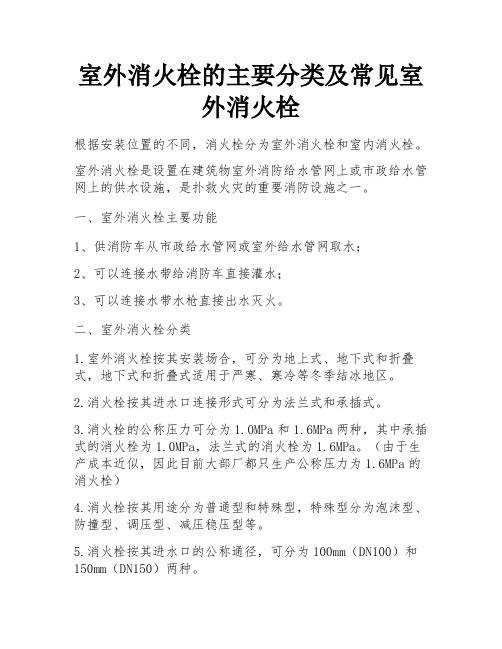

室外消火栓的主要分类及常见室外消火栓根据安装位置的不同，消火栓分为室外消火栓和室内消火栓。

室外消火栓是设置在建筑物室外消防给水管网上或市政给水管网上的供水设施，是扑救火灾的重要消防设施之一。

一、室外消火栓主要功能1、供消防车从市政给水管网或室外给水管网取水；2、可以连接水带给消防车直接灌水；3、可以连接水带水枪直接出水灭火。

二、室外消火栓分类1.室外消火栓按其安装场合，可分为地上式、地下式和折叠式，地下式和折叠式适用于严寒、寒冷等冬季结冰地区。

2.消火栓按其进水口连接形式可分为法兰式和承插式。

3.消火栓的公称压力可分为1.0MPa和1.6MPa两种，其中承插式的消火栓为1.0MPa，法兰式的消火栓为1.6MPa。

（由于生产成本近似，因此目前大部厂都只生产公称压力为1.6MPa的消火栓）4.消火栓按其用途分为普通型和特殊型，特殊型分为泡沫型、防撞型、调压型、减压稳压型等。

5.消火栓按其进水口的公称通径，可分为100mm（DN100）和150mm（DN150）两种。

三、部份室外消火栓类型1、地上式消火栓地上式消火栓与供水管路连接，是一种由阀、出水口和栓体等组成，且阀、出水口以及部分壳体露出地面的消防供水（或泡沫混合液）装置。

地上消防栓有两个消防软管接头和一个消防车接头。

进水口DN100的地上式消火栓，有两个消防水带接口（DN65）和一个消防车接口（DN100）。

进水口DN150的地上式消火栓，有两个消防水带接口（通常为：DN65和DN80各一个）和一个消防车接口（DN150）。

2、地下式消火栓地下消火栓与供水管道相连，是由阀门、出水口、栓体等组成的安装在地下的消防供水(或泡沫混合物)装置。

地下消防栓具有消防软管接口和消防车接口。

进水口DN100的地下式消火栓，有1个消防水带接口（DN65）和一个消防车接口（DN100）。

进水口DN150的地下式消火栓，有1个消防水带接口（DN65或DN80）和一个消防车接口（DN150）。

文档来源 :从网收集整理 .word 版本可 .迎下支持 .装 / 室外消火栓安主位人主位技人b批准部中人民共和国建部批准文号建 2001163 号技定人在运以主位北京市市政工程研究院一号 GJBT-545 人 1在新日期二 00 一年七月二十八日集号 01S201 目序号固名号序号回名号 1目⋯. . 9 室外地上式消火桂安装回SS150/80 型〉支管藻装⋯⋯ . . 9 2目 .明一〉⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 10 室外地上式浦大栓安装回SS100/65型〉于普安装 III⋯⋯ 10 3 明二 .. 11 室外地上式消火栓安装回SS150/80型〉干警安装 I I⋯⋯ 11 4 明三〉⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 12室外地上式消火栓安装回SS100/65 型〉于普安装 II⋯⋯125明四〉⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 13 室外地上式消火栓安装回SS150/80型〉干 f安装 II⋯⋯ 13 室6外地上式消火栓安装SS100/65 型〉支管浅装⋯⋯ . 6 14 室外地下式消火栓安装回SA65/65 型〉支普装⋯⋯ . . 14 7室外地上式消火桂安装回SS150/80 型〉支管混装⋯⋯ . 7 15室外地下式消火栓安装回附表及明SA65/65 型〉支瞥浅装⋯ 15 8室外地上式消火栓安装回SS100/65 型〉支管藻装⋯⋯ . 8 回 M 剖回回 . ， -- nu 4『々ρ nu 4EE-- 求『 H 再ψ」目目民quot 明序号名号 1本集是在 1988 年制的全国水排水准集《窒16 室外地下式消火栓安装圄SAI00/65 型〉支警浅装⋯⋯⋯ 16外消火栓安装 88S162 的基上重新制的 .17室外地下式消火栓安装回附表及明SA lOO/65 型支管浅装〉⋯ 17 2 适用范 18室外地下式消火栓安装困SAlOO 型支管武装〉⋯⋯⋯ . 18本集适用于室外消火栓及相关的布置、安装及其井19室外地下式消火栓安装附表及明SAlOO 型支管浅装〉⋯ . 19 室的置 .20室外地下式消火栓安装回SA65/65 型支管深装〉⋯⋯⋯ 20 3 消火栓的型号及格3.1 消火栓分地上式消火栓和地下式消火栓两种型 .根 21 室外地下式消火栓安装回 SAI00/65 型支智深装〉⋯⋯⋯ 21据消火栓是否允露出地面行型 .22 室外地下式消火栓安装 SAlOD型支智深装⋯⋯⋯ . 22 3. 2 室外消火栓的型号及格本集第3表 1表中23室外地下式消火栓安装回SA65/65 型干 f安装〉⋯⋯⋯ 23列明了消火栓的型号、参数及出水口的接形式等其中 24室外地下式消火栓安装困SAlOO/65 型干警安装〉⋯⋯⋯ 24 地下式消火栓SAI00/65- 1. 0 I SAI00/65- 1.6 I 本集新所增加的格 .25室外地下式消火栓安装SAlOO 型干警安装〉⋯⋯⋯ . 25 4消火栓的构及特点 26 套安装⋯⋯⋯⋯⋯⋯⋯⋯⋯ .. 26 41消火栓一般由栓体、内置出水、泄水装置、法接管和27 套上提旋式套盖⋯⋯⋯⋯⋯⋯⋯ 2728 套翻式套董⋯⋯⋯⋯⋯⋯⋯ . 28 目、明一叫 01S201 核 1 l 州路可 l l 如. I 2 室外消火栓的型号及格表 1 公称力 E 水口出水口型型号MP o. 口径 MM 数1量 gt 日在 Mr 。

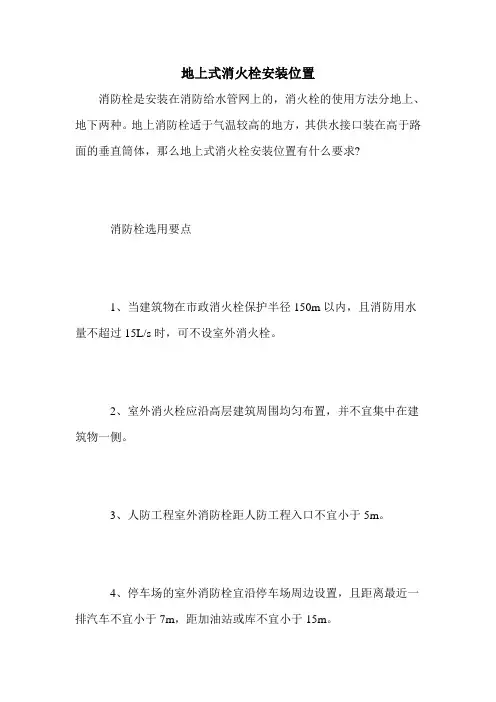

地上式消火栓安装位置
消防栓是安装在消防给水管网上的，消火栓的使用方法分地上、地下两种。

地上消防栓适于气温较高的地方，其供水接口装在高于路面的垂直筒体，那么地上式消火栓安装位置有什么要求?
消防栓选用要点
1、当建筑物在市政消火栓保护半径150m以内，且消防用水量不超过15L/s时，可不设室外消火栓。

2、室外消火栓应沿高层建筑周围均匀布置，并不宜集中在建筑物一侧。

3、人防工程室外消防栓距人防工程入口不宜小于5m。

4、停车场的室外消防栓宜沿停车场周边设置，且距离最近一排汽车不宜小于7m，距加油站或库不宜小于15m。

5、室外消防栓应设置在便于消防车使用的地点。

6、室外消防栓宜采用地上式，当采用地下式消火栓时，应有明显标志。

寒冷地区采用地下式，非寒冷地区宜采用地上式，地上式有条件可采用防撞型。

7、室外地上式消防栓应有一个直径为150mm或100mm和两个直径为65mm的栓口。

室外地下式消火栓应有直径为100和65mm 的栓口各一个。

8、室外消防栓的保护半径不应超过150m，间距不应超过
120m。

9、室外消防栓距路边不应超过2m，距房屋外墙不宜小于5m。

所以说地上式消火栓安装位置上述做了详细的介绍，也知道了地上式消火栓安装位置的选择很重要，不能随便的安装，这里不仅有上述生活安全知识，同时还有消防设施的正确使用方法等知识可以了解。

装 / 室外消火栓安主编单位负责人主编单位技术负责人 b 批准部门中华人民共和国建设部批准文号建设 2001163 号技术审定人在队运以主编单位北京市市政工程设计研究总院统一编号 GJBT-545 设计负责人 1队队在新日期二00 一年七月二十八日图集号 01S201 目录序号固名页号序号回名页号 1目录…. . 9 室外地上式消火桂安装回SS150/80 型〉支管藻装……. . 9 2目录.总说明一〉……………………… 2 10 室外地上式浦大栓安装回SS100/65 型〉于普安装 III …… 10 3 总说明二 .. 11 室外地上式消火栓安装回SS150/80型〉干警安装 I I …… 11 4 总说明三〉 ………………………… 4 12室外地上式消火栓安装回SS100/65 型〉于普安装 II …… 12 5总说明四〉………………………… 5 13 室外地上式消火栓安装回SS150/80型〉干f安装 II …… 13 6 室外地上式消火栓安装图SS100/65 型〉支管浅装…… . 6 14 室外地下式消火栓安装回SA65/65 型〉支普选装 ……. . 14 7室外地上式消火桂安装回SS150/80 型〉支管混装…… . 7 15室外地下式消火栓安装回附表及说明SA65/65 型〉支瞥浅装… 15 8室外地上式消火栓安装回SS100/65 型〉支管藻装…… . 8 回 M 剖回回 . ， -- nu 4 『々 ρ nu 4EE-- 求『 H 再 ψ 」页目目录民quot 说明序号图名页号 1本图集是在 1988 年编制的全国给水排水栋准图集《窒16 室外地下式消火栓安装圄SAI00/65 型〉支警浅装……… 16 外消火栓安装 88S162 的基础上重新编制的.17室外地下式消火栓安装回附表及说明SA lOO/65 型支管浅装〉… 17 2 适用范围18 室外地下式消火栓安装困SAlOO 型支管武装〉……… . 18本图集适用于室外消火栓及相关设备的布置、安装及其井19室外地下式消火栓安装图附表及说明 SAlOO 型支管浅装〉… . 19 室的设置.20室外地下式消火栓安装回SA65/65 型支管深装〉……… 20 3 消火栓的型号及规格3. 1 消火栓分为地上式消火栓和地下式消火栓两种类型.应根21室外地下式消火栓安装回SAI00/65 型支智深装〉 (21)据消火栓是否允许露出地面进行选型.22 室外地下式消火栓安装图SAlOD型支智深装.......... 22 3. 2 室外消火栓的型号及规格详见本图集第 3 页表 1 表中23 室外地下式消火栓安装回SA65/65 型干f安装〉 (23)列明了消火栓的型号、参数及出水口的联接形式等其中24室外地下式消火栓安装困SAlOO/65 型干警安装〉……… 24 地下式消火栓SAI00/65- 1. 0 I SAI00/65- 1.6 I 为本图集新编所增加的规格.25室外地下式消火栓安装图SAlOO 型干警安装〉……… . 25 4消火栓的结构及特点26 闹闹套简安装图……………………….. 26 41消火栓一般由栓体、内置出水阅、泄水装置、法兰接管和27 闸阔套简上提旋转式套简盖………………… 2728 闹闹套简翻转式套简董………………… .28 目录、总说明一叫 01S201 审核 1矿说 l 州路可问 l设计l 如.页 I 2 室外消火栓的型号及规格表 1 公称压力 E 水口出水口类型型号 MP o. 口径 MM 数1量 gt 日在 Mr。

室外消防水泵接合器及地上消火栓安装施工工艺标准（QB-CNCEC J050502-2004）1 适用范围本工艺标准适用于工业与民用建筑消防水泵接合器及室外消火栓安装工程。

2 施工准备2.1 原材料要求：2.1.1 水泵接合器及室外消火栓品种、规格符合设计要求，并有出厂合格证及国家颁发的生产许可证。

2.1.2 给水铸铁管件规格、品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。

给水铸铁管及管件的承插口的内外径及管件造型规矩，铸铁管及管件有出厂合格证。

2.1.3 阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。

2.1.4 钢管及管件，管内壁无飞刺、砂眼，并有出厂合格证。

2.1.5 捻口水泥一般采用525#的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。

水泥必须有出厂合格证。

2.1.6 其他材料：精制六角带帽螺栓、石棉橡胶板、铅油、清油、机油、石棉线、油麻、乙炔、氧气、黑玛钢丝墙。

2.2 主要施工机具2.2.1交流弧焊机、导链、滑轮、人字桅杆（架）、电动套丝机。

2.2.2管钳子、活扳手、钢锯、手锤、凿子、套丝板、钢丝绳、钢丝夹。

2.3 作业条件2.3.1各类机具、设备及材料均已进场，并有产品质量合格证。

2.3.2支撑消火栓、阀门的混凝土墩或砖墩已砌筑完，并达到强度。

3 操作工艺3.1 工艺流程3.2 操作细则3.2.1 消防水泵接合器安装3.2.1.1水泵接合器安装在接近主楼外墙的一侧，附近40m以内有可供取水的室外消火栓或消防水池。

3.2.1.2水泵接合器的规格应根据设计选定，有三种类型：地下型、地上型、墙壁型（安装形式见图3.2.1.2（1）、图3.2.1.2（2）、图3.2.1.2(3））。

其安装位置应有明显标志，阀门位置应便于操作，接合器附近不得有障碍物。

安全阀应按系统工作压力确定压力，防止外来水源压力过高破坏室内管网及部件，接合器应有泄水阀。
