消火栓系统安装

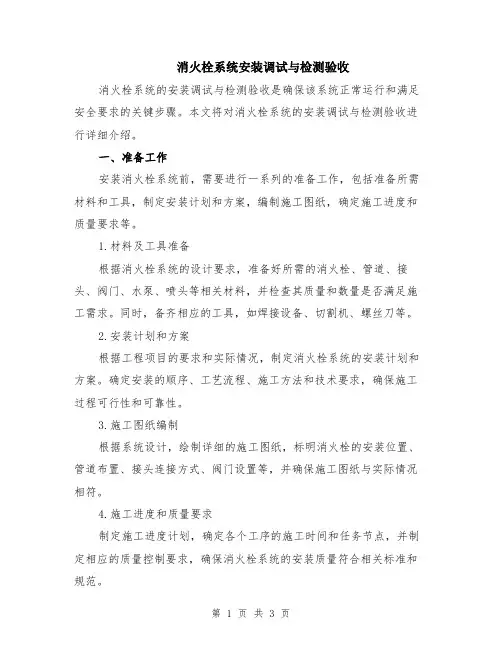

消火栓系统安装调试与检测验收消火栓系统的安装调试与检测验收是确保该系统正常运行和满足安全要求的关键步骤。

本文将对消火栓系统的安装调试与检测验收进行详细介绍。

一、准备工作安装消火栓系统前，需要进行一系列的准备工作，包括准备所需材料和工具，制定安装计划和方案，编制施工图纸，确定施工进度和质量要求等。

1.材料及工具准备根据消火栓系统的设计要求，准备好所需的消火栓、管道、接头、阀门、水泵、喷头等相关材料，并检查其质量和数量是否满足施工需求。

同时，备齐相应的工具，如焊接设备、切割机、螺丝刀等。

2.安装计划和方案根据工程项目的要求和实际情况，制定消火栓系统的安装计划和方案。

确定安装的顺序、工艺流程、施工方法和技术要求，确保施工过程可行性和可靠性。

3.施工图纸编制根据系统设计，绘制详细的施工图纸，标明消火栓的安装位置、管道布置、接头连接方式、阀门设置等，并确保施工图纸与实际情况相符。

4.施工进度和质量要求制定施工进度计划，确定各个工序的施工时间和任务节点，并制定相应的质量控制要求，确保消火栓系统的安装质量符合相关标准和规范。

二、安装过程消火栓系统的安装过程包括管道铺设、设备安装、接头连接等多个环节。

根据施工图纸和安装方案，按照以下步骤进行安装。

1.管道铺设根据安装计划和方案，在指定的位置进行管道的铺设工作。

先进行管道的标高调整和定位，然后进行管道的切割、焊接等工艺操作，确保管道的连接牢固、无渗漏。

2.设备安装根据施工图纸和设备要求，将水泵、消火栓、喷头等设备安装在指定的位置。

注意设备的固定方式和安装高度，确保设备稳定可靠。

3.接头连接根据施工图纸和连接方式，对管道进行接头的连接工作。

采用焊接、螺纹连接等方式，确保接头连接牢固，无渗漏。

三、调试与检测安装完成后，需要对消火栓系统进行调试与检测。

调试与检测的目的是验证系统的运行性能和安全性能，确保其满足设计要求。

1.管道冲洗先对管道进行冲洗，清除管道内部的杂质和污物。

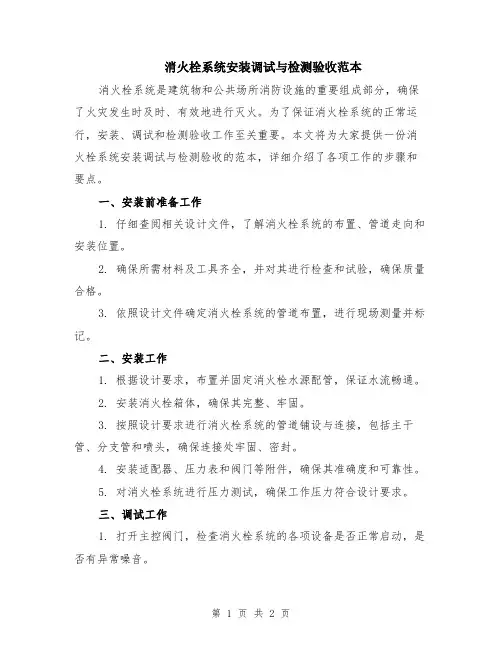

消火栓系统安装调试与检测验收范本消火栓系统是建筑物和公共场所消防设施的重要组成部分，确保了火灾发生时及时、有效地进行灭火。

为了保证消火栓系统的正常运行，安装、调试和检测验收工作至关重要。

本文将为大家提供一份消火栓系统安装调试与检测验收的范本，详细介绍了各项工作的步骤和要点。

一、安装前准备工作1. 仔细查阅相关设计文件，了解消火栓系统的布置、管道走向和安装位置。

2. 确保所需材料及工具齐全，并对其进行检查和试验，确保质量合格。

3. 依照设计文件确定消火栓系统的管道布置，进行现场测量并标记。

二、安装工作1. 根据设计要求，布置并固定消火栓水源配管，保证水流畅通。

2. 安装消火栓箱体，确保其完整、牢固。

3. 按照设计要求进行消火栓系统的管道铺设与连接，包括主干管、分支管和喷头，确保连接处牢固、密封。

4. 安装适配器、压力表和阀门等附件，确保其准确度和可靠性。

5. 对消火栓系统进行压力测试，确保工作压力符合设计要求。

三、调试工作1. 打开主控阀门，检查消火栓系统的各项设备是否正常启动，是否有异常噪音。

2. 确认消火栓系统的水源和供水能力，确保消火栓系统能够正常供水并提供足够的灭火水压。

3. 对各栋建筑物的消火栓系统进行逐栋测试，检查各消火栓箱体的开启是否畅通，喷头的喷射范围是否符合设计要求。

4. 对系统进行连续工作测试，观察系统稳定性和水压变化情况。

5. 对消火栓系统的灭火效果进行测试评估，确保系统能够有效灭火并满足消防要求。

四、检测验收工作1. 对消火栓系统的管道连接、附件安装、喷头布置和水压等进行综合检测，确保符合相关规范和要求。

2. 检查系统运行记录和测试数据是否齐全、准确。

3. 进行系统性能评估，如供水能力、水压稳定性、喷头喷射范围等是否满足设计要求。

4. 检查消火栓箱体和消火栓系统的各项标志和标牌是否清晰、正确。

5. 编写消火栓系统安装调试与检测验收报告，明确系统存在的问题和改进意见。

以上是消火栓系统安装调试与检测验收的范本，通过逐步进行安装、调试和检测验收的工作，能够确保消火栓系统的正常运行，并提供有效的灭火保障。

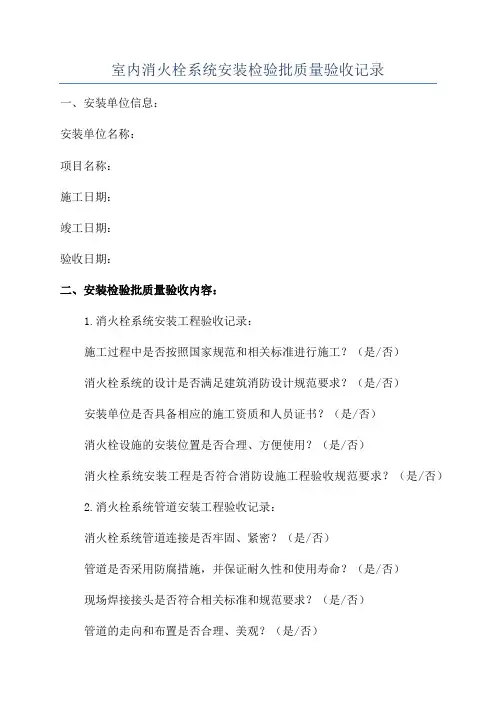

室内消火栓系统安装检验批质量验收记录一、安装单位信息：安装单位名称：项目名称：施工日期：竣工日期：验收日期：二、安装检验批质量验收内容：1.消火栓系统安装工程验收记录：施工过程中是否按照国家规范和相关标准进行施工？（是/否）消火栓系统的设计是否满足建筑消防设计规范要求？（是/否）安装单位是否具备相应的施工资质和人员证书？（是/否）消火栓设施的安装位置是否合理、方便使用？（是/否）消火栓系统安装工程是否符合消防设施工程验收规范要求？（是/否）2.消火栓系统管道安装工程验收记录：消火栓系统管道连接是否牢固、紧密？（是/否）管道是否采用防腐措施，并保证耐久性和使用寿命？（是/否）现场焊接接头是否符合相关标准和规范要求？（是/否）管道的走向和布置是否合理、美观？（是/否）3.消火栓系统设施安装工程验收记录：喷头和喷洒设备是否按照设计要求进行安装？（是/否）储水罐等消防设施是否防水、防漏，并具备良好的密封性能？（是/否）消火栓系统的控制设备是否安装牢固、正常工作？（是/否）消火栓系统的相关配件是否齐全、完好？（是/否）消火栓系统的消防栓是否符合相关标准和规范要求？（是/否）4.消火栓系统工程竣工验收记录：消火栓系统施工质量是否符合验收标准和要求？（是/否）消火栓系统是否操作正常、可靠？（是/否）施工单位是否提供了消防设施的技术资料和维护保养手册？（是/否）施工单位是否进行了完善的安全交底和保养保修知识培训？（是/否）三、质量验收结论：经过对室内消火栓系统安装工程的检查和测试，各项施工质量均符合国家规范和相关标准的要求，满足了建筑消防设计规范要求。

因此，对消火栓系统的安装检验批质量进行结论。

结论：合格四、存在的问题和改进措施：在安装过程中，未发现明显的施工缺陷和质量问题。

但建议施工单位在今后的工程中进一步加强施工质量管控，确保整个消防设施安装过程的质量可控和可靠。

以上为室内消火栓系统安装检验批质量验收记录，请按照验收检查结果进行处理和决策。

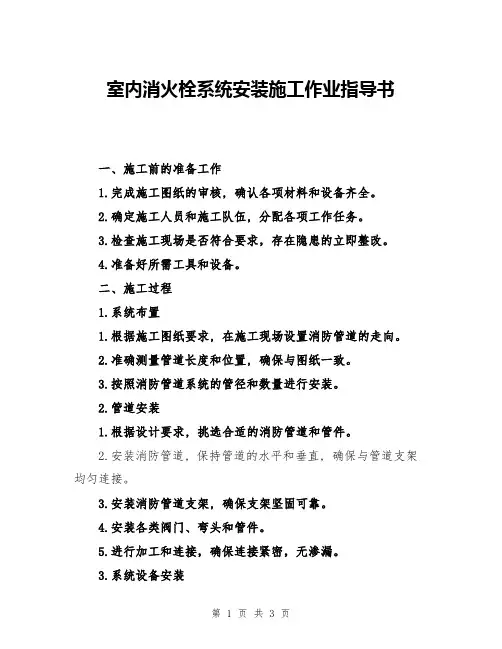

室内消火栓系统安装施工作业指导书一、施工前的准备工作1.完成施工图纸的审核, 确认各项材料和设备齐全。

2.确定施工人员和施工队伍, 分配各项工作任务。

3.检查施工现场是否符合要求，存在隐患的立即整改。

4.准备好所需工具和设备。

二、施工过程1.系统布置1.根据施工图纸要求, 在施工现场设置消防管道的走向。

2.准确测量管道长度和位置, 确保与图纸一致。

3.按照消防管道系统的管径和数量进行安装。

2.管道安装1.根据设计要求, 挑选合适的消防管道和管件。

2.安装消防管道, 保持管道的水平和垂直, 确保与管道支架均匀连接。

3.安装消防管道支架, 确保支架坚固可靠。

4.安装各类阀门、弯头和管件。

5.进行加工和连接，确保连接紧密，无渗漏。

3.系统设备安装1.安装水泵、泵房和消防水箱, 确保设备安装位置妥善。

2.连接水泵和消防水箱, 确保输送消防水源畅通。

3.连接电气设备，确保设备正常运转。

4.喷头安装1.在按设计要求的位置预留喷头接口。

2.安装喷头, 确保每个喷头均匀分布, 喷射范围覆盖到位。

3.进行压力测试，确保喷头的正常喷射效果。

5.注水试验1.施工完成后, 对消防管道系统进行注水试验。

2.检查系统的各个压力表和计量装置是否正常。

3.注水试验时，逐一检查管道是否漏水或渗漏，及时进行修复。

6.试运行和调试1.安装完毕后, 对系统进行试运行和调试。

2.检查设备的运行情况和运转是否正常。

3.调试出合适的喷射角度和喷射距离。

7.系统验收1.完成消火栓系统的所有安装工作后, 对系统进行验收。

2.由相关部门进行验收，确保系统符合相关标准和规定。

3.在验收合格后，填写相应的验收报告。

三、施工后的清理工作1.清理施工现场, 清除垃圾和多余材料。

2.清理消防管道系统, 确保管道清洁无杂质。

3.归还和清点工具和设备。

四、安全注意事项1.在施工过程中, 要严格遵守相关安全制度和操作规程, 确保施工安全。

2.施工现场要设置警示标志, 确保周边人员的安全。

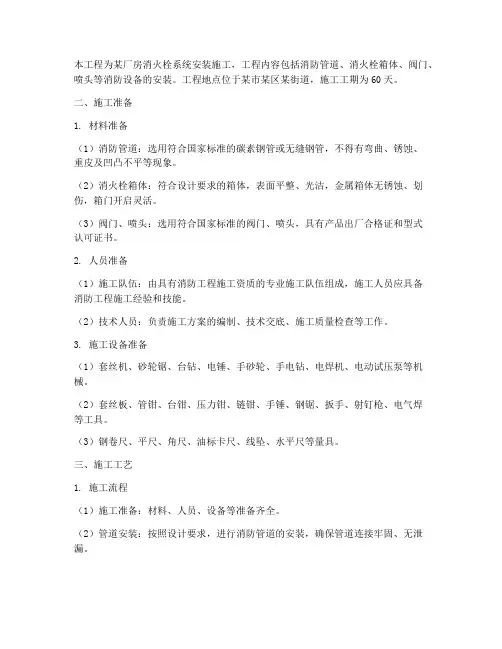

本工程为某厂房消火栓系统安装施工，工程内容包括消防管道、消火栓箱体、阀门、喷头等消防设备的安装。

工程地点位于某市某区某街道，施工工期为60天。

二、施工准备1. 材料准备（1）消防管道：选用符合国家标准的碳素钢管或无缝钢管，不得有弯曲、锈蚀、重皮及凹凸不平等现象。

（2）消火栓箱体：符合设计要求的箱体，表面平整、光洁，金属箱体无锈蚀、划伤，箱门开启灵活。

（3）阀门、喷头：选用符合国家标准的阀门、喷头，具有产品出厂合格证和型式认可证书。

2. 人员准备（1）施工队伍：由具有消防工程施工资质的专业施工队伍组成，施工人员应具备消防工程施工经验和技能。

（2）技术人员：负责施工方案的编制、技术交底、施工质量检查等工作。

3. 施工设备准备（1）套丝机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械。

（2）套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、电气焊等工具。

（3）钢卷尺、平尺、角尺、油标卡尺、线坠、水平尺等量具。

三、施工工艺1. 施工流程（1）施工准备：材料、人员、设备等准备齐全。

（2）管道安装：按照设计要求，进行消防管道的安装，确保管道连接牢固、无泄漏。

（3）消火栓箱体安装：按照设计要求，进行消火栓箱体的安装，确保箱体表面平整、光洁，箱门开启灵活。

（4）阀门、喷头安装：按照设计要求，进行阀门、喷头的安装，确保安装位置准确、牢固。

（5）系统试压：进行消防系统试压，确保系统无泄漏。

（6）系统调试：进行消防系统调试，确保系统运行正常。

2. 施工要点（1）管道安装：按照设计要求，进行管道的安装，确保管道连接牢固、无泄漏。

管道支架或吊架安装距离应符合规定。

（2）消火栓箱体安装：按照设计要求，进行消火栓箱体的安装，确保箱体表面平整、光洁，箱门开启灵活。

（3）阀门、喷头安装：按照设计要求，进行阀门、喷头的安装，确保安装位置准确、牢固。

（4）系统试压：进行消防系统试压，确保系统无泄漏。

试压压力应符合设计要求。

室内消火栓系统安装施工方案（一）系统概况及选材1、本工程中消火栓给水管材采用热镀锌钢管，当管径DN ≤100mm 时，采用丝扣连接；当DN>100mm 时，采用沟槽式机械配管接头。

2、室内消火栓箱材料采用钢板，安装方式采用半暗装。

3、消火栓采用DN65型，19mm 直流水枪，衬胶消防水龙带L=25m 。

（二）操作工艺 1、工艺流程：操作工艺流程为：2、安装准备（1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料、测量尺寸、绘制草图、预制加工。

（2）检查预埋件和预留洞是否准确，位置不准、漏掉的要重新打洞。

（3）检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。

（4）要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。

3、干管安装消火栓系统干管安装应根据设计要求使用镀锌钢管,安装时注意以下几点： ① 不同管径的管道焊接，连接时如两管经相差不超过小管径的15%，可将大管径端部缩口与小管对焊。

如果两管相差超过小管径15%，应加工异径短管焊接。

② 管道对口焊缝上不得开口焊接支管，焊口不得安装在支吊架位置上。

③ 管道穿墙处不得有接口（丝接或焊接），管道穿过伸缩缝处应有防冻措施。

④管道焊接时先点焊三点以上，然后检查预留口位置、方向、变径等无误后，找直、找正，再焊接，紧固卡件、拆掉临时固定件。

4、立管安装该消防立管均为明装，安装时立管可随结构从预留孔洞中穿入，以减少立管接口，当楼层层高小于5m时，每层安装一个管卡，安装于距地1.8m处。

由于本工程中热镀锌钢管管径DN≤100mm时，采用丝扣连接；当DN>100mm时，采用沟槽式机械配管接头，具体安装方法如下：（1）丝扣连接镀锌钢管丝扣连接，首先要进行套丝。

常用有手工套丝和机械套丝两种方法。

1）手工套丝：手工套丝是把加工的管子固定在管子台虎钳上，需套丝的一端管段应伸出钳口外150mm左右。

把铰板装置放到底，并把活动标盘对准固定标盘与管子相应的刻度上。

消火栓系统安装方案
室内消火栓管网安装方式为螺纹连接连接。

(1)防锈防腐
支架用角钢制作，角钢用钢丝刷进行除锈，要求表面无污物，后刷防锈漆防护，地埋管道用玻璃丝布和防腐漆按“三油二布"做好防腐。

(2)埋地管道的安装
按图示位置，挖好地沟，用做好防腐的管道焊接安装，焊口经检查无毛刺,砂眼,试验合格后,焊口处再按"三油二布"法做好防腐，回填实。

(3)主管安装
每层留出0、5 - Im高度，待土建做好地面继续往上层安装，注意套管离地
高5cm。

管道焊接时应使用和切口及坡口质量符合下列要求：表面应平整，不得有裂纹，并应清除毛刺，凹凸缩口，焊渣及氧化物等,焊好的主管垂直度偏差应符合验收规范。

整个消火栓系统完成后, 应重新将管道刷银粉漆两遍保护，待银粉漆干后，用大红漆做红色环道为消防标记。

(4)管道试压
将整个系统封闭，注水打压，使压力升至L 4Mpa时，观察各焊口，丝接部位。

无渗漏水现象，稳压1小时后，压力降不超过0、05Mpa为合格。

(5)设备安装
首先保证消火栓口中心离地为L Im ,置于消防箱中间孔处，消火栓箱外表应清洁，垂直偏差，水平偏差符合验收规范，消火栓箱上做好永久性标志。

消火栓系统安装施工方法一、施工准备1.组织施工队伍：根据工程规模和进度计划，组织专业消防工程的施工队伍，并安排合适的队员。

2.准备施工材料：根据设计方案和相关标准，准备消火栓、黄铜管件、金属软管、强度试验泵等施工材料。

3.制定施工计划：根据设计方案，制定施工计划，并按照施工进度安排采购、安装等工作。

二、施工过程1.选址布局：根据设计方案，选取合适的消火栓位置，并进行标识，确保施工的准确性。

2.固定基础：根据设计方案，挖掘消火栓基础坑，将消火栓灌注并固定在地下，确保其稳固性和牢固性。

3.管道安装：根据设计方案，安装消火栓相关的管道系统，包括主干管道、分支管道、截止阀和控制阀等。

4.泵站设备安装：根据设计方案，安装消火栓系统所需的配套泵站设备，包括水泵、水箱、控制阀等。

5.排水系统安装：根据设计方案，安装消火栓系统的排水系统，包括排水管道、排水井和阀门等。

6.连接管路：根据设计方案，将各个消火栓之间的管路连接起来，确保系统的连贯性。

7.强度试验：在施工完毕后，进行消火栓系统的强度试验，确保系统的正常运行和泄漏防止。

8.防腐处理：对于管道和其他金属材料，进行防腐处理，增加其使用寿命和耐腐蚀性。

9.通水试验：强度试验合格后，进行通水试验，测试系统的稳定性和正常工作情况。

三、验收与维护1.验收：施工完毕后，进行消火栓系统的验收工作，确保系统符合相关标准和设计要求。

2.培训：对使用人员进行消火栓系统的使用操作培训，使其能够熟练掌握系统的使用方法和注意事项。

3.维护：定期进行消火栓系统的维护保养工作，包括检查管道的漏损情况、保证截止阀和控制阀的灵活性等。

消火栓系统安装施工是一项复杂而又重要的工程，需要专业施工队伍和严格按照设计方案进行实施。

通过正确的安装施工方法，可以确保消火栓系统的正常工作和可靠性，为灭火工作提供必要的保障。

同时，在验收和维护期间，定期检查消火栓系统的运行情况，加强日常维护工作，确保其长期的有效运行。

室内消火栓系统的安装方案1.消防系统设计在进行室内消火栓系统的安装前，需要进行详细的消防系统设计。

这包括了建筑物的类型、使用面积、人流密度、火灾风险等相关要素的分析，以确定所需的消火栓数量、放置位置、管道布局等。

2.消火栓数量和位置根据建筑物的规模和消防需求，确定合适的消火栓数量和放置位置。

一般来说，室内消火栓应当按照每1500平方米或每个楼层设置一个消火栓，并且消防设备应该均匀分布在建筑物内以确保全面覆盖。

3.消火栓管道布局消火栓系统的管道布局应该合理、清晰，并符合相关消防标准。

主要包括从消火栓引水管道、主干管道、分支管道和喷头之间的连接。

4.消火栓设备选型选择适合的消火栓设备，并确保其符合相关标准和规范。

消火栓设备包括消火栓、消防水带、喷头等。

消火栓和喷头应该具有良好的承压性能，以确保在火灾发生时能够正常供应灭火水源。

5.管道材料选择消火栓系统的管道材料应该选择抗腐蚀、抗压强度高的材料，如钢管。

管道的连接应该采用可靠的接头，确保管道系统的密封性和稳定性。

6.简化操作为了在火灾时能够快速、准确地操作消火栓系统，可以考虑设置简化操作的控制器和报警装置。

消防控制室应当设置在容易观察和操作的位置，保障消防人员能够及时掌握火灾信息并采取有效的灭火措施。

7.系统检测和维护在完成室内消火栓系统的安装后，应进行系统的检测和调试，确保其各项功能正常可靠。

定期维护检查消火栓系统，包括常规检修、消防设备保养和演练操作。

定期检查消火栓的工作压力、水量和供水情况，确保其正常运行。

8.宣传教育除了安装消火栓系统外，宣传教育也是至关重要的一部分。

建立有效的宣传教育机制，提高人们的消防意识和自救能力，使其了解消火栓系统的使用方法和注意事项，提高人员在火灾发生时的应急反应能力。

以上是室内消火栓系统的安装方案的基本内容。

当然，具体的安装方案还需要根据建筑物的情况和消防需求进行具体的设计和调整，以确保消火栓系统能够在火灾发生时发挥最佳的灭火效果。

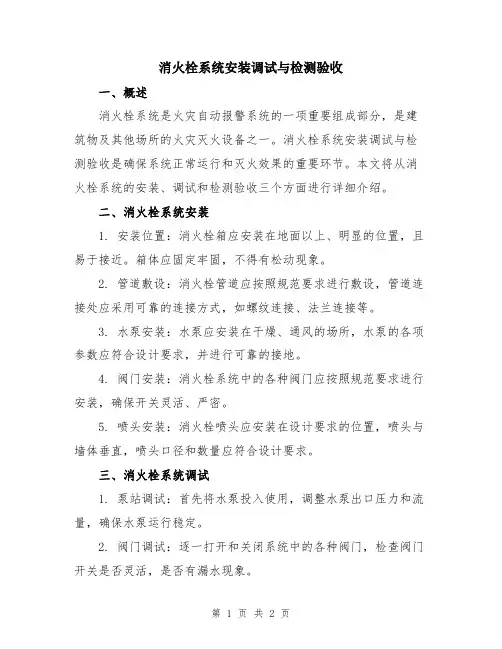

消火栓系统安装调试与检测验收一、概述消火栓系统是火灾自动报警系统的一项重要组成部分，是建筑物及其他场所的火灾灭火设备之一。

消火栓系统安装调试与检测验收是确保系统正常运行和灭火效果的重要环节。

本文将从消火栓系统的安装、调试和检测验收三个方面进行详细介绍。

二、消火栓系统安装1. 安装位置：消火栓箱应安装在地面以上、明显的位置，且易于接近。

箱体应固定牢固，不得有松动现象。

2. 管道敷设：消火栓管道应按照规范要求进行敷设，管道连接处应采用可靠的连接方式，如螺纹连接、法兰连接等。

3. 水泵安装：水泵应安装在干燥、通风的场所，水泵的各项参数应符合设计要求，并进行可靠的接地。

4. 阀门安装：消火栓系统中的各种阀门应按照规范要求进行安装，确保开关灵活、严密。

5. 喷头安装：消火栓喷头应安装在设计要求的位置，喷头与墙体垂直，喷头口径和数量应符合设计要求。

三、消火栓系统调试1. 泵站调试：首先将水泵投入使用，调整水泵出口压力和流量，确保水泵运行稳定。

2. 阀门调试：逐一打开和关闭系统中的各种阀门，检查阀门开关是否灵活，是否有漏水现象。

3. 喷头调试：逐一打开各个喷头，调整水流量和喷射距离，检查喷头是否正常工作。

4. 喷头试验：在消火栓系统供水正常的情况下，进行喷头试验，检查喷头的灭火效果。

四、消火栓系统检测验收1. 零部件检测：检查各零部件的安装质量、连接是否牢固，如喷头、阀门、泵站等。

2. 管道检测：通过水压试验，检查管道的密封性和耐压性，确保无渗漏和破裂情况。

3. 阀门检测：逐一检查各种阀门的开启和关闭操作，检查是否灵活、严密，并进行密封性测试。

4. 喷头检测：通过灭火试验，检查喷头的喷射距离、喷水量及喷洒范围是否符合设计要求。

5. 泵站检测：检查水泵的运行情况、压力和流量是否稳定，是否符合设计要求。

综上所述，消火栓系统的安装调试与检测验收是确保系统正常运行和灭火效果的重要环节。

只有按照规范进行安装、调试和检测验收，才能有效地提高系统的可靠性和灭火效率，确保人员和财产的安全。

室内消火栓系统安装施工作业指导书1适用范围适用于建筑给水工程中工作压力1.0Mpa的室内消火栓系统（不含水泵、水箱）的安装。

2.主要机具2.1机械设备套丝机、砂轮切割机、电焊机、台钻、电动试压泵等2.2通用和专用工具套丝板、手砂轮、手电钻、电锤、管钳、台钳、链钳、手锤、钢锯、扳手、电氧焊工具等。

2.3监测装置压力表、水平尺、钢卷尺等,并在检定有效期内。

3.安全环保措施3.1安全措施3.1.1搬运和吊装管子时，应注意不要与裸露的电线接触，以免发生触电事故。

3.1.2打洞时要戴好防护眼镜，防止伤眼，并注意锤头脱落。

拧紧螺栓应当使用合适的扳手。

扳手不能代替鎯头使用。

在使用鎯头时不要戴手套。

3.1.3安装立、托、吊管时，要上、下配合好。

尚未安装的楼板预留洞口必须盖严盖牢。

使用的临时脚手架、绳索等必须坚固、平稳。

脚手架不得超重，不得有空隙和探头板。

3.1.4使用架梯时，先检查有无缺档，同时必须系好防滑绳，梯子横档间距以30cm为宜、梯子要搭在坚固的支持物上，上端要扎牢，下端应采取防滑措施。

单面梯与地面夹角以6____7为宜，禁止二人同时在梯上作业。

如需接长使用，应绑扎牢固。

人字梯底脚要拉牢。

在通道处使用梯子，应有人监护或设置围栏。

3.1.5使用手砂轮时压力应均匀，人站在砂轮片旋转方向侧面。

3.1.6防腐时，应戴上口罩等防护用品。

3.1.7配合焊工组对管口的人员，应戴上手套和面罩，不许卷起袖子或短袖衣衫工作。

无关人员应离开焊接地点两米以外。

施焊点周围最好用不透光的遮蔽物遮挡；以免弧光照射更多的人。

3.1.8电气焊作业前，应备好灭火用具。

焊接地点周围不得有易燃易爆物品。

避免焊渣掉入易燃物中阴燃或燃烧。

焊接场所，应当通风良好。

3.2环保措施3.2.1施工作业面保持整洁,严禁将建筑施工垃圾随意抛洒,做到文明施工,工完场清,定点堆放。

3.2.2搬运材料、机具及施工时，要有具体保护措施，不得将已做好的墙面和地面弄脏、砸坏。

消火栓系统安装工艺（一）工艺流程土建预留预埋管、洞检查→支架制作安装→管道安装→水压试验→管道防腐→设备安装→竣工（二）干管安装1、消火栓系统干管安装应根据设计要求使用管材，室外消火栓系统选用球墨铸铁管，室内消火栓系统选用热镀锌钢管。

2、室外消火栓系统管道采用石棉水泥接口。

室内消火栓系统DN100及以上规格采用卡箍连接，DN100以下规格采用丝接。

3、管道穿墙处不得有接口，管道穿过伸缩缝处应有防冻措施。

（三）箱体及支管安装1、消火栓箱应符合设计要求，产品应有消防部门的制造许可证及合格证方可使用。

2、消火栓支管应以栓阀的坐标、标高定位出口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧箱在箱内时应在箱门开启的一侧，箱门开启应灵活。

3、消火栓箱体安装在轻体隔墙上应有加固措施。

4、消火栓管道安装完按设计指定压力进行水压试验，稳压时间为30分钟，为配合装修，试压可分段进行。

5、消火栓系统管道试压完可连续作冲洗工作，冲洗时管内水流量应满足设计要求，进出水口水质一致时方可结束。

（四）箱体配件安装1、在交工前，消防水带应折好放在挂架上卷实、盘紧放在箱体内，消防水枪应竖放在箱体内侧，卷盘应放在箱底挂架上，消防水带与水枪、接口应用卡箍连接并在里侧加一道铁丝。

2、应与电气专业配合施工手动报警按钮、电话插孔、指示灯。

（五）通水调试1、通水调试前消防设备包括水泵结合器、节流装置等应安装完毕，其中水泵做好单机调试工作。

2、系统通水达到工作压力，选系统最不利点消火栓做试验，通过水泵结合器及消防水泵加压，消防栓喷放压力均应满足设计求。

3.15.3消防报警系统（一）钢管和金属桥架安装要求1、进场管材应有合格证、质量检验报告,并应检查质量、数量、规格型号是否与要求相符合，填写检查记录。

钢管要求壁厚均匀，无劈裂和砂眼棱刺现象，镀锌层内外均匀完整。

2、配管前应根据设计、厂家提供的各种探测器、手动报警器、广播喇叭、模块、电话等设备的型号、规格，选定接线盒，使盒子与所安装的设备配套。

消火栓系统安装调试与检测验收消火栓系统的安装调试、检测验收包括室、内外消火栓的施工、安装、系统检测、验收等内容。

供水设施及其附属管道的安装、调试和检测、验收，参见本篇第二章第三节内容。

一、室外消火栓的安装调试与检测验收（一）施工安装1.安装准备（1）认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，图3-3-3-1；（2）检查预留及预埋是否正确，临时剔凿应与设计工建协调好；（3）检查设备材料是否符合设计要求和质量标准；（4）安排合理的施工顺序、避免工种交叉作业干扰，影响施工。

2.管道安装（1）管道安装应根据设计要求使用管材，按压力要求选用管材；（2）管道在焊接前应清除接口处的浮锈、污垢及油脂；（3）室外消火栓安装前，管件内外壁均涂沥青冷底子油两遍，外壁需另回热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油及热沥青两遍，并用沥青麻布包严，消火栓井内铁件也应涂热沥青防腐。

图3-3-3-1 室外地上消火栓的安装3.栓体安装消火栓安装按国标01S201要求进行。

消火栓安装位于人行道沿上1.0m处，采用钢制双盘短管调整高度，做内外防腐。

室外地上式消火栓安装时，消火栓顶距地面高为0.64m，立管应垂直、稳固、控制阀门井距消火栓不应超过2.5m，消火栓弯管底部应设支墩或支座。

室外地下式消火栓应安装在消火栓井内，消火栓井一般用MU7.5红砖、M7.5水泥砂浆砌筑。

消火栓井内径不应小于1m。

井内应设爬梯以方便阀门的维修。

消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用M7.5水泥砂浆抹成八字托座。

消火栓井内供水主管底部距井底不应小于0.2m，消火栓顶部至井盖底距离最小不应小于0.2m，冬季室外温度低于-20℃的地区，地下消火栓井口需作保温处理。

消火栓系统安装施工方案及工艺方法一、施工前准备1.安全方案制定：施工前需制定详细的安全方案，包括施工期间的安全措施、操作步骤、应急预案等，确保施工过程中的安全。

2.材料准备：根据设计要求提前准备好所需的消防设备，包括消火栓、消火栓箱、水泵、管道、阀门等，确保施工中的材料供应。

3.现场勘查：进行详细的现场勘查，了解施工条件、线路布置、消火栓位置等情况，为后续施工做好准备。

二、施工步骤1.消火栓箱安装：根据设计要求，选择适当的位置进行消火栓箱的安装。

首先在地面上挖掘好槽型基础，然后根据消防设备箱体的尺寸和形状，在基础上制作好安装槽。

将消火栓箱放入安装槽中，并进行调整和固定。

2.管道敷设：根据设计要求，在地面上进行管道的敷设。

首先，在消火栓箱旁边挖好相应深度和宽度的沟槽，然后将管道放入沟槽中，并按照线路要求进行固定。

注意管道的斜度，确保排水顺畅。

3.消火栓安装：根据设计要求，在所需位置上进行消火栓的安装。

首先，挖好消火栓的基坑，然后将消火栓放入基坑中，并进行调整和固定。

接下来，将消火栓与管道连接，并进行严密的密封。

4.阀门安装：根据设计要求，在管道上安装阀门。

根据阀门的类型，选择适当的位置进行安装。

将阀门与管道连接，并进行调整和固定。

确保阀门的开启和关闭灵活可靠。

5.水泵安装：根据设计要求，在水源附近进行水泵的安装。

首先，挖好水泵的基坑，然后将水泵放入基坑中，并进行调整和固定。

接下来，将水泵与管道连接，并进行严密的密封。

6.系统联调：在完成以上施工步骤后，进行系统的联调测试。

确保消火栓系统的正常运行和各个部件的协调配合。

三、验收和后续工作1.竣工验收：完成施工后，进行竣工验收和相关手续的办理。

验收包括消防设备的功能测试、系统运行情况的检查、工程质量的评估等。

2.定期维护：消火栓系统是重要的消防设备，需要定期进行维护和检修。

维护包括消防设备的清洁、润滑、检查管道漏水等工作，确保系统的正常运行。

3.应急预案制定：在系统正常运行的基础上，制定应急预案和相应的操作指南，以保障在火灾发生时能够及时、有效地使用消防设备。

消火栓安装工程施工方案一、工程概况与编制依据本工程为消火栓安装工程，主要涉及室内及室外消火栓系统的安装。

本施工方案的编制依据包括《建筑设计防火规范》、《消火栓给水系统设计规范》等相关国家及地方标准、图集，并结合本工程的实际情况进行编写。

二、施工准备与材料准备施工前，应对施工图纸进行详细的技术交底，明确施工要点及难点。

根据施工进度计划，提前组织施工队伍，并做好施工技术培训。

准备施工所需的材料、设备，如消火栓、阀门、管道、接头、紧固件等，并确保其质量符合设计要求。

准备施工工具及机械设备，如电焊机、切割机、钻孔机、起重设备等。

三、消火栓选址与布局规划消火栓的位置应满足消防规范的要求，方便火灾时的使用，同时应避开易受碰撞或影响使用的区域。

室内消火栓的布局应保证至少有两支水枪同时到达室内任何部位，水枪的充实水柱应达到规定长度。

室外消火栓应沿道路设置，并应保证其间距不超过规定值。

四、地面开挖与管道敷设根据施工图纸及现场情况，进行地面开挖，确保管道敷设的深度和位置符合设计要求。

在开挖过程中，应注意保护周围的建筑物、管线等，避免造成损坏。

管道敷设应按照设计图纸进行，确保管道的坡度、支吊架设置等满足规范要求。

五、消火栓安装与连接消火栓的安装应符合设计要求，确保其稳固可靠，方便使用。

消火栓与管道的连接应采用法兰连接或螺纹连接，连接处应严密无渗漏。

安装完毕后，应对消火栓进行外观检查，确保其完好无损，标识清晰。

六、系统试压与功能测试在消火栓系统安装完成后，应进行系统试压，检查管道及连接处的密封性。

对消火栓进行功能测试，包括启闭灵活性、出水压力等，确保其满足使用要求。

七、调试与验收在系统试压和功能测试合格后，进行系统的整体调试，确保各部件运行正常。

调试合格后，组织相关部门进行验收，填写验收记录，并办理移交手续。

八、安全文明施工措施施工过程中，应严格遵守安全操作规程，确保施工人员的人身安全。

加强施工现场的安全管理，设置警示标志，防止非施工人员进入施工区域。

消防系统消火栓系统安装方法图1消火栓施工流程图1）施工程序：施工顺序是：先地下后地上，先干线和主管，后支线或支管，每道工序施工完毕后邀请业主、监理工程师进行检评、隐蔽。

然后进行下一道工序的施工。

2）主要施工方法（1）预留预埋检查预留预埋是给排水专业在主体施工中的工作重点，它主要包括屋面水箱防水套管、穿墙、穿梁钢套管，管道穿楼板孔洞及预埋件等。

预留预埋准确与否对整个工程至关重要。

它将直接影响给管道安装的顺利进行。

施工准备期间，专业责任工程师认真熟悉施工图纸，找出所有预埋预留点，并统一编号，同时与其他专业沟通，以避免今后安装有冲突、交叉现象，减少不必要的返工。

所有出外墙和过楼板管道先预留钢套管，立管预留孔洞上下应竖直，预留孔洞应比相应水管径大1.5倍。

隐蔽预埋的管道，试压合格并经监理验收后才可隐蔽。

所有预留预埋都须进行二次复核。

（2）套管安装柔性套管安装：主体结构钢筋绑扎好后,按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装后必须用加强筋加固，并做好套管的防堵工作。

穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高，几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工。

管道穿过地板楼板、屋面及墙处均应预留套管。

套管直径比穿过管道直径大2号，管道与管道间有25mm间隙。

套管应高出地面IOOmm,在地板处管道与套管之间用放火泥填封。

严格按标准图集加工制作防水套管、穿墙套管，套管长度按结构施工图尺寸确定，套管管径参照下列标准：管道支架安装管道支架的选型：管道支架加工制作前应根据管道的材质、管径大小等按标准图集进行选型。

支架的高度应按设计图纸并与其它专业进行协调后确定，防止施工过程中管道与其它专业的管道发生“碰撞”。

管道支架制作加工：管道支架采用加工制作，制作质量必须符合规范要求，制作成形后进行除锈和防腐处理。

管道支架应满足管道的稳定和安全，允许管道自由伸缩并符合安装ι¾度。

消火栓系统安装一、工艺流程二、安装准备1、认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。

2、核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。

3、检查预留洞孔是否正确。

4、检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。

5、要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。

三、干管安装1、消火栓系统干管安装应根据设计要求使用管材，按压力要求安装准备 干管安装 立管安装消火栓及支管管道检漏 管道试压管道冲洗 消火栓配件 系统水压试验 材料设备检验选用镀锌钢管。

2、消火栓系统管道连接采用螺纹连接，螺纹加工用电动套丝机。

管子切口表面应平整，不得有裂纹、毛刺、凸凹等。

、切口平面应与管子轴线垂直，其倾斜偏差不得超过管子直径的1﹪，且不得超过3mm。

3、管子套丝应经二至三次完成。

管子加工出的螺纹应完整、光滑，不应有毛刺和乱丝，如有断丝式缺丝，不得大于螺纹全扣数的10%。

4、安装螺纹零件时，应按旋紧方向一次装好，不得倒回，安装后，露出2-3牙螺纹，并清除剩余填料、刷防锈漆。

5、管道穿墙处不得有接口，管道穿过伸缩缝处应设可曲挠接头。

四、消火栓立管及支管安装1、立管明装时每层楼板要预留孔洞，立管可随结构穿入，以减少立管接口。

2、消火栓箱体要符合设计要求。

产品均有消防部门的制造许可证及合格证方可使用。

3、消火栓阀门中心安装标高距地1.10米。

4、消火栓支管要以消火栓阀的坐标、标高定位甩口，核实后再稳固消火栓箱，消防箱体找正稳固后再把消火栓阀安装好，消火栓阀侧装在箱内时应在箱门开启的一侧，箱门开启应灵活。

消火栓箱体安装在轻质隔墙上时，应有加固措施。

5、消防管道安装后需要做防结露保温，保温方法与生活给水相同，保温层外刷红色油漆标识。

五、消火栓配件安装消火栓配件安装应在交工前进行。

消防水龙带应折好在挂架上或卷实、盘紧放在箱内，消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或放在箱底部。
