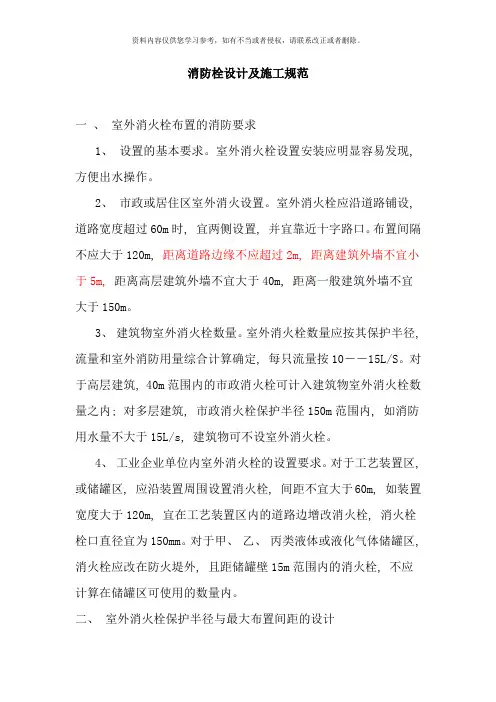

消防栓设计及施工规范一、室外消火栓布置的消防要求1、设置的基本要求。

室外消火栓设置安装应明显容易发现, 方便出水操作。

2、市政或居住区室外消火设置。

室外消火栓应沿道路铺设, 道路宽度超过60m时, 宜两侧设置, 并宜靠近十字路口。

布置间隔不应大于120m, 距离道路边缘不应超过2m, 距离建筑外墙不宜小于5m, 距离高层建筑外墙不宜大于40m, 距离一般建筑外墙不宜大于150m。

3、建筑物室外消火栓数量。

室外消火栓数量应按其保护半径, 流量和室外消防用量综合计算确定, 每只流量按10――15L/S。

对于高层建筑, 40m范围内的市政消火栓可计入建筑物室外消火栓数量之内; 对多层建筑, 市政消火栓保护半径150m范围内, 如消防用水量不大于15L/s, 建筑物可不设室外消火栓。

4、工业企业单位内室外消火栓的设置要求。

对于工艺装置区, 或储罐区, 应沿装置周围设置消火栓, 间距不宜大于60m, 如装置宽度大于120m, 宜在工艺装置区内的道路边增改消火栓, 消火栓栓口直径宜为150mm。

对于甲、乙、丙类液体或液化气体储罐区, 消火栓应改在防火堤外, 且距储罐壁15m范围内的消火栓, 不应计算在储罐区可使用的数量内。

二、室外消火栓保护半径与最大布置间距的设计1、室外消火栓的保护半径。

室外低压消火栓给水的保护半径一般按消防车串联9条水带考虑, 火场上水枪手留有10m的机动水带, 如果水带沿地面铺设系数按0.9计算, 那么消防车供水距离为( 9×20－10) ×0.9=153m。

因此, 室外低压消火栓保护半径为150m。

室外高压消火栓给水的保护半径按串联6条水带考虑, 同样计算, 其保护半径为( 6×20－10) ×0.9=99m。

因此, 室外高压消火栓保护半径为100m。

2、室外消火栓的最大布置间距。

室外消火栓间距布置的原则, 是保证城镇区域任何部位都在两个消火栓的保护半径之间。

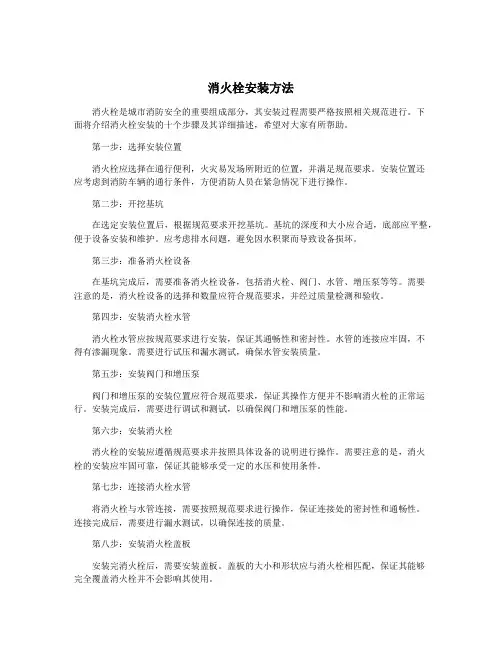

消火栓安装方法消火栓是城市消防安全的重要组成部分，其安装过程需要严格按照相关规范进行。

下面将介绍消火栓安装的十个步骤及其详细描述，希望对大家有所帮助。

第一步：选择安装位置消火栓应选择在通行便利，火灾易发场所附近的位置，并满足规范要求。

安装位置还应考虑到消防车辆的通行条件，方便消防人员在紧急情况下进行操作。

第二步：开挖基坑在选定安装位置后，根据规范要求开挖基坑。

基坑的深度和大小应合适，底部应平整，便于设备安装和维护。

应考虑排水问题，避免因水积聚而导致设备损坏。

第三步：准备消火栓设备在基坑完成后，需要准备消火栓设备，包括消火栓、阀门、水管、增压泵等等。

需要注意的是，消火栓设备的选择和数量应符合规范要求，并经过质量检测和验收。

第四步：安装消火栓水管消火栓水管应按规范要求进行安装，保证其通畅性和密封性。

水管的连接应牢固，不得有渗漏现象。

需要进行试压和漏水测试，确保水管安装质量。

第五步：安装阀门和增压泵阀门和增压泵的安装位置应符合规范要求，保证其操作方便并不影响消火栓的正常运行。

安装完成后，需要进行调试和测试，以确保阀门和增压泵的性能。

第六步：安装消火栓消火栓的安装应遵循规范要求并按照具体设备的说明进行操作。

需要注意的是，消火栓的安装应牢固可靠，保证其能够承受一定的水压和使用条件。

第七步：连接消火栓水管将消火栓与水管连接，需要按照规范要求进行操作，保证连接处的密封性和通畅性。

连接完成后，需要进行漏水测试，以确保连接的质量。

第八步：安装消火栓盖板安装完消火栓后，需要安装盖板。

盖板的大小和形状应与消火栓相匹配，保证其能够完全覆盖消火栓并不会影响其使用。

第九步：验证消防水源验证消防水源是否满足规范要求，水源的流量和压力应符合相应标准。

需要进行实际测试，确保消防水源能够满足实际灭火需求。

第十步：进行验收在安装完成后，需要对设备进行验收。

验收应遵循相关规范和标准，对设备的性能、安装质量、水流量和压力等方面进行检查，确保消火栓的安装质量。

室外消火栓工程施工方案室外消火栓是城市建设中重要的消防设施，它在火灾发生时可以为消防车辆提供足够的水源和压力，确保火灾得以及时控制和扑灭。

本工程的施工范围是在各个城市道路、广场、建筑物周围以及工业区等公共空间设置室外消火栓，为城市建设提供安全保障。

二、工程内容本工程主要包括以下内容：1. 消火栓位置确定：根据设计图纸和实地情况，确定室外消火栓的设置位置，符合消防规范要求和城市规划布局。

2. 消火栓管网布置：依据设计图纸，在消防栓位置设置消防栓管网，确保每个消防栓之间的管网能够保持连接畅通，满足消防用水的需要。

3. 消火栓安装：按照相关标准和规范要求，对消火栓进行安装，确保其密封性和使用可靠性。

4. 消火栓标识：在消火栓位置进行标识，以便消防车辆能够快速找到消火栓位置。

5. 施工期间的临时交通和安全措施：在施工期间，采取必要的交通和安全措施，确保施工区域的通行安全和施工人员的安全。

三、施工准备1. 施工人员组织：组织合适的施工人员，并根据需要进行培训，确保施工人员具有必要的资质和技能。

2. 施工设备准备：准备好所需的施工设备和工具，包括挖掘机、管道连接设备、防护装备等。

3. 施工材料准备：准备所需的消防栓管材料、安装配件、标识标牌等。

4. 施工方案和计划：编制详细的施工方案和计划，确定施工工序和施工周期。

5. 安全环保措施：制定施工期间的安全环保方案和措施，确保施工过程中的安全和环保。

四、施工流程1. 确定消火栓设置位置：根据设计要求和实际情况确定消火栓的设置位置，考虑到城市规划、道路交通等因素，做好合理布局。

2. 挖掘消火栓位置：根据设计要求，采用挖掘机对消防栓位置进行挖沟，确保管道敷设的位置和深度符合要求。

3. 安装消火栓管道：在挖掘好的位置敷设消火栓管道，并进行管道连接、焊接等工作。

4. 安装消火栓设备：安装消火栓、阀门、衔接头等设备，保证其安装牢固并符合设计要求。

5. 连接消火栓管网：对消火栓管道进行连接和测试，确保管网畅通，并进行必要的防腐防锈处理。

室外消火栓安装方法消火栓作为火灾应急救援装备的一种，是防止火势扩大、确保火场灭火有效的重要设备。

室外消火栓的安装方法非常重要，它关系着消防系统的正常运行和火灾应对能力。

本文将介绍室外消火栓的安装方法，并探讨一些常见的注意事项。

一、确定安装位置在进行室外消火栓安装之前，首先需要确定合适的安装位置。

一般而言，室外消火栓应该安装在离建筑物较远的地方，便于消防车辆的进出和水源的获取。

同时要确保消火栓周围没有堆放杂物、杂草等物体，以免影响灭火行动。

二、准备工作在安装室外消火栓之前，需要做一些准备工作。

首先，检查施工现场的地质情况，确保地基坚实、承重能力足够。

其次，准备好需要使用的工具和材料，如水泥、钢筋、水管等。

同时，安装过程中需要注意人身安全，佩戴好相关防护用品。

三、挖掘基坑根据室外消火栓的尺寸要求，挖掘合适大小的基坑。

基坑的深度一般要求在1.5米以上，以确保消火栓的稳固。

挖掘基坑时要注意坑壁的坚固性，避免土壤塌方或滑坡的情况发生。

四、安装消火栓井在基坑中安装消火栓井，将预制好的消火栓井下沉至合适的位置。

确保消火栓井与地面高度相平，并使用水平仪进行调整。

然后，使用水泥砂浆对井壁进行加固，以提高稳定性和耐久性。

五、连接管道在消火栓井中连接输水管道，将室外消火栓与地下水源或水泵站相连接。

管道连接要牢固可靠，保证正常供水。

同时，要注意管道的施工质量，防止漏水和损坏。

六、安装消火栓门安装好消火栓井和管道后，将消火栓门安装在消火栓井上方。

消火栓门的位置要选择在离地面高度合适的位置，并确保门体的密封性，以防止积水和异物进入消火栓井。

七、运行测试完成安装后，必须进行运行测试，确保室外消火栓的正常运行。

测试前应先关闭室内水源，并打开消火栓门，释放内部压力。

然后，使用消防水带连接消火栓并检查是否有漏水现象。

最后，打开消火栓的阀门，观察水流情况，确保水流强劲稳定。

综上所述，室外消火栓的安装方法包括确定安装位置、准备工作、挖掘基坑、安装消火栓井、连接管道、安装消火栓门以及运行测试。

室外消火栓安装方法消火栓安装见国标01S201进行。

消火栓安装位于人行道沿上1.0米处，采用钢制双盘短管调整高度，做内外防腐。

室外地上式消火栓安装时，消火栓顶距地面高为0.64m，立管应垂直、稳固、控制阀门井距消火栓不应超过2.5m，消火栓弯管底部应设支墩或支座。

室外地下式消火栓应安装在消火栓井内，消火栓井一般用MU7.5红砖、M7.5水泥砂浆砌筑。

消火栓井内径不应小于1米。

井内应设爬梯以方便阀门的维修。

消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用M7.5水泥砂浆抹成八字托座。

消火栓井内供水主管底部距井底不应小于0.2m，消火栓顶部至井盖底距离最小不应小于0.2m，冬季室外温度低于-20℃的地区，地下消火栓井口需作保温处理。

室外地上式消火栓甲型安装时，其放水口应用粒径为20-30㎜的卵石做渗水层，铺设半径为500㎜，铺设厚度自地面下100㎜至槽底。

铺设渗水层时，应保护好放水弯头，以免损坏。

室外地上式消火栓乙型安装时，应将消火栓自带的自动放水弯头堵死，在消火栓井内另设放水龙头。

室外消火栓安装前，管件内外壁均涂沥青冷底子油两遍，外壁需另回热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油及热沥青两遍，并用沥青麻布包严，消火栓井内铁件也应涂热沥青防腐。

室外消火栓安装方法（二）引言：室外消火栓是城市消防设施的重要组成部分，为灭火提供了重要的支持和保障。

它的安装与布置对消防工作的效果具有直接影响。

本文将详细介绍室外消火栓的安装方法，以帮助大家了解如何正确、有效地进行室外消火栓的安装。

一、前期准备1.确定安装位置：室外消火栓应设置在易于找到、使用的地方，且远离易燃易爆物贮存区、高温区等危险区域；2.测量地面高度：测量地面高度，以确定安装室外消火栓的最佳位置；3.检查地下管网：确认地下是否有其他管道，如电缆、自来水、燃气等，以免影响消火栓的安装和使用；4.编制施工方案和施工图纸：根据实际情况编制施工方案和施工图纸，方便后续施工操作。

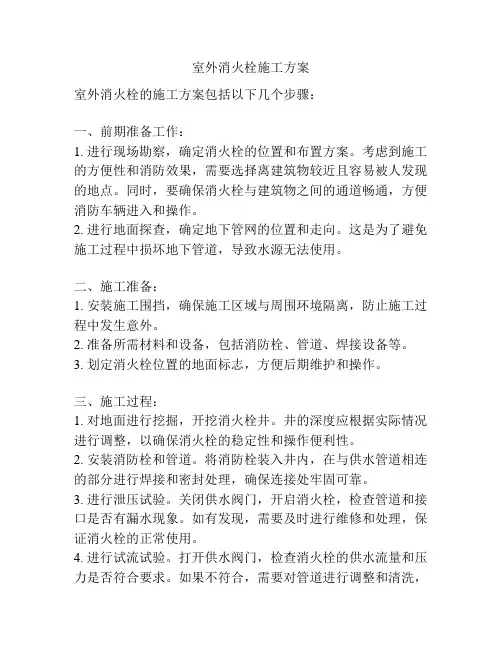

室外消火栓施工方案室外消火栓的施工方案包括以下几个步骤：一、前期准备工作：1. 进行现场勘察，确定消火栓的位置和布置方案。

考虑到施工的方便性和消防效果，需要选择离建筑物较近且容易被人发现的地点。

同时，要确保消火栓与建筑物之间的通道畅通，方便消防车辆进入和操作。

2. 进行地面探查，确定地下管网的位置和走向。

这是为了避免施工过程中损坏地下管道，导致水源无法使用。

二、施工准备：1. 安装施工围挡，确保施工区域与周围环境隔离，防止施工过程中发生意外。

2. 准备所需材料和设备，包括消防栓、管道、焊接设备等。

3. 划定消火栓位置的地面标志，方便后期维护和操作。

三、施工过程：1. 对地面进行挖掘，开挖消火栓井。

井的深度应根据实际情况进行调整，以确保消火栓的稳定性和操作便利性。

2. 安装消防栓和管道。

将消防栓装入井内，在与供水管道相连的部分进行焊接和密封处理，确保连接处牢固可靠。

3. 进行泄压试验。

关闭供水阀门，开启消火栓，检查管道和接口是否有漏水现象。

如有发现，需要及时进行维修和处理，保证消火栓的正常使用。

4. 进行试流试验。

打开供水阀门，检查消火栓的供水流量和压力是否符合要求。

如果不符合，需要对管道进行调整和清洗，以保证消火栓的供水效果。

四、完工验收：1. 对施工质量进行全面检查。

查验消火栓和管道的焊接质量和密封性能，确保无漏水和漏气现象。

2. 进行供水试验。

打开供水阀门，检查水流是否畅通，供水压力是否稳定。

3. 编制施工维护记录，记录施工过程中的各项数据和操作情况。

以备日后维修和管理使用。

以上就是室外消火栓的施工方案，通过科学的施工流程和严格的验收标准，确保消火栓的正常使用和维护。

同时，在施工过程中要严格按照安全操作规程进行，确保施工人员的人身安全。

室外消火栓的安装方法引言室外消火栓是城市防火系统中的重要设备，安装合理的消火栓能够在火灾发生时迅速向火源供应足够的水源，有效地控制和扑灭火势。

本文将介绍室外消火栓的安装方法。

安装前的准备工作在安装室外消火栓之前，需要进行一系列的准备工作。

首先，要确保所选的安装位置离消防车辆通道和建筑物的出入口等有一定的距离，并且没有地下管道、电缆等敏感设备，避免安装位置与周围环境不协调。

其次，需要与相关单位协商确定施工时间，避免对周围居民和交通造成不便。

最后，检查所需要的工具和材料是否齐备，确保安装过程顺利进行。

安装步骤1. 找准合适的位置找到合适的位置后，使用探针或者钻孔机钻开地面，钻孔直径一般要比消火栓的底座直径稍大。

2. 准备好底座和支架将消火栓底座和支架放置在已钻好孔的位置上，确认底座与地面相平齐，然后用水泥或者其他适合的固化材料将底座固定在地面上。

3. 连接进水管道将进水管道与消火栓的进水接口连接好，并使用扳手将其扭紧。

进水管道的直径和管壁厚度应与消火栓的要求相符。

4. 安装拧开机构将消火栓的拧开机构安装到消火栓主体上，并确保拧开机构的旋钮与地面平齐。

拧开机构是控制消火栓开启和关闭的关键部件，需要注意安装的稳固性和灵活性。

5. 连接出水管道将消火栓的出水接口与出水管道相连接，使用扳手将其扭紧。

出水管道的直径和管壁厚度应符合消火栓的要求。

6. 进行漏水测试在安装完成后，需要对安装的消火栓进行漏水测试。

一般是使用水泵将一定的水的流量经过消火栓的出水接口，观察消火栓和接口是否有渗漏现象。

如果有渗漏现象，需要及时排除问题，保证消火栓的正常使用。

安装注意事项1. 安装固定时，要确保底座与地面平稳接触，并使用合适的固化材料进行固定。

2. 所使用的管道和连接件要符合相关的技术要求，并经过水压试验，确保连接牢固，无渗漏现象。

3. 安装完成后，消防部门需要对安装的消火栓进行验收，并颁发相关的使用证书。

4. 消火栓安装完成后，要定期进行检查和维护，确保其正常工作状态。

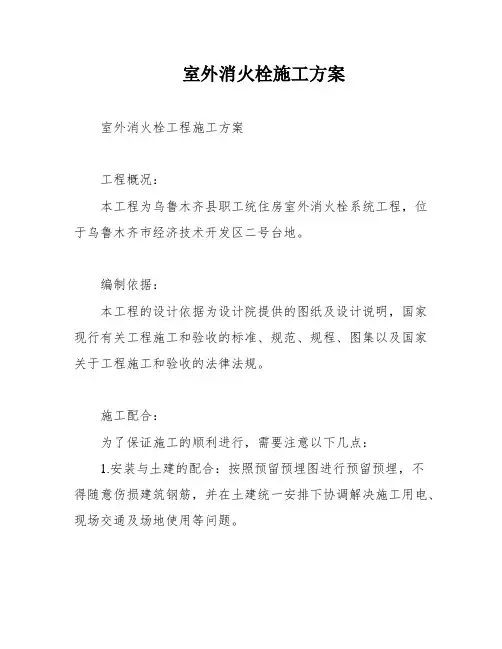

室外消火栓施工方案室外消火栓工程施工方案工程概况：本工程为乌鲁木齐县职工统住房室外消火栓系统工程，位于乌鲁木齐市经济技术开发区二号台地。

编制依据：本工程的设计依据为设计院提供的图纸及设计说明，国家现行有关工程施工和验收的标准、规范、规程、图集以及国家关于工程施工和验收的法律法规。

施工配合：为了保证施工的顺利进行，需要注意以下几点：1.安装与土建的配合：按照预留预埋图进行预留预埋，不得随意伤损建筑钢筋，并在土建统一安排下协调解决施工用电、现场交通及场地使用等问题。

2.成品保护的配合：安装施工不得随意在土建墙体上打洞，必须与土建协商确定位置及孔洞的大小，并注意对墙面、吊顶的保护，避免污染。

施工方法及技术措施：本工程消火栓系统采用热镀锌钢管，施工顺序为消火栓干管施工、立管施工、支管施工、消火栓安装、消火栓打压和冲洗调试。

在消火栓管道安装过程中，需要注意以下几点：1.管道连接必须采用与管件相适应的管件，并按图纸控制阀门、支管的位置和坡度。

2.阀门安装前应进行耐压和严密性试验，对于安装在主干管上起切断作用的闭路阀门，逐个做严密性试验。

3.管道安装完毕后进行0.8Mpa水压试验，十分钟内压力下降不超过0.02Mpa为合格。

4.管道支架安装过程中，角钢支架要用钢锯割断，保证断面整齐，并且管道支架的安装必须正确、与采暖管道接触紧密，固定牢固，不得影响结构安全。

在消火栓箱安装过程中，需要注意以下几点：1.栓口应朝外，并不应按在门轴侧。

2.栓口中心距地面1.1m，允许偏差±20mm。

3.阀门中心距箱侧面140mm，距箱后表面为100mm，允许偏差±5mm。

4.消火栓箱体安装的垂直度允许偏差为3mm。

消火栓水龙带、水枪的安装应该绑扎好快速接头后，根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。

为了保证工程质量，需要层层落实各级质量责任制，建立具有实效的项目工程质量管理体系，由公司总工程师指导，以项目工程师为首。

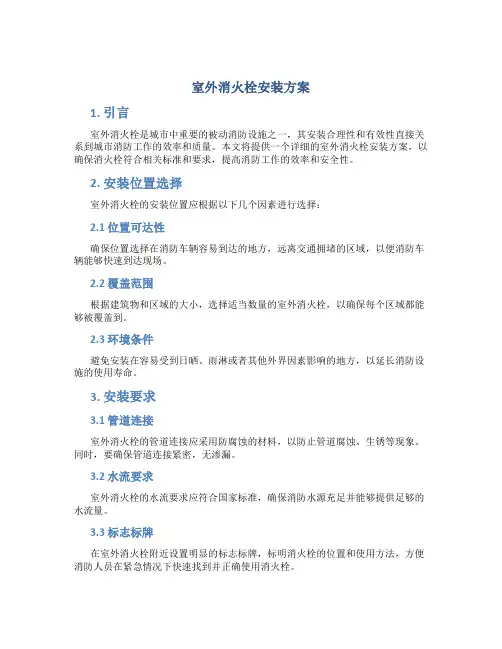

室外消火栓安装方案1. 引言室外消火栓是城市中重要的被动消防设施之一，其安装合理性和有效性直接关系到城市消防工作的效率和质量。

本文将提供一个详细的室外消火栓安装方案，以确保消火栓符合相关标准和要求，提高消防工作的效率和安全性。

2. 安装位置选择室外消火栓的安装位置应根据以下几个因素进行选择：2.1 位置可达性确保位置选择在消防车辆容易到达的地方，远离交通拥堵的区域，以便消防车辆能够快速到达现场。

2.2 覆盖范围根据建筑物和区域的大小，选择适当数量的室外消火栓，以确保每个区域都能够被覆盖到。

2.3 环境条件避免安装在容易受到日晒、雨淋或者其他外界因素影响的地方，以延长消防设施的使用寿命。

3. 安装要求3.1 管道连接室外消火栓的管道连接应采用防腐蚀的材料，以防止管道腐蚀、生锈等现象。

同时，要确保管道连接紧密，无渗漏。

3.2 水流要求室外消火栓的水流要求应符合国家标准，确保消防水源充足并能够提供足够的水流量。

3.3 标志标牌在室外消火栓附近设置明显的标志标牌，标明消火栓的位置和使用方法，方便消防人员在紧急情况下快速找到并正确使用消火栓。

4. 安装步骤4.1 测量与布局根据建筑物和区域规划，确定室外消火栓的安装位置，并进行测量与布局，确保消火栓的位置和数量满足规划要求。

4.2 管道连接根据消防设计方案，将管道连接至主干管道，确保管道连接紧密，无渗漏。

4.3 安装消火栓和配件将消火栓和配件按照规定的安装要求进行安装，包括消火栓箱、进水口、出水口等。

4.4 连接电源对于需要电力驱动的室外消火栓，需要连接电源，确保室外消火栓的正常工作。

4.5 安装标志标牌在室外消火栓附近设置明显的标志标牌，标明消火栓的位置和使用方法，确保消防人员能够快速找到并正确使用消火栓。

5. 安全注意事项在室外消火栓的安装过程中，需要注意以下几个安全事项：•安装人员必须具备相关的安全知识和技能，严格按照操作规程进行操作。

•安装过程中，必须使用符合相关标准的安全设备和工具，以减少安装过程中的意外风险。

室外消火栓设计规范(通用版)Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.（安全管理）单位：___________________姓名：___________________日期：___________________室外消火栓设计规范(通用版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。

显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。

室外消火栓是设置在建筑物外面消防给水管网上的供水设施，主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火。

所以，室外消火栓系统也是扑救火灾的重要消防设施之一。

一、室外消防给水管网的设计室外消防给水管道可采用高压、临时高压和低压管道。

城镇、居住区、企业事业单位的室外消防给水，一般均采用低压给水系统，而且，常常与生产、生产给水管道合并使用。

但是，高压或临时高压给水管道为确保供水安全，应与生产、生活给水管道分开，设置独立的消防给水管道。

（一）按水压要求分类1、高压给水管网。

是指管网内经常保持足够的压力，火场上不需使用消防车或其他移动式水泵加压，而直接由消火栓接出水带、水枪灭火。

当建筑高度小于等于24m时，室外高压给水管道的压力应保证生产、生活、消防用水量达到最大，且水枪布置在保护范围内任何建筑物的最高处时，水枪的充实水柱不应小于10m。

当建筑物高度大于24m时，应立足于室内消防设备扑救火灾。

2、临时高压给水管网。

在临时高压给水管道内，平时水压不高，通过高压消防水泵加压，使管网内的压力达到高压给水管道的压力要求。

室外消火栓的正确使用方法
室外消火栓的正确使用方法
一、室外消火栓的正确安装
1.在安装消火栓时，应将消火栓安装在可以防止水泥灰尘和灰尘堆积的地方，避免影响。

2.安装消火栓时，应注意尽量与墙壁距离短，确保在消防车途经的时候，可以轻松取用水来灭火。

3.安装完毕后，应上锁，避免被人误碰，造成伤害。

二、室外消火栓的使用方法
1.消火栓开锁时，应严格按照消防规范执行，以免出现意外。

2.开锁后，紧跟其后的灭火操作，一般用消防栓或其他设备取用消火栓水源，迅速进行灭火，请注意，不要将消火栓水源用于任何不是灭火的目的。

3.使用完毕后，应及时关闭消火栓，千万不要拉起消防栓，否则会影响消防救援和灭火工作的正常进行。

4.用完消火栓后，表面应注意保持清洁，并定期检查是否存在损坏、松动等现象，及时发现问题，及时更换。

室外消防栓安装标准室外消防栓是城市消防设施的重要组成部分，其安装标准直接关系到消防安全。

下面就室外消防栓的安装标准进行详细介绍。

一、安装位置室外消防栓应安装在建筑物外墙或者室外消防栓井内，距离建筑物不得小于1.5米，距离道路不得小于1.5米，距离消防车道不得小于3米。

同时，室外消防栓应设置在易于发现、接近、操作和维修的地方。

二、安装高度室外消防栓的安装高度应符合以下要求：1.室外消防栓的出水口高度应不低于0.6米，不高于1.2米。

2.室外消防栓的控制阀手柄高度应不低于0.8米，不高于1.5米。

3.室外消防栓的标志牌应设置在控制阀手柄上方，高度不低于1.5米。

三、安装方式室外消防栓的安装方式应符合以下要求：1.室外消防栓应采用固定式安装，不得采用活动式安装。

2.室外消防栓应采用地下式安装，不得采用地上式安装。

3.室外消防栓的安装应牢固可靠，不得出现倾斜、松动等情况。

四、管道连接室外消防栓的管道连接应符合以下要求：1.室外消防栓的管道连接应采用可靠的连接方式，不得出现漏水、渗水等情况。

2.室外消防栓的管道连接应采用耐腐蚀、耐高压的材料，如不锈钢、铜等。

3.室外消防栓的管道连接应符合国家相关标准和规定。

五、维护保养室外消防栓的维护保养应符合以下要求：1.室外消防栓应定期进行检查和维护，确保其正常运行。

2.室外消防栓的控制阀手柄应保持畅通，不得出现卡滞、松动等情况。

3.室外消防栓的标志牌应清晰可见，不得模糊、脱落等情况。

4.室外消防栓的管道连接应定期检查，确保其无漏水、渗水等情况。

室外消防栓的安装标准是保障消防安全的重要措施，必须严格按照相关标准进行安装和维护。

只有这样，才能确保室外消防栓在火灾发生时发挥最大的作用，保障人民生命财产安全。

第一节室外地上式消火栓安装图【1】总说明1、设计依据《室外消火栓通用技术条件》GB4452《消火栓连接器》GB4453《平面、突面板式平焊钢制管法兰》GB/T91192、适用范围本图集适用于室外消火栓及相关设备的布置、安装及其井室的设置。

3、消火栓的型号及规格消火栓分为地上式消火栓和地下式消火栓两种类型。

应根据消火栓是否允许露出地面进行选型。

室外消火栓的型号及规格注：地上式消火栓中SS150/80规格不常使用需采用此规格时请与当地消防部门联系。

4、消火栓的结构及特点（1）消火栓一般由栓体、内置出水阀、泄水装置、法兰接管和弯管底座等组成。

（2）消火栓进水口采用法兰连接。

（3）消火栓出水口与消防水带采用内扣式连接与消防车吸水管采用螺纹连接。

SA100-1.0和SA100-1.6型消火栓与消火栓连接器采用快速接头方式连接。

（4）检修蝶阀采用对夹式连接。

检修闸间采用法兰连接。

（5）压力为1.0MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用承插连接。

1）压力为1.6MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用法兰连接。

2）压力为1.0MPa的铸铁消火栓三通与给水管道采用承插连接。

3）钢制消火栓三通、等径钢制弯头采用法兰连接。

法兰连接尺寸执行国家标准《平面、突面板式平焊钢制管法兰》GB/T9119。

（6）为适应冰冻深度的需要在消火栓栓体中间、内置出水间之上可按档加设法兰接管每档250mm。

覆土深度最多不得大于3m（订货时应说明法兰接管的长度）。

（7）消火栓设有自动泄水装置当内置出水间关闭时自动放空消火栓内留存的积水以防消火栓冻裂。

（8）法兰接管、弯管底座、等径钢制弯头、消火栓三通和检修蝶闲（对夹式蝶阀）均由消火栓厂配套供货。

5、消火栓安装形式（1）消火栓的安装形式分为支管安装和干管安装。

支管安装又分为浅装和深装。

地上式消火栓干管安装形式根据是否设有检修蝶阀和阀门井室分为I型和II型。

第一节室外地上式消火栓安装图【1】总说明1、设计依据《室外消火栓通用技术条件》GB4452《消火栓连接器》GB4453《平面、突面板式平焊钢制管法兰》GB/T91192、适用范围本图集适用于室外消火栓及相关设备的布置、安装及其井室的设置。

3、消火栓的型号及规格消火栓分为地上式消火栓和地下式消火栓两种类型。

应根据消火栓是否允许露出地面进行选型。

室外消火栓的型号及规格注：地上式消火栓中SS150/80规格不常使用需采用此规格时请与当地消防部门联系。

4、消火栓的结构及特点（1）消火栓一般由栓体、内置出水阀、泄水装置、法兰接管和弯管底座等组成。

（2）消火栓进水口采用法兰连接。

（3）消火栓出水口与消防水带采用内扣式连接与消防车吸水管采用螺纹连接。

SA100-1.0和SA100-1.6型消火栓与消火栓连接器采用快速接头方式连接。

（4）检修蝶阀采用对夹式连接。

检修闸间采用法兰连接。

（5）压力为1.0MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用承插连接。

1）压力为1.6MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用法兰连接。

2）压力为1.0MPa的铸铁消火栓三通与给水管道采用承插连接。

3）钢制消火栓三通、等径钢制弯头采用法兰连接。

法兰连接尺寸执行国家标准《平面、突面板式平焊钢制管法兰》GB/T9119。

（6）为适应冰冻深度的需要在消火栓栓体中间、内置出水间之上可按档加设法兰接管每档250mm。

覆土深度最多不得大于3m（订货时应说明法兰接管的长度）。

（7）消火栓设有自动泄水装置当内置出水间关闭时自动放空消火栓内留存的积水以防消火栓冻裂。

（8）法兰接管、弯管底座、等径钢制弯头、消火栓三通和检修蝶闲（对夹式蝶阀）均由消火栓厂配套供货。

5、消火栓安装形式（1）消火栓的安装形式分为支管安装和干管安装。

支管安装又分为浅装和深装。

地上式消火栓干管安装形式根据是否设有检修蝶阀和阀门井室分为I型和II型。

2023年室外消火栓安装方法一、前期准备工作1. 设计方案和施工图纸：在安装室外消火栓之前，需要事先进行设计方案和制定相应的施工图纸。

设计方案需要考虑到室外消火栓的位置、数量、布局以及与周围环境的协调等因素。

2. 确定消火栓的种类和规格：室外消火栓种类较多，根据实际需要选择合适的种类和规格。

常见的消火栓有地下消火栓、立式消火栓和壁挂式消火栓等。

3. 采购相关材料和设备：根据设计方案和施工图纸，采购所需的消火栓、管材、接头、连接件、阀门等。

二、施工步骤1. 确定安装位置：根据设计方案和施工图纸，确定室外消火栓的具体安装位置。

考虑到实际使用需要和方便维护，一般室外消火栓的位置会选择在开阔的区域，远离建筑物和其他障碍物。

2. 准备开挖工作：在确定好安装位置后，进行开挖工作。

开挖的深度和尺寸需根据消火栓的种类和规格来确定。

确保开挖的土壤坚实，并且不会发生塌方。

3. 安装地下管道系统：根据施工图纸，安装地下管道系统。

根据实际需要，可以采用混凝土管槽、钢管或者塑料管等。

管材要连接牢固，确保管道系统的完整性和稳定性。

4. 安装消火栓本体：在地下管道系统完成后，将消火栓本体安装到预留的位置上。

根据具体的种类和规格，安装消火栓的过程中要注意阀门的正常开闭和连接件的紧固。

5. 连接供水系统：将地下管道系统与供水系统进行连接。

确保连接处的密封性和稳定性，防止漏水和松动。

6. 试压和验收：在完成室外消火栓的安装后，进行试压工作。

通过施加一定的水压来测试消火栓及管道系统的耐压性和完好性。

确认安装无误后，进行验收工作，满足相应的规范和标准。

三、后期维护和管理1. 定期检查和维护：定期对室外消火栓进行检查和维护工作，确保其处于正常运行状态。

包括清理周围的杂物，保持消火栓的通畅和正常工作；检查阀门和连接件的紧固情况，确保其正常开闭和不漏水；进行必要的润滑和防锈处理等。

2. 培训和应急演练：对相关人员进行室外消火栓的使用培训，掌握基本的操作技能和注意事项。

室外消火栓安装方法室外消火栓是防火设施的重要组成部分，通常安装在楼宇或公共场所的室外区域，用于提供消防水源。

正确的安装室外消火栓对于保障消防安全至关重要。

以下是关于室外消火栓安装的详细步骤和注意事项。

第一步：选择安装位置首先需要选择合适的安装位置。

室外消火栓应尽可能地靠近建筑物或公共场所的出入口处，以便消防车辆接近并使用。

同时，室外消火栓的安装位置应保证易于操作，避免有障碍物阻挡，确保消防人员能够方便地接近并使用。

第二步：制定安装方案在选择安装位置之后，需要根据实际情况制定安装方案。

安装方案应包括室外消火栓的数量、布局、管线连接等内容。

室外消火栓一般按照一定的距离间隔进行设置，具体间隔距离可以根据相关消防规范的要求来确定。

第三步：施工准备进行施工之前，需要准备好所需的工具和材料。

一般来说，室外消火栓的安装需要使用到各种工具，例如钻孔机、电锤、管道连接工具等。

此外，还需要准备好安装所需的管道、阀门、接头等材料。

第四步：开挖安装坑按照制定好的安装方案，在安装位置附近开挖安装坑。

安装坑的大小和深度应根据实际情况进行调整，以确保安装能够顺利进行。

开挖安装坑时要特别注意地下管线的位置，避免损坏其他设施。

第五步：安装管道和阀门在安装坑开挖完毕后，需要开始安装室外消火栓的管道和阀门。

首先，将管道依次安装好，确保连接紧密，并对连接处进行密封处理，以防漏水。

然后，安装阀门和其他相关设备。

第六步：连接消火栓在管道和阀门安装完毕后，需要将室外消火栓连接到管道上。

这需要根据消火栓的型号和接口类型来选择合适的连接方式，并确保连接牢固。

第七步：测试和调试安装完毕后，需要对室外消火栓进行测试和调试。

首先，打开水源，检查管道和连接处是否有漏水现象。

然后，打开室外消火栓，检查水流是否正常，阀门是否灵活，并确保消防水流通畅。

第八步：验收和维护在室外消火栓安装完成后，需要进行验收。

验收时需要根据相关消防规范的要求来进行检查，并确保安装符合标准。

室外消火栓安装方法范本一、准备工作1. 根据设计要求，确定室外消火栓的安装位置和数量，并确保场地平整、无障碍物。

2. 联系相关部门，了解并遵守消防设备安装的相关规定和标准。

二、材料与工具准备1. 确定所需的材料和工具清单，包括消火栓箱体、连接管道、阀门、螺栓等。

2. 确保材料的质量符合国家标准，并按照相关要求进行验收。

三、箱体固定1. 根据设计要求，在确定的位置挖掘消火栓箱体的基坑。

2. 清理基坑内部的土壤和杂物，并进行坑底的垫层处理。

3. 将消火栓箱体放置在基坑内，使用水平仪进行调整，确保箱体水平。

4. 固定箱体，将螺栓穿过箱体的固定孔和基坑中的预埋铁板，并用螺母进行紧固。

四、管道连接1. 将消火栓箱体上的进、出水口与水源系统进行连接。

2. 根据设计要求，在进、出水口处安装连接管道，并使用密封胶和螺栓进行固定。

3. 检查管道连接是否紧密，并确保没有渗漏。

五、阀门安装1. 根据设计要求，在进、出水口与连接管道之间安装适配的阀门。

2. 使用扳手或梅花扳手，将阀门与管道连接，确保连接处无松动。

六、灭火器具安装1. 根据设计要求，在箱体内部安装灭火器具，如灭火器、消防水枪等。

2. 将灭火器具固定在消火栓箱体的相应位置，确保牢固可靠。

七、系统测试与调试1. 在安装完成后，需进行系统测试与调试。

2. 打开进、出水口的阀门，接通水源，检查系统中的各个部件是否正常工作。

3. 检查水流是否畅通，阀门是否灵活，各个部件是否完好。

4. 确保系统运行正常后，进行最终的完工验收。

八、安全操作培训1. 进行相关人员的安全操作培训，包括消防设备的使用方法、维护与保养等。

2. 提供相关的使用手册和操作指南，确保人员能够正确操作消火栓。

以上是室外消火栓安装的方法范本，通过按照上述步骤进行操作，可以确保消火栓的安装质量和性能。

希望以上内容能对你有所帮助。
