给排水计算书汇总

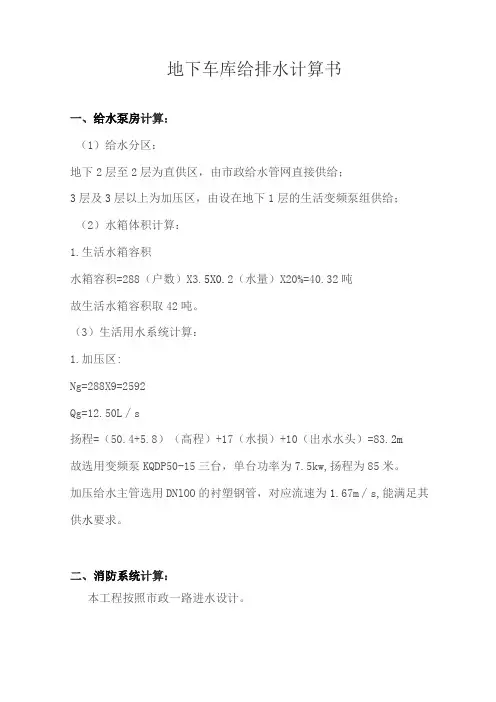

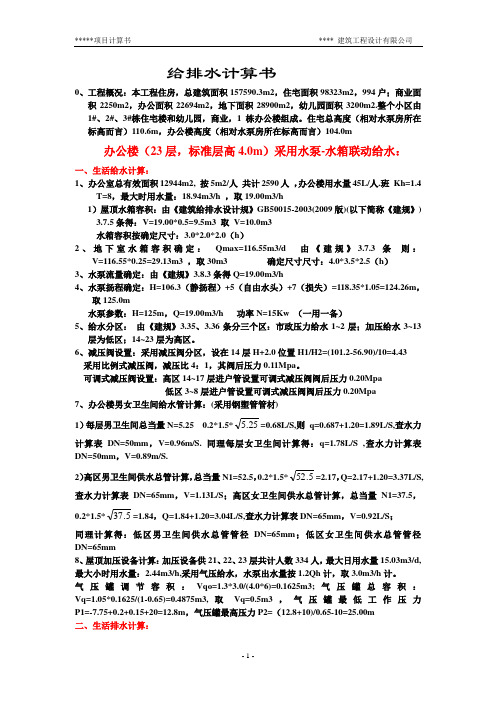

给排水计算书0、工程概况：本工程住房，总建筑面积157590.3m2，住宅面积98323m2，994户；商业面积2250m2，办公面积22694m2，地下面积28900m2，幼儿园面积3200m2.整个小区由1#、2#、3#栋住宅楼和幼儿园，商业，1栋办公楼组成。

住宅总高度（相对水泵房所在标高而言）110.6m，办公楼高度（相对水泵房所在标高而言）104.0m办公楼（23层，标准层高4.0m）采用水泵-水箱联动给水：一、生活给水计算：1、办公室总有效面积12944m2, 按5m2/人共计2590人，办公楼用水量45L/人.班Kh=1.4T=8，最大时用水量：18.94m3/h ，取19.00m3/h1）屋顶水箱容积：由《建筑给排水设计规》GB50015-2003(2009版)(以下简称《建规》)3.7.5条得：V=19.00*0.5=9.5m3 取V=10.0m3水箱容积按确定尺寸：3.0*2.0*2.0（h）2、地下室水箱容积确定：Qmax=116.55m3/d 由《建规》3.7.3条则：V=116.55*0.25=29.13m3 ，取30m3 确定尺寸尺寸：4.0*3.5*2.5（h）3、水泵流量确定：由《建规》3.8.3条得Q=19.00m3/h4、水泵扬程确定：H=106.3（静扬程）+5（自由水头）+7（损失）=118.35*1.05=124.26m，取125.0m水泵参数：H=125m，Q=19.00m3/h 功率N=15Kw （一用一备）5、给水分区：由《建规》3.35、3.36条分三个区：市政压力给水1~2层；加压给水3~13层为低区；14~23层为高区。

6、减压阀设置：采用减压阀分区，设在14层H+2.0位置H1/H2=(101.2-56.90)/10=4.43采用比例式减压阀，减压比4：1，其阀后压力0.11Mpa。

可调式减压阀设置：高区14~17层进户管设置可调式减压阀阀后压力0.20Mpa低区3~8层进户管设置可调式减压阀阀后压力0.20Mpa7、办公楼男女卫生间给水管计算：(采用钢塑管管材).5=0.68L/S,则q=0.687+1.20=1.89L/S,查水力1）每层男卫生间总当量N=5.25 0.2*1.5*25计算表DN=50mm，V=0.96m/S. 同理每层女卫生间计算得：q=1.78L/S ,查水力计算表DN=50mm，V=0.89m/S.52=2.17，Q=2.17+1.20=3.37L/S, 2）高区男卫生间供水总管计算，总当量N1=52.5，0.2*1.5*5.查水力计算表DN=65mm，V=1.13L/S；高区女卫生间供水总管计算，总当量N1=37.5，37=1.84，Q=1.84+1.20=3.04L/S,查水力计算表DN=65mm，V=0.92L/S；0.2*1.5*5.同理计算得：低区男卫生间供水总管管径DN=65mm；低区女卫生间供水总管管径DN=65mm8、屋顶加压设备计算：加压设备供21、22、23层共计人数334人，最大日用水量15.03m3/d,最大小时用水量：2.44m3/h,采用气压给水，水泵出水量按1.2Qh计，取3.0m3/h计。

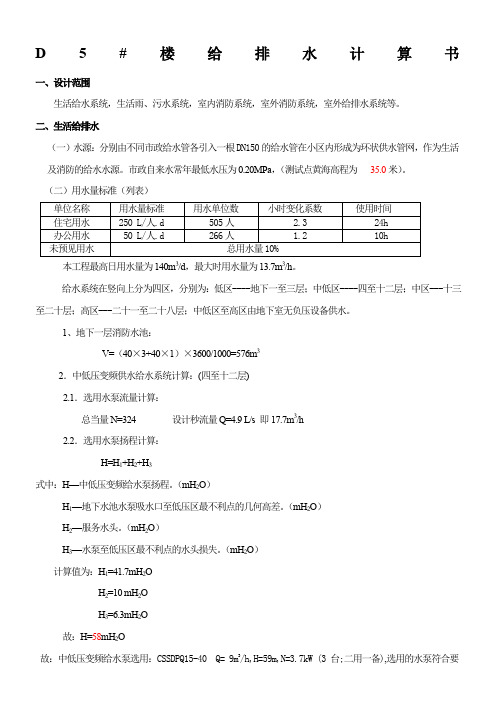

D5#楼给排水计算书一、设计范围生活给水系统，生活雨、污水系统，室内消防系统，室外消防系统，室外给排水系统等。

二、生活给排水（一）水源：分别由不同市政给水管各引入一根DN150的给水管在小区内形成为环状供水管网，作为生活及消防的给水水源。

市政自来水常年最低水压为0.20MPa，（测试点黄海高程为35.0米）。

（二）用水量标准（列表）本工程最高日用水量为140m3/d，最大时用水量为13.7m3/h。

给水系统在竖向上分为四区，分别为：低区----地下一至三层；中低区----四至十二层；中区---十三至二十层；高区---二十一至二十八层；中低区至高区由地下室无负压设备供水。

1、地下一层消防水池：V=（40×3+40×1）×3600/1000=576m32．中低压变频供水给水系统计算：(四至十二层)2.1．选用水泵流量计算：总当量N=324 设计秒流量Q=4.9 L/s 即17.7m3/h2.2．选用水泵扬程计算：H=H1+H2+H3式中：H—中低压变频给水泵扬程。

（mH2O）H1—地下水池水泵吸水口至低压区最不利点的几何高差。

（mH2O）H2—服务水头。

（mH2O）H3—水泵至低压区最不利点的水头损失。

（mH2O）计算值为：H1=41.7mH2OH2=10 mH2OH3=6.3mH2O故：H=58mH2O故：中低压变频给水泵选用：CSSDPQ15-40 Q= 9m3/h,H=59m,N=3.7kW (3台;二用一备),选用的水泵符合要求。

3．中压变频供水给水系统计算：(十三至二十层)3.1．选用水泵流量计算：总当量N=288 设计秒流量Q=4.4 L/s 即16.9m3/h3.2．选用水泵扬程计算：H=H1+H2+H3式中：H—中压变频给水泵扬程。

（mH2O）H1—地下水池水泵吸水口至低压区最不利点的几何高差。

（mH2O）H2—服务水头。

（mH2O）H3—水泵至低压区最不利点的水头损失。

给排水专业计算书一．概述本楼为地上25层，地下两层，属一类高层住宅楼。

一至七层为办公，八层以上为住宅，地下一层，地下二层为车库。

建筑高度87.3m。

二．生活给水系统2.1生活用水水源：生活给水水源为市政自来水，市政自来水压力P≥0.35a。

本建筑生活给水分高中低三个区。

七层及以下部分住宅为低区；八至十六层为中区；十七层及其以上为高区。

低区生活用水利用市政自来水的压力直接供应；中区、高区生活用水分别采用恒压变流量的变频给水设备加压供水。

系统均为下行上给的供水方式。

2.2生活给水用水量表最大日用水量为：Q=115.15（m3/d）总最大小时用水量为：Q h=12.84（m3/h）三．生活排水：各建筑物内的排水以生活排水为主，采用污废合流排放制。

生活排水量按生活给水量的85%计。

消防电梯集水坑设两台WQ65-15-5.5型潜污泵，一用一备，容积不小于最大一台水泵5min的出水量，即：V=（65/60）×5=5.4m3四．室内消火栓系统：4.1系统消防用水量系统采用临时高压制，消防用水量为40L/s，火灾延续时间为2小时。

系统给水设备3号楼内设防。

4.2消防供水压力消火栓选用：65mm口径，19mm水枪，长度25m麻质衬胶水龙带。

1．消火栓口所需水压计算公式：H xh=H q+h d+H k=q xh2/B+A d L d q xh2+H kH xh =Hq+hd+HkH xh -消火栓口的水压Hq-水枪喷嘴处的压力hd-水带的水头损失Hk-消火栓口水头损失Hq= af*Hm/(1-∮*af*Hm)Hd=A d*L d q xh2*10 ;( A d-水带阻力系数；L d－水带长度)消火栓栓口水头损失Hk＝2m H2O∮=0.0097,B=1.577,AZ=0.0043 ，af可根据计算所得Hm进行选择。

故，水枪出水量q xh=5.0L/s ，水枪充实水柱长度为11.4m，计算：Hq= af*Hm/(1-∮*af*Hm)=1.2×11.4/（1－0.0097×1.2×11.4）＝15.7m H2OHd= A d*L d q xh2*10＝0.0043×25×25×10＝26KPa=2.6米水柱Hk＝2m H2O故栓口压力Hxh＝15.7+2.6+2＝20.3米水柱2．消火栓管道进户处的供水压力：P=20.3+87.3-1.9+2+ (200x18.1/1000+90x26.9/1000)x1.2=111.1水柱3．消火栓系统每根立管最小流量15L/s，每支水枪最小流量5L/s，支管采用DN70，立管采用DN100， v=1.72m/s i=0.06 （m/m ）五.湿式自动喷水灭火系统一至七层办公、地下车库内设自喷保护。

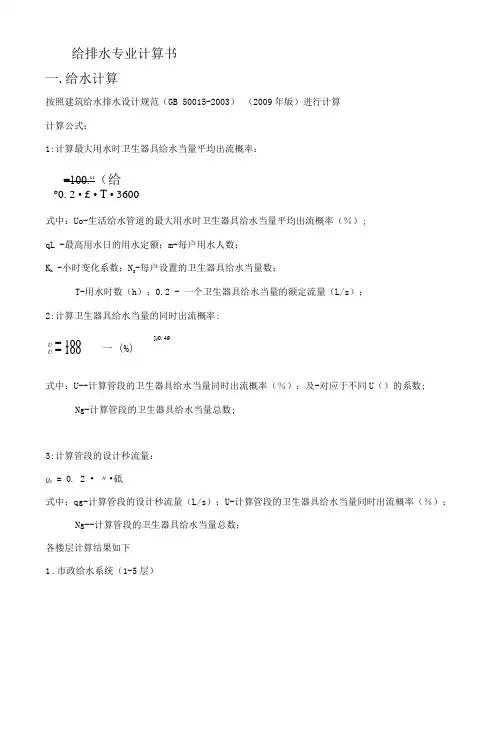

给排水专业计算书 一.给水计算按照建筑给水排水设计规范（GB 50015-2003） （2009年版）进行计算 计算公式：1:计算最大用水时卫生器具给水当量平均出流概率：=100.“（给 °0. 2 • £ • T • 3600式中：Uo-生活给水管道的最大用水时卫生器具给水当量平均出流概率（％）; qL -最高用水日的用水定额；m-每户用水人数； K h -小时变化系数；N g -每户设置的卫生器具给水当量数；T-用水时数（h ）；0.2 - 一个卫生器具给水当量的额定流量（L/s ）；2:计算卫生器具给水当量的同时出流概率:])0. 49一 (%)式中：U--计算管段的卫生器具给水当量同时出流概率（％）；及-对应于不同U （）的系数;Ng-计算管段的卫生器具给水当量总数;3:计算管段的设计秒流量：Q g = 0. 2 • 〃•砥式中：qg-计算管段的设计秒流量（L/s ）；U-计算管段的卫生器具给水当量同时出流概率（％）；Ng--计算管段的卫生器具给水当量总数；各楼层计算结果如下 1 .市政给水系统（1-5层）U = 100 U= 100计算结果：入口压力：90.06米水柱各楼层计算结果如下各层用水点压力计算表2.加压给水系统（6-11层）各楼层计算结果如下各层用水点压力计算表3.加压给水系统（12-17层）各楼层计算结果如下各层用水点压力计算表二.排水计算采用当量法计算计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法基本计算公式Qp =12a 收+Qmax式中：qp-计算管段的排水设计秒流量（L/s）Np-计算管段的卫生器具排水当量总数qmax-计算管段上最大一个卫生器具的排水流量（L/S）Q -根据建筑物用途而定的系数：1.5 计算结果：1.卫生间污水系统：立管伸顶通气管，底层单独排出2.1 2 5. 70 1.88 1102 3 11.40 2.61 1103 4 17. 10 2. 74 1104 5 22.80 2. 86 1105 6 28. 50 2.96 1106 7 34.20 3. 05 1107 8 39. 90 3. 14 1108 9 45.60 3. 22 1109 10 51.30 3. 29 11010 11 57.00 3. 36 11011 12 62.70 3. 43 11012 13 68.40 3. 49 11013 14 74. 10 3. 55 11014 15 79. 80 3.61 11015 16 85. 50 3. 66 11016 17 91.20 3. 72 1102.厨房废水系统：立管伸顶通气管，底层单独排出前编后编当量流量管径充满度流速坡度号号(Ng) (1/s) (DN) h/D (m/s) (m/m)1 2 1.00 0. 33 1102 3 2.00 0. 66 1103 4 3.00 0. 99 1104 5 4. 00 1.32 1105 6 5.00 1.65 1106 7 6. 00 1.98 1107 8 7.00 2.31 1108 9 8. 00 2.51 1109 10 9. 00 2. 54 11010 11 10. 00 2. 57 11011 12 11.00 2. 60 11012 13 12.00 2. 62 11013 14 13. 00 2. 65 11014 15 14.00 2. 67 11015 16 15. 00 2. 70 11016 17 16. 00 2. 72 1103.阳台废水系统：立管伸顶通气管，底层单独排出前编 后编 当量流量 管径 充满度 流速 坡度 号号(Ng) (1/s)(DN)h/D(m/s)(m/m)121.500. 50752 3 3.00 0.8175 3 4 4. 50 0. 88 75 4 5 6. 00 0. 94 757 5 6 7. 50 0. 99 75 6 7 9. 001.04 75 7 8 10. 50 1.08 75 8 9 12.00 1. 12 75 9 10 13. 50 1. 16 75 10 11 15.00 1.20 75 11 12 16. 50 1.23 75 12 13 18.00 1.26 75 13 14 19. 50 1.29 75 14 15 21.00 1.32 75 15 16 22.50 1.35 75 16 1724. 001.3875三.消火栓计算消火栓系统计算（新规范）计算原理参照《全国民用建筑工程设计技术措施2009》，《建筑给水排水工程》（中国建筑工业出 版社）基本计算公式 1、最不利点消火栓流量：Qxh = J 即g 式中：qxh-水枪喷嘴射出流量（L/s ）（依据规范需要与水枪的额定流量进行比较，取较大值）B -水枪水流特性系数Hq-水枪喷嘴造成一定长度的充实水柱所需水压（mH?。

给排水设计一、设计依据：1、《建筑给水排水设计规范》GB 50015-2003；2、《全国民用建筑工程设计技术措施•给水排水》；3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)；4、《自动喷水灭火系统设计规范》GBJ 50084-2001；5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)；6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；8、其它现行的有关设计规范、规程和规定；9、有关主管部门对方案设计的审查意见；10、业主提出的设计要求；11、建筑工种提供的图纸；二、设计范围：本工程主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。

三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。

室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等，利用城市管网水压直接供给。

其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。

2、用水量计算：⑴办公用水：人数：主楼地上部分面积为7433m2,副楼面积为3083m2，有效面积为建筑面积60%，每人使用面积按6m2计，则办公人数为：（7433+3083）×60%/6=1052，取1000人；用水量标准：50 L/人·班；时变化系数：K＝1.2；使用时间：10小时；最高日用水量：Q d1＝50×1000／1000＝50 m3/day最大时用水量：Q h1＝50×1.2／10＝6 m3/hr平均时用水量：Q h平1＝50／10＝5m3/hr⑵道路地面冲洗用水和绿化用水：用水量标准： 2 L/ m2·次；使用时间：以2 h/ 次，上、下午各一次计；面积：约4000 m2；最高日用水量：Q d2＝2×4000×2／1000＝16 m3/day最大时用水量：Q h2＝16／4＝4 m3/hr平均时用水量：Q h平2＝4 m3/hr⑶未预见水量：按用水量10～15 %计。

第一章设计任务及资料一、设计任务亳州市污水处理厂工艺设计二、设计目的及意义（一）、设计目的亳州市市位于安徽省西北部，暖温带半湿润季风气候。

随着人口的增加，工业的发展，水污染日趋严重，污水大量排入附近涡河。

为防止水污染，根据城市规划，决定在该市东南大寺镇兴建一座污水厂，经处理后的水排入附近河流或工业回用。

污水处理厂拟建在该市东南的崔家花园村附近，服务面积65平方公里，服务区居住建筑有较完善的给排水设施。

污水由生活污水和工业废水组成。

工业污水占55％，生活污水占45％，工业废水在排入城市管网前要求在厂内进行无害化处理。

（二）、设计意义设计是实现高等工科院校培养目标所不可缺少的教学环节，是教学计划中的一个有机组成部分，是培养学生综合运用所学的基础理论、基础知识以及分析解决实际问题能力的重要一环。

它与其他教学环节紧密配合，相辅相成，在某种程度上是前面各个环节的继续、深化和发展。

我国城市污水处理相对于国外发达国家、起步较晚。

近200年来，城市污水处理已从原始的自然处理、简单的一级处理发展到利用各种先进技术、深度处理污水，并回用。

处理工艺也从传统活性污泥法、氧化沟工艺发展到A/O、A2/O、AB、SBR（包括CCAS工艺）等多种工艺，以达到不同的出水要求。

虽然如此，我国的污水处理还是落后于许多国家。

在我们大力引进国外先进技术、设备和经验的同时，必须结合我国发展，尤其是当地实际情况，探索适合我国实际的城市污水处理系统。

其次，做本设计可以使我得到很大的提高，可在不同程度上提高调查研究，查阅文献，收集资料和正确熟练使用工具书的能力，提高理论分析、制定设计方案的能力以及设计、计算、绘图的能力；技术经济分析和组织工作的能力；提高总结，撰写设计说明书的能力等。

（三）、设计要求1、污水处理厂设计原则（1）污水厂的设计和其他工程设计一样，应符合适用的要求，首先必须确保污水厂处理后污水达到排放要求。

考虑现实的经济和技术条件，以及当地的具体情况（如施工条件）。

第二部分设计计算书1 冷给水系统的计算1.1 生活用水量计算根据设计原始资料、建筑性质和卫生器具设置完善程度，依据《建筑给水排水设计规范》，该楼用水量标准及用水量见表5-1。

用水人数（用水单位数）计算如下：病床数按图示数量计算；病房带独立卫生间用水定额按300（L/床位.d）,小时变化系数按2.5,使用时间按24h;医务人员用水定额按150(L/人.班),小时变化系数2,使用时间8h;门诊部用水定额10(L/人.次),小时变化系数1.5,使用时间8h;未预见用水量及管网漏失水量按最高日用水量的10%计。

表1-1各层用水人数统计表表1-2用水量计算表由上张表可知最高日用水量201.47 m3/d，最大时用水量为25.64m3/d。

1.2.1 水泵选择水泵供应六至九层高区用水,高区最高日最大时用水量为:6.45 m3/h;扬程为:33.45+8=41.45m根据扬程流量选择 50AABH8-15*3 高效供水设备2台,一用一备,选自熊猫机械有限公司制造.1.2.2 水表选择水表的选择包括确定水表的类型及口径，水表的类型应根据水表的特性和通过水表的水质、水量、水温、水压等情况选定。

接管公称直径不超过50mm时，应采用旋翼式水表，接管公称直径超过50mm时应采用螺翼式水表。

水表的口径，在通过的水量较均匀时，应使通过水表的设计流量不大于水表的公称流量，而在通过的水量不均匀时，可按设计流量不大于水表的最大流量确定水表口径。

并应校核水表通过设计流量时，其水头损失，应满足表5-4规定：表1-2水表水头损失允许值（kPa）本工程中，由两根DN100mm的引入管引入建筑内，分别作为消防水箱补水水源和热水水箱补水管，按每条引入管内流速为1.0m/s，估算引入管的流量为15m3/h，选用LXSL-50C立式旋翼式水表，公称直径为50mm,最大流量为30m3/h，公称流量40m3/h。

水流经过水表的水头损失为：H B=q2g÷(q2max÷10)=15×15÷（30×30÷100）=2.5<12.8 kPa,符合要求。

工程计算书给排水专业工程名称工程项目工号分号计算人校正人审核人日期一、生活给水系统计算：市政给水水压为0.20Mpa；1、生活用水水压计算：（1）最不利卫生洁具所需水压估算：本工程为三层办公楼，三层卫生间淋浴器为最不利卫生洁具，三层地面标高为：H1=7.8m，管道埋深H2=1.20m，卫生洁具安装高度H3=1.8m，洁具出流最小水头H4=0.05Mpa=5m，管道沿程阻力H5=3m，则给水管道入户口处所需水压H=H1+H2+H3+H4+H5=7.8+1.20+1.8+5+3≈19m；（2）给水系统：本工程室内给水由室外市政管网直接供水。

2、生活用水秒流量计算：计算公式：设计秒流量：aqN)L(/2.0sggq g--------计算管段的设计秒流量（L/s）；N g-------计算管段的卫生器具给水当量总数；a---------根据建筑物用途而定的系数，a=1.5。

3、设计参数：4、给水管设计秒流量及管径：二、中水给水系统： 1、计算公式： 同给水计算公式 2、设计参数：3、中水管设计秒流量及管径：三、排水系统： 1、计算公式： 设计秒流量：maxp N 12.0q q p+=αq p ---------计算管段的排水设计秒流量（L/s ）; α---------根据建筑物用途而定的系数，α=2.0； N p ---------计算管段的卫生器排水当量总数；q max -------计算管段上最大一个卫生器具的排水流量（L/s ）； 2、设计参数：3、排水管设计秒流量及管径：四、室内灭火器计算：本工程是综合楼，属于中危险级A 类火灾。

保护面积为332.91平方米，根据《建筑灭火器配置设计规范》GB50140-2005规定，本工程单位灭火级别最大保护面积为U=75m 2/A ，灭火器配置设计计算如下：A U S KQ 57591.3320.1≈⨯==，按中危险级最低配置基准选用干粉磷酸铵盐手提式灭火器，型号为MF/ABC3，共4具，实际配置级别为8A,灭火距离小于20米，符合规范要求。

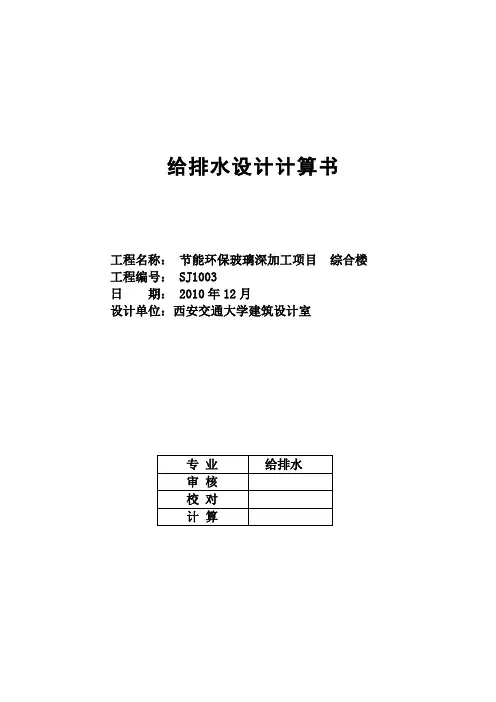

给排水设计计算书工程名称：节能环保玻璃深加工项目综合楼工程编号： SJ1003日期： 2010年12月设计单位：西安交通大学建筑设计室一，给水系统计算1.洗涤池的计算当量为 1.0,洗脸盆的计算当量为 0.75, 低位水箱蹲式大便器的计算当量为 0.5, 脚踏式蹲式大便器的计算当量为 6，小便器计算当量为0.5，淋浴器计算当量为0.75。

2.办公楼ａ=1.5 qg=0.2a*Ng^0.5各立管计算:1, J/1计算见表一;2, J/2计算见表二;2, J/3计算见表三;2, J/4计算见表四;给水入户管压力计算压力为 1.3*1.747+10+23.3+9.52=45.1m.(自由水头为10m,位置高差为23.3m,水表损失9.52m)。

二，排水系统计算1.低位水箱蹲式大便器的计算当量为 4.5,脚踏式蹲式大便器的计算当量为 4.5，洗脸盆的计算当量为 0.75，小便器的计算当量为 0.3, 洗涤池的计算当量为 1,淋浴器的计算当量为0.45，餐厅、厨房双格洗菜盆的计算当量为3.0，管材为UPVC塑料管.2.按规范办公楼排水秒流量计算公式 qp=0.12*1.5*(Np)^0.5+qm ，3.办公楼排水管计算:W/1(De125)卫生间的排水管,其秒流量为 5.99L/S , 其实际排水能力为7.5L/S ,因此可以满足要求; W/2 (DN100)厨房的排水管 ,其秒流量为3.76L/S , 其实际排水能力为4.5L/S ,因此可以满足要求;W/3 (De125)卫生间的排水管 ,其秒流量为 5.65L/S , 其实际排水能力为7.5L/S ,因此可以满足要求;W/4 (De110)卫生间的排水管 ,其秒流量为 5.28L/S , 其实际排水能力为5.4L/S ,因此可以满足要求; W/5 (De110)卫生间的排水管 ,其秒流量为5.13L/S , 其实际排水能力为5.4L/S ,因此可以满足要求; W/6 (De125)卫生间的排水管 ,其秒流量为5.58L/S , 其实际排水能力为7.5L/S ,因此可以满足要求; W/7 (De125)卫生间的排水管 ,其秒流量为6.22L/S , 其实际排水能力为7.5L/S ,因此可以满足要求; W/8 (De110)卫生间的排水管 ,其秒流量为4.91L/S , 其实际排水能力为5.4L/S ,因此可以满足要求; W/9 (De125)卫生间的排水管 ,其秒流量为6.22L/S , 其实际排水能力为7.5L/S ,因此可以满足要求。

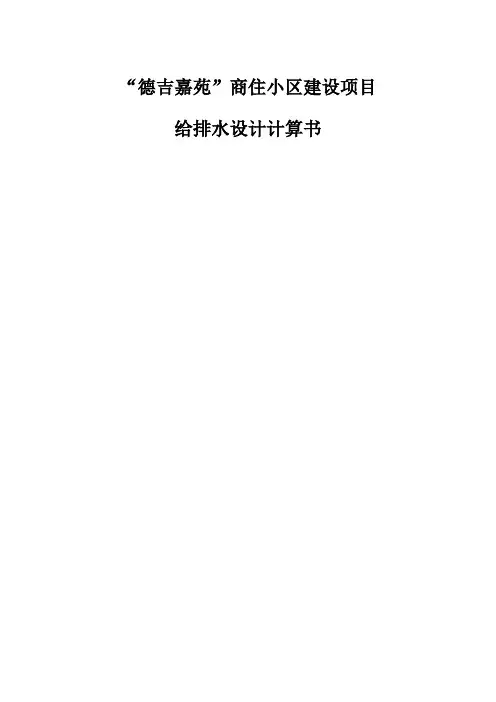

“德吉嘉苑”商住小区建设项目给排水设计计算书给排水设计计算书定线及管材按平面图所示。

一、生活冷水系统设计计算：1、最高日用水量、最大小时用水量计算：（1）最高日生活用水量计算：Q d：最高日用水量（m3/d）q：最高日生活用水定额，商业员工及顾客用水5L/m2，餐饮用水40L/人·次，宾馆客房旅客用水250L/床·d，宾馆客房员工用水80L/人·d。

N：商业面积为2268平方米，就餐人数268人，用餐次数按2.5次计，宾馆客房床位228个，宾馆客房员工人数70人。

Q d = ∑qN/1000=（5×2268+40×268×2.5+250×228+80×70）/1000=100.74m3/d（2）最大小时用水量计算Q h：最大小时用水量（m3/d）K h：小时变化系数，商业取1.5，餐饮取1.2，宾馆客房取2.0。

T：建筑物用水小时数，商业为12h，餐饮取10h，宾馆客房为24h。

Q h=∑K h Q d/T=5×2268×1.5/12+40×268×2.5×1.2/10+（250×228+80×70）×2.0/24=10.14m3/h（3）本建筑给水分2个区，三层及三层一下用水由市政管网直接供水；四层至九层，由本建筑东侧的大地下室内的生活水箱及生活变频给水泵供给（生活水箱有效容积24.00立方米；生活给水泵流量为12m3/h，扬程为62米）系统形式为上行下给式。

2、室内给水管网水力计算：（2）商业、宾馆卫生间给水设计秒流量计算：q x =0.2αN g 1/2其中q x ：计算管段的给水设计秒流量N g：计算管段的卫生器具给水当量总数α：根据建筑物用途而定的系数，取1.8（3）室内给水管网所需水压：H=H1+H2+H3+H4其中H ：建筑给水引入管前所需的水压（米水柱）H1：克服几何给水高度所需要的供水压力（米水柱）H2：管网内沿程和局部水头损失之和，其中局部损失占30%H3:水流经过水表时的水头损失（米水柱）H3＝q g2/ (q max2/10)=82/(202/10)=1.60kPa＝0.16米H4：最不利配水点所需流出水头（米水柱）（4）低区设计秒流量为3.93L/s，高区设计秒流量为8.17L/s。
