某18层高层建筑给排水设计的计算书

前言本设计的主要任务是驻马店市世纪城公寓综合楼给水排水设计。

这是一栋18 层的综合楼。

地下两层为停车场和设备间，地上1、2 层为商场，其他部分为公寓。

每套公寓均设有卫生间，内设有坐式大便器、淋浴、洗脸盆各一个。

1,2 层商场设有公共卫生间。

各层建筑面积不同 , 地下室层高为和。

1,2 层层高为 ,3 至 18 层层高为, 建筑总高度为66m。

根据建筑物性质、用途及建筑单位要求, 室内设有完善的给水排水卫生设备系统，安全可靠的消防给水系统 , 设置独立的消火栓系统及自动喷水系统 , 每个消火栓箱内设按钮 , 消防时直接启动消防泵，生活水泵自动启动。

本综合楼内的宾馆要求室内热水供应采用全天全循环集中热水供应。

本设计说明书包含建筑工程设计中的生活给水，排水，热水以及消火栓和自动喷水等设计项目。

主要内容包括生活给水系统的设计计算、消火栓给水系统的设计计算、喷淋系统的设计计算、生活污水排水系统的设计计算。

prefaceThe main task of this design is in the center of the city, jiangsuprovince, including water supply and drainage design of the hotel. Thisis a complex 26 house floor. 1 to 3 layers for the complex buildingsubsidiary recreation, 4 to 26 floors for hotel guest rooms.The rooms and suites are equipped with toilet, ther are seated toilets, bathtubs, sinks in each one. Layer construction area is different, thebasement height is m, the layers of high of m, 2 to 3 layers of highof m, 4 to 26 layers of high of m, building a total height of m.Requirements according to the nature of the building, use and construction units, indoor sanitary equipment is equipped with perfect water supplyand drainage system, safe and reliable fire protection water supply system, set up independent fire hydrant system and automatic sprinkler system,set button each fire hydrant boxes, fire when directly start the fire pump, water pumpautomatic start of life. The hotel requirements of this complex indoor hot water supply by centralized hot water supply throughout thewhole cycle. This design specification includes construction engineering in the design of the drinking water, drainage, hot water and fire hydrant and sprinkler design projects.Main contents include the drinking water system design and calculation, the calculation in the design of fire hydrant water supplysystem, the design calculation of spray system, sewage drainage systemdesign and calculation, the hotel water supply and drainage design andcalculation of expansion of preliminary design and indoor hot water supply system.目录前言 . ............................. 错误 !未定义书签。

给排水设计一、设计依据：1、《建筑给水排水设计规范》GB 50015-2003；2、《全国民用建筑工程设计技术措施•给水排水》；3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)；4、《自动喷水灭火系统设计规范》GBJ 50084-2001；5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)；6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；8、其它现行的有关设计规范、规程和规定；9、有关主管部门对方案设计的审查意见；10、业主提出的设计要求；11、建筑工种提供的图纸；二、设计范围：本工程主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。

三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。

室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等，利用城市管网水压直接供给。

其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。

2、用水量计算：⑴办公用水：人数：主楼地上部分面积为7433m2,副楼面积为3083m2，有效面积为建筑面积60%，每人使用面积按6m2计，则办公人数为：（7433+3083）×60%/6=1052，取1000人；用水量标准：50 L/人·班；时变化系数：K＝1.2；使用时间：10小时；最高日用水量：Q d1＝50×1000／1000＝50 m3/day最大时用水量：Q h1＝50×1.2／10＝6 m3/hr平均时用水量：Q h平1＝50／10＝5m3/hr⑵道路地面冲洗用水和绿化用水：用水量标准： 2 L/ m2·次；使用时间：以2 h/ 次，上、下午各一次计；面积：约4000 m2；最高日用水量：Q d2＝2×4000×2／1000＝16 m3/day最大时用水量：Q h2＝16／4＝4 m3/hr平均时用水量：Q h平2＝4 m3/hr⑶未预见水量：按用水量10～15 %计。

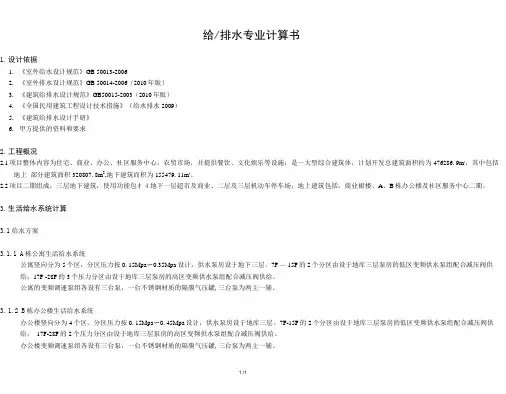

给/排水专业计算书1.设计依据1.《室外给水设计规范》GB 50013-20062.《室外排水设计规范》GB 50014-2006（2010年版）3.《建筑给排水设计规范》GB50015-2003（2010年版）4.《全国民用建筑工程设计技术措施》（给水排水2009）5.《建筑给排水设计手册》6.甲方提供的资料和要求2.工程概况2.1项目整体内容为住宅、商业、办公、社区服务中心，农贸市场，并提供餐饮、文化娱乐等设施；是一大型综合建筑体，计划开发总建筑面积约为476286. 9m:，其中包括地上部分建筑面积320807. 8m2,地下建筑而积为155479. 11m'。

2.2项目二期组成：三层地下建筑，使用功能包扌4地下一层超市及商业、二层及三层机动车停车场；地上建筑包括：商业裙楼、A、B栋办公楼及社区服务中心二期。

3.生活给水系统计算3.1给水方案3.1.1 A栋公寓生活给水系统公寓竖向分为5个区，分区压力按0. 15Mpa〜0.35Mpa设计，供水泵房设于地下三层。

7F — 15F的2个分区由设于地库三层泵房的低区变频供水泵组配合减压阀供给；17F -28F的3个压力分区由设于地库三层泵房的高区变频供水泵组配合减压阀供给。

公寓的变频调速泵组各设有三台泵，一台不锈钢材质的隔膜气压罐,三台泵为两主一辅。

3.1.2 B栋办公楼生活给水系统办公楼竖向分为4个区，分区压力按0. 15Mpa〜0. 45Mpa设计，供水泵房设于地库三层。

7F-15F的2个分区由设于地库三层泵房的低区变频供水泵组配合减压阀供给；17F-28F的2个压力分区由设于地库三层泵房的高区变频供水泵组配合减压阀供给。

办公楼变频调速泵组各设有三台泵，一台不锈钢材质的隔膜气压罐,三台泵为两主一辅。

3. 1. 3群楼商业及地库生活给水系统群楼商业及地库竖向为一个分区，分区压力按0. 15Mpa〜0.45Mpa设计，系统采用变频供水泵组加压供水；1F-6F采用变频泵直供，地库采用变频泵配合减压阀供给。

目录第一章建筑结构设计 (2)第一节工程概况 (2)第二节设计依据 (2)第三节结构选型 (3)第四节结构布置和构造要求 (4)第二章室内给水系统的设计与计算 (7)第一节室内给水系统的确定 (7)第二节设计参数的确定 (9)第三节给水管网水力计算 (13)第三章室内排水系统的设计与计算 (19)第一节建筑排水系统与排水体制 (19)第二节室内排水系统的确定 (20)第三节排水管道水力计算 (21)第四章建筑给水排水管道及卫生器具的安装 (28)第一节室内给水管道的安装 (28)第二节室内排水管道的安装 (31)第三节常用卫生器具的安装 (34)第一章建筑结构设计第一节工程概况本工程为一栋六层的住宅楼，建筑面积：地下：528.7平方米，地上3172.2平方米，建筑总高度19.1米，耐火等级为Ⅱ级，地上六层，地下一层，地下一层为储藏间，地上六层为民用住宅。

设两单元，每梯两户，户型为三室两厅，一厨两卫，每户建筑面积为129平米。

结构形式为砖混结构，抗震设防烈度为七度，合理使用年限为50年，结构安全等级为二级，基础为毛石基础。

第二节设计依据一、自然条件自然条件基本风压基本雪压标准冻深0.60 KN㎡0.40 KN㎡ 1.1m二、设计规范及使用相关图集设计规范及使用相关图集建筑结构荷载规范建筑地基基础设计规范混凝土结构设计规范建筑抗震设计规范砌体结构设计规范三、楼面设计活荷载楼面设计活荷载不上人屋面0.5 KN㎡客厅卧室 2.0 KN㎡阳台 2.5 KN㎡卫生间厨房楼梯2.0 KN㎡使用及施工堆料重量不得超过以上值四、结构计算程序：（PK.PM.2003.5）编制单位：中国建筑科学研究院PK.PM工作部。

第三节结构选型一、砌体结构形式根据楼板传递荷载的路径可分为横墙承重体系、纵墙承重体系、纵横墙承重体系。

(一)横墙承重体系的特点:1.横墙间距小，纵横墙有拉结，所以房间的整体性好，空间刚度也大，对抵抗风荷载，水平地震作用，以及地基不均匀变形有利；2.横墙承重体系，纵墙主要起维护、隔断和将横墙连成整体的作用，因此，有利于在纵墙上开设门、窗洞口，外纵墙的立面处理比较灵活；3.由于预制楼板直接放在横墙上，省去了进深梁，减少了楼盖厚度，增加了室内空间，施工也比较方便，但增加了墙体材料用量；4.竖向荷载的主要传递路线屋面(或楼面)荷载→楼板→横墙→基础→地基(二) 纵横墙承重体系的特点：1、横墙间距可以加大，房间的使用空间较横墙承重体系增加，但横墙间距受现浇板的跨度和墙体截面的限制不宜太大；2、纵横墙承受的荷载比较均匀，常常可以简化基础的类型，便于施工；3、纵横两个方向的空间刚度均比较好。

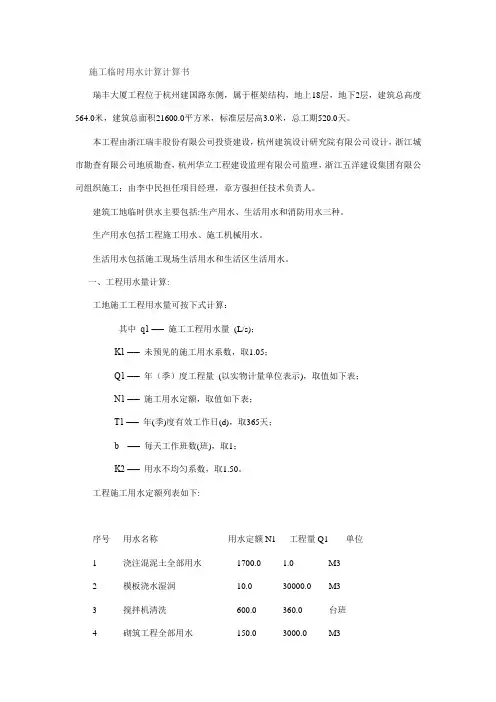

施工临时用水计算计算书瑞丰大厦工程位于杭州建国路东侧，属于框架结构，地上18层，地下2层，建筑总高度564.0米，建筑总面积21600.0平方米，标准层层高3.0米，总工期520.0天。

本工程由浙江瑞丰股份有限公司投资建设，杭州建筑设计研究院有限公司设计，浙江城市勘查有限公司地质勘查，杭州华立工程建设监理有限公司监理，浙江五洋建设集团有限公司组织施工；由李中民担任项目经理，章方强担任技术负责人。

建筑工地临时供水主要包括:生产用水、生活用水和消防用水三种。

生产用水包括工程施工用水、施工机械用水。

生活用水包括施工现场生活用水和生活区生活用水。

一、工程用水量计算:工地施工工程用水量可按下式计算：其中q1 ── 施工工程用水量(L/s)；K1 ── 未预见的施工用水系数，取1.05；Q1 ── 年（季）度工程量(以实物计量单位表示)，取值如下表；N1 ── 施工用水定额，取值如下表；T1 ── 年(季)度有效工作日(d)，取365天；b ── 每天工作班数(班)，取1；K2 ── 用水不均匀系数，取1.50。

工程施工用水定额列表如下:-------------------------------------------------------------序号用水名称用水定额N1 工程量Q1 单位1 浇注混泥土全部用水1700.0 1.0 M32 模板浇水湿润10.0 30000.0 M33 搅拌机清洗600.0 360.0 台班4 砌筑工程全部用水150.0 3000.0 M35 抹灰工程全部用水30.0 500.0 M36 浇砖200.0 500000.0 千块7 抹灰（不包括调制砂浆） 4.0 60000.0 M28 楼地面抹砂浆190.0 30000.0 M29 搅拌砂浆300.0 5000.0 M310 原土地坪、路基0.2 2000.0 M211 上水管道工程98.0 300.0 M12 下水管道工程1130.0 2000.0 M13 混凝土自然养护200.0 60000.0 M3-------------------------------------------------------------经过计算得到q1 =1.05×122712500.00×1.500/(365×1×8×3600)=18.39L/S。

给排水计算书一、生活用水 1、用水量计算：室外消防用水量：30L/S；室内消防用水量：30L/S；火灾延续时间T=3hr。

自动喷淋用水量：26L/S；火灾延续时间T=1hr。

2．给水方式1 、生活给水方式：A. 高区：采用地下室生活水池－生活变频水泵－用水点的供水方式。

生活水池及水泵房设于D 段地下室。

B. 低区：三层及三层以下直接利用市政压力供水（市政水压0.30Mpa ）。

压力复核：H （34m ）≥H1+H2+H3=11.75+12+10＝33.75mH1：最不利点与供水点最低水位高差：1+9.65+1.1；（室外管网埋深按照1m第1页共9页计算）H2：管路全部水头损失：3+3+6米（水表在生活用水工况时，取0.03Mpa ；管道倒流防止器的局部水头损失，取0.06MPa ）； H3：最低工作压力0.10MPa ；2 、水池及水箱计算：由生活（水箱）水池—变频水泵—用水点系统供水部分，水池水泵设于地下室设备房内。

3市政给水管网引入两根DN200给水管道，在建筑红线内形成给水环状管网，可以满足室外消防用水量；因此消防水池不储存室外消防用水量，消防水池有效容积取432m 3，储存全部室内消防用水量。

3 、生活变频水泵计算：生活水泵主要供给四层及四层以上部分用水：最高日用水量为354m 3/d，最大时用水量为40.50m 3/hr；高区的最高日用水量为232m 3/d,生活水池的有效容积取高区的最高日用水量的25%。

生活变频调速泵组型号 SHV20/SV3003F55T： Q=31 m3/h; 气压罐Φ800；水泵扬程计算：H ≥H 1+H2+0.01V2/2g；H 1储水池最低水位与高位水箱入口处高程差；26.75+5.85+1.2＝33.8m H 2管路（吸水管口至高位水箱入口处）的全部水头损失取1.41×1.3=1.83m； H≥33.8+15+ 1.83＝50.63米, 取55米;最不利管路水头损失计算表第2页共9页第3页共9页二、消防用水1．室内消防用水量 30 l/s消火栓给水系统静压不超过0.10MPa ，系统不分区，消火栓给水系统由消防泵直接从消防水池抽吸供水。

阳光壹佰二期给排水计算书一．工程概况：本工程为“潍坊阳光100城市广场二期”工程，建设单位为：潍坊阳光壹佰置业XX。

工程位于潍坊市奎文区，胜利东街以北，潍州路以东，北临潍坊市邮政局、市直机关事务管理局，西邻金融街（光大银行、招商银行等），东临市公安局。

本工程总建筑面积m2，其中地下建筑面积m2，地上建筑面积m2。

本工程包括2栋一类高层综合楼（9#、10#）；3栋一类高层公寓（1#、7#）。

建筑结构形式：#、#、#为框架结构，其余为剪力墙结构。

合理使用年限50年，抗震设防烈度7.5度。

耐火等级：#、#为一级，#、#、#为二级，地下室（含地下商业）为一级。

；相对标高及绝对标高详见建筑图所示。

水源情况：本建筑自市政给水管引入一路DN200给水管，见总平面图（由甲方另行委托设计），建设单位提供市政给水接，入口的水压为0.54Mpa（海拔绝对值）。

二．消防给水系统：高层公寓楼和高层办公楼共用消防水池、消防水箱及增压稳压设备，消防水池泵房位于9＃楼对应地库附近；高位消防水箱、增压设备及气压水罐设于10＃楼屋顶。

通过上表比较所示，公寓楼和办公楼的消防系统选泵流量如下：V=30×3.6×3+40×3.6×3+120×3.6=1188m3∴设计消防水池取总有效容积1188m3。

⑶．室内消防系统压力计算：A、办公区室内消火栓系统：（按照最不利点办公区室内消火栓计算）a．一楼综合楼流量为40L/S，每根竖管流量为15L/S，每支水枪为5L/S①、情况一：10＃楼（综合楼）顶层为最不利点：消火栓所需压力：H1＝（95.6+16.0+1.1）＋1.86+3.01+0.53+2.86＋21＝141.96m消火栓所需压力：H1＝（95.6+16.0+1.1）＋1.86+3.01+0.53+2.86＋21＝141.96m ∴消火栓水泵所需扬程H＝141.96×1.1＝156.2m，选泵为160m。

目录第一章设计任务说明 (1)1.1设计资料 (1)1.2设计任务及要求 (1)1.2.2要求 (1)1.3课程设计图纸及说明要求 (2)1.3.1图纸 (2)1.3.2设计计算说明书 (2)第2章方案设计说明 (3)2.1 建筑排水工程设计 (3)2.1.1 系统的选择 (3)2.1.2 系统的组成 (3)2.2 排水管道安装要求 (3)2.2.1排水管道布置的基本原则 (3)2.2.2排水管道的连接 (4)2.2.3排水管道以及设施的安装 (4)第3章建筑排水工程设计计算 (5)3.1 排水工程设计计算 (5)3.1.1排水设计秒流量 (5)3.2 排水系统水力计算 (5)3.2.1 排水管水力计算 (6)3.2.2.污水泵的计算 (15)致谢 (16)参考文献 (17)第一章设计任务说明1.1设计资料（1）给水水源该建筑以城市给水管网为水源，室外给水管网来自主体建筑距西面墙8m，接管点埋深1.5m，管径为200毫m，另一条市政给水管道距主体建筑北面15m，接管点埋深1.4m，管径为DN200，管材为铸铁管，常年提供的资用水头为0.3MPa。

（2）排水条件建筑粪便污水需经化粪池处理后方可排入城市下水道，室外排水管道位于主体建筑东面,埋深2.0m。

管径350mm，管材为混凝土管。

1.2设计任务及要求根据建筑的性质、用途和建设单位的要求，该住宅楼设有较为完善的给水排水卫生设备和集中热水供应系统;其中热水供应系统全天满足住宅楼用户要求。

1.2.1内容课程设计题目为某大厦排水工程设计，主要内容为：（1）方案设计：根据所给出的设计条件，以及有关设计规范的要求，合理确定建筑内部给水系统、排水系统的设计方案。

（2）管道系统布置：根据所选择的排水方式，综合考虑技术、经济、安全、可靠等方面的因素，合理地选择和布置卫生器具，合理地布置管道系统。

（3）设计计算：根据设计规范，确定排水的设计指标，进行建筑内部排水的设计计算，编制设计计算书。

建筑给排水计算书范本1. 引言建筑给排水计算是建筑设计的重要环节之一，它的准确性直接关系到建筑物的正常运行。

本文档旨在提供一个建筑给排水计算书的范本，便于设计师在进行给排水计算时参考和使用。

2. 计算基础在进行建筑给排水计算前，需要先掌握以下基础概念和公式：2.1 人均用水量根据建筑物的类型和用途不同，人均用水量也会有所不同。

例如，住宅类建筑一般使用的人均用水量为100升/人/天，而办公楼的人均用水量则为50升/人/天。

2.2 配管流速配管流速是指水在管道中流动的速度，它的计算公式为：流速 = 流量 / 截面积2.3 水压计算公式水压的计算可以使用以下公式：水压 = 水头 * 密度 * 重力加速度3. 计算步骤建筑给排水计算一般包括以下步骤：3.1 确定需求在开始计算之前，需要明确建筑物的用途和需求，包括人均用水量、冷热水供应方式等。

3.2 流量计算根据需求计算出给水和排水的流量，涉及到厕所、洗浴设施、厨房等各个功能区的用水量计算。

3.3 管径选择根据流量计算结果选择合适的管径，确保管道能够满足设计流量要求。

3.4 配管布局根据建筑结构、功能区的布局等因素，对给、排水管道进行布局设计。

3.5 压力计算根据配管布局和流量要求，计算出每个节点的水压。

4. 示例计算下面以一个办公楼的给排水计算为例，演示具体的计算步骤。

4.1 确定需求本办公楼总共有30层，每层有50人，冷热水分别需要供应给员工的洗手间和厨房。

4.2 流量计算根据每人50升/人/天的用水量和50人的人数，计算出每天的供水量为1500升。

4.3 管径选择根据流量计算结果，选择合适的管径，比如DN50的管道。

4.4 配管布局根据办公楼的结构和功能区的布局，设计出合理的给排水管道布局。

4.5 压力计算根据配管布局和流量要求，计算出每个节点的水压。

5. 结论本文档介绍了建筑给排水计算书的范本，包括计算基础、计算步骤和示例计算。

通过遵循这些步骤，设计师可以准确地进行建筑给排水计算，并保证建筑物的正常运行。

新疆大学毕业设计题目: 乌鲁木齐某18层住宅室内给排水设计指导老师：陈菊香学生姓名：斯婉琼学生学号：20082206017所属院系：建筑工程学院城市建设系专业：给水排水工程班级：给水排水工程08-1班完成日期：2012年5月29日声明我要郑重声明这次毕业设计所有内容是本人在陈菊香老师的指导下独立完成的。

本人拥有自主知识产权，没有抄袭和剽窃他人的成果，由此造成的知识产权纠纷由本人负责。

签名：日期：年月日新疆大学毕业论文（设计）任务书班级：给排水081班姓名：王燕论文（设计）题目：新疆大学北校区高层住宅建筑给排水设计论文（设计）来源：指导老师拟定要求完成的内容：建筑内部给水系统、排水系统、雨水排水系统、消防系统的设计与计算；绘制建筑内部给水系统、排水系统、雨水排水系统、消防系统的平面图、系统图；绘制单元给排水大样图以及消防水池、水箱大样图；撰写设计说明书与设计计算书。

发题日期2012年2 月21日完成日期2012 年5月31日实习实训单位：乌市建筑设计研究院市政分院地点：乌鲁木齐市二联办论文页数：65 页；图纸张数：12张指导教师：陈菊香城建系主任：彭维院长：于江摘要本设计为新疆乌鲁木齐某高层住宅建筑给排水工程，内容包括积水系统、消防系统、排水系统、水雨系统的设计。

室内给水系统采用分区给水方式，地下一层至四层为低区，由市政给水管网直接供水；五层至十一层为中区，十二层至十八层为高区，中区和高区均由变频无负压装置供水。

消火栓给水系统采用临时高压给水系统。

排水系统采用污、废合流制，一层单独排水，卫生间排水立管设专业通气管，厨房的排水立管设申顶通气管即可。

污水直接排入管道井排向市政污水管网。

雨水排水采用内排水方式。

关键词：给水系统;消防系统;排水系统;雨水系统ABSTRACTThis project is the water-supply and drainage engineering of Urumqi in XinJiang. It includes the design of Water supply-system, fire water-supply system, sewerage system and rain water system.The interior water-supply system adopt the way of subregion, the -1~4rd floor is the low district, the source is the municipal water-supply net-work. The 5~11rd floor is the middle district, The 12~18rd floor is the high district, which source is frequency conversion and no negative pressure device.The fire water-supply system adopt temporary high-pressure system.The drainage system uses the sewage and the waste confluence system, 1F drain asunder , toilet drainage stand pipe can be set professional ventilation tube, the kitchen of drainage stand pipe.The sewage to disperse into the municipal drainage pipe network directly.The rain water system adopt the drainage system of indoor system.Keywords: water supply-system; fire water-supply system; sewerage system; rain water system.目录1.毕业设计资料及任务 (1)1.1毕业设计题目 (1)1.2毕业设计原始资料 (1)1.2.1工程概况 (1)1.2.2给水水源 (1)1.2.3污水排放 (1)1.2.4提供原始图纸情况 (1)1.3设计依据 (1)1.4基本要求 (2)1.4.1主要任务 (2)1.4.2知识要求 (2)1.4.3能力培养要求 (2)1.4.4综合素质要求 (2)1.4.5应达到的要求 (2)1.4.6绘图内容要求 (3)2.设计说明 (4)2.1建筑给水排水工程概述 (4)2.1.1建筑给排水工程在水工业中的地位 (4)2.1.2高层建筑给水排水的任务 (4)2.1.3高层建筑给排水的特点 (5)2.1.4高层建筑的给水排水发展趋势 (5)2.2.建筑给水系统设计说明 (6)2.2.1建筑给水系统分类 (6)2.2.2给水系统竖向分区 (8)2.2.3给水方式 (9)2.2.4给水系统增压方式的比较和选择 (11)2.2.5方案比较 (13)2.2.6水表的选择 (14)2.2.7管道布置和敷设 (15)2.3建筑排水系统设计说明 (17)2.3.1建筑排水系统分类 (17)2.3.2建筑污水排放和系统选择 (18)2.3.3高层建筑排水系统 (18)2.3.4建筑排水体制 (20)2.3.5排水系统的组成 (20)2.3.6排水管材 (22)2.3.7排水管道附件 (22)2.4建筑雨水排水系统设计说明 (23)2.4.1建筑雨水外排水系统 (23)2.4.2建筑雨水内排水系统 (24)2.4.3雨水混合排水系统 (26)2.5建筑消防系统设计说明 (26)2.5.1室外消火栓给水系统 (26)2.5.2 室内消火栓给水系统 (27)3.设计计算 (27)3.1建筑给水系统的计算 (27)3.1.1给水系统用水定额及变化系数 (27)3.1.2最高日用水量、平均时用水量及最高时用水量 (28)3.1.3设计秒流量 (28)3.1.4给水管网水力计算 (30)3.1.5引入管标高计算 (35)3.2建筑排水系统的计算 (35)3.2.1横支管计算 (35)3.2.2立管计算 (40)3.2.3出户管计算 (44)3.3建筑雨水排水系统的计算 (45)3.3.1雨水量计算 (45)3.2雨水斗泄流量的计算 (47)3.3立管计算 (47)3.4出户管的计算 (48)3.4建筑消防系统的计算 (48)3.4.1消火栓给水系统的布置 (48)3.4.2消火栓压力计算 (49)3.4.3消防系统水力计算 (52)3.4.4消防水箱、贮水池计算 (54)结束语 (56)参考文献 (57)致谢 (58)附表 (59)1.毕业设计资料及任务1.1毕业设计题目乌鲁木齐卫星路秦郡二期6#18层住宅楼1.2毕业设计原始资料1.2.1工程概况本设计为乌鲁木齐卫星路秦郡二期小区2#高层住宅建筑给排水设计。

装订线目录课程设计任务书 (2)课程设计任务： (2)原始资料： (2)课程设计要求： (2)具体要求： (2)一、计算 (2)二、绘制图纸 (2)1.计算总说明 (3)1.1 设计计算依据 (3)1.2 设计范围 (3)1.3 相关参数选择 (3)1.4 系统选择 (3)2. 给水系统计算说明书 (3)2.1 给水系统用水量计算 (3)2.2 给水系统设计秒流量计算 (4)2.2.2 给水管材选择 (4)2.2.3 设计秒流量 (5)2.2.4 横支管设计 (5)2.3 给水系统水压及供水方式 (9)2.3.1 建筑1-3层所需压力校核 (9)2.3.2 屋顶水箱压力校核 (10)2.4 给水设备选型 (10)3. 排水系统计算说明书 (11)3.1 卫生器具选用 (11)3.2 污废水系统计算 (11)3.3 雨水排水系统计算 (13)3.3.1 基本参数及设备选择 (13)3.3.2 雨水立管设计计算 (13)4. 附录 (13)4.1 设计施工说明及图例 (13)4.2 图纸目录 (15)装订线课程设计任务书课程设计任务：完成首层具有商业网点的6层楼三个单元的住宅楼建筑给水排水设计。

原始资料：1) 建筑平面图、立面图、卫生间详图。

2) 建筑物所在地地面标高为±0.00m，每个单元各设置一个屋顶水箱，水箱的有效贮水量为6m3。

水箱距屋面700mm。

3) 该建筑底层高4.5m，2-6层每层高3m。

水表设于楼梯间；生活、消防用水由市政管网引入，每人每天生活用水量按照230L/d•人计，市政给水管网最低供水压力为0.16MPa。

地下雨水直接排入城市雨水管网，住宅楼污废水排至市政污水管道。

课程设计要求：1)设计图达到扩大初步设计要求，方案合理，系统清楚，图面清晰。

设备选择合理、材料先进；2)计算书、说明书内容全面、详实、准确；3)符合现行规范的要求，在技术和经济两方面做到优化设计。

具体要求：一、计算1.给水1) 给水流量计算计算最大日用水量、最大时用水量和秒流量。

《底商住宅楼给排水》设计计算说明书设计题目：商水县商业街底商住宅建筑给排水系别：建筑环境与能源工程系专业：建筑环境与设备工程班级学号：041409158学生姓名：张闯指导教师：余海静、王增欣、王远红、田长勋河南城建学院2011年12月30日目录第一部分课程设计任务 (3)一、设计题目 (3)二、设计资料 (3)三、设计内容 (3)四、设计成果 (3)五、参考资料 (3)第二部分课程设计说明 (5)一、室内给水系统 (5)1、给水方式的选择 (5)2、给水系统的组成 (5)3、给水管道的安装与敷设 (5)二、室内消防系统 (5)1、消火栓系统 (5)2、自动喷水系统 (5)三、室内排水系统 (6)第三部分课程设计计算说明 (7)一、室内给水系统计算 (7)（一）用水量计算 (7)（二）管网的水力计算 (7)二、室内消防系统计算 (9)(一)消火栓布置计算 (9)（二）自动喷水灭火系统计算 (12)三、室内排水系统计算 (13)（一）底商排水系统 (13)（二）标准住宅区的排水系统 (15)第四部分设计小结 (16)第一部分课程设计任务一、设计题目商水县商业街底商住宅楼建筑给排水设计二、设计资料1.该楼位于商水县商业街，地处繁华地带，是6层的底商住宅建筑，每层功能如下：负1和1层为商场，层高3.9和3.5 米，2 层以上为住宅，层高均为2.9米。

每层的卫生器具设置情况如下：地下层和一层有各一个公共卫生间，卫生器具有13个自闭式冲洗阀大便器、6个自闭式冲洗阀小便器、2个洗脸盆和一个洗涤盆，二至五层每层有坐便器、洗脸盆、洗涤盆、沐浴设备、洗衣机、洗菜盆各8个。

2.根据建筑物的性质，用途及甲方要求，室内设给排水卫生设备，要求全天供应冷水，不供应热水。

消防给水要求安全可靠，室内各管道尽量采用暗装。

3.给水水源，该建筑物以城市管网为水源，在该建筑物的正北部有一条DN300的市政管网，市政管网的埋深为0.6m，室内外标高差为0.6m，常年可用水头35m,城市管网不允许直接抽水，该城市的冻土深度为0.4m。

5号楼给排水计算书本楼地上27层，地下1层。

其中地下一层为自行车库；地上一层〜二十七层为均为普通住宅。

市政压力0.3MPa。

1生活给水系统1.1生活冷水：生活给水竖向分三个区：1〜5层为低区由市政直接供水；678层为中区，由中区叠压设备供给，19〜27层为高区，由高区叠压设备供给。

本楼内共2个单元，1单元27层，共108户，2单元27层，共108户，每户按3人考虑，q=200L/ 人.天Kh=2.6,用水时间为24h设计，用水量计算：生活用水量计算：最高日:Qd = 216X3.0X200/1000= 129.6m3/d最大时:Qh = 2.6 X 129.6/24 =14.04m3/h1.2给水设计秒流量计算：1.2.1一单元给水设计秒流量计算该单元每层4户，C2户型2户，C3户型2户各户型内卫生器具见下表:根据公式计算不同户型的卫生器具给水当量平均出水概率: ^1=2()0*3.()*2.6/(0.2*4.750*24*3600)^ 1.9%U O2=2OO*3.O*2.6/(O.2*4.75O*24*36OO)= 1.9%每层给水当量平均出水概率：Uo=( 1.9%*4.750*2+1.9%*4.75*2)/(4.75*4% 1.9%该单元高中低区各一根进水管，以下计算进水管管径：(1)低区给水当量Ng=95, U-11.20%Q=0.2 X11.20%X 95=2.13L/s,取管径DN50, v=1.09m/s,满足要求。

(2)中区给水当量Ng=247, U^7.3%Q=().2X7. 3%X247=3.6L/s,取管径DN70, v=1.09m/s,满足要求。

(3)高区给水当量Ng=171, U七8.60%Q=0.2X8. 60%X171=2.9L/s,取管径DN70, v=0.89m/s,满足要求。

1.2.2二单元给水设计秒流量计算该单元每层4户，C2户型2户，C3户型2户各户型内卫生器具见下表:根据公式计算不同户型的卫生器具给水当量平均出水概率:Uoi =200*3.0*2.6/(0.2*4.750*24*3600)〜1.9%U O2=2OO*3.O*2.6/(O.2*4.75O*24*36OO)=1.9%每层给水当量平均出水概率：Uo=( 1.9%*4.750*2+1.9%*4.75*2)/(4.75*4)弋1.9%该单元高中低区各一根进水管，以下计算进水管管径：(1)低区给水当量Ng=95,11.20%Q=0.2 X11.20%X 95=2.13L/s,取管径DN50, v=1.09m/s,满足要求。
