给排水计算书

XXXXX六期F37-2型住宅工程计算书专业分类给排水姓名2008年7月30日一、工程概况：本工程位于XXXXX ，为低层住宅，耐火等级为二级，建筑面积xxx m 2，建筑占地面积 xxx m 2，地下1层，地上8层，建筑总高 25.10m 。

管材：给水管为钢衬塑复合管，排水管为PVC-U 排水塑料管。

二、市政条件：给水：由市政给水管网供水。

高区：市政管径为 DN150，入口水压约 0.59MPa 。

低区：市政管径为 DN100，入口水压约 0.29MPa 。

消防：由市政消防管网供水，管径为 DN200，入口水压约 0.61MPa 。

三、给水管道水力计算：取最不利的管段进行计算，即取户型二（A ）的JL1-4、JL2-4计算。

a. 给水用水定额与时变化系数 依据《建筑给水排水设计规范》（GB 50015-2003），户型二（A ）有两卫一厨，取4人/户，最高日生活用水定额q=320L/(人•d)，时变化系数Kh=2.5。

b. 最高日用水量Qd=mq d =4×320=1280L/d=1.75 m 3/d Q d —— 最高日用水量，单位（升/天）； m —— 用水总人数，单位（人）；q d —— 人均生活用水定额，单位（升/人天）。

c. 最高日最大时用水量q hmax =Q d ×K h ／T =1.28×2.5/24=0.133 m 3/h q hmax —— 最大时生活用水量，单位（m 3/h ）； Q d —— 最高日用水量，单位（m 3）； K h —— 小时变化系数； T —— 用水时间，单位（h ）。

d. 给水管网水力计算 1）设计秒流量计算 按公式q g ＝0.2×U ×N gA 、最大用水时卫生器具给水当量平均出流概率:00100%0.23600hg q m k U N T ⨯⨯=⨯⨯⨯⨯U o ——生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）； q 0——最高用水日的用水定额； m ——每户用水人数； k h ——小时变化系数；N g ——每户设置的卫生器具给水当量数； T ——用水时数(h)；0.2—— 一个卫生器具给水当量的额定流量(L/s)。

计算书
一、给水泵房计算：
牟家村城中村改造项目地块四，由12栋33 -34层高层住宅（部分1-2层为带底商住宅）和11栋2-3层商业楼组成。

地块分两期建设，本次出图内容为一期工程（包括1号-6号楼，13号商业、14号商业、15号商业、18号商业），整个地块统一考虑生活水泵房（设于一期地下一层）。

住宅由生活水泵房内生活变频泵组供给，商业及地下车库用水均由市政直接供给。

1.生活泵房
用水人数：12650人（共3953户，每户按3.2人算）
用水标准：140L/人.d
Q d＝12650×140＝1771m3/d
生活水箱储水容积取最大日生活用水量的15%.
V=1771m3X15%=265.65m3
选用成品不锈钢生活水箱3座：规格分别为8mX6mX3m, 10Mx4mX3m, 8mX3mX3m,有效水深按2.5,m考虑。

水箱实际储水容积为280 m3.
1-2层商业部分由市政直供。

住宅33层部分：3-12层为低区。

13-22层为中区。

23-33层为高区；住宅34层部分：3-13层为低区，13-22层为中区，24-34层为高区。

每一分区入户压力超过0.35Mpa设支管减压阀减压。

（1）.低区变频泵组: H=（ (35.7+5.2)+15+ 10）x 1.05 =69.20m
高差入户水头管路损失安全系数
1。

给排水专业计算书一．概述本楼为地上25层，地下两层，属一类高层住宅楼。

一至七层为办公，八层以上为住宅，地下一层，地下二层为车库。

建筑高度87.3m。

二．生活给水系统2.1生活用水水源：生活给水水源为市政自来水，市政自来水压力P≥0.35a。

本建筑生活给水分高中低三个区。

七层及以下部分住宅为低区；八至十六层为中区；十七层及其以上为高区。

低区生活用水利用市政自来水的压力直接供应；中区、高区生活用水分别采用恒压变流量的变频给水设备加压供水。

系统均为下行上给的供水方式。

2.2生活给水用水量表最大日用水量为：Q=115.15（m3/d）总最大小时用水量为：Q h=12.84（m3/h）三．生活排水：各建筑物内的排水以生活排水为主，采用污废合流排放制。

生活排水量按生活给水量的85%计。

消防电梯集水坑设两台WQ65-15-5.5型潜污泵，一用一备，容积不小于最大一台水泵5min的出水量，即：V=（65/60）×5=5.4m3四．室内消火栓系统：4.1系统消防用水量系统采用临时高压制，消防用水量为40L/s，火灾延续时间为2小时。

系统给水设备3号楼内设防。

4.2消防供水压力消火栓选用：65mm口径，19mm水枪，长度25m麻质衬胶水龙带。

1．消火栓口所需水压计算公式：H xh=H q+h d+H k=q xh2/B+A d L d q xh2+H kH xh =Hq+hd+HkH xh -消火栓口的水压Hq-水枪喷嘴处的压力hd-水带的水头损失Hk-消火栓口水头损失Hq= af*Hm/(1-∮*af*Hm)Hd=A d*L d q xh2*10 ;( A d-水带阻力系数；L d－水带长度)消火栓栓口水头损失Hk＝2m H2O∮=0.0097,B=1.577,AZ=0.0043 ，af可根据计算所得Hm进行选择。

故，水枪出水量q xh=5.0L/s ，水枪充实水柱长度为11.4m，计算：Hq= af*Hm/(1-∮*af*Hm)=1.2×11.4/（1－0.0097×1.2×11.4）＝15.7m H2OHd= A d*L d q xh2*10＝0.0043×25×25×10＝26KPa=2.6米水柱Hk＝2m H2O故栓口压力Hxh＝15.7+2.6+2＝20.3米水柱2．消火栓管道进户处的供水压力：P=20.3+87.3-1.9+2+ (200x18.1/1000+90x26.9/1000)x1.2=111.1水柱3．消火栓系统每根立管最小流量15L/s，每支水枪最小流量5L/s，支管采用DN70，立管采用DN100， v=1.72m/s i=0.06 （m/m ）五.湿式自动喷水灭火系统一至七层办公、地下车库内设自喷保护。

给排水设计一、设计依据：1、《建筑给水排水设计规范》GB 50015-2003；2、《全国民用建筑工程设计技术措施•给水排水》；3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)；4、《自动喷水灭火系统设计规范》GBJ 50084-2001；5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)；6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；8、其它现行的有关设计规范、规程和规定；9、有关主管部门对方案设计的审查意见；10、业主提出的设计要求；11、建筑工种提供的图纸；二、设计范围：本工程主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。

三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。

室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等，利用城市管网水压直接供给。

其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。

2、用水量计算：⑴办公用水：人数：主楼地上部分面积为7433m2,副楼面积为3083m2，有效面积为建筑面积60%，每人使用面积按6m2计，则办公人数为：（7433+3083）×60%/6=1052，取1000人；用水量标准：50 L/人·班；时变化系数：K＝1.2；使用时间：10小时；最高日用水量：Q d1＝50×1000／1000＝50 m3/day最大时用水量：Q h1＝50×1.2／10＝6 m3/hr平均时用水量：Q h平1＝50／10＝5m3/hr⑵道路地面冲洗用水和绿化用水：用水量标准： 2 L/ m2·次；使用时间：以2 h/ 次，上、下午各一次计；面积：约4000 m2；最高日用水量：Q d2＝2×4000×2／1000＝16 m3/day最大时用水量：Q h2＝16／4＝4 m3/hr平均时用水量：Q h平2＝4 m3/hr⑶未预见水量：按用水量10～15 %计。

工程计算书给排水专业工程名称工程项目工号分号计算人校正人审核人日期一、生活给水系统计算：市政给水水压为0.20Mpa；1、生活用水水压计算：（1）最不利卫生洁具所需水压估算：本工程为三层办公楼，三层卫生间淋浴器为最不利卫生洁具，三层地面标高为：H1=7.8m，管道埋深H2=1.20m，卫生洁具安装高度H3=1.8m，洁具出流最小水头H4=0.05Mpa=5m，管道沿程阻力H5=3m，则给水管道入户口处所需水压H=H1+H2+H3+H4+H5=7.8+1.20+1.8+5+3≈19m；（2）给水系统：本工程室内给水由室外市政管网直接供水。

2、生活用水秒流量计算：计算公式：设计秒流量：aqN)L(/2.0sggq g--------计算管段的设计秒流量（L/s）；N g-------计算管段的卫生器具给水当量总数；a---------根据建筑物用途而定的系数，a=1.5。

3、设计参数：4、给水管设计秒流量及管径：二、中水给水系统： 1、计算公式： 同给水计算公式 2、设计参数：3、中水管设计秒流量及管径：三、排水系统： 1、计算公式： 设计秒流量：maxp N 12.0q q p+=αq p ---------计算管段的排水设计秒流量（L/s ）; α---------根据建筑物用途而定的系数，α=2.0； N p ---------计算管段的卫生器排水当量总数；q max -------计算管段上最大一个卫生器具的排水流量（L/s ）； 2、设计参数：3、排水管设计秒流量及管径：四、室内灭火器计算：本工程是综合楼，属于中危险级A 类火灾。

保护面积为332.91平方米，根据《建筑灭火器配置设计规范》GB50140-2005规定，本工程单位灭火级别最大保护面积为U=75m 2/A ，灭火器配置设计计算如下：A U S KQ 57591.3320.1≈⨯==，按中危险级最低配置基准选用干粉磷酸铵盐手提式灭火器，型号为MF/ABC3，共4具，实际配置级别为8A,灭火距离小于20米，符合规范要求。

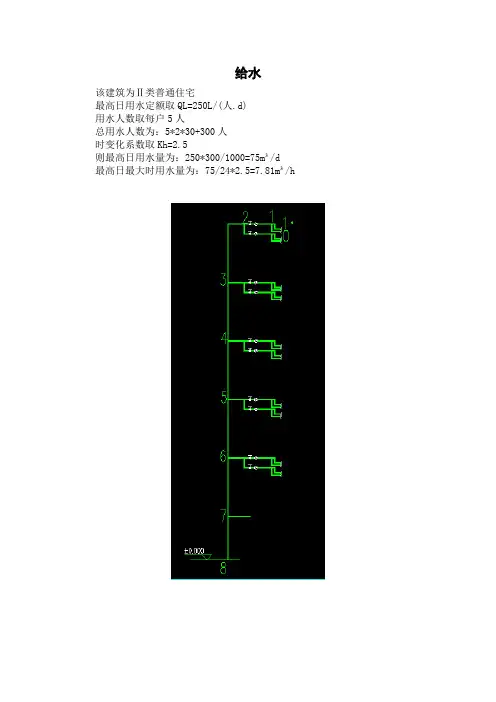

给水该建筑为Ⅱ类普通住宅最高日用水定额取QL=250L/(人.d)用水人数取每户5人总用水人数为：5*2*30+300人时变化系数取Kh=2.5则最高日用水量为：250*300/1000=75m³/d最高日最大时用水量为：75/24*2.5=7.81m³/h2—8总水头损失为：Hf=4.02+3.27+1.21+1.48+1.84+26.44=38.26kPa=3.286mH2O排水厨房和卫生间的立管的最大设计通水能力为8.8L/s厨房的排水当量为3，厨房排水立管设计秒流量为：Qp=0.12α√Np+Qmax=0.12*1.5*√（3*30）+1=2.71L/s＜8.8L/s因此，满足要求。

最大排水当量的一个卫生间的排水当量为9.45，其立管的设计秒流量为：Qp=0.12α√Np*Qmax=0.12*15*√9.45*30）+1.5=4.53L/s＜8.8L/s因此，满足要求。

消火栓系统消火栓管道的管材用普通镀锌钢管。

按同层任何部位均有两股水柱同时到达的原则布置室内消火栓，水枪的充实水柱为13m。

每层设一个消火栓箱，每个消火栓箱内设有DN65双阀双出口室内消火栓一个、φ19水枪二支、DN65消防水龙带25米二条，消防紧急按钮、指示灯各一个及自救消防卷盘一套。

消火栓栓口处的压力为：Hxh=Hd+Hq+Hsk=Ad*Ld*Qxh²+Qxh²/B+Hsk=0.00172*25*5.7²+5.7²/1.577+2=24m在屋顶层水箱间内设有效水容积为50m3的装配式BDF不锈钢自洁水箱一座，提供整个室内消火栓系统初期灭火用水及维持管网平时所需压力。

安装高度不能满足最高处最不利点消火栓处的静水压要求，设一套消火栓与自喷系统合用的增压设备一套。

室内消火栓系统设计用水量为20L/s，每根竖管的流量为10L/s。

室外消火栓系统用水量为15L/s。

所以消防立管1和立管2管径为80mm，管中水流速度为1.96m/s；消防立管3和立管4管径为80mm，管中水流速度为1.96m/s。

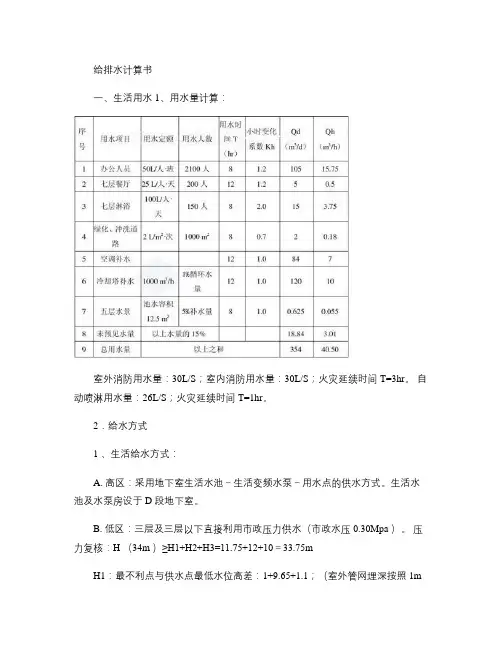

给排水计算书一、生活用水 1、用水量计算：室外消防用水量：30L/S；室内消防用水量：30L/S；火灾延续时间T=3hr。

自动喷淋用水量：26L/S；火灾延续时间T=1hr。

2．给水方式1 、生活给水方式：A. 高区：采用地下室生活水池－生活变频水泵－用水点的供水方式。

生活水池及水泵房设于D 段地下室。

B. 低区：三层及三层以下直接利用市政压力供水（市政水压0.30Mpa ）。

压力复核：H （34m ）≥H1+H2+H3=11.75+12+10＝33.75mH1：最不利点与供水点最低水位高差：1+9.65+1.1；（室外管网埋深按照1m第1页共9页计算）H2：管路全部水头损失：3+3+6米（水表在生活用水工况时，取0.03Mpa ；管道倒流防止器的局部水头损失，取0.06MPa ）； H3：最低工作压力0.10MPa ；2 、水池及水箱计算：由生活（水箱）水池—变频水泵—用水点系统供水部分，水池水泵设于地下室设备房内。

3市政给水管网引入两根DN200给水管道，在建筑红线内形成给水环状管网，可以满足室外消防用水量；因此消防水池不储存室外消防用水量，消防水池有效容积取432m 3，储存全部室内消防用水量。

3 、生活变频水泵计算：生活水泵主要供给四层及四层以上部分用水：最高日用水量为354m 3/d，最大时用水量为40.50m 3/hr；高区的最高日用水量为232m 3/d,生活水池的有效容积取高区的最高日用水量的25%。

生活变频调速泵组型号 SHV20/SV3003F55T： Q=31 m3/h; 气压罐Φ800；水泵扬程计算：H ≥H 1+H2+0.01V2/2g；H 1储水池最低水位与高位水箱入口处高程差；26.75+5.85+1.2＝33.8m H 2管路（吸水管口至高位水箱入口处）的全部水头损失取1.41×1.3=1.83m； H≥33.8+15+ 1.83＝50.63米, 取55米;最不利管路水头损失计算表第2页共9页第3页共9页二、消防用水1．室内消防用水量 30 l/s消火栓给水系统静压不超过0.10MPa ，系统不分区，消火栓给水系统由消防泵直接从消防水池抽吸供水。

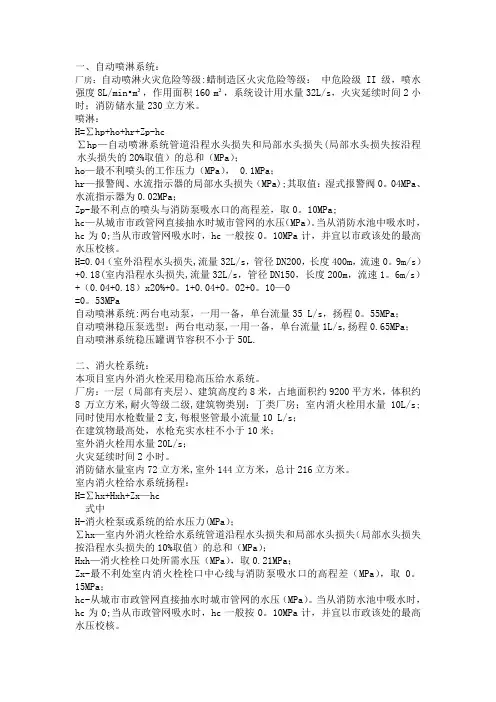

一、自动喷淋系统：厂房：自动喷淋火灾危险等级:蜡制造区火灾危险等级：中危险级II级，喷水强度8L/min•m²，作用面积160 m²，系统设计用水量32L/s，火灾延续时间2小时；消防储水量230立方米。

喷淋：H=∑hp+ho+hr+Zp-hc∑hp—自动喷淋系统管道沿程水头损失和局部水头损失(局部水头损失按沿程水头损失的20%取值）的总和（MPa）；ho—最不利喷头的工作压力（MPa）， 0.1MPa；hr—报警阀、水流指示器的局部水头损失（MPa);其取值：湿式报警阀0。

04MPa、水流指示器为0.02MPa；Zp-最不利点的喷头与消防泵吸水口的高程差，取0。

10MPa;hc—从城市市政管网直接抽水时城市管网的水压（MPa）。

当从消防水池中吸水时，hc为0;当从市政管网吸水时，hc一般按0。

10MPa计，并宜以市政该处的最高水压校核。

H=0.04（室外沿程水头损失,流量32L/s，管径DN200，长度400m，流速0。

9m/s）+0.18(室内沿程水头损失,流量32L/s，管径DN150，长度200m，流速1。

6m/s）+（0.04+0.18）x20%+0。

1+0.04+0。

02+0。

10—0=0。

53MPa自动喷淋系统:两台电动泵，一用一备，单台流量35 L/s，扬程0。

55MPa；自动喷淋稳压泵选型：两台电动泵,一用一备，单台流量1L/s,扬程0.65MPa；自动喷淋系统稳压罐调节容积不小于50L.二、消火栓系统：本项目室内外消火栓采用稳高压给水系统。

厂房：一层（局部有夹层）、建筑高度约8米，占地面积约9200平方米，体积约8万立方米,耐火等级二级,建筑物类别：丁类厂房；室内消火栓用水量10L/s;同时使用水枪数量2支,每根竖管最小流量10 L/s；在建筑物最高处，水枪充实水柱不小于10米；室外消火栓用水量20L/s；火灾延续时间2小时。

消防储水量室内72立方米,室外144立方米，总计216立方米。

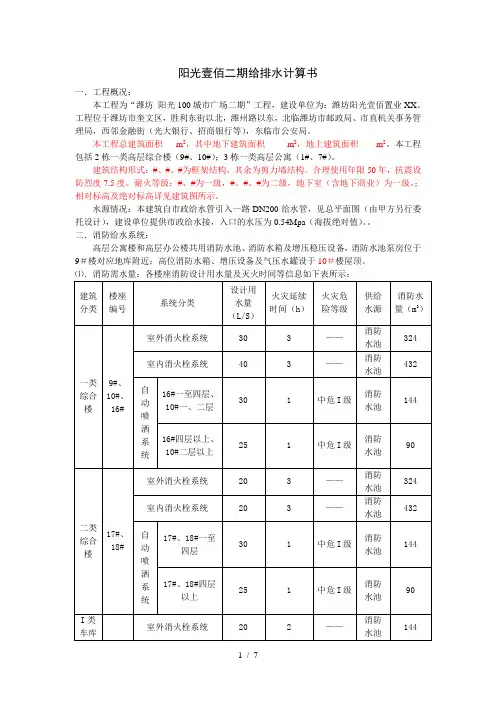

阳光壹佰二期给排水计算书一．工程概况：本工程为“潍坊阳光100城市广场二期”工程，建设单位为：潍坊阳光壹佰置业XX。

工程位于潍坊市奎文区，胜利东街以北，潍州路以东，北临潍坊市邮政局、市直机关事务管理局，西邻金融街（光大银行、招商银行等），东临市公安局。

本工程总建筑面积m2，其中地下建筑面积m2，地上建筑面积m2。

本工程包括2栋一类高层综合楼（9#、10#）；3栋一类高层公寓（1#、7#）。

建筑结构形式：#、#、#为框架结构，其余为剪力墙结构。

合理使用年限50年，抗震设防烈度7.5度。

耐火等级：#、#为一级，#、#、#为二级，地下室（含地下商业）为一级。

；相对标高及绝对标高详见建筑图所示。

水源情况：本建筑自市政给水管引入一路DN200给水管，见总平面图（由甲方另行委托设计），建设单位提供市政给水接，入口的水压为0.54Mpa（海拔绝对值）。

二．消防给水系统：高层公寓楼和高层办公楼共用消防水池、消防水箱及增压稳压设备，消防水池泵房位于9＃楼对应地库附近；高位消防水箱、增压设备及气压水罐设于10＃楼屋顶。

通过上表比较所示，公寓楼和办公楼的消防系统选泵流量如下：V=30×3.6×3+40×3.6×3+120×3.6=1188m3∴设计消防水池取总有效容积1188m3。

⑶．室内消防系统压力计算：A、办公区室内消火栓系统：（按照最不利点办公区室内消火栓计算）a．一楼综合楼流量为40L/S，每根竖管流量为15L/S，每支水枪为5L/S①、情况一：10＃楼（综合楼）顶层为最不利点：消火栓所需压力：H1＝（95.6+16.0+1.1）＋1.86+3.01+0.53+2.86＋21＝141.96m消火栓所需压力：H1＝（95.6+16.0+1.1）＋1.86+3.01+0.53+2.86＋21＝141.96m ∴消火栓水泵所需扬程H＝141.96×1.1＝156.2m，选泵为160m。

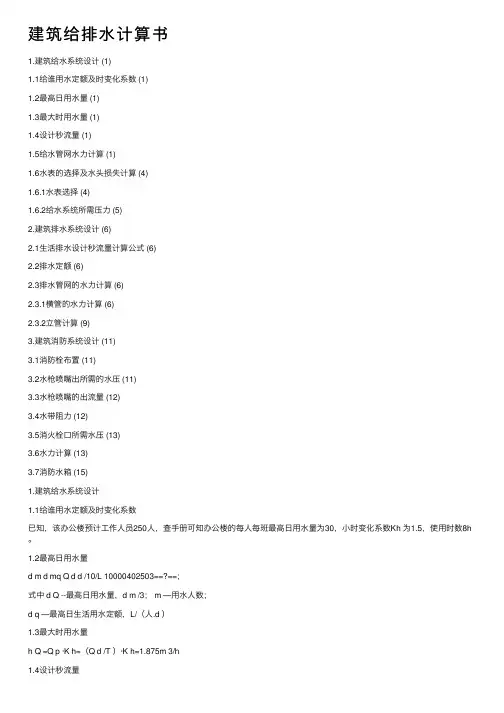

建筑给排⽔计算书1.建筑给⽔系统设计 (1)1.1给谁⽤⽔定额及时变化系数 (1)1.2最⾼⽇⽤⽔量 (1)1.3最⼤时⽤⽔量 (1)1.4设计秒流量 (1)1.5给⽔管⽹⽔⼒计算 (1)1.6⽔表的选择及⽔头损失计算 (4)1.6.1⽔表选择 (4)1.6.2给⽔系统所需压⼒ (5)2.建筑排⽔系统设计 (6)2.1⽣活排⽔设计秒流量计算公式 (6)2.2排⽔定额 (6)2.3排⽔管⽹的⽔⼒计算 (6)2.3.1横管的⽔⼒计算 (6)2.3.2⽴管计算 (9)3.建筑消防系统设计 (11)3.1消防栓布置 (11)3.2⽔枪喷嘴出所需的⽔压 (11)3.3⽔枪喷嘴的出流量 (12)3.4⽔带阻⼒ (12)3.5消⽕栓⼝所需⽔压 (13)3.6⽔⼒计算 (13)3.7消防⽔箱 (15)1.建筑给⽔系统设计1.1给谁⽤⽔定额及时变化系数已知，该办公楼预计⼯作⼈员250⼈，查⼿册可知办公楼的每⼈每班最⾼⽇⽤⽔量为30，⼩时变化系数Kh 为1.5，使⽤时数8h 。

1.2最⾼⽇⽤⽔量d m d mq Q d d /10/L 10000402503==?==；式中 d Q --最⾼⽇⽤⽔量，d m /3； m —⽤⽔⼈数；d q —最⾼⽇⽣活⽤⽔定额，L/（⼈.d ）1.3最⼤时⽤⽔量h Q =Q p ·K h=（Q d /T ）·K h=1.875m 3/h1.4设计秒流量根据规范，办公楼的⽣活给⽔设计秒流量计算公式为：Nqggα2.0=（L/s ）其中，α取值1.5，则Nq gg3.0=，Ng为计算管段卫⽣器具给⽔当量总数，0.2L/s 为⼀个当量。

1.5给⽔管⽹⽔⼒计算1、计算步骤1) 绘制轴测图，根据轴测图选择最不利配⽔点，确定计算管道；2) 以计算管段流量变化处为节点，从最不利配⽔点开始进⾏节点编号，将计算管段划分为计算管段，并标出两节点计算管段的长度； 3) 根据设计秒流量公式，计算各管段的设计秒流量值；4)进⾏给⽔管⽹的⽔⼒计算；5)确定⾮计算管路各管段的管径。

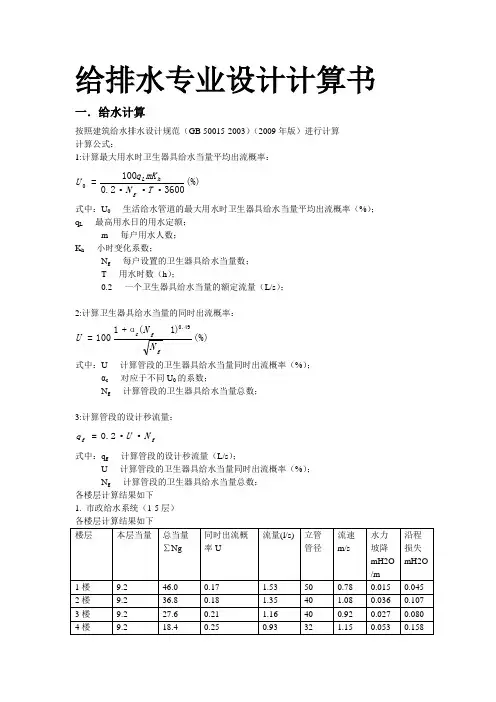

给排水专业设计计算书一．给水计算按照建筑给水排水设计规范（GB 50015-2003）（2009年版）进行计算 计算公式：1:计算最大用水时卫生器具给水当量平均出流概率：(%)36002.01000•••=T N mK q U g hL式中：U 0 -- 生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）； q L -- 最高用水日的用水定额； m -- 每户用水人数； K h -- 小时变化系数；N g -- 每户设置的卫生器具给水当量数； T -- 用水时数（h ）；0.2 -- 一个卫生器具给水当量的额定流量（L/s ）；2:计算卫生器具给水当量的同时出流概率：(%))1(α110049.0ggc N N U +=式中：U -- 计算管段的卫生器具给水当量同时出流概率（%）；αc -- 对应于不同U 0的系数；N g -- 计算管段的卫生器具给水当量总数；3:计算管段的设计秒流量：g g N U q ••=2.0式中：q g -- 计算管段的设计秒流量（L/s ）；U -- 计算管段的卫生器具给水当量同时出流概率（%）； N g -- 计算管段的卫生器具给水当量总数； 各楼层计算结果如下1. 市政给水系统（1-5层） 各楼层计算结果如下2. 加压给水系统（6-11层）各楼层计算结果如下3. 加压给水系统（12-17层）各层用水点压力计算表二．排水计算采用当量法计算计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法基本计算公式max α12.0q N q p p +=式中： q p -计算管段的排水设计秒流量（L/s ） N p -计算管段的卫生器具排水当量总数q max-计算管段上最大一个卫生器具的排水流量（L/s）α-根据建筑物用途而定的系数：1.5计算结果：1.卫生间污水系统：立管伸顶通气管，底层单独排出2.前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)1 2 5.70 1.88 1102 3 11.40 2.61 1103 4 17.10 2.74 1104 5 22.80 2.86 1105 6 28.50 2.96 1106 7 34.20 3.05 1107 8 39.90 3.14 1108 9 45.60 3.22 1109 10 51.30 3.29 11010 11 57.00 3.36 11011 12 62.70 3.43 11012 13 68.40 3.49 11013 14 74.10 3.55 11014 15 79.80 3.61 11015 16 85.50 3.66 11016 17 91.20 3.72 110 2.厨房废水系统：立管伸顶通气管，底层单独排出前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)1 2 1.00 0.33 1102 3 2.00 0.66 1103 4 3.00 0.99 1104 5 4.00 1.32 1105 6 5.00 1.65 1106 7 6.00 1.98 1107 8 7.00 2.31 1108 9 8.00 2.51 1109 10 9.00 2.54 11010 11 10.00 2.57 11011 12 11.00 2.60 11012 13 12.00 2.62 11013 14 13.00 2.65 11014 15 14.00 2.67 11015 16 15.00 2.70 11016 17 16.00 2.72 1103.阳台废水系统：立管伸顶通气管，底层单独排出前编 号 后编 号 当量 (Ng) 流量 (l/s) 管径 (DN) 充满度 h/D 流速 (m/s) 坡度 (m/m) 1 2 1.50 0.50 75 2 3 3.00 0.81 75 3 4 4.50 0.88 75 4 5 6.00 0.94 757 5 6 7.50 0.99 75 6 7 9.00 1.04 75 7 8 10.50 1.08 75 8 9 12.00 1.12 75 9 10 13.50 1.16 75 10 11 15.00 1.20 75 11 12 16.50 1.23 75 12 13 18.00 1.26 75 13 14 19.50 1.29 75 14 15 21.00 1.32 75 15 16 22.50 1.35 75 161724.001.3875三．消火栓计算消火栓系统计算（新规范）计算原理参照《全国民用建筑工程设计技术措施2009》，《建筑给水排水工程》（中国建筑工业出版社） 基本计算公式1、最不利点消火栓流量：q xh BH q =式中：q xh -- 水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值） B -- 水枪水流特性系数H q -- 水枪喷嘴造成一定长度的充实水柱所需水压（mH 2 O ） 2、最不利点消火栓压力：222++=++=Bq q L A H H h H xh xhd d sk q d xh 式中：H xh -- 消火栓栓口的最低水压(0.010MPa) h d --消防水带的水头损失(0.01MPa)h q -- 水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa) A d -- 水带的比阻 L d -- 水带的长度(m)q xh -- 水枪喷嘴射出流量(L/s) B-水枪水流特性系数H sk -- 消火栓栓口水头损失，宜取0.02Mpa 3、次不利点消火栓压力：j f xh xh h h H H +++=层高最次式中：H 层高 -- 消火栓间隔的楼层高(m)H f+j -- 两个消火栓之间的沿程、局部水头损失(m) 4、次不利点消火栓流量：BL A H q d d xh xh 12次次+=（依据规范需要与水枪的额定流量进行比较，取较大值） 5、流速V ：2π4jxh D q v =式中：q xh -- 管段流量L/s D j -- 管道的计算内径（m ） 6、水力坡降：3.1200107.0jd v i =式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） D j -- 管道的计算内径（m ） 7、沿程水头损失：L i h ×=沿程式中：L -- 管段长度m8、局部损失（采用当量长度法）：L i h ×=局部(当量)式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)计算参数：水龙带材料：麻织 水龙带长度：25m 水龙带直径：65mm 水枪喷嘴口径：19mm 充实水柱长度：17.5 m入口压力: 90.06 米水柱。

给排水设计计算书（课本模式）一、设计任务及设计资料华北某城市拟建一幢12层普通旅馆，总建筑面积近9000m2，客房有一室一套及二室一套两种类型。

每套设卫生间，内有浴盆、洗脸盆、座便器各一件，共计114套（每层12套），504个床位。

该设计任务为建筑工程中的给水、排水及热水供应单项设计项目。

所提供的资料为：1.该建筑物共12层，另有地下室一层。

除地上一层层高为3.3m，2~12层及地下室层高均为3.0m，12层顶部设高度为0.8m的闷顶。

在对应于门厅的屋顶上有2层阁楼，水箱置于第二层阁楼内。

室内外高差为1.0m，当地冰冻深度为0.8m。

2.该城市给水排水管道现状为：在该建筑南侧城市道路人行道下，有城市给水干管可作为建筑物的水源，其管径为DN300，常年可提供的工作水压为210Kpa，节点管顶埋深为地面以下1.0m。

城市排水管道在该建筑北侧，其管径为DN400，管顶距地面下2.0m，坡度i=0.005，可接管检查井位置见图中的有关部分。

二、设计过程说明1.给水工程根据设计资料，已知室外给水管网常年可提供的工作水压为210Kpa，故室内给水拟采用上下分区供水方式。

即1~3层及地下室由室外给水管网直接供水，采用下行上给方式，4~12层为设水泵、水箱联合供水方式，管网上行下给，因为城市给水部门不允许从市政管网直接抽水，故在建筑地下室内设贮水池。

屋顶水箱设水位继电器自动启闭水泵。

2.排水工程为减小化粪池容积和便于以后增建中水工程，室内排水系统拟使生活污水和生活废水分质分流排放，即在每个竖井内分别设置两根排水立管，分别排放生活污水和生活废水。

3.热水供应工程室内热水采用集中式热水供应系统，竖向分区与冷水系统相同：下区的水加热器由市政给水管网直接供给冷水，上区的水加热器由高位水箱供给冷水。

上下两区采用半容积式水加热器，集中设置在底层，水加热器出水温度为70℃，由室内热水配水管网输送到各用水点。

蒸汽来自该建筑物附近的锅炉房，凝结水采用余压回水系统流回锅炉房的凝结水池。

地下车库给排水计算书一、给水泵房计算：（1）给水分区：地下2层至2层为直供区，由市政给水管网直接供给；3层及3层以上为加压区，由设在地下1层的生活变频泵组供给；（2）水箱体积计算：1.生活水箱容积水箱容积=288（户数）X3.5X0.2（水量）X20%=40.32吨故生活水箱容积取42吨。

（3）生活用水系统计算：1.加压区：Ng=288X9=2592Qg=12.501∕s扬程=（50.4+5.8）（高程）+17（水损）+10（出水水头）=83.2m故选用变频泵KQDP50-15三台，单台功率为7.5kw,扬程为85米。

加压给水主管选用DNIoo的衬塑钢管，对应流速为1.67m∕s,能满足其供水要求。

二、消防系统计算：本工程按照市政一路进水设计。

本工程的地下一层设置一座有效容积396m3的消防水池及相应的消防加压设备，同时在室外设置消防取水口。

在本项目1号楼屋顶水箱间设置有18m3的消防高位水箱，为保证最不利点的消火栓栓口的压力和最不利点喷头的压力，在地下室消防泵房设置有一套室内消火栓系统稳压设备。

（I）消防水池计算：本工程9#楼的室内外消防设计流量最大，室内消火栓设计流量151/S,室外消火栓设计流量251/S,自喷设计流量301/S消防水池内存放室内、外消防水量。

室内消火栓水量二15义3.6X2=108m3室外消火栓水量=25义3.6X2=180m3自喷水量=30X3.6X1=108m3消防水池总水量=108+180+108=396m3（2）消防水泵计算1.室内消火栓泵计算：扬程二（50.4+6.3）（高程）+35（出水水头）+1.2X15（水损）=109.7m 故选择Q=151∕s,H=I1Om,单台功率N=37w,两台，一用一备。

2.自喷泵计算扬程二（6.3+10.3）（高程）+10（最不利喷头压力）+12X25（水损）=46.3m 故选择Q=301∕s,H=50m,单台功率N=30kw,两台，一用一备。

计算书（给水排水专业）工程名称：XX人防工程工程编号：设计阶段：施工图校对：计算：打印时间：XX工程概况：工程包含五个二等人掩，一个专业队队员掩蔽部，一个专业队装备掩蔽部。

一.给水系统设计1、给水水源战时按无可靠内水源考虑，由市政管网直接供水，各防护单元从室外市政管网引入生活给水管接至战时水箱，水箱后设加压水泵供水至各口部洗消。

2、各用水量计算如下：1）人员生活用水量按下式计算：Vi=qitin/1000Vi—人员生活用水量（n?）qi一掩蔽人员生活用水标准（L/d.P）ti一生活用水贮水时间（d）n一掩蔽人数2）人员饮用水量按下式计算：V2=q2t241000V2—人员饮用水量（n?）q2一掩蔽人员饮用用水标准（L/d.P）t2—饮用用水贮水时间（d）n一掩蔽人数3）口部染毒区墙面、地面冲洗用水量按需冲洗部位一次计算.人掩掩蔽部考虑饮用水及生活用水各单元给水计算结果详见表1-1;战时给排水计算表1-1:3、热水用量及热水器选型计算热水量按洗消器具计算：q=nqe式中：q—每套淋浴器和洗脸盆热水供应量，本工程取320L n一淋浴器和洗脸盆的套数专业队队员掩蔽部主要出入口处器具用水量：q=3*320=960L按人员洗消用水量计算：ql=Qemebe式中：Qe一洗消人员用水量(L)，取40L/(人•次)me一防护单元内掩蔽人数(人)be一洗消人员百分数；专业队队员掩蔽部取20%,洗消人数二260*0. 2=52,热水用量为52X40=2080 (L)当人员洗消用水量大于洗消器具热水供应量时，热水供应量仍按洗消器具的套数计算，即：抢险抢修专业队队员掩蔽部热水量选用960Lo热水器设计耗：Q=qp (tr-tl)C/3600其中：Q—设计耗热量(W)q一人员洗消用热水供应量(L )P 一水的密度(kg/L)C一水的比热,C=4187 (J/(kg ・ ° C)tr—供应热水温度(° C)tl—冷水温度(° C),按当地最冷月平均给水温度计，取4。

给排水计算书一．给排水设计依据:1.《人民防空地下室设计规范》GB50038-20052.《人民防空工程防化设计规范》RFJ013-20103.《人民防空工程设计防火规范》GB50098-20094.《人民防空工程柴油电站设计标准》(RFJ2-91)5.《人民防空医疗救护工程设计标准》(RFJ005-2011)6.《建筑给水排水设计规范》GB50015-2003（2009版)二．工程概况：本工程平时功能为汽车库，战时为甲类防空地下室，共含有11个防护单元、1个移动电站、1个固定电站。

其中8个防护单元防护等级为二等人员掩蔽部，2个防护单元为物资库，防护等级为核6级、常6级，防化等级为丙级；1个防护单元为中心医院，防护等级为核5级常5级，防化等级为乙级。

三．战时水箱容积计算：1.防护单元一(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1050×4×7/1000=33.8m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=33.8+3+0.6=37.4m3取38m3设38T生活水箱一个：尺寸为5000×4500×2000 临战安装b战时饮用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1050×4×15/1000=72.4m3取76m3设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装2.防护单元二(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1000, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1000×4×7/1000=32.2m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=32.2+3+0.6=35.8m3取38m3设38T生活水箱一个：尺寸为5000×4500×2000 临战安装b战时饮用水量掩蔽人数m=1000, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1000×4×15/1000=69.0m3取76m3设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装3.防护单元三(物资库)：a 战时生活水量掩蔽人数m=20, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×20×4×7/1000=0.64m3战时饮用水量b掩蔽人数m=20, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×20×4×15/1000=1.4m3口部洗消水量3m3Q=0.64+1.4+3=5m3取5m3水箱设在人防主要出入口处设水箱1个：尺寸为：2000×1500×2000 临战安装4.防护单元四(二等人员掩蔽部)：a 战时生活用水量掩蔽人数m=1100, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1100×4×7/1000=35.4m3口部洗消水量3m3Q生=35.4+3+0.6=39.0m3取40m3设40T生活水箱三个：尺寸为6000×4000×2000 临战安装b战时饮用水量掩蔽人数m=1100, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1100×4×15/1000=75.9m3取80m3设40T饮用水箱六个：尺寸分别为：6000×4000×2000 临战安装5.防护单元五(物资库)：a 战时生活水量掩蔽人数m=20, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×20×4×7/1000=0.64m3战时饮用水量b掩蔽人数m=20, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×20×4×15/1000=1.4m3口部洗消水量3m3Q=0.64+1.4+3=5m3取5m3水箱设在人防主要出入口处设水箱1个：尺寸为：2000×1500×2000 临战安装6.防护单元六(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1050×4×7/1000=33.8m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=33.8+3+0.6=37.4m3取38m3设38T生活水箱一个：尺寸为5000×4500×2000 临战安装b战时饮用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1050×4×15/1000=72.4m3取76m3设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装7.防护单元七(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1100, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1100×4×7/1000=35.4m3口部洗消水量3m3Q生=35.4+3+0.6=39.0m3取40m3设40T生活水箱三个：尺寸为6000×4000×2000 临战安装b战时饮用水量掩蔽人数m=1100, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1100×4×15/1000=75.9m3取80m3设40T饮用水箱六个：尺寸分别为：6000×4000×2000 临战安装8.防护单元八(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1050×4×7/1000=33.8m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=33.8+3+0.6=37.4m3取38m3设38T生活水箱一个：尺寸为5000×4500×2000 临战安装b战时饮用水量掩蔽人数m=1050, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1050×4×15/1000=72.4m3取76m3设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装9.防护单元九(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=1200, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×1200×4×7/1000=38.6m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=38.6+3+0.6=42.2m3取42m3设42T生活水箱一个：尺寸为5500×4500×2000 临战安装b战时饮用水量掩蔽人数m=1200, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×1200×4×15/1000=82.8m3取84m3设42T饮用水箱两个：尺寸分别为：5500×4500×2000 临战安装10.防护单元十(中心医院)：a 战时生活用水量（1）工作人员掩蔽人数m=244，q生=30L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×244×30×7/1000=58.9m3（2）伤员掩蔽人数m=151，q生=60L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×151×60×7/1000=36.5m3（3）淋浴洗消用水量计算：掩蔽人数m=395，洗消人员百分数取10%，淋浴器4套V洗=n×b×q1=395×0.1×40=1580L每套淋浴器的热水供应量取400L，则淋浴器热水供应量为：V器=N×q2=4×400=1600LV洗<V器，热水供应量按V洗计算即1580L淋浴洗消水量取1.6m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=58.9+36.5 +1.6+3+0.6=100.0m3选用电热水器型号为RS1000-30 2套b战时饮用水量掩蔽人数m=395, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×395×5×15/1000=34.1m3Q总=100+34.1=134.1m3 取140T设140T生活饮用合用混凝土水库平时安装到位11.防护单元十一(二等人员掩蔽所)：a 战时生活用水量掩蔽人数m=795, q生=4L/人.日生活储水时间t=7天Q1=1.15m.q.t/1000=1.15×795×4×7/1000=25.6m3口部洗消水量3m3人员简易洗消用水量0.6 m3Q生=25.6+3+0.6=29.2m3取30m3设20T生活水箱一个：尺寸为4500×4000×2000 临战安装b战时饮用水量掩蔽人数m=795, q生=4L/人.日生活储水时间t=15天Q饮=1.15m.q.t/1000=1.15×795×4×15/1000=54.9m3取60m3设35T饮用水箱一个：尺寸分别为：4500×4000×2000 临战安装四．移动电战1.储油量计算(战时采用规格为200L/只的油桶储油)L=0.24×120×24×8/1000=5.5tN=5.5*1000/0.855/200=32只2.冷却贮水箱2m3尺寸1200×1000×2000四．固定电站1．冷却水量设调节水温混合水池，容积6m3。

给排水计算1、给水系统计算：1.1用水量如下表：住宅冷水给水设计秒流量公式采用q g=0.2×U×N g，其中U=1+αc(N g-1)0.49Ng，αc =0.01512。

-1F由市政给水管网直供水，在此不作计算。

1.2加压给水系统1区(1F~8F)：设计秒流量:q g=0.2×U×N g=24 m3/h单泵流量:Q=24 /2=12 m3/h扬程:H=△Z+Σhi+Σhf+Hf=5.0+21+6+8=40m设备选择:TQG-12/0.40-3-5.5 （两用一备）单泵Q=12m3/h H=40m N=5.5kw 1.3加压给水系统2区(9F~16F)：设计秒流量:q g=0.2×U×N g=24 m3/h单泵流量:Q=24 /2=12 m3/h扬程:H=△Z+Σhi+Σhf+Hf=5.4+45+14=64.4m 设备选择:TQG-12/0.65-3-7.5 （两用一备）单泵Q=12m3/h H=65m N=7.5kw2.消火栓给水系统计算：2.1消防用水量：水池：252吨2.2选用水泵扬程计算：H=H1+H2+H3式中：H—消防水泵扬程。

（mH2O）H1—地下水池最低水位至系统最不利点消火栓高差。

（mH2O）H2—消防栓口所需压力。

（mH2O）H3—水泵至最不利点消火栓管路的水头损失。

（mH2O）计算值为：H=5.4+45+1.1+15+20=86.5m设备选择: XBD20-90-HY （一用一备）Q=20l/s H=90m N=37Kw3、喷淋给水系统计算：3.1以地下一层取160m2为最不利作用面积，计算管网水力计算(局部水头损失按沿程水头损失20%计)3.2选用水泵扬程计算：H=HP+HP j+Hh p+Hb j式中：H—喷淋水泵扬程（mH2O）HP—最不利点喷头所需压力（mH2O）Hp j—最不利点喷头至地下水池最低水位之间的几何高差（mH2O）Hh p—最不利点喷头至水泵吸水管之间管道损失。

B7#住宅楼的最高日用水量、排水量的计算。

最高日用水量的计算：Q d=q i N i/1000=300*3.5*（6*11）/1000=69.3(m3/d)平均时用水量的计算：Q cp= Q d * /T i=69.3*/24=2.89(m3/h)最大时用水量的计算：Q cp= Q d *K i/T i=69.3*2.5/24=7.22(m3/h)最高日用水量的计算：Q p=0.9* Q d=0.9*69.3=62.37(m3/d)系统名称:给水-住宅低区部分建筑名称:住宅用水定额:300(L/人.d) 用水人数:3.5(人) 总当量:6.45 变化系数Kh:2.50 Uo 值:2.36 控制流速:DN15-DN20≤1.0m/s DN25-DN40≤1.2m/s DN50-DN70≤1.5m/s DN80-≤1.8m/s管道材质:给水塑料管(UPVC)0.6MPa 末端压力:0.050(MPa) 计算公式:非自闭冲洗阀公式住宅低区给水系统：所需的压力OH=H1+H2+H3+H4=1.3*(6.92-5)+18.7+4+5=30.196 mH2系统名称:给水-住宅中区部分建筑名称:住宅用水定额:300(L/人.d) 用水人数:3.5(人) 总当量:6.45 变化系数Kh:2.50 Uo 值:2.36 控制流速:DN15-DN20≤1.0m/s DN25-DN40≤1.2m/s DN50-DN70≤1.5m/s DN80-≤1.8m/s管道材质:给水塑料管(UPVC)0.6MPa 末端压力:0.050(MPa) 计算公式:非自闭冲洗阀公式系统名称:给水-住宅高区部分建筑名称:住宅用水定额:300(L/人.d) 用水人数:3.5(人) 总当量:6.45 变化系数Kh:2.50 Uo 值:2.36 控制流速:DN15-DN20≤1.0m/s DN25-DN40≤1.2m/s DN50-DN70≤1.5m/s DN80-≤1.8m/s管道材质:给水塑料管(UPVC)0.6MPa 末端压力:0.050(MPa) 计算公式:非自闭冲洗阀公式系统名称:污水-住宅部分污水系统一建筑名称:住宅的厨房立管通气: 专用通气管横管类型:无环形通气管α值:1.5 管道材质:排水塑料管系统名称:污水-住宅排出系统二建筑名称:住宅的卫生间立管通气: 专用通气管横管类型:无环形通气管α值:1.5 管道材质:排水塑料管最大的一个卫生洁具的排水流量:2.0(l/s)室内消火栓系统：水源由本小区地下室消防水泵供给，消火栓给水系统均采用下行上给的供水方式。
