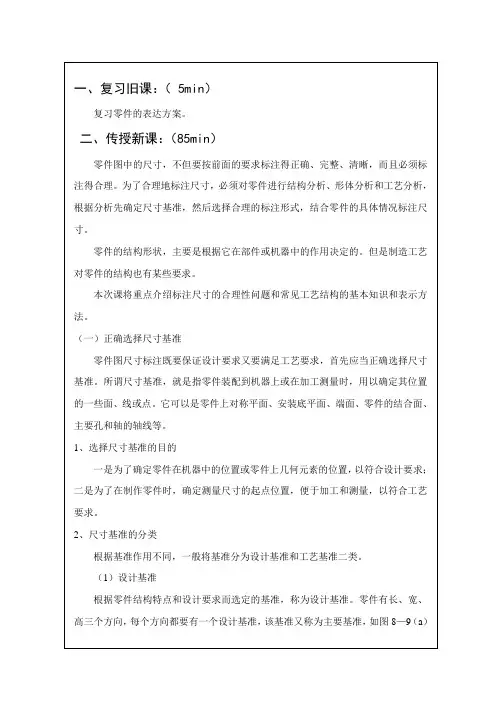

一、复习旧课：（ 5min）
复习零件的表达方案。
二、传授新课：（85min）
零件图中的尺寸，不但要按前面的要求标注得正确、完整、清晰，而且必须标注得合理。为了合理地标注尺寸，必须对零件进行结构分析、形体分析和工艺分析，根据分析先确定尺寸基准，然后选择合理的标注形式，结合零件的具体情况标注尺寸。
零件的结构形状，主要是根据它在部件或机器中的作用决定的。但是制造工艺对零件的结构也有某些要求。
本次课将重点介绍标注尺寸的合理性问题和常见工艺结构的基本知识和表示方法。

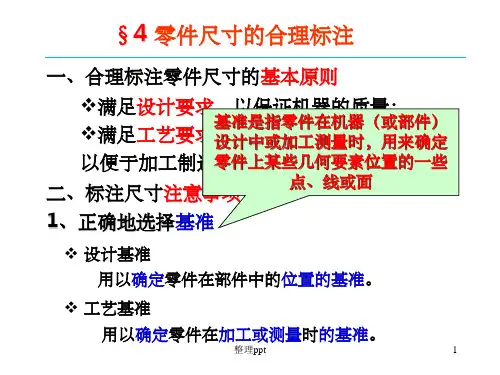

（一）正确选择尺寸基准
零件图尺寸标注既要保证设计要求又要满足工艺要求，首先应当正确选择尺寸基准。所谓尺寸基准，就是指零件装配到机器上或在加工测量时，用以确定其位置的一些面、线或点。它可以是零件上对称平面、安装底平面、端面、零件的结合面、主要孔和轴的轴线等。
1、选择尺寸基准的目的
一是为了确定零件在机器中的位置或零件上几何元素的位置，以符合设计要求；二是为了在制作零件时，确定测量尺寸的起点位置，便于加工和测量，以符合工艺要求。
2、尺寸基准的分类
根据基准作用不同，一般将基准分为设计基准和工艺基准二类。
（1）设计基准
根据零件结构特点和设计要求而选定的基准，称为设计基准。零件有长、宽、高三个方向，每个方向都要有一个设计基准，该基准又称为主要基准，如图8—9（a）教 学 过 程
江门市新会技工学校 第 页 共 页 所示。
对于轴套类和轮盘类零件，实际设计中经常采用的是轴向基准和径向基准，而不用长、宽、高基准，如图8—9（b）所示。
（2）工艺基准
在加工时，确定零件装夹位置和刀具位置的一些基准以及检测时所使用的基准，称为工艺基准。工艺基准有时可能与设计基准重合，该基准不与设计基准重合时又称为辅助基准。零件同一方向有多个尺寸基准时，主要基准只有一个，其余均为辅助基准，辅助基准必有一个尺寸与主要基准相联系，该尺寸称为联系尺寸。如图8—9（a）中的40、11、30，图8—9（b）中的30、90。
机械制图尺寸标注
1 基本规则
①机件的真实大小是以图样上所注的尺寸数据为依据。（缺漏尺寸是不能加工的）
②图样中的尺寸（包括技术要求和其他说明）以毫米为单位，不标注单位符号（或名称），如果采用其他单位，则应注明相应的単位符号。(YAO)
③图样中所注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。（留量加工为双点划线，也属于表面结构标注）
④机件的每一个尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。（重复标注加括号）
⑤表面结构表示是根据机件的使用要求作出判断而定，采用最经济的加工方法得到是最好的。
⑥公差配合选用优先配合，特殊的是带轮键槽。典型的配合特性：温差法，温差法和压入法，压入法，手锤打入，手锤轻轻打入，木槌装卸，加油后用手旋进，手旋进，手推滑进，手轻推进。H6-23部。
⑦几何公差：应按照功能要求给定几何公差，同时考虑制造和检测上的要求。但不一定要指明应采用的特定的加工，测量或检验方法。对要素规定的几何公差确定了公差带，该要素应限定在公差带之内。
⑧装配图是标示产品及其组成部分的连接装配关系的图样。它是进行设计，装配，检验，安装，调试和维修时所必需的重要技术文件。图形，尺寸，技术要求，零件号（明细栏），标题栏五大重要方面。 ⑨包装图优先选择CAD工程制图。图形文字，序号，术语，代号及计量单位等应符合有关标准的规定。（储运方式的特殊要求）
⑩完整，正确，清晰，合理，美观。（对自己高要求）
基准对齐标注。
总是忘记了Φ。 粗糙度，向视图沿箭头指向方向看去，剖切符号的注法。
IT与JS的零件使用要求，形
公差的等级。 形位公差与基准的位置标注，箭头指向;还有就是Φ总是忘记了。
中心线未出轮廓线，缺少粗糙度标注。钣金件标注；相同特征的注法。
适用于本公司钣金件加工，方便板料厚度安排（t1）;对称件用表格标示清楚明了；22部填写错误。 尺寸布局要合理。 1.尺寸标注的合理否！
机械图纸标注知识
1.轴套类零件
这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基
本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征
以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放
置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由
此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上
的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针
顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、
接触面（轴肩）或加工面等。 /http_imgload.cgi?/rurl4_b=7fd9c7b35aec9232f3e4b36e3754afdb2d637deed0769b9309ac9a5bc33c6bd1fbb051437146ecf872caf7e2717d356f5fe67159143febd44e1259e01c74e63f9fe77d87a4d6ee117500116e8aa68dc114454db2&a=53&b=48
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主
要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度
方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件
这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零
件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、
均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回
转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、
右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。 /http_imgload.cgi?/rurl4_b=7fd9c7b35aec9232f3e4b36e3754afdb80781762923e5751ec34a37e1527c51caeedb8eb0621284236f8b6b1783f01f1f857abfb2b3348d81f2ace173955dc36e9081fc7fde6be49ef4dd2ffef86729750072529&a=56&b=55
２０１３――２０１４学年度职业类优质课
优
质
课
教
案
学校：永城市第四职业中专
授课科目：机械制图
授课题目：零件的尺寸标注
授课教师：罗运同
日期：２０１6.5.15
8.2 零件的尺寸标注
本节容：
一．尺寸的组成
二．尺寸标注的基本规定
三．各类的尺寸注法
四．零件上常见结构的尺寸标注
本节重点容：
一．尺寸标注的基本规定
二．各类的尺寸注法
本节难点容：
各类的尺寸注法
教学目标：
通过本节课的学习，让学生理解零件尺寸标注的意义、概念和基本规定，同时让学生具备独立标注零件尺寸的能力。
教学方法：
采用现代化的教学设备多媒体白板来进行教学。
一.尺寸标注
1.基本规则
⑴ 机件的真实大小以图上所注尺寸数值为依据，与图形的比例大 小无关。
⑵ 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。
⑶ 机件的每一尺寸，一般只标注一次，并应标注在反映该结 构最清晰的图形上
⑷ 图样中的尺寸，以mm为单位时，不需标注计量单位的代号或名称。 2.尺寸的组成——完整的尺寸，由下列容组成：
⑴ 尺寸数字(表示尺寸的大小)
① 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处
② 水平注写时字头向上、垂直注写时字头向左
③ 尺寸数字不可被任何图线穿过，当不可避免时可把图线断开
④ 数字要采用标准字体，字高全图应保持一致
⑵ 尺寸线(表示尺寸的方向)
① 尺寸线用细实线绘制，不能用其它图线代替，也不得与其它图线重合、或画在其延长线上
② 标注线性尺寸时，尺寸线必须与所标注的线段平行
③ 尺寸线的终端符号一般用箭头表示
⑶ 尺寸界线(表示尺寸的围)
① 尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出
② 也可利用轮廓线、轴线或对称中心线作尺寸界线 ③ 尺寸界线应与尺寸线垂直，当尺寸界线过于靠近轮廓线时，允许倾斜画出
