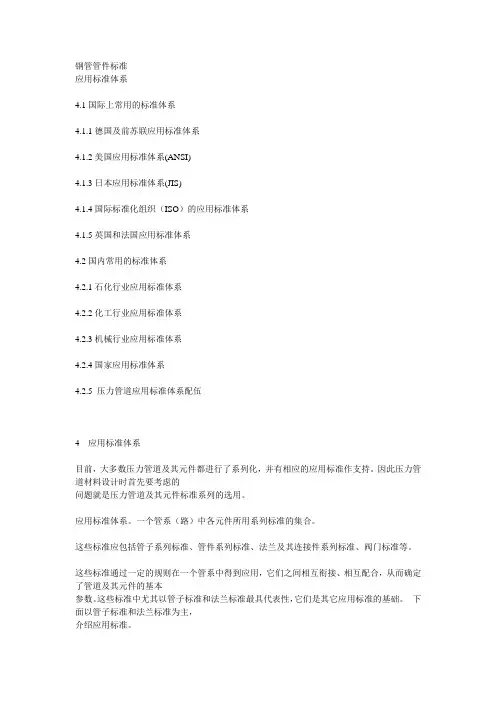

钢管管件标准
- 格式：doc
- 大小：48.00 KB
- 文档页数：6
钢管管件标准（5）
BS1560 管法兰(美式法兰)
BS4504 管法兰(欧式法兰)
BS1740.1 锻钢制管件
BS1965 对焊承压管件
BS1640 石油工业用对焊管件
BS3799 石油工业用螺纹及承插焊管件
b.法国应用标准体系(NF)
法国应用标准体系(NF)与英国应用标准体系类似。
4.2国内常用的标准体系
目前，国内的压力管道及其元件的应用标准很多,又均不完整。以管法兰标准为例,常用的标准就有国家标准(GB)、机械行业标准(JB)、石化行业标准(SH)和化工行业标准(HG)等。这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。为了能很好地应用这些标准，介绍一下目前国内常用的压力管道应用标准体系。
4.2.1石化行业应用标准体系
◆ 管子尺寸系列标准(SH3405) 基本属于“大外径系列” SH3405等效采用了ISO4200标准，故当DN≤1100mm时,它能与ANSI B36.l/36.19标准配套使用。SH3405直径范围和壁厚分级：
序号
钢管类别
公称直径范围
壁厚分级
1
奥氏体不锈钢无缝钢管
10～400
Sch5s、Sch10s、Sch20s、Sch40s、Sch80s
2
碳素钢、合金钢无缝钢管
10~600
Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160、XXS
3
奥氏体不锈钢焊接钢管
80~1000
2.0~12mm
4
碳素钢、合金钢焊接钢管
150~2000
4.0~18mm
◆法兰标准(SH3406)：属于"美式法兰"
公称压力：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),
PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级
公称直径：DN15~DN1500mm
法兰密封面： 当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面 5种
DN≥650时，凸台面 1种
法兰型式： 当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套 5种
DN≥650时 ，对焊 1种 ※ SH3406等效采用了ANSI B16.5和API605标准,。SH3406在结构尺寸和密封面型式上与ANSI B16.5/API605有着很好的互换性，它能与ANSI、API、MSS等标准的管道元件配套使用。但因为SH3406采用了我国材料标准而不是美国材料标准(ASTM),故二者的温度-压力表有少许偏差,故在考虑二者互换时,应注意并核对它们的温度-压力对应允许值。
◆石化行业应用标准体系中的常用标准
SH3401 管法兰用石棉橡胶板垫片
SH3402 管法兰用聚四氟乙烯包覆垫片
SH3403 管法兰用金属环垫片
SH3404 管法兰用紧固件
SH3405 石油化工企业钢管尺寸系列
SH3406 石油化工钢制管法兰
SH3407 管法兰用缠绕式垫片
SH3408 钢制对焊无缝管件
SH3409 钢板制对焊管件
钢管管件标准 中国国家应用标准体系常用 信息内容： ※JB没有相应的管子尺寸系列标准、管件标准，体系很不完善，需要GB体系作支持；
JB法兰标准把不同等级的材料列入同一温度－压力表中，以至失去了其科学性；
JB阀门标准以有限的型号给出选用系列(从各产品汇编中体现出来)，既限制了其使用范围，又失去了其灵活性。从许多生产装置的应用情况来看,JB阀门的使用性能也不尽人意；JB阀门不能与ANSI配伍使用,不便于与世界接轨；
◆ 机械行业应用标准体系中的常用标准有:
JB/T74 管路法兰技术条件
JB/T75 管路法兰类型
JB/T79.1~79.4 整体铸钢管法兰
JB/T81 板式平焊钢制管法兰
JB/T82.1~82.4 对焊钢制管法兰
JB/T83 0.25、0.6、1.0、1.6、2.5MPa平焊环式松套钢制管法兰
JB/T84 4.0、6.3、10.0MPa凹凸面对焊环板式松套钢制管法兰
JB/T85 0.25、0.6MPa翻边式松套钢制管法兰
JB/T86.1~86.2 钢制管法兰盖,
JB/4700～4703 压力容器用法兰
JB/T87~90 管路法兰用垫片 JB4704~4706 压力容器用垫片
4.2.4国家应用标准体系
◆ 管子尺寸系列标准GB17395属于"大外径系列"
◆ 法兰标准：(GB/T 9112-2000) 包括欧式法兰和美式法兰
接管分为系列I、系列II
系列I 为“大外径系列” ，以期能与SH标准等匹配；
系列II为“小外径系列” ，以期能与JB标准等匹配。
l 欧式法兰：分为系列I、系列II，
公称压力 PN 0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0MPa 9个等级
公称通径 DN10～2000mm
法兰型式：整体、带颈螺纹、对焊、带颈平焊、板式平焊、平焊环板式松套、对焊环板式松套、翻边环板式松套和法兰盖等 9种
密封面型式：平面、突面、凹凸面、榫槽面 4种。
l 美洲法兰：系列I(大外径)
公称压力 PN 2.0、5.0、11.0、15.0、26.0、42.0MPa 6个等级
公称通径 DN10～600mm
法兰型式：整体、带颈螺纹、对焊、带颈平焊、带颈承插焊、对焊环带颈松套和法兰盖等7种
密封面型式：平面、突面、凹凸面、榫槽面、环连接面 5种。
※ 它基本上能含盖JB标准和HG标准的"欧洲体系"标准,为取代这两个标准创造了条件;
※ "欧式法兰"和"美式法兰"，其温度-压力等级值的确定是将中国材料与欧洲材料和美洲材料进行性能对比后,选用ISO7005-1中规定的相应材料的压力－温度参数。
※ 压力管道国家标准体系也是一个比较完整的标准体系。它的管件标准分为A、B两个系列，其中A系列为“大外径系列”，以期能与SH标准等匹配；B系列为“小外径系列”，以期能与JB标准等匹配。
◆中国国家应用标准体系常用标准
GB12459 钢制对焊无缝管件
GB/T13401 钢板制对焊管件
GB/T14626 锻钢制螺纹管件
