钢管管件标准
应用标准体系
4.1国际上常用的标准体系
4.1.1德国及前苏联应用标准体系
4.1.2美国应用标准体系(ANSI)
4.1.3日本应用标准体系(JIS)
4.1.4国际标准化组织（ISO）的应用标准体系
4.1.5英国和法国应用标准体系

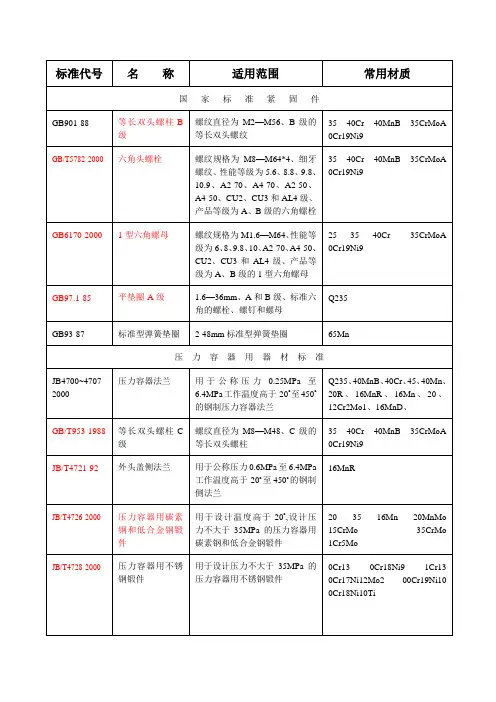

4.2国内常用的标准体系
4.2.1石化行业应用标准体系
4.2.2化工行业应用标准体系
4.2.3机械行业应用标准体系
4.2.4国家应用标准体系
4.2.5 压力管道应用标准体系配伍
4 应用标准体系
目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。因此压力管道材料设计时首先要考虑的
问题就是压力管道及其元件标准系列的选用。
应用标准体系。一个管系（路）中各元件所用系列标准的集合。
这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。
这些标准通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本
参数。这些标准中尤其以管子标准和法兰标准最具代表性，它们是其它应用标准的基础。 下面以管子标准和法兰标准为主，
介绍应用标准。
目前，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，它们之间有些相差很多，
无法配套使用和互换因而给使用者带来不少麻烦。
因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不能互换的其它标准体系
而导致错误。
世界各国应用标准大体上分为两大类:
◆管子----即钢管外径系列分为国际通用系列（大外径系列） 英制管；
国内常用系列（小外径系列） 公制管（或米制管）
◆法兰：欧式法兰和美式法兰
压力等级：PN 0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0 MPa 欧式法兰（DIN）
压力等级：PN 2.0 5.0 6.8 10.0 15.0 25.0 42.0 MPa 美式法兰（ANSI）
CL 150 300 400 600 900 1500 2500 Psi
由此可以看出，无论是法兰还是管子，上述两个系列或两个体系是不能混合使用的。
ANSI——美国国家标准化组织
ASTM.American Society of Testing Materials, ——美国材料实验协会
◆钢管壁厚表示方法
钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法

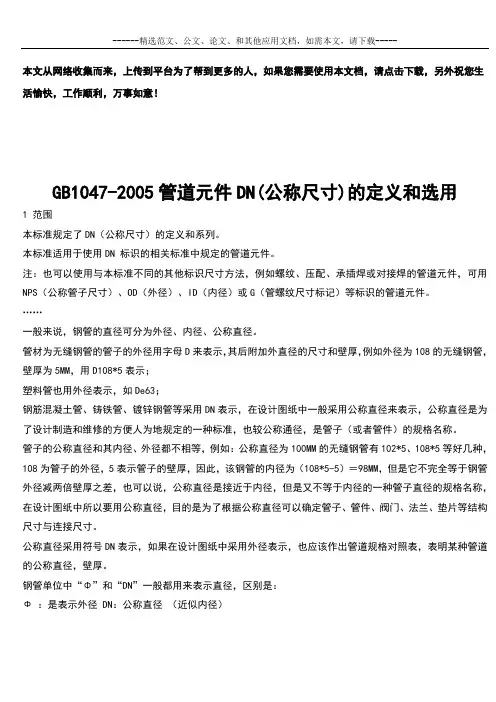

DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
Φ
22
27
34
42
48
60
76
89
114
140
168
219
273
324
356
406
457
508
610
Φ
18
25
32
38
45
57
73
89
108
133
159
219
273
325
377
426
480
530
630
1）是以管子表号"Sch"表示壁厚。
管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000,并经圆整后的数值。
即: Sch＝P/[σ]t×1000
ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;
ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s四个等级;
2）以钢管壁厚尺寸表示 中国、ISO、日本部分钢管标准采用
3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：
a.标准重量管,以STD表示
b.加厚管， 以XS 表示
c.特厚管， 以XXS表示。
对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。
4.1国际上常用的标准体系
随着我国对外改革开放和加入WTO，各行业与国际上联系越来越多，为了更好地与国际接轨，就要求从事压力管道设计的人员对国际上通用的和先进的相关标准体系有所了解。下面介绍几个主要的应用标准体系。
4.1.1德国及前苏联应用标准体系
a.德国（DIN）
管子：大外径系列
管法兰：欧式法兰
压力等级：PN 0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0、40.0 13个等级
公称直径：DN6～4000mm
法兰密封面：平面、凸台面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面 7种
法兰型式：平焊板式、平焊松套式、翻边松套式、对焊翻边松套式、对焊环翻边松套式、对焊式、螺纹连接式、整体式及法兰盖 9种
常用的标准
DIN2410.T.1
DIN2448
DIN2458
DIN2500
DIN2501.T.1
DIN2519
DIN2980
管子及钢管标准概述
无缝钢管 尺寸及单位长度质量
焊接钢管 尺寸及单位长度质量
法兰 一般说明
法兰 连接尺寸
钢法兰 交货技术条件
带螺纹的钢管配件
b. 前苏联（ΓOCT）
管子：小外径系列 外径尺寸同我国的JB 系列
管法兰：欧式法兰
压力等级：PN 0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0、20.0 11个等级
公称直径：DN6~3000mm
法兰密封面：全平面、凸台面、凹凸面、聚四氟乙烯用榫槽面、透镜面及椭圆型环连接面 7种
法兰型式：平焊板式、平焊松套式、翻边松套式、对焊式、螺纹连接式、整体式及法兰7种
※德国管法兰标准DIN和前苏联管法兰标准ΓOCT在PN≤16.0的等级中可以配对使用,但已不能互换(因为接管尺寸系列不同)。随着前苏联解体,其应用标准体系ΓOCT目前在国际工程上已很少用。
4.1.2 美国应用标准体系(ANSI)
美国国家标准ANSI B16.5《钢制管法兰及法兰管件》是一个比较完整、比较成熟同时也是国际上比较流行、比较通用的先进标准。该标准与其它相关的ANSI、API 、ASTM、MSS组成的压力管道应用标准体系形成于大量的试验研究基础之上,并经历了数十年的实践检验,因此不失为一个科学、先进的标准,并广泛为各个国家所接受。
管子：大外径系列 (ANSI B36.10和ANSI B36.19)
公称直径范围：(DN6~DN2000)mm
壁厚表示方法：
1）是以管子表号"Sch"表示壁厚；
2）是以管子重量表示管壁厚度。
管法兰：美式法兰
压力等级：CL 150 300 400 600 900 1500 2500 Psi 7个等级
公称直径：DN15~600mm
法兰密封面：凸台面（RF）、凹凸面（MF）、榫槽面（TG）、金属环连接面 4种
法兰型式： 平焊式、承插焊式、对焊式、螺纹连接式、松套式及法兰盖 6种
◆美国应用标准体系ANSI中常用的标准有：
ANSI/ASME B36.10 无缝及焊接钢管
ANSI/ASME B36.19 不锈钢无缝及焊接钢管
ANSI/ASME B16.9 工厂制造的钢对焊管件
ANSI/ASME B16.11 承插焊和螺纹锻造管件
ANSI/ASME B16.28 钢制对焊小半径弯头和回弯头
ASME/ANSI B16.34 法兰连接、螺纹连接和焊接连接的阀门
ASME/ANSI B16.5 管法兰和法兰管件
ASME/ANSI B16.36 孔板法兰
ASME/ANSI B16.42 球墨铸铁法兰和法兰管件
