通信原理实验实验报告通信原理实验实验报告一、引言通信原理是现代通信技术的基础，而通信原理实验则是学习和理解通信原理的重要途径之一。
本次实验旨在通过实际操作和数据分析，加深对通信原理的理解，并掌握相关实验技能。
二、实验目的本次实验的主要目的是通过实验验证通信原理中的一些基本概念和理论，包括调制、解调、信道传输特性等。
同时，通过实验数据的分析，探究不同参数对通信系统性能的影响。
三、实验原理1. 调制与解调调制是将要传输的信息信号转换成适合传输的调制信号的过程，解调则是将接收到的调制信号恢复成原始信息信号的过程。
常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。
2. 信道传输特性信道传输特性是指信号在传输过程中受到的各种干扰和衰减的影响。
常见的信道传输特性包括衰减、失真、噪声等。
在通信系统设计中，需要考虑信道传输特性对信号质量的影响，并采取相应的措施进行补偿或抑制。
四、实验步骤1. 实验一：调制与解调在实验一中，我们选择了幅度调制（AM）作为调制方式。
首先，通过信号发生器产生一个正弦波作为基带信号，然后将其调制到无线电频率范围。
接下来，通过解调器将接收到的信号解调，并与原始信号进行比较分析。
2. 实验二：信道传输特性在实验二中，我们通过建立一个简单的传输系统来研究信道传输特性。
首先，我们将信号源连接到信道输入端，然后通过信道模拟器模拟信道的衰减、失真和噪声等特性。
最后，我们使用示波器观察信号在传输过程中的变化，并记录相关数据。
五、实验结果与分析1. 实验一：调制与解调通过实验一的数据分析，我们可以得出调制信号与原始信号的关系，并进一步了解幅度调制的特点。
同时，我们还可以观察到解调过程中的信号失真情况，并对解调算法进行改进。
2. 实验二：信道传输特性实验二的数据分析主要包括信号衰减、失真和噪声等方面。
通过观察示波器上的波形变化，我们可以了解信号在传输过程中的衰减程度，以及失真和噪声对信号质量的影响。
msk调制与解调的延迟参数
MSK（最小频移键控）调制与解调的延迟参数主要包括以下几个方面：
符号定时同步：在解调过程中，需要确保接收到的信号的符号定时与发送端的符号定时同步。
否则，解调器将无法正确解调信号。
为了实现符号定时同步，需要在解调过程中引入适当的延迟参数，以匹配发送端的符号定时。
载波相位同步：在解调过程中，需要确保接收到的信号的载波相位与发送端的载波相位同步。
否则，解调器将无法正确解调信号。
为了实现载波相位同步，需要在解调过程中引入适当的延迟参数，以匹配发送端的载波相位。
采样时间同步：在解调过程中，需要确保接收到的信号的采样时间与发送端的采样时间同步。
否则，解调器将无法正确解调信号。
为了实现采样时间同步，需要在解调过程中引入适当的延迟参数，以匹配发送端的采样时间。
码元定时同步：在解调过程中，需要确保接收到的信号的码元定时与发送端的码元定时同步。
否则，解调器将无法
正确解调信号。
为了实现码元定时同步，需要在解调过程中引入适当的延迟参数，以匹配发送端的码元定时。
需要注意的是，具体的延迟参数值需要根据实际情况进行调整和优化。
可以通过实验和性能评估来确定最佳的延迟参数值，以保证信号的正确解调并实现最佳通信性能。

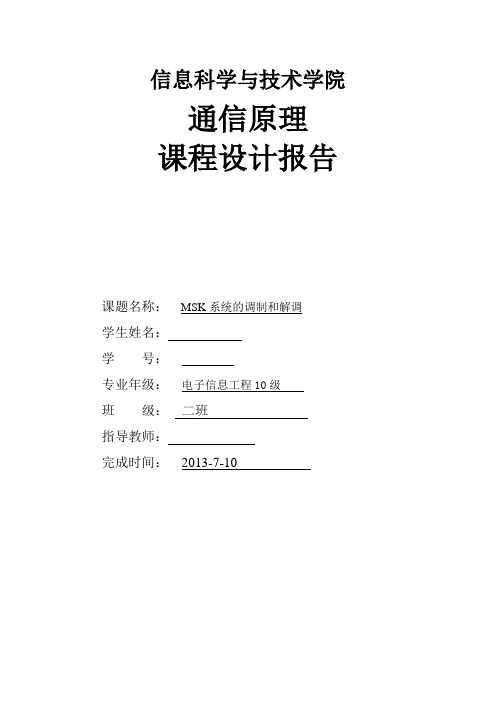

信息科学与技术学院通信原理课程设计报告课题名称：MSK系统的调制和解调学生姓名：学号：专业年级：电子信息工程10级班级：二班指导教师：完成时间：2013-7-10目录1.直流电机控制系统概述 .................................................................................... 错误！未定义书签。
1.1系统描述.......................................................................................... 错误！未定义书签。
1.2直流电机概述.................................................................................. 错误！未定义书签。
2.题目及要求........................................................................................................ 错误！未定义书签。
2.1 题目................................................................................................. 错误！未定义书签。
2.2要求.................................................................................................. 错误！未定义书签。
3直流电机功能设计及描述 ................................................................................. 错误！未定义书签。
通信原理实验报告引言：通信原理是现代通信技术的基础，通过实验可以更深入地理解通信原理的各个方面。
本次实验主要涉及到调制解调和频谱分析。
调制解调是将原始信号转换成适合传输的信号形式，频谱分析则是对信号的频域特性进行研究。
通过这些实验，我们可以进一步了解调制解调原理、频谱分析技术以及其在通信领域中的应用。
实验一：调制解调实验调制解调是将信息信号转换为适合传输的信号形式的过程。
在实验中，我们使用了模拟调制技术。
首先，我们通过声卡输入一个带通信号，并将其调制成调幅信号。
接着，通过示波器观察和记录调制信号的波形，并利用解调器将其还原为原始信号。
实验二：频谱分析实验频谱分析是对信号在频域上的特性进行研究。
在实验中，我们使用了频谱分析仪来观察信号的频谱分布情况。
首先，我们输入一个具有特定频率和幅度的正弦信号，并使用频谱分析仪来观察其频谱。
然后，我们改变信号的频率和幅度，继续观察和记录频谱的变化情况。
实验三：应用实验在实际通信中，调制解调和频谱分析技术有着广泛的应用。
通过实验三，我们可以了解到这些技术在通信领域中的具体应用。
例如，我们可以模拟调制解调技术在调制解调器中的应用，观察和分析不同调制方式下的信号特性。
同样，我们可以使用频谱分析仪来研究和理解不同信号在传输过程中的频谱分布。
这些实验将帮助我们更好地理解通信系统中的调制解调和频谱分析技术，从而为实际应用提供支持。
结论：通过本次实验，我们对通信原理中的调制解调和频谱分析技术有了更深入的了解。
调制解调是将信息信号转换为适合传输的信号形式，而频谱分析则是对信号的频域特性进行研究。
这些技术在通信领域中有着广泛的应用，对于实际通信系统的设计和优化非常重要。
通过实验的学习和实践，我们能够更好地掌握调制解调和频谱分析的原理和应用，从而提高我们在通信领域中的能力和技术水平。
总结：通过本次实验，我们对通信原理中的调制解调和频谱分析技术进行了学习和实践。
通过实验的过程，我们深入了解了这些技术的原理和应用，并通过观察和记录不同信号的波形和频谱特征，加深了我们对通信原理的理解。
一、实验名称通信原理实验二、实验目的1. 理解通信原理的基本概念和原理；2. 掌握通信系统中的调制、解调、编码和解码等基本技术；3. 培养实际操作能力和分析问题能力。
三、实验内容1. 调制与解调实验（1）实验目的：验证调幅（AM）和调频（FM）调制与解调的基本原理；（2）实验步骤：1. 准备实验设备：调幅调制器、调频调制器、解调器、示波器、信号发生器等；2. 设置调制器参数，生成AM和FM信号；3. 将调制信号输入解调器，观察解调后的信号波形；4. 分析实验结果，比较AM和FM调制信号的特点；（3）实验结果与分析：通过实验，观察到AM和FM调制信号的特点，验证了调制与解调的基本原理。
2. 编码与解码实验（1）实验目的：验证数字通信系统中的编码与解码技术；（2）实验步骤：1. 准备实验设备：编码器、解码器、示波器、信号发生器等；2. 设置编码器参数，生成数字信号；3. 将数字信号输入解码器，观察解码后的信号波形；4. 分析实验结果，比较编码与解码前后的信号特点；（3）实验结果与分析：通过实验，观察到编码与解码前后信号的特点，验证了数字通信系统中的编码与解码技术。
3. 信道模型实验（1）实验目的：验证信道模型对通信系统性能的影响；（2）实验步骤：1. 准备实验设备：信道模型仿真软件、信号发生器、示波器等；2. 设置信道模型参数，生成模拟信号；3. 将模拟信号输入信道模型，观察信道模型对信号的影响；4. 分析实验结果，比较不同信道模型下的信号传输性能；（3）实验结果与分析：通过实验，观察到不同信道模型对信号传输性能的影响，验证了信道模型在通信系统中的重要性。
4. 通信系统性能分析实验（1）实验目的：分析通信系统的性能指标；（2）实验步骤：1. 准备实验设备：通信系统仿真软件、信号发生器、示波器等；2. 设置通信系统参数，生成模拟信号；3. 仿真通信系统，观察系统性能指标；4. 分析实验结果，比较不同参数设置下的系统性能；（3）实验结果与分析：通过实验，观察到不同参数设置对通信系统性能的影响，验证了通信系统性能分析的重要性。
MSK调制实验指导书一、实验目的1、了解MSK调制的基本原理2、熟悉软件完成MSK的过程二、实验仪器1、软件无线电调制模块，位号：B、C2、双踪示波器1台3、DSP Emulator4、信号连接线三、实验原理1、MSK调制原理MSK(最小频移键控)是移频键控FSK的一种改进形式。
在二进制FSK方式中载波频率随着调制信号“1”或“0”而变，其相位通常是不连续的。
MSK是FSK信号的相位始终保持连续变化的一种特殊方式。
可以看成是调制指数为0. 5的一种CPFSK信号。
2、MSK调制原理框图：3、MSK输出波形：四、实验步骤：1、创建新工程文件：1）打开Code Composer Studio软件并建立workspace：点击Browse浏览并选择想要建立workspace的位置，之后生成的各种文件将保存在此目录下。
将workspace选择为F:\ti，点击ok建立完成。
2）新建CCS工程文件：点击File>New>CCS Project:输入工程文件名，并按下图进行配置，点击finish完成配置：工程名选择C5400系列选择TMS320C5402型号选择仿真器型号选择建立空工程双击MSKmode,鼠标右击名为VC5402.cmd的文件并点击Delete删掉该文件：鼠标右击MSKmode文件夹并选择Add Files:打开Communication theory文件夹>>MSK文件夹并选择如图所示文件，打开：选择copy files，点击ok:双击main.c，打开待改原程序：（注：1.缺少的头文件添加方式同前几个实验。
）2、修改程序：1）注释掉无关语句（由于msk调制不需要滤波器，注释掉以下语句）：2）在OUT函数中如图位置调用MSKinit()函数和MSKmode()函数：（此两个函数需要同学们自己定义并自己进行填充）3）填充函数框架：void MSKint(){}void MSKmode() {}3、Build All 、Debug 。
psk调制与解调实验报告PSK调制与解调实验报告引言：调制与解调是通信领域中非常重要的技术，它们被广泛应用于无线通信、卫星通信、光纤通信等领域。
相位移键控调制（Phase Shift Keying, PSK）是一种常见的数字调制技术，本实验旨在通过实践，深入了解PSK调制与解调的原理和实际应用。
一、实验目的本实验的主要目的是掌握PSK调制与解调的基本原理，熟悉其实际应用，并通过实验验证理论知识的正确性。
二、实验器材1. 信号发生器2. 频谱分析仪3. 示波器4. 电脑及相关软件三、实验原理1. PSK调制PSK调制是利用不同相位表示数字信号的一种调制技术。
常见的PSK调制方式有二进制相移键控调制（Binary Phase Shift Keying, BPSK）和四进制相移键控调制（Quadrature Phase Shift Keying, QPSK）等。
BPSK调制将0和1分别映射为相位为0和π的两种状态，而QPSK调制则将00、01、10和11分别映射为相位为0、π/2、π和3π/2的四种状态。
2. PSK解调PSK解调是将接收到的PSK信号转化为数字信号的过程。
解调的关键是从接收到的信号中提取出相位信息。
常用的解调方法有相干解调和非相干解调。
相干解调需要与发送信号保持相位同步，而非相干解调则不需要。
四、实验步骤1. 设置信号发生器的频率和幅度，选择合适的PSK调制方式。
2. 连接信号发生器和频谱分析仪，观察并记录调制后的信号频谱。
3. 将调制后的信号输入到示波器中，观察并记录波形。
4. 通过解调器将接收到的信号转化为数字信号。
5. 使用电脑及相关软件进行信号解调的仿真实验，比较实验结果与理论分析的差异。
五、实验结果与分析1. 调制实验结果根据实验步骤中的设置，我们可以通过频谱分析仪观察到调制后的信号频谱。
根据不同的PSK调制方式，频谱图上会出现不同的频率成分。
通过观察波形，我们可以看到相位的变化对应着信号的变化。
实验二MSK、GMSK调制及相干解调实验实验目的：1.掌握MSK调制、相干解调原理及特性；2.了解MSK调制与GMSK调制的差别。
实验内容：1.编写MATLAB程序仿真MSK调制及相干解调；2.观察I、Q两路基带信号的特征及与输入NRZ码的关系；3.观察I、Q调制解调过程中信号的变化；4.对程序做修改，进行GMSK调制及解调仿真；5.分析仿真中观察的数据，撰写实验报告。
仿真代码：clear allclcglobal dt df t f Nclose allpi=3.1415926;fc=5;N=2^8;L=8;M=N/L;Rb=2;Tb=1/Rb;dt=Tb/L;df=1/(dt*N);T=N*dt;B=N*df/2;t=[-T/2+dt/2:dt:T/2];f=[-B+df/2:df:B];EP=zeros(size(f));EPg=zeros(size(f));for ii=1:10;for j=1:50;b=sign(randn(1,M));for i=1:L,s(i+[0:M-1]*L)=b;endP=t2f(s);P=P.*conj(P)/T;EP=(EP*(j-1)+P)/j;endPs=10*log10(EP+eps);Bb=Tb/0.3;alpha=sqrt(logm(2)/2/Bb^2);H=exp(-alpha^2*f.^2);a(1)=b(1);for i=M:-1:2,a(i)=b(i)*b(i-1);endfor i=1:L,sa(i+[0:M-1]*L)=a;endsend=real(f2t(t2f(s).*H));It=zeros(size(t));for k=0:2*L:N-1;kk=1:2:2*L;kkk=1:L;It(k+kk)=send(k+kkk+L);It(k+kk+1)=send(k+kkk+L);endfor k=N:-1:L+1,It(k)=It(k-L);endQt=zeros(size(t));for k=0:2*L:N-1;kk=1:2:2*L;kkk=1:L;Qt(k+kk)=send(k+kkk);Qt(k+kk+1)=send(k+kkk);endsubplot(2,1,1);stem(b);title('原始');%x = input('xxx');%IttItt=It.*cos(pi*t/2/Tb);%QttQtt=Qt.*sin(pi*t/2/Tb);%GMSK 时域波形gmsk=Itt.*cos(2*pi*fc*t)-Qtt.*sin(2*pi*fc*t); %GMSK 功率谱PP=t2f(gmsk);Pa=PP.*conj(PP)/T;EPg=(EPg*(ii-1)+Pa)/ii;endPgmsk=10*log10(EPg+eps);%接收端r=gmsk;%接收端的低通滤波器，带宽为RbLPF=zeros(size(f));ai=(B-Rb)/2/B*size(f);aj=(B+Rb)/2/B*size(f);for k=(ai(1,2):aj(1,2)),LPF(k)=1;end%接收端上支路LPF的输出，与Itt相似（图九）RI=r.*cos(2*pi*fc*t);RI=real(f2t(t2f(RI).*LPF));RQ=-r.*sin(2*pi*fc*t);RQ=real(f2t(t2f(RQ).*LPF));%取样RIt=RI(2*L:2*L:N);RQt=RQ(L:2*L:N);%码型串并转换Rt=zeros(1,M);Rt(2:2:M)=RIt(1:M/2);Rt(1:2:M-1)=RQt(1:M/2);%判决Rt=sign(Rt);clear j;d(1)=j;for i=2:M,d(i)=d(i-1).*j;ende=Rt.*d;for i=1:2:M,e(i)=imag(e(i));endf=b-e;for i=1:L,sy(i+[0:M-1]*L)=e;endsubplot(2,1,2);stem(sy);f2tfunction x=f2t(X)global dt df t f T NX=[X(N/2+1:N),X(1:N/2)];x=ifft(X)/dt;t2ffunction X=t2f(x)global dt N t f TH=fft(x);X=[H(N/2+1:N),H(1:N/2)]*dt;。
实验一 MSK 调制解调实验一、实验目的1. 了解MSK 调制和解调的基本原理； 2．熟悉软件完成MSK 的过程。
二、实验内容1．熟悉MSK 调制和解调过程； 2．通过示波器测试MSK 各点的波形；3*.设计通过DSP 程序完成MSK 的程序，加强对MSK 的理解。
三、实验原理当信道中存在非线性的问题和带宽限制时，幅度变化的数字信号通过信道会使己滤除的带外频率分量恢复，发生频谱扩展现象，同时还要满足频率资源限制的要求。
因此，对己调信号有两点要求，一是要求包络恒定；二是具有最小功率谱占用率。
因此，现代数字调制技术的发展方向是最小功率谱占有率的恒包络数字调制技术。
现代数字调制技术的关键在于相位变化的连续性，从而减少频率占用。
MSK （最小频移键控）是移频键控FSK 的一种改进形式。
在FSK 方式中，每一码元的频率不变或者跳变一个固定值，而两个相邻的频率跳变码元信号，其相位通常是不连续的。
所谓MSK 方式，就是FSK 信号的相位始终保持连续变化的一种特殊方式。
可以看成是调制指数为0.5的一种连续相位的FSK 信号。
其主要特点是包络恒定，带外辐射小，实现较简单。
其数学表达式为：()cos()2c kn nbS t t a t T πωφ=++∑式中，T b 为码元的宽度，a n 为＋1，－1。
n φ是第n 个码元的初始相位，并且⎩⎨⎧≠±==---111n n n n n n n a a n a a πφφφ当输入＋1时，发送的角频率为：2c bT πω+。
当输入-1时，发送的角频率为：2c bT πω-。
在一个码元内相位增加π/2或者减小π/2，所以相位的变换是连续的。
图4-11-1给出一种MSK 调制信号产生的方法。
图4-11-1 MSK 的调制框图实现MSK 调制的过程为：先将输入的基带信号将其分成I 、Q 两路，并互相交错一个码元宽度，再用加权函数cos()2bt T π和sin()2bt T π分别对I 、Q 两路数据加权，最后将两路数据分别用正交载波调制。
MSK调制解调一、实验目的1、掌握MSK的调制解调原理2、掌握MSK的软件仿真方法3、掌握MSK的硬件设计方法二、实训原理三、实训内容1、用matalb中的simulink对MSK进行软件仿真，绘制MSK的波形图。
2、在Quatms中分别对MSK的进行仿真，实现差分编码和串并转换。
3、操作键盘，选择菜单“调制解调”“MSK调制”“输入码字”使系统处于MSK调制解调下，基带信号选择00001110。
4、用测试先把实验箱的测试孔和示波器探头连接起来，分别测量TP601和TP602。
在示波器上观察IQ路输出调制的输出波形，I路和Q路的调制输出如下图所示。
5、换几组数据重复上诉步骤。
6、同时用示波器测量TP610，观察解调输出波形是否和基带信号一致。
四、实训总结通过这次实训我基本了解了MSK的原理方法，弥补了以前学习中的漏洞。
π/4DQPSK调制解调一、实验目的1、掌握π/4DQPSK的调制解调原理2、掌握π/4DQPSK的软件仿真方法3、掌握π/4DQPSK的硬件设计方法二、实训原理三、实训内容1、用matalb中的simulink对MSK进行软件仿真，绘制π/4DQPSK 的波形图。
2、在Quatms中分别对MSK的进行仿真，实现差分编码和串并转换。
3、操作键盘，选择菜单“调制解调”“π/4DQPSK调制”“输入码字”使系统处于π/4DQPSK调制解调下，基带信号选择00001110。
4、用测试先把实验箱的测试孔和示波器探头连接起来，分别测量TP601和TP602。
在示波器上观察IQ路输出调制的输出波形，I路和Q路的调制输出如下图所示。
5、换几组数据重复上诉步骤。
6、同时用示波器测量TP610，观察解调输出波形是否和基带信号一致。
四、实训总结通过这次实训我基本了解了π/4DQPSK的原理方法，弥补了以前学习中的漏洞。
QSPK调制解调一、实验目的1、掌握QSPK的调制解调原理2、掌握QSPK的软件仿真方法3、掌握QSPK的硬件设计方法二、实训原理三、实训内容1、用matalb中的simulink对QSPK进行软件仿真，绘制MSK的波形图。
本科学生综合性实验报告云南师范大学教务处编印一、实验设计方案实验序号 12实验名称 MSK 调制与解调 实验时间2014年6月10日实验室同析3-1111．实验目的1.1 认识Matlab/Simulink 的基本功能。
1.2 了解Simulink 的基本图符库，并能做出MSK 调制与解调的仿真。
1.3 理解MSK 信号的调制与解调原理。
2．实验原理、实验流程或装置示意图2.1 MSK 调制与解调MSK 信号是调制指数h 为1/2的连续相位调制（CPFSK ）.文献[2]给出了MSK 信号的第n 个码元的时间函数Tn t nT I n T t t A I n I T t t A I n I T t t A t S n n n n n n n n MSK )1(,212sin sin 212cos cos 212cos )(000+≤≤⎪⎭⎫⎝⎛+--⎪⎭⎫⎝⎛+-=⎪⎭⎫⎝⎛+-+=θπωωθππωθππω （1）式中，二进制数码n I 的取值为+1或-1；0ω是载波频率；A 是载波幅度；T 是码元周期；∑--∞==12n k kn I πθ是nT 时刻的相位累积值。
从式（1）可以看到，MSK 的调制可以通过两路正交的幅度调制载波信号相加来实现，其中两路正交载波分别是t 0cos ω和t 0sin ω，幅度都为A ，调制在t 0cos ω上的基带信号称为I 路，调制在t 0sin ω上的基带信号称为Q 路。
具体的MSK 调制器和解调器实现框图（图1和图2）实现的依据就是上述的MSK 调制和解调的等效I-Q 正交图1 MSK 信号的调制器原理框图差分编码串/并变换 延时T b相乘相乘相乘相乘相加a k 码 a (t )b k 码 b (t )b Q (t )b I (t )b T t2cosπbT t 2sin π t 0cos ω t 0sin ωMSK x (t )图2 MSK 信号的解调器原理框图值得注意点是，串/并转换前后的信号应该符合如图(3)所示的时间关系。
本实验根据上述原理框图仿真MSK 信号的调制与解调。
图3 串/并转换前后的信号时序关系2.2 实验方案设计本实验的仿真模型文件是msk.mdl ，打开msk.mdl 可以看到仿真模型分为两个主要部分：MSK 调制和解调。
1）MSK 调制MSK 调制的仿真模型结构如图4所示，该模型用I-Q 正交形式实现了MSK 信号的调制。
首先由随机整数发生器产生随机的{0,1}序列，⊗⊗⎰+-bbT n T n )12()12(⎰+bbT n nT )12(2取样判决取样判决 并/串差分解码 IQx (t )t T tb0cos 2cosωπ速率为bT 21时钟t T tb0sin 2sinωπt =(2n +1)T b b I (t )t =(2n +2)T bb Q (t ) a输出 b (t ) b I (t ) b Q (t )OOO b 0b 1b 2b 3b 4b 5b 6b 0b 0b 2 b 2b 4b 4 b 6b 6b 1b 1b 3b 3b 5b 51234567ttt然后进行差分编码（为了有更多的连续信号），并转化为{-1，+1}的序列；接着经过串/并转换转化为I、Q两路信号，其中Q路信号要经过额外的T b时间的延迟；然后I、Q两路分别进行正交幅度调制，最后两路信号相加即得到MSK信号。
仿真中随机{0,1}序列的发生周期是1ms，即T b=1ms。
图4 MSK调制仿真模型图2）MSK解调MSK信号的解调模型如图5所示，该模块采用相干解调的方式实现了MSK信号的解调，正确恢复出发送数据。
首先，接收到已调MSK 信号分别经过I路和Q路正交幅度解调；然后通过积分器，积分时间长度是2T b,之后进行抽样判决；判决结果通过串/并转换和差分解码恢复出发送数据。
图5 MSK解调仿真模型结构图3．实验设备及材料3.1 Windows XP/Windows 73.2 Matlab R2009a4．实验方法步骤及注意事项4.1 打开matlab应用软件，如图6所示。
4.2 在图6中右边的命令窗(Command Window)的光标处输入：simulink,回车。
图6 Matlab界面4.3 在图6中，选择：File>New>Model新建文件，保存在matlab工作目录下，并取名为msk.mdl。
4.4 在Find命令行处输入：XOR Exclusive OR，就在窗口的右边找到了该仿真模块图标。
用鼠标右键选择该模块，将其添加到创建的msk窗口中。
4.5 用相同的方法创建帧状态转换模块（Frame Status Conversion）、选择输出模块（Selector）、传输延时模块（Transport Delay）、脉冲序列发生器（Pulse Generator）、积分器（Intergrator）、关系符操作模块（Relational Operator）和矩阵合并模块（Matrix Concatenation）,观察每个设备的连接点，用鼠标左键把设备连接起来，如图4、图5所示。
4.6 用鼠标点击“运行仿真模型按钮”即可运行msk.mdl,观察实验结果。
4.7 注意：（1）MSK调制中关键的子模块差分编码由一个异或模块和一个延迟模块构成，如图7所示。
图7 差分编码串/并转换由图8中的4个模块组成，其中缓存器模块（Buffer）将串行单比特数据流缓冲成两个比特一组，缓存器模块的输出是基于帧的数据流；接着通过一个帧状态转换模块将基于帧的数据流转换位基于采样的数据流，取消每一组的两个比特之间的采样时间差异；最后通过两个选择模块将每一组的两个比特分别分配到I、Q两路。
图8 串/并转换调制模型的最后部分是正交幅度调制部分，如图9所示。
对于I路，前一个正弦波模块产生b T t2cos π，而对于Q 路，前一个正弦波模块产生bT t2sin π。
比较仿真中串/并转换模块的输出（包括Q 路延迟T b ）和图1中的时序关系，可以看到仿真中的信号比图1中的信号延迟了3T b ,所以在这两个正弦波模块中要各自增加23π的相位延迟。
I 、Q 两路的后一个正弦波模块产生载波信号，仿真中设定载波频率是2kHz 。
最后将I 、Q 两路信号相加得到已调MSK 信号。
图9 正交调制（2）MSK 解调的关键子模块积分器的模型结构如图（10）所示。
积分前的延时模块将I 、Q 两路信号做适当的延迟，使I 、Q 两路的码元边界对齐2nT b (n 为整数)时间点；脉冲发生器的作用是周期性地（在2nT b 时间点上）产生积分器的复位脉冲；积分器在复位脉冲的控制下以2T b 为积分周期对码元进行时间积分。
图10 积分器抽样判决的模型结构如图11所示。
抽样模块的抽样时刻是2nT b，和积分器的复位时间相同，即积分器的输出在2nT b时刻发生跳变，为了防止抽样时信号发生跳变，在抽样判决前用延迟模块将信号做了微小的延迟；抽样采用了零阶抽样保持模块实现，而判决则采用了关系符操作模块实现，判决的结果是{0,1}二进制序列。
图11 抽样判决并/串转换模块由3个Simulink模块组成，如图12所示。
矩阵合并模块将I路和Q路的数据流合并为12⨯矩阵数据流；帧状态转换器给矩阵中的两个元素赋予不同的时间意义，即将这两个元素视为对同一信号的相邻时刻的两次采样；最后通过解缓存模块将12⨯矩阵（并行）数据流转换为串行输出。
图12 并/串转换5．实验数据处理方法图像法6．参考文献[1]樊昌信，曹丽娜．通信原理[M]．北京：国防工业出版社，2010，241～250．[2] 张孟喜，丁涛．Matlab实用教程[M]．北京：清华大学出版社，2005，1-325．[3] 李永忠，徐静．现代通信原理、技术与仿真[M]．西安：西安电子科技大学出版社，2010，278～286．[4] 姚俊，马聪辉．Simulink建模与仿真[M]．西安：西安电子科技大学出版社，2002，349～409．二、实验报告2．对实验现象、实验结果的分析及其结论实验现象：运行msk.mdl，可以得到如下的仿真结果。
如图13给出了已调MSK信号和原始发送数据（输入二进制序列）的比较，可以明显看出，数据0对应较低的频率，而数据1对应较高的频率，而且信号幅度恒定，相位保持连续。
另外还可以比较输入二进制序列和解调后的输出二进制序列，除了一个延迟之外，两个序列是相同的。
图13 输入二进制序列与输出MSK 信号结论：Matlab 强大之处在于它可以用编程语言绘制想要模拟的系统最终输出的图形，通过Matlab 编程MSK 系统，可以得到各环节的图形，编写MSK 系统的Matlab 语言见附录，接下来就对程序运行后的图形进行分析说明。
如下图14所示：原信号为{1 0 0 0 0 1 1 0 1 1}，其中高电平用“1”表示，低电平“0”表示。
从图3.1可以看出数字信号经差分编码后的波形，差分编码的规则是:b a b n n1n-⊕=可以看出参考位为1，利用上式，可以得到差分编码信号为{0 0 0 0 0 1 0 0 1 0}。
再经过串并转换得到同相信号和正交信号，这两路信号，每个码元宽度是串并变换之前信号宽度的2倍。
图14 数字信号编码组图Figure4.2.1 Digital signal coding Photos图15 Icos (wct )cos (wt )和Qsin (wct )sin (wt )这两路信号分别是同相分量和正交分量乘以载波后的波形，这两个波形在信号幅值变换时都有明显的波形相位变化，变动π相位。
当两者相加后就构成了相位连续的MSK 信号。
即：)sin()2sin()t cos )2tcos()(ct tt csksk MSK T Q T I S ωωππ+=（T Tssk t k ≤≤-)1(第三个图就是MSK 信号波形图，可以看出其相位连续，波形疏密和FSK 相似。
其中密集的代表“1”，稀疏的代表“0”。
由其波形图可看出，它所携带的信号为{1 0 0 0 0 1 1 0 1 1}，和原信号一致。
图15 I、Q和MSK信号Figure4.2.2 I, Q, and the MSK signal下图所示为：加噪对信号有一定的干扰，会影响信号的波形。
即：MSK信号经过信道传输后，有噪声的干扰。
如下图加噪后再通过带通滤波器得到MSK信号dm，噪声频谱宽，信号只有一定的频谱，进过带通滤波器后，带外噪声被滤除，只剩带内的噪声对信号造成影响。
同时为了改善信号传输可靠性，可以将信号乘以一高频载波，这样可以抵抗低频干扰，在接受端再乘以该载波就可恢复原信号。
ds1波形和ds2波形分别乘以载波，由于载波频率比较高，可以通过低通滤波器滤除载波保留解调后的同相和正交分量。
