磁粉离合器价格—天机传动

天机传动天机传动
空心轴磁粉离合器-天机传动
TJ-POC-B内壳旋转空心轴磁粉离合器的工作原理与TJ-POC磁粉离合器系列的工作原理是一样的。

TJ-POC-B系列空心轴磁粉离合器采用圈静止，虽然采用的是自然冷却方式，由于在输入旋转端的外周部配置了散热片及动作面，自然冷却效果好优越性。

它以磁粉为工作介质，以激磁电流为控制手段，达到控制制动或传递转钜的目的。

其输出转钜与激磁电流呈良好的线性关系而与转速或滑差无关，并具有响应速度快结构简单等优点。

内壳旋转空心轴磁粉离合器广泛应用于电线、电缆、包装、印刷、造纸及纸品加工、纺织、橡胶皮革、金属箔带加工等有关卷取装置的张力自动控制系统中。

空心轴内壳旋转式磁粉离合器还用于缓冲起动、过载保护、调速等。

由天机传动提供。

（提示：本文档由天机传动制动器离合器公司提供交流之用，转载时请备注来源-百度文库）微型磁粉离合器俗称为微小型磁粉离合器，均使用DC24V直流电压。

它是由输入轴与输出轴合并的而成的一种自动化执行元件。

采用的是具有耐热・耐磨损・耐腐蚀性的粉粒，所以具备良好的耐久性能。

一、工作原理：在两轴之间的空间填有颗粒状的磁粉，当磁粉性线圈导电时，就会产生磁力和磁粉生产硬化现象，在连续滑动之间把转矩传达，当磁性线圈不导电时，转矩不会从输入轴传达输出轴。

二、规格：国际通用标准扭矩有TJ-POC-C-0.5Nm、1Nm、2Nm、5Nm，单位也可以使用KG（注1KG约等于10Nm）。

特点：三、特点介绍：微型磁粉离合器具有可轻松进行大范围的控制、连续滑动、扭力稳定、运转安静、散热性好、使用寿命长等特点。

自然冷却微型磁粉离合器的激磁电流虽小，但却可以输出较大转矩，从而可以很方便地组成自动控制系统。

此外当激磁电流发生变化时，与之对应的磁场强度也随之同步响应，而也因此具备优越的响应速度。

当激磁电流保持不变时，其输出之转矩不受传动件与从动件之间差速（滑差转速）之影响，即静力矩与动转矩无差别。

因此自然冷却微型磁粉离合器可以非常稳定地输出恒定转矩。

此特性若应用于张力控制，则客户只须调节激磁电流之大小，便可简洁、有效、准确地达到控制卷料张力的目的。

微型磁粉离合器广泛应用于电子设备、复印机、打印机、印刷机等领域。

四、安装方法：1、准备好托架，托架的组合部分，请套入安装板并以螺丝固定；2、入力轴与出力轴的连续，必须采用弹性连轴器，并注意连轴器与入出力轴的同心度与直角度；3、安装皮带轮或者链齿轮等于入出力轴，请勿超过容许轴端荷重范围内。

(1)、最高转速为1800r/min；(2)、在运转过程中表面温度不可以超过90℃.微型磁粉离合器及微型磁粉制动器更宽广的转矩控制范围稳定的滑动转矩反应快速在从低电流领域直到超过额定电流的宽广范围内，电流和转矩是呈比例的，具有良好的转矩控制特性。

磁粉离合器结构示意图—天机传动
磁粉离合器是根据电磁原理并利用磁粉来传达转矩的，其传达之转矩与激磁电流基本成线性关系。

因此，只要改变激磁电流之大小，便可轻易地控制转矩之大小。

正常情况下，在5%至100%的额定转矩范围内，磁粉离合器激磁电流与其传达之转矩成正比例线性关系。

当激磁电流保持不变时，磁粉离合器传达之转矩不受传动件与从动件之间差速（滑差转速）之影响，即静力矩与动力矩无差别。

因此磁粉离合器可以稳定地传达恒定之转矩。

此特性若运用于张力控制，则用户只需要调节激磁电流之大小，便能准确控制并传达所需转矩，从而简便、有效地达到控制卷料张力的目的。

使用磁粉离合器的注意事项：
1、请以正规的安装方法（将高速旋转侧当作输入侧）来使用磁粉离合器。

如果机械的结构非得要输出入轴反安装的话，请务必以
1000R/MIN以下来使用。

输入轴与输出轴反过来安装的话会使机器长时间空转，磁粉受到搅拌，会大大缩短磁粉离合器的使用寿命。

2、请注意湿气。

磁粉受潮的话，性能会变得不稳定，所以要特别小心，不要让油或水分侵入内部。

特别是安装于齿轮箱时，油分会透过轴部侵入内部，所以要用薄膜完全封住。

3、请注意表面温度。

磁粉离合器连续运转所造成的表面最高温度为运转时90度以下，超过该数值时，耐久性会大为降低。

请务必以上述界限温度为标准，使用时务必保持在所容许的滑动工作率之内。

由天机传动提供。

天机传动天机传动

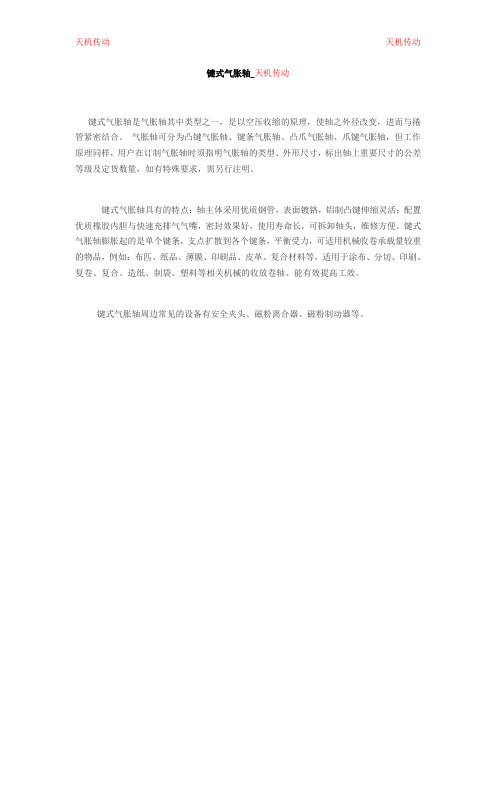

键式气胀轴_天机传动
键式气胀轴是气胀轴其中类型之一，是以空压收缩的原理，使轴之外径改变，进而与捲管紧密结合。

气胀轴可分为凸键气胀轴、键条气胀轴、凸爪气胀轴、爪键气胀轴，但工作原理同样，用户在订制气胀轴时须指明气胀轴的类型、外形尺寸，标出轴上重要尺寸的公差等级及定货数量，如有特殊要求，需另行注明。

键式气胀轴具有的特点：轴主体采用优质钢管，表面镀铬，铝制凸键伸缩灵活；配置优质橡胶内胆与快速充排气气嘴，密封效果好，使用寿命长，可拆卸轴头，维修方便。

键式气胀轴膨胀起的是单个键条，支点扩散到各个键条，平衡受力，可适用机械收卷承载量较重的物品，例如：布匹、纸品、薄膜、印刷品、皮革、复合材料等，适用于涂布、分切、印刷、复卷、复合、造纸、制袋、塑料等相关机械的收放卷轴、能有效提高工效。

键式气胀轴周边常见的设备有安全夹头、磁粉离合器、磁粉制动器等。

由天机传动提供。

天机传动天机传动
磁粉离合器工作原理分析_天机传动
磁粉离合器工作机理从理论上进行了深入探讨，对工作机理提出了新的见解，建立了工作缝隙中磁粉的磁感强度与单位面积剪切力之间的关系方程式，探讨了磁粉的粘滞力和离心力对传递转矩的影响及其规律，从理论上建立了T}-1}间的关系表达式。

磁粉离合器的工作机理.当主动转子旋转，而线圈不通电时，工作缝隙和储粉腔中的磁粉在离心力作用下被压附在主动转子内壁上，因此，主、从动转子处于脱离状态，从动转子不转动.当在线圈两端加上激磁电流，在磁场作用下，工作缝隙中的磁粉粒子被磁化，形成了"磁粉链"，当主动转子旋转时，靠磁粉间的电磁力造成的摩擦力把转矩从主动转子传到从动转子.
磁粉离合器所能传递的转矩由磁粉链的剪切强度决定，而剪切强度又随磁场强度的增加而增大，直到磁饱和为止.当激磁电流足够大时，从动转子与主动转子同步运行.当激磁电流在一定范围内变化时，从动转子与主动转子不同步，呈滑差运行.当激磁电流小到一定程度时，主动转子不能带动从动转子转动，呈制动状态，当从动转子被固定时，即成为磁粉制动器。

由天机传动提供。

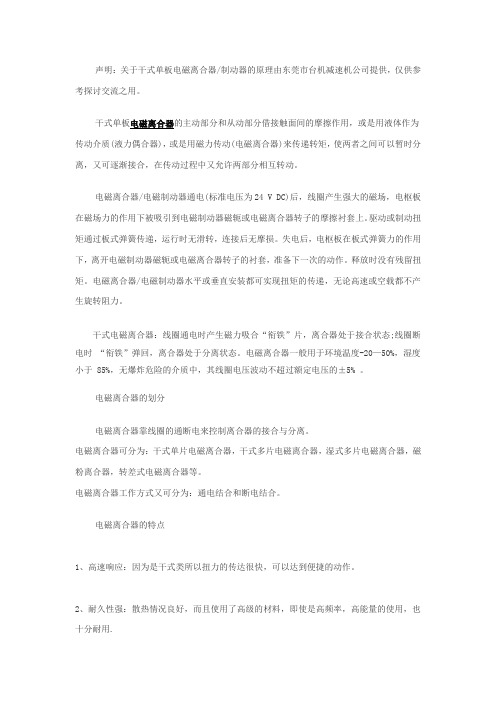

声明：关于干式单板电磁离合器/制动器的原理由东莞市台机减速机公司提供，仅供参考探讨交流之用。

干式单板电磁离合器的主动部分和从动部分借接触面间的摩擦作用，或是用液体作为传动介质(液力偶合器)，或是用磁力传动(电磁离合器)来传递转矩，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。

电磁离合器/电磁制动器通电(标准电压为24 V DC)后，线圈产生强大的磁场，电枢板在磁场力的作用下被吸引到电磁制动器磁轭或电磁离合器转子的摩擦衬套上。

驱动或制动扭矩通过板式弹簧传递，运行时无滑转，连接后无摩损。

失电后，电枢板在板式弹簧力的作用下，离开电磁制动器磁轭或电磁离合器转子的衬套，准备下一次的动作。

释放时没有残留扭矩。

电磁离合器/电磁制动器水平或垂直安装都可实现扭矩的传递，无论高速或空载都不产生旋转阻力。

干式电磁离合器：线圈通电时产生磁力吸合“衔铁”片，离合器处于接合状态;线圈断电时“衔铁”弹回，离合器处于分离状态。

电磁离合器一般用于环境温度-20—50%，湿度小于 85%，无爆炸危险的介质中，其线圈电压波动不超过额定电压的±5% 。

电磁离合器的划分电磁离合器靠线圈的通断电来控制离合器的接合与分离。

电磁离合器可分为：干式单片电磁离合器，干式多片电磁离合器，湿式多片电磁离合器，磁粉离合器，转差式电磁离合器等。

电磁离合器工作方式又可分为：通电结合和断电结合。

电磁离合器的特点1、高速响应：因为是干式类所以扭力的传达很快，可以达到便捷的动作。

2、耐久性强：散热情况良好，而且使用了高级的材料，即使是高频率，高能量的使用，也十分耐用.3、组装维护容易：属于滚珠轴承内藏的磁场线圈静止形，所以不需要将中蕊取出也不必利用碳刷，使用简单。

4、动作确实：使用板状弹片，虽有强烈震动亦不会产生松动，耐久性佳。

电磁离合器的工作原理电磁离合器的主动部分和从动部分借接触面间的摩擦作用，或是用液体作为传动介质(液力偶合器)，或是用磁力传动(电磁离合器)来传递转矩，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又答应两部分相互转动。

张力控制器进行工作原理及工作要求张力控制器工作原理：
在工控行业，在一些带状和线状类的产品，为达到生产所需要求经常需要控制张力，张力控制器就是控制这类张力的一种仪表。

张力控制器是一种由单片机或者一些嵌入式器件及外围电路开发而成的系统，是一种控制仪表，它可以直接设定要求控制的张力值，然后直接输入张力传感器的信号（一般为毫伏级别）作为张力反馈值，通过比较得出偏差后，输入到PID等控制器进行处理，尽量输出给外围执行机构去控制，以便达到偏差小，系统响应快的目的。

张力控制系统是由张力传感器、磁粉制动器、磁粉离合器等配套系统构成，适用于收卷、放卷、张力控制。

对收卷来说，收卷的卷经是由小到大变化的，为了保证恒张力，所以要求电机的输出转距要由小到大变化。

同时在不同的操作过程，要进行相应的转距补偿。

即小卷启动的瞬间，加速，减速，停车，大卷启动时，要在不同卷经时进行不同的转距补偿，这样就能使得收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。

张力控制器工作要求：
1、在收卷的整个过程中都保持恒定的张力。

张力的单位为：牛顿或公斤力。

2、在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。

3、在加速、减速、停止的状态下也不能有上述情况出现。

4、要求将张力量化，即能设定张力的大小（力的单位），能显示实际卷径的大小。

张力控制器是通过接收两只张力检测器传送的信号，经控制器与设定张力比较，输出控制磁粉离合器，制动器，力矩电机或伺服电机，实现自动控制放卷或收卷长尺寸大卷径材料张力的设备，特别适用于印刷机、分切机、涂布机、复合机等。

资料来源——天机传动。

天机传动天机传动
微型磁粉离合器-天机传动
品牌：台湾天机牌
类型：微型双出轴磁粉离合器
型号：TJ-POC-C
包装：纸箱
微型磁粉离合器也可称之为小型磁粉离合器，它是由输入轴与输出轴合并的而成的一种自动化执行元件。

在两轴之间的空间填有颗粒状的磁粉，当磁粉性线圈导电时，就会产生磁力和磁粉生产硬化现象，在连续滑动之间把转矩传达，当磁性线圈不导电时，转矩不会从输入轴传达输出轴。

微型磁粉离合器与微型磁粉制动器的工作原理相似，只是把传动单元变成了固定单元。

微型磁粉离合器的尺寸规格如下：
由天机传动提供。

磁粉离合器张力控制原理的透彻解析磁粉离合器是工业自动化领域的重要组件，其精确的张力控制对于确保机械设备平稳运行至关重要。

要全面理解磁粉离合器张力控制的原理，需从其工作原理、张力控制机制和实际应用三个方面进行深入分析。

一、磁粉离合器的工作原则与结构组成（1）工作原理磁粉离合器的核心在于利用磁场来控制传递的扭矩。

当电流通过离合器的线圈时，产生磁场，磁场使得填充在工作空间内的磁粉产生磁极化，这些磁粉颗粒彼此之间形成链状结构，从而在驱动部件和从动部件之间传递扭矩。

（2）结构组成一般而言，磁粉离合器主要由驱动轴、磁粉、线圈、外壳和从动部分所组成。

其中，驱动轴连接动力源，如电机，而从动部分则常连接需要被控制的机械设备。

磁粉填充于驱动轴和从动部分之间的空间里，而线圈则嵌设于外壳内部。

二、张力控制机制分析（1）张力控制的物理基础张力控制基于的物理现象是磁粉的磁化过程，以及磁化后产生的粘性力矩。

磁场的强度与电流成正比，而产生的粘性力矩则与磁场强度呈非线性关系，这决定了张力控制的灵活性和精确性。

（2）电流调节与张力反馈机制通过调节流入线圈的电流大小，可以准确控制磁场的强弱，进而对扭矩的传递进行精细调整。

现代磁粉离合器常配备有传感器，这些传感器能够实时监测并反馈设备的张力状态，配合控制系统，确保输出力矩与预设张力相匹配。

三、磁粉离合器在实际应用中的控制策略（1）常规控制策略在大多数应用场合，控制系统会设定一个张力的目标值。

操作者或自动控制系统通过实时监测并调整输入到线圈的电流，以达到预期的张力控制效果。

（2）先进的张力控制算法随着工业自动化技术的提升，更加复杂的控制算法被应用以提升磁粉离合器的控制性能。

这些算法能够动态调整电流输出，甚至能够预测并补偿即将发生的负载变化，确保张力控制更加精确且响应迅速。

总结上述分析，磁粉离合器通过其精细的张力控制，不仅提升了工业设备的运行效率，同时也保证了生产过程的稳定性和产品质量的一致性。

磁粉离合器磁粉离合器是根据电磁原理和利用磁粉传递转矩的。

具有激磁电流和传递转矩基本成线性关系。

在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。

是一种多用途、性能优越的自动控制元件。

磁粉离合器、磁粉制动器产品特性●激磁电流与转矩成线性关系磁粉离合器、磁粉制动器是根据电磁原理并利用磁粉来传达转矩的，其传达之转矩与激磁电流基本成线性关系。

因此，只要改变激磁电流之大小，便可轻易地控制转矩之大小。

正常情况下，在5%至 100%的额定转矩范围内，激磁电流与其传达之转矩成正比例线性关系。

●稳定的滑差转矩当激磁电流保持不变时，其传达之转矩不受传动件与从动件之间差速（滑差转速）之影响，即静力矩与动力矩无差别。

因此可以稳定地传达恒定之转矩。

此特性若运用于张力控制，则用户只需调节激磁电流之大小，便能准确控制并传达所需转矩，从而简便、有效地达到控制卷料张力的目的。

●磁粉离合器应用范围由于磁粉离合器、制动器具有以上特点，现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金以及其他有关卷取加工行业中的放卷和收卷张力控制。

另外磁粉离合器还可用于缓冲起动、过载保护、调速等。

磁粉制动器还经常被用于传动机械的测功加载和制动等。

磁粉离合器选型●磁粉离合器的选型一般以所需传达最大转矩为依据来选定，并同时注意保证实际滑差功率小于磁粉离合器的允许滑差功率。

计算公式如下：实际滑差功率P=2×3.14×M×n/60=F·V(单位：W)式中：M ----- 实际工作转矩（N·m）F ----- 张力（N）n ----- 滑差转速（r/min）V ----- 线速度（m/s）●在无变速机构的情况下，卷绕材料所需的最大张力与最大卷绕半径的乘积应小于磁粉制动器的额定转矩。

此外，磁粉离合器的选择还与其位置有关系：在滑差功率匹配的前提下，把磁粉离合器放在高速级，则可以选择较小规格的离合器，其体积、成本也相应下降。
