其他类型的泵与风机

泵与泵站(第五版)第三章其他泵与风机教案一、教学内容本节课的教学内容选自《泵与泵站(第五版)》第三章其他泵与风机。

本章主要介绍了除常规离心泵、轴流泵和混流泵以外的其他类型泵和风机的结构、工作原理、性能参数及应用场合。

具体内容包括：螺杆泵、漩涡泵、隔膜泵、磁力泵、轴流风机的结构与工作原理，以及它们在工程中的应用案例。

二、教学目标1. 使学生了解并掌握其他类型泵和风机的结构、工作原理及性能参数，提高学生对泵与泵站工程知识的全面理解。

2. 通过案例分析，使学生能够根据实际工程需求选择合适的泵和风机类型。

3. 培养学生分析问题和解决问题的能力，提高学生的实践应用能力。

三、教学难点与重点1. 教学难点：其他类型泵和风机的结构特点、工作原理及性能参数的计算。

2. 教学重点：各种泵和风机的结构、工作原理，以及在不同工程中的应用。

四、教具与学具准备1. 教具：多媒体教学设备、黑板、粉笔。

2. 学具：教材、笔记本、三角板、直尺。

五、教学过程1. 情景引入：通过展示实际工程中的泵与风机应用场景，引导学生思考不同类型泵和风机的结构与工作原理。

2. 理论讲解：讲解螺杆泵、漩涡泵、隔膜泵、磁力泵、轴流风机的结构、工作原理及性能参数。

3. 案例分析：分析实际工程中各种泵和风机的应用案例，引导学生根据工程需求选择合适的泵和风机类型。

4. 课堂互动：提问学生对课堂内容的掌握情况，解答学生的疑问。

5. 随堂练习：布置练习题，让学生运用所学知识解决实际问题。

六、板书设计1. 其他类型泵的结构、工作原理及性能参数。

2. 其他类型风机的结构、工作原理及性能参数。

3. 各种泵和风机在工程中的应用案例。

七、作业设计1. 作业题目：（1）简述螺杆泵、漩涡泵、隔膜泵、磁力泵、轴流风机的结构特点及工作原理。

（2）根据工程需求，选择合适的泵和风机类型，并说明理由。

2. 答案：（1）螺杆泵：结构特点为单级单吸，工作原理为偏心螺旋；漩涡泵：结构特点为单级单吸，工作原理为高速旋转的叶轮产生涡流；隔膜泵：结构特点为偏心轴，工作原理为隔膜往复运动；磁力泵：结构特点为磁力传动，工作原理为磁力驱动；轴流风机：结构特点为动叶可调节，工作原理为气流沿轴线方向流动。

1． 泵与风机可分为哪几大类？发电厂主要采用哪种型式的泵与风机？为什么？答：泵按产生压力的大小分：低压泵、中压泵、高压泵风机按产生全压得大小分：通风机、鼓风机、压气机发电厂主要采用叶片式泵与风机。

其中离心式泵与风机性能范围广、效率高、体积小、重量轻，能与高速原动机直联，所以应用最广泛。

轴流式泵与风机与离心式相比，其流量大、压力小。

故一般用于大流量低扬程的场合。

目前，大容量机组多作为循环水泵及引送风机。

2． 水泵的扬程和风机的全压二者有何区别和联系？答：单位重量液体通过泵时所获得的能量增加值称为扬程；单位体积的气体通过风机时所获得的能量增加值称为全压联系：二者都反映了能量的增加值。

区别：扬程是针对液体而言，以液柱高度表示能量，单位是m 。

全压是针对气体而言，以压力的形式表示能量，单位是Pa 。

3． 离心式泵与风机有哪些主要部件？各有何作用？答：离心泵叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能。

吸入室：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。

压出室：收集从叶轮流出的高速流体，然后以最小的阻力损失引入压水管或次级叶轮进口，同时还将液体的部分动能转变为压力能。

导叶：汇集前一级叶轮流出的液体，并在损失最小的条件下引入次级叶轮的进口或压出室，同时在导叶内把部分动能转化为压力能。

密封装置：密封环：防止高压流体通过叶轮进口与泵壳之间的间隙泄露至吸入口。

轴端密封：防止高压流体从泵内通过转动部件与静止部件之间的间隙泄漏到泵外。

离心风机叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能蜗壳：汇集从叶轮流出的气体并引向风机的出口，同时将气体的部分动能转化为压力能。

集流器：以最小的阻力损失引导气流均匀的充满叶轮入口。

进气箱：改善气流的进气条件，减少气流分布不均而引起的阻力损失。

4． 目前火力发电厂对大容量、高参数机组的引、送风机一般都采用轴流式风机，循环水泵也越来越多采用斜流式（混流式）泵，为什么？答：轴流式泵与风机与离心式相比，其流量大、压力小。

泵与风机是利用外加能旦输送流体的流体机械。

它们大量地应用于燃气及供热与通风专业。

根据泵与风机的工作原理，通常可以将它们分类如下：
(一)容积式
容积式泵与风机在运转时，机械内部的工作容积不断发生变化，从而吸入或排出流体。

按其结构
不同，又可再分为；
1．往复式
这种机械借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体，如活塞泵(piston pu
mp)等；
2．回转式
机壳内的转子或转动部件旋转时，转子与机壳之间的工作容积发生变化，借以吸入和排出流体，如齿轮泵(gear pump)、螺杆泵(screw pump)等。

(二)叶片式
叶片式泵与风机的主要结构是可旋转的、带叶片的叶轮和固定的机壳。

通过叶轮的旋转对流体作功，
从而使流体获得能量。

根据流体的流动情况，可将它们再分为下列数种：
1．离心式泵与风机；
2．轴流式泵与风机；
3．混流式泵与风机，这种风机是前两种的混合体。

4．贯流式风机。

(三)其它类型的泵与风机
如喷射泵（jet pump）、旋涡泵(scroll pump)、真空泵(vacuum pump)等。

型号。

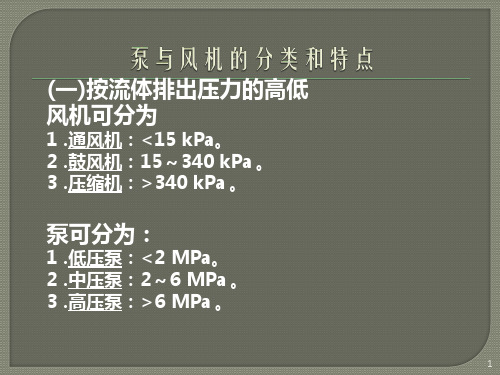

《泵与风机_》思考题1.泵与风机可以分为哪几大类？发电厂主要采用哪种类型的泵与风机？为什么？答：a、按压力等级分类（1）泵：①高压泵: ≥6MPa；②中压泵: 2～6MPa；③低压泵:≤2MPa（2）风机：①空压机:≥340kPa；②鼓风机:15～340kPa；③通风机:≤15kPab、按工作原理分类（1）水泵：① 叶片式：离心式；轴流式；混流式；旋涡式② 容积式：往复式（活塞式、柱塞式等），回转式（滑片式、螺杆式等）③ 其他类型：真空泵、射流泵等（2）风机：① 叶片式：离心式；轴流式；混流式② 容积式：往复式（活塞压气机），回转式（罗茨式、螺杆式等）发电厂中主要采用轴流十风机作为锅炉送，引风机，用轴流式水泵作为循环水泵。

与离心式泵与风机相比轴流式泵与风机除了具有流量大，扬程（风压）低的特点外，在结构上还具有一下特点：1结构简单，紧凑，外形尺寸小，重量轻。

2动叶可调轴流式泵与风机，由于动叶安装角可随外界负荷的变化而改变，因而变工况时调节性能好，可保持较宽的高效工作区3动叶可调轴流式泵与风机因轮毂中装有叶片调节机构，转子结构较复杂，制造安装精度要求高4噪声较大。

2.泵与风机有哪些主要的性能参数？铭牌上标出的是指哪个工况下的参数？答：1.流量：泵与风机在单位时间内所输送流体的体积或质量2.扬程：单位质量液体流过水泵叶轮所增加的能量压力：单位质量气体流过风机叶轮所增加的能量3.转速：旋转机械在单位时间内的转动次数4.汽蚀余量：水泵叶轮进口处单位质量液体所必需具有的超过其汽化压力的富余能量5.功率：设备或装置系统的单位时间能耗值6.损失和效率：设备或装置系统内存在各种损失，其输出功率与消耗功率值不相等，两者之比称为效率铭牌上标出的都是指额定工况下的参数3.水泵的扬程和风机的全压两者有何区别及联系？答：扬程：单位质量液体流过水泵叶轮所增加的能量压力：单位质量气体流过风机叶轮所增加的能量4.离心式泵与风机有哪些主要部件？各有何作用？答：1叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能2吸入室：以最小的阻力损失，引导液体平稳地进入叶轮，并使叶轮进口处的液体流速分布均匀。

泵与风机的分类及工作原理..泵和风机是工业和生活中常见的设备，它们都是将流体或气体运动的机械。

本文将详细介绍泵与风机的分类及工作原理，并对常见的泵和风机进行简要介绍和分析。

一、泵的分类及工作原理泵是一种将液体或气体从一个地方输送到另一个地方的机械。

泵的分类主要根据其工作原理和结构分为以下几种：1.位移泵位移泵是一种常见的泵，它主要由一个活塞或转子和固定壳体组成。

当活塞或转子运动时，泵室里的体积发生改变，从而使液体或气体被吸入或排出。

常见的位移泵有柱塞泵、齿轮泵和螺杆泵等。

2.离心泵离心泵是利用离心力将液体或气体从低压区域输送到高压区域的一种泵。

它主要由旋转轴和离心叶片组成，当旋转轴转动时，离心力使液体或气体被向外挤压，从而达到输送目的。

离心泵适用于输送许多种液体，如水、油、气和各种化工介质。

3.轴流泵轴流泵是利用轴向力将液体或气体从低压区域输送到高压区域的一种泵。

它主要由叶轮和固定外壳组成，当旋转叶轮时，液体或气体在叶轮的冲击作用下被向前推动，从而达到输送目的。

轴流泵适用于输送大量液体或气体，如排水、灌溉、空调和通风等。

二、风机的分类及工作原理风机是一种将气体运动的机械，主要被用于通风、换气和风力发电等领域。

根据其工作原理和结构，风机可以分为以下几种：1.轴流风机轴流风机是一种将气体沿轴向运动的风机，主要由叶轮和外壳组成，在旋转时，叶轮的冲击作用使得气体被沿轴向推进，从而产生风流。

轴流风机适用于需要大量气体流动的环境，如矿山、隧道和建筑通风等。

2.离心风机离心风机是一种将气体沿射流方向运动的风机，主要由叶轮、进出口和外壳组成，当叶轮旋转时，气体被向外挤压，产生射流效应，从而产生风流。

离心风机适用于需要中等或较高压力的环境，如工厂、检测实验室和船舶空调等。

3.混流风机混流风机是一种将气体沿射流和轴向运动的风机，它是轴流风机和离心风机的结合，主要由叶轮和外壳组成。

混流风机在性能上介于轴流风机和离心风机之间，适用于对风量和风压要求都比较高的环境，如烘干、冷凝和饲料加工等。

流体泵和风机流体机械的分类和工作特性流体泵和风机是流体机械中常见的两种装置，它们在工程领域中发挥着重要作用。

本文将对流体泵和风机的分类和工作特性进行论述。

一、流体泵的分类和工作特性1.1 分类流体泵按工作原理可分为离心泵、容积式泵和轴流泵。

离心泵是最常见的一种泵，其工作原理是通过旋转叶轮产生离心力，将液体从进口处吸入并通过出口处排出，常用于输送液体的大部分工作场景。

容积式泵根据容积的变化来工作，通过增大和减小容积来实现液体的吸入和排出。

容积式泵的吸入和排出容积是通过运动零件的运动实现的，例如柱塞泵、齿轮泵和螺杆泵等。

轴流泵主要通过叶片所产生的轴向势能将液体推送出来，其工作原理类似于风机，常用于疏浚和冷却系统中。

1.2 工作特性流体泵在工作时具有以下特性：（1）流量特性：流体泵的流量特性是指泵在不同工况下流量与扬程、转速、叶轮直径等参数之间的关系。

一般来说，流量特性可以分为恒流量特性、变流量特性和常压特性。

（2）扬程特性：扬程特性是指泵在不同工况下扬程与流量、转速、叶轮直径等参数之间的关系。

扬程特性可以分为负责扬程特性、线性特性和非线性特性。

（3）效率特性：效率特性是指泵的效率与流量、扬程、转速之间的关系。

通常情况下，泵在额定工况下具有最高效率。

（4）NPSH特性：NPSH特性是指泵的净正吸入压头与流量之间的关系。

NPSH特性对于泵的工作稳定性和正常运行至关重要。

二、风机的分类和工作特性2.1 分类风机按工作原理可分为离心风机、轴流风机和混流风机。

离心风机是最常见的一种风机，其工作原理是通过旋转叶轮产生离心力，将空气从进口处吸入并通过出口处吹出。

离心风机的出口压力相对较高，适用于需要较大压升且流量较小的场景。

轴流风机主要通过叶片所产生的轴向势能将空气推送出来，其工作原理类似于轴流泵。

轴流风机的流量较大，适用于需要大流量但不需要很高压力的场景。

混流风机是离心风机和轴流风机的结合，既具有离心风机的较高压升特性，又有轴流风机的较大流量特性。
