ad590测温原理及运用本试验选用国产的AD590,它只需求一种电源(4.5~24V)即可结束温度到电流的线性改换,然后在终端运用一只取样电阻,即可结束电流到电压的改换。
它运用便当,并且电流型比电压型的丈量精度高。
2传感器的特性丈量2.1试验内容丈量AD590在电源电压稳守时,输出电流与温度的联络及纷歧样温度下的伏安特性,选用图1所示电路。
试验中为了丈量纷歧样温度下的AD590的特性,有必要将AD590用铝外壳维护且引线用绝缘资料关闭,置于恒温水浴中。
伏特表丈量电阻两头的电压。
因为AD590近似于高精度电流源,所以央求伏特表有满意的丈量精度,本试验选用了三位半数字电压表丈量电压值。
关于电阻R,一方面要有满意的有用数字,另一方面其压降又要使伏特表的读数有满意的有用数字。
本试验选用了0.1级电阻箱。
数值为200.0,由I=V/R,即得AD590上的电流值。
以温度作为自变量,电流I为因变量,方程为:2.2数据处理表1为试验测得的一组数据,闪现温度和电流的联络(R=200)。
用最小二乘法进行拟合,经过核算机程序,输入10组试验数据核算得出、和有联络数,程序如图2所示。
3测温电路3.1试验内容计划一个用AD590精确丈量0~100℃计划内温度的电路,为使伏特表的示数刚好是摄氏温度的读数,取R1上的电压与R2上的分压差作为V的输入。
测温电路如图3所示。
图3中电阻值依据伏安特性丈量时用最小二乘法拟构效果核算得出。
电压表的读数△U为:△U=R1;x;I-U0R2/(R2+R3)(2)由式(1)、式(2)联立得:△U=R1+R1-U0R2/(R2+R3)依据非平衡电桥法测温度有必要有以下联络:R1=1(3)R1-U0R2/(R2+R3)=0(4)3.2阻值的挑选挑选R1、R2、R3适宜的阻值,满意式(3),式(4),详细操作办法如下:(1)关于R1beta;=1,因为前面在传感器特性丈量中已算出较为精确的值,R1依然可由核算机程序依照R1=1核算得出(R1在1k 分配)。
AD590温度传感器的使用AD590温度传感器是一种已经IC化的温度感测器,它会将温度转换为电流,在8051的各种课本中经常看到。
其规格如下:1、度每增加1℃,它会增加1μA输出电流2、可测量范围-55℃至150℃3、供电电压范围+4V至+30VAD590的管脚图及元件符号如下图所示:AD590的输出电流值说明如下:其输出电流是以绝对温度零度(-273℃)为基准,每增加1℃,它会增加1μA输出电流,因此在室温25℃时,其输出电流Iout=(273+25)=298μA。
AD590基本应用电路:注意事项:1、Vo的值为Io乘上10K,以室温25℃而言,输出值为10K×298μA=2.98V2、测量Vo时,不可分出任何电流,否则测量值会不准。
AD590实际应用电路:电路分析:1、AD590的输出电流I=(273+T)μA(T为摄氏温度),因此测量的电压V为(273+T)μA×10K=(2.73+T/100)V。
为了将电压测量出来又务须使输出电流I不分流出来,我们使用电压跟随器其输出电压V2等于输入电压V。
2、由于一般电源供应教多器件之后,电源是带杂波的,因此我们使用齐纳二极管作为稳压元件,再利用可变电阻分压,其输出电压V1需调整至2.73V3、接下来我们使用差动放大器其输出Vo为(100K/10K)×(V2-V1)=T/10,如果现在为摄氏28℃,输出电压为2.8V,输出电压接AD转换器,那么AD转换输出的数字量就和摄氏温度成线形比例关系。
集成温度传感器AD590及其应用刘振全摘要:介绍了集成温度传感器AD590,给出了AD590测量热力学温度、摄氏温度、两点温度差、多点最低温度、多点平均温度的具体电路,并以节能型温、湿度控制系统为例介绍了利用AD590测两点温差电路的应用。
关键词: AD590;集成温度传感器;温度差;中图分类号:TP368 TP212.11文献标识码:A 文章编号::1006-883X(2003)03-0035-03一、引言集成温度传感器实质上是一种半导体集成电路,它是利用晶体管的b-e结压降的不饱和值V BE与热力学温度T和通过发射极电流I的下述关系实现对温度的检测:式中,K—波尔兹常数;q—电子电荷绝对值。

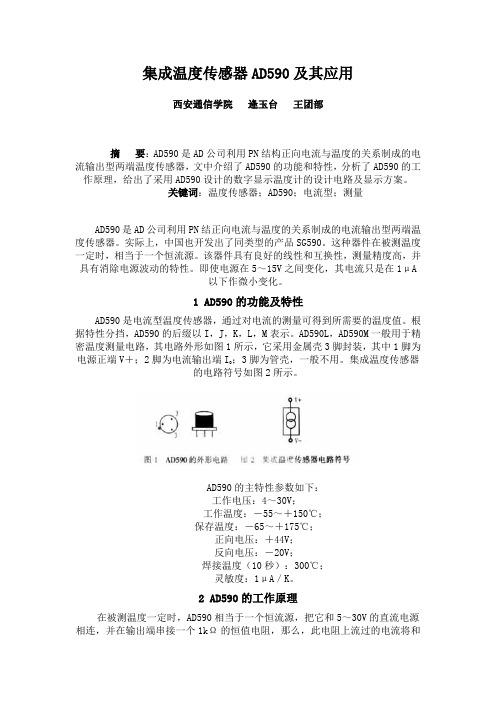

集成温度传感器AD590及其应用西安通信学院逄玉台王团部摘要:AD590是AD公司利用PN结构正向电流与温度的关系制成的电流输出型两端温度传感器,文中介绍了AD590的功能和特性,分析了AD590的工作原理,给出了采用AD590设计的数字显示温度计的设计电路及显示方案。
关键词:温度传感器;AD590;电流型;测量AD590是AD公司利用PN结正向电流与温度的关系制成的电流输出型两端温度传感器。
实际上,中国也开发出了同类型的产品SG590。
这种器件在被测温度一定时,相当于一个恒流源。
该器件具有良好的线性和互换性,测量精度高,并具有消除电源波动的特性。
即使电源在5~15V之间变化,其电流只是在1μA以下作微小变化。
1 AD590的功能及特性AD590是电流型温度传感器,通过对电流的测量可得到所需要的温度值。
根据特性分挡,AD590的后缀以I,J,K,L,M表示。
AD590L,AD590M一般用于精密温度测量电路,其电路外形如图1所示,它采用金属壳3脚封装,其中1脚为;3脚为管壳,一般不用。
集成温度传感器电源正端V+;2脚为电流输出端I的电路符号如图2所示。
AD590的主特性参数如下:工作电压:4~30V;工作温度:-55~+150℃;保存温度:-65~+175℃;正向电压:+44V;反向电压:-20V;焊接温度(10秒):300℃;灵敏度:1μA/K。
2 AD590的工作原理在被测温度一定时,AD590相当于一个恒流源,把它和5~30V的直流电源相连,并在输出端串接一个1kΩ的恒值电阻,那么,此电阻上流过的电流将和被测温度成正比,此时电阻两端将会有1mV/K的电压信号。
其基本电路如图3所示。
图3是利用ΔUBE特性的集成PN结传感器的感温部分核心电路。
其中T1、T2起恒流作用,可用于使左右两支路的集电极电流I1和I2相等;T3、T4是感温用的晶体管,两个管的材质和工艺完全相同,但T3实质上是由n个晶体管并联而成,因而其结面积是T4的n倍。
105科技创业家 TECHNOLOGICAL PIONEERS 工 业 技 术引言由于科学研究、工业和家用电器等方面对测温和温控的需要,各种新型的集成电路温度传感器不断被研制出来,按照温度传感器输出信号的模式,可大致划分为数字式温度传感器、逻辑输出温度传感器和模拟式温度传感器三大类。
AD590就属于电流输出型模拟式集成温度传感器。
AD590具有测温不需要参考点、抗干扰能力强、具有良好的线性和互换性、测量精度高,并具有消除电源波动的特性等优点。
1 AD590的功能及特性AD590是利用PN结正向电流与温度的关系制成的电流输出型两端温度传感器,其外形封装及电路符号如图1所示,它采用金属壳3脚封装,其中1脚为电源正端“+”;2脚为电流输出端I0;3脚为管壳,一般不用。
2 AD590传感器的特性*流过器件的电流(μA)等于器件所处环境的热力学温度(开尔文)度数:Ir/T=1μA/K,式中Ir为流过器件(AD590)的电流,单位μA,T为热力学温度,单位为K。
这使得AD590测量温度变得更简易。
*AD590的电源电压范围为4~30V,可以承受44V正向电压和20V反向电压,因而器件反接也不会被损坏。
*AD590的测温范围为-550C~+1500C。
3 AD590的电路工作原理AD590可直接输出与热力学温度成比例的电流信号,在被测温度一定时,AD590相当于一个恒流源,把它和5~30V的直流电源相连,并在输出端串接一个1k Ω的恒值电阻,那么,此电阻上流过的电流将和被测温度成正比,此时电阻两端将会有1m V /K的电压信号。
AD590的基本原理电路如图2所示,图中虚线框内是AD590的内部简化电路图。
图2中V 1、V 2起恒流作用,可用于使左右两支路的集电极电流I1和I2相等;V 3、V 4是感温用的晶体管,两个管的材质和工艺完全相同,但V 3实质上是由r个晶体管并联而成,因而其结面积是V 4的n倍。
V 3和V 4的发射结电压U BE 3和U BE 4经反极性串联后加在电阻R上,所以R上端电压为ΔU BE 。
AD5901 AD590简介1.1 特性AD590是美国模拟器件公司生产的单片集成两端感温电流源。
它的主要特性如下:( 1 ) 测温范围- 55℃~+l50℃;( 2 ) 线性电流输出l μA / K ;( 3 ) 线性度好,满刻度范围为±0 .3℃;( 4 ) 电源电压范围4 ~ 30 V ,当电源电压在5 ~10V 之间,电压稳定度为l %时,所产生的误差只有±0.01℃;( 5 ) 电阻采用激光修刻工艺,使在+ 25℃ ( 298.2K) 时,器件输出298.2μA :( 6 ) 功率损耗低。
1.2 AD590的工作原理AD590通过利用硅晶体管的基本性能来实现与温度成正比这一特性,二极管的基本方程为:I = I s ( e KT qV bc /-1 ) ≈I s .e KT qV / ( 1 )式中,I ——通过二极管的电流I s ——二极管的反向饱和电流V bc ——二极管两端电压 (伏)q ——电子电荷量,等于 1.602⨯1019- (库)K ——常数,等于 1.38 ⨯1023- (焦耳/K )T ——绝对温度 ( K )由式 (1 ) 可知,I /I s = e KT qV bc / , 所以V bc = KT /q ·l n I / I s = KT /q ·l n J ( 2 )由式 ( 2 ) 可知V bc 与绝对温度成正比,AD590就是根据式(2 )工作的。
A D590的简化电路如图1所示由式 ( 3 ) 可知,V T 与T 成正比,V T 是T2管射极电阻R 上的压降,由于V T 与成正比所以通过R 上的电流I 2C 必与绝对温度T 成正比,因I T = 2 I 2C ,集成电路中的总电流I T 必与T 成正比。
设R= 358Ω,I T = 2⨯(179×106-/R )·T 所以I T / T =l μA /K ( 4 )这就是 A D5 9 0当温度改变 l 度 ( 绝对温度)获得 l A 电流输出的,这就是把温度转成电流的道理。
AD590的使用
一、基本性能
AD590温度传感器是一种已经IC化的温度感测器,它会将温度转换为电流,在8051的各种课本中经常看到。
其规格如下:
1.温度每增加1℃,其电流会增加1μA,具有非常好的线性输出性能。
2.可测量范围-55℃至+150℃。
3.供电电压范围4V至30V。
二、AD590的管脚图及元件符号如下图所示:
三、AD590基本应用电路:
四、AD590的输出电流值说明如下:
其输出电流是以绝对温度零度(-273℃)为基准,每增加1℃,它会增加1μA输出电流,因此在室温25℃时,其输出电流Iout =(273+25)=298μA。
五、注意事项:
1.Vo的值为Io乘上10kΩ,以室温25℃而言,输出值为10 kΩ×298μA=2.98V 2.测量Vo时,不可分出任何电流,否则测量值会不准。
ad590测温电路,AD590 是美国模拟器件公司生产的单片集成两端感温电流源。
它的主要特性如下:1、流过器件的电流(mA)等于器件所处环境的热力学温度(开尔文)度数,即:=1TIT mA/K式中:T I —流过器件(AD590)的电流,单位为mA;T—热力学温度,单位为K。
2、AD590 的测温范围为-55℃~+150℃。
3、AD590 的电源电压范围为4V~30V。
电源电压可在4V~6V范围变化,电流T I 变化1mA,相当于温度变化1K。
AD590 可以承受44V 正向电压和20V 反向电压,因而器件反接也不会被损坏。
4、输出电阻为710MW。
1 AD590的功能及特性AD590是电流型温度传感器,通过对电流的测量可得到所需要的温度值。
根据特性分挡,AD590的后缀以I,J,K,L,M表示。
AD590L,AD590M一般用于精密温度测量电路,其电路外形如图1所示,它采用金属壳3脚封装,其中1脚为电源正端V+;2脚为电流输出端I0;3脚为管壳,一般不用。
集成温度传感器的电路符号如图2所示。
AD590的主特性参数如下:工作电压:4~30V;工作温度:-55~+150℃;保存温度:-65~+175℃;正向电压:+44V;反向电压:-20V;焊接温度(10秒):300℃;灵敏度:1μA/K。
2 AD590的工作原理在被测温度一定时,AD590相当于一个恒流源,把它和5~30V的直流电源相连,并在输出端串接一个1kΩ的恒值电阻,那么,此电阻上流过的电流将和被测温度成正比,此时电阻两端将会有1mV/K的电压信号。
其基本电路如图3所示。
图3是利用ΔUBE特性的集成PN结传感器的感温部分核心电路。
其中T1、T2起恒流作用,可用于使左右两支路的集电极电流I1和I2相等;T3、T4是感温用的晶体管,两个管的材质和工艺完全相同,但T3实质上是由n个晶体管并联而成,因而其结面积是T4的n倍。
T3和T4的发射结电压UBE3和UBE4经反极性串联后加在电阻R上,所以R上端电压为ΔUBE。
AD590温度传感器和热电阻测温电路AD590温度传感器1、AD590简介是美国模拟器件公司推出的一种用集成工艺制造的双端00型温度传感器,它在-55C—150C范围内能按1μA/K(开氏温度)的恒定比率输出一个与温度成正比的电流,通过对此电流的测量就可得到所需的温度值。
其主要特点:(1)集成化,体积小。
AD590把一次传感器和二次处理电路集成在一个芯片上,仅需要一个+4V—+30V直流电源,省去了昂贵的变送器、滤波器及导线补偿和线性化电路,因此体积小,价格便宜,适用于许多测温场合。
(2)精度高,线性度好。
实践证明其检测精度可达 ?1?,?0.5? ?0.3?,在很大负载范围内(0-20KΩ)具有良好的线性。
(3)直接输出电流信号。
AD590不需要加任何变送器,就可直接把温度信号变为与绝对温度成比例变化的模拟电流信号送往微机接囗,使用方法简单,由于它是电流输出,抗干扰能力强,故可适用于长距离传输实现过程检测与控制。
(4)它的供电电压对输出电流的影响极微,在+4V—+30V内信息任选一定值就可以。
2、AD590外形及管脚属封装的AD590底视图如下图所示:AD590温度每上升1开氏温度就增加1μA电流,因此当温度为0? 时,(等于273.4 0K )其输出电流为273.4μA ,输出电压就是273.2μA×10 KΩ=2.732V,将其送到A/D转换器就可以将温度值读入CPU。
主要特点及外形1.一致性非常好,即当温度为298.2K(+25?)时,AD590均输出稳衡电流298.2μA,随温度升高或降低以1μA/1.0K增减其输出电流。
2.由于是电流输出而不是电压输出,因此,具有优良的干扰抑制比,只需很小的功率(1.5Mw),这使AD590在遥测、遥感方面得到应用。
3.对电压漂移和波纹不敏感。
4.AD590电气上是耐用的,他可以承受正向+44V,反向+20V的电压而不损坏.5.AD590有金属封装和塑料封装两类,前者最佳使用温度-55?,+150C,后者最佳使用温度0?,+70?。
2.69如何调试AD590的测温电路?1.AD590基本应用电路及调试右图是AD590用于测量热力学温度的基本应用电路。
因为流过AD590的电流与热力学温度成正比,当电阻R1为10kΩ时,输出电压V O随温度的变化为10mV/K。
AD590的封装形式如果将R1改为1kΩ时,在右图1 AD590电路中,输出电压U O随温度的变化就为1mV/K。
由于AD590的增益有偏差,电阻也有误差,因此应对电路进行调整。
调整的方法为:在R1上串连一只100kΩ电位器(如图1b所示),把AD590放于冰水混合物中(0℃),调整电位器R2,使U O=273.2mV。
或将AD590置于塑料管中,放入沸水中,在100℃条件下,调整电位器,使U O=273.2+100=373.2(mV)。
这样调整可保证在0℃或100℃附近有较高精度。
2.摄氏温度测量电路摄氏温度测量电路的目的是:在0℃时,使电路的输出为0,在100℃时,使电路的输出为10.0V,电路如图2所示。
电位器R2用于调整零点,R4用于调整运放LF353的增益。
调整方法如下:在0℃时调整R2,使输出U O=0,然后在100℃时调整R4使U O=1.00V。
如此反复调整多次,直至0℃时,U O=0mV,100℃时U O=1.00V为止。
最后在室温下进行校验。
例如,若正常掖下体温为36℃,那么U O应为0.36V。
在这个例子中,电路的灵敏度为10 mV/℃。
要使图2中的输出为100mV/℃,即100℃时的U O=10.0V,不可以通过增大反馈电阻(图中反馈电阻由R3与电位器R4串联而成)来实现,而应在第一级放大器之后再增加一级放大倍数为10的同相放大器。
这是因为第一级放大倍数的调整会影响零点的变化,是电路变得极不稳定,所以应将电位器R4移到第二级放大器去。
3.华氏温度测量电路测量华氏温度(符号为℉)时,因华氏温度等于热力学温度减去255.4再乘以9/5,故若要求输出为1mV/℉,则调整反馈电阻约为180k ,使得温度为0℃时,U O=17.8mV;温度为100℃时,U O=197.8mV。
AD590测温电路及其应用)摘要:A D590是AD公司利用P N结正向电流与温度的关系制成的电流输出型两端温度传感器。
由于该器件具有良好的线性特性和互换性,因此测量精度高并具有消除电源波动的特性。
通过分析AD590的基本结构、主要性能以及基本工作原理,介绍了该器件在温度检测中的广泛应用。
关键词:A D 5 9 0 ;集成温度传感器;温度测量电路;电流输出性AD590 Temperature Circuit and Its Application(Ren Guangmiao ,Shandong institute of Business and Technology,264005)Abstract: AD5 0 is the AD's use of PN junction forward current and temperature made the relationship between the current output-type at both ends of the temperature sensor. Because the device has Good linearity characteristics and interchangeability, so high accuracy, and has to eliminate the characteristics of power supply fluctuations. AD590 by analyzing the basic structure of the main performance And the basic working principle was introduced by the temperature detection device widely used.Key words: AD590; integrated temperature sensor; temperature measurement circuit; current output引言集成温度传感器实质上是一种半导体集成电路,它是利用晶体管的b - e结压降的不饱和值V与热力学温度T和通过发射极电流I的关系实现对温度的检测。
集成温度传感器具有线性好、精度适中、灵敏度高、体积小、使用方便等优点,得到广泛应用。
集成温度传感器的输出形式分为电压输出和电流输出两种。
电压输出型的灵敏度一般为10 mV/K ,温度0℃时输出为0,温度25℃时输出2.982 V。
电流输出型的灵敏度一般为1 A/K 。
1 AD590简介1.1 特性AD590是美国模拟器件公司生产的单片集成两端感温电流源。
它的主要特性如下:( 1 ) 测温范围- 55℃~+l50℃;( 2 ) 线性电流输出l μA / K ;( 3 ) 线性度好,满刻度范围为±0 .3℃;( 4 ) 电源电压范围4 ~ 30 V ,当电源电压在5 ~10V 之间,电压稳定度为l %时,所产生的误差只有±0.01℃;( 5 ) 电阻采用激光修刻工艺,使在+ 25℃ ( 298.2K) 时,器件输出298.2μA :( 6 ) 功率损耗低。
1.2 AD590的工作原理AD590通过利用硅晶体管的基本性能来实现与温度成正比这一特性,二极管的基本方程为:I = I s ( e KT qV bc /-1 ) ≈I s .e KT qV / ( 1 )式中,I ——通过二极管的电流I s ——二极管的反向饱和电流V bc ——二极管两端电压 (伏)q ——电子电荷量,等于 1.602⨯1019- (库)K ——常数,等于 1.38 ⨯1023- (焦耳/K )T ——绝对温度 ( K )由式 (1 ) 可知,I /I s = e KT qV bc / , 所以V bc = KT /q ·l n I / I s = KT /q ·l n J ( 2 )由式 ( 2 ) 可知V bc 与绝对温度成正比,AD590就是根据式(2 )工作的。
A D590的简化电路如图1所示由式 ( 3 ) 可知,V T 与T 成正比,V T 是T2管射极电阻R 以通过R 上的电流I 2C 必与绝对温度T 成正比,因I T = 2 I 2C T 成正比。
设R= 358Ω,I T = 2⨯(179×106-/R )·T所以I T / T =l μA /K ( 4 ) 这就是 A D5 9 0当温度改变 l 度 ( 绝对温度)获得 l A 电流输出的,这就是把温度转成电流的道理。
2 A D 5 9 0的应用电路2.1基本应用电路图2测量热力学温度的基本应用电路RP 用于校准调整。
调整的方法为:把AD590放于冰水混合物( 273.15 K )中,调整电位RP ,使U0 = 273.15 mV 。
或在室温下( 298.15条件下调整电位器使U0 = 273.2 + 25 = 298 .2 m V 。
但这样调整只可保证在 2 7 3. 1 5 K 或2 9 8 .1 5 K 附近有较高精度。
2.2模拟式摄氏温度测量电路如图3 所示,电位器RP1用于调整零点,RP2用于调整运放的增益。
调整方法如下: 在0℃时调整 RP1,使输出Uo = 0,然后在 100℃时调整 RP2使Uo = 100 mV 。
如此反复调整多次,直至0℃时,Uo = 0 m V ,100℃ 时Uo = 100 mV 为止。
最后在室温下进行校验。
例如图2是AD590用于测量热力学温度的基本应用电路。
因为流过A D 5 9 0的电流与热力学温度成正比,当电阻R1和电位器 R P 的电阻之和为1 k n 时,输出(((R1=10K,RP104电位器))))) 电压U0随温度的变化为1mV /K 。
但由于AD590的如,若室温为25 ℃,那么Uo应为2 5 mV。
冰水混合物是0℃环境,沸水为100 ℃环境。
图3模拟式摄氏温度测量电路2 .3数字式温度测量电路AD590虽是一种模拟温度传感器,但附加上一些电路可输出数字信号。
如图4所示,是由AD590和A /D转换器7106组成的数字式温度测量电路。
电位器RP l用于调整基准电压,以达满度调节;RP2 用于在0℃时调零。
当被测温度变化时通过R的电流不同,使得A点电位发生相应变化,检测此电位即能检测被测温度( AD590所在处温度)的高低。
A点电位送入IC2的30脚,经7106 处理后,再送人显示电路驱动LED显示出被测温度。
图4数字式温度测量电路2. 4温差测量电路及其应用2 .4 .1温差测量原理分析图5温差测量电路 的标度因子K T ,运放的输出Uo 为T 度因子为F =Uo/( Tl –T2 ) = K T R3,F 值大小取决于R3。
刚才假定了两块感温器件具有相同的标度因子K T ,但实际上难免有差异,电路中设置电位器RP 通过隔离电阻 Rl 注入一个校正电流 △L 以获得平稳的零位误差。
由校正前后的温度特性曲线可知,只有在某一温度 T 时,有I=0 , 此点常设在量程的中间。
2 .4 .2应用举例(1)以某节能型药材仓库温、 湿度控制系统为例,若要求库房温度低于T ℃,相对湿度低于A1B 1%RH 。
则采取的两种控制模式如下:控制模式一:当库内相对湿度高于A1B1%RH 且库外温度低于T ℃时,进行库内外通风。
这种方式是利用库内外湿度差进行空气的交换,以达到库内除湿的要求,其优点是高效、节能、节省资金。
但这种方式受到严格的控制。
首先,库外的相对湿度要低于库内的,它们之间的差要大于A2B2%RH ,这样才能有效保证及时地进行库内的除湿。
其次,库内库外的温度差要小于△T ℃,这是因为,如果在库外温度远高于库内温度时进行通风,热空气进入库区后遇上冷空气就会造成药品、器材表面结露的现象进而影响药品和器材的质量。
反之,如果在库内温度远高于库外温度时进行通风,冷空气进入库内后也会在药品器材表面结露。
另外,库外温度不能接近T ℃。
这是因为,如果库外温度接近T ℃时进行通风,很可能使密闭的库温升高,从而超过温度上限T ℃。
控制模式二 :当温度 高于 T ℃或湿度高于 A1B1%RH 但不满足第一种情况时,开启冷冻空调机组进行库内降温除湿。
为避免因库内外温差过大通风时药品、 器材表面结露的现象,必须严格控制系统温差值的精度。
传统的测温差方法是对两点温度分别进行处理(调理 电路、A /D 、运算处理)后求差值,此方法所得温差精度低。
库内外温差测量可采用图3所示电路,利用温差值直接与设定值相比较,既能保证较高的精度,又简化了系统的软件设计,图5是利用两个AD590测量两点温度差的电路。
两块AD590分别位于两个被检测点 B1、 B2。
B1,B2处的温度分别为T1,T2,由图可得I =I 1T -I 2T =K T ( Tl -T2 )。
假设两块AD590有相同提高了系统的可靠性。
(2)如图5所示的电路,运放的输出端Uo连接上报警电路,传感器B1设置在警戒液面的位置,传感器B2设置在警戒液面上方较远的位置。
这样即成为了—种液位报警器。
平时传感器B1、B2在相同的温度条件下调节电位器RP l使运放输出为零。
当液面升高到警戒位时,传感器B1将会被液体淹没,由于液体温度与环境温度不同,因此运放输出控制电压Uo,控制报警电路发出警报。
2.5 N点最低温度值的测量将不同测温点上的数个ADS 9 0相串联,可测出所有测量点上的温度最低值。
该方法可应用于测量多点最低温度的场合。
2.6 N点温度平均值的测量把N个A D 5 9 0并联起来,将电流求和后取平均,则可求出平均温度。
该方法适用于需要多点平均温度但不需要各点具体温度的场合。
2.7A D590在热电偶冷端补偿中的应用热电偶有热端和冷端,它所产生的电动势为两者的热电势之差,因此同环境温度有关时,测量结果需要加以修正。
利用AD5 9 0的线性温敏特性,可以给温差电偶的参考端( 冷端)提供温度补偿,使热电偶的参考端在任何环境温度下仅产生的0 V电动势。
补偿的基本原理如图6 ,补偿电路如图7所示。
图6热电倜冷端补偿基本原理图7热电倜的冷端温度补偿图中将热电偶的冷热两端等效成两个受温度控制的电压源,即电压源的电动势随温度而改变。
其温度系数与电偶的塞贝克( Seebeck )系数相同。
电偶参考端的温度补偿,实际上就是在电偶的参考端人为的引入一个不受温度控制,且温度系数相同而方向相反的电压源,从而使参考端的总电动势不再受到环境温度的影响。
这里我们选用的是铁——康铜温差电偶,它的测温范围为100 - 900℃,在室温范围内其塞贝克系数为52 μV /℃。
