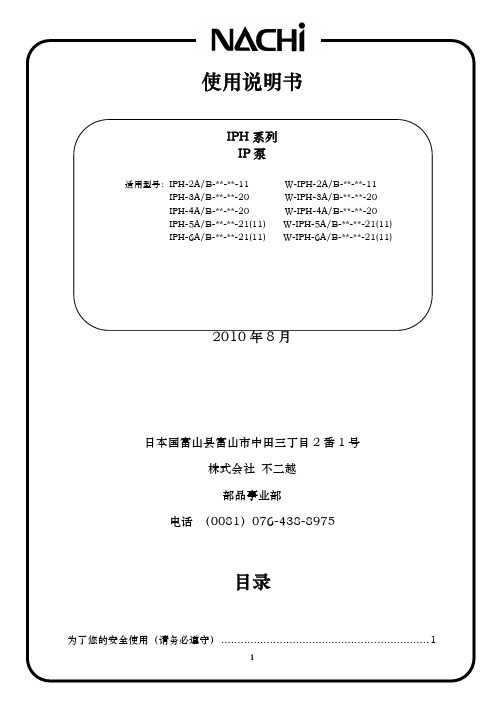

使用说明书安全上的注意（请务必遵守） (2)1. 概要 (4)2. 特点 (4)3. 规格 (4)4. 型号说明 (5)5. 使用上的注意事项 (5)一般的注意事项 (5)泵的安装方法 (6)试运转时的注意事项 (8)使用排气阀时 (8)使用水、乙二醇类液压油时的注意事项 (9)关于IPH泵的变速运转 (10)故障、原因及其解决方法 (11)6. 工作原理和结构 (12)IPH系列的工作原理 (12)IPH系列立体图 (1)IPH系列的断面结构图 (1)前 言衷心感谢您购买IPH系列的IP泵。
本使用说明书介绍的是IPH系列IP泵在安装、试运行时的注意事项。
正确的使用方法是安全运作、保持泵长寿的秘诀。
在使用之前，请一定阅读本使用说明书。
衷心希望您能一直使用我们的产品。
本说明书请妥善保管，以便随时查阅。
1为了您的安全使用（请务必遵守）本说明书用以下的方式说明如何防止由于操作失误而引起的事故。
由于未能遵循正确的使用方法从而导致的危险和损害的程度，按以下的标示以示区别。
表示“极有可能导致死亡或是重伤”表示“可能导致死亡或是重伤”表示“可能受伤或是造成物品的损坏”表示“为了安全地使用泵请务必理解”针对需要遵守的不同种类事项，分别用不同的符号说明。
表示注意请保1.概要IP泵在原来的作为润滑油泵、低压泵的内接齿轮泵基础上，采用了新的结构，打破了长久以来对齿轮泵的常识，是一种高压高性能的齿轮泵。
请一定在充分理解本说明书后再使用本泵。
2.特点1）采用专利技术用轴向和径向加压形式提高了效率，压力可达到30MPa。
2）良好的耐磨性和极强的使用寿命。
3）采用修正渐开线，短齿牙内啮合设计方式减少脉冲，降低了噪音，非常安静。
4）结构简单，维护容易。
3.规格4.型号说明5. 使用上的注意事项IP 泵是有专利的特殊结构的低噪音高压内接齿轮泵。
在使用时请注意下列事项。
一般的注意事项1）使用压力、转速等请在产品目录的规格范围内使用。

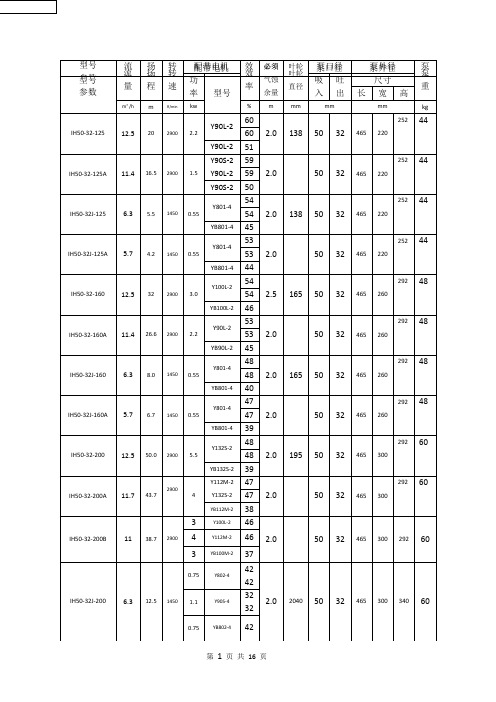

型号参数流量扬程转速配带电机效率余量叶轮直径泵口径泵外径泵重功率型号吸入吐出尺寸长宽高m³/h m R/min kw % m mm mm mm kgIH50-32-125 12.5 20 2900 2.2 Y90L-2602.0 138 50 32 465220252 4460Y90L-2 51IH50-32-125A 11.4 16.5 2900 1.5 Y90S-2Y90L-2592.0 50 32 465220252 4459Y90S-2 50IH50-32J-125 6.3 5.5 1450 0.55 Y801-4542.0 138 50 32 465220252 4454YB801-4 45IH50-32J-125A 5.7 4.2 1450 0.55 Y801-4532.0 50 32 465220252 4453YB801-444IH50-32-160 12.5 32 2900 3.0 Y100L-2542.5 165 50 32 465260292 4854YB100L-246IH50-32-160A 11.4 26.6 2900 2.2Y90L-2532.050 32 465260292 4853YB90L-245IH50-32J-160 6.3 8.0 1450 0.55 Y801-4482.0 165 50 32 465260292 4848YB801-4 40IH50-32J-160A 5.7 6.7 1450 0.55 Y801-4472.0 50 32 465260292 4847YB801-4 39IH50-32-200 12.5 50.0 2900 5.5 Y132S-2482.0 195 50 32 465300292 6048YB132S-2 39IH50-32-200A 11.7 43.7 29004Y112M-2Y132S-2472.0 50 32 465300292 6047YB112M-238IH50-32-200B 11 38.7 2900 3 Y100L-2 462.0 50 32 465 300 292 60 4 Y112M-2 463 YB100M-2 37IH50-32J-200 6.3 12.5 1450 0.75 Y802-442422.0 204050 32 465 300 340 60 1.1 Y90S-432320.75 YB802-4 42型号参数流量扬程转速效率必须气蚀叶轮直径泵重功率型号吸入吐出尺寸长宽高m³/h m R/min kw % m mm mm mm kgIH50-32J-200A 5.9 10.9 1450 0.55 Y801-4414131314135 50 32 465 300 340 60 0.75 Y802-40.55 YB801-4IH50-32J-200B 5.5 9.7 1450 0.55 Y801-440403030402.0 50 32 465 300 340 60 YB801-4IH50-32-250 12.5 80 2900 11 Y160M-238383333382.0 251 50 32 600 345 405 99 YB160M-2IH50-32-250A 11.7 70 2900 7.5 Y132S-2 37373232372.0 50 32 600 345 409 99 11 Y160M-27.5 Y132M-2IH50-32-250B 11 62 2900 7.5 Y312S-237373131372.0 50 32 600 345 405 99 YB132S-2IH50-32J-250 6.3 20 1450 1.5 Y90L-4 32322727322.0251 50 32 600 345 405 99 2.2 Y100L-41.5 YB90L-4IH50-32J-250A 5.9 17.5 1450 1.5 Y90L-431312626312.0 50 32 600 345 405 99 YB90L-4IH50-32J-250B 5.5 15.5 1450 1.1 Y90S-4 30302525302.0 50 32 600 345 405 99 YB90S-4型号流扬转配带电机效必须叶轮泵口径泵外径泵参数量程速功率型号率气蚀余量直径吸入吐出尺寸重长宽高m³/h m R/min kw % m mm mm mm kgIH65-50-12525 20 2900 3 Y100L-269696262692 132 65 50 465 220 252 45 YB100L-2IH65-50-125A 22.8 16.6 2900 2.2 Y90L-268686161682 65 50 465 220 252 45 YB90L-2IH65-50J-125 12.5 5 1450 0.55 Y801-464645555642 132 65 50 465 200 252 45 YB801-4IH65-50J-125A 11.4 4.2 1450 0.55 Y801-463635454632 65 50 465 220 252 45 YB801-4IH65-50-160 25 32 2900 5.5 YB132S-265655757652 168 65 50 465 220 252 50 YB132S-2IH65-50-160A 22.8 26.6 2900 4 Y112M-264645656642 65 50 465 220 252 50 YB112M-2IH65-50J-160 12.5 8 1450 0.75Y802-460605151602 168 65 50 465 220 252 50 YB802M-4IH65-50J-160A 11.4 6.7 1450 0.55 Y801-459595050592 65 50 465 220 252 50 YB801-4型号流扬转配带电机效必须叶轮泵口径泵外径泵率型号余量入出长宽高m³/h m R/min kw % m mm mm mm kgIH65-40-200 25 50 2900 7.5 Y132S-260605252602 198 65 40 485 300 340 64 YB132S-2IH65-40-200A 22 38.7 2900 5.5 Y132S-259595151592 65 40 485 300 340 64 YB132S-2IH65-40J-200 12.5 12.5 1450 1.1 Y90S-4555546462 198 65 40 485 300 340 64 YB90S-4 55IH65-40J-200A 11 9.7 1450 0.75 Y802S-4545445452 65 40 485 300 340 64 1.1 Y90S-40.75 Y802S-4 54IH65-40-250 25 80 2900 15 Y160M-250504646502 249 65 40 600 345 405 103 YB160M-2IH65-40-250A 23.4 70 2900 11 Y160M-29492 65 40 600 345 405 103 15 Y160M-2454511 YB160M-248IH65-40-250B 22 62 2900 11 Y160M-2484844442 65 40 600 345 405 103 YB160M-2 48IH65-40J-250 12.5 20 1450 2.2 Y100L-44646249 65 40 600 345 405 103 3 Y100L-439392.2 Y100L-4 46率型号余量入出长宽高m³/h m R/min kw % m mm mm mm kgIH65-40J-250A 11.7 17.5 1450 1.5 Y90L-445452 65 40 625 345 405 103 2.2 Y100L-438381.5 YB90J-4 45IH65-40J-250B 11 15.5 1450 2.2 Y90L-4444437372 65 40 625 345 405 103 YB90J-4 44IH65-40-315 25 12.5 2900 30 Y200L-2404039392 315 65 40 625 405 450 115 Y200L-2 40IH65-40-315A 23.4 110 2900 22 Y180M-239392 65 40 625 405 450 1153838YB180M-239IH65-40-315B 22 96.7 1900 18.5 Y160L-2383837372 65 40 625 405 450 115 YB160L-2 38IH65-40J-315 12.5 32 1450 4Y112M-4373733332 315 65 40 625 405 450 115 YB112M-437IH65-40J-315A 11.7 28 1450 3 Y100L-436363232362 65 40 625 405 450 115 4 Y112M-43 YB100L-4IH65-40J-315B 11 24.7 1450 3 Y100L-4 35353131352 65 40 625 405 450 115 YB100L-4参数量程速功率型号率气蚀余量直径吸入吐出尺寸重长宽高m³/h m R/min kw % m mm mm mm kgIH80-65-125 50 20 2900 5.5Y132S-4 75756969753 140 80 65 485 240 392 54 YB132S-2IH80-65-125A 45.6 16.6 2900 4 Y112M-274746868743 80 65 485 240 392 54 YB112M-2IH80-65J-125 25 5.0 1450 0.75 Y802-471716464712.5 140 80 65 485 240 392 54 YB802-4IH80-65J-125A 22.8 4.2 1450 0.55 Y801-4 70706464702.5 80 65 485 240 392 54 YB801-4IH80-65-160 50 32 2900 7.5 Y132S-273736868732.3 174 80 65 485 262 340 60 YB132S-2IH80-65-160A 45.6 26.6 2900 5.5 Y132S-272726666722.3 80 65 485 262 340 60 7.5 Y132S-25.5 YB132S-2IH80-65J-160 25 8 1450 1.5 Y90L-469696262692 174 80 65 485 262 340 60 YB90L-4IH80-65J-160A 22.8 6.7 1450 1.1 Y90S-4 68686161682 80 65 485 262 340 60 YB90S-4型号流扬转配带电机效必须叶轮泵口径泵外径泵参数量程速功率型号率气蚀余量直径吸入吐出尺寸重长宽高m³/h m R/min kw % m mm mm mm kgIH80-50-200 50 50 2900 15Y160M-269696363692.5 204 80 65 485 262 360 60 YB160M-2IH80-50-200A 46.8 43.7 2900 11 Y160M-268686262682.5 80 65 485 262 360 60 YB160M-2IH80-50J-200 25 12.5 1450 2.2 Y100L-465655757652 204 80 65 485 262 360 60 YB100L-4IH80-50-J200A 23.4 10.9 1450 1.5 Y90L-464645656642 80 65 485 262 360 60 YB90L-4IH80-50-250 50 80 2900 22 Y180M-263635858632.6 252 80 50 625 345 405 98 YB180M-2IH80-50-250A 46.8 70 2900 18.5Y160L-262625757622.6 236 80 50 625 345 405 98 YB160L-2IH80-50-250B 44 62 290015 Y160M-261615656612.6 222 80 50 625 345 405 98 18.5 Y160L-215 YB160M-2IH80-50J-250 25 20 1450 3 Y100L-460605252602 252 80 50 625 345 405 98 4 Y112M-43 YB100L-4型号流扬转配带电机效必须叶轮泵口径泵外径泵率型号余量入出长宽高m³/h m R/min kw % m mm mm mm kgIH80-50J-250A 23.417.5 1450 3Y100L-459595151592 236 80 40 625 405 450 115YB100L-4IH80-50J-250B 22 15.5 1450 2.2 Y100L-458585050582 222 80 40 625 405 450 1153 Y100L-42.2 YB100L-4IH80-50-315 50 125 2900 37 Y200L-254545252542 315 80 40 625 405 450 115 YB200L-2IH80-50-315 44 96.7 2900 30 Y200L-253535151532 80 40 625 405 450 115 YB200L-2IH80-50-315 25 32 1450 5.5 Y132S-452524646522 315 80 65 485 240 392 54 YB132S-4IH80-50-315 22 24.7 1450 4 Y112M-451514545512 80 65 485 240 392 54 YB112M-4IH100-80-125 100 20 2900 11 Y160M-278787373784.3 144 10065 485 240 392 54 YB160M-2IH100-80-125 91.2 16.6 2900 7.5Y132S-277777272724.3 100 65 485 240 392 54YB132S-2型号流扬转配带电机效必须叶轮泵口径泵外径泵率型号余量入出长宽高m³/h m R/min kw % m mm mm mm kgIH100-80J-125 50 5 1450 1.5 Y90L-475756969754.3 144 100 80 485 260 340 63 YB90L-4IH100-80J-125A 45.6 4.2 1450 1.1 Y90S-474746868744.3 100 10 485 260 340 63 YB90S-4IH100-80-160 100 32 2900 15 Y160M-278787373784.3 178 100 80 485 285 360 95 YB160M-2IH100-80-160A 91.2 26.6 2900 11 Y160M-277777272774.3 100 80 485 285 360 95 YB160M-2IH100-80J-160 50 8 1450 2.2 Y100L-475756969753.4 178 100 80 485 285 360 95 YB100L-4IH100-80J-160A45.6 6.7 1450 1.5 Y90L-474746868743.4 100 80 485 285 360 95 YB90L-4IH100-65-200 100 50 2900 22 Y180M-276767272763.9 215 100 65 600 320 405 96 YB180M-4IH100-65-200A 93.6 43.7 2900 18.5 Y160L-475757171753.9 100 65 600 320 405 96 YB160L-2型号流扬转配带电机效必须叶轮泵口径泵外径泵参数量程速功率型号率气蚀余量直径吸入吐出尺寸重长宽高m³/h m R/min kw % m mm mm mm kgIH100-65-200B 88 38.7 2900 15 Y160M-274747070743.9106560320 405 96 YB160M-2IH100-65J-200 50 12.5 1450 3 Y100L-473736868732.5 215106560320 405 96 YB100L-4IH100-65J-200A 46.8 10.9 1450 3 Y100L-472726767722.5106560320 405 96 YB100L-4IH100-65J-200B 44 9.7 1450 2.2 Y100L-471716666712.5 100 65 600 320 405 96 YB100L-4IH100-65-250 100 80 2900 37 Y200L-27272686872250 100 65 625 300 405 107 YB200L-2IH100-65-250A 93.6 70 2900 30 Y200L-27171676771100 65 625 360 405 107 37 Y200L-230 YB200L-2IH100-65-250B 88 62 2900 30 Y200L-27070666670100 65 625 360 450 107 YB200L-2IH100-65J-250 50 20 1450 5.5 Y315S-468686363682.5 250 100 65 625 360 450 107 YB315S-4型号流扬转配带电机效必须叶轮泵口径泵外径泵参数量程速功率型号率气蚀余量直径吸入吐出尺寸重长宽高m³/h m R/min kw % m mm mm mm kgIH100-65J-250A 46.8 17.5 1450 4 Y112M-467676262673.2 100 65 625 360 450107 5.5 Y132S-44 YB112M-4IH100-65J-250B 44 15.5 1450 4 Y112M-466666262663.2 100 65 625 360 450107 YB112M-4IH100-65-315 100 125 2900 75 Y280S-266666262663.2 310 100 65 655430 505 107 YB280S-2IH100-65-315A 93.6 110 2900 55 Y250M-265656161653.2 100 65 655430 505 107 YB250M-2IH100-65-315B 88 96.7 2900 45 Y225M-464646060633.2 100 65 655430 505 107 YB225M-4IH100-65J-315 50 32 1450 11 Y160M-463635858632.0315 100 65 655430 505 160 YB160M-4IH100-65J-315A46.8 28 1450 7.5 Y132M-462625757622.0 100 65 655430 505 160 YB132M-4IH100-65J-315B44 24.7 1450 5.5 Y132S-4 61615656612.0 100 65 655430 505 160 7.5 Y132M-45.5 YB132S-4型号流扬转配带电机效必须叶轮泵口径泵外径泵参数量程速功率型号率气蚀余量直径吸入吐出尺寸重长宽高m³/h M R/min kw % m mm mm mm kgIH125-100-200 200 50 2900 45 Y225M-281817777815 223 125 100 625 480 103 YB225M-2IH125-100-200A187 43.7 2900 37 Y200L-280807676805 125 100 625 360 480 103 YB200L-2IH125-100-200B 176 38.7 2900 30 Y200L-279797575795 125 100 625 360 480 103 YB200L-2IH125-100J-200 100 12.5 1450 5.5 Y132S-4 76767373762.9 200 125 100 625 360 480 103 7.5 Y132M-45.5 YB132S-4IH125-100J-200A 93.5 10.9 1450 5.5 Y132S-475757272752.9 125 100 625 360 480 103 YB132S-4IH125-100J-200B 88 9.7 1450 4 Y112M-474747171742.9 125 100 625 360 480 103 YB112M-4IH125-100-250 200 80 1900 75Y28S-278787575784.5 270 125 100 670 400 505 170 YB280S-2IH125-100-250A187 70 2900 Y250M-277777474774.5 125 100 670 400 505 170 YB250M-2型号流扬转配带电机效必须叶轮泵口径泵外径泵参数量程速功率型号率气蚀余量直径吸入吐出尺寸重长宽高m³/h m R/min kw % m mm mm mm kgIH125-100-250B176 62 2900 45 Y225M-276767373764.5 125100670400505 170 55 Y250M-245 YB225M-2IH125-100J-250100 20 1450 11 Y160M-476767272762.3 270 125100670400505 170 YB160M-4IH125-100J-250A93.5 17.5 1450 7.5 Y132M-475757171752.3 125100670400505 170 YB132M-4IH125-100J-250B88 15.5 1450 7.5 Y315M-474747070742.3 125100670100505 170 YB315M-4IH125-100-315 200 125 2900 110 Y315S-275757070755.2 325 125100670444565 128 YB315S-2IH125-100-315A187 110 2900 90 Y280M-274746969745.2 125100670444565 128 110 Y315S-290 YB280M-2IH125-100-315B176 96.7 2900 75 Y180S-273736868742 125100670444565 128 90 Y280M-275 YB180S-2IH125-100J-315100 32 1450 15 Y160L-473736767732 325 125100670444565 128 YB160L-4型号参数流量扬程转速配带电机效率必须气蚀余量叶轮直径泵口径泵外径泵重功率型号吸入吐出尺寸长宽高m³/h m R/min kw % m mm mm mm kgIH125-100J-315A 93.5 28 1450 11 Y160M-472726666722 125 100 670 444 565 128 15 Y160L-411 YB160M-4IH125-100J-315B 88 24.7 1450 15 Y160L-471716565712 125 100 670 444 565 128 YB160L-4IH125-100-400 100 50 1450 30 Y200L-465656262652 365 125 100 670 530 635 220 YB200L-4IH125-100-400A 93.5 43.7 1450 22 Y180L-464646161642 125 100 670 530 635 220 YB180L-4IH125-100-400B 88 38.7 1450 18.5 Y180M-463636060632 125 100 670 530 635 220 YB180M-4IH150-125-250 200 20 1450 18.5 Y180M-481817777812.8 150 125 670 436 605 172 YB180M-4IH150-125-250A 187 17.5 1450 15 Y160L-480807676802.8 280 150 125 670 436 605 172 YB160L-4IH150-125-250B 172 14.5 1450 11 Y160M-479797575792.8 150 125 670 436 605 172 YB160M-4型号参数流量扬程转速配带电机效率必须气蚀余量叶轮直径泵口径泵外径泵重功率型号吸入吐出尺寸长宽高m³/h m R/min kw % m mm mm mm kgIH150-125-315 200 32 1450 30 Y200L-479797575792.8 328 150 125 670 500 605 200 YB200L-4IH150-125-315A187 28 1450 22 Y180L-478787474782.8 150 125 670 500 635 200 YB180L-4IH150-125-315B172 23 1450 18.5 Y180M-477777373772.8 150 125 670 500 635 200 YB180M-4IH150-125-400 200 50 1450 45 Y225M-475757070752.5 420 150 125 670 500 715 237 YB225M-4IH150-125-400A187 43.5 1450 37 Y225S-474746969742.5 150 125 670 500715237 YB225S-4IH150-125-400B172 37 1450 30 Y200L-473736868722.5 150 125 670 500715237 YB200L-4IH200-150-250 400 20 1450 37 Y225S-482827979824.3 280 200 150 690 520655210 YB225S-4IH200-150-250A375 17.5 1450 30 Y200L-481817878814.3 200 150 690 520655210 YB200L-4型号参数流量扬程转速配带电机效率必须气蚀余量叶轮直径泵口径泵外径泵重功率型号吸入吐出尺寸长宽高m³/h m R/min kw % m mm mm mm kgIH200-150-250B352 15.5 1450 22 Y180L-480807777804.3 200 150 690 520 655 210 YB180L-4IH200-150-315 400 32 1450 55 Y250M-481817878813.5 328 200 150 830 545 715 268 YB250M-4IH200-150-315A 375 28 1450 45 Y225M-481817878813.5 200 150 830 545 715 268 YB225M-4IH200-150-315B 352 24.7 1450 37 Y225S-480807777803.5 200 150 830 545 715 268 YB225S-4IH200-150J-400 400 50 1450 90 Y280M-481817878813.5 407 200 150 830 545 715 225 YB280M-4IH200-150J-400A 375 43.7 1450 75 Y280S-480807777803.5 200 150 830 545 715 225 YB280S-4IH200-150J-400B 352 38.7 1450 55 Y250M-479797676793.5 200 150 830 545 715 225 YB250M-4。
【IH型不锈钢化工离心泵】产品：【IH型不锈钢化工离心泵】产品简介：IH型不锈钢化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。
是永嘉县有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。
供吸送清水及物理化学性质类似水不含固体颗粒的液体。
广泛用于工农业城市排水、消防供水等。
供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
人工草地【IH型不锈钢化工离心泵】型号意义：【IH型不锈钢化工离心泵】产品特点：IH型不锈钢化工泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。
IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。
【IH型不锈钢化工离心泵】泵的旋转方向：143型不锈钢化工泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
【IH型不锈钢化工离心泵】性能范围：流量Q：6.3～400m3/h 扬程H：5～132m转速n：2900、1450r/min 配带功率：0.55～110KW进口直径：50～200mm 最高工作压力：1.6MpaIH10化工泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
【IH型不锈钢化工离心泵】使用条件：IH型不锈钢化工泵的最高工作设计压力为1.6兆帕。
介质温度不高于80℃。
需要时采用双端面密封冷却装置，可输送介质温度为℃～+280℃。
注：用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。
【IH型不锈钢化工离心泵】泵的轴封型式：填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
【IH型不锈钢化工离心泵】注意事项：IH型不锈钢化工泵可根据不同的使用条件安装不同形式的机械密封，〈如内装单端面平衡型和非平衡型，双端面平衡型及非平衡型，外装式机械密封等。
〉根据所选用密封型式的不同，其使用方法和注意事项也有所不同，具体情况请参阅机械密封安装使用说明书、GB3215-82“炼厂、化工及石油化工流程用离心泵通用技术条件"，下面仅提几点一般应注意的事项。
1. 由于机械密封一般适用在清洁的，无悬浮颗粒的介质中使用，因此，对新安装的管路系统和储液灌，应认真冲洗干净，严防固体杂质进入机械密封端面使密封失效。
2. 在易结晶的介质中，使用机械密封应注意经常冲洗。
停车后重新起动前，要将机械密封上的结晶清洗干净。
3. 拆卸机械密封应仔细，不许用手锤，铁器等敲击，以免破坏动、静环密封面。
4. 如果有污垢拆不下来时，应设法清除污垢，冲洗干净后再进行拆卸，以免损坏密封元件。
5. 安装机械密封前，应检查所有密封元件是否有失效或损坏，如有则应重新修复或更换。
6. 应严格检查动环与静环的相对磨擦密封面，不允许有任何细微的划痕、碰伤等缺陷。
所有另部件，包括泵体，叶轮，密封腔等在装配前均应冲洗千净，尤其是动、静环端面，要用清洁，柔软的布或棉纱认真擦拭干净，然后涂上一层清洁的油脂或机油。
7. 装配中要注意消除偏差，紧固螺钉时，要均匀拧紧，避免发生偏斜，使密封失效。
8. 正确调整弹的压缩量，泵安装好以后，以手扳动转子时，应感觉到密封弹既有一定的压缩量，而又能轻快、灵活地转动没有咬紧的感觉。
如感觉太紧或盘不动，则应适当调松一些。
9.对有外部冲洗的机械密封，起动前应先开启冲洗波，使密封腔内充满密封液。
停车时，先停泵，后关密封冲洗液。

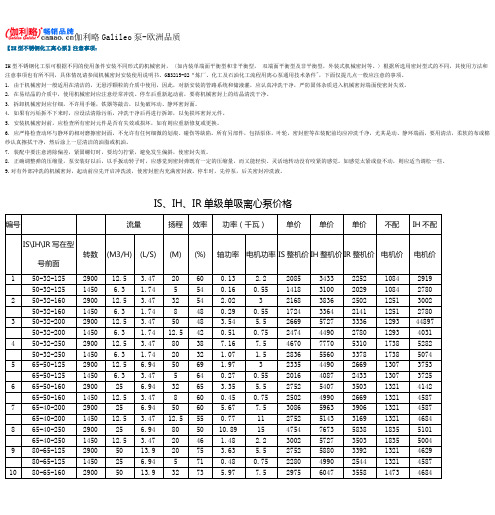

IS、IH、IR单级单吸离心泵价格编号流量扬程效率功率（千瓦）单价单价单价不配IH不配IS\IH\IR写在型转数(M3/H) (L/S) (M) (%) 轴功率电机功率 IS整机价 IH整机价 IR整机价电机价电机价号前面1 50-32-125 2900 12.5 3.47 20 60 0.13 2.2 2085 3433 2252 1084 291950-32-125 1450 6.3 1.74 5 54 0.16 0.55 1418 3100 2029 1084 27802 50-32-160 2900 12.5 3.47 32 54 2.023 2168 3836 2502 1251 300250-32-160 1450 6.3 1.74 8 48 0.29 0.55 1724 3364 2141 1251 27803 50-32-200 2900 12.5 3.47 50 48 3.54 5.5 2669 5727 3336 1293 4489750-32-200 1450 6.3 1.74 12.5 42 0.51 0.75 2474 4490 2780 1293 40314 50-32-250 2900 12.5 3.47 80 38 7.16 7.5 4670 7770 5310 1738 528250-32-250 1450 6.3 1.74 20 32 1.07 1.5 2836 5560 3378 1738 50745 65-50-125 2900 12.5 6.94 50 69 1.97 3 2335 4490 2669 1307 375365-50-125 1450 6.3 3.47 5 64 0.27 0.55 2016 4087 2433 1307 37256 65-50-160 2900 25 6.94 32 65 3.35 5.5 2752 5407 3503 1321 414265-50-160 1450 12.5 3.47 8 60 0.45 0.75 2502 4990 2669 1321 45877 65-40-200 2900 25 6.94 50 60 5.67 7.5 3086 5963 3906 1321 458765-40-200 1450 12.5 3.47 12.5 55 0.77 11 2752 5143 3169 1321 46848 65-40-250 2900 25 6.94 80 50 10.89 15 4754 7673 5838 1835 510165-40-250 1450 12.5 3.47 20 46 1.48 2.2 3002 5727 3503 1835 50049 80-65-125 2900 50 13.9 20 75 3.63 5.5 2752 5880 3392 1321 462980-65-125 1450 25 6.94 5 71 0.48 0.75 2280 4990 2544 1321 458710 80-65-160 2900 50 13.9 32 73 5.97 7.5 2975 6047 3558 1473 468480-65-160 1450 25 6.94 8 69 0.79 1.5 2391 5074 2724 1473 4559 11 80-50-200 2900 50 13.9 50 69 9.87 15 4587 8507 5324 1738 593580-50-200 1450 25 6.94 12.5 65 1.31 2.2 2891 6297 3378 1738 5560 12 80-50-250 2900 50 13.9 80 63 17.3 22 5491 11940 6644 2474 839680-50-250 1450 25 6.94 20 60 2.27 37 3447 8827 3697 2474 8020 13 80-50-315 2900 50 13.9 12.5 54 31.5 37 7715 18765 9410 3586 1348380-50-315 1450 25 6.94 32 52 4.19 5.5 4420 14706 4851 3586 13344 编号流量扬程效率功率（千瓦）单价单价单价不配IH不配IS\IH\IR写在型转数(M3/H) (L/S) (M) (%) 轴功率电机功率 IS整机价 IH整机价 IR整机价电机价电机价号前面14 100-80-125 2900 100 27.8 20 78 7 11 4309 7673 5143 2433 5310100-80-125 1450 50 13.9 5 75 0.91 1.5 2655 5560 3183 2433 5046 15 100-80-160 2900 100 27.8 32 78 11.2 15 4559 7993 5866 2446 5421100-80-160 1450 50 13.9 8 75 1.45 2.2 2850 5727 3614 2446 5004 16 100-65-200 2900 100 27.8 50 76 17.9 22 6199 12204 7089 2572 8660100-65-200 1450 50 13.9 12.5 73 2.33 4 3267 8145 3836 2572 7200 17 100-65-250 2900 100 27.8 80 72 30.3 37 7687 16819 9535 2613 11537100-65-250 1450 50 13.9 20 68 4 5.5 4559 12760 5060 2613 11398 18 100-65-315 2900 100 27.8 125 66 51.6 75 16068 29329 17862 3336 18626100-65-315 1450 50 13.9 32 63 6.92 11 5616 19599 7256 3336 16958 19 125-100-200 2900 200 55.5 50 81 33.6 45 8729 16819 9702 2766 10147125-100-200 1450 100 27.8 12.5 76 4.48 7.5 4879 10953 5949 2766 9452 20 125-100-250 2900 200 55.6 80 78 55.9 75 17041 24534 21114 3086 11954125-100-250 1450 100 27.8 20 76 7.17 11 5240 15693 6436 3086 1306621 125-100-315 1450 100 27.8 32 73 11.9 15 7423 17236 9035 4309 1438722 125-100-400 1450 100 27.8 50 65 21.0 30 10842 20433 13372 4851 1542923 150-125-250 1450 200 55.6 20 81 13.5 185 6603 19140 9702 3628 1556824 150-125-315 1450 200 55.6 32 79 22.08 30 9535 21893 12955 4420 1695825 200-150-250 1450 400 111.1 20 82 26.6 37 11746 23630 5185 1765326 200-150-315 1450 400 111.1 32 82 42.5 55 13900 30163 5560 21823。

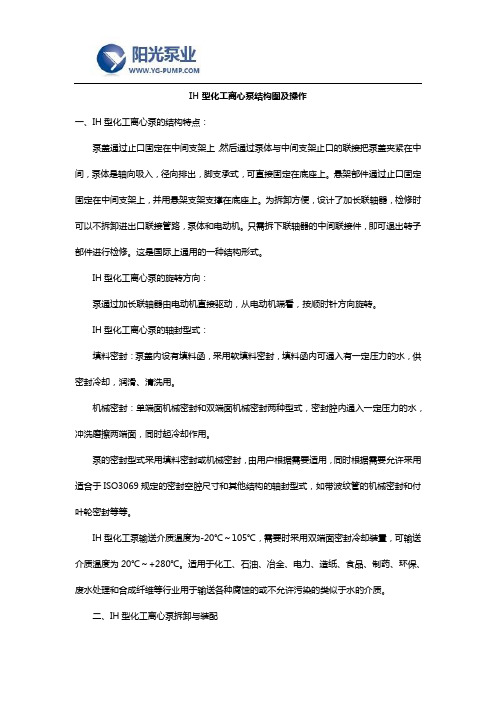

IH型化工离心泵结构图及操作一、IH型化工离心泵的结构特点：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。
为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
只需拆下联轴器的中间联接件，即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
IH型化工离心泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
IH型化工离心泵的轴封型式：填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。
IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
二、IH型化工离心泵拆卸与装配拆卸：由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机，只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。
1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。
（注：如泵上还有另外附加管路亦应拆下）。
2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。
3、拆下,叶轮螺母、取下叶轮和键。
4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。
AY型油泵使用说明书湘电凯士比ISO9001质量体系认证企业长沙湘电凯士比水泵制造有限公司第一章引言一、概述IH型化工离心泵是广泛适用于食品、制药、制糖、乳品、化工等行业输送温度在—20℃～+105℃的腐蚀性介质或物理、化学性能类似于水的介质。
FZG型蒸发器专用泵的性能范围（按设计点）流量：6.3~400m3/h扬程：5~125m泵的最高工作压力为1.6兆帕用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。
二、型号代表意思IH 80 - 50 - 160化工离心泵叶轮名义直径进口口径出口口径三、结构说明IH化工离心泵是一种单级单吸悬壁式离心泵，泵体能过下部的底脚支承固定在底座上，泵的进口方向为水平方向，泵的出口方向为垂直方向。
叶轮经过静、动平衡校验，用叶轮螺母与轴套一起固定在轴上，泵轴由一对单列向心球轴承支承在悬架部件中，泵轴与电动机由加长联轴器连接，泵的密封形式根据用户要求采用单端面或双端面硬质合金机械密封制造四、结构图1 2 3 4 5 6 7 8 9 10主要部件： 1、泵体 2、叶轮并帽 3、叶轮 4、泵盖 5、密封6、冷却水嘴7、支架8、轴承9、泵轴 10、悬架部件用户可根据被输送物料的腐蚀性程度对泵的过流部分主要零件选用不同材料。
泵的过流部分主要零件的材料及其代号有下列六种：五、安全注意事项□冷却水：冷却水是用于冷却和清洗密封的，因此必须确保冷却水达到以下要求方可试机和运行：1、冷却水要清洁卫生2、冷却水温度不高于30℃3、冷却水压力要大于0.2Mpa（略高于泵的输出压力）4、冷却水出口处有阀门调节□流量控制：由于用户选型时往往对实际情况的估计不足，选用的泵扬程往往会超过实际工作扬程。
降低扬程使用时，会形成流量偏大，一则与工艺不相符，二则使配套电机超负荷运行，造成电机毁损，所在泵在额定扬程70%以下运行时，要适当关一点出口阀门，以免流量过大，损坏电机。
另外，泵也不宜低于额定流量的30%以下使用，这时泵会产生剧烈振动，应以加大流量的方法消除。
AZ(IH)型标准化工泵检修工艺4.7.1 化工离心泵的解体4.7.1.1 拆下联轴器安全罩，并在对轮相对位置上划上记号。
4.7.1.2 拧下油室放油堵头，放尽旧油。
4.7.1.3 拆电动机接线头（由电气人员进行），拧下电动机与泵座的紧固螺丝，移动电动机。
电动机的四脚垫片要分别捆在一起，并记录好原来的位置。
4.7.1.4 拧下泵盖与泵体的连接螺栓，用顶丝将泵盖顶出配合止口，从泵座上吊下泵盖与托架。
4.7.1.5 撬开叶轮螺母制动垫圈，拧下叶轮螺母，取下叶轮及键，拆下泵盖与托架间的连接螺栓。
4.7.1.6 将泵盖连同轴套，机械密封端盖及机械密封组合件一起从轴上取下来，此时应注意勿使轴套与泵盖相对滑动，然后将机械密封端盖拆开，取出轴套和机械密封。
备注：拆卸机械密封注意事项：拆卸机械密封要仔细，不许用手锤，铁器等敲击；如果有污垢拆不下来，应设法清除污垢，再进行拆卸。
4.7.1.7 拆下联轴器及键。
4.7.1.8 轻击叶轮侧轴头，将轴与轴承一并从联轴器侧抽出。
4.7.1.9 取出水封环，前轴承端盖、后轴承端盖。
4.7.1.10 拆下前轴承及后轴承。
4.7.2 化工离心泵的检修4.7.2.1 泵盖、泵体、托架的检修4.7.2.1.1先将泵盖、泵体、托架外表面油污清理干净后，4.7.2.1.2再将泵盖、泵体内壁的水垢刮削干净，然后检查，并用手锤轻敲听其声响，鉴定有无裂纹。
如有裂纹，就必须找出始终点，进行补焊或更换。
若磨损严重就应更换。
4.7.2.1.3泵盖、泵体、托架接合面，并检查止口间隙是否合适。
4.7.2.1.4轴承部位及油室用煤油进行清洗，棉布檫净。
检查轴承外壳是否有磨损痕迹。
检查测量密封环处的磨损程度和尺寸，若超过标准，则应更换和修补。
4.7.2.2 叶轮检修4.7.2.2.1清洗叶轮水通道表面至无污垢和铁锈，再检查其有无裂纹。
4.7.2.2.2叶轮如磨损、腐蚀严重就应更换。
4.7.2.2.3检查测量叶轮与轴的配合情况，叶轮与轴的配合不应松动；叶轮对轴的偏斜程度，用千分表检查不应超过0.2mm。
CQB-F氟塑料磁力泵厂家特点及使用注意事项QB-F型氟塑料磁力泵采用聚偏二氟乙烯制造，该材料是目前世界上最优的耐腐蚀材料，用该材料生产的磁力泵具有使用范围广、耐腐蚀性能强、机械强度高、不老化、无毒素分解等优点。
现在就来说说CQB-F 氟塑料磁力泵主要特点及使用注意事项。
一、CQB-F氟塑料磁力泵主要特点1、设计独特,无需机械轴封,绝对不渗漏,液体过流部件选用氟塑料、陶瓷、氟橡胶等材料泵。
2、体外壳用金属材料固定,故泵体足以承托管道的重量,使用保养极为方便。
3、磁力泵基本参数及技术性能符合jb/t7742-95《小型磁力传动离心泵》标准要求。
二、CQB-F氟塑料磁力泵使用注意事项1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中，若含有固体颗粒，入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、氟塑料磁力泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。
工程塑料泵的使用温度<60℃，金属泵的使用温度<100℃，输送吸入压力不大于0.2mpa，最大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30 ×10-6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
6、运行100小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
氟塑料磁力泵由泵、磁力传动器、电动机三部分组成。
关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。
当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。
由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了"跑、冒、滴、漏"问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患产。
IH型化工泵条件及参数
一、IH型化工泵的概述：
IH型化工泵是单级单吸悬臂式离心泵，其标记性能点和尺寸等效采用国际标准
ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。
二、IH型化工泵的性能范围（按设计点）：
流量Q：6.3～400m³/h
扬程H：5～125m
泵的最高工作设计压力为1.6MPa
IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
三、IH型化工泵的性能范围：
流量Q：6.3～400m3/h扬程H：5～132m
转速n：2900、1450r/min配带功率：0.55～110KW
进口直径：50～200mm最高工作压力：1.6Mpa
IH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
泵的结构：
IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。
泵的结构特点：
化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。
为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
只需拆下联轴器的中间联接件，即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
泵的旋转方向：
泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
泵的轴封型式：
填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。
工作条件
流量Q：6.3-400m3/h转数N：2900-1450r/min口径DN：50-200mm
扬程H：5-125m配带功率：0.55-90kw工作压力P：1.6Mpa
型号参数：
例如：IH50-32-160
IH-国际标准单级单吸化工泵
50-吸入口直径（mm）
32-排出口直径（mm）
160-叶轮名义直径（mm）
四、IH型化工泵的的结构特点：
泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。
为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
只需拆下联轴器的中间联接件，即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
化工泵的旋转方向：
泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
泵的轴封型式：
填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。
IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
拆卸与装配
拆卸：
由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机，只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。
1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。
（注：如泵上还有另外附加管路亦应拆下）。
2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。
3、拆下,叶轮螺母、取下叶轮和键。
4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。
注意勿使轴套相对于泵盖等发生滑动，然后再拆下机械密封端盖，将机械密封连同轴套一起取下，再将轴套和机械密封拆开。
如果密封采用填料，则可从泵盖中直接拆下轴套，再顺次拆下填料压盖，填料和填料环等。
如果密封采用特殊结构，应注意不同的拆卸方法。
5、拆下中间支架与悬架支架。
6、拆下泵联轴器和键。
7、拆下悬架体两端的防尘盘和轴承的前、后盖，再将轴连同轴承一起从悬架体内取下。
8、从泵轴上拆下轴承。
装配
与拆卸程序相反进行。
起动、运行和停止
1.起动前准备
1)起动前要把泵和现场清理千净。
2)检查托架内润滑油量是否适量〈油面在油位计中心线2mm左右）油位计是否完好。
3)未接联轴器前检查原动机的转向，与泵的转向箭头一致后，接好联轴器。
4)在装好机械密封或填料和联轴器后可方使地用手转动泵轴，应无碰擦现象，并将联轴器的防护罩安装好。
5)泵在吸上情况下使用，起动前应灌泵或抽真空；泵在倒灌情况下使用，起动前应用所输送液体将泵灌满，驱除泵中的空气后，将吐出管的闸阀关闭。
6)起动前检查基础螺检有无松动。
压盖是否歪斜，以及润滑油和冷却水的供应情况。
2.起动
1)关闭进出口压力（或真空）计和出水阀门、（如有旁通管、此时也应关闭。
〉起动电机（最好先点动、确认泵转向正确后，才开始正式运行。
），然后打开进出口压力（或真空）计，当泵达到正常转速，且仪表指出相应压力时，再慢慢打开出水阀门，调节到需要的工况。
在吐出管路关闭的情况下，泵连续工作的时间，不能超过3分钟。
2)起动过程中要时时注意原动机的功率读数及泵的振动情况，振动数不应超过0.06毫米，测定部位是轴承座。
3)密封情况：机械密封应无泄漏、发热现象、填料密封^I呈连续滴流状态。
3.运行
1)经常检查泵和电机的发热情况（轴承的温升不应超过75℃〉及油位计供油情况。
〈一般每运行1500小时后，要全部更换润滑油一次〉。
2)不能用吸入阀来调节流量，避免产生汽蚀。
3)泵不宜在低于30%殳计流量下连续运转，如果必须在该条件下连续运转，则应在出口处安装旁通管，排放多余的流量。
4)注意泵运转有无杂音，如发现异常状态时，应及时消除或停车检查。
4.停止
1)慢关闭吐出口管路闸阀〈如果泵在倒灌情况下使用，还要关闭吸入管路的闸阀）、并关闭各种仪表的开关。
2)切断电源
3)如果密封采用外部引液时，还要关闭外引液阀门。
4)如果环境温度低于液体凝固点时，要放净泵内的液体，以防冻裂。
5)如果长时间停车不用，除将泵内的腐蚀性液体放净外，各零部件应拆卸清洗干净，尤其是密封腔。
最好是将泵拆下清洗后重新装好，除涂油防锈处理和封闭泵进、出口外，还应定期检
五、IH型系列化工泵的性能范围：
流量Q：6.3～400m3/h扬程H：5～132m
转速n：2900、1450r/min配带功率：0.55～110KW
进口直径：50～200mm最高工作压力：1.6Mpa
IH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
六、IH型系列化工泵结构图纸：
1泵体2叶轮3密封环4叶轮螺母5泵盖6密封部件7中间支架8轴9悬架部件。
