《传感器原理及应用》基于PT100温度传感器的温度测量电路设计实验报告1.实验功能要求了解铂热电阻的特性与应用；熟悉铂热电阻测温电路；利用P100铂电阻测量温度源的温度；记录温度与测量电路电压输出数据2.实验所用传感器原理利用导体电阻随温度变化的特性，可以制成热电阻，要求其材料电阻温度系数大，稳定性好，电阻率高，电阻与温度之间最好有线性关系。
常用的热电阻有铂电阻(650℃以内)和铜电阻(150℃以内)。
铂电阻是将0.05~0.07mm的铂丝绕在线圈骨架上封装在玻璃或陶瓷管等保护管内构成。
在0-650℃以内。
铂电阻一般是三线制，其中一端接一根引线另一端接二根引线，主要为远距离测量消除引线电阻对桥臂的影响(近距离可用二线制，导线电阻忽略不计。
)。
实际测量时将铂电阻随温度变化的阻值通过电桥转换成电压的变化量输出，再经放大器放大后直接用电压表显示。
3.实验电路PT100铂电阻测温电路经验P100电压采集放大电路:前半部分是4.096V恒压源电路，然后是一个桥式电压采样电路，后面是一个电压放大电路。
一、4.096V恒压源电路因Vref=2.5V，故有4.096=(1+R1/R2)*2.5，得出R1/R2=1.6384，可以通过调节滑动变阻器实现。
二、桥式电压采样电路这是一个桥式电压采样电路，其原理是将V2作为参考电压，通过V1的变化去得到一个相对的电压数值，这样就能得到PT100的电阻数值，从而得到当前温度数值。
其中相对数值是通过R7去调节，可以是任意，其R7的主要作用还是在校准温度使用。
根据项目需要，现在使用的R7的阻值是138.5002Ω，也就是PT100在100摄氏度是的温度数值。
三、电压放大电路分析电路:1根据"虚断"原则，流过R3和R8电流相等(V1-Vx)/R3=Vx/R82根据“虚断"原则，流过R6和R1电流相等(V2-Vout)/(R6+R1)=(V2-Vy)/R6 3根据"“虚短"原则，Vy=Vx4根据这3个公式得出:11V1-10V2=Vout理想要的数值是10倍的放大倍数，但是现在在输出端多了减了V1，根据模拟的数值可知，V1的取值范围是0.215-0.36835241646对应温度范围是44.032- 75.43。
随着现代信息技术的飞速发展和传统工业的逐步改造，温度自动检测和显示功能在很多领域得到广泛应用。
人们在温度检测的准确度、便捷性和快速等方面有着越来越高的要求。
而传统的温度传感器已经不能满足人们的需求，其渐渐被新型的温度传感器所代替。
本文设计了一个温度检测报警器电路。
采用单片机AT89C51和温度传感器DS18B20组成温度自动测控系统，可根据实际需要任意设定温度值，并进行报警和处理,通过LM016L显示温度。
本文是从测温电路、主控电路、报警电路以及驱动电路等几个方面来设计的。
该器件可直接向单片机传输数字信号，便于单片机处理及控制。
另外，还能直接采用测温器件测量温度,从而简化数据传输与处理过程。
此设计的优点主要体现在可操作性强，结构简单，拥有很大的扩展空间等。
关键词：AT89C51；DS18B20；LM016L；报警电路With the rapid development of modern information technology and traditional industrial transformation,the system of temperature automatic measurement and display system is widely used in many fields.people have a rising demand in temperature measurement accuracy,convenient, and velocity.Traditional temperature sensors have been unable to meet the people's demands,and have gradually been replaced by new-type temperature sensors.This article designs a temperature detection circuit,using a micro-controller AT89C51 and temperature sensor DS18B20,which composes temperature automatic control system,and temperature values can be setted according to the actual need and be controlled in time,then display temperature through LM016L.This design analysis the function in several parts,like temperature measurement circuit,control circuits,alarm circuits,driver circuit and so on.The device can directly transfer digital signal to the single-chip and make it convenient to process and control.In addition,it can also directly measure temperature with temperature measurement device,then largely simplify data transmission and process.The advantage of this design are mainly reflected in the stronger maneuverability,simple structure and larger room for expansion.Keywords:AT89C51;DS18B20;LM016L;alarming circuit目录第一章绪论 (1)1.1 选题的背景 (1)1.2 选题的目的及意义 (1)1.3 论文结构 (2)第二章设计的整体方案 (3)2.1 设计的主要内容 (3)2.2 设计性能要求 (3)第三章模块设计和器件的选择 (4)3.1 单片机的选择 (4)3.2 温度采集模块设计 (8)3.3 温度显示模块设计 (15)3.4直流电机驱动模块 (19)第四章系统电路设计 (21)4.1 主电路程序 (21)4.2 晶振复位电路 (21)4.3 温度采集电路 (24)4.4 按键电路 (26)4.5驱动电路 (26)4.6 报警电路 (27)4.7 电源电路 (28)第五章软件仿真 (30)5.1 软件介绍 (30)5.2 仿真过程 (30)第六章体会与展望 (34)6.1 设计总结 (34)6.2 设计前景 (34)附录A 系统总图 (36)附录B 系统程序 (37)参考文献 (53)外文资料 (65)致谢 (73)第一章绪论1.1 选题的背景随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的。
常用温度传感器测量电路设计实验指导书自动化工程学院常用温度传感器测量电路设计实验指导书一、实验目的：本实验要求设计并制作一个常用温度传感器测量电路，要求测量温度在常温～100℃之间，输出为电压信号。
该电路即可用于热电阻温度测量也可用于热电偶温度测量。
二、基本原理:温度测量过程原理：图1：温度测量过程原理温度测量过程原理如图1所示:信号采集：由热电偶或热电阻传感器负责将被测体的相关物理量转化为电信号。
信号处理部分：负责对信号进行放大，整形，降噪,标准化等处理。
输出显示部分：负责对处理后的各种信号进行可视化处理，便于人们直观的读出相关的物理量。
该部分可以是计算机或数码管或显示仪表等。
该实验只涉及信号采集，信号处理部分的相关电路设计，安装，调试等内容。
设计思路:温度检测电路总体设计思路：如图2所示，被测物体温度经过温度传感器元件以及相关转换电路转化为电压信号，经后续放大电路放大调节后输出，再用数字显示表头显示检测到的温度信号。
图2温度检测电路组成传感器部分：热电偶传感器：是将A和B二种不同金属材料的一端焊接而成如图3。
A和B称为热电极，焊接的一端是接触热场的T端称为工作端或测量端，也称热端；未焊称为自由端或参考端，也称冷端(接引线用来连接测量仪表接的一端处在温度T的两根导线C是同样的材料，可以与A和B不同种材料)。
T与T的温差愈大，热电偶的输出电动势愈大；温差为0时，热电偶的输出电动势为0；因此，可以用测热电动势大小衡量温度的大小。
国际上，将热电偶的A、B热电极材料不同分成若干分度号，如常用的Ｋ(镍铬-镍硅或镍铝)、Ｅ(镍铬-康铜)、Ｔ(铜-康铜)等等，并且有相应的分度表即参考端温度为0℃时的测量端温度与热电动势的对应关系表；可以通过测量热电偶输出的热电动势值再查分度表得到相应的温度值。
实验中用分度号为K的热电偶。
表1：K热电偶温度与输出电压的关系0000式中：E(t, t0)---热电偶测量端温度为ｔ，参考端温度为t=0℃时的热电势值；E(t, t0＇)---热电偶测量温度ｔ，参考端温度为t＇不等于0℃时的热电势值；E(t0＇, t)---热电偶测量端温度为t＇，参考端温度为t=0℃时的热电势值。

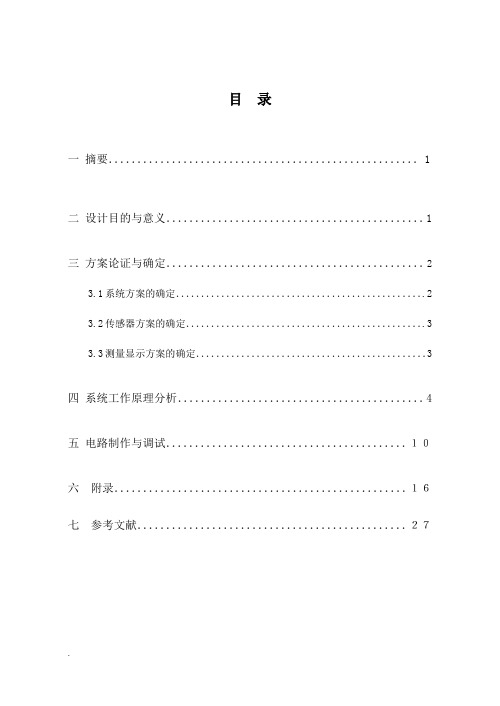

目录一摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 二设计目的与意义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1三方案论证与确定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23.1系统方案的确定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．.23.2传感器方案的确定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．.33.3测量显示方案的确定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 四系统工作原理分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 五电路制作与调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０六附录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６七参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７一．摘要在现今科技高速发展的时代，各行各业对控制和测量的要求越来越高，其中，温度测量和控制在很多行业中都有比较重要的应用，尤其在工业上，如炼钢时对温度高低的控制。
要控制好温度，测量是前提，测量的精度影响着后续工序的进行，因此温度测量的方法和选取就显得相当重要了。
针对各种温度测量方案的讨论分析后，我们组决定以AT89S52为核心，采用DS18B20温度传感器进行温度信号的检测，并通过LCD液晶显示测量所得温度，外加红外遥控调节设置温度测量的上下限数值（默认温度上下限为10℃～24℃），在所测温度到达所设上下限数值时，蜂鸣器启动报警提示。
河南机电高等专科学校电子技术课程设计报告设计课题：简易数字温度计的设计题目：简易数字温度计的设计一、设计任务与要求设计任务：设计出一个简易的数字温度计，用来测量0-100度之间的温度，使其度数显示在数字显示器上。
设计要求：1、制作出一个数字温度计。
2、画出整体电路图，写出课程设计报告。
3、同组同学的的设计不能雷同。
4、电路图中的图形必须本人亲自绘制。
5、每个同学必须有实物，并基本能工作。
二、方案设计与论证（1）方案一：本方案采用AD590单片集成两段式敢问电流源温度传感器对温度进行采集，采集的电压经过放大电路将信号放大，然后经过3.5位A/D转换器转换成数字信号，在进行模拟/数字信号转换的同时, 还可直接驱动LED显示器,将温度显示出来。
系统方框图如下：系统方案框图（2）方案二：使用数字传感器采集温度信号，然后将被测温度变化的电压或电流采集过来放大适当的倍数，进行A/D转换后，将转换后的数字进行编码，然后再经过译码器通过七段数字显示器将被测温度显示出来。
系统方案框图（3）方案三：使用温度频率转变电路，根据温度与频率的线性关系先将温度转变为频率，将转换的频率输入频率计中，频率计电路中通过放大整形电路、主门电路、计数器、锁存器、七段译码输出，在七段显示器中将频率显示出来，显示的频率即为对应的温度值。
方案的分析和比较方案一中的模数转换器ICL7107集A/D 转换和译码器于一体，可以直接驱动数码管，不仅省去了译码器的接线，使电路精简了不少，而且成本也不是很高。
ICL7107只需要很少的外部元件就可以精确测量0到200mv 电压，AD590可以将温度线性转换成电压输出。
而方案二经过A/D 转换后，需要先经过编码器再经过译码器才能将数字显示出来。
方案三只经过温度频率转换就可把温度用相应的频率显示出来，成本较低，可操作性较强。
比较上述三个方案，方案三明显优越于前两个方案，它用热敏电阻采集温度信号，用NE555将温度转化为频率输入频率计中，用CD40110驱动数码管直接实现数字信号的显示，实现数字温度计的设计；省去了另加编码器和译码器的设计，所以线路更简单、直观； 即采用方案三.三、单元电路设计与参数计算通过热敏电阻对温度进行采集，通过温度与频率近乎线性关系，以此来确定输出频率与其对应的温度，不同的温度对应不同的频率值，故我们可以通过频率值的改变来判断温度值，再由数码管表示出来。

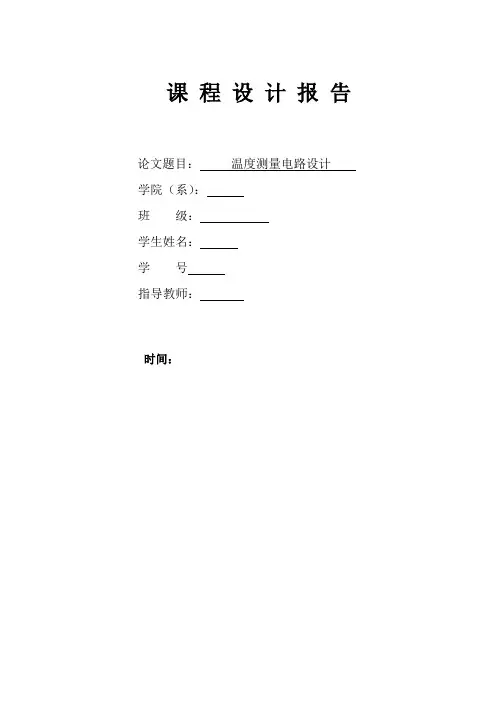

课程设计报告论文题目：温度测量电路设计学院（系）：班级：学生姓名：学号指导教师：时间：基于AD590的温度测量电路设计摘要：给出了一种数字式温度测量电路的设计方案，该设计是基于温度传感器AD590、集成放大芯片LM324、12位4路A/D 转换芯片ADS7841、以及单片机STC89C51来实现的。
文章详细介绍了该系统的总体设计方案以及模拟电路部分的硬件设计及调试方法。
关键词：温度测量系统；传感器；放大电路正文：1.原理与总体方案电路中，用AD590获取温度信号。
根据AD590的数据手册可以知道，在正常工作的情况下，AD590的电流变化1μA ，相当于环境温度变化1摄氏度，当环境温度为0摄氏度的时候，AD590产生273μA 的电流。
AD590经过10K 的电阻串联后，在电阻的两端产生（2.73+T ）V 的电压，该电压经过由LM324构成的差分放大电路后，调整为0~5V 的电压，然后由ADS7841转换成数字信号，送给单片机STC89C51，进行数码显示。
设计的具体方案流程图如图 1.1.0所示：2.硬件设计：具体的电路图如图1.1.1所示，AD590工作在5V 的电源下，产生273~373μA （0~100摄氏度）的电流，经过R1的分压过后，转换为2.73~3.73V 的电压，经过一个由LM324构成的跟随器后，送至三运放放大电路的一端（设这个电压为U0）。
稳压管1N4728可以将5V 的电源稳压成为3.3V ，再经1K 的滑动变阻器R7分压后，产生2.73V 的电压（U1），送至三运放放大电路的另一输入端。
由三运放的放大关系可知：Uout=U0-U1=)1i 0i )(8321(U U R R R -++，其差模增益送ADS7841图1.1.0Kd 为：83211i 0i 10d R R R U U U U K ++=--=，因此，可以通过调节5K 的滑动变阻器R8的阻值，来调节放大倍数。
热电阻测温仪检测电路课程设计热电阻测温仪是一种常见的温度测量设备，利用热电阻的电阻与温度之间的关系来实现温度的测量。
它具有简单、精度高、响应快等优点，广泛应用于工业、科研、医疗等领域。
本课程设计旨在设计一个基于热电阻测温仪的温度检测电路，并结合相关理论知识进行实验验证。
一、设计目标和原理设计目标：设计一个精度高、稳定可靠的温度检测电路，能够测量介于-50~150°C范围内的温度，并能够实时显示温度数值。
原理介绍：热电阻测温仪原理是基于热电阻元件的电阻与温度之间的关系。
常见的热电阻元件有铂电阻（PT100、PT1000）、镍电阻（Ni100、Ni1000）等，根据不同材料的特性，构造相应的测温电路。
二、硬件设计1.选择热电阻元件：根据设计要求选择合适的热电阻元件，如PT100。
2.连接方式：将热电阻元件与电路板连接，通常使用3线或4线制连接。
其中3线制只需两根导线来接电阻元件，电阻线与导线线头焊接；4线制需要四根导线，两根用来接电阻元件，另外两根用来进行电流的测量。
3.扩散电阻：由于热电阻元件尺寸较小，为增加灵敏度，并消除受周围温度影响，可以使用金属盖片等进行扩散，使得热电阻元件能够更好地感应温度。
4.制作电路板：根据电路设计，制作相应的电路板。
三、电路设计1. PT100测温电路设计：选用PT100作为测温元件。
将PT100连接至电路板上，通过电流源（如电阻）提供恒定的电流，测量电阻两端电压，进而计算出温度数值。
2.信号放大电路设计：由于PT100的电阻变化很小，为了提高检测精度，需要设计相应的信号放大电路对电压进行放大。
3.温度传感器接口设计：为了方便与其他设备的连接，设计一个温度传感器接口，以便输出温度信号。
四、软件编程1.采集和处理温度数据：利用单片机或其他开发板，编写相应的程序对温度信号进行采集和处理，包括滤波、线性化、单位换算等操作。
2.数字显示：将处理后的温度数值通过数字显示模块进行实时显示。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载温度测量显示电路设计地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容目录第1章系统原理框图设计1.1 设计内容以设计为主完成一个温度范围为0-50 0C的温度测量显示电路的设计与制作。
1、主要设计内容：（1）系统原理框图设计与分析（包括传感器的选择与确定）；（2）系统方案设计、比较及选定（给出两种以上的方案比较）；（3）系统原理图设计（包含测量电路、放大电路、A/D转换及显示电路等）；（4）确定原理图中元器件参数（给出测量电路、放大电路计算公式与数据）；2、运用protel软件绘出系统原理电路图（鼓励能完成印刷电路板图的绘制）。
1.2 原理框图设计设计以测量显示部分电路为主，以单片机系统为核心，对单点的温度进行实时测量检测。
并采用温度传感器DS18B20、op07作为信号放大器、ADC0809作为A/D转换部件，对于温度信号的采集具有大范围、高精度的特点。
在功能、性能、可操作性等方面都有较大的提升，具有更高的性价比。
本系统由温度传感器DS18B20、AT89C52、LED数码管显示电路、软件构成。
DS18B20输出表示摄氏温度的数字量，然后用51单片机进行数据处理、译码、显示、报警等。
系统框图如图1.2.1所示：蜂鸣器报警温度传感器DS18B20AT89C5251单片机LED数码管编码数字量温度传感器DS18B20红外遥控调节设置温限如图1.2.1 系统框图第2章方案论证及确定2.1 系统方案的确定LCD液晶显示编码ICL7107 A/D转换&译码显示模块电压AD590温度传感器温度电压同向放大器方案1：采用单片机测量并控制温度。
此方案硬件电路简单，但是需设计复杂的软件电路。
