安捷伦推出全新802.11ac产线一体化测试解决方案

802.11ac对设计和测量的挑战关键字：WiFi802.11ac发射机接收机被业界认为是第五代WiFi的802.11ac正在呼之欲出，它与之前的WiFi标准制式有哪些方面的不同，为什么会被业界如此看好，让我们先来了解一下WiFi和WLAN的历史。

无线局域网（WLAN）推行之初被普遍认可的两个国际标准是IEEE802.11a和802.11b。

最初设计这些标准的目的是为满足便携式电脑在家和办公室环境中可随意移动的要求。

随后，在一些机场、酒店、咖啡屋和购物广场也开始允许通过无线接入（商业命名为Wi-Fi），随时随地上网、查询电子邮件等，扩展了无线宽带的功能。

虽然无线宽带连接的数据速度曾经很有限，例如，802.11a在5 GHz 频段可提供的最高速率是54 Mbps，而 802.11b在2.4 GHz只有11 Mbps，但这两个频段都是免费的，即不需要授权的。

为了尽量减少来自其它同频设备的干扰，这两个标准都采用了扩频传输技术和比较复杂的编码技术。

2003年， IEEE（美国电气及电子工程师学会）颁布了802.11g，依旧工作在2.4 GHz频段，但是数据速率可以达到54 Mbps。

与此同时，一种新的应用模式即在家庭和小型办公室里可连接多个设备并在设备间进行数据共享，对无线局域网的数据传输速率提出更高要求，从而使得一个新的研究项目应运而生，这就是于2009公布的802.11n 的由来。

为了使单信道的数据速率最高可以超过100 Mbps，在802.11n标准中引入的MIMO （即多输入-多输出，或空间数据流）技术，利用物理上完全分离的最多4个发射和4个接收天线，对不同数据进行不同的调制/解调，来达到传输较高的数据容量的目的。

在表1中例举出了当前一些比较超前的应用模式，这些模式需要更高的数据传输量来支持“无线办公”的要求。

表1，新型WLAN应用模式为了满足以上这些需要，IEEE内部设立了两个项目工作组，以“极高吞吐量（Very High Throughput）”为目标进行立项研究。

802.11ax：三大技术解决ac拥堵问题，测试只需升级软件即可•IEEE协会开发了新的802.11ax协议。

这个协议采用了三项关键技术来解决多用户访问的问题。

然而，协议虽好，却也带来了不小的测试挑战。

目前市场上最新的WLAN/WiFi设备是基于802.11ac协议。

几年前这个协议在推出时，曾被认为是市场上最快的连接协议——相较于1999年发布的802.11b，它的速度增进了80倍。

然而，在有多个用户同时访问AP时，它的性能就达不到那么好了。

为此，IEEE协会开发了新的802.11ax协议。

这个协议采用了三项关键技术来解决多用户访问的问题。

然而，协议虽好，却也带来了不小的测试挑战。

日前，测试测量大厂——美国国家仪器（NI）在EDI CON和PXI TAC大会上，分别针对802.11ax标准草案1.1发布了用于研发测试和生产测试用的软件工具包。

在媒体见面会和本刊的专访上，该公司为我们详细解读了802.11ax当中采用的关键技术，并透露了5G原型化设计和测试的最新进展。

WLAN测试工具包17.0：让802.11ax测试可以利用既有VST 硬件实现熟悉NI的工程师应该知道，该公司的优势是以软件为核心。

WLAN测试采用的是矢量信号收发器（VST）。

NI通过发布软件工具包的方式，来使既有的VST硬件可以进行802.11ax协议测试。

NI射频技术市场工程师屠方泽告诉记者，NI的矢量信号收发仪是一款明星产品——如果把NI销售的第一代VST的高度叠加起来，比世界最高的高楼迪拜塔还要高。

该公司在2016年推出了第二代矢量信号收发仪PXIe-5840。

这款产品在一个双插槽PXI Express模块中结合了一个6.5GHz RF矢量信号发生器、6.5GHz矢量信号分析仪、高性能用户可编程FPGA以及高速串行和并行数字接口。

它具有1GHz带宽，覆盖范围为9kHz至 6.5GHz，应用范围非常广，包括802.11ac/802.11ax设备测试、移动/物联网设备测试、5G设计和测试、RFIC测试和雷达原型等各种应用。

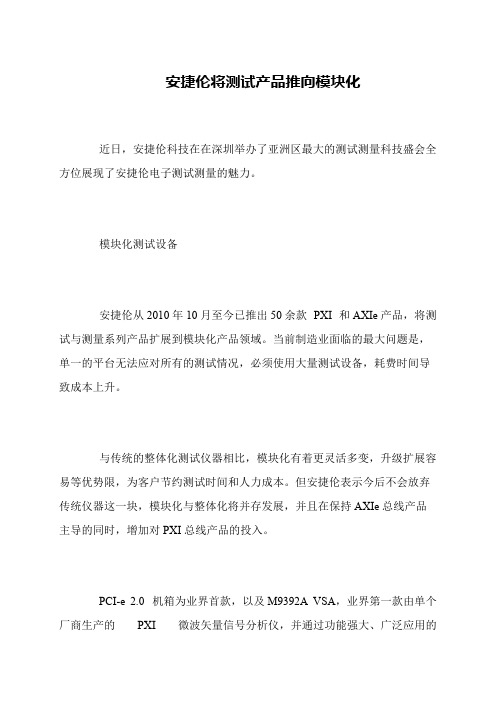

安捷伦将测试产品推向模块化
近日，安捷伦科技在在深圳举办了亚洲区最大的测试测量科技盛会全方位展现了安捷伦电子测试测量的魅力。

模块化测试设备
安捷伦从2010年10月至今已推出50余款PXI 和AXIe产品，将测试与测量系列产品扩展到模块化产品领域。

当前制造业面临的最大问题是，单一的平台无法应对所有的测试情况，必须使用大量测试设备，耗费时间导致成本上升。

与传统的整体化测试仪器相比，模块化有着更灵活多变，升级扩展容易等优势限，为客户节约测试时间和人力成本。

但安捷伦表示今后不会放弃传统仪器这一块，模块化与整体化将并存发展，并且在保持AXIe总线产品主导的同时，增加对PXI总线产品的投入。

PCI-e 2.0 机箱为业界首款，以及M9392A VSA，业界第一款由单个厂商生产的PXI 微波矢量信号分析仪，并通过功能强大、广泛应用的。

安捷伦推出用于无线连通性测试仪的蓝牙低功耗射频测试选件佚名
【期刊名称】《现代电信科技》
【年(卷),期】2012(000)004
【摘要】安捷伦科技日前宣布推出蓝牙低功耗测试选件，以帮助器件和模块制造商使用N40IOA无线连通性测试仪进行测试。

AgilentN4010A测试仪结合蓝牙低功耗发射／接收选件，可为制造商和设计部门的蓝牙低功耗应用提供可靠高效的测试解决方案。

最新测试解决方案可帮助加快产品开发速度，缩短实现量产的时间。

【总页数】2页(P77-78)
【正文语种】中文
【中图分类】TN43
【相关文献】
1.安捷伦推出用于无线连通性测试仪的蓝牙低功耗射频测试选件 [J], 无
2.安捷伦科技宣布推出用于8960无线测试仪的42Mbps DC—HSDPA IP数据吞吐量解决方案 [J],
3.安捷伦科技推出FieldFox射频分析仪——适用于无线网络安装和维护、功能最完整的手持式射频分析仪 [J],
4.安捷伦科技公司推出用于移动WiMAX应用的无线网络综合测试仪 [J],
5.安捷伦科技公司推出用于移动WiMAX^TM应用的无线网络综合测试仪—安捷伦研发、验证、制造用WiMAX测量解决方案系列再添新成员 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

是德科技高频宽带一体化测试解决方案确保您胸有成竹地设计 802.11ad 设备解决您设计中的挑战802.11ad 为多媒体、计算机显示器、外围设备和数据备份提供高速无线局域网。

与以前的 WLAN 标准相比，802.11ad 的测试存在新的挑战：频率提高了 10 倍、调制带宽增加了100 倍、调制模式改为混合模式（既有单载波也有 OFDM）。

与射频中使用的各向同性天线不同，这些新型的毫米波设备使用有源相控阵天线来调节射频波束指向预期方向。

这些天线直接与芯片连接，因此所有的毫米波测量将在空中（OTA）进行，而不采用射频电缆。

是德科技功能强大的802.11ad 毫米波测试解决方案将帮助您应对这些挑战，该款解决方案易于使用，而且足够灵活，完全覆盖从研发到设备验证测试（DVT）和早期生产全过程的测试任务。

更快、更深入的设计洞察是德科技E7760A宽带收发信机和M1650A 毫米波收发信机与芯片自动化软件结合使用，可缩短您的设计时间。

E7760A 收发信机同时提供中频端口和射频端口，因此您可以在中频（2 至 18 GHz）和射频（55 至 68 GHz）频率上全面表征设备发射和接收路径。

E7760A 中频端口也支持“闭环”测试，可以验证被测设备的中频至射频和射频至中频性能。

M1650A 是一款双向可调谐毫米波收发信机。

它支持在 55 至68 GHz 的 802.11ad 全频带上进行发射机和接收机测量。

通过可自定义的芯片测试自动化软件库，可实现研发、DVT（设计验证测试）和早期生产阶段的测试自动化。

通过内部切换和校准实现最精确的测量E7760A 宽带收发信机可定期运行内部自校准程序，确保您的测量始终保持精确。

该功能比外部校准设备和软件速度更快、更经济。

所有发射和接收模式之间以及中频和射频端口之间的信号切换均在 E7760A和 M1650A 收发信机内部完成。

由此使得测试仪易于控制，测试结果精确、可靠。

本文中的产品指标和说明可不经通知而更改© Keysight Technologies, 2016 - 2017Published in USA, February 3, 2017出版号：5992-1714CHCN 在 802.11 ad 全频带上优化射频测试M1650A 毫米波收发信机–利用与被测设备（DUT ）相距合适距离处发送的信号优化射频测试–通过可调谐 M1650A 收发信机在 55 至 68 GHz 的 802.11ad 全频带上执行发射和接收测量–结合使用一台 E7760A 与最多6台 M1650A 收发信机，测试波束赋形和波束控制–以最少的电缆布线执行更快的多被测设备吞吐量测试–802.11ad 频带上的典型 EVM 为 -29 dB –在多种环境下分析信号，信号幅度范围为 -50 至 +20 dBm全面测试被测设备的中频性能E7760A 宽带收发信机可深入分析设备的中频性能。

技术专题Test & MeasurementS p e c i a l R e p o r t E2012.5392012.5责任编辑：李健技术专题S p e c i a l R e p o r t测试测量●VHT-SIG-A field contains two OFDM symbols (BPSK, 90° rotated BPSK)● VHT-STF ●VHT-LTFs●e VHT-SIG-B is the last eld inthe preamble第四个部份VHT-SIG-A 第一个码字是BPSK 调制信号，而第二个码字则旋转了90°，为QBPSK, 用来区分HT 和VHT 模式。

在802.11ac 中的VHT-STF 用来改善在MIMO 传输中的自动增益控制。

紧跟在VHT-STF 后面的是VHT-LTF, 即长训练序列，它为接收机提供了在发射天线和接收天线之间进行MIMO 预估信道测算的比特。

根据空分码流的总数可以分为1,2,4,6 或者8 个VHT-LTF 。

在802.11ac 中，1, 2 或者4个VHT-LTF 进行直接映射，又增加了6或者8个VHT-LTF 用于最大8 个空分码流的应用。

VHT-SIG-B 描述了所要传输的数据长度、调制方式和编码方式（即MCS ）是单个用户还是多用户的模式。

R&S关于IEEE 802.11ac标准的测试解决方案根据无线局域网I E E E 802.11ac 的介绍，802.11ac 具有一些新的特性，使得此类产品的测试出现新的挑战。

例如，256QAM 技术要求在接收和发射电路中有良好的矢量误差（EVM ），在星座图测量中要求也更为复杂、精确。

R&S 公司的矢量信号分析仪FSW/FSQ/FSV-k91ac 和K96都能提供详细的信号分析，以便洞察其信号出错情况，做出更好的调整和更改，同时还能支持4x4 MIMO 的测量。

DSL测试解决方案
佚名
【期刊名称】《通讯世界》
【年(卷),期】2004(10)7
【总页数】1页(P100-100)
【关键词】Acterna公司;DSL测试;质量测试管理系统;业务测试
【正文语种】中文
【中图分类】TN915.61
【相关文献】
1.ACTERNADSL解决方案QT-200 DSL测试系统 -优越的宽带112方案 [J],
2.Crystek推出采用SMD封装的5GHz VCO/Verisilicon和Denali合作提供存储器界面解决方案/台联电、诚致发布首个DSL2+SoC解决方案/安捷伦推出第一种7GHz增强带宽示波器和7GHz探头系统/飞兆半导体推出全新1000VNPT-RENCH IGBT/IKanos 选择科利登的Octet系统用于宽带数字信号处理器件 [J],
3.TI的DSL解决方案占据中国DSL高端设备一半市场\科胜讯精心打造精彩数码家庭 [J],
4.泰克携最前沿、最完整的解决方案亮相CIOE2015,助力解决当今高速光通信测试挑战涉及宽带OFDM光通信系统测试、40G/100G光通信一致性测试以及
400G/1T的多载波相干光调制测试在内的全面光测试前沿解决方案 [J],
5.思博伦通信的DSL解决方案服务我国DSL市场 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
