【CN209515336U】一种故障识别防雷绝缘子【专利】

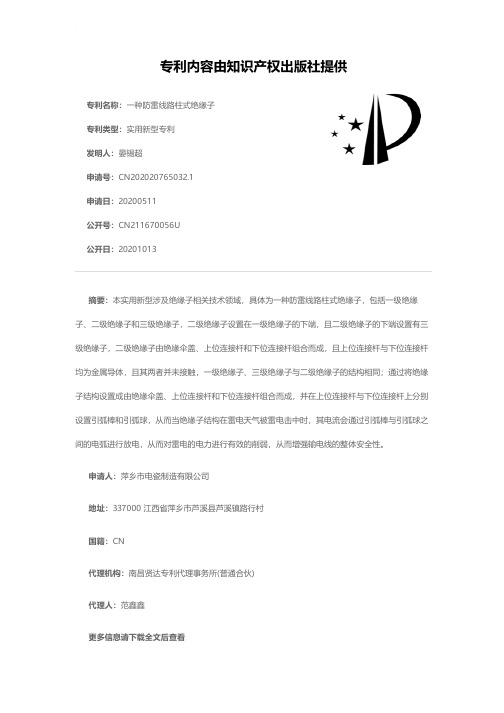

专利名称：一种防雷线路柱式绝缘子专利类型：实用新型专利
发明人：晏锡超
申请号：CN202020765032.1
申请日：20200511
公开号：CN211670056U
公开日：
20201013
专利内容由知识产权出版社提供
摘要：本实用新型涉及绝缘子相关技术领域，具体为一种防雷线路柱式绝缘子，包括一级绝缘子、二级绝缘子和三级绝缘子，二级绝缘子设置在一级绝缘子的下端，且二级绝缘子的下端设置有三级绝缘子，二级绝缘子由绝缘伞盖、上位连接杆和下位连接杆组合而成，且上位连接杆与下位连接杆均为金属导体，且其两者并未接触，一级绝缘子、三级绝缘子与二级绝缘子的结构相同；通过将绝缘子结构设置成由绝缘伞盖、上位连接杆和下位连接杆组合而成，并在上位连接杆与下位连接杆上分别设置引弧棒和引弧球，从而当绝缘子结构在雷电天气被雷电击中时，其电流会通过引弧棒与引弧球之间的电弧进行放电，从而对雷电的电力进行有效的削弱，从而增强输电线的整体安全性。

申请人：萍乡市电瓷制造有限公司
地址：337000 江西省萍乡市芦溪县芦溪镇路行村
国籍：CN
代理机构：南昌贤达专利代理事务所(普通合伙)
代理人：范鑫鑫
更多信息请下载全文后查看。

专利名称：一种支柱型故障识别防雷绝缘子专利类型：实用新型专利
发明人：张东海
申请号：CN201921030186.X
申请日：20190704
公开号：CN209747255U
公开日：
20191206
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种支柱型故障识别防雷绝缘子，属于绝缘子领域，一种支柱型故障识别防雷绝缘子，包括下绝缘子和上绝缘子，下绝缘子的上端套接有金属环，金属环上连接有热爆脱离装置，下绝缘子的下端固定连接有钢帽，钢帽的下端开凿有螺纹槽，螺纹槽内螺纹连接有活动底座，螺纹槽内设有推板，推板与螺纹槽的内壁顶端之间固定连接有多个均匀分布的压缩弹簧，活动底座的下端连接有塔横担，螺纹槽的内壁顶端固定连接有钢脚螺栓，钢脚螺栓贯穿活动底座、塔横担和推板，活动底座、塔横担和推板上均开凿有与钢脚螺栓相匹配的通孔，钢脚螺栓的下端螺纹连接有与塔横担相匹配的锁紧螺母，可以实现方便减震，方便调节导线安装高度。

申请人：北京恒昌泰建筑工程有限公司
地址：101100 北京市通州区东果园25号楼12层1211
国籍：CN
更多信息请下载全文后查看。

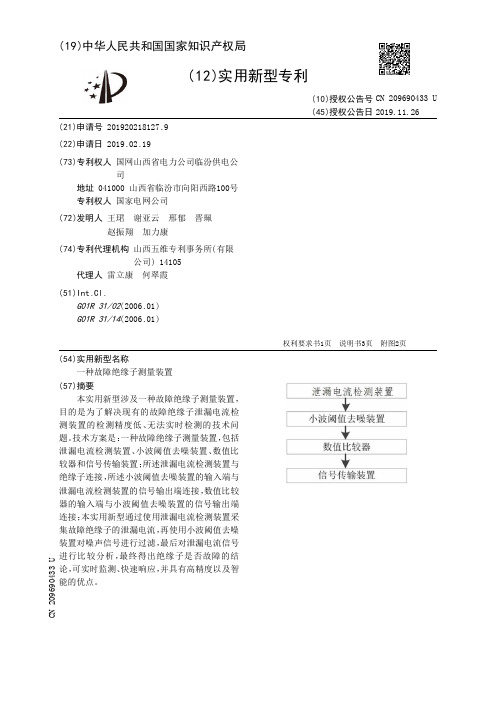

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920218127.9(22)申请日 2019.02.19(73)专利权人 国网山西省电力公司临汾供电公司地址 041000 山西省临汾市向阳西路100号专利权人 国家电网公司(72)发明人 王珺　谢亚云　邢郁　晋珮　赵振翔　加力康　(74)专利代理机构 山西五维专利事务所(有限公司) 14105代理人 雷立康　何翠霞(51)Int.Cl.G01R 31/02(2006.01)G01R 31/14(2006.01)(54)实用新型名称一种故障绝缘子测量装置(57)摘要本实用新型涉及一种故障绝缘子测量装置，目的是为了解决现有的故障绝缘子泄漏电流检测装置的检测精度低、无法实时检测的技术问题。

技术方案是：一种故障绝缘子测量装置，包括泄漏电流检测装置、小波阈值去噪装置、数值比较器和信号传输装置；所述泄漏电流检测装置与绝缘子连接，所述小波阈值去噪装置的输入端与泄漏电流检测装置的信号输出端连接，数值比较器的输入端与小波阈值去噪装置的信号输出端连接；本实用新型通过使用泄漏电流检测装置采集故障绝缘子的泄漏电流，再使用小波阈值去噪装置对噪声信号进行过滤，最后对泄漏电流信号进行比较分析，最终得出绝缘子是否故障的结论，可实时监测、快速响应，并具有高精度以及智能的优点。

权利要求书1页 说明书3页 附图2页CN 209690433 U 2019.11.26C N 209690433U权　利　要　求　书1/1页CN 209690433 U1.一种故障绝缘子测量装置，其特征在于：包括泄漏电流检测装置、小波阈值去噪装置、数值比较器和信号传输装置；所述泄漏电流检测装置与绝缘子连接，所述小波阈值去噪装置的信号输入端与泄漏电流检测装置的信号输出端连接，所述数值比较器的信号输入端与小波阈值去噪装置的信号输出端连接，所述信号传输装置的信号输入端与数值比较器的信号输出端连接；所述的泄漏电流检测装置，是将绝缘子泄漏电流的幅值、相位、放电次数信号进行检测收集；所述的小波阈值去噪装置，是采用小波变换原理将从泄漏电流检测装置检测的信号中的噪声信号滤掉；所述的数值比较器，是将去噪后的信号与正常绝缘子的信号进行比较分析，比较结果一旦超过正常绝缘子所允许的泄漏电流的安全裕度，即判定绝缘子故障；所述的信号传输装置，是将数值比较器所得的结果存储并传送给工作人员。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920549558.3(22)申请日 2019.04.22(73)专利权人 北京恒昌泰建筑工程有限公司地址 101100 北京市通州区东果园25号楼12层1211(72)发明人 张东海　(51)Int.Cl.H01B 17/14(2006.01)H01B 17/16(2006.01)H01B 17/38(2006.01)H01B 17/42(2006.01)H01B 17/46(2006.01)H01B 17/52(2006.01)H01R 4/2407(2018.01)(54)实用新型名称一种支柱型故障识别防雷绝缘子(57)摘要本实用新型公开了一种支柱型故障识别防雷绝缘子，属于绝缘子领域，一种支柱型故障识别防雷绝缘子，包括下绝缘子和上绝缘子，下绝缘子的下端固定连接有底座，底座的下端固定连接有钢脚螺栓，钢脚螺栓上连接有锁紧螺母，上绝缘子的上端开凿有导线安装槽，导线安装槽内卡接有导线，上绝缘子的上端连接有一对与导线相匹配的固线夹，固线夹与下绝缘子之间连接有一对固定螺钉，一对固线夹之间设有与导线相匹配的穿刺线夹，穿刺线夹固定连接在上绝缘子的上端，穿刺线夹与绝缘盒之间连接有连接柱，连接柱的一端贯穿绝缘盒，连接柱远离绝缘盒的一端插接有引弧棒，可以实现方便导线的安装，方便引弧棒的维护和更换。

权利要求书1页 说明书3页 附图4页CN 209515334 U 2019.10.18C N 209515334U权　利　要　求　书1/1页CN 209515334 U1.一种支柱型故障识别防雷绝缘子，包括下绝缘子(1)和上绝缘子(2)，其特征在于：所述下绝缘子(1)的下端固定连接有底座(5)，所述底座(5)的下端固定连接有钢脚螺栓(6)，所述钢脚螺栓(6)上连接有锁紧螺母(7)，所述上绝缘子(2)的上端开凿有导线安装槽，所述导线安装槽内卡接有导线(9)，所述上绝缘子(2)上端卡接有与导线(9)相匹配的绝缘盒(8)，所述上绝缘子(2)的上端连接有一对与导线(9)相匹配的固线夹(10)，所述固线夹(10)与下绝缘子(1)之间连接有一对固定螺钉，一对所述固线夹(10)之间设有与导线(9)相匹配的穿刺线夹(11)，所述穿刺线夹(11)固定连接在上绝缘子(2)的上端，所述穿刺线夹(11)与绝缘盒(8)之间连接有连接柱(12)，所述连接柱(12)的一端贯穿绝缘盒(8)，所述连接柱(12)远离绝缘盒(8)的一端插接有引弧棒(13)，所述绝缘盒(8)上转动连接有与连接柱(12)和引弧棒(13)均匹配的绝缘连接套(15)，所述绝缘连接套(15)与引弧棒(13)螺纹连接，所述绝缘连接套(15)与连接柱(12)转动连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920254667.2(22)申请日 2019.02.28(73)专利权人 南京艾通电气有限公司地址 210000 江苏省南京市浦口区虎桥路11号19号楼(72)发明人 方蓓蕾　(74)专利代理机构 南京纵横知识产权代理有限公司 32224代理人 董建林(51)Int.Cl.H01B 17/40(2006.01)A01M 29/06(2011.01)(54)实用新型名称一种新型防雷绝缘子(57)摘要本实用新型公开了一种新型防雷绝缘子，包括本体，其特征在于，所述本体的上端设有防鸟盖，所述防鸟盖包括上层防鸟架和下层伞罩；所述本体外边面上设有故障指示标志；所述上层防鸟架采用一个长方形框架且通过支架将长方形框架的对角进行连接，在长方形框架的每个边和对角线上均套有转筒，能够在每个边和对角线上自由转动；所述下层伞罩采用伞状结构，其上端与长方形框架的中心点连接，其下端与本体的上端连接。

优点：通过设置转筒能够避免鸟类在其上站立，提高绝缘子的使用寿命，上层防鸟架和下层伞罩的双层设计，能够很好的防止鸟内的同时还能够遮挡雨水和鸟的粪便等异物；同时该绝缘子上设置了故障指示标志，能够在绝缘子发生故障时便于被观察到及时更换。

权利要求书1页 说明书3页 附图2页CN 209544040 U 2019.10.25C N 209544040U权　利　要　求　书1/1页CN 209544040 U1.一种新型防雷绝缘子，包括本体，其特征在于，所述本体的上端设有防鸟盖， 所述防鸟盖包括上层防鸟架和下层伞罩；所述本体外边面上设有故障指示标志；所述上层防鸟架采用一个长方形框架且通过支架将长方形框架的对角进行连接，在长方形框架的每个边和对角线上均套有转筒，能够在每个边和对角线上自由转动；所述下层伞罩采用伞状结构，其上端与长方形框架的中心点连接，其下端与本体的上端连接。

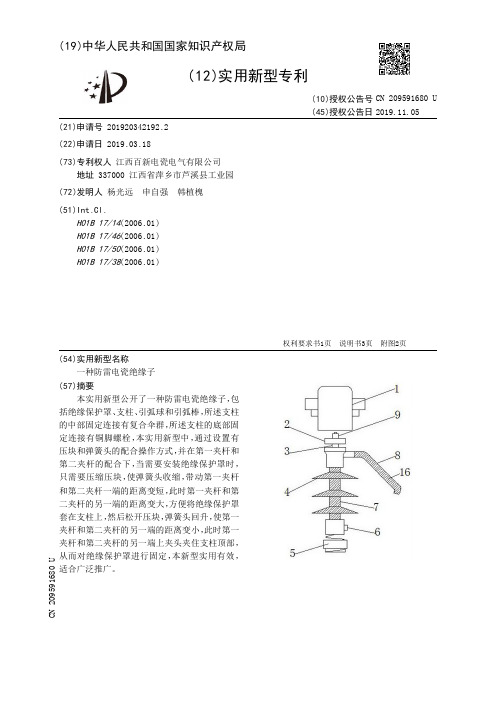

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920342192.2(22)申请日 2019.03.18(73)专利权人 江西百新电瓷电气有限公司地址 337000 江西省萍乡市芦溪县工业园(72)发明人 杨光远　申自强　韩植槐　(51)Int.Cl.H01B 17/14(2006.01)H01B 17/46(2006.01)H01B 17/50(2006.01)H01B 17/38(2006.01)(54)实用新型名称一种防雷电瓷绝缘子(57)摘要本实用新型公开了一种防雷电瓷绝缘子，包括绝缘保护罩、支柱、引弧球和引弧棒，所述支柱的中部固定连接有复合伞群，所述支柱的底部固定连接有铜脚螺栓，本实用新型中，通过设置有压块和弹簧头的配合操作方式，并在第一夹杆和第二夹杆的配合下，当需要安装绝缘保护罩时，只需要压缩压块，使弹簧头收缩，带动第一夹杆和第二夹杆一端的距离变短，此时第一夹杆和第二夹杆的另一端的距离变大，方便将绝缘保护罩套在支柱上，然后松开压块，弹簧头回升，使第一夹杆和第二夹杆的另一端的距离变小，此时第一夹杆和第二夹杆的另一端上夹头夹住支柱顶部，从而对绝缘保护罩进行固定，本新型实用有效，适合广泛推广。

权利要求书1页 说明书3页 附图2页CN 209591680 U 2019.11.05C N 209591680U权　利　要　求　书1/1页CN 209591680 U1.一种防雷电瓷绝缘子，包括绝缘保护罩（1）、支柱（7）、引弧球（6）和引弧棒（8），其特征在于：所述支柱（7）的中部固定连接有复合伞群（4），所述支柱（7）的底部固定连接有铜脚螺栓（5），所述支柱（7）的底部一侧固定连接有引弧球（6），所述支柱（7）的顶部一侧固定连接有引弧棒（8），所述引弧棒（8）的外表面设置有绝缘保护套（16），所述支柱（7）的顶部固定连接有穿刺保护片（3），所述穿刺保护片（3）的顶部固定连接有垫片（2），所述垫片（2）的顶部设置有力矩螺母（9），所述支柱（7）的顶部卡接有绝缘保护罩（1），所述绝缘保护罩（1）的外表面中部两侧嵌接有压块（10），所述绝缘保护罩（1）的内部中端两侧固定连接有弹簧头（15），所述绝缘保护罩（1）的内壁一侧弹簧头（15）固定连接有第一夹杆（12）的一端，所述绝缘保护罩（1）的内壁另一侧弹簧头（15）固定连接有第二夹杆（14）的一端，所述第一夹杆（12）和第二夹杆（14）的中部通过铆接头（11）铆接，所述第一夹杆（12）和第二夹杆（14）的另一端均固定连接有夹头（13），所述绝缘保护套（16）的外表面设置有防晒层（17），所述绝缘保护套（16）的中部设置有防水层（18），所述绝缘保护套（16）的内部设置有绝缘层（19）。

专利名称：一种故障识别防雷绝缘子专利类型：实用新型专利
发明人：蒋易展,徐雄,董硕,梁琼心申请号：CN201920239713.1
申请日：20190226
公开号：CN209515336U
公开日：
20191018
专利内容由知识产权出版社提供
摘要：本实用新型提供一种故障识别防雷绝缘子，包括绝缘子体和设置在绝缘子体内部的避雷器，避雷器包括非线性电阻片，故障识别防雷绝缘子还包括故障指示器，绝缘子体的相邻两个伞裙间设有钳位金属环，故障指示器通过钳位金属环固定在绝缘子体上，故障指示器通过钳位金属环与避雷器电连接，故障指示器包括电流互感器、测量控制器、电控点火头、指示带动作机构和指示带，当绝缘子体发生故障时，测量控制器控制电控点火头激发，使得指示带动作机构驱动指示带从故障指示器内飘出。

本实用新型提供一种避雷器故障时会有明显的标记，在杆塔下可清楚辨别故障所在位置的故障识别防雷绝缘子。

申请人：国网浙江临海市供电有限公司
地址：317000 浙江省台州市临海市鹿城路250号
国籍：CN
代理机构：杭州华鼎知识产权代理事务所(普通合伙)
代理人：项军
更多信息请下载全文后查看。

专利名称：一种新型防雷绝缘子专利类型：发明专利
发明人：钟帮建
申请号：CN201711307407.9申请日：20171211
公开号：CN108063029A
公开日：
20180522
专利内容由知识产权出版社提供
摘要：本发明提供了一种新型防雷绝缘子，涉及绝缘子技术领域，包括依次连接的保护套、绝缘子本体、连接套、底座，所述保护套包括竖直方向的盲孔和水平方向的通孔，所述盲孔开口朝下；所述绝缘子本体包括伞裙绝缘套以及芯棒，所述芯棒顶端与所述盲孔螺纹连接；所述连接套两端均设有螺纹槽，顶端与所述芯棒螺纹连接；所述底座顶端与所述连接套底部螺纹连接，所述底座中间处设有横向放置的金属脚，所述芯棒的顶端沿水平方向设有螺孔，所述绝缘子本体一侧设有引弧棒，所述引弧棒一端与所述螺孔螺纹配合，另一端设有靠近所述金属脚的金属帽；根据本发明提供的一种新型防雷绝缘子，在遇到雷击时能够有效进行自我保护，而且有装拆方便、使用寿命长的优点。

申请人：江西新龙电瓷电器制造有限公司
地址：337237 江西省芦溪县南坑工业园
国籍：CN
代理机构：南昌赣专知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：避雷绝缘子
专利类型：实用新型专利
发明人：陈光华,闫中华,王兴越,辛峰,王颂虞,饶强申请号：CN201620204266.2
申请日：20160316
公开号：CN205508536U
公开日：
20160824
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种避雷绝缘子，包括：绝缘部，绝缘部具有中空腔体；嵌设在中空腔体内的电阻；接地的导电部，导电部的至少一部分嵌设在中空腔体内，且导电部与电阻电连接，其中，绝缘部具有放电间隙，放电间隙将绝缘部的外表面与中空腔体内的电阻连通，当位于放电间隙处的导线遭受雷击时，导线内的电流能够穿过放电间隙传递给电阻后再传递给导电部。

本实用新型解决了现有技术中的绝缘子与避雷器分体设置容易出现设备故障及不便维护的问题。

申请人：国网北京市电力公司,国家电网公司
地址：100031 北京市西城区前门西大街41号
国籍：CN
代理机构：北京康信知识产权代理有限责任公司
更多信息请下载全文后查看。
