单相多功能电能表现场校验仪

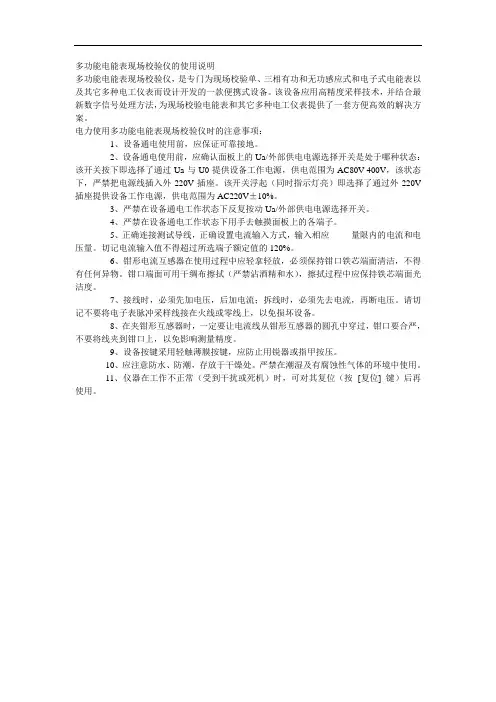

多功能电能表现场校验仪的使用说明多功能电能表现场校验仪，是专门为现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。

该设备应用高精度采样技术，并结合最新数字信号处理方法，为现场校验电能表和其它多种电工仪表提供了一套方便高效的解决方案。

电力使用多功能电能表现场校验仪时的注意事项：1、设备通电使用前，应保证可靠接地。

2、设备通电使用前，应确认面板上的Ua/外部供电电源选择开关是处于哪种状态：该开关按下即选择了通过Ua与U0提供设备工作电源，供电范围为AC80V-400V，该状态下，严禁把电源线插入外220V插座。

该开关浮起（同时指示灯亮）即选择了通过外220V 插座提供设备工作电源，供电范围为AC220V±10%。

3、严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。

4、严禁在设备通电工作状态下用手去触摸面板上的各端子。

5、正确连接测试导线，正确设置电流输入方式，输入相应量限内的电流和电压量。

切记电流输入值不得超过所选端子额定值的120%。

6、钳形电流互感器在使用过程中应轻拿轻放，必须保持钳口铁芯端面清洁，不得有任何异物。

钳口端面可用干绸布擦拭（严禁沾酒精和水），擦拭过程中应保持铁芯端面光洁度。

7、接线时，必须先加电压，后加电流；拆线时，必须先去电流，再断电压。

请切记不要将电子表脉冲采样线接在火线或零线上，以免损坏设备。

8、在夹钳形互感器时，一定要让电流线从钳形互感器的圆孔中穿过，钳口要合严，不要将线夹到钳口上，以免影响测量精度。

9、设备按键采用轻触薄膜按键，应防止用锐器或指甲按压。

10、应注意防水、防潮，存放于干燥处。

严禁在潮湿及有腐蚀性气体的环境中使用。

11、仪器在工作不正常（受到干扰或死机）时，可对其复位（按[复位] 键）后再使用。

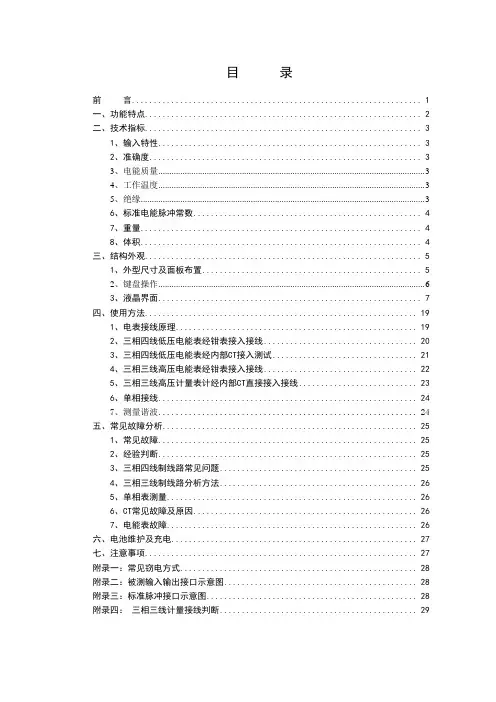

目录前言 (1)一、功能特点 (2)二、技术指标 (3)1、输入特性 (3)2、准确度 (3)3、电能质量 (3)4、工作温度 (3)5、绝缘 (3)6、标准电能脉冲常数 (4)7、重量 (4)8、体积 (4)三、结构外观 (5)1、外型尺寸及面板布置 (5)2、键盘操作 (6)3、液晶界面 (7)四、使用方法 (19)1、电表接线原理 (19)2、三相四线低压电能表经钳表接入接线 (20)3、三相四线低压电能表经内部CT接入测试 (21)4、三相三线高压电能表经钳表接入接线 (22)5、三相三线高压计量表计经内部CT直接接入接线 (23)6、单相接线 (24)7、测量谐波 (24)五、常见故障分析 (25)1、常见故障 (25)2、经验判断 (25)3、三相四线制线路常见问题 (25)4、三相三线制线路分析方法 (26)5、单相表测量 (26)6、CT常见故障及原因 (26)7、电能表故障 (26)六、电池维护及充电 (27)七、注意事项 (27)附录一：常见窃电方式 (28)附录二：被测输入输出接口示意图 (28)附录三：标准脉冲接口示意图 (28)附录四：三相三线计量接线判断 (29)前言多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。

该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。

该仪器采用大屏幕彩色液晶作为显示器，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。

全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。

仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可存储10000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。

单相多功能电能表的检定和校准方法探讨随着能源计量技术的发展，单相多功能电能表在电力系统中的应用越来越广泛。

为了保证电能表的精确计量和可靠运行，对其进行检定和校准是非常重要的。

本文将探讨单相多功能电能表的检定和校准方法，以提高电能计量的准确性和稳定性。

一、检定方法1. 标准表法检定标准表法检定是一种常用的方法，通过与已知精度的标准电能表进行比较，来验证被测试电能表的准确性。

标准表和被测表同时接入同一台电源，待电能表稳定运行后，记录下标准表和被测表的读数。

通过比较两台电能表的读数差异，可以得出被测表的误差。

2. 直接法检定直接法检定是一种通过直接测量电能表参数，将测量结果与标准值进行对比的方法。

通过直接测量电能表的输入电流、电压和功率因数，结合标准电能表的标定参数，计算出被测电能表的误差。

该方法精度较高，但需要专门的测试设备和技术支持。

3. 不间断法检定不间断法检定是指在电能表正常运行的状态下，通过对电能表进行长时间持续测量，获得大量数据，通过统计分析得出电能表的误差特征。

该方法适用于要求高精度和长时间稳定运行的场合。

不间断法检定需要使用高精度的测量设备和数据处理软件，对测试环境和数据处理要求较高。

二、校准方法1. 软件校准软件校准是一种通过修改电能表的参数或者算法，使其读数更接近于标准值的方法。

通过对电能表内部的芯片或者软件进行调整，以消除误差和校正量。

软件校准相对较为简便，可以在现场进行操作，但对技术人员的要求较高，需要熟悉电能表的内部结构和工作原理。

2. 机械校准机械校准是一种通过调整电能表的机械结构，使其读数更接近于标准值的方法。

通过调整电能表的指针、齿轮或者传动装置，使电能表的测量部分更加灵敏和准确。

机械校准需要仔细调整电能表的内部结构，对技术人员的要求较高，且难以恢复调整前的状态。

3. 综合校准综合校准是一种综合利用软件校准和机械校准的方法，通过调整电能表的软件参数和机械结构，使其读数更接近于标准值。

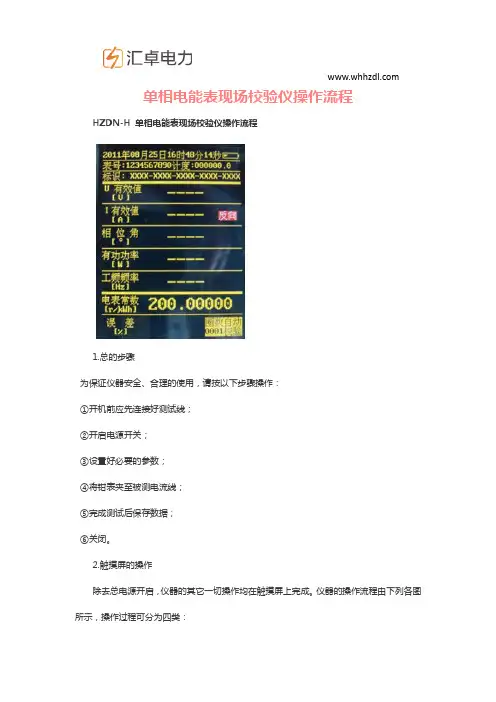

单相电能表现场校验仪操作流程HZDN-H 单相电能表现场校验仪操作流程1.总的步骤为保证仪器安全、合理的使用，请按以下步骤操作：①开机前应先连接好测试线；②开启电源开关；③设置好必要的参数；④将钳表夹至被测电流线；⑤完成测试后保存数据；⑥关闭。

2.触摸屏的操作除去总电源开启，仪器的其它一切操作均在触摸屏上完成。

仪器的操作流程由下列各图所示，操作过程可分为四类：①实测数据显示；②校验参数设置；③历史数据管理；④仪器系统设置。

具体操作步骤和显示内容见下列各节叙述。

（一）仪器主显界面及操作仪器通电后经启动界面进入主界面，仪器的测量数据全部在主显界面显示。

同时，仪器的主菜单和即时操作也由主界面导入。

显示：主显界面分为三个区间：顶部为标识区——显示时间、电能表信息、抄表信息及电池电量等。

中部为实测交流参数区：显示U、I、φ(相位角)、有功功率和工频频率。

底部为校验参数区——校验中的被校电表常数、被校表误差。

操作：①点击屏幕顶部标识区,回放当前及最近校验的误差；②点击屏幕中部,电流取反；③点击屏幕底部,进入主菜单。

说明：①在现场使用时，由于被测电流线的安装位置和电流实际走向限制，会使钳表的操作和显示不甚方便。

为此仪器上设有电流取反功能，即当电流走向与钳表的电流标志方向相反时，可点击屏幕中部使电流在仪器内部取反，而不需要将钳表位置反向。

②当钳表夹持电流线进行测量或校验时，仪器会自动记录测量/校验数据，这些记录可以在钳表从电流线上取下后自动回放。

点击屏幕顶部可自动回放刚才测量的数据。

这就使得操作者不必在测量校验的过程中操作钳表，而是在测量结束后观察回放数据，临时记录的数据最多有8组，在回放时可选取一组或几组有效数据保存，当回放数据被保存后，临时记录将被自动清除。

（二）数据的回放与保存为方便现场实时操作，仪器内部设有临时数据区，它按时间顺序和校验电能脉冲，依次记录了交流参数和校验误差，最多有9组数据。

当前数据是主显界面的实时数据，校验数据是仪器每计算一次误差自动保存的数据。

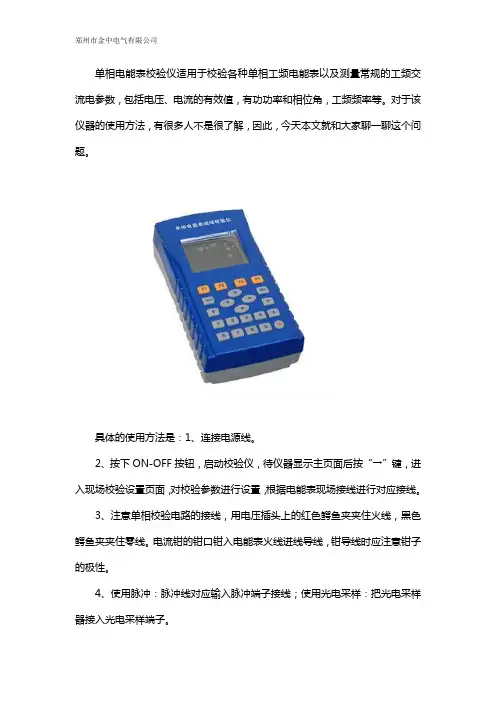

单相电能表校验仪适用于校验各种单相工频电能表以及测量常规的工频交流电参数，包括电压、电流的有效值，有功功率和相位角，工频频率等。

对于该仪器的使用方法，有很多人不是很了解，因此，今天本文就和大家聊一聊这个问题。

具体的使用方法是：1、连接电源线。

2、按下ON-OFF按钮，启动校验仪，待仪器显示主页面后按“→”键，进入现场校验设置页面，对校验参数进行设置，根据电能表现场接线进行对应接线。

3、注意单相校验电路的接线，用电压插头上的红色鳄鱼夹夹住火线，黑色鳄鱼夹夹住零线。

电流钳的钳口钳入电能表火线进线导线，钳导线时应注意钳子的极性。

4、使用脉冲：脉冲线对应输入脉冲端子接线；使用光电采样：把光电采样器接入光电采样端子。

5、校验参数设置：在主功能菜单界面，通过：“↑”键，“↓”键来进行功能选择也可以通过对应的数字键来选择功能，再按“Enter”键确认，进入校验参数设置子画面。

变比为被校表接至电压或电流互感器原、副边之比，若没有接互感器，则变比为1，有功和无功表接线方式相同。

危险点及控制措施是：
1、严格遵守电业安全工作规程，工作人员与监护人员应职责分明，工作人员应听监护人员的工作命令。

2、严禁电压互感器二次短路、电流互感器二次开路。

3、校验时注意与带电设备保持足够的安全距离。

4、对标准电能表应做到轻拿、轻放、防止碰撞、损坏。

这时的你如还有不清楚的，可致电咨询郑州市金中电气有限公司的销售人员直接进行了解，我们全天24小时为大家服务，期待你的咨询。

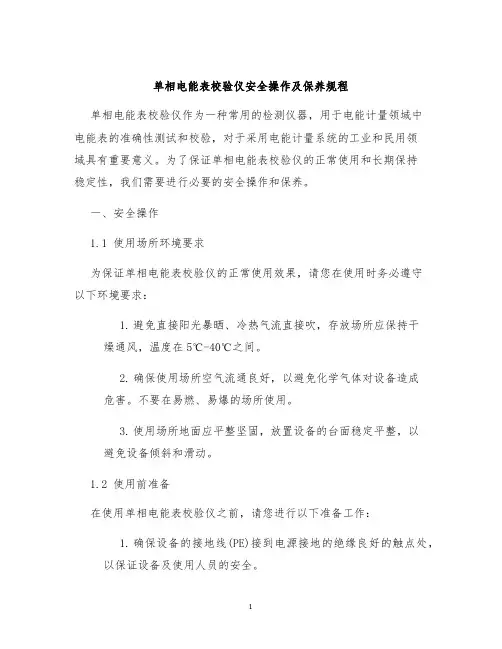

单相电能表校验仪安全操作及保养规程单相电能表校验仪作为一种常用的检测仪器，用于电能计量领域中电能表的准确性测试和校验，对于采用电能计量系统的工业和民用领域具有重要意义。

为了保证单相电能表校验仪的正常使用和长期保持稳定性，我们需要进行必要的安全操作和保养。

一、安全操作1.1 使用场所环境要求为保证单相电能表校验仪的正常使用效果，请您在使用时务必遵守以下环境要求：1.避免直接阳光暴晒、冷热气流直接吹，存放场所应保持干燥通风，温度在5℃-40℃之间。

2.确保使用场所空气流通良好，以避免化学气体对设备造成危害。

不要在易燃、易爆的场所使用。

3.使用场所地面应平整坚固，放置设备的台面稳定平整，以避免设备倾斜和滑动。

1.2 使用前准备在使用单相电能表校验仪之前，请您进行以下准备工作：1.确保设备的接地线(PE)接到电源接地的绝缘良好的触点处，以保证设备及使用人员的安全。

2.检查设备电源线、接线端子、接线插头是否毛刺、线路绝缘是否损坏、连接是否可靠。

3.确认设备的运转方向应同一相标准电能表的运转方向一致。

在进行测试之前可用手摇替代电表的负载电制造仿真测试。

1.3 使用过程中注意事项1.注意保持设备的透气性和通风性，避免过度灰尘对设备运转产生不良影响。

2.在使用过程中，尽量避免设备被机械震动影响，以免引起数据误差。

3.接线尽可能短，而且绝缘可靠，以保证数据的准确性和安全性。

4.校验仪应当定期检查并更换校验表的接线，以避免老化和锈蚀。

1.4 操作完毕在使用完单相电能表校验仪后，请您进行以下操作：1.先将校验仪输出电压调回最小，再将电源线拔掉。

2.清洁设备外壳和内部灰尘，关好仪器保护门并存放在其指定地位。

如有需要，使用专业清洁剂或干净的棉绒布擦拭。

3.将检测数据记录保存至相关文件或电子表格中，以备日后查阅。

二、保养规程为了延长单相电能表校验仪的使用寿命，并保证其正常、稳定运行，我们需要遵循以下保养规程：2.1 日常保养1.定期检查设备的接线端点及插头接触是否松散。

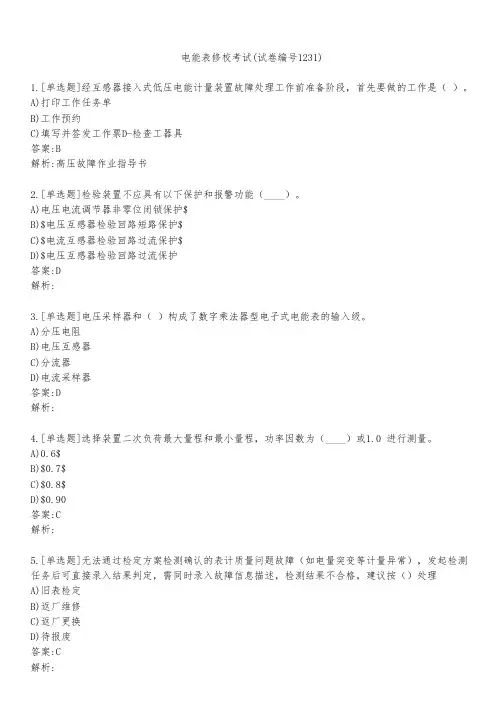

电能表修校考试(试卷编号1231)1.[单选题]经互感器接入式低压电能计量装置故障处理工作前准备阶段，首先要做的工作是（ ）。

A)打印工作任务单B)工作预约C)填写并签发工作票D-检查工器具答案:B解析:高压故障作业指导书2.[单选题]检验装置不应具有以下保护和报警功能（____）。

A)电压电流调节器非零位闭锁保护$B)$电压互感器检验回路短路保护$C)$电流互感器检验回路过流保护$D)$电压互感器检验回路过流保护答案:D解析:3.[单选题]电压采样器和（ ）构成了数字乘法器型电子式电能表的输入级。

A)分压电阻B)电压互感器C)分流器D)电流采样器答案:D解析:4.[单选题]选择装置二次负荷最大量程和最小量程，功率因数为（____）或1.0 进行测量。

A)0.6$B)$0.7$C)$0.8$D)$0.90答案:C解析:5.[单选题]无法通过检定方案检测确认的表计质量问题故障（如电量突变等计量异常），发起检测任务后可直接录入结果判定，需同时录入故障信息描述，检测结果不合格，建议按（）处理A)旧表检定B)返厂维修C)返厂更换D)待报废6.[单选题]兆欧表主要用于测量（）。

A)动态电阻B)接地电阻C)电阻D)绝缘电阻答案:D解析:7.[单选题]接线端子的截面积和载流量应满足（____）倍最大电流长期使用而温升不超过限定值。

A)1.2$B)$1.3$C)$1.5$D)$1.90答案:A解析:8.[单选题]译码器的输出量是（____）。

A)二进制$B)$八进制$C)$十进制$D)$十六进制答案:A解析:9.[单选题]电压互感器检测仪应符合JB/T9306-1999《互感器检测仪》的技术要求，校验仪内附有的相应的电流或电压百分表，仪表准确底不低于（____）级。

A)1$B)$1.5$C)$2$D)$3答案:B解析:10.[单选题]在对计量装置进行接线时，接线顺序为（ ）1.电源侧零线2.负荷侧零线3.电源侧相线4.负荷侧相线。

电能表校验仪的使用方法一、电能表校验仪简介电能表校验仪也称为电能表检定装置，是一种用于测试和验证电能表的准确性和可靠性的设备。

电能表校验仪能够对电能表进行电能检查，功率因数检查，频率检查，电流检查以及电压检查等功能，并能记录电能表的检定数据，以保证电能表数据的准确性。

二、电能表校验仪使用方法1. 电能表校验仪检测前的准备在使用电能表校验仪进行检测前，需要进行以下准备工作：1.校验仪本身进行自检，保证设备本身的精确度。

2.确认校验对象并准备好电能表校验仪所需的相应测试设备和连接线等。

3.确认电能表的额定电压、额定电流和负载特性等参数，并根据其参数设置好校验仪。

2. 电能表校验仪的连接及检测根据电能表校验仪的使用说明，将检测设备依次连接至校验仪，并将校验仪与待检测电能表连接。

连接完成后，将电能表校验仪打开，调节检测参数，开始测试电能表的性能指标。

3. 电能表校验仪测试指标电能表校验仪可以进行多种性能指标的测试，包括功率因数、电能、电压和电流等。

1）功率因数测试功率因数代表着电器设备的能量利用率，检测功率因数需要关闭电能表的电源，并将电能表和校验仪的电流回路相连。

然后根据校验仪的提示调整功率因数的值，并进行测试。

2）电能测试电能测试是电能表校验仪最常用的测试方法，通过测试电能表读数，检查电能表的准确性。

在进行电能测试前，需要将电经表和校验仪的连接线插入到电路中，校验仪可以根据电经表的电流和电压读数计算出电能信息，并比较结果。

3）电压测试电压测试需要将电压测试回路插入到待测电路中，选择相应的电压范围并进行测试，可以测试电能表对电压变化的响应能力。

4）电流测试电流测试需要将电流测试回路插入到待测电路中，确认校验仪和电能表的电流参数一致，并进行测试，可以检测电能表对电流变化的响应性能。

4. 结束测试并处理测试数据测试完成后，校验仪会自动生成测试报告和测试数据，包括各项性能参数的读数和测试结果等。

测试结束后，需要对测试数据进行比对，确认电能表是否符合测试标准，并对测试结果进行记录。

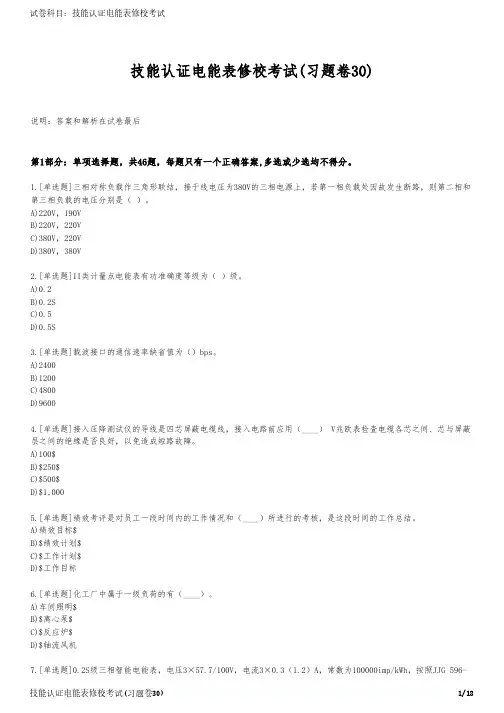

技能认证电能表修校考试(习题卷30)说明：答案和解析在试卷最后第1部分：单项选择题，共46题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]三相对称负载作三角形联结，接于线电压为380V的三相电源上，若第一相负载处因故发生断路，则第二相和第三相负载的电压分别是（ ）。

A)220V，190VB)220V，220VC)380V，220VD)380V，380V2.[单选题]II类计量点电能表有功准确度等级为（ ）级。

A)0.2B)0.2SC)0.5D)0.5S3.[单选题]载波接口的通信速率缺省值为（）bps。

A)2400B)1200C)4800D)96004.[单选题]接入压降测试仪的导线是四芯屏蔽电缆线，接入电路前应用（____） V兆欧表检查电缆各芯之间、芯与屏蔽层之间的绝缘是否良好，以免造成短路故障。

A)100$B)$250$C)$500$D)$1,0005.[单选题]绩效考评是对员工一段时间内的工作情况和（____）所进行的考核，是这段时间的工作总结。

A)绩效目标$B)$绩效计划$C)$工作计划$D)$工作目标6.[单选题]化工厂中属于一级负荷的有（____）。

A)车间照明$B)$离心泵$C)$反应炉$D)$轴流风机2012《电子式交流电能表》检定规程计算潜动规定的时限（ ）min。

A)43.33B)58.96C)47.86D)26.988.[单选题]从计划的重要性程度上来看，可以将计划分为（____）。

A)战术计划和作业计划$B)$战略计划和作业计划$C)$战略计划和职能计划$D)$战术计划和职能计划9.[单选题]互感器或电能表误差超出允许范围时，以“0”误差为基准，按验证后的误差值退补电量。

退补时间从上次校验或换装后投入之日起至误差更正之日止的（ ）时间计算。

A)1/3B)1/2C)1/4D)全部10.[单选题]电压互感器（____）加、减极性，电流互感器（____）加、减极性。

技能认证电能表修校考试(习题卷60)第1部分：单项选择题，共46题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]鉴定为质量合格的计量设备但存在表面污损或质量隐患的，二级表库存放满两个抄表周期后联系供应商进行（）处理；拆回时间超过六个月的必须返厂维修A)返厂退货B)返厂升级C)返厂更换D)返厂维修答案:D解析:2.[单选题]单相电能表中有功电能的单位用（____）表示。

A)kvarhB)kvarC)kWD)kWh答案:D解析:3.[单选题]试验前，被试互感器和架空线路必须（ ）。

在刀闸操作把手上悬挂“禁止合闸、有人工作”标示牌。

A)断开B)接地C)断开并接地D)断开或接地答案:C解析:现场检验作业指导书4.[单选题]在电能表正常使用条件下，LCD使用寿命应大于（ ）。

A)10年B)12年C)15年D)20年答案:A解析:Q/GDW 1828-20135.[单选题]电能计量装置故障处理工作单在班组的保存期限不少于（ ）？A)1年B)2年C)3年D)4年答案:C解析:低压故障作业指导书6.[单选题]对于一般的电流互感器来说，由于（ ）的存在，所以，折算后的二次电流不等于一次电流。

A)激磁电压C)匝数与激磁电压D)匝数答案:B解析:7.[单选题]0.5S级有功电能表其检定周期一般不超过（ ）年。

A)3B)6C)8D)9答案:B解析:8.[单选题]在对智能表进行外部恒定磁感应影响量试验时，磁铁分别放置在电能表正面、侧面、底面靠近电源模块的位置，每个平面试验持续（____）min。

A)10$B)$15$C)$20$D)$30答案:C解析:9.[单选题]电力行业标准规定；现场检验0.5s级电能表，现场检验仪等级至少为（ ）级及以上。

A)0.5B)0.2C)0.1D)0.05答案:C解析:DL/T 1664-201610.[单选题]JJG1021-2007规定，电压互感器下限负荷按（____）VA选取，电压互感器有多个二次绕组时，下限负荷分配给被检二次绕组，其他二次绕组空载。

YTC2088多功能电能表现场校验仪用户操作手册尊敬的顾客感谢您购买本公司YTC2088多功能电能表现场校验仪。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

产品名称：三相多功能电能表现场校验仪（0.02/0.05级)
产品型号：MHY-27572
主要功能和特点：
1、可以校验单相、三相感应式、机械式和电子式电能表；并且可以同时校验二块不同常数的电能表；
2、现场实时测量三相电压、电流、有功功率、无功功率、相位、功率因数、频率、电能等，并且一屏显示所有测量参数；
3、可以测量CT变比；显示电压电流向量图和检查接线错误，给出错误接线状态的电量损失（追补系数）；
4、采用多路电源供电，即可外接交流电供电，也可线电压进行供电；
5、动态跟踪负荷变化，在电压、电流有波动的现场也能准确校验电能表的误差；
6、分为直接测量和电流钳测量，稳定性好，安全可靠；
7、可选配5A、20A 、100A、500A、1000A、2000A电流钳；
8、可以测量2～63次谐波含量，显示谐波棒图和波形图，进行谐波分析；
9、带微型打印机，可现场进行打印；并且可以带条码扫描器自动扫描电能表的表号；
10、带智能光电采样器，方便对电能表的脉冲进行采数。

11、大屏幕真彩液晶显示，操作简单、方便；大容量内存，可存储5000组数据；
12、具有RS232接口，可将现场存储的测量数据转存到计算机进行分析处理；。

单相电能表现场校验仪单相电能表现场校验仪是一种用于测量和校验单相电能表性能的仪器。

它可用于检测电能表的精度、准确度和稳定性，确保电能计量系统的正常运行。

本文将介绍单相电能表现场校验仪的原理、特点和使用方法。

一、原理单相电能表现场校验仪基于电流互感器和电压互感器的工作原理。

电流互感器可将高电流通过电流变比转换为较小的次要电流，以便测量和校验单相电能表的电流测量功能。

而电压互感器则可将高电压通过电压变比转换为较小的次要电压，以便测量和校验单相电能表的电压测量功能。

校验仪内部的微处理器通过数字信号处理技术对电流和电压进行采样和计算，从而得到电能表的测量结果。

同时，校验仪还可以根据用户设定的电能表精度级别和校验需求计算和显示电能表的误差值。

这样，用户可以通过校验仪来判断电能表是否达到了国家标准要求。

二、特点1. 高精度测量：单相电能表现场校验仪采用先进的数字信号处理技术，具有较高的测量精度和准确性。

它可以实时监测电能表的测量误差，并能够达到国家强制性认可的校准标准。

2. 多功能操作：校验仪可通过触摸屏或按键进行操作，具有多种测量功能和校验功能。

用户可以选择不同的测量模式来进行全面的校验，同时还可以进行单项或多项参数的校准。

3. 显示直观：校验仪通过液晶显示屏实时显示电流、电压、功率因数、频率、功率等参数的测量结果，并且可以对这些参数进行曲线图表示。

用户可以直观地了解电能表的工作状态和测量结果。

4. 数据存储和导出：校验仪具有数据存储和导出功能，可以将测量结果保存在内部存储器或外部存储卡中，并能够将数据导出到计算机进行后续分析和处理。

三、使用方法1. 连接电能表：将电能表的电流线路和电压线路与校验仪相连。

确保连接正确，避免引起安全事故或设备损坏。

2. 设置参数：根据校验需求，在校验仪上设置相应的电流、电压、功率因数、频率等参数。

保证校验仪的工作参数与电能表的额定参数一致。

3. 开始校验：按下校验仪上的开始按钮，校验仪将开始采集电能表的测量数据，并进行相应的计算和处理。

单相电能表现场校验仪使用方法仪器的使用方法1. 仪器的适用范围HZDN-H现场校验仪适用于校验各种单相工频电能表以及测量常规的工频交流电参数，包括电压、电流的有效值，有功功率和相位角，工频频率等。

其测量范围为工频（45-65Hz），电压：5-220V，电流：10mA-100A。

对于频率不在工频范围的交流信号如高频信号、变频调速器输出的电压、电流或者高次谐波含量大于50%的交流信号，本仪器将无法正常测量，对于电压超过400V（rms），电流大于100A（rms）交流信号，本仪器将无法准确测量，长时间输入过大的电压电流信号（大于允许范围2倍以上）将会损坏仪器。

2.被测信号的接入H Z DN-H现场校验仪在使用时，有三种被测信号输入：交流电压、交流电流、电能脉冲。

H Z DN-H现场校验仪在测量电压时，只须将两根电压测试线的一端插入仪器底部的电压输入插座，另一端接至被测电压端子即可。

注意接线顺序，应先将电压测试线插入仪器的插座后再接另一端至被测对象。

被测端子的大小不同，可根据需要选择接线叉片。

H Z DN-H现场校验仪在测量电流有效值时不需要接线，将电流钳口打开夹住被测电流流过的导线即可。

注意电流导线的直径应小于钳口内径（Φ15㎜），应使钳口在夹住导线后完全闭合，否则将引起极大的误差。

H Z DN-H现场校验仪在测量电压/电流时能同时测出信号的频率。

在测量其他交流参数时需要同时输入电压和电流信号。

而且要求接线位置与方向正确：电压线———黑色接被测端的零线，黄色线接被测端的相线。

电流的方向应与钳口侧面的标记一致。

H Z DN-H现场校验仪在校验单相电能表时，除正确接入电压、电流外还应接入电能脉冲信号。

电能脉冲的接入有三种方式：①通过脉冲转换盒接入；②通过光电采样器将感应式电能表的转盘标记转换为脉冲或者将电子式电能表LED脉冲指示转换为脉冲；③可以人工计数电能表的脉冲指示经手动开关输入仪器。

仪器的附件中配有微型光电采样器,使用方法见附录。

技能认证装表接电考试(习题卷9)第1部分：单项选择题，共52题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]若互感器接入二次负荷超过额定值时，则其准确度等级（）。

A)下降B)不变C)提高答案:A解析:2.[单选题]职业道德通过( ),起到增强企业凝聚力的作用。

A)协调员工之间的关系B)增加职工福利C)为员工创造发展空间D)调节企业与社会的关系答案:A解析:3.[单选题]根据DL/T 448-2016《电能计量装置技术管理规程》规定,新购入的电能表检定时宜按照不超出检定规程规定的基本误差限的()作为判定标准。

A)0.7B)0.8C)0.9D)1答案:A解析:4.[单选题]10kV电力网，当单相接地电流小于( )A时，可采用中性点不接地系统。

A)10B)20C)30D)40答案:C解析:5.[单选题]玉某某携带工具进入电缆井内盗剪电缆线，在剥掉电线外绝缘皮时被群众发现并抓获。

被盗割的电缆线为供电局正在使用中的电缆线，玉某某触犯了（）罪A)盗窃罪B)破坏公共财物罪C)危害公共安全罪D)破坏电力设备罪答案:D解析:答案:B解析:7.[单选题]无表临时用电客户在签订供用电合同时，应签订（）合同。

A)居民供用电合同B)低压合同C)临时供用电合同D)非标准格式答案:C解析:8.[单选题]如果一只电能表的型号为DDZY11型，这只表应该是一只（）。

A)三相智能电能表B)单相复费率电能表C)单相智能电能表D)三相预付费电能表答案:C解析:9.[单选题]三元件电能表用于()供电系统测量和记录电能A)二相三线制B)三相三线制C)三相四线制D)三相五线制答案:C解析:10.[单选题]电能表的安装高度、三相电能表的最小间距及单相电能表的最小间距分别为（）A)1.8m以下、80mm、B)0.6-1.8m,60mm,30mmC)0.8-1.8m,80mm,30mmD)0.6-1.8m,80mm,30mm。

答案:C解析:11.[单选题]对于中性点有效接地系统，应采用( )型接线。

MT3000D电能表现场校验仪使用手册郑州三晖电气有限公司 本使用手册版权归郑州三晖电气有限公司所有。

内容如有更改，恕不另行通知制版：2006.01目录前言...............................................................................................................................A 概述..............................................................................................................................B 第一章性能指标.. (1)第二章工作原理 (2)2．1 电气原理框图 (2)2．2 电压、电流、功率、电能、频率、相位测量 (2)2．3 温度、电流变比、需量测量及计算功率因数 (2)2．4 计算机部分 (3)第三章外观及结构 (4)3．1 仪器外观 (4)3．2 附件及其它 (5)第四章接线 (6)4．1 开机 (6)4．2 电压接线 (6)4．3 电流接线 (7)4．4 光电头 (7)4．5 功率脉冲 (7)第五章测量 (8)5．1 测量界面 (8)5.1.1电参数含义 (9)5.1.2接线方式 (9)5.1.3输入法 (9)5.2测量电压、电流、功率、相位、功率因数、频率、温度 (10)5.2.1误差测量 (10)5.2.2主、副表误差测量 (11)5.2.3电能测量 (12)5.2.4需量测量 (13)5.3查接线 (13)5.4测电流互感器变比 (15)5.5波形、谐波分析及失真度计算 (16)5.6参数设置 (18)5.6.1 校表参数设置 (19)5.6.2 抄表参数设置 (19)5.6.3 系统参数设置 (20)5.7数据处理 (22)5.7.1数据保存 (22)5.7.2 显示与查询 (24)第六章仪器的检定 (26)6．1 电压、电流、频率、相位的检定 (26)6．2 电能测量精度的检定 (26)6．3 仪器低频输出的电表常数 (27)第七章：接口及定义 (28)7．1 脉冲接口定义 (28)7．2串行通讯接口定义 (28)7．3 USB接口定义 (28)附录一：常见24种接线（正相序） (29)前言本手册详细讲述了MT3000D电能表现场校验仪的性能指标、工作原理、外观结构、现场接线、测量及数据处理以及计算机数据管理软件的使用等细节，在您第一次使用本仪器时，为了保证操作人员和现场设备的安全性，建议您一定要详细阅读本手册，以便正确操作本仪器获得现场测量数据，并发挥本仪器的最大功效和性能。

一、面板面板布置如图1所示：1．外部电源接口 2 温度敏感器 3 湿度敏感器 4 GPS天线接口(扩展功能)5 脉冲输入6 被校输入7 扩展接口8 钳表A相输入9 钳表B相输入 10 钳表C相输入 11 电压零线 12 C相电压接口13 B相电压接口 14 A相电压接口 15 C相电流输出 16 C相电流输入17 B相电流输出 18 B相电流输入 19 A相电流输出 20 A相电流输入21 串口通信接口 22 工作电源选择 23 USB接口说明：扩展接口可用于二次压降测试，电池充电。

二、被校电能表的的连接1)校验单相电能表Ua端子接火线，Uo端子接零线；Ia+和Ia-端子串入火线，注意极性。

2)校验三相三线电能表（△接法）Ua、Uc端子接A相和C相电压，Uo端子接B相电压；Ia+、Ic+端子接A相和C相电流极性端，Ia-、Ic-端子接A相和C相电流非极性端。

3)校验三相四线电能表（Y接法）Ua、Ub、Uc端子分别接A、B、C三相电压，Uo接零线；Ia+、Ib+、Ic+端子分别接A相、B相和C相电流极性端，Ia-、Ib-、Ic-端子分别接A相、B相和C相电流非极性端。

三、综合测试功能的实现方法①电参数符号含义P：有功功率Q：无功功率S：视在功率I：电流U：电压ø：电压和电流间相位COS：有功功率因数SIN：无功功率因数F：频率T：温度W：湿度②校表参数设置在此状态下，通过方向键（上下左右键）或选择键移动到需要修改的栏目上进行参数输入，校表参数定义如下：a) 接线：指电能表接线方式，按确定键或空格键可选择：四线有功、三线有功、四线无功和三线无功。

四线有功：指三相四线有功电能表；三线有功：指三相三线有功电能表；四线无功：指三相四线无功电能表；三线无功：指三相三线无功电能表。

b) 电流输入：指电流接入仪器方式，按确定键或空格键可选择：内接和钳表，内接是指电流通过校验仪内置互感器输入；钳表是指电流通过钳形互感器输入。
