如何选择水泵驱动电机

水泵选型的方法和步骤
水泵选型的方法和步骤如下：
1. 确定水泵的用途：根据实际用水需求，确定水泵是用于抽水、排水、增压还是三合一。

2. 确定水泵系统所需的扬程：扬程是水泵所提供的扬程，即水泵能够
扬水的高度。

3. 确定水泵系统所需的流量：根据实际用水需求和系统结构，确定水
泵所需的流量。

4. 根据所选泵型计算其配套性功率：选择水泵时，应考虑电机过大或
过小，功率过高会引起电网过载，过小动力功率过剩，导致动力设备
工作不平稳，效率低。

5. 水泵选型计算：在明确了水泵的用途、所需的扬程和流量后，可以
使用各种水泵选型计算表和水泵性能表进行选择。

同时，也需要考虑
到一些特殊因素，如水质、环境温度、是否需要密封等。

6. 校核：选择好水泵型号后，需要校核水泵的汽蚀条件和校核水泵的
安装形式等。

7. 根据校核结果和实际使用需求进行最终确定。

通过以上步骤，可以完成水泵的选型。

在实际操作中可能会有一些变化，需要灵活应对。

同时，建议咨询专业人士以确保选型正确。

水泵电机配置要求
水泵电机是将电能转换为机械能，驱动水泵工作的核心部件。

为确保水泵的正常运行，应注意以下配置要求：
1.功率匹配：电机的功率应与水泵的额定功率匹配。

过小的电机会导致水泵转速降低、流量减小，影响水泵的正常工作；过大的电机则会浪费电能，造成不必要的成本。

2.电压匹配：电机的额定电压应与供电电源的电压相匹配。

如果不匹配，会影响电机的正常工作，甚至损坏电机。

3.转速匹配：电机的额定转速应与水泵的额定转速相匹配。

若不匹配，会导致水泵的流量及扬程受限，甚至损坏水泵。

4.轴向匹配：电机的轴向应与水泵轴线相一致，轴向不一致会导致传动失效。

5.防护等级：电机的防护等级应与使用环境相匹配。

如果环境较为恶劣，应选用防护等级高的电机，确保水泵正常工作。

综上所述，水泵电机的配置要求应考虑功率、电压、转速、轴向和防护等级等因素，以确保水泵正常工作。

- 1 -。

水泵电机分类水泵电机是一种用于驱动水泵的电动机，其主要功能是将电能转化为机械能，从而带动水泵进行工作。

根据不同的工作原理和应用场景，水泵电机可以分为多种类型。

下面将详细介绍水泵电机的分类。

一、按转速分类1. 低速水泵电机低速水泵电机通常指转速在1500rpm以下的电机，适用于需要较大流量和较小扬程的场合，如农业灌溉、城市给排水等领域。

2. 中速水泵电机中速水泵电机通常指转速在1500-3000rpm之间的电机，适用于中等流量和扬程要求的场合，如工业生产、建筑排污等领域。

3. 高速水泵电机高速水泵电机通常指转速在3000rpm以上的电机，适用于需要小流量和大扬程的场合，如高层建筑供水、消防系统等领域。

二、按结构分类1. 感应式水泵电机感应式水泵电机是目前最常见的一种结构形式。

其工作原理是利用感应器在磁场中感应出涡流，在涡流的作用下产生转矩，从而带动水泵工作。

感应式水泵电机具有结构简单、可靠性高、维护方便等优点，广泛应用于各个领域。

2. 永磁式水泵电机永磁式水泵电机采用永磁体作为励磁源，与定子的交变磁场相互作用产生转矩，从而带动水泵工作。

永磁式水泵电机具有体积小、效率高、响应速度快等优点，适用于一些对效率和响应速度要求较高的场合。

3. 无刷式水泵电机无刷式水泵电机是一种基于直流无刷电机技术的新型产品。

其主要特点是无需换向器和碳刷等传统部件，具有寿命长、噪音小、效率高等优点。

无刷式水泵电机适用于需要高效节能和低噪音的场合。

三、按功率分类1. 小功率水泵电机小功率水泵电机通常指功率在1kW以下的电机，适用于一些低流量和扬程要求的场合，如家庭自来水、小型农业灌溉等领域。

2. 中功率水泵电机中功率水泵电机通常指功率在1-30kW之间的电机，适用于一些中等流量和扬程要求的场合，如工业生产、建筑排污等领域。

3. 大功率水泵电机大功率水泵电机通常指功率在30kW以上的电机，适用于一些需要大流量和扬程的场合，如城市供水、大型农业灌溉等领域。

机泵电机选型与维护一、选型原则在进行机泵电机选型时，需要考虑以下几个原则：1.1 工况要求首先要了解工况要求，包括流量、扬程、压力等参数，以确定机泵的类型和规格。

1.2 环境条件考虑机泵所处的环境条件，如温度、湿度、海拔等，选择适应环境的电机型号。

1.3 节能性能选择具有较高效率的电机，以提高系统的能源利用率。

1.4 负载特性了解负载特性，确定机泵和电机的匹配性，使其能够在不同负载下运行稳定。

1.5 维护方便性考虑机泵和电机的结构和维修难易程度，选择易于维护的型号。

二、机泵电机选型步骤2.1 初步确定机泵类型与规格根据工况要求，初步确定机泵类型和规格，包括流量、扬程、压力等参数。

2.2 确定电机功率与型号根据机泵的工作点和效率曲线，计算出所需的电机功率，选择合适的电机型号。

2.3 机泵与电机匹配结合机泵和电机的性能曲线，确保机泵和电机的工作点匹配，以实现最佳的工作效果。

2.4 考虑维护便利性在选型过程中，考虑机泵和电机的维护便利性，选择易于维修和保养的型号。

2.5 完善选型方案根据以上步骤，结合实际情况，完善机泵电机的选型方案，包括具体型号、功率、转速等。

三、机泵电机的维护要点3.1 定期检查定期检查机泵和电机的运行状态，包括轴承温度、润滑情况、电机绝缘等，及时发现问题并进行处理。

3.2 润滑维护对机泵和电机的润滑部件进行定期更换和润滑，保证其正常运行，并延长使用寿命。

3.3 清洗保养定期清洗机泵和电机的内部和外部，保持清洁，避免因灰尘、污垢等导致故障的发生。

3.4 外观检查定期检查机泵和电机的外观，观察是否存在异物、锈蚀等，及时采取措施进行修复或更换。

3.5 调试维护在机泵电机安装或更换后，进行合适的调试和维护工作，确保其正常运行和长久稳定。

3.6 注意安全在维护过程中，注意机泵和电机的安全性，避免因疏忽而导致事故的发生。

四、结语机泵电机的选型和维护是保证设备长期稳定运行的重要环节。

合理选型和科学维护可以提高设备的效率和寿命，减少故障发生率，节约能源和维护成本。

简洁的水泵选型知识泵的特性曲线在水泵选形时，应使泵站设计所要求的流量和扬程能落在高效率段的范围内。

3、Q-N：曲线上不同的位置表示泵在不同流量时的轴功率值。

在选择与水泵配套的电机输出功率时，必须根据水泵的工作情况选择比水泵轴功率稍大的功率，以免在实际运行中，出现小机拖大泵使电机过载、烧毁等事故，同时也避免配过大功率的电机，使电机的容量不能充分利用，从而降低电机的效率和功率因素。

4、水泵特性曲线与水泵所输送的黏度有关，黏度愈大，泵体内的能量损失愈大，水泵的扬程、流量都要小，效率要下降，而轴功率也随之增大。

泵的运行状态泵的状态参数泵的基本参数泵的状态参数水泵并联工作具有的特点一、输水干管中的总流量等于各台水泵工作流量之和。

二、可以通过开停水泵的台数来调节所需要的流量，以适应用水量的变化。

达到节能供水的目的。

三、提高了供水的安全性和调整的灵活性。

估算选型及案例负荷 0.86：代表计算系数K：代表安全系数△t：代表供回水温度3、水泵扬程的计算：H b=H f+H d+H mH b：代表循环水泵总扬程，H f：代表总的水系统阻力，H d：代表水系统总局部阻力，H m：代表设备阻力。

以上阻力可以通过相关流体力学资料查找。

准确计算循环水泵扬程，可以降低能耗。

实例XX项目共分三个系统——分别如下：1、一次网系统（热负荷2800×4、供回水温差25℃、系统阻力15米左右、锅炉的正常定压15-40米）一次网循环水泵总流量=0.86×2800×4/25=385.28m3/h（一用一备）根据供热系统需要两用一备时，总流量增加10﹪除以2为单泵流量一次网循环泵总扬程依据系统阻力约为16米一次网补水泵流量为循环水泵流量的5﹪一次网补水泵扬程根据锅炉需求15-40米，选为33米。

（此系统一用一备）对于锅炉的额定循环水量，设计上可以上下偏差30﹪，考虑到流量增加后锅炉阻力的增加呈平方增加，同时考虑到安全因素，我认为循环水量在+10﹪到-20﹪之间为好。

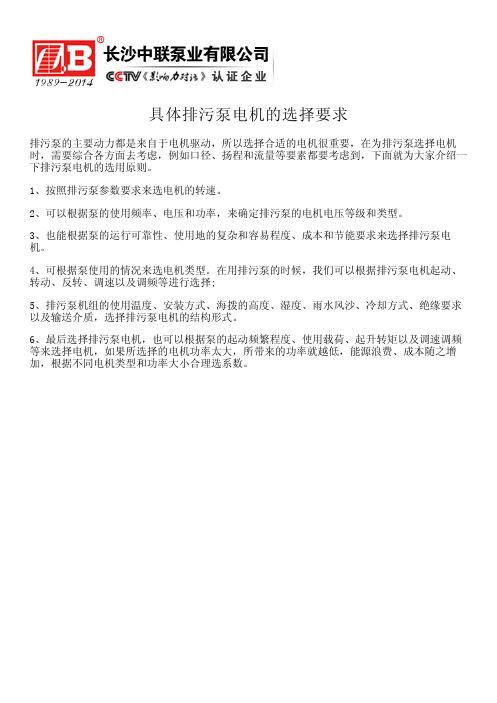

具体排污泵电机的选择要求
排污泵的主要动力都是来自于电机驱动，所以选择合适的电机很重要，在为排污泵选择电机时，需要综合各方面去考虑，例如口径、扬程和流量等要素都要考虑到，下面就为大家介绍一下排污泵电机的选用原则。

1、按照排污泵参数要求来选电机的转速。

2、可以根据泵的使用频率、电压和功率，来确定排污泵的电机电压等级和类型。

3、也能根据泵的运行可靠性、使用地的复杂和容易程度、成本和节能要求来选择排污泵电机。

4、可根据泵使用的情况来选电机类型。

在用排污泵的时候，我们可以根据排污泵电机起动、转动、反转、调速以及调频等进行选择;
5、排污泵机组的使用温度、安装方式、海拨的高度、湿度、雨水风沙、冷却方式、绝缘要求以及输送介质，选择排污泵电机的结构形式。

6、最后选择排污泵电机，也可以根据泵的起动频繁程度、使用载荷、起升转矩以及调速调频等来选择电机，如果所选择的电机功率太大，所带来的功率就越低，能源浪费、成本随之增加，根据不同电机类型和功率大小合理选系数。

风机、水泵变频器选型方法一、首先需要注意，1.罗茨风机及潜水泵及齿轮泵等不是平方转矩的风机水泵类负载，是恒转矩负载，平方转矩类风机水泵负载一般都是针对于离心风机及水泵来的，这种负载在出口关闭情况下出口压力升到额定压力后就不升高了，因为没有流量所以负荷降低。

2.风机水泵类负载一般在设计时是按照最大需量设计的，存在富余功率。

对于这类负载使用变频器按需使用就有节能的空间。

二、正确的把握变频器驱动的机械负载对象的转速——转矩特性，是选择电动机及变频器容量、决定其控制方式的基础。

风机、泵类的负载为平方转矩负载。

随着转速的降低，所需转矩以平方的比例下降，低频时负载电流小，电机过热现象不会发生；但有些负载的惯量大，必须设定长的加速时间，或再启动时的大转矩引起的冲击，因此选型时需考虑裕量；另：当电机以超出基频转速以上的转速运行时，负载所需的动力随转速的提高而急剧增加，易超出电机与变频器的容量，将导致运行中断或电机发热严重。

对于恒转矩负载，要选用G型的变频器；P型变频器适用于普通的风机和离心式水泵等负载。

（罗茨风机、螺杆泵、泥浆泵、往复式柱塞泵等则要用G型）--------------百度文库及工控网、自动化网，总结的选型方法摘抄如下：1) 根据负载特性选择变频器，如负载为恒转矩负载需选变频器，如负载为风机、泵类负载应选择风机、泵类变频器。

因为风机、水泵会随着转速增大力矩。

而刚启动时力矩较小。

2) 选择变频器时应以实际电机电流值作为变频器选择的依据，电机的额定功率只能作为参考。

另外,应充分考虑变频器的输出含有丰富的高次谐波，会使电动机的功率因数和效率变坏。

因此用变频器给电动机供电与用工频电网供电相比较，电动机的电流会增加10％而温升会增加20％左右。

所以在选择电动机和变频器时，应考虑到这种情况，适当留有余量，以防止温升过高，影响电动机的使用寿命。

3) 变频器若要长电缆运行时，此时应该采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不够。

电机,泵的选择原理全文共四篇示例，供读者参考第一篇示例：电机和泵是工业生产和生活中常用的设备，它们在传动和输送方面起着重要作用。

选择合适的电机和泵是确保设备正常运行和节约能源的关键因素。

本文将介绍关于电机和泵的选择原理，帮助读者更好地理解如何选择适合自己需求的电机和泵。

一、电机的选择原理1. 转矩与转速的匹配：电机的转矩与转速是电机性能的两个重要指标。

通常情况下，转速越高，转矩越小；转速越低，转矩越大。

在选择电机时，需要根据需求确定合适的转矩和转速参数。

3. 载荷与工作制度的匹配：电机的工作制度通常分为连续制、间歇制和周期制。

在选择电机时，需要考虑载荷的大小和工作制度，保证电机能够正常运行并且长期稳定。

4. 环境与使用条件的匹配：电机的工作环境和使用条件也是选择的重要考虑因素。

高温环境下需要选择耐高温的电机；潮湿环境下需要选择防水的电机。

在选择电机时，需要根据实际环境和条件进行选择。

5. 经济与寿命的匹配：在选择电机时，需要综合考虑经济性和寿命。

一方面需要选择具有较低成本的电机，另一方面需要考虑电机的使用寿命和维护成本，确保设备长期稳定运行。

1. 流量与扬程的匹配：泵的流量和扬程是泵性能的两个重要指标。

流量越大，泵输送的液体量越大；扬程越高，泵输送的液体高度越高。

在选择泵时，需要根据需求确定合适的流量和扬程参数。

2. 来源与用途的匹配：泵的使用来源和用途也是选择的重要考虑因素。

不同来源的泵有不同的特点和适用范围，需要根据实际情况进行选择。

3. 材料与介质的匹配：泵的材料和输送介质也是选择的重要考虑因素。

在选择泵时，需要考虑介质的性质和要求，选择合适的材料和结构，确保泵可以正常工作。

4. 环境与使用条件的匹配：泵的工作环境和使用条件也是选择的重要考虑因素。

需要考虑环境的温度、压力和腐蚀性等因素，选择合适的泵以确保设备长期稳定运行。

总结：电机和泵的选择原理主要包括转矩与转速的匹配、功率与效率的匹配、载荷与工作制度的匹配、环境与使用条件的匹配、经济与寿命的匹配等方面。

大中型泵站主电机及传动型式选择大中型泵站主电机及传动型式的选择，是泵站设计中非常重要的一个环节。

在泵站运行中，主要负责转换输送介质的能量，因此主电机及传动型式的选择直接关系到泵站的效率和能耗。

本文将从主电机的选型、传动型式的分类、传动方式的选择及其优缺点等方面进行探讨。

一、主电机的选型泵站主电机是泵站的核心设备之一，其负责输送介质的动力源。

选定合适的主电机不仅能够保证泵站的正常运行，还能提高泵站的电力利用效率。

主要考虑的因素是电机的品牌、型号、功率、效率、负荷特性等。

品牌：选择知名品牌的电机，产品的品质和性能会得到保障，且售后服务更可靠。

型号：选型需要考虑泵站的载荷和负荷特性，需要能满足泵站的需求，且具有较高的效率。

功率：泵和电机的功率应该相匹配，在泵站的实际负荷情况下，电机需要有足够的功率储备。

效率：电机的高效率可以降低泵站的能耗，是选型中需要重点考虑的一个指标。

负荷特性：不同的电机具有不同的负荷特性，选用合适的负荷特性有助于提高电机的使用寿命，降低噪音与振动等。

二、传动型式的分类1. 直接驱动式传动：直接将电机输出轴与泵的转子相连接，不需要过多的传动部件，能耗低、效率高，常常应用于小型泵站。

2. 皮带传动式传动：通过皮带连接电机和泵的转子，适用于较大的泵站，其优点是传动平稳、振动小、维修方便。

3. 减速器传动式传动：减速器可以减小电机转速，使其适用于不同的负荷情况，部分减速传动设备的效率可达到97%，但由于成本和复杂度较大，因此较少使用。

三、传动方式的选择及其优缺点1. 直接传动优点：不需要传动部件，能耗低、效率高；减小电机和泵之间的距离，简化泵站的结构、维护简单。

缺点：需要选用兼容的电机和泵，适用范围较小；因为没有传动部件，振动损耗难以避免，噪音较大。

2. 皮带传动优点：传动平稳、可靠性高，振动极少；两者之间的距离可以随意调节，无需考虑兼容性问题，更便于维护和更换；减少电机和泵的直接接触，有助于降低传动噪声。

说明水泵选型的原则和步骤
一. 水泵选型的原则
1. 泵的压力与安装地点、需要的建筑物的高度和阀门管道的长度有关，根据实际需要选择可以达到设计要求的压力。

2. 水位不能太高，以免致使泵的效率降低、消耗能源或因水力冲击而造成损坏。

3. 需要考虑噪声、振动、电磁兼容等性能的选择。

4. 根据管道中的流量及其他条件，选择合适的泵及齿轮减速机组合。

5. 水泵的轴功率要足够大，以满足所选泵型的安全运行要求。

6. 水泵的技术参数设计必须符合安装场所的环境和水质情况。

7. 选型时应考虑周边环境的影响因素，如温度、湿度，以确保机泵性能正常。

二. 水泵选型的步骤
1.首先分析水力系统的工作要求，确定进出口的压力和流量等参数，了解系统中的压力变化情况；
2.选择合适的泵型，如外漏、内漏、正向流、反向流等，其压力和流量的变化一般会在给定的范围内，并按此设计；
3.根据设计要求，确定液体的特性、温度、浓度等参数，确定液体是否可以用普通泵泵送，以及是否需要采用低压泵或耐腐蚀材料；
4.确定泵的驱动功率，可选择电动机、发动机等；
5.确定泵的尺寸及出厂配置要求，可根据实际需要选择带调节器
或不带调节器的衬套；
6.按照预算，根据实际材料和结构条件，确定特殊设备的总体设计方案和设备选型。
