柴油机速度特性怎么理解

名词解释:1、内燃机:燃料在气缸内部燃烧,所放出的热能转变为机械能的机器叫内燃机。

2、上死点:活塞上行时到达距曲轴中心最远的距离叫上死点。

3、下死点:活塞下行时到达距曲轴中心最远的距离叫下死点。

4、活塞行程:活塞从上死点到下死点或活塞从下死点到上死点所移动的距离叫活塞行程。

5、燃烧室容积:活塞位于上死点时,活塞与缸盖组成的空间。

6、气缸总容积:活塞在下死点时,缸盖与活塞组成的空间。

7、压缩比:气缸总容积与燃烧室容积之比。

8、气门间隙:指冷机(小于40度)状态下,气门各传动件之间的间隙之和。

9、气门重叠角:在进排气过程中,进排气门同时开启时段曲轴转过的角度。

10、供油提前角:喷油泵出油阀开始出油时所对应的曲轴转角与该缸活塞位于工作行程上止点时对应的曲轴转角之差。

11、柴油机弹性系数:柴油机最大转速与最小转速之比12、换挡:一个变扭器排油与另一个变扭器充油的过程13、牵引工况:传动箱发出与机车运行方向相同的牵引力时的工况称为牵引工况。

14、制动工况:传动箱发出与机车运行方向相反的牵引力时的工况称为制动工况。

15、可透变扭器:变扭器泵轮的扭矩随涡轮转速变化而变化的变扭器称可透变扭器。

16、非可透变扭器:变扭器泵轮的扭矩不随涡轮转速变化而变化的变扭器称非可透变扭器。

17、甩缸:单独停止某缸供油,使其不再作功。

18、飞车:柴油机转速失去控制,大大超过规定最高使用转速。

19、万有特性:柴油机各性能参数相互关系综合特性。

20、曲柄半径:曲柄销中心到主轴颈中心的距离。

21、燃油消耗率:单位时间内发出单位有效功率所消耗的燃料。

22、粘度:液体分子间内聚力抵抗拉力和剪切力的属性。

23、游车:柴油机转速变化有规律性的重复,或是有节奏性的变化,且变化的振幅总是很大。

24、“Z12V190BJ”各组数字与字母的含义:Z表示增压,12表示12个缸,V表示气缸V形排列,190为气缸直径,B表示换型产品,J表示机车用,四冲程水冷柴油机。

内燃机原理名词解释上/下止点：活塞顶离曲轴中心最远/近处压缩比：气缸总容积与燃烧室容积之比发动机排量：发动机所有气缸工作容积的总和四冲程发动机：曲轴旋转两周，活塞上下止点间往返四次完成一个工作循环爆燃：由于压缩比过高导致压缩终了时气体的温度、压力过高，在火花塞点火之后燃烧室内离点燃中心较远处的末端可燃混合气自燃，而引起不正常燃烧的现象；表面点火：在火花塞点火之前，燃烧室内灼热表面点燃可燃混合气而引起的另一种不正常燃烧的现象；发动机负荷：发动机在某一转速下输出的实际功率与同一转速下能输出的最大功率之比；发动机速度特性：发动机的有效转矩、有效功率、有效燃油消耗率随发动机转速的变化关系；发动机热效率：发动机的有效功率与燃料燃烧释放热量之比；充气系数：在进气行程中，实际进入气缸内的新鲜气体质量与在标准大气压状态下充满气缸的新鲜气体质量之比；过量空气系数：燃烧过程中实际供给的空气质量与理论上完全燃烧时所需要的空气质量之比点火提前角：火花塞点火时与活塞位于压缩上止点时分别的曲轴曲拐位置之间的夹角；第一章循环热效率：工质做循环功与循环加热量之比，用以评定循环经济性；循环平均压力：单位气缸容积所做的循环功；泵气损失：工质流动时，需要克服进、排气阻力而消耗的功；●指示指标(i)：以工质对活塞所做之功为计算基础的指标；指示功：气缸完成一个工作循环所得到的有用功；平均指示压力：单位气缸容积一个循环所做的指示功；指示功率：单位时间内做的指示功指示热效率：发动机实际循环指示功与所消耗的燃料热值的比值指示燃油消耗率：单位指示功的耗油量●有效指标(e)：以曲轴输出功为计算基础的指标有效功、有效功率、有效转矩、平均有效压力●经济指标：有效热效率-----实际循环的有效功与得到此有效功所消耗的热量的比值；有效燃油消耗率-----发动机每输出1kw.h的有效功所消耗的燃油量；●强化指标(me)：声功率-----发动机每升工作容积所发出的有效功率；比质量-----发动机的质量与所给出的标定功率之比；强化系数-----平均有效压力与活塞平均速度的乘积，与活塞单位面积的功率成正比机械效率：有效效率和指示效率的比值；第二章排气损失：从排气门打开起，直到进气过程开始、缸内压力达到大气压力之前，所损失的循环功；充量系数：每缸每循环实际吸入新鲜空气的质量与进气状态下理论计算充满气缸工作容积的空气质量的比值；进气状态：指空气滤清器后进气管内的气体状态，即进入气缸前气体的热力学状态，如温度与压力等。

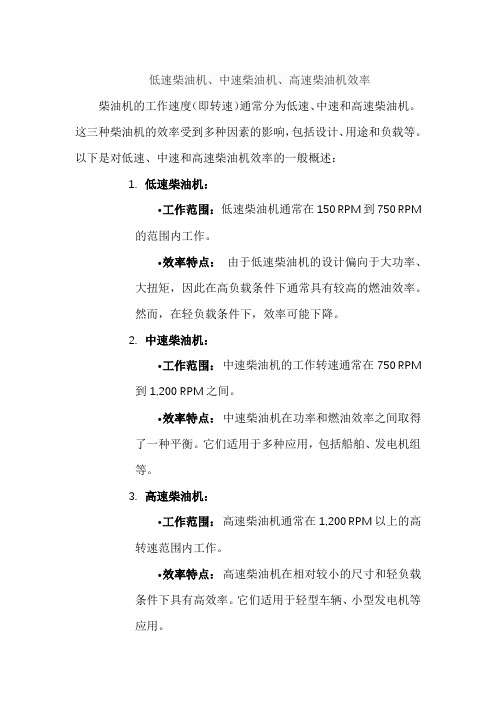

低速柴油机、中速柴油机、高速柴油机效率柴油机的工作速度（即转速）通常分为低速、中速和高速柴油机。

这三种柴油机的效率受到多种因素的影响，包括设计、用途和负载等。

以下是对低速、中速和高速柴油机效率的一般概述：
1.低速柴油机：
•工作范围：低速柴油机通常在150 RPM到750 RPM 的范围内工作。

•效率特点：由于低速柴油机的设计偏向于大功率、大扭矩，因此在高负载条件下通常具有较高的燃油效率。

然而，在轻负载条件下，效率可能下降。

2.中速柴油机：
•工作范围：中速柴油机的工作转速通常在750 RPM 到1,200 RPM之间。

•效率特点：中速柴油机在功率和燃油效率之间取得了一种平衡。

它们适用于多种应用，包括船舶、发电机组
等。

3.高速柴油机：
•工作范围：高速柴油机通常在1,200 RPM以上的高转速范围内工作。

•效率特点：高速柴油机在相对较小的尺寸和轻负载条件下具有高效率。

它们适用于轻型车辆、小型发电机等
应用。

需要注意的是，柴油机的设计和用途会对其效率产生显著影响。

实际应用中，柴油机的效率也受到操作条件、维护状况和燃料质量等多方面因素的影响。

总体而言，选择柴油机应该基于具体的应用需求，并在设计、运行和维护过程中注意提高其效率。

内燃机学名词解释内燃机学名词解释压缩比：气体压缩前的容积与气体压缩后的容积之比，即εc =V V c 。

配气正时：（亦称配气相位）是指内燃机每个气缸的进、排气门从开始开启到完全关闭所经历的曲轴转角。

气门重叠角：是指发动机进气门和排气门处于同时开启的一段时间用曲轴转角来表示称为气门重叠角。

点火提前角：从点火时刻起到活塞到达压缩上止点，这段时间内曲轴转过的角度称为点火提前角。

喷油提前角：喷油器开始喷油时，活塞距离压缩达上止点的曲轴转角。

增压中冷：是当涡轮增压器将新鲜空气压缩经中段冷却器冷却，然后经进气歧管、进气门流至汽缸燃烧室。

偶件：一对制造精密，配合严密的零件。

喷油规律：是指在喷油过程中，单位凸轮转角、曲轴转角或单位时间从喷油器喷入气缸的燃油量。

即喷油率随凸轮转角的变化关系。

指示效率：发动机实际循环指示功W i 与所消耗的燃料热量Q 1的比值，即ηit =W i指示压力、平均指示压力和有效指示压力（定义，表达式）：平均指示压力是指单位气缸容积一个循环所做的指示功，即p mi =W V s ；平均有效压力是一个假想的、平均不变的压力作用30τP ex 在活塞顶上，使活塞移动一个行程所做的功等于每循环所做的有效功，即p me =。

指示热效率和有效热效率（定义，表达式）：指示热效率是指发动机实际循环指示功与所消耗的燃料热量的比值，即ηi t =W i平均有效压力和有效燃料消耗率b e ：平均有效压力是一个假想的、平均不变的压力作用在活塞顶上，使活塞移动一个行程所做的功等于每循环所做的有效功，即p me=30τP e料消耗率b e ，是指单位有效功的耗油量。

通常用单位千瓦小时有效功所消耗的燃料克数【g/(kw.h)】，即b e =e ⨯103。

指示功率、有效功率和升功率（定义，表达式）：内燃机单位时间内所做的指示功称为指示功率，即P i =p m i V s ni30；内燃机单位时间内所做的有效功称为有效功率，即P e =p m e V s ni30；在额定工况下，发动机每升汽缸工作容积所发出的有效功率，称为升功率，P L=P e充量系数Φc ：若把每循环洗入汽缸的空气量换算成进气管状态（p s , T s ）的体积V 1，其值一般要比活塞排量V s 小，两者的比值定义为充量系数Φc ，即Φc=V1过量空气系数Φa ：燃烧单位燃料的实际空气量与理论空气量之比，称为过量空气系数Φa ，即Φa =m 1b 0，其中m 1是实际进入气缸的新鲜空气的质量，g b 为每循环燃料供给量（kg ）; l 0为单位质量燃料完全燃烧所需的理论空气质量，成为化学计量空燃比。

嘲州彻uc剩n睇明r‘麓市公共交叠’2010．，2青岛开发区公交巴士有限公司孙伟太青岛公共交通集团电车公司王胜军1柴油机速度特性、外特性发动机常用的性能指标有：有效转矩M e、有效功率Pe、有效油耗率ge等，这些性能指标随发动机运行工况(如转速或负荷)和调整情况而变化的关系称为发动机的性能特性。

在发动机的各种性能特性中，常用的是速度特性和负荷特性。

(1)柴油机速度特性。

柴油机速度特性是指油门开度保持不变时，柴油机的有效指标随转速的变化而变化的关系，表示这一变化的曲线即速度特性曲线。

油门全开时的速度特性为外特性，它是评价发动机性能指标的萤要依据。

(2)外特性。

柴油机标定功率速度特性(或称外特性)只有一条曲线，它代表该机在使用中达到的最高性能，由于该曲线位于最外侧，故称为外特性曲线，所有柴油机均需做标定功率速度特性。

下图为Y C6J190-20柴油机外特性曲线图。

从外特性曲线可以看出，该发动机所能达到的最大功率、最大转矩、最低燃料消耗率及其对应的转速，还可以看出在任一转速下对应的功率和转速，以便进行动力性、经济性能的评价。

Y C6J(140kW)外特性曲线图Pe随转速成正比关系，使用时，若要获得较大的功率，发动机转速应该高一些；而要发挥最大扭矩时，则适当地降低发动机转速，在1400转／分；要使发动机耗油率最小．就应该在最低点所对应的工况下工作，即在1400～1500转／分左右。

2柴油机使用转速的确定把转速保持在最大转矩转速与最小耗油率转速之间运转，虽然柴油发动机的经济性最好，转矩也最大，但柴油机的功率不能充分利用。

车辆行驶的快速性也不能充分发挥。

因此在选择柴油机的使用转速时，不仅要考虑柴油机的燃料经济性及动力性。

同时。

还要考虑车辆的行驶速度．即只有把转矩、功率和耗油率三者结合起来。

才能正确确定柴油发动机的使用转速。

根据这一原则，并且结合柴油机稳定工作的转速范围是在最大转矩转速和最大功率(标定功率)转速之间这一特点，一般把柴油机的使用转速选定在最大转矩转速与最大功率转速之间的某一转速。

第八章发动机特性了解：柴油机调速器的原理。

理解：发动机特性曲线变化的原因。

掌握：汽、柴油机特性曲线的意义，实验方法。

发动机性能指标随调整情况及运转工况而变化的关系称为发动机特性。

随调整情况而变化的关系称为调整特性，如点火调整特性、燃料调整特性、喷油调整特性。

随运转情况而变化的称为使用特性，如速度特性、负荷特性。

第一节发动机的速度特性进气门开度一定或油量调节机构位置一定，发动机的性能指标（Me 、Ne、ge）随转速而变化的关系称为发动机的速度特性。

节气门开度最大或油量调节机构位置最大时，发动机的速度特性称为全负荷速度特性，或外特性，其它称为部分负荷速度特性。

因为外特性代表发动机最高性能，以研究外特性为最重要。

一、汽油机的外特性1、Me曲线Me∝p e∝k1.ηv/α .ηi.ηm汽油机在节气门开度不变而转速变化时，α基本不变.1）从低速到中速①进气滞后角逐渐相当，ηv↑。

②涡流↑燃速↑；散热与漏气损失↓，ηi↑。

③机械损失略有↑，ηm略有↓。

所以，Me↑到最大。

2）中速到高速①进气滞后角太大，惯性未利用，ηv↓。

汽油机的外特性曲线②燃烧所占曲轴转角增大，ηi↓。

③机械损失↑很多，ηm↓很大。

所以，Me开始↓。

2、Ne曲线Ne ∝Me 、n1）低速到中速n ↑ Me↑所以Ne↑迅速。

2）中速到高速n ↑ Me缓慢↓所以Ne↑到最大。

3）高速后n↑少 Me↓很多，所以Ne↓。

3、ge曲线ge∝1/ηiηm中速，ηi最大ηm最大，所以ge最小。

二、柴油机的外特性当油量调节机构固定在标定功率循环供油量位置时的速度特性。

1、Me曲线Me∝∆g∙ηi∙ηm∆g：n↑喷油泵速度特性∆g↑中速较大ηi：中速最大ηm：中速较大所以，中速Me最大。

Me曲线较平坦：n↑↑∆g↑部分抵消ηi↓与ηm↓的影响。

2、Ne曲线Ne∝Menn↑ Me平坦，在一定的转速范围内，功率几乎与转速成正比增加，Ne↑。

3、ge曲线ge∝1/ηiηm中速，ηi最大ηm最大，所以ge最小。

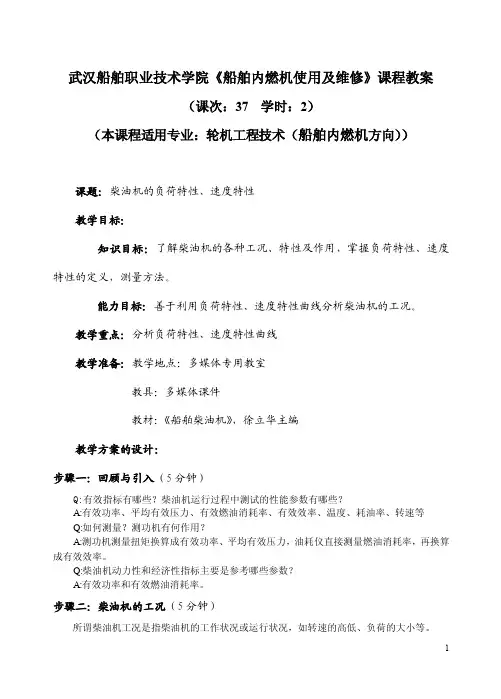

武汉船舶职业技术学院《船舶内燃机使用及维修》课程教案（课次：37 学时：2）（本课程适用专业：轮机工程技术（船舶内燃机方向））课题：柴油机的负荷特性、速度特性教学目标：知识目标：了解柴油机的各种工况、特性及作用，掌握负荷特性、速度特性的定义，测量方法。

能力目标：善于利用负荷特性、速度特性曲线分析柴油机的工况。

教学重点：分析负荷特性、速度特性曲线教学准备：教学地点：多媒体专用教室教具：多媒体课件教材：《船舶柴油机》，徐立华主编教学方案的设计：步骤一：回顾与引入（5分钟）Q:有效指标有哪些？柴油机运行过程中测试的性能参数有哪些？A:有效功率、平均有效压力、有效燃油消耗率、有效效率、温度、耗油率、转速等Q:如何测量？测功机有何作用？A:测功机测量扭矩换算成有效功率、平均有效压力，油耗仪直接测量燃油消耗率，再换算成有效效率。

Q:柴油机动力性和经济性指标主要是参考哪些参数？A:有效功率和有效燃油消耗率。

步骤二：柴油机的工况（5分钟）所谓柴油机工况是指柴油机的工作状况或运行状况，如转速的高低、负荷的大小等。

1）要求柴油机的转速n 始终不变或变化很小，而负荷可根据需要从零变化到最大。

柴油机带动发电机工作时，按这种工况工作。

2）要求柴油机的负荷和转速都能在一定的范围内变化，而它们之间的变化有一定的规律。

柴油机作主机带动螺旋桨工作时按此工况工作。

3）柴油机的负荷及转速都可以在较大的范围内各自任意变化，它们之间没有相互的依赖关系。

如船上用来带动应急空气压缩机或应急消防泵的柴油机以及陆上的车用柴油机都是属于这种工况。

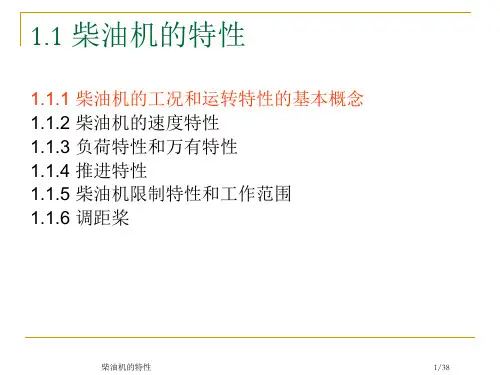

步骤三：柴油机的特性（5分钟）柴油机的主要性能指标和工作参数随工况而变化的规律叫柴油机的特性。

性能指标及工作参数之间的关系曲线就叫做柴油机的特性曲线。

柴油机的特性是柴油机固有的性能，是合理使用柴油机的重要依据，有以下作用： ①评价柴油机性能。

②确定柴油机工况。

③分析影响特性的状态。

④检测柴油机的状态。

步骤四：柴油机的负荷特性（35分钟）1．负荷特性曲线及其制取负荷特性是指柴油机在转速固定不变时，其主要性能指标及工作参数随负荷而变化的规律。
