目录一、仪器概述 (1)二、性能特点 (1)三、技术指标 (1)四、仪器测试的操作过程及功能说明 (2)1、测量原理框图及测试接线图 (2)2、测试操作步骤 (4)4、测试菜单详细解释 (6)5、测试过程中仪器自诊说明 (6)五、注意事项 (7)六、随机配件 (7)大型地网接地电阻测试仪一、仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、性能特点1、测量的工频等效性好。
测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。
本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。
基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。
4、功能强大。
可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。
全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
三、技术指标1、阻抗测量范围：0～5000Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％+0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：45、50、55、60、65Hz 单频45/55Hz 、55/65Hz 、47.5/52.5Hz 自动双变频7、输出电流：1---5A8、最大输出电压：400V9、测量线要求： 电流线铜芯截面积≥1.5mm2电压线铜芯截面积≥1.0mm210、供电电源：AC180～270V ，50/60Hz11、外形尺寸：440×350×21012、仪器重量：18kg四、仪器测试的操作过程及功能说明1、测量原理框图及测试接线图图1测量原理示意图R 0 回路电阻大约5～200ΩR x 测试电阻大约0～200ΩR f 标准电阻测量电流线D ：长度为地网对角线长度的3～5倍；线径：≥1.5mm 2测量电压线1：长度为0.618D ；线径： ≥1.0mm 2测量电压线2： 接被测地网测量接地线： 接被测地网。
一、概述大地网接地电阻测试仪是变电站等各种现场应用于对接地电阻及相关参数测试的高精度测试仪器。
该仪器具有体积小、重量轻、携带方便、抗干扰性能强、准确度高等特点。
仪器为一体化结构，内置变频电源模块，输出电源连续变频可调。
频率可变为45Hz 或55Hz，内置高速处理器核心，采用高端数字滤波技术，有效避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。
大量现场测试和用户使用情况表明，在运行变电站的恶劣电磁环境下进行接地网测试时，大地网接地电阻测试仪的测量数据准确稳定、重复性好，是大、中型接地网特性参数测量的理想仪器。
（详情点击进入官网或来电咨询）仪器主要具有如下特点：●全触摸超大液晶显示器操作简单，仪器配备了高端的全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。
轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。
●变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。
●DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了仪器本身的运算处理能力。
●全过程智能测控仪器在内部高性能处理核心的强力支持下，对整个测量过程当中的电流输出、电压采集以及频率变换等一系列复杂的运算步骤，快速自动的完成。
仪器可以自动判断电流回路的阻抗，并据此自动调节异频电源的输出电流值（最大输出电流为5A），无须人为干预，即可自动完成测试任务。
仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X。
●海量存储数据仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
●pc机数据处理仪器所测量的数据可以通过U盘导出，然后在pc机上查阅和管理相关数据。
目录一、概述 (2)二、性能特点 (2)三、技术指标 (3)四、仪器原理 (4)五、面板介绍 (5)六、测量接线 (6)七、操作步骤 (7)八、注意事项 (12)九、装箱清单 (12)附录一：接触电压、接触电位差的测试 (14)附录二：土壤电阻率的测量 (15)一、概述目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。
本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、性能特点1、测量的工频等效性好。
测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。
本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。
基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。
4、功能强大。
可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。
全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
三、技术指标1、测量范围：0～150Ω（含电流桩阻抗）2、分辨率：0.001Ω3、测量误差：±（读数×2％+0.002Ω）4、最大输出电压：AC 400V(45Hz、55Hz，双频，正弦波)5、最大输出电流：AC 5A(45Hz、55Hz，双频，正弦波)6、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A 一档，共9档。

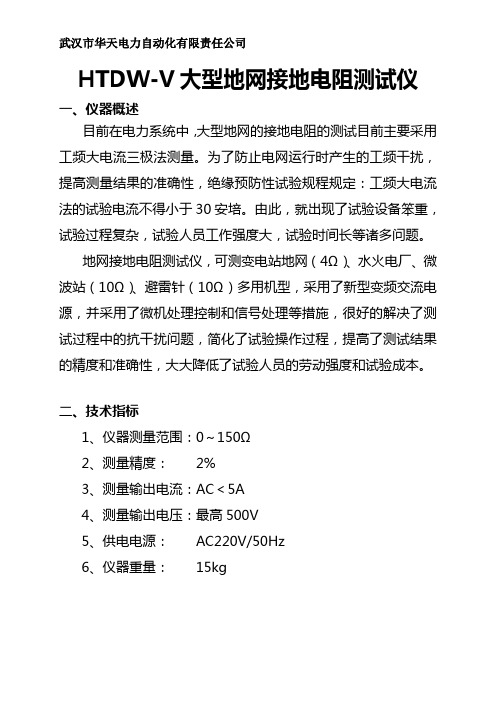

HTDW-V大型地网接地电阻测试仪一、仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
二、技术指标1、仪器测量范围：0～150Ω2、测量精度：2%3、测量输出电流：AC＜5A4、测量输出电压：最高500V5、供电电源：AC220V/50Hz6、仪器重量：15kg三、仪器测试的操作过程及功能说明1、测量原理框图及测试接线图图1测量原理示意图R 0 回路电阻大约5～200Ω R x 测试电阻大约0～150Ω R f 标准电阻测量电流线D ：长度为地网对角线长度的4～5倍；线径：≥1.5mm 2 测量电压线1：长度为0.618D ；线径： ≥0.8mm 2 测量电压线2： 接被测地网 测量接地线： 接被测地网。
测 试 电 源 输 出微 机信 号 处 理输出 控制R 0R xR f14 13 12 111091 72 84 35 6面板示意图1）打印机—打印测量数据。
2）显示器—128×64点阵液晶显示器，显示菜单和各种提示信息及测量结果。
3）向右键—选择菜单项，被选中项反白字体显示。
4）向上键—修改菜单内容，采用循环滚动方式。
5）向下键—修改菜单内容，采用循环滚动方式。
6）确认键—在“测试”选项上按此键进入测试状态。
7）高压允许开关—高压电源通电和关闭。
8）电源开关—整机电源的开启和关闭。
WJD-2大地网接地电阻测试仪使用说明书一、简介WJD-2大地网接地电阻测试仪采用先进的微处理器80C196作为内核，240X128大液晶作为显示，全中文界面，按键测量操作。
该测试仪内部采用稳定的程控电源、高精度的测试电路、独特的硬件和软件滤波，在地中流过的工频及其各次谐波的电流高达20A时，仪器也能完全消除其影响，因此能方便准确地测量接地网的接地电阻和电抗。
该测试仪依据计量检定规程JJG366-86接地电阻表的规定，完全符合计量标准技术指标。
与传统的电压电流法和其他测试仪相比，WJD-2接地电阻测试仪抗干扰能力强，放线强度小，测量过程简便，测量精度高。
是测量地网接地电阻的理想设备。
二、仪器特点1）由于测量电流仅为0.２Ａ左右，故对电流极引线没有特殊要求。
与传统的测量方法相比，极大地减轻了布线强度。
2）该测试仪采用异频法测量，测试频率跟随地网干扰电压的变化而变化。
另外采用硬件的锁相倍频和软件的FFT算法，以及独特的硬件电路和软件滤波，在干扰信号是测量信号几百倍时，也能准确地测量电网的接地电阻和电抗。
这对于地中干扰电流较大的地网，特别是运行中的发电厂及变电站等大、中型地网特别适用。
3）仪器采用的软件算法除了可以消除测量信号中的干扰外，还可以将阻性分量和感性分量分离开，完全消除引线自感和互感的影响，得到地网的准确接地电阻值。
4）该测试仪采用稳定的程控电源，在电流、电压辅助接地电阻高达2000Ω时，也能准确的测量。
因此不必为如何减小辅助接地电阻而大费周折。
5）该测试仪测量时注入地网中的测量电流仅为０.２Ａ左右，对变电站等的安全运行没有任何影响。
6）仪器在每次测量开始时，都要进行自校验，自动修正由于电流极电阻变化、温度变化、元件参数发生改变时仪器引入的误差，测量数据准确可靠。
7）仪器在自校验和测量时会显示流入地中电流的波形和电压极对地电压的波形，以及测量时电压极对地电压的放大倍数等信息，使整个测量过程尽在掌握之中。
专利名称：一种大地网接地电阻测试仪专利类型：实用新型专利
发明人：杨向征
申请号：CN202023046334.2
申请日：20201217
公开号：CN215641514U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型涉及电阻测试设备技术领域，且公开了一种大地网接地电阻测试仪，包括防护箱和电阻测试仪本体，所述防护箱的底端侧壁开设有矩形通孔，且矩形通孔的孔壁活动连接有侧板，所述侧板的内壁固定连接有伸缩杆，所述伸缩杆的侧壁与防护箱的内壁固定连接，所述伸缩杆的移动端外壁固定连接有滚动轴承，所述滚动轴承的外壁固定连接有转杆，所述转杆的杆壁固定连接有U形块。
本实用新型使大地网接地电阻测试仪具有太阳能充电功能，保障电阻测试仪在室外能够持续工作，提高了电阻测试仪使用的持续可靠性，以及能够保障测试工作的进度，也能够使大地网接地电阻测试仪具有缓冲功能，同时提高了电阻测试仪运输移动的安全性。
申请人：西安恒讯电力科技有限公司
地址：710065 陕西省西安市高新区唐兴路利君明天第2幢1单元7层10702室
国籍：CN
代理机构：西安吉盛专利代理有限责任公司
代理人：吴建龙
更多信息请下载全文后查看。
大型地网测试仪
FS3042
概述
大型地网接地电阻测试仪，主要用途是测试大型地网的接地电阻。
可测变电站地网、水火电厂、微波站、避雷针接地电阻。
主要用途
场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。
采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。
系统输出功率大(2-20KW)，电压高(0-1000V)，输出电流大(0-50A)，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
产品别称
也称大地网接地电阻测试仪，变频大电流接地阻抗测试仪，大型接地网接地阻抗测试系统、接地装置特性参数测试系统、大地网接地阻抗测试仪，接地阻抗测试仪，变频抗干扰接地阻抗测试仪、变电站接地网接地特性参数测试仪、变频大电流多功能接地阻抗测试仪等
技术参数
1.仪器测量范围：0～150Ω
2.测量精度：2%
3.测量输出电流：AC≤5A
4.测量输出电压：最高400V±10%
5.供电电源：AC220V ±10%，50±0.5Hz
6.仪器重量：6kg。
JYDW大型地网接地电阻测试仪一、概述在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
JYDW大型地网接地电阻测试仪，采用了新型信号电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
二、技术指标1、仪器测量范围：0～15Ω2、测量精度：3%3、测量输出电流：AC＜3A4、测量线要求：≥Φ1.2mm25、供电电源：AC220V/50HZ6、仪器重量：8kg三、仪器测试的操作过程及功能说明1、测量原理框图1及测试接线图2R0R xR 0 回路电阻4～100ΩR x\ 测试电阻0～15ΩR f 标准电阻图2 测试接线图测量电流线D ：长度为地网对角线长度的2～5倍；测量电压线：长度为0.168D ；测量接地线：接被测地网。
2、测试操作步骤1） 按测量接线图（2）选好地桩后接线，开始测量过程。
2） 检查连线无误后，给仪器接上AC220V/50HZ 电源，对仪器进行通电。
3） 按测量键，开始测量（测试过程中，液晶屏显示“正在测试，请等待……”）4） 仪器测试结束后，显示测试结果后，记录测试数据（本仪器可多次重复测量）5） 关掉仪器电源后，拆除连线，测试过程结束。
3、仪器测试过程中故障诊断说明1） 若仪器显示“回路电阻偏大”，则说明“电流输出连线”与“电流极”地桩接触不良或地桩太少，需增加地桩，减少回路电阻。
2） 仪器显示“超过重量”，即为所测电阻大于15Ω。
3） 仪器显示“接地极、电流极接线错误”即为电流线或接地线未连好。
4） 若仪器显示“电压极连线错误”则可能电压线未连上。
LMR-0402EIV异频大地网接地电阻测试仪一、仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
LMR-0402EIV大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、主要功能特点1符合规程要求仪器符合《JJG 984-2004接地导通电阻测试仪检定规程》和《DL/T 475-2006接地装置特性参数测量导则》，适用于发电厂、变电站、配电站、建筑物等在建或运行接地系统的测试。
2抗干扰能力强仪器采用的变频抗干扰技术，能将工频干扰抑制到万分之一以下。
同时又采用5A大电流测量，这种情况下可以基本忽略干扰的存在。
3数据准确性高仪器采用了全数字信号处理技术，测量数据准确、可靠、稳定。
采用标准四极法测量，消除了导线引起的测量误差。
4操作简单大屏幕液晶显示，菜单操作。
全自动测量：启动仪器后缓速加压、自动测量、快速降压、显示数据并自动打印。
能存储255组测量数据并支持PC操作。
仪器体积小重量轻，便于携带。
测试线带有线轮，收放线方便。
5支持发电机供电仪器可使用50Hz、60Hz系统或发电机供电。
目录一、安全规则及注意事项 (2)二、简介 (3)三、技术指标 (3)五、操作方法 (5)1、开关机操作 (5)2、三线法测试接地阻抗 (5)3、二线法回路阻抗测试 (6)4、土壤电阻率测试 (7)5、接触电压、接触电位差的测试 (8)6、跨步电压、跨步电位差测试 (8)7、测量地表电位梯度分布 (9)8、数据查询和删除 (9)9、背光控制 (9)六、仪表检定 (10)七、装箱清单 (10)一、安全规则及注意事项感谢您购买了本公司大地网接地电阻测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的安全规则及注意事项。
✧本仪表根据IEC61010安全规格进行设计、生产、检验。
✧任何情况下，使用本仪表应特别注意安全。
✧测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。
✧注意本仪表机身的标贴文字及符号。
✧使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
✧测量前，确认导线的连接插头都已紧密地插入仪表接口内。
✧测量时，请勿晃动测试线或突然断开或短路，以免影响正常测量。
✧测量过程中，严禁接触裸露导体及正在测量的回路。
✧由于输入输出端子、测试柱等均有可能带电压，插拔测试线、电源插座时，可能会产生电火花！✧请勿在易燃性场所测量，火花可能引起爆炸。
✧仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
✧请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
✧请不要频繁开启关闭关本机，开关机需要有5~10秒缓冲时间。
✧请在220V/50Hz供电环境下使用，如用排插延长电源要确保排插电流大于15A方可使用。
✧注意本仪表所规定的测量范围及使用环境。
使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
✧由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
✧仪表及手册中的“”安全警告标志，使用者必须严格依照本手册内容进行安全操作。
变频抗干扰接地阻抗测试上海大帆变频抗干扰接地阻抗测试专业研发生产厂家。
测试接地电阻、接地阻抗、接触电压、跨步电压、场区地表电位梯度等一套涵括。
功能全面、抗干扰强。
变频抗干扰接地阻抗测试系列产品可分为：DF9000大型地网变频大电流接地特性测量系统，DF910K大型地网变频大电流接地阻抗测量系统，DF902K变频抗干扰接地阻抗测量仪。
1、DF9000大型地网变频大电流接地特性测量系统：系统输出功率大（2-20KW）,电压高（0-1000V）,输出电流大（0-50A）。
精确测量接地阻抗，接地电抗，接地电阻，接触电压，跨步电位差，场区地表电位梯度，接触电压，接触电位差，跨步电压，转移电位，导通电阻，土壤电阻率等参数，可全面测量大型地网的各项特性参数，完全满足新版DL/T475-2006《接地装置特性参数测量导则》的要求。
2、DF910K大型地网变频大电流接地阻抗测量系统：系统输出功率大（5-20KW）,输出电压（0-1000V）,输出电流（0・50A）。
精确测量接地阻抗，接地电阻，接触电位差，接地电抗，导通电阻，土壤电阻率等参数。
3、DF902K变频抗干扰接地阻抗测量仪：系统输出功率2kW,输出电压（0-200-400V）.测试输出电流（0-10A）。
精确测量接地阻抗，接地电阻，接地电抗，导通电阻，土壤电阻率等参数。
可满常规接地网的测量。
变频抗干扰接地阻抗测试是主要用于精确测量大型接地网特性参数的软硬件系统，主要功能：精确测量接地电阻，接地阻抗，接地电抗,场区地表电位梯度，接触电位差，接触电压, 阿步电位差, 步电压, 土壤电阻率，转移电位，接地引下线导通电阻，地网电流分布情况等参数.1.精确测量大型接地网接地阻抗、接地电阻、接地电抗；2.精确测量大型接地网场区地表电位梯度；3.精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压；4.精确测量大型接地网转移电位；5.测量接地引下线导通电阻；6.测量土壤电阻率变频抗干扰接地阻抗测试：也称大地网接地电阻测试仪，变频大电流接地阻抗测试仪，大型接地网接地阻抗测试系统、接地装置特性参数测试系统、大地网接地阻抗测试仪，接地阻抗测试仪等DF9000变频大电流多功能地网接地特性测量系统一、概述DF9000变频大电流多功能地网接地特性测量系统是上海大帆电气有限公司和上海交通大学联合研制的最新成果，主要用于精确测量大型接地网特性参数的软硬件系统，系统主要功能：精确测量接地阻抗, 接地电阻、接地电抗，场区地表电位梯度，接触电压，跨步电压，土壤电阻率，地网电流分布情况等参数。
我国的电力基本建设发展很快，随着系统额定电压等级的提高，高电压、大容量的变电所日益增多，出现了许多大型、超大型的接地网。
接地网的工作状况直接关系到人身安全、电力设备和电力系统的安全运行。
科学合理地测试接地网的各种特性参数，准确评估接地网的安全状态，对确保电力系统的安全可靠运行和变电站工作人员的人身安全具有十分重要的意义。
之前受测试设备技术水平的限制，对于接地网的测试往往仅局限于测量接地电阻的大小。
实际上对于大型地网，“接地电阻”呈现出较明显的“复数阻抗”性质，即包含电阻分量、电抗分量，所以应当采用“接地阻抗”的概念取代“接地电阻”。
另外，接地阻抗也不是判断接地网是否安全为唯一指标。
如在高土壤电阻率地区，欲降低变电所地网的接地阻抗值，不仅十分困难，而且往往很不经济、也很不合理。
而在低土壤电阻率地区，即使地网的接地阻抗值达到了电力行业标准DL/T621-1997 "交流电气装置的接地”规定的要求，变电所内的接触电压和跨步电压，也不一定处处都能满足人身安全和设备安全的要求。
随着人们对地网科学认识和评判水平进一步提高，不能仅以接地阻抗作为接地系统的安全判据已成为行业专家共识。
在电压等级较高的电力系统中，单相接地故障电流显著增大。
众多行业专家认为，对于大型地网来说，应把对“接触电压”和“跨步电压”的要求提到首要上来。
这样，无论从保证人身安全和设备安全、还是从经济技术指标方面考虑，都会更加适用与合理。
至于接地阻抗的绝对值，根据变电所当地的具体土壤条件，可以而且应当允许在一定的范围内变动。
所以，新版DL/T475-2006《接地装置特性参数测量导则》规定了要测量“场区地表电位梯度”，“接触电压”，“跨步电压”等项目。
利用工频信号对大型地网的接地阻抗进行准确测量，历来是个难题。
除了人工劳动强度大之外，更为麻烦的是，难以排除地网中杂散电流对测量结果所带来的干扰影响，测试结果的可信度大大降低。
同时, 为提高信噪比需采用大电流方式测量，DL/T475-2006规定采用工频方式测量电流不小于50A,现场准备工作多，劳动强度大，且不安全，也无法测量接触电压，跨步电压等参数。
DF9000变频大电流多功能地网接地特性测量系统通过对接地网注入一个异于工频的电流，有效地避免了50Hz及其它干扰信号引起的测量误差，可精确、经济、安全的测量接地网接地阻抗，接触电压，跨步电压，场区地表电位梯度等参数，同时使得测量过程变得方便而安全。
DF9000变频大电流多功能地网接地特性测量系统主要包括：大功率变频信号源、耦合变压器、高精度多功能选频万用表、Rogowski线圈及其它附件等组成。
二、系统主要技术特点☆采用军用电子对抗数字滤波技术，抗干扰能力极强。
（关键性能）选频特性尖锐，通频带土0.3Hz。
实测200V的干扰在±lHz偏频测1=1g=l m i量引起的误差低于O.lmV,干扰抑制能力达到万分之一以上，远胜于部 分进口仪器百分之几的抗干扰能力，保证了测试精度。
系统还单独增 加设计有50Hz 陷波器，可完全滤除50Hz 工频干扰。
☆系统输出功率大(2.20KW),电压高(0-1000V),输出电流大 (0-50A)彻底解决了同类设备输出功率和电压偏小，现场难以升流的问题。
目 前的地网测量设备大多功率偏小，如较常见的设备输出为100V/5A(500W),150V/10A(1500W)o 由于输出功率和输出电压较小，现场大 多难以产生足够的电流，实际远远无法达到设备标称的试验电流(如5A),很多情况下被测信号变得很小而难以准确测量。
本系统的大功率(5.20KW)信号源可保证产生足够大的回路电流，提高信噪比, 可准确测量接触电压，跨步电压等微小量。
☆逐点步进精确选频测试，非误差较大的双点变频。
本系统采用40-70HZ 步进1Hz 多点变频测试，克服了双点变频法的 局限性，从而可得接地系统的频率特性。
能明确发现和剔除因同频 谐波干扰而产生的测量坏值，测量结果更加符合实际值。
部分仪器受 技术限制，使用精度较低的简单LC 滤波电路加简单软件处理，选择 与工频偏差较远的双点变频(如40/60HZ )，其抗干扰效果、测量精度 和数据可重复性有待验证，并可能受特 定频率干扰信号的影响。
双点变频测量不是地网抗干扰测量的理想方法。
☆可准确测量接地阻抗，跨步电位差，接触电位差，土壤电阻率, 场区地表电位分布，地网电流分布等参数。
☆同时测量指定频率下的电压、电流大小，及电压电流之间的相位 差，自动计算出接地阻抗及其中电阻分量，电抗分量。
☆有独立的高精度选频电压表，内置人体模拟电阻，可方便的测量 皓步电压，接触电压。
☆自动转换量程。
采用高级增益编程放大技术，保证了在高低量程 范围的测量精度，无需手动换挡，简单方便。
☆各量程可分别进行校准，保证了精度。
☆可外接Rogowski线圈（罗氏线圈，柔性电流互感器），方便现场不断开导体测量电流。
并可自动识别多个不同量程的线圈。
☆高稳定度的变频源，纯正弦波输出，保证了测试结果的等效性, 并有过压、过流和过热等保护功能。
☆大屏幕显示测试数据，一键鼠标式旋钮，傻瓜式操作。
☆可保存2000组以上数据，与计算机联机上传数据，方便分析处理。
带SD数据存储卡，可很方便的下载数据。
☆内置可充电电池，可连续工作8小时以上。
三、系统总体参数■电源电压：AC220V 或380V, 50Hz■输出功率：10KW （2KW-20KW可选，可定制）■输出电压：0〜600V或1000V （可定制）■测试输出电流：0〜50A■频率调节范围：45-65HZ步进频率：1Hz抗干扰能力：通频带±0.3Hz,衰减＞80dB/Hz测量范围：0.001〜1000。
分辩率：imQ测量精度：1.0级使用环境温度：・20°C〜+50°CDF-910K变频大电流多功能接地阻抗测量系统一、概述DF-910K变频大电流多功能接地阻抗测量系统，是上海大帆电气有限公司和上海交通大学联合研制的产品，系统由：DF910K变频接地阻抗测量仪，隔离变压器，和导通测量仪及其他附件组成。
主要功能：精确测量接地阻抗、接地电阻，接地电抗，导通电阻和土壤电阻率。
该系统采用当前最先进的数字滤波选频测量技术，具有超强的抗干扰能力，彻底消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；输出纯正弦波大功率信号做为测试电源，输出功率达10KW,双点或多频点采集数据，特别适用于地网接地阻抗的测量。
该系统测量数据精确稳定，抗干扰能力强，数据可重复性好,处于国内领先水平。
二、设备主要技术特点☆采用军用电子对抗数字滤波技术，抗干扰能力极强。
（关键性能）选频特性尖锐，通频带土0.5Hz。
实测200V的干扰在±lHz下测量引起的误差低于O.lmV,干扰抑制能力达到百万分之一以上，远胜于部分进口仪器百分之几的抗干扰能力，保证了测量精度，测量数据可重复。
☆可多点精确选频测试由于采用了具有超强抗干扰能力的数字滤波技术，设备可采用与工频很接近的多点频率进行测量，如（47,49,51,53Hz等）。
如采用与工频偏差较远的双点变频（如40, 60Hz, 30Hz, 120Hz等），其测试结果与工频测试结果的等效性有待研究。
☆系统输出功率10KW,电压O-IOOOV,电流0-20A,对于测量各种大小地网可保证现场能产生足够的测试电流。
我们知道，回路电流等于电压除以电阻。
为了保证产生足够的电流，设备必须能提供足够高的电压和功率。
如设备额定输出为5A, 100V,总功率500W,在大多现场测量时是远远达不到5A电流值的, 有时甚至只能产生数百毫安电流。
对于大型地网强干扰的环境下，这样小的测试电流根本无法保证测量的准确性。
本设备输出电压高（1000V）,功率大（10KW）,可保证现场产生足够的电流，保证测量结果的准确性和可重复性。
☆功能多，可测量接地阻抗，接地电阻，电抗，土壤电阻率。
☆系统自动转换量程。
采用高级增益编程放大技术，保证了在高低量程范围的测量精度，无需手动换挡，简单方便。
☆各量程可分别进行校准，保证了精度。
