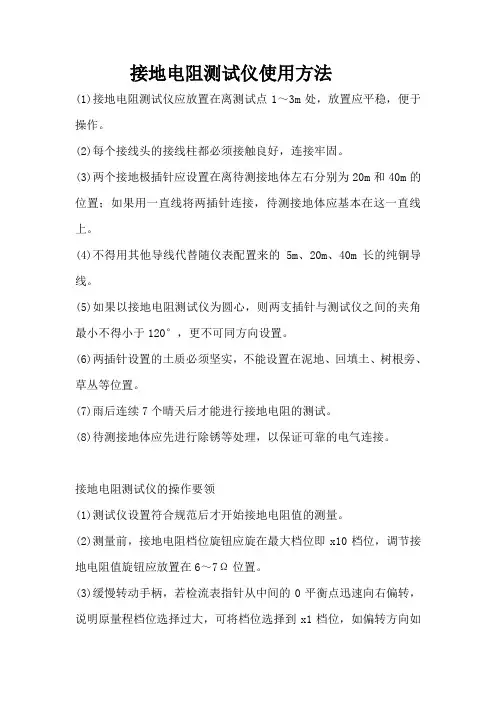

接地电阻测试仪的使用

接地电阻测试仪使用方法(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。

(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。

(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。

(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

(3)缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0。

1档位。

(4)通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。

如果检流表指针缓慢向左偏转，说明接地电阻旋钮所处在的阻值小于实际接地阻值，可缓慢逆时针旋转，调大仪表电阻指示值。

(5)如果缓慢转动手柄时，检流表指针跳动不定，说明两支接地插针设置的地面土质不密实或有某个接头接触点接触不良，此时应重新检查两插针设置的地面或各接头。

(6)当检流表指针缓慢移到0平衡点时，才能加快仪表发电机的手柄，手柄额定转速为120转／分。

严禁在检流表指针仍有较大偏转时加快手柄的旋转速度。

接地电阻测试仪操作规程范本操作规程：接地电阻测试仪一、导言接地电阻测试仪是用来测试各种电气设备接地电阻的专用仪器，本操作规程旨在规范接地电阻测试仪的使用流程，保证测试结果的准确性和测试人员的安全。

二、测试前的准备1. 确保测试设备完好无损，仪器上的电缆、接头、夹子等部件应无断裂、脱落等情况；2. 检查测试仪上的电池电量，确保电量充足；3. 检查测试仪的显示屏，确保屏幕完好无损；4. 确定测试仪的测试范围和测试对象，根据需要选择合适的测试电流档位；5. 确保测试环境安全，无明显的电磁干扰或其他外部因素干扰。

三、测试操作步骤1. 将测试仪连接至待测试设备的接地点。

2. 打开测试仪的电源开关，确保仪器正常启动。

3. 设置测试仪的测试电流档位，根据测试对象的特点和要求选择合适的档位。

4. 按下测试仪上的测试按钮，开始进行测试。

等待测试仪显示出稳定的测试结果。

5. 记录测试结果，包括接地电阻的数值和测试时的环境参数等。

6. 对于需要多次测试的情况，可以进行多次测试并取平均值，以提高测试结果的准确性。

7. 测试完毕后，关闭测试仪的电源开关。

四、注意事项1. 在操作过程中要保持仪器的稳定性，不得随意移动或摇晃测试仪。

2. 确保测试仪与待测试设备的接地点良好接触，不得存在松动或不良接触等情况。

3. 在进行测试时，不得有其他电气设备的工作状态与被测设备存在干扰。

4. 严禁在强电场或带电设备附近进行测试，以免造成安全事故。

5. 在测试过程中，如发现异常情况或仪器故障，应立即停止测试并排除故障。

6. 遵守测试仪器的使用说明和维护要求，保证仪器长期有效使用。

五、维护与保养1. 使用完毕后，及时清理测试仪上的灰尘和污渍，保持仪器干净整洁。

2. 定期检查测试仪的电池电量，保证电量充足。

3. 不得私自拆卸或更换测试仪的重要部件，如有需要，应联系专业人员进行维修。

4. 定期进行仪器的校准与检测，保证测试结果的准确性。

5. 将测试仪存放在干燥、通风、无腐蚀性气体的环境中，避免日晒、雨淋和摔落。

接地电阻测试仪操作规程一、操作方法1 如图⑴、⑵所示，将被测接地级Eí与电位探测针Pí和电流接地探测针Cí成直线排列，彼此相距20米，且电位探测针Pí应插于接地级Eí与电流探测针Cí之间，Pí和Cí插入地下 0.5～。

2 使用专用导线将Eí、Pí和Cí分别与仪表相应端钮相连。

图⑴三端钮式图⑵四端钮式3 将仪表放在水平位置上，检查检流计指针是否在中心线上，若未指在中心线上，则用零位调整器将其调整到中心线位置。

4 将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时旋动“测量标度盘”，使检流计的指针平衡（置于中心线上）。

5 当检流计的指针接近中心线时，加快发电机摇把的转速（达到120转/分），再调整“测量标度盘”，使指针指于中心线上。

6 如果“测量标度盘”的读数小于1，应将“倍率标度”置于较小的倍数，再重新调整“测量标度盘”，以得到正确的读数。

7 当检流计的指针完全平衡在中心线上以后，用“测量标度盘”的读数乘以“倍率标度”的倍数，即为所测电阻值。

二、注意事项1摇测绝缘电阻过程中，转速由慢逐渐到快摇动手柄，不得忽快忽慢，以免指针摆动过大而引起误差。

2 如果检流计灵敏度过高，则使电位探测针Pí插入土中浅一些；如果检流计灵敏度过低，则沿电位探测针Pí和电流探测针Cí注水，使其湿润。

3 测量时，接地线路应与被保护的设备断开，以便获得准确的测量数据。

4 当接地极Eí和电流探测针Cí之间的距离大于20米时，电位探测针Pí可插在离Eí、Cí之间的直线几米以外，此时测量误差可以不计，但Eí、Cí之间的距离小于20米时，则应将电位探测针Pí正确的插于Eí和Cí的直线中间。

5 如果在测量探测针附近有与被测接地极相连的金属管道或电缆，则整个测量区域的电位将产生一定的均衡作用，从而影响测量结果。

接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。

大电流发生器为低电压、大电流干式变压器。

适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。

2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。

3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。

4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。

5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。

接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。

2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。

3、被测地极附近不能有杂散电流和已极化的土壤。

4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。

5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。

6、连接线应使用绝缘良好的导线，以免有漏电现象。

7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。

8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。

9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。

10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。

接地电阻测试仪使用方法接地电阻测试仪使用方法(图文教程)(1)使用接地电阻测试仪准备工作1)熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。

2)备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。

3)将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。

(2)使用接地电阻测试仪测量步骤1)将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm，如下图所示。

接地电阻测试使用图解:a)实际操作 b)等效原理2)将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下:用最短的专用导线将接地体与接地测量仪的接线端“E1”(三端钮的测量仪)或与C2、”短接后的公共端(四端钮的测量仪)相连。

用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。

用余下的长度居中的专用导线将距接地体?m的测量探针(电位探针)与测量仪的接线端“P1”相连。

3)将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。

4)将“倍率标度”(或称粗调旋钮)置于最大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。

5)当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r,min以上，同时调整“测量标度盘”，使指针指向中心线。

6)若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。

此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

7)计算测量结果，即R地,“倍率标度”渎数ד测量标度盘”读数。

接地电阻测试仪操作规程、步骤和使用方法1.连接仪器测试线：按照下图所示连接测试线〔粗线接电流输出端口，细线接电阻检测端口〕。

2.接通仪器电源，按下电源开关，预热5分钟。

3.按要求选择测试量程开关，一般选择600mΩ档。

4.将电流旋钮逆时针旋至零位，然后将两组测试夹相互短路。

5.根据需要选择手动测试或定时测试〔手动测试时定时开关为"关"，自动定时测试时定时开关为"开"〕。

6.检查条件设定无误后，按动"启动"按钮，测试灯亮，调节"电流调节"旋钮至所选择的电流值〔一般为12A〕。

7.将"预置/测试"开关置于"预置"状态，调节"报警电阻调节"电位器，预置报警电阻值为500mΩ。

〔需要有电流输出的情况下，才可预置报警电阻值〕。

8.预置报警电阻调节好后，按动"复位"按钮，切断输出电流，同时将"电流调节"旋钮旋至zui小，将短接的测试夹分开。

9.测试前点检：将测试夹短接，调节电流旋钮至电流值，断开测试夹，仪器发出报警则点检合格，否则不合格。

10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动"启动"按钮，"测试"灯亮，调节"电流调节旋钮"至所需的电流值，读下显示屏显示电阻数值。

测试中当被测物的接地区域电阻大于所设定〔500mΩ〕报警的值，仪器即发出断续声光报警，此时判定被测灯具接地电阻不合格。

如需停止测试则按动"复位"键〔定时测试时，时间到后仪器自动切断电源〕，"测试"指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量。

11.如需继续测量相同产品请重复第9步即可，如需测试其它产品请重复3～9步骤，无需测量请关机。

接地电阻测试仪操作规程
一、使用方法：
1.接通仪表电源，将电源开关由"关"置成"开"，预热5～10分钟；
2．将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸露部分；
3．按下仪器的测试键，仪器所显示数值即为该支架接地电阻值；
4．需做另一台样品试验时，按步骤2～3重复进行；
二、注意事项：
1.不要在放有易燃易爆品的地方使用仪表；
2．打开电源前确保仪表已可靠接地；
3．试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试仪表认定电流故障自动停止测试；
4．证测试夹弹性良好，否则会引起测量误差；
5．测试电流大于29A，测试仪认为电流故障，报警并自动停止测试；
6．保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳定后再读数； 7．作前必须看懂使用说明书，有不明之处要咨询技术人员；
8．表出现故障，请咨询技术人员，不得随意打开机箱；
9．每次开机必须预热10分钟，否则不能保证其准确度。

接地电阻测试仪的操作规程一、操作前的准备工作1.确保接地电阻测试仪的电源充足，并检查电池电量是否足够。

2.检查设备的连接线是否完好，没有断裂或损坏。

3.确认测试场地的接地系统是否符合安全要求，并检查是否有任何外部干扰源。

二、接地电阻测试仪的操作步骤1.将测试仪的电源线插入电源插座，并打开仪器的电源开关。

2.将测试仪的测量线连接到接地设备或接地系统上，确保线缆连接紧固可靠。

3.选择适当的测量范围和测量模式，根据实际情况选择直流或交流模式。

4.按下开始测试的按钮，等待测试仪显示出结果。

在测试过程中保持设备的稳定，避免任何不必要的干扰。

5.记录测量结果，并与规定的安全要求进行比较。

如果测试结果不合格，应及时采取措施修复或更换接地系统。

6.测试完成后，关闭测试仪的电源开关，并将电源线从插座上拔出。

三、注意事项1.在进行接地电阻测试时，应确保测试仪的工作环境干燥、通风良好，并且没有任何易燃、易爆的气体。

2.在测试过程中，避免触摸测试设备的导线和接地系统的导体，以免触电或造成其他危险。

3.在选择测量范围时，应根据实际情况确定，并确保其能够覆盖到测试对象的电阻范围。

4.需要注意的是，虽然接地电阻测试仪能够提供比较准确的测试结果，但仪器本身也存在一定的误差，因此应在多次测试后取平均值来判断接地系统的电阻值。

5.进行测试之前，应仔细阅读并理解测试仪器的使用说明书，确保正确操作，避免误操作导致的危险。

四、维护保养1.定期检查测试仪的电源线、连接线和导线是否损坏，如有损坏应及时更换修复。

2.定期清理测试仪器的外壳，确保仪器的散热良好，防止灰尘或污垢影响测试结果。

3.不使用测试仪时，应将其存放在干燥、通风的地方，避免受潮或受到任何外部物体的碰撞。

以上就是接地电阻测试仪的操作规程，希望能对大家在使用过程中提供帮助。

在进行任何测试之前，应确保自身安全，并根据实际情况选择合理的测试方法和设备。

接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器，用于评定接地设施的可靠性和安全性。

正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要，下面将介绍接地电阻测试仪的使用方法及注意事项。

一、接地电阻测试仪的使用方法：1.准备工作：（1）检查仪器：先检查接地电阻测试仪的外观是否完好，测量笔是否正常，连接线是否良好，仪器灵敏度是否正常。

（2）接线准备：将仪器红黑测量笔与接线柱连接。

（3）接地电阻测试仪功能选择：根据实际需要选择要测量的电阻范围。

（4）电源准备：将接地电阻测试仪连接至电源，确保电源电压与仪器要求的电压一致。

2.开机检查：（1）启动仪器：将电源开关拨到ON位置。

（2）待仪器开机完毕后，仪器进行自检并显示实时电流泄漏值。

（3）检查显示：仪器显示是否正常，显示数值是否处于合理范围内。

3.拨动功能选择开关：（1）根据实际需要选择相应的接地电阻测量区间：比如10Ω，100Ω，1000Ω等。

（2）选择仪器的自动测量模式或者手动测量模式。

4.测量接地电阻：（1）将黑色测量笔连接至计量装置（如接地线或电缆端子），红色测量笔连接至地表或接地体。

（2）按下“测试”按钮，测量笔顶端的铁锥将自动输入电压，进行测量。

（3）仪器显示测试结果，可以通过记录仪器显示的电阻值来进行记忆。

5.校准：（1）每次使用接地电阻测试仪前都需要进行校准，保证仪器的测量结果准确可靠。

（2）根据仪器说明书中给出的操作步骤进行校准。

二、接地电阻测试仪的注意事项：1.测量前确保安全：（1）确认测量区域无高压存在。

如有高压设备，需关闭并确保降压完全。

（2）测量前将测量装置和周围设备的电源关闭，以免引起测量误差或电器设备损坏。

2.选择合适的测量手段：（1）选择零线电阻束（如较大接地电阻）时，应采用端子式接地电阻测量仪表。

（2）选择电缆电阻束（如较小接地电阻）时，应采用外置电流源接地电阻测量仪表。

3.正确接线：（1）测量用钢管接入终端应接地牢固，保证电阻稳定。

接地电阻测试仪器使用手册1. 简介本使用手册旨在为用户提供接地电阻测试仪器的正确使用指南和操作说明。

请在使用前仔细阅读本手册，并遵循相关安全提示。

2. 操作步骤2.1 准备工作在操作接地电阻测试仪器之前，请确保以下准备工作已完成：- 检查电阻测试仪器的电源是否正常；- 将测试仪器连接到地线；- 确保测试仪器的探头干净、无损坏。

2.2 测试接地电阻遵循以下步骤进行接地电阻测试：1. 将测试仪器的电源打开，并确保仪器已完全启动。

2. 将测试探头与待测试的接地点连接。

3. 调整测试仪器的参数设置，如测试电流、测试时间等。

遵循相关标准或要求进行设置。

4. 按下测试按钮，开始测试。

5. 在测试完成后，记录测试结果。

注意事项：- 若测试结果超出预定范围，可能存在接地故障或不良连接。

请检查并修复问题后重新测试；- 测试时应注意保持测试仪器的稳定，并避免外界干扰；- 遵循测试仪器的维护保养要求，保持仪器的良好状态。

3. 安全提示使用接地电阻测试仪器时，请遵循以下安全提示：- 在测试过程中，确保操作人员穿戴适当的个人防护装备；- 避免在潮湿的环境中使用测试仪器；- 不要将测试仪器暴露在高温、高湿度或腐蚀性气体等恶劣环境中；- 在不使用测试仪器时，及时将其断电并储存于干燥、通风良好的环境中。

4. 维护保养为确保接地电阻测试仪器的正常运行和准确性，建议进行定期的维护保养：- 清洁仪器表面和探头，避免灰尘或污垢的积聚；- 定期校准测试仪器，以保持其准确性。

以上为接地电阻测试仪器使用手册的简要内容说明。

如需了解更详细的操作方法，请参阅设备制造商提供的详细说明书或与专业人员进行咨询。

祝您测试顺利！。
