龙源冷却公司从事电站空冷系统设计与研发，提供直接空冷系统和间接空冷系统的整体或部分系统的设计。

根据蒸汽和空气热交换方式的不同，电站空冷系统分为直接空冷系统和间接空冷系统。

其中，间接空冷系统又分为表面式空冷系统和混合式空冷系统。

直接空冷系统主要由空冷散热器、轴流风机组、大直径排汽管道、凝结水箱、散热器清洗等系统组成。

间接空冷系统有哈蒙式（表凝式）间接空冷系统和海勒式（混合式）间接空冷系统两种，表凝式间接空冷系统主要由表面式凝汽器、钢制空冷散热器、百页窗、循环水泵、空冷塔以及充氮保护、循环水加药、系统补充水、散热器清洗等系统组成。

海勒系统主要由混合式(喷射式)凝汽器、装有全铝制的福哥型冷却三角(散热器)的空冷塔以及循环水泵和用以回收水能的水轮发电机、循环水加药、系统补充水、散热器清洗等系统构成。

空冷凝汽器系统空冷凝汽器系统全铝福哥型空冷凝汽器系统
空气输送系统循环水系统带回收能量水轮机的循环水系统
排汽管道系统充、排水系统充、排水系统
凝结水收集系统稳压补水系统补充水系统
抽真空系统充氮保护系统空冷散热器清洗系统
空冷凝汽器清洗系统空冷散热器清洗系统尖峰冷却器系统
空冷凝汽器喷雾冷却系统空冷散热器喷雾冷却系统电气系统
电气系统电气系统仪表和控制系统
仪表和控制系统仪表和控制系统空冷塔空气输送系统
钢结构平台空冷塔空气输送系统。

发电厂间接空冷系统防冻措施分析发布时间：2022-10-10T09:09:26.138Z 来源：《中国电业与能源》2022年6月11期作者：李振鹏[导读] 在我国西北地区“富煤缺水”的资源分布情况下，间接空冷系统在西北地区火电厂得到大力推广和发展，然而间接空冷系统在冬季极端低温天气情况下运行或投退过程中面临较严峻的防冻形势，李振鹏山西京能发电有限公司，山西，临县，033200）摘要：在我国西北地区“富煤缺水”的资源分布情况下，间接空冷系统在西北地区火电厂得到大力推广和发展，然而间接空冷系统在冬季极端低温天气情况下运行或投退过程中面临较严峻的防冻形势，以下从间接空冷系统设计、配置、安装、运行、管理等方面考虑，提出空冷系统冬季防冻的措施和建议。

关键词：间接空冷系统；海勒式间接空冷系统；哈蒙式间接空冷系统；防冻 Power plant indirect air cooled system frostproof measure analysis Li Zhen PengShanxi jingneng lvlin power,Linxian, 033200 Abstract: “Rich has not lacked the water” in our country northwest area in the resources distributed situation, the indirect air cooled system obtains the vigorously promotion and the development in northwest local thermoelectric power station, however the indirect air cooled system moves in the winter extreme low temperature weather situation or throws draws back in the process faced with the stern frostproof situation, the following from indirect aspects and so on air cooled system design, disposition, installment, movement, management considered, proposes the air cooled system winter frostproof measure and the suggestion. Key word: Indirect air cooled system; Heyler type indirect air cooled system; Harmon type indirect air cooled system; Frostproof1空冷系统介绍目前我国应用与火力发电厂的空冷系统分为直接空冷系统、带表面凝汽器的间接空冷系统（简称哈蒙式间接空冷系统）和带混合式凝汽器的间接空冷系统（简称海勒式间接空冷系统）。

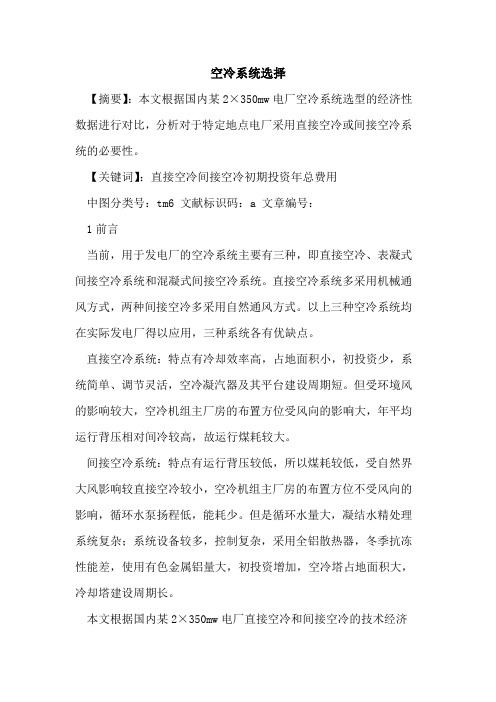

空冷系统选择【摘要】：本文根据国内某2×350mw电厂空冷系统选型的经济性数据进行对比，分析对于特定地点电厂采用直接空冷或间接空冷系统的必要性。

【关键词】：直接空冷间接空冷初期投资年总费用中图分类号：tm6 文献标识码：a 文章编号：1前言当前，用于发电厂的空冷系统主要有三种，即直接空冷、表凝式间接空冷系统和混凝式间接空冷系统。

直接空冷系统多采用机械通风方式，两种间接空冷多采用自然通风方式。

以上三种空冷系统均在实际发电厂得以应用，三种系统各有优缺点。

直接空冷系统：特点有冷却效率高，占地面积小，初投资少，系统简单、调节灵活，空冷凝汽器及其平台建设周期短。

但受环境风的影响较大，空冷机组主厂房的布置方位受风向的影响大，年平均运行背压相对间冷较高，故运行煤耗较大。

间接空冷系统：特点有运行背压较低，所以煤耗较低，受自然界大风影响较直接空冷较小，空冷机组主厂房的布置方位不受风向的影响，循环水泵扬程低，能耗少。

但是循环水量大，凝结水精处理系统复杂；系统设备较多，控制复杂，采用全铝散热器，冬季抗冻性能差，使用有色金属铝量大，初投资增加，空冷塔占地面积大，冷却塔建设周期长。

本文根据国内某2×350mw电厂直接空冷和间接空冷的技术经济比较选型分析，对同规模电厂的空冷系统选型进行探讨。

2 空冷技术分析1）直接空冷系统直接空冷系统亦称为acc系统，它是指汽轮机的排汽引入室外空冷凝汽器内直接用空气来冷凝。

其工艺流程为汽轮机排汽通过大直径的排气管道引至室外的空冷凝汽器内，布置在空冷凝汽器下方的轴流冷却风机驱动空气流过冷却器外表面，将排汽冷凝为凝结水，凝结水再经泵送回汽轮机的回热系统。

2）混合式凝汽器间接空冷系统（海勒式heller）混合式凝汽器间接空冷系统（海勒式）主要由混合式（喷射式）凝汽器和装有福哥型散热器的空冷塔构成。

循环冷却水在凝汽器内与汽轮机排汽直接接触混合进行热交换，将其冷凝；受热的循环冷却水大部分在空冷塔散热器（冷却三角）内与空气进行热交换，将冷却水冷却以使其重新循环利用，极少部分进入汽轮机回热系统。

神华神东电力新疆准东五彩湾电厂运行实习队培训课件二0一一年十一月六日目录第一章间接空冷系统 (3)第一节间接空冷系统简介 (3)第二节哈蒙式间接空冷系统及流程 (8)第三节哈蒙式间接空冷系统主要设备及作用 (9)第四节哈蒙式间接空冷系统启动控制技术 (14)第五节哈蒙式间接空冷系统的危险点分析 (18)第六节哈蒙式间接空冷系统正常运行监视及巡检项目 (18)第七节哈蒙式间接空冷系统的冻结机理与防冻措施 (22)第八节哈蒙式间接空冷系统的事故处理 (26)第一章间接空冷系统第一节间接空冷系统简介兴建大容量火电厂需要充足的冷却水源，而在却水地区兴建大容量火力发电厂，就需要采用新的冷却方式来排除废热。

发电厂采用翅片管式的空冷散热器，直接或间接用环境空气来冷凝汽轮机的排气，成为发电厂空冷。

研究空冷新装置及其使用的一系列技术，称作发电厂空冷技术，采用空冷技术的冷却系统称为空冷系统，采用空冷系统的汽轮发电机组简称空冷机组。

采用空冷系统的发电厂称为空冷电厂。

发电厂空冷技术也是一种节水型火力发电技术。

发电厂空冷系统也称干冷系统。

它是相对于常规发电厂湿冷系统而言的。

常规发电厂的湿式冷却塔是把塔内的循环水以“淋雨”方式与空气直接接触进行交换的，其整个过程处于“湿”的状态，其冷却系统称为湿冷系统。

空冷发电厂的空冷塔，其循环水与空气是通过散热器间接进行热交换的，整个冷却系统处于“干”的状态，所以空冷塔又称为干式冷却塔或干冷塔。

因为大多数大电厂的冷却系统都是常规的湿冷系统，所以在不需要与空冷系统相区别，前者的冷却系统不必特别指出是“湿冷系统”。

当前，用于发电厂的空冷系统主要有三种，即直接空冷系统、带喷射式(混合)凝汽器的间接空冷系统和带表面式凝汽器的间接空冷系统。

一、直接空冷系统直接空冷系统，又称空气冷凝系统。

直接空冷是指汽轮机的排气直接用空气来冷凝，空气与蒸汽间进行热交换。

所需冷却空气，通常由机械通风方式供应。

直接空冷的冷凝设备称为空冷凝汽器。

简介间接空冷系统，间接空冷系统指混合式凝汽器的间接空冷系统（海勒式间接空冷系统）和具有表面式凝汽器间接空冷系统（哈蒙式间接空冷系统）及其它。

(a)直接空冷系统——系利用机械通风使汽轮机排汽直接在翅片管式空冷凝汽器中凝结，一般由大管径排汽管道、空冷凝汽器、轴流冷却风机和凝结水泵等组成；(b)带表面式凝汽器的间接空冷系统——亦称哈蒙系统，由表面式凝汽器、空冷散热器、循环水泵以及充氮保护系统、循环水补充水系统、散热器清洗等系统与空冷塔构成。

该系统与常规的湿冷系统基本相仿，不同之处是用空冷塔代替湿冷塔，用密闭式循环冷却水系统代替敞开式循环冷却水系统，循环水采用除盐水。

2资料一、机械通风直接空冷系统（ACC）该系统亦称为ACC系统，它是指汽轮机的排汽直接用空气来冷凝，空气与蒸汽间进行热交换，其工艺流程为汽轮机排汽通过粗大的排气管道至室外的空冷凝汽器内，轴流冷却风机使空气流过冷却器外表面，将排汽冷凝成水，凝结水再经泵送回锅炉。

其优点有：⑴不需要冷却水等中间介质，初始温差大。

a* |& a⑵设备少，系统简单，占地面积少，系统的调节较灵活。

其缺点有：⑴真空系统庞大在系统出现泄漏不易查找漏点，易造成除氧器、凝结水溶氧超标。

⑵采取强制通风，厂用电量增加。

⑶采用大直径轴流风机噪声在85分贝左右，噪声大。

⑷受环境风影响大。

二、表面式间接空冷系统表面式凝汽器间接空冷系统的工艺流程为：循环水进入表面式凝汽器的水侧通过表面换热，冷却凝汽器汽侧的汽轮机排汽，受热后的循环水由循环水泵送至空冷塔，通过空冷散热器与空气进行表面换热，循环水被空气冷却后再返回凝汽器去冷却汽轮机排汽，构成了密闭循环。

带表面式凝汽器的间接空冷系统，与海勒式间接空冷系统所不同的是冷却水与汽轮机排汽不相混合，进行表面换热，这样可以满足大容量机组对锅炉给水水质较高的要求。

该系统与常规的湿冷系统基本相同，不同之处是用空冷塔代替湿冷塔，用不锈钢凝汽器代替铜管凝汽器，用除盐水代替循环水，用密闭式循环冷却水系统代替敞开式循环冷却水系统。

空冷系统介绍摘要：电厂采用空冷系统可以大幅度降低电厂耗水量，在节水方面有显著的效果，因而空冷机组得到了越夹越多的应用。

本文以2X3OOM机组为例介绍了直接空冷系统及其控制；以2X200M机组为例介绍了间接空冷系统及其控制。

一、概述空冷系统主要指汽轮机的排汽通过一定的装置被空气冷却为凝结水的系统，它与常规湿式冷却方式（简称湿冷系统）的主要区别是避免了循环冷却水在湿塔中直接与空气接触所带来的蒸发、风吹损失以及开式循环的排污损失，消除了蒸发热、水雾及排污水等对环境造成的污染。

由于空冷方式用空气直接冷却汽轮机排汽或用空气冷却循环水再间接冷却汽轮机排汽构成了密闭的系统，所以在理论上它没有循环冷却水的上述各种损失，从而使电厂的全厂总耗水量降低80%左右。

用于电厂机组末端冷却的空冷系统主要有直接空冷系统和间接空冷系统，间接空冷系统又分为带表面式凝汽器和带混合式凝汽器的两种系统。

三种空冷方式在国际上都得到广泛的应用，技术均成熟可靠，在国际上三种空冷方式单机容量均已达到600MW我国目前己有60OMV直冷机组投运，两种间冷方式在国内运行机组均为200MW。

采用空冷机组大大减少了电厂耗水，为水源的落实和项目的成立提供了便利条件。

特别对缺水地区，有着重要的意义。

内蒙古地区煤资源丰富，近几年投产的机组，基本都采用了空冷系统，而且大部分为直接空冷系统。

二、空冷系统2.1 直接空冷系统电厂直接空冷系统是汽机的排汽直接用空气冷却，汽机排出的饱和蒸汽经排汽管道排至安置在室外的空冷凝汽器中，冷凝后的凝结水，经凝结水泵升压后送至汽机回热系统，最后送至锅炉。

电厂直接空冷系统主要包括以下系统: 空冷凝汽器(ACC，Aircooledcondenser) ，空气供给系统、汽轮机排汽管道系统、抽真空系统、空冷凝汽器清洗系统、空冷凝汽器平台及土建支撑。

蒸汽从汽轮机出来，经过蒸汽管道流向空冷凝汽器，由蒸汽分配管道间空冷冷凝器分配蒸汽。

目前直接空冷凝汽器大多采用矩形翅片椭圆管芯管的双排、三排管和大口径蛇形翅片的单排管。

解答湿冷、空冷、烟塔合一、三塔合一优缺点电厂汽轮机做功后的乏汽，需经汽轮机凝汽设备冷却为凝结水，凝结水泵将凝水送入回热系统，对水进行回热利用并循环加热。

按冷却方式，冷却系统可以分为湿式冷却系统(水冷系统)和干式冷却系统(空气冷却系统)两大类。

湿冷（水冷）：湿式冷却系统即水冷系统，有开式冷却系统和闭式冷却系统两种。

湿式-开式冷却系统：以江、河、湖、海和水库的水作为冷却水的供水系统。

水资源充沛的地区多采用开式冷却系统。

河水经循环水泵抽入凝汽器中作为冷却水对汽轮机排汽进行凝结，冷却水吸收热量后直接排放入河水中。

缺点：夏季高温期，排水温度较高，对环境产生热污染，生态平衡易受到破坏。

湿式-闭式冷却系统：冷却水在凝汽器与冷却塔之间进行循环的冷却方式。

适用于：水资源不太充沛的地区，闭式冷却系统应用较多。

缺点：闭式冷却系统冷却水的表面蒸发和排污约占全厂耗水量的65%以上，耗水量大，易形成和其他国民经济部门争水的现象；过度的耗水，导致区域性水资源供需矛盾突出；甚至使生态环境遭到永久性破坏。

干冷（空冷）：干式冷却系统即空冷系统，分为直接空冷系统和间接空冷系统两种。

直接空冷系统：直接空冷系统是指汽轮机的排汽直接用空气来冷凝，空气与蒸汽间进行热交换。

所需冷却空气，通常由机械通风方式供应。

直接空冷所用的空冷凝汽器是由外表面镀锌的椭圆形钢管外套翅片的若干个管束组成的。

汽轮机排汽通过粗大的排汽管道送到室外的空冷凝汽器内，轴流冷却风机使空气流过散热器外表面，将排汽冷凝成水，凝结水再经泵送回汽轮机的回热系统。

大型机组的空冷凝汽器通常在紧靠汽机房A列柱外侧，与主厂房平行的纵向平台上布置若干单元组，其总长度与主厂房长度基本一致。

每个单元组由按一定比例的主凝器和分凝器组成“人”字形排列结构，并在其下部设置多台大直径轴流风机。

直接空冷系统的特点是设备少，系统简单，防冻性能好，占地少，通过对风机转速调节或投切风机可灵活调节空气量，基建投资相对较低。
