发电机组间接空冷技术

发电机组间接空冷技术

PAGE 3
Available Types of Dry Cooling Systems
> 传统的空冷凝汽器(ACC) 传统的空冷凝汽器(ACC (ACC
PAGE 4
Available Types of Dry Cooling Systems
> ACC案例 案例: 案例 > 漳山 2x600 MW 火电厂 漳山:
PAGE 13
Arguments in Detail / 1
> 铜川华能电厂。 铜川华能电厂。
PAGE 14
Arguments in Detail / 1
> GROOTVLEI， 200 MW 火电厂—间接空冷机组----表面式凝汽器 GROOTVLEI， 火电厂—间接空冷机组-------表面式凝汽器
> 在世界范围内,人们对水资源的需求在不断上升,但有限的水资源;限制 在世界范围内,人们对水资源的需求在不断上升,但有限的水资源; 了工业用水的需求,促使人们在各个领域尽其所能的节约用水. 了工业用水的需求,促使人们在各个领域尽其所能的节约用水. > 电力是人们在现代生活中不可取少的部分,而发电用水对水资源都造成 电力是人们在现代生活中不可取少的部分, 了极大的浪费. 了极大的浪费. > 解决发电过程中水资源的浪费和缺水地区建电站的问题: 解决发电过程中水资源的浪费和缺水地区建电站的问题: > 空冷技术,是解决这一问题的有效措施, 无论是即将新建的电厂,还是原 空冷技术,是解决这一问题的有效措施, 无论是即将新建的电厂, 有旧厂的改造, 有旧厂的改造,空冷技术的广泛应用对解决当前水资源的危机是一个切 实可行的办法. 实可行的办法.
PAGE 10
Advantages of the SPX IDCT System

间接空冷培训

间接空冷培训
--打开#1、2传送泵出口阀； --打开#1、2补给水泵出口阀； --打开膨胀水箱补水电动门； --启动#1、2传送泵； --膨胀水箱水位大于750mm后，停止#1、2传送泵，维持膨 胀水箱水位； --储水箱水位大于2950mm，关闭储水箱补水电动调门； --当膨胀水箱水位大于750mm，储水箱水位大于2950mm时， 循环水系统注水完成；
表面式间接空冷系统
管束长6m，两个管束以约60°夹角组成一 个冷却三角的两面，另一面设置调节进风量 的百叶窗。管束参数如下： 圆型铝管长轴 ×短轴×壁厚（mm）：6000 X 133 X 2666 ， 管束横向间距3.3mm。翅片尺寸 LXBXH （mm）： 133 X 666 X ~0.3
表面式间接空冷系统
间接空冷塔夏季运行措施：
1. 机组在夏季高温时段运行时，应严格控制机组 背压，必要时通过限制机组负荷，留出约20kpa的 背压裕度，防止再高温环境条件下，由于气候等干 扰因素背压严重恶化跳机； 2.大风天气要加强对扇区循环水出水温度的监视， 一旦由于风向、风力的原因使得迎风面扇区出水温 度升高，应立即关小该扇区对应的百叶窗的开度， 必要时要提前降低机组负荷；
间接空冷塔夏季运行措施：


在夏季来临之前，要对所有扇区冷却三角进行一次至 两次清洗，以保证冷却三角的清洁，提高其散热效果， 冷却三角清洗的操作步骤：
用移动式三角架冲洗泵进行冲洗； --将冷却三角架清洗设备安装在靠近冷却塔入口的冷却三角架 上； --用挠性软管，将三角架冲洗泵出口管接到三角架清洗设备的 进水短管上； --由值班人员开启三角架清洗阀门，然后启动冲洗泵； --由操作人员在三角架的顶部，通过移动清洗架，对冷却三角 进行冲洗； --一个冷却三角架的清洗过程大约需要5分钟。三角架清洗完 毕，停止冲洗泵； --根据第一个冷却三角的冲洗办法，冲洗其他三角架；

2024空冷岛的工作原理ppt参考课件

2024空冷岛的工作原理ppt参考课件

空冷岛的工作原理ppt 参考课件•空冷岛基本概念及作用•空冷岛组成结构介绍•工作原理详解•性能评价与选型建议目•运行维护与故障排除方法•发展趋势与前景展望录CHAPTER空冷岛基本概念及作用空冷岛定义与分类定义分类发电厂中应用场景适用于水资源匮乏地区在水资源紧张或缺乏的地区，采用空冷技术可以大大节约水资源，降低发电成本。

适用于高温、干燥环境在高温、干燥的环境下，空冷岛的散热效果更好，可以确保汽轮机的正常运行。

适用于大容量机组随着机组容量的增大，对冷却系统的要求也越来越高。

空冷岛作为一种高效的冷却方式，可以满足大容量机组的冷却需求。

节能减排意义节约水资源01减少环境污染02提高能源利用效率03CHAPTER空冷岛组成结构介绍散热器类型材质选择布局方式030201散热器部分风机部分风机类型驱动方式布局方式支架和连接部件连接方式支架类型部件之间采用螺栓连接、焊接等连接方式，确保连接牢固可靠。

防腐处理仪表配置配置温度表、压力表、流量计等仪表，实时监测空冷岛运行状态。

控制系统空冷岛控制系统包括温度控制、风速控制、水位控制等，实现自动化运行和监控。

数据采集与传输采用传感器和数据采集系统，实现远程实时监控和数据传输。

控制系统及仪表CHAPTER工作原理详解空气循环过程描述环境空气被吸入空冷岛01空气在空冷岛内循环02降温后的空气排出空冷岛03热量传递方式分析对流换热辐射换热传导换热关键参数影响因素探讨环境温度环境温度的高低直接影响空冷岛的散热效果，环境温度越高，散热效果越差。

风速与风向风速和风向的变化会影响空气在空冷岛内的流动和散热效果，合理布置进排风口和考虑当地风向条件是提高散热效果的关键。

散热器材质与结构散热器的材质和结构直接影响其传热性能和使用寿命，选用合适的材质和结构形式是提高空冷岛性能的重要措施。

热流体参数热流体的温度、流量和成分等参数对空冷岛的散热效果也有重要影响，需要合理控制这些参数以保证空冷岛的正常运行。

间接空冷系统资料

间接空冷系统资料

THபைடு நூலகம்热 TMCR( TRL 阻塞背 效率验 最大连 （铭牌 压工况 收况） 续工况) 工况）
14.5 13.5 30
3
12
12
28
6.5
827.38 886 940.2 863.77
69710 69710 69710 47600
空冷系统主要保护装置
出现下列情况之一循环泵自动停运 • 系统中无水循环； • 安全放水伐开启； • 循环泵电机掉闸； • 电机或泵的保护动作；
系统运行方式
• 当空冷塔冷却段部分或全部停运放水后， 为防止系统内表面受氧化腐蚀，设置充氮 保护系统。氮气管路与储水箱顶部相连， 并通过膨胀水箱溢流管，散热器顶部连通 管组成充氮保护管道系统 。
间接冷却系统图
空冷系统启、停和运行维护
• 机组启动时，冷却系统将以空冷却（泄水状态） 启动，两旁路阀开启，循环水通过两个旁路阀进 行循环，也就是旁路运行。在旁路运行成功以后， 扇区将会被一个接一个的充水（一般为对称充水， 充水时先开出水阀15秒后开进水阀），在冷却塔 的任一个部分的五个扇区中有四个扇区充满水后， 旁路阀开始自动关闭，当五个扇区全部充满水后 旁路阀关闭。扇区充满水后，及时开启百叶窗。 冬季机组启动，当循环水温大于规定值及二台循 环泵运行，才能投入散热器运行。控制散热器充 水时间在60-80秒，防止充水速度太慢而结冰。
空冷系统主要保护装置
出现下列情况之一安全排水伐自动开启 • 环境温度低于＋5℃时，冷却水系统中无
水循环； • 环境温度低于+5℃时, 主冷水管道中水温
低于12℃。 下列情况下，运行的扇形段自动排水 • 扇形段出口温度低于12℃。 • 环境温度低于＋5℃时，扇形段内无水循

直接空冷与间接空冷

直接空冷与间接空冷

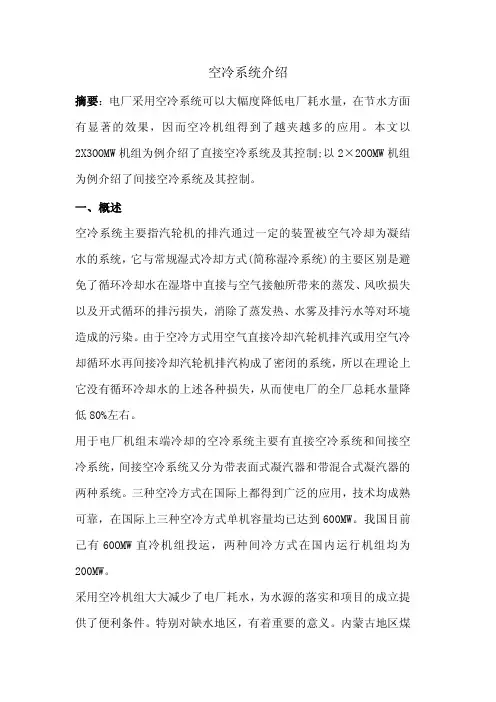

空冷系统介绍摘要：电厂采用空冷系统可以大幅度降低电厂耗水量，在节水方面有显著的效果，因而空冷机组得到了越夹越多的应用。

本文以2X3OOMW机组为例介绍了直接空冷系统及其控制;以2×2OOMW机组为例介绍了间接空冷系统及其控制。

一、概述空冷系统主要指汽轮机的排汽通过一定的装置被空气冷却为凝结水的系统，它与常规湿式冷却方式(简称湿冷系统)的主要区别是避免了循环冷却水在湿塔中直接与空气接触所带来的蒸发、风吹损失以及开式循环的排污损失，消除了蒸发热、水雾及排污水等对环境造成的污染。

由于空冷方式用空气直接冷却汽轮机排汽或用空气冷却循环水再间接冷却汽轮机排汽构成了密闭的系统，所以在理论上它没有循环冷却水的上述各种损失，从而使电厂的全厂总耗水量降低80%左右。

用于电厂机组末端冷却的空冷系统主要有直接空冷系统和间接空冷系统，间接空冷系统又分为带表面式凝汽器和带混合式凝汽器的两种系统。

三种空冷方式在国际上都得到广泛的应用，技术均成熟可靠，在国际上三种空冷方式单机容量均已达到600MW。

我国目前己有60OMW直冷机组投运，两种间冷方式在国内运行机组均为200MW。

采用空冷机组大大减少了电厂耗水，为水源的落实和项目的成立提供了便利条件。

特别对缺水地区，有着重要的意义。

内蒙古地区煤资源丰富，近几年投产的机组，基本都采用了空冷系统，而且大部分为直接空冷系统。

二、空冷系统2.1直接空冷系统电厂直接空冷系统是汽机的排汽直接用空气冷却，汽机排出的饱和蒸汽经排汽管道排至安置在室外的空冷凝汽器中，冷凝后的凝结水，经凝结水泵升压后送至汽机回热系统，最后送至锅炉。

电厂直接空冷系统主要包括以下系统:空冷凝汽器(ACC，Aircooledcondenser)，空气供给系统、汽轮机排汽管道系统、抽真空系统、空冷凝汽器清洗系统、空冷凝汽器平台及土建支撑。

蒸汽从汽轮机出来，经过蒸汽管道流向空冷凝汽器，由蒸汽分配管道间空冷冷凝器分配蒸汽。

间接空冷系统(专业组)解析

间接空冷系统(专业组)解析

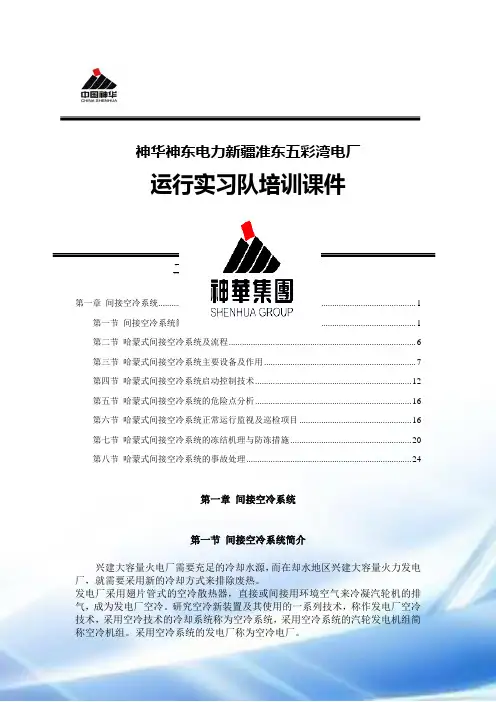

神华神东电力新疆准东五彩湾电厂运行实习队培训课件二0一一年十一月六日目录第一章间接空冷系统 (3)第一节间接空冷系统简介 (3)第二节哈蒙式间接空冷系统及流程 (8)第三节哈蒙式间接空冷系统主要设备及作用 (9)第四节哈蒙式间接空冷系统启动控制技术 (14)第五节哈蒙式间接空冷系统的危险点分析 (18)第六节哈蒙式间接空冷系统正常运行监视及巡检项目 (18)第七节哈蒙式间接空冷系统的冻结机理与防冻措施 (22)第八节哈蒙式间接空冷系统的事故处理 (26)第一章间接空冷系统第一节间接空冷系统简介兴建大容量火电厂需要充足的冷却水源，而在却水地区兴建大容量火力发电厂，就需要采用新的冷却方式来排除废热。

发电厂采用翅片管式的空冷散热器，直接或间接用环境空气来冷凝汽轮机的排气，成为发电厂空冷。

研究空冷新装置及其使用的一系列技术，称作发电厂空冷技术，采用空冷技术的冷却系统称为空冷系统，采用空冷系统的汽轮发电机组简称空冷机组。

采用空冷系统的发电厂称为空冷电厂。

发电厂空冷技术也是一种节水型火力发电技术。

发电厂空冷系统也称干冷系统。

它是相对于常规发电厂湿冷系统而言的。

常规发电厂的湿式冷却塔是把塔内的循环水以“淋雨”方式与空气直接接触进行交换的，其整个过程处于“湿”的状态，其冷却系统称为湿冷系统。

空冷发电厂的空冷塔，其循环水与空气是通过散热器间接进行热交换的，整个冷却系统处于“干”的状态，所以空冷塔又称为干式冷却塔或干冷塔。

因为大多数大电厂的冷却系统都是常规的湿冷系统，所以在不需要与空冷系统相区别，前者的冷却系统不必特别指出是“湿冷系统”。

当前，用于发电厂的空冷系统主要有三种，即直接空冷系统、带喷射式(混合)凝汽器的间接空冷系统和带表面式凝汽器的间接空冷系统。

一、直接空冷系统直接空冷系统，又称空气冷凝系统。

直接空冷是指汽轮机的排气直接用空气来冷凝，空气与蒸汽间进行热交换。

所需冷却空气，通常由机械通风方式供应。

直接空冷的冷凝设备称为空冷凝汽器。

间接空冷系统

间接空冷系统
• 塔内还布置有5个地下储水箱和2个高位水 箱。
• 在间冷系统投运前将其管道及空冷器中充 满水，停运.检修时也可通过排水管将空冷 器中的水排空。充水，排水系统由储水箱、 补水泵（流量40 m3/h、扬程60 m）、充水 泵（流量550 m3/h、扬程50 m）充水管道、 高位膨胀水箱、排水管道和阀门组成。储 水箱的容积(2000 m3)能满足存储所有空冷 器排水的要求。空冷塔内还设有冷热水管
Байду номын сангаас冷系统启、停和运行维护
• 机组正常运行时通过启、停一台循环泵和 调节百叶窗开度来调节循环水的出水温度。 如果环境温度较低造成凝汽器的真空太低， 接近汽轮机阻塞背压值时，间冷塔需通过 减少一台循泵运行和关闭部分百叶窗来降 低散热能力。冬季运行时（环境温度小于 5℃），投入保护运行模式，
空冷系统启、停和运行维护
系统运行方式
• 当空冷塔冷却段部分或全部停运放水后， 为防止系统内表面受氧化腐蚀，设置充氮 保护系统。氮气管路与储水箱顶部相连， 并通过膨胀水箱溢流管，散热器顶部连通 管组成充氮保护管道系统 。
间接冷却系统图
空冷系统启、停和运行维护
• 机组启动时，冷却系统将以空冷却（泄水状态） 启动，两旁路阀开启，循环水通过两个旁路阀进 行循环，也就是旁路运行。在旁路运行成功以后， 扇区将会被一个接一个的充水（一般为对称充水， 充水时先开出水阀15秒后开进水阀），在冷却塔 的任一个部分的五个扇区中有四个扇区充满水后， 旁路阀开始自动关闭，当五个扇区全部充满水后 旁路阀关闭。扇区充满水后，及时开启百叶窗。 冬季机组启动，当循环水温大于规定值及二台循 环泵运行，才能投入散热器运行。控制散热器充 水时间在60-80秒，防止充水速度太慢而结冰。
空冷系统主要保护装置

间接空冷系统课件(专业组)

间接空冷系统课件(专业组)

神华神东电力新疆准东五彩湾电厂运行实习队培训课件二0一一年十一月六日目录第一章间接空冷系统 (1)第一节间接空冷系统简介 (1)第二节哈蒙式间接空冷系统及流程 (6)第三节哈蒙式间接空冷系统主要设备及作用 (7)第四节哈蒙式间接空冷系统启动控制技术 (12)第五节哈蒙式间接空冷系统的危险点分析 (16)第六节哈蒙式间接空冷系统正常运行监视及巡检项目 (16)第七节哈蒙式间接空冷系统的冻结机理与防冻措施 (20)第八节哈蒙式间接空冷系统的事故处理 (24)第一章间接空冷系统第一节间接空冷系统简介兴建大容量火电厂需要充足的冷却水源，而在却水地区兴建大容量火力发电厂，就需要采用新的冷却方式来排除废热。

发电厂采用翅片管式的空冷散热器，直接或间接用环境空气来冷凝汽轮机的排气，成为发电厂空冷。

研究空冷新装置及其使用的一系列技术，称作发电厂空冷技术，采用空冷技术的冷却系统称为空冷系统，采用空冷系统的汽轮发电机组简称空冷机组。

采用空冷系统的发电厂称为空冷电厂。

发电厂空冷技术也是一种节水型火力发电技术。

发电厂空冷系统也称干冷系统。

它是相对于常规发电厂湿冷系统而言的。

常规发电厂的湿式冷却塔是把塔内的循环水以“淋雨”方式与空气直接接触进行交换的，其整个过程处于“湿”的状态，其冷却系统称为湿冷系统。

空冷发电厂的空冷塔，其循环水与空气是通过散热器间接进行热交换的，整个冷却系统处于“干”的状态，所以空冷塔又称为干式冷却塔或干冷塔。

因为大多数大电厂的冷却系统都是常规的湿冷系统，所以在不需要与空冷系统相区别，前者的冷却系统不必特别指出是“湿冷系统”。

当前，用于发电厂的空冷系统主要有三种，即直接空冷系统、带喷射式(混合)凝汽器的间接空冷系统和带表面式凝汽器的间接空冷系统。

一、直接空冷系统直接空冷系统，又称空气冷凝系统。

直接空冷是指汽轮机的排气直接用空气来冷凝，空气与蒸汽间进行热交换。

所需冷却空气，通常由机械通风方式供应。

直接空冷的冷凝设备称为空冷凝汽器。

海勒式空冷系统介绍演示文稿

海勒式空冷系统介绍演示文稿

直接接触式喷射凝汽器
• 凝汽器的壳体采用具有一定强度的钢结 构制成。冷却水由联箱（即“水室”） 布水，通过喷嘴将冷却水喷射到凝汽器 室中。通过这些喷嘴和凝汽器冲击板， 就可以在凝汽器中形成水膜，水膜可以 保证良好的热传输效率和除氧效果。凝 汽器的壳体被焊接到了连接管上，连接 管通过一个膨胀接头与汽轮机的短管连 通。相应地，凝汽器由滑动支架支撑。
• 控制逻辑会根据每个扇段上的这些测量仪采集以下信号： • a. 扇段平均出水温度。这是防冻保护的第一级。 • b. 扇段出水温度低于16 °C (三取二逻辑) 。这是防冻
的第二级。 • c. 扇段出水温度低于12 °C (三取二逻辑) 。这是防冻
总体温度控制
• 温度控制功能组可以通过三角百叶窗叶 片的开和关对冷却塔的冷却进风进行调 节。
• 温度控制功能组在自动控制模式下运行 时，通过逻辑控制可以对充满水扇段的 百叶窗执行打开和关闭。而功能组在手 动控制模式下运行时，操作人员可以对 任何扇段百叶窗执行打开和关闭。
总体温度控制
• 温度控制功能组的自动运行有四种不同 模式：
• 夏季运行模式 • 冬季运行模式 • 保护运行模式 • 同步运行模式
总体温度控制
• 温度控制功能组在至少单台泵运行，选 择功能组自动控制模式，同时至少一个 扇段充满水时进行初始化。
• 运行模式取决于实际环境空气温度，这 个环境空气温度通过三个模拟温度测量 仪得出。
总体温度控制
• 运行模式取决于实际环境空气温度，这个环境 空气温度通过三个模拟温度测量仪得出。
• 现EGI公司已归属于德国GEA公司。
福哥式全铝热交换器的优点
– 铝的换热效果要明显强于钢，所以换热面积更小 – 气侧自有的抗腐蚀性（通过表面处理得到提高） – 更轻的重量 – 最少的沉淀物，易于清洗 – 在铝-管和铝-翅片间保持良好的金属连接 – 超过30年的使用寿命 – 热交换器表面的组装采用全部冷过程处理（无焊接

循环水间接空冷系统PPT50页

循环水间接空冷系统PPT50页

60、人民的幸福是至高己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
循环水间接空冷系统
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克

间接空冷系统

间接空冷系统
间接空冷系统
空冷系统启、停和运行维护
• 机组正常运行时通过启、停一台循环泵和 调节百叶窗开度来调节循环水的出水温度。 如果环境温度较低造成凝汽器的真空太低， 接近汽轮机阻塞背压值时，间冷塔需通过 减少一台循泵运行和关闭部分百叶窗来降 低散热能力。冬季运行时（环境温度小于 5℃），投入保护运行模式，
间接空冷系统

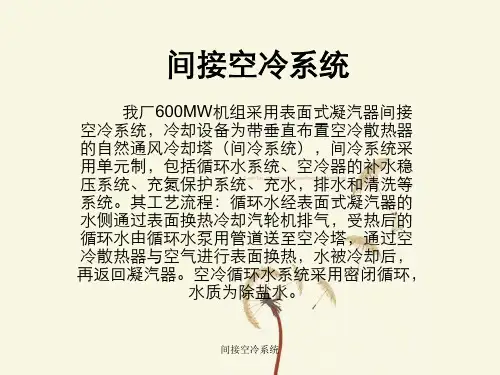

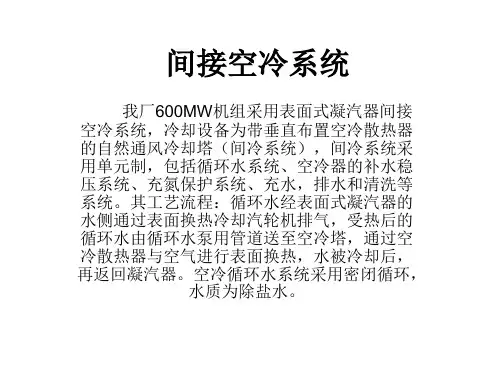

我厂600MW机组采用表面式凝汽器间接 空冷系统，冷却设备为带垂直布置空冷散热器 的自然通风冷却塔（间冷系统），间冷系统采 用单元制，包括循环水系统、空冷器的补水稳 压系统、充氮保护系统、充水，排水和清洗等 系统。其工艺流程：循环水经表面式凝汽器的 水侧通过表面换热冷却汽轮机排气，受热后的 循环水由循环水泵用管道送至空冷塔，通过空 冷散热器与空气进行表面换热，水被冷却后， 再返回凝汽器。空冷循环水系统采用密闭循环，
• 正常运行时，系统水面以上的空间由氮气密封。
间接空冷系统
冷却三角
• 空冷散热器采用钢管钢翅片冷却三角，被 垂直布置在间冷塔周围，共安装有369个冷 却三角，分为10个冷却扇区，每个扇区单 独设置循环水的进，出水管和排水管。
• 其中#1扇区有40个冷却三角；#2-#8扇区有 36个冷却三角； #9扇区有37个冷却三角； #10扇区有40个冷却三角.
间接空冷系统
防冻措施
• 高位水箱防冻保护。如果高位水箱中有水， 间冷塔内的空气温度低于2℃，并且高位水 箱中的水温低于16℃，启动高位水箱防冻 保护程序对高位水箱中的水进行更换。补 水泵将储水箱中的热水输送至高位水箱， 把高位水箱中的冷却水通过溢水阀泄至储 水箱中。
间接空冷系统
防冻措施
• 冷却扇区顶部直立管防冻措施 • 冬季停机后控制储水箱水位防止水位高将
间接空冷系统

间接空冷塔技术培训ppt课件

间接空冷塔技术培训ppt课件
16
3.2中心测量
X型支柱底模半径测量找正示意图如下：
17
3.3 X支柱及环梁脚手架搭设
X支柱及环梁脚手架搭设占地面积约9848㎡，搭 设钢手管量约3000T，需要架子工约100人，搭设时 间为100天。垂直运输机械可采用2台8T塔吊 (半径 50m) ,与2台移动式50T吊车配合。
间接空冷塔脚手架搭设之前先进行斜撑，暗柱斜撑 与水平面的夹角为60°，暗柱斜撑钢管必须用直接 扣连接，通长至地面，并且不允许有搭接，暗柱斜 撑两端头均采用顶托硬撑；暗柱斜撑以外的区域加 6m长的钢管斜撑，间距@1200mm，与整个脚手架 连成一个整体。
（5）脚手架立管步距为1500mm，纵横间距平均为 1200mm。下环梁下脚手架径向需加密一倍，加密 后立杆纵横向间距平均为600mm×600mm，下环梁 下硬撑钢管底部、顶部全部采用底托和顶托。
28
3.4 脚手架受力计算
6.对于X柱脚手架受力计算，除了对上述脚手架横杆和立杆计 算外，还要对X柱的侧向压力进行计算。将X柱的竖向设计荷 载分解为沿X柱方向的力和垂直于X柱方向的力。沿X柱方向 的力主要通过自身的压力承担，垂直于X柱方向的力由X柱斜 撑或暗柱来承担。 计算模型如下：
13
3 X字柱及环梁施工
根据X支柱的结构尺寸，X支柱宜分4段进行施工。施 工缝位置的标高分别为+9.575m、+18.904m、+25.410m （详见下图），其中第三段上下两道施工缝设在与X柱上 下交叉点处。X支柱脚手架径向共20排，径向满堂架共10 排。下环梁下径向硬撑钢管5排，立杆间距 600mm×600mm。
间接冷却塔X柱施工一般均采用现浇混凝土施
工工艺。X支柱高度一般均在30m以上，由于X柱断

间接空冷原理

间接空冷原理

间接空冷原理
间接空冷原理是一种通过传导和对流的方式将热量从设备中移
走的冷却方法。

其基本原理是利用散热器将设备内部产生的热量传到散热器表面，然后通过对流将热量从散热器表面带走。

传导是指热量通过固体物质传递，而对流是指热量通过液体或气体的流动传递。

通过这种方法，设备可以在不需要额外的冷却介质的情况下保持适当的温度，从而延长设备的使用寿命。

间接空冷原理广泛应用于计算机、电视、音响等电子设备中的冷却系统中。

- 1 -。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

风量，能灵活的适应机组变工况运行，并且起到很好的防冻作用。
5
2020/10/15
6
2020/10/15
7
2020/10/15
（二）间接空冷系统
间接空冷系统又分为带混合式凝汽器(海勒式)和带表面式 凝汽器(哈蒙式)的两种系统。
1、混合式间接空冷系统(海勒式)
混合式间接空冷系统工艺流程是汽轮机尾部排汽排至安装 在汽机房内的混合式凝汽器内与喷射成水膜的循环水直接接触冷却， 混合的冷凝水一小部分经精处理后送至回热系统，其余的经循环水泵 升压后回至室外的空冷塔，进入安装在塔底部的表面式空冷凝汽器内 与空气进行表面式换热冷却，冷却后的循环水通过水轮机或节流阀调 压后回至混合式凝汽器循环使用。
8
2020/10/15
9
2020/10/15
2、表面式间接空冷系统(哈蒙式)
表面式间接空冷系统与常规湿冷系统基本相同，不同的是 空冷塔代替湿冷塔。工艺流程为汽轮机尾部排汽排至安装在汽机房内 的表面式凝汽器内，经与循环水换热后，由凝结水泵升压回至回热系 统，换热后的循环水回至安装在室外空冷塔内的表面散热器内，与空 气换热后经循环水泵升压，送回至汽机房内的表面式凝汽器循环使用。
响
风影响大（对风机出力有影响，不利 风的敏感程度低于 ACC 系统，环境风
风向会出现大幅热风回流，高温时影 对冷却塔进风条件有影响，但基本不
响机组安全）。
存在热风回流问题。
6 噪声
运行时产生噪声。
基本无噪声。
7 散 热 器 脏 污 脏污影响程度一般，容易清洗。ACC 脏污影响程度较 ACC 大，比较容易清
10
2020/10/15
11
2020/10/15
二、间接空冷与直接空冷 机组的特点
（一）直接空冷系统的优缺点 其优点有：
⑴不需要冷却水等中间介质，初始温差大。 ⑵设备少，系统简单，占地面积少，系统的调节较灵活。 其缺点有： ⑴真空系统庞大在系统出现泄漏时不易查找漏点，易造成除氧器、凝结水溶氧超标。 ⑵采取强制通风，厂用电量增加。 ⑶采用大直径轴流风机噪声在85分贝左右，噪声大。 ⑷受环境风影响大。-
其缺点有：
⑴冷却水必须进行两次热交换，传热效果差。
⑵占地面积大。
⑶初投资较直接空冷大。
13
2020/10/15
（三）直接空冷与间接空冷综合对比
序号 比较项目
ACC 系统
表面式哈蒙系统
采用福哥式散热器，根据空冷散热器
空冷散热器即为凝汽器。根据国内经
散热器及
材质和布置不同，空冷散热器可分为
1
验，ACC 系统可以采用单排管或多排
影 响 和 清 洗 布置在 45m 高的平台上，沉积在散热 洗。散热器在塔外从距地面 1.5m 高度
该系统由表面式凝汽器与空冷塔构成。与常规的湿冷系统基 本相仿，不同之处是用表面式对流换热的空冷塔代替混合式蒸发冷却 换热的湿冷塔，通常用不锈钢管凝汽器代替铜管凝汽器，用碱性除盐 水代循环水，用密闭式循环冷却水系统代替开敞式循环冷却水系统。 该系统采用自然通风方式冷却，将散热器装在自然通风冷却塔中。
系统简单。
4 冬 季 运 行 条 冬季过冷度大，最低运行背压在 8～ 冬季运行端差在 0.8～1℃，最低运行
件
9KPa，影响运行经济性。
背压在 5.5～6.5KPa，可利用低温环境
获得经济性。
14
2020/10/15
5 环 境 条 件 影 受大气温度变化影响大；尤其受环境 受大气温度变化影响比较大；对环境
4
2020/10/15
（二）直接空冷系统
电厂直接空冷系统是汽轮机的排汽直接用空气冷却，汽机排出的饱和
蒸汽经排汽管道排至安置在室外的空冷凝汽器中，冷凝后的凝结水，经凝结水泵
升压后送至汽机回热系统，最后送至锅炉。电厂直接空冷系统主要包括以下系统:
空冷凝汽器(ACC，Aircooledcondenser)，空气供给系统、汽轮机排汽管道系统、
和凝结水是同方向移动的。设置逆流管束主要是为了能够比较顺畅地将系统内的
空气和不凝结气体排出，避免运行中在空冷凝汽器内的某些部位形成死区、冬季
形成冻结的情况，在逆流管束中，气体和凝结水是反方向移动的。
冷凝所需要的冷空气由轴流冷却风机从大气中吸入，并吹入换热器翅片。风
机采用变频控制，系统可通过控制启停风机台数和对风机转速进行调整来控制进
12
2020/10/15
（二）间接空冷系统的优缺点
其优点有：
⑴设备较少，系统较简单。
⑵冷却水系统与凝结水系统分开，水质按各自标准处理，冷却系统采用除盐水， 且闭式运行，基本杜绝凝汽器管束内结垢堵塞情况，大大提高换热效率。
⑶循环水系统处于密闭状态，循环水泵扬程低，消耗功率少，厂用电率低。
⑷冷却水在循环过程中完全为密闭循环运行，基本不产生水的损耗，理论上该系 统耗水为零。
抽真空系统、空冷凝汽器清洗系统、空冷凝汽器平台及土建支撑。
蒸汽从汽轮机出来，经过蒸汽管道流向空冷凝汽器，由蒸汽分配管道向空冷
冷凝器分配蒸汽。目前直接空冷凝汽器大多采用矩形翅片椭圆管芯的双排、三排
管和大口径蛇形翅片的单排管。空冷凝汽器由顺流管束和逆流管束两部分组成。
顺流管束是冷凝蒸汽的主要部分，可冷凝75%一80%的蒸汽，在顺流管束中，蒸汽
循环水间接空冷系统介绍
发电部 晁俊凯
1
2020/10/15
主要内容
一、汽轮机排汽冷却方式介绍 二、水冷与空冷及间接空冷与直接空冷机组的特点 三、宁夏京能宁东发电有限责任公司间接空冷系统介绍 四、间接空冷系统运行概述
2
2020/10/15
精品资料
一、汽轮机排汽冷却方式介绍
（一）水冷却
水冷是目前国内应用最为广泛的汽轮机循环冷却方 式。水冷机组通过循环流动的冷却水冷却汽轮机排汽，吸热后 的循环水通过循环水泵打至水塔一定高度，循环水在下落至水 塔下部水池的过程中与空气直接接触逆流换热，同时在换热过 程中带走大量水蒸汽，从而达到冷却循环水的目的。被冷却后 的循环水继续被送到凝汽器冷却排汽。循环水塔池需通过不断 补充循环水以补偿空气与循环水直接接触换热被带走的水蒸汽。
凝汽器
水平或竖直布置冷却塔内。冷凝器采
管。
用表面式凝汽器。
运行稳定 机组运行稳定性一般，夏季运行安全 机组运行稳定性较 ACC 好，夏季运行
2
性、安全性 性受环境风影响大。
安全性较 ACC 高。
3 防冻控制 主要通过控制风机转速和开启台数控 切断部分冷却单元和控制百叶窗开启
制。
度调节进风量进行防冻控制。比 ACC
