本田思域安全气囊灯常亮
故障现象：2012年本田思域，行驶里程8万多公里，因右侧事故导致安全气囊灯常亮，修理厂解决不了，最后来到大力总部维修。
维修过程：遇到安全气囊灯亮，我们就要想到故障灯为什么亮，对它的结构要了解。
经过问诊，这个车是因为右侧碰撞过，经过钣金喷漆，更换了右侧碰撞开关，仍未能解决，这时就需要诊断仪读取故障码，用道通808读取故障码，如下图：
故障码显示右前碰撞传感器无信号，还有安全气囊控制单元内部故障，原因可能是：第一、传感器本身的问题；第二、线路故障；第三、控制单元损坏。
因为是出过事故，先要检查线路是否有问题，于是拆掉前杠，找到右前碰撞传感器，发现插头损坏，只有两个针脚插到上面。
于是查找电路图，检测这两根线到电脑版之间的线阻是否正常，经过检测，线阻小于1欧姆，线路连接可靠。
这个车右侧B柱下方还有一个右侧第一个碰撞传感器，读取故障码是好的，于是把它换到前面，重新读取故障码。
如下图，故障码显示右侧第一个碰撞传感器无信号，而右前碰撞传感器却没有故障码了。
这说明修理厂原来所换的两个碰撞传感器都是坏的，更换传感器第一个故障码解决，第二个故障码依然存在，根据故障码的含义和以往的维修经验判断，故障点百分之九十是安全气囊电脑的问题。
故障排除：更换了原厂碰撞传感器、安全气囊电脑，故障全部解决。
维修心得：通过这次维修，又重新认识到配件的可靠性决定事情的成败。
解决此类问题，需要知道原理，懂得判断思路方法。
这个案例中，采取换位诊断，可以快速检查到问题的所在，特别记住那句话：新的不一定是好的。
安全气囊的检修与维护虽然安全气囊的种类较多，但其基本结构都是大同小异的，主要由碰撞传感器、SRS控制电脑、SRS指示灯和气囊组件四个部分组成组成，如图所示是电子式安全气囊系统的组成框图。
如图所示为威驰轿车安全气囊系统各部件位置。
一、碰撞传感器（1）偏心锤式碰撞传感器（机械式传感器）这种传感器一般安装在保险杠与挡泥板之间，用来感知低速碰撞的信号。
传感器安装在一个密封的防振保护盒内。
当传感器中的重锤的移动速度高于某一特定车速时（称为TBD车速，其大小决定于汽车的特性），重锤便将其机械能量直接传给引发器使气囊打开。
偏心锤式碰撞传感器（机械式传感器）具体的工作原理如下：汽车正常行驶时，扭力弹簧将重锤、动触头定在上止点位置，传感器没有触发信号给中央控制器。
当汽车碰撞时，减速度所产生的惯性力克服弹簧的扭力而使重锤产生运动，带动触桥转动，使动、静触头结合。
此时，传感器向中央控制器发出接通的信号，同时安全传感器也接通，CPU发出引爆安全带预紧器传爆管的指令，使安全带拉紧而起到安全保护作用。
（2）安全传感器（机电式传感器）如图所示的一种安全传感器是一个水银常开开关。
安全传感器用来防止系统在非碰撞状况引起气囊的误动作，一般装在中央控制器内。
当发生碰撞时，足够大的减速度力将水银抛上，接通传爆管电路。
（3）中央安全气囊传感器（电子式传感器）电子式传感器对汽车正向加速度进行连续测量，并将结果输送给微处理器，微处理器内有一套复杂碰撞信号处理程序，能够判定气囊是否需要打开。
如需要，微处理器便会接通点火电路，如果机电式保险传感器也闭合，则引发器接通，气囊打开。
中央安全气囊传感器装在中央控制器内，用来感知高速碰撞的信息，并将其输送到CPU，引爆气囊传爆管，使气囊打开。
同时前方另有一个传感器也引爆了预紧器的传爆管，即安全带预紧器和气囊同时起作用。
有的前方传感器有两对动、静触头，在低速碰撞时，第一对触头闭合引爆安全带预紧器，在高速碰撞时第二对触头接通，安全带预紧器及气囊同时动作。
宝骏560气囊故障灯亮解决方法
杭州宝骏560气囊故障灯亮，是一个普遍存在的问题，尤其是车主们在开车的时候，会发现气囊故障灯亮起，这让车主们非常的烦恼。
下面就给大家介绍一下如何解决杭州宝骏560气囊故障灯亮的问题。
首先，要排查气囊故障灯亮的原因，一般是由于气囊系统出现故障导致的，可能是气囊安装不正确，气囊接线不良，气囊安全开关坏掉，气囊控制电路损坏等原因引起的。
其次，要检查车辆的气囊系统，检查气囊安装是否正确，检查气囊接线是否良好，检查气囊安全开关是否损坏，检查气囊控制电路是否损坏，如果发现以上情况，要及时处理，保证气囊系统正常运行。
再者，要检查车辆的安全气囊控制器，查看安全气囊控制器是否工作正常，如果出现故障，可以尝试更换安全气囊控制器，以确保安全气囊系统正常工作。
最后，要检查车辆的安全气囊控制电路，检查它是否工作正常，如果出现问题，可能需要更换安全气囊控制电路来解决问题，以保证安全气囊系统正常工作。
以上就是关于如何解决杭州宝骏560气囊故障灯亮的问题介绍，希望能够帮助到大家。
解决气囊故障灯亮的问题，要从检查气囊系统、安全气囊控制器、安全气囊控制电路三个方面
入手，以确保安全气囊系统正常工作。
最后，正确地使用车辆，也可以避免气囊故障灯亮的问题，祝大家开车愉快！。
SRS安全气囊系统的维修第一节SRS安全气囊系统结构夏利2000型轿车装备有SRS （辅助乘员保护系统），包含驾驶员安全气囊、前座乘客安全气囊和座位安全带收紧器等。
夏利2000型轿车SRS系统主要部件位置在车的位置见图6-1 所示。
组合仪表图6-1 SRS主要部件在车上的布置位置一、SRS系统维修注意事项：（1）SRS （辅助乘员保护系统）的失灵征兆有时难以确诊，所以故障代码成为故障诊断时的最重要信息来源。
当诊断辅助乘员保护系统时，总应首先检查故障代码，然后再脱开蓄电池。
（2）务必在点火开关转到LOCK位置和从蓄电池负极（-）端子拆下电缆90s以后才能开始检修工作。
这是因为辅助乘员保护系统配有备用电源，所以如从蓄电池上拆下负极（-）电缆后不到90s就开始维修工作，它可能会使安全气囊张开。
（3）即使发生轻微的碰撞，SRS并没有张开，也应检查转向盘衬垫、前座乘客安全气囊总成、安全气囊传感器总成和前安全气囊传感器。
（4）在修理过程中，如果可能会对传感器有冲击作用，则在修理前应拆下安全气囊传感器。
（5）不可移用其他车辆SRS的零件。
需要更换零件时，应装用新零件。
（6）不要拆卸和修理转向盘衬垫、前座乘客安全气囊总成、安全气囊传感器总成、前安全气囊传感器，以供重新使用。
（7）不要让转向盘衬垫、前座乘客安全气囊总成、安全气囊传感器总成或前安全气囊传感器直接暴露在热空气或火焰中。
（8）如果转向盘衬垫、前座乘客安全气囊总成、安全气囊传感器总成或前安全气囊传感器已经被跌落、或者在外壳、托架或连接器上有裂纹、凹陷或其他缺陷，应换用新品。
（9）应用高阻抗（至少10k Q/V）伏/欧表诊断电路系统的故障。
（10）必须遵照在SRS零部件外围上的说明标牌的有关注意事项。
（11）辅助乘员保护系统的维修工作完成后，应检查SRS警示灯的状况。
（12）当负极（-）端子电缆从蓄电池上脱开后，时钟和音响系统的存储内容都将消失。
所以，在开始工作前，应将各存储系统的存储内容作好记录。
技术解答 电器部分 21.08.2003 POLO 安全气囊警告灯常亮 21.08.2003 车型：POLO
主题：安全气囊警告灯常亮
故障原因：新状态副驾驶气囊指示灯6Q0 919 235B 和气囊控制器6Q0 909 601E
不匹配
解决方法：
拆下副驾驶气囊指示灯（见图），检查其零件号。
若为6Q0 919 235B ，请将其更换为6Q0 919 235。
更换后的检查工作：
1． 打开点火开关，用V AG 1552检查故障。
若有故障代码（01578 028），则用V AG 1552
清除该代码。
故障记录清除后在一分钟内组合仪表内安全气囊指示灯应暗掉。
2． 故障记录清除后或检查无故障代码时，再次用V AG 1552检查两次。
一次杂物箱内
副驾驶气囊开关处于ON 状态，检查是否仍有故障；一次杂物箱内副驾驶气囊开关处于OFF 状态，检查是否仍有故障，两次检查结果应该都是无故障。
3． 关闭点火开关后再打开，杂物箱内副驾驶气囊开关处于ON 状态时，至少观察十分
钟，检查组合仪表内安全气囊指示灯是否重新亮起。
4． 关闭点火开关后再打开，杂物箱内副驾驶气囊开关处于OFF 状态时，至少观察十分
钟，检查组合仪表内安全气囊指示灯是否重新亮起。
5． 若杂物箱内副驾驶气囊开关处于ON 或OFF 状态，组合仪表内安全气囊指示灯都在
十分钟内没有重新亮起，则表示由于新状态副驾驶气囊指示灯6Q0 919 235B 和气囊控制器6Q0 909 601E 不匹配造成组合仪表内气囊灯常亮的故障已排除。
上海上汽大众售后服务部
2003．8．
21。
汽车安全气囊系统的故障排除和维修技巧随着汽车的普及和出行安全的重视，安全气囊系统在现代汽车中扮演着至关重要的角色。
然而，由于长时间使用或错误操作，安全气囊系统有时也会出现故障，这就需要我们了解一些故障排除和维修技巧。
本文将介绍汽车安全气囊系统的常见故障问题以及相应的解决方案。
一、安全气囊系统故障的检测1. 触发器故障：当安全气囊系统触发器发生故障时，气囊可能无法正常充气。
这种故障一般会伴随着安全气囊指示灯的亮起。
在排除其他机械故障之后，可以通过连接诊断仪器，读取系统故障码来判断触发器是否故障。
2. 电气故障：电气连接问题是导致安全气囊系统故障的另一个常见原因。
例如，电缆接头松动或损坏可能会导致触发器无法接收到触发信号。
在排除机械故障后，我们可以通过仔细检查电缆连接并测量电气传感器的电压和电阻来判断是否存在电气故障。
二、具体故障排除和维修技巧1. 触发器问题的排除：首先，我们需要检查安全气囊系统的保险丝和触发器的供电情况。
确保保险丝没有烧断并且供电正常。
然后，可以使用诊断仪器读取系统故障码，定位触发器故障的具体位置。
如果发现触发器故障，应及时更换故障的触发器，并重新测试系统以确保故障已被解决。
2. 电气连接问题的排除：确定触发器无故障后，需要仔细检查电缆连接。
检查所有电缆接头是否牢固连接，并检查电缆是否受损。
如果发现松动或损坏的接头，应重新连接或更换接头。
如果发现电缆断裂或损坏，应及时更换电缆。
修复好电气连接问题后，再次测试系统以确保故障已排除。
三、安全气囊系统维护的注意事项1. 定期检查：为了确保安全气囊系统正常运行，建议定期检查系统的状态。
可以根据汽车制造商的建议，每年或每隔一定里程数进行一次检查，包括触发器、电气连接和气囊等。
2. 避免碰撞：避免不必要的碰撞对安全气囊系统造成损坏。
尽量保持安全驾驶，遵守交通规则，避免剧烈刹车或撞击。
3. 专业维修：如果无法自行解决安全气囊系统的故障，建议及时寻求专业维修服务。
汽车安全气囊故障的排查与维修在现代社会，汽车已成为人们生活中不可或缺的交通工具之一。
为了保障驾驶者和乘客的生命安全，汽车安全气囊被广泛应用于各类车辆中。
然而，正因为其复杂的工作原理和部件组成，安全气囊也会出现故障。
本文将介绍汽车安全气囊故障的排查与维修方法。
一、常见的安全气囊故障与排查方法1. 安全气囊未触发或触发时间延迟当安全气囊未在事故发生时触发，或者触发时间延迟超过合理范围时，首先需要检查气囊系统的连接线路是否正常。
排查方法如下： - 检查气囊系统的电源线路是否接触不良或损坏；- 检查控制模块是否存在硬件损坏或程序错误；- 检查安全气囊触发传感器是否受到损坏或误差干扰。
2. 安全气囊意外触发或触发延迟过长某些情况下，安全气囊可能会出现误触发或持续触发的故障。
解决方法如下：- 检查气囊系统是否存在短路或回路打开情况；- 检查安全气囊的传感器是否受到冲击或撞击造成了误触发；- 检查控制模块的软件和硬件是否存在故障。
3. 安全气囊系统灯常亮或闪烁当车辆启动后，安全气囊系统指示灯常亮或闪烁时，可能意味着存在隐患或系统故障。
排查方法如下：- 使用故障诊断仪对车辆的安全气囊系统进行检测，获取详细的故障码；- 根据故障码找到相应的故障原因，进行修复或更换故障部件；- 清除故障码并重新检测，确保故障已得到解决。
二、汽车安全气囊故障的维修方法1. 替换故障部件在排查过程中，如果确定存在故障的部件，应及时进行更换。
例如，如果传感器出现故障，应购买相应型号的传感器来替换。
2. 修复线路问题如果发现线路接触不良、断开或短路等问题，需要修复线路。
可以使用导线连接器或绝缘胶带对线路进行修复。
3. 重置气囊系统在故障排查和维修完毕后，为了保证系统正常工作，需要对汽车的气囊系统进行重置。
可以使用专业的诊断仪进行系统重置操作。
总结：汽车安全气囊故障的排查与维修需要严格按照规范进行，确保操作的准确性和安全性。
对于一些较为复杂的故障，建议寻求专业汽车维修技师的帮助。
安全气囊的检修与维护虽然安全气囊的种类较多，但其基本结构都是大同小异的，主要由碰撞传感器、SRS控制电脑、SRS指示灯和气囊组件四个部分组成组成，如图所示是电子式安全气囊系统的组成框图。
如图所示为威驰轿车安全气囊系统各部件位置。
.一、碰撞传感器（1）偏心锤式碰撞传感器（机械式传感器）这种传感器一般安装在保险杠与挡泥板之间，用来感知低速碰撞的信号。
传感器安装在一个密封的防振保护盒内。
当传感器中的重锤的移动速度高于某一特定车速时（称为TBD车速，其大小决定于汽车的特性），重锤便将其机械能量直接传给引发器使气囊打开。
偏心锤式碰撞传感器（机械式传感器）具体的工作原理如下：汽车正常行驶时，扭力弹簧将重锤、动触头定在上止点位置，. 2.传感器没有触发信号给中央控制器。
当汽车碰撞时，减速度所产生的惯性力克服弹簧的扭力而使重锤产生运动，带动触桥转动，使动、静触头结合。
此时，传感器向中央控制器发出接通的信号，同时安全传感器也接通，CPU发出引爆安全带预紧器传爆管的指令，使安全带拉紧而起到安全保护作用。
（2）安全传感器（机电式传感器）如图所示的一种安全传感器是一个水银常开开关。
安全传感器用来防止系统在非碰撞状况引起气囊的误动作，一般装在中央控制器内。
当发生碰撞时，足够大的减速度力将水银抛上，接通传爆管电路。
（3）中央安全气囊传感器（电子式传感器）电子式传感器对汽车正向加速度进行连续测量，并将结果输送给微处理器，微处理器内有一套复杂碰撞信号处理程序，能够判定气囊是否需要打开。
如需要，微处理器便会接通点火电路，如果机电式保险传感器也闭合，则引发器接通，气囊打开。
中央安全气囊传感器装在中央控制器内，用来感知高速碰撞的信.3.息，并将其输送到CPU，引爆气囊传爆管，使气囊打开。
同时前方另有一个传感器也引爆了预紧器的传爆管，即安全带预紧器和气囊同时起作用。
有的前方传感器有两对动、静触头，在低速碰撞时，第一对触头闭合引爆安全带预紧器，在高速碰撞时第二对触头接通，安全带预紧器及气囊同时动作。
中央安全气囊传感器的作用是增加可靠性。
偏心锤式传感器接线图：偏心锤式传感器有4个引脚，其中两个引脚接中央控制器，另外两个为自诊断引脚，如图所示。
电阻的作用是诊断本传感器与中央控制器之间是处于开路状态，还是处于正常状态。
CPU启动自检程序后，用程序开关把外电源通过一个电阻接入4-1线上，并测量4-1与3-1之间的电压。
电压为设计值，则说明4-1与3-1两根线完好，如电压为0，则说明4-1和3-1两线中间有一个是断路的。
再人为把传感器触头闭合，同样测4-1与4-2之间的电压，如为0，则说明4-1线是好的。
同样可以自诊断其他线和其他传感器是否完好。
.4.中央安全气囊传感器是一个半导体压力传感器的结构，如图（a）所示。
其悬臂架压在半导体应变片的两端。
当汽车发生碰撞时，半导体应变片在悬臂减速惯性力的作用下发生弯曲应变，受压后的电阻变化由公式计算：电阻的变化引起动态应变仪输出电压发生变化。
汽车的速度越大，碰撞后产生加速度的力越大，则输出的电压也越大。
由于半导体压力传感器输出特性受温度影响较大，故应用晶体管的基极发射极间的电压Ube的温度变化来消除传感器输出特性的变化。
所以半导体压力传感器要求有稳定的电源。
它的原理线路如图（b）所示。
.5.2）安全气囊电源（能给气囊引爆器提供电源的渠道有两种：系统中的电容器接通点火开关期间（发动机工作时），电能存储装置（电容器）就会连续不断地充电。
如果蓄电池没电，这个存电装置可以提供能量来引爆气囊的引爆器（点火器/点火装置），而且电容器中所储存的电量足能满足6s之内的断电需求，并能保留足够的电量，在蓄电池无电时使气囊膨胀。
蓄电池蓄电池是一种备用设备，也是一种为引爆点火器提供电源的装置。
它是通过电源输出导线把电送给安全气囊电脑的。
二、电气连接件气囊系统的电气连接件包括线束、时钟弹簧与连接器（插接器）。
（1）时钟弹簧由于驾驶员侧气囊是装在方向盘上的，而方向盘要能转动，为了实现这种静止端与活动端的电气连接，采用了时钟弹簧（如图4-37所示）。
时钟弹簧装在弹簧盘里，弹簧盘用螺栓固定在转向柱顶部。
时钟弹簧以正、反两个方向的盘绕实现了作旋转运动的一端与固定端的电气连接。
弹簧内侧是固定端，把塞键与转向柱连在一起。
时钟弹簧的使用寿命要求不低于10万循环。
.6.时钟弹簧卷绕中心与转向柱的圆心的同心度对于能否保证气囊系统的性能关系很大，如偏差过大，可能导致时钟弹簧旋转过量而造成永久性伤害。
考虑到偏差无法避免，时钟弹簧在正、反两个方向上都要留出半圈的余量。
另外，在初次安装时就应注意这个问题。
每次拆卸均应做好标记，以保证能准确还原。
三、安全气囊警示灯与安全气囊电源（1）安全气囊警示灯安全气囊警示灯装在仪表板上，有的用图形显示，有的用字母显示。
安全气囊警示灯可反映安全气囊系统的工作情况。
一般把点火开关置于“ON”挡后警示灯先闪亮（或不间断亮）6～8s后熄灭，说明安全气囊系统正常，如果安全气囊警示灯不亮，或不停地闪耀或常亮则说明安全气囊系统有故障。
若控制块出现异常，不能控制警示灯，警示灯便在其他电路的直接控制下作出异常显示，有如下几种情况：控制块无点火电压，警示灯常亮，控制块无内部工作电压，控制块未接通，警示灯经线束.7.连接器的短接条接通。
（2）连接器气囊系统的连接器特别强调可靠性，采取了双保险镇定和分断自动短接等措施。
连接器分断后，引发器的电源端和地线端会自动短接，防止因误通电或静电造成引发器误触发。
连接控制块的连接器还多了一个自检机构，如结合不良会给安全气囊的保养警示灯发出信号使它常亮。
（3）线束安全气囊系统的线束采用了特殊的包装和色标，这一方面是为了便于检查，一方面是为了保证在碰撞中能保持线路的连接。
四、储存器中央控制器有两种不同的存储器：易失性存储器（RAM）既能读又能写的存储器，也叫随机存储器或读写存储器。
它是CPU在工作过程中用来存储中间结果并随机存取数据的部件。
例如气囊在自检中发现左前方传感器有故障，CPU将其代码找出后，就放在RAM中供随时显示用。
其特点是一旦电源切断，存放在其中的信息就丢失。
非易失性存储器（ROM）非易失性存储器也叫只读存储器。
用来存放气囊运行的所有固定程序和一些不变的量。
例如自检中各主要元器件的故障编码等。
.8.它只能输出，而断电后存放在里面的信息仍然存在。
五、诊断监视诊断监视器并不控制气囊的动作，它仅监视气囊装置的故对监视器内的电路进行自障并开通气囊警告灯。
它有一个微处理器，即使蓄电池检并显示气囊系统存在的故障。
诊断监视器有备用电源，及其线路在传感器闭合前损坏，也能使气囊打开。
每接通点火线路后熄灭，表明气囊系统无故障。
0.5s后气囊指示灯发亮，若6s六、中央控制器、接口、驱动器等电子电路组ROMRAM、中央控制器由CPU、一般做成两块印刷电路板，成。
多数是由单片机加上其他电路所组成。
另一方面是为了屏蔽外界的外壳用金属制作，一方面加强机械强度，及引爆器、把传感器等输入信号，电磁波干扰。
它通过牢固的插接件，一般电路图上的接线标号报警器等输出信号和中央控制器连接起来。
就是插接件上的标号。
1．安全气囊系统的工作原理当汽车遭受正面碰撞和侧面碰撞时，安全气囊系统的工作原理完全相同。
以正面碰撞为例，说明安全气囊系统控制原理。
. 9.安装安全气囊控制原理：当汽车遭受前方一定角度范围内的碰撞时，内部的碰撞传感器都会检测到汽车突然减速SRS ECU在汽车前部和，以便判断是否发生碰撞。
当汽车ECU的信号，并将信号输入SRS发出控制指令将气囊组ECU遭受碰撞且减速度达到设定值时，SRS 件中的点火器（电雷管）电路接通，电雷管引爆使点火剂（引药）受。
点火剂引爆时，迅速产生大热爆炸（即电热丝通电发热引爆炸药）（叠氮化钠固体药片）受热分解并释放出大量氮气量热量，使充气剂使气囊便冲开气囊组件上的装饰盖板鼓向驾驶员和乘员，充入气囊，在人体与车内构驾驶员和乘员面部和胸部压靠在充满气体的气囊上，件之间铺垫一个气垫，将人体与车内构件之间的碰撞变为弹性碰撞，从而达到通过气囊产生变形和排气节流来吸收人体碰撞产生的动能，保护人体之目的。
2．安全气囊的动作过程根据德国博世（BOSCH）公司在奥迪（Audi）轿车上试验研究表明：当汽车以车速50km/h与前面障碍物碰撞时，安全气囊系统SRS.10.的动作时序如下图4-39所示。
由此可见，气囊在碰撞过程中动作时间极短。
从开始充气到完全充满约为30ms；从汽车遭受碰撞开始到气囊收缩为止，所用时间仅为120ms左右，而人的眼皮眨一下所用时间约为200ms左右。
因此，气囊动作状态和经历时间无法用肉眼确认。

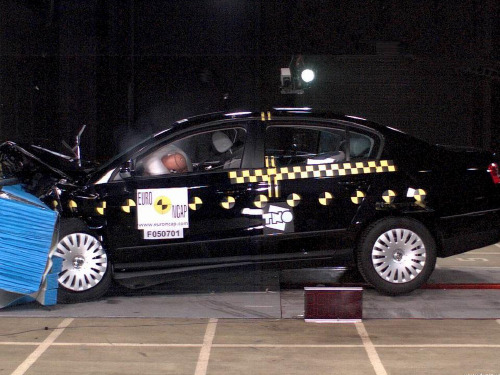

. 11.动作过程与经历SRS目前世界各国广泛采用模拟人体进行碰撞试验。
时间之间的关系插头的绝当插头与插座正常连接时，短路片一般设在连接器插座上，）所示，短路片与连接器端a（缘壳体将短路片向上顶起，如图4-41点火器电热丝电路插头引线端子与插座引线端子接触良好，子脱开，处于正常连接状态。
当插头与插座脱开时，短路片将气囊点火器一侧插座上的引.12.）所（b线端子短接，使点火器电热丝与短路片构成回路，如图4-41由于电源被短路示，此时即使将电源加到点火器一侧连接器插座上，气囊误爆之目SRS片短路，因此点火器不会引爆气囊，从而达到防止的。
警告灯安装在组合仪表上。
当SRSSRS指示灯电路为例：以丰田威驰6sSRS警告灯点亮大约LOCK转至ON位置，正常时，点火开关从SRS 警告灯常亮以通知驾驶员系统不SRS后自动熄灭。
如果SRS有故障，正常。
警告灯闪烁显示SRS和TCCG端子时，通过的当连接DLC3 故障码。
3．防止误爆机构.13.图4-40、4-41所示的线束连接图中，从SRS ECU至SRS气囊点火器之间的连接器2、5、8均采用了防止气囊误爆机构。
防止误爆机构为一块铜质弹簧片，称为短路片，其作用是：当连接器拔开（插头拔下或插头与插座未完全结合）时，短路片（弹簧片）自动将靠近SRS气囊点火器一侧插座上的两个引线端子短接，防止静电或误通电将点火器电路接通而造成气囊误胀开。
. 14.检查步骤如下：（1）检查连接器1）把点火开关转至LOCK位置。
2）断开蓄电池负极（-）端子的导线，至少等待90s。
3）断开中央安全气囊传感器总成的连接器。
4）连接蓄电池负极（-）端子的导线。
5）检查SRS警告灯的状态。
正常：连接器连通。
如果不正常，连接连接器；如果正常，转到下一步骤。
（2）检查组合仪表总成1）断开组合仪表总成连接器。
2）连接蓄电池负极（-）端子的导线，把点火开关转至ON位置。
3）DLX级：测量搭铁和中央安全气囊传感器总成连接的组合.15.仪表总成连接器的C6-17端子之间的电压。
