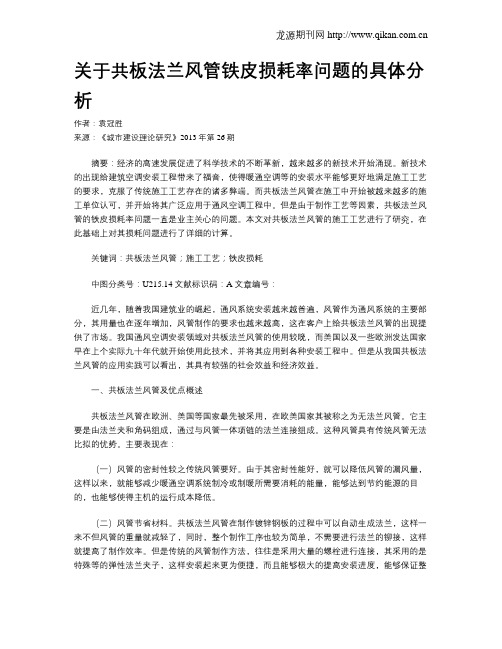

关于共板法兰风管铁皮损耗率问题的具体分析作者：袁冠胜来源：《城市建设理论研究》2013年第26期摘要：经济的高速发展促进了科学技术的不断革新，越来越多的新技术开始涌现。
新技术的出现给建筑空调安装工程带来了福音，使得暖通空调等的安装水平能够更好地满足施工工艺的要求，克服了传统施工工艺存在的诸多弊端。
而共板法兰风管在施工中开始被越来越多的施工单位认可，并开始将其广泛应用于通风空调工程中。
但是由于制作工艺等因素，共板法兰风管的铁皮损耗率问题一直是业主关心的问题。
本文对共板法兰风管的施工工艺进行了研究，在此基础上对其损耗问题进行了详细的计算。
关键词：共板法兰风管；施工工艺；铁皮损耗中图分类号：U215.14 文献标识码：A 文章编号：近几年，随着我国建筑业的崛起，通风系统安装越来越普遍，风管作为通风系统的主要部分，其用量也在逐年增加，风管制作的要求也越来越高，这在客户上给共板法兰风管的出现提供了市场。
我国通风空调安装领域对共板法兰风管的使用较晚，而美国以及一些欧洲发达国家早在上个实际九十年代就开始使用此技术，并将其应用到各种安装工程中。
但是从我国共板法兰风管的应用实践可以看出，其具有较强的社会效益和经济效益。
一、共板法兰风管及优点概述共板法兰风管在欧洲、美国等国家最先被采用，在欧美国家其被称之为无法兰风管。
它主要是由法兰夹和角码组成，通过与风管一体项链的法兰连接组成。
这种风管具有传统风管无法比拟的优势。
主要表现在：（一）风管的密封性较之传统风管要好。
由于其密封性能好，就可以降低风管的漏风量，这样以来，就能够减少暖通空调系统制冷或制暖所需要消耗的能量，能够达到节约能源的目的，也能够使得主机的运行成本降低。
（二）风管节省材料。
共板法兰风管在制作镀锌钢板的过程中可以自动生成法兰，这样一来不但风管的重量就减轻了，同时，整个制作工序也较为简单，不需要进行法兰的铆接，这样就提高了制作效率。
但是传统的风管制作方法，往往是采用大量的螺栓进行连接，其采用的是特殊等的弹性法兰夹子，这样安装起来更为便捷，而且能够极大的提高安装进度，能够保证整个管道的刚性，保证其质量。

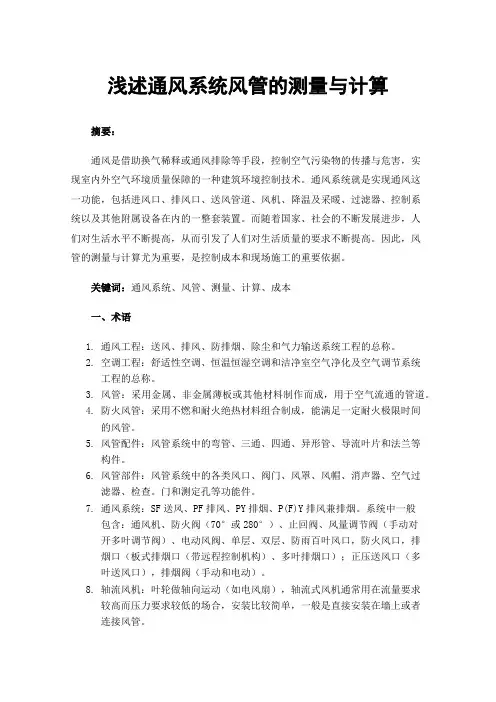

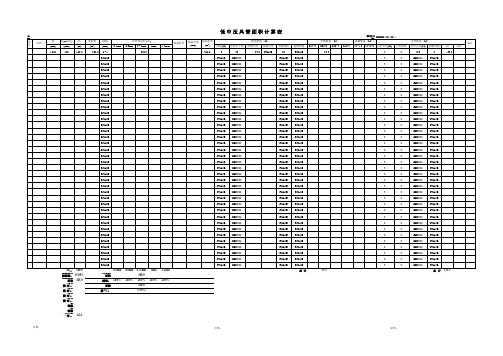

浅述通风系统风管的测量与计算摘要：通风是借助换气稀释或通风排除等手段，控制空气污染物的传播与危害，实现室内外空气环境质量保障的一种建筑环境控制技术。
通风系统就是实现通风这一功能，包括进风口、排风口、送风管道、风机、降温及采暖、过滤器、控制系统以及其他附属设备在内的一整套装置。
而随着国家、社会的不断发展进步，人们对生活水平不断提高，从而引发了人们对生活质量的要求不断提高。
因此，风管的测量与计算尤为重要，是控制成本和现场施工的重要依据。
关键词：通风系统、风管、测量、计算、成本一、术语1.通风工程：送风、排风、防排烟、除尘和气力输送系统工程的总称。
2.空调工程：舒适性空调、恒温恒湿空调和洁净室空气净化及空气调节系统工程的总称。
3.风管：采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。
4.防火风管：采用不燃和耐火绝热材料组合制成，能满足一定耐火极限时间的风管。
5.风管配件：风管系统中的弯管、三通、四通、异形管、导流叶片和法兰等构件。
6.风管部件：风管系统中的各类风口、阀门、风罩、风帽、消声器、空气过滤器、检查。
门和测定孔等功能件。
7.通风系统：SF送风、PF排风、PY排烟、P(F)Y排风兼排烟。
系统中一般包含：通风机、防火阀（70°或280°）、止回阀、风量调节阀（手动对开多叶调节阀）、电动风阀、单层、双层、防雨百叶风口，防火风口，排烟口（板式排烟口（带远程控制机构）、多叶排烟口）；正压送风口（多叶送风口），排烟阀（手动和电动）。
8.轴流风机：叶轮做轴向运动（如电风扇），轴流式风机通常用在流量要求较高而压力要求较低的场合，安装比较简单，一般是直接安装在墙上或者连接风管。
9.离心风机：叶轮做离心运动，体积大、安装比较复杂，流量小，压力大。
10.混流风机：混合轴流与离心两种运动形式，介于轴流风机和离心风机之间。
风压系数比轴流风机高，流量系数比离心风机大，用在风压和流量都“不大不小”的场合。
第九章通风空调工程工程量清单设置与计价【例6】某工业厂房通风空调工程,用δ=1.2米米镀锌钢板制作、安装φ=1200米米的通风管25米(直管),弯头4个,三通2个,防火阀1个,长度均为1米;风管采用咬口连接;超细玻璃棉保温δ=80米米,外缠塑料布一道,玻璃丝布二道,刷调和漆二道,请计算工程量与含量并编制分部分项工程量清单.【解】一、编制分部分项工程量清单根据通风管道制作、安装(030902)确定项目编码：0001项目名称：碳钢通风管道制作、安装1、材质：镀锌钢板2、形状、规格：圆形φ=1200米米3、板材厚度：δ=1.2米米4、接口形式：咬口连接计量单位：㎡工程数量：πDL=3.14×1.2×(25+6)㎡=116.81㎡注：风管长度应包括弯头、三通等管件长度,但不包括阀门消音器等部件长度将上述内容填入“分部分项工程量清单”见表9—14：表9-14 分部分项工程量清单工程名称：某工业厂房通风空调工程第1页共1页1.根据现行的计算规则计算工程量(1)风管制作、安装116.81㎡(2)风管保温根据V=π(D+1.033δ)×1.033δ×L=3.14×(1.2+1.003×0.08) ×1.033×0.08×(25+6) 米³=10.32米³(3)防潮层根据S=π(D+2.1δ+0.0082)×L=3.14×(1.2+2.1×0.08+0.0082)×(25+6)㎡=133.96㎡(4)保护层根据S=π(D+2.1δ+0.0082)×L×2㎡=267.92㎡(5)保护层刷油133.96㎡2.计算含量(1)风管制作安装1㎡(2)风管保温10.32÷116.81㎡=0.088㎡(3)防潮层133.96÷116.81㎡=1.147㎡(4)保护层267.92÷116.81㎡=2.294㎡(5)保护层刷油133.96÷116.81㎡=1.147㎡【例7】某酒店4层空调扩建工程须增装矩形风管(1200米米×400米米)共45米,单层百叶风口的制作、安装(T202-2,550×375)共30个.请对各工程项目计算其工程量.【解】工程量的计算(1)通风管道的制作与安装(1.2+0.4)×2×45㎡=144㎡=14.4(10㎡)(2)单层百叶风口的制作查标准部件重量表克制,T202-2风口(550米米×375米米),每个重3.59㎏,30个共重107.70㎏=1.08(100㎏)(3)单层、百叶风口安装工程量为30个.【例8】图9—1为某办公楼空调管道平面图.风管为δ=1.5米米的镀锌钢板(咬口).试计算办公楼水平管道送风干管和支管的安装工程量.【解】(1)风管制作安装从图9—1可知,计算管道是一条均匀送风管道,其截面是均匀减小的.计算工程量(分管道)有关数据见表9—15.米米、小头直径D=220米米、管长100米,请计算制作安装直接工程费.【解】首先要求求出平均直径,即(780+220)÷2=500米米求工程量：工程量=πL(R+r)÷2=3.14×100×0.5㎡=157㎡=15.7(10㎡)查定额基价：直径为500米米的δ=2米米薄钢板圆形风管定额基价为1225.87元(C9—87),其中人工费为626.15元.套定额,计算制作安装直接费：制作安装直接工程费一般情况下等于基价与工程量的乘积.但该系统是圆形渐缩风管,按定额规定,其人工费应乘以系数2.5.所以安装直接费为：[﹙1225.87－626.15+626.15×2.5﹚×15.7]元=33992.00元.【例10】某工程制作镀锌薄钢板(δ=1.2米米)空气幕风管,风管平均周长为1200米米,风管工程量为300㎡,试计算空气幕风管制作安装费、人工费.【解】因题中风管为空气幕风管,应套用相应矩形风管子目,其人工应乘以系数3.风管制作安装费：根据题意,应套用(C9—80)子目,并对该子目进行换算：C9—80(H)=定额基价－人工费+3×人工费=(800.02－380.62﹢3×380.62)元=1561.26(元∕10㎡)风管制作安装费=30(10㎡)×1561.26(元∕10㎡)=46837.80元.人工费=30×380.62×3=34255.80元【例11】某通风工程安装D=600薄钢板风管100米(δ=2米米焊接).风管由甲方供应,乙方安装风管,应收多少直接安装费？【解】(1)查定额知定额基价为973.37元,其中人工费460.73元,材料费235.77元,机械费276.87元(定额编号C9-88).(2)从定额知,风管制作、安装费用划分比例为：人工安装费占40%,材料费占5%,机械费占5%.(3)求风管工程量：πDL÷10=3.14×0.6×100㎡÷10=18.84(10㎡).(4)求定额直接安装费：(460.73×40%+235.77×5%+276.87×5%)×18.84元=209.92×18.84元=3954.97元.【例13】镀锌薄钢板圆形风管φ600,δ=1米米,长度10米.试计算工程量.【解】(1)风管展开面积.F=π×D×L=3.14×0.6×10㎡=18.84㎡【例14】某工程人防地下室滤毒间600米米×400米米薄钢板矩形风管,设计要求风管厚度δ=3米米,风管采用焊接,长度 2.8米.试计算工程量.【解】(1)风管展开面积.F=(A+B)×2×L=(0.6+0.4)×2×2.8㎡=5.6㎡【例15】部件手动密闭式对开多叶调节阀制作安装,规格630米米×320米米,T308-1,8只,试计算工程量,套用定额.【解】(1)调节阀制作查本册定额附录二“国际通风部件标准重量表”,T308-1规格,630米米×320米米,14.70㎏/个,总重量117.6㎏.套用定额C9-219,对开多叶调节阀制作(30㎏以下),计量单位：100㎏基价：6057.04元制作费：6057.04×1.176元=7123.08元(2)调节阀安装套用定额C9-214,对开多叶调节阀安装(周长2800米米以内),计量单位：个. 基价：30.41元安装费：30.41×8元=243.28元注意：如为成品购买的调节阀,则不发生制作过程(费用),执行调节阀安装定额,调节阀本身价值(作为未计价主材)另计.【例16】部件双层百叶风口制作安装,规格330米米×240米米,T202-2,10只,计算工程量,套用定额.【解】(1)风口制作套用定额C9-271.查《全国统一安装工程预算定额》附录二“国标通风部件标准重量表”,T202-2,规格330米米×240米米,3.48㎏/个,总重量34.8㎏.双层百叶风口制作(5㎏以下),计量单位：100㎏,工程量：0.348/100㎏.(2)风口安装套用定额C9-309.百叶风口安装(周长1280米米以内)计量单位：个,工程量：10个.注意：如为成品购买的风口,则不发生制作过程(费用),执行风口安装定额,其本身价值(作为未计价主材)另计.【例18】矩形薄钢板风管,展开面积60㎡,设计要求风管外壁刷耐酸漆各二遍,计算工程量,套用定额. 【解】(1)计算工程量风管刷油工程量=风管展开面积合计=60㎡=6(10㎡)(2)套用定额C14—109~110(刷二遍),计量单位：10㎡【例19】有400米米×200米米送风管,长8米,设计要求采用δ=40米米自熄性聚苯乙烯泡沫塑料板保温,计算工程量,套用定额.【解】(1)计算工程量：δ=40米米.风管保温工程量=[﹙0.4+0.2﹚×2×8×0.04＋0.04²×4×8]米³=0.44米³(2)套用定额C14—1265,计量单位：米³.自熄性聚苯乙烯泡沫塑料板为未计价主材,定额含量1.200米³,假定800元∕米³,则主材单位价值(元)=1.200×800=960(元∕米³)主材价值(元)=960×0.44元=422.4元【例22】某通风空调工程,有100米直径为600米米的薄钢板圆形风管(δ=2米米焊接),安装高度为6.5米.该风管要求内外表面刷带锈底漆一遍,请计算该项工程应计取多少超高增加费？【解】计算过程如下：(1)计算工程量πDL=3.14×0.6×100㎡=188.4㎡=18.84(10㎡)(2)套定额.查定额C9—96风管制作安装基价为1111.33元,其中人工费为539.89元,材料费304.51元,机械费266.93元;风管刷油安装基价为19.40元,其中人工费为11.00元,材料费8.40元,机械费为0元(定额编号C14—55).(3)计算超高增加费.超高增加费=制作安装人工费×15%+刷油人工费+刷油机械费)×30%=(18.84×539.89×15%+18.84×11.00×1.1×30%)元=1594.12元式中,系数1.1是风管内外表面刷油的系数.【例24】×办公楼空调风管路工程施工图工程量计算.㈠工程概况⑴本例题为×市区×办公楼(部分房间)空调风管路工程预算,空调风管路平面图见图9-6.⑵本工程风管采用镀锌铁皮,咬口连接.其中：矩形风管200米米×120米米,镀锌铁皮δ=0.50米米.矩形风管320米米×250米米,镀锌铁皮δ=0.75米米.矩形风管630米米×250米米、1000米米×200米米、1000米米×250米米,镀锌铁皮δ=1.00米米.⑶图中密闭对开多叶调节阀、风量调节阀、铝合金百叶送风口、铝合金百叶回风口、阻抗复合消声器均按成品考虑.⑷风机盘管采用卧式暗装(吊顶式),主风管(1000米米×250米米)上均设温度测定孔和风量测定孔各1个.表9-20 工程量计算书【例25】×办公楼空调水管路施工图工程量计算.㈠工程概况⑴本工程空调水管路平面图和大样图分别见图9-7、图9-8..空调水管路系统图见图9-9,风机盘管水管路安装图可见图9-10.图中标高以米计,其余以米米计.空调供水、回水及凝结水管均采用镀锌钢管,丝扣连接.⑵阀门采用铜球阀.穿墙均加一般钢套管.进出风机盘管供、回水支管均装金属软管(丝接)各一个,凝结水管与风机盘管连接需装橡胶软管(丝接)一个.⑶管道安装完毕后要求试压,空调系统试验压力为1.3米Pa,凝结水管做灌水试验.图9-8 办公楼部分房间空调水管路平面图图9-9 办公楼部分房间空调水管路系统图图9-10 风机盘管水管路安装图示1-风机盘管;2-金属软管;3-橡胶软管;4-过滤器;5-丝扣铜球阀;6-铸钢法兰蝶阀;7-法兰闸阀表9-22 工程量计算书工程名称：×办公楼部分房间空调水管路。
