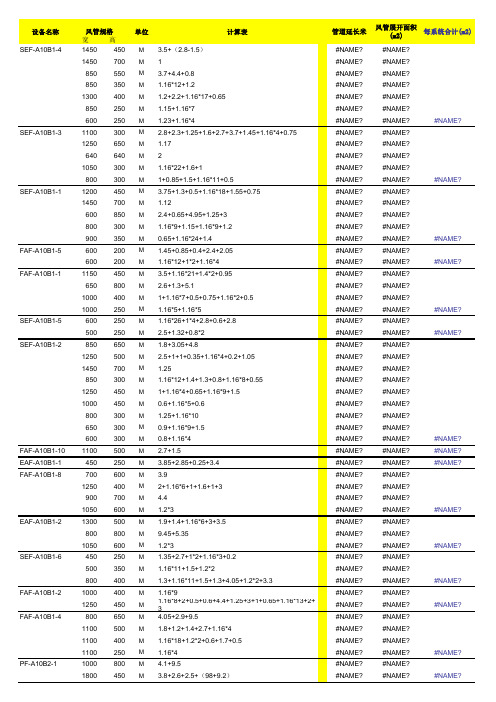

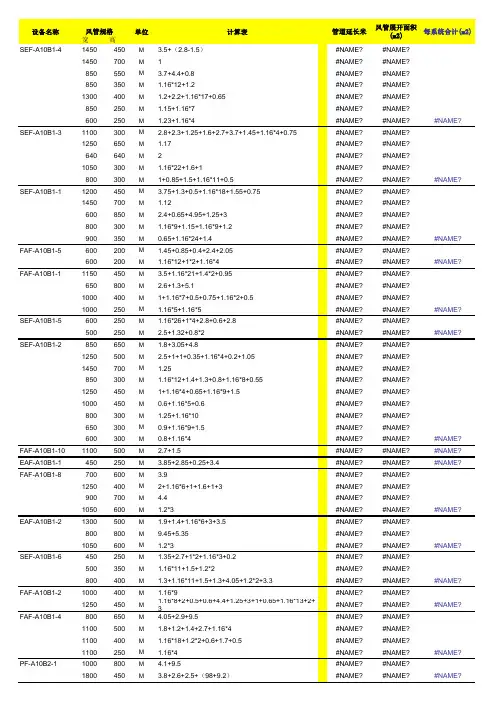

共板风管工程量计算表

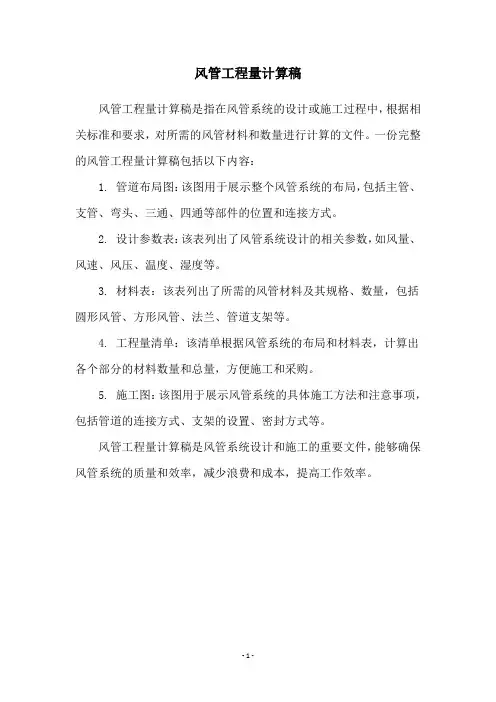

风管工程量计算稿
风管工程量计算稿是指在风管系统的设计或施工过程中，根据相关标准和要求，对所需的风管材料和数量进行计算的文件。

一份完整的风管工程量计算稿包括以下内容：
1. 管道布局图：该图用于展示整个风管系统的布局，包括主管、支管、弯头、三通、四通等部件的位置和连接方式。

2. 设计参数表：该表列出了风管系统设计的相关参数，如风量、风速、风压、温度、湿度等。

3. 材料表：该表列出了所需的风管材料及其规格、数量，包括圆形风管、方形风管、法兰、管道支架等。

4. 工程量清单：该清单根据风管系统的布局和材料表，计算出各个部分的材料数量和总量，方便施工和采购。

5. 施工图：该图用于展示风管系统的具体施工方法和注意事项，包括管道的连接方式、支架的设置、密封方式等。

风管工程量计算稿是风管系统设计和施工的重要文件，能够确保风管系统的质量和效率，减少浪费和成本，提高工作效率。

- 1 -。

精心整理通风工程工程量计算规则一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。

规格、品种列入材料汇总表中。

风管制作与安装定额不包括：过跨风管的落地支架制作安装。

落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。

④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。

但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。

对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。

⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。

当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09M3/10M2。

⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费＝车次数×车核定吨位×吨千米单价×里程车次数＝加工件总质量/车次核定吨位×装载系数装载系数：非标准设备及通风部件为：0.7；通风管及关件为０.５。

不足一车按一车计算。

⑦、通风管制作安装，按材质、风管形状、直径大小和钣料厚度而不论制作方法（咬口、焊接口），分别套用定额。

3.0，3、?4、。

?5、千克”计计量。

?六、风管部件----销声器制作与安装工程量?以质量计量其制作工程量，以个计量其安装工程量。

?七、空调部件及设备支架制作安装工程量?1、金属空调器壳体、滤水器、溢水盘按施工图要求，查标准图或《通风空调工程》定额附录一计算质量，非标准部件按成品质量计算。

?2、钢挡水板按空调器端面面积计算工程量以“平方米”计量，计算式如下：?挡水板面积＝空调器断面积×挡水板张数?或挡水板面积＝Ａ×?Ｂ×张数?钢挡水板制作安装以曲折数（３折＼６折）和板距分档次，套用相应子目。

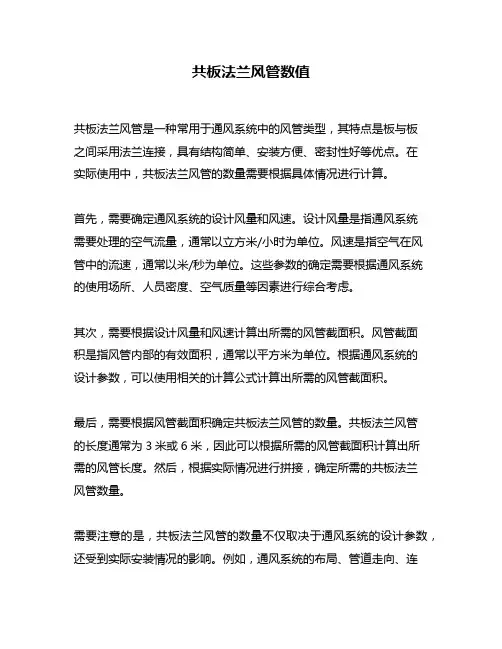

共板法兰风管数值
共板法兰风管是一种常用于通风系统中的风管类型，其特点是板与板
之间采用法兰连接，具有结构简单、安装方便、密封性好等优点。

在
实际使用中，共板法兰风管的数量需要根据具体情况进行计算。

首先，需要确定通风系统的设计风量和风速。

设计风量是指通风系统
需要处理的空气流量，通常以立方米/小时为单位。

风速是指空气在风管中的流速，通常以米/秒为单位。

这些参数的确定需要根据通风系统的使用场所、人员密度、空气质量等因素进行综合考虑。

其次，需要根据设计风量和风速计算出所需的风管截面积。

风管截面
积是指风管内部的有效面积，通常以平方米为单位。

根据通风系统的
设计参数，可以使用相关的计算公式计算出所需的风管截面积。

最后，需要根据风管截面积确定共板法兰风管的数量。

共板法兰风管
的长度通常为3米或6米，因此可以根据所需的风管截面积计算出所
需的风管长度。

然后，根据实际情况进行拼接，确定所需的共板法兰
风管数量。

需要注意的是，共板法兰风管的数量不仅取决于通风系统的设计参数，还受到实际安装情况的影响。

例如，通风系统的布局、管道走向、连
接方式等因素都会影响共板法兰风管的数量。

因此，在实际使用中，需要根据具体情况进行综合考虑，确保通风系统的正常运行。

总之，共板法兰风管的数量需要根据通风系统的设计参数和实际情况进行计算。

通过科学合理的计算和安装，可以确保通风系统的正常运行，为使用者提供舒适、健康的室内环境。

图解风管工程量的计算方式
在风管工程量计算中：各种材质、各种形状的风管均以施工图示的不同规格以展开面积（㎡）计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。

风管长度一律与施工图示中线线长度为准，包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括部件的长度。

直径和周长按图示尺寸为准展开，咬扣重叠部分已包括在定额内，不得另行计算。

在计算风管长度时，应减去部件（风管阀门、风口、风帽、罩类、风压箱、消声器等）所占位置的长度，部分通风部件的长度参考如下：蝶阀：L=150mm。

止回阀：L=300mm。

密闭式对开多叶调节阀：L=210mm。

圆形风管防火阀：L=风管直径D+240mm。

矩形风管防火阀：L=风管高度B+240mm。

通风管道主管与支管从其中心线交点处划分，以确定中心线长度，如下图所示：
【附】风管工程的一般知识：
风管制作：放样、下料、卷圆、折方、轧口、咬口、制作直管、管件、法兰、吊托支、钻孔、铆焊、上法兰、组对。

风管安装：找标高、打支架墙洞、配合预留孔、埋设托支架、组装、风管就位、找平、找正、制垫、垫垫、上螺栓、紧固。

【注】上面是小编给大家整理的知识点，但是下面就是小编给大家带来的福利了，大家在工作和学习中一定会需要规范和图集。

小编就来告诉大家怎么样能免费获得。

在手机应用市场中搜索“又土又木”，下载手机app，那样就可以免费获取了
下载地址：
本文为头条号作者发布，不代表今日头条立场。

共板法兰风管制作安装工法一、前言在现代安装工程中，随着科学技术的进步，在空调风管的制作、安装过程中，新材料、新工艺层出不穷，共板法兰风管就是其中之一。

该风管采用全自动生产线，并结合世界上先进的数控及光纤信息技术，除能生产镀锌直矩形风管外，还能生产弯头、三通、四通等各种异形风管部件。

在安装工程中发挥越来越重要的作用。

二、工法特点1、生产线机械化、自动化程度高，大大提高了制作效率以及风管的制作精度，降低工程造价。

2、风管自成法兰，减轻风管重量，与传统角铁法兰比较，节约了法兰型钢及连接螺栓，降低材料损耗。

3、风管密封性好，显著降低漏风量，节约能源，降低主机运行成本。

4、风管自动压筋，强度高且外形美观整洁，无锌层破损。

5、生产安装快捷，减轻劳动强度，提高劳动效率，满足现代化工程需要，提高安装单位竞争优势。

三、工艺原理1、根据现场风管口径及形状输入电脑，由程序软件控制设备下料。

2、采用机制TFD法兰成型机，在风管上翻边形成法兰。

使用该设备，制成相应连接用法兰角。

3、现场安装时，使用法兰角及法兰固定卡连接风管，达到安装目的。

四、本工法适用范围适用于矩形金属风管且大边长不超过2500mm。

五、施工工艺1、风管制作（1）板厚规格（2）绘制风管加工草图根据施工图纸及现场实际情况（风管标高、走向及与其它专业协调情况）按风管所服务的系统绘制出加工草图，并按系统编号。

（3）直管的生产流程根据草图输入风管尺寸到电脑→进镀锌板于生产线调直→压筋（大边尺寸＞630mm）→切割机切角→剪板机剪板→咬口（插口及承口）→机制TFD法兰成形机→折弯机折弯（根据口径的大小折成一字形、L形、U形、口形）→质检。

（4）异形管(弯头、三通等配件)生产制作流程根据图纸电脑制出切割图→FPC3600等离子切割机切割出半成品→单机咬承口和插口→TFD法兰成型机→折弯机折弯→质检。

2、风管安装（1）风管加固①风管大边尺寸在630～1000mm时，直接在生产线压筋加固，排列应规则，间隔应均匀，板面不应有明显的变形。

风管工程量计算公式
风管工程量计算是空调系统设计中必不可少的一项工作，是完成
空气流通的关键要素。

风管系统包括了空气处理设备和送风设备，进
行工程量计算是为了确定必要的风量和空气速度，以达到厂房内部的
适当空气质量，并控制气流。

下面将介绍风管工程量计算的相关公式。

(1)计算送风量的公式
Q=V×n
其中，
Q为送风量，单位为m3/h；
V为透过孔径为1㎡的风量，单位为m3/h；
n为所需送风次数，通常为人工指定。

(2)计算风管中断面积的公式
A=Q/(v×k)
其中，
A为断面积，单位为m2；
v为空气速度，单位为m/s；
k为风管阻力系数（因工程实际条件不同，该值通常为2-8之间。

）。

(3)计算送风口或回风口的面积的公式
S=Q/(v×n)
其中，
S为口面积，单位为m2；
n为所需送风或回风次数，通常为人工指定。

通过上述公式可以计算出必要的工程量，便于工程师进行风管系
统的设计、安装和维护，确保室内的空气质量和气流。

但需要注意的是，不同的空调系统及不同的厂房环境条件需进行相应的调整，以确
保工程量计算的准确性和可靠性。

除了上述的公式，还有其他的一些工程量计算公式，如风阻及风
速的计算公式。

需要进行具体实际计算时，必须结合实际情况，进行
综合取舍。

在进行风管工程量计算时，还应该考虑到风管材料的选择、风管的尺寸、空调系统的设计参数及其他有关参数等多个因素。

只有
进行完全综合的计算，才能确保风管系统的安全性、节能性及舒适性。
