闸阀的常见故障分析与改良措施1、概述•闸阀以其耐压、耐温(高低温)、耐腐蚀(多种材料配置)、具备双向密封功能、耐磨损和使用寿命长等优点越来越广泛地应用于各类工业系统,实现介质的开启与关闭,为系统的稳定与控制发挥了重要的作用。
•2、分类•以国产常见标准的明杆闸阀的闸板形式分类(新构造未列入),其主要有Z40、Z41、Z42和Z44等构造(图1)。
用户选型时应以工况要求为原则,参考选择合适型号。
并在安装、调试和维护等方面规范操作,以防止或杜绝事故的发生。
•(a)Z40型楔式弹性板闸阀(b)Z41型平行式单闸板闸阀(c)Z41型楔式单闸板闸阀(d)Z42型楔式双闸板闸阀(e)Z44型平行式双闸板闸阀•3、常见事故•3.1、阀杆断裂或变形•(1)断裂•阀杆断裂一般发生在上下螺纹根部,此处截面积最小,易出现应力集中及超标现象。
尤其当工作条件较大地偏离设计参数时。
如某电厂曾多次发生DN175电动闸阀开启后阀杆梯型螺纹退刀槽处拉断的事故。
调查发现,阀门的阀盖预紧螺母松动,阀盖上移,阀杆螺母卡住,显然这是电装行程调试过位,保护力矩过大引起的事故。
•另一类阀杆断裂事故则发生于开启瞬间。
表现为闸板尚未脱离阀座,阀杆即在上或下螺纹根部断裂。
其原因通常认为是闸板卡住,这其实只是部分原因或次要原因。
一个重要原因是阀体中腔关闭后的异常升压,亦即阀门关闭后,封闭于上下游两侧密封面之间的中腔流体压力远高于上游压力的现象。
•产生这种现象有两种原因。
其一中腔流体被上游流体加热升温发生膨胀,导致压力剧烈升高。
其二闸板关闭瞬间流体封闭于中腔,无法外流,中腔空间被阀杆进一步挤压,由于液体的可压缩性十分有限,也会使压力剧增,这一现象尤其易发生在发电厂的Z962类主给水闸阀上。
同时,其异常升压一般会成几何级数增加,远远超过阀杆强度设计极限。
•(2)变形•阀杆弯曲一般出现在电动阀门电装调试不当时,如关闭力矩过大又未设行程保护或失调等,其对阀门的破坏非常大。
几款平板闸阀简介、结构特点产品结构特点自动补偿平衡式双平板闸阀是一种结构新颖的闸阀产品，它具有启闭力矩小、速度快、振动小、使用寿命长、操作安全可靠等特点，主要用于气、液体输送管道的切断或泄放。
系列平行式双闸阀结构特点为：●阀门采用两块互相平行的闸板及其楔紧装置组成的密封结构取代传统的楔式闸阀结构。
●阀门密封机构各零件互相分离，即使在温度变化时引起变形也仍能保证密封，且不会因高温膨胀而使闸板挤住打不开。
●阀门密封采用耐磨、耐腐蚀材料制成，延长了阀门的使用寿命。
●在高温、高压情况下，进口一侧闸板设计为可泄压方式、防止由于温度变化而引起的腔内压力异常升高的现象，保证使用安全。
●全封闭结构，防护性能好，可全天候使用。
产品介绍：平板闸阀适用于Class150～900/PN1.0～16.0MPa，工作温度-29～121℃的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质。
应用范围：平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。
Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。
结构特点：1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全5、全封闭结构，防护性能好，可适应全天候要求1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。
阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。
对超高压采气井口平板闸阀密封结构技术的探讨摘要：对平板闸阀的密封结构分析可知，在任何的情况下它都具备严密性。
本文对平板闸阀密封结构技术进行探究，对平板闸阀底座与闸板、阀杆填料处、阀座与阀体间、阀体与阀盖连接处的密封等情况进行逐个分析。
明确提升结构密封可靠性的措施，应该把握尺寸链及位置公差、提升加工精度、进行科学设计。
关键词：平板闸阀；超高压；密封结构引言：超高压采气井口平板闸阀在较强的气压下依旧能够保持封闭的状态，并且具备操作简单，应用便捷的优势，在各项强压工程中得到广泛地应用。
但是如果井内的压力低于10Mpa时，它的密封性会直线下降。
在正式应用平板闸阀前应该进行反复的实验中，把它的气压控制在2Mpa左右，保障它的封闭性。
一、平板闸阀密封结构技术在一般情况下，高压平板闸阀主的闸板和阀座主要应用金属进行密封操作。
它密封的原理为：在高压的作用下，凭借介质的高压压力是闸板和阀座紧密贴合在一起，从而实现密封的目的。
在低压的情况时，需要优化内部的结构设计，通过人力控制的模式调整上面的密封压力，从而产生一定的预紧力，促使闸板和阀座逐渐贴近，直到完全贴合实现密封的效果。
根据实际运行情况对不同结构的平板闸阀进行探究，反复多次地进行密封试验，从而找到保障平板闸阀密封性的有效措施。
（一）平板闸阀底座与闸板的密封现阶段，单闸阀和双闸阀是应用最广泛的两种平板闸阀，它们在不同的工作环境中发挥着重要的作用。
如图所示为双闸阀：图1双闸阀并且平板闸阀的闸板和阀座多应用金属对金属进行压力浮动密封，根据结构之间存在的差异，可以分为进口和出口两种密封模式。
如图所示：图2进口端和出口端密封单闸板的外型与板砖相近，上面具有细小的空隙，整体光滑平整。
闸板的表面强度较高，能够在高压的环境中有效应用。
它的运行原理较为直观，当开启阀门后，闸板和阀座上的空隙能够进行对接，从而形成一个完整的通道，介质能够顺畅地通过阀门。
在运行中，一定要保障闸门和阀座的贴合度，这样才能保障介质中的物质不会对闸板造成损害。

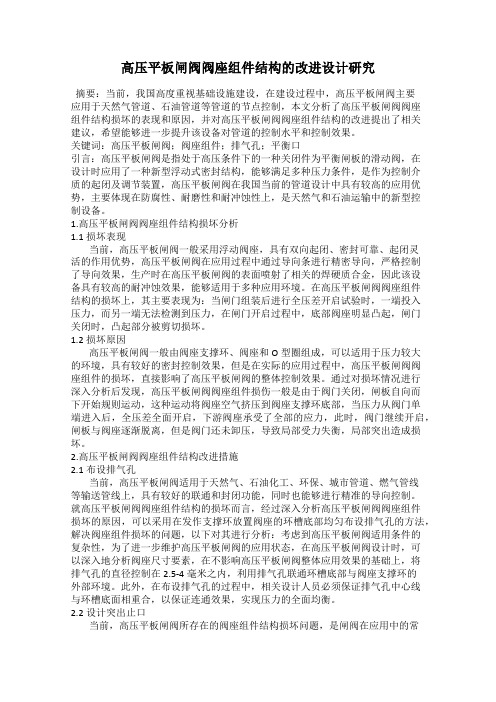

高压平板闸阀阀座组件结构的改进设计研究摘要：当前，我国高度重视基础设施建设，在建设过程中，高压平板闸阀主要应用于天然气管道、石油管道等管道的节点控制，本文分析了高压平板闸阀阀座组件结构损坏的表现和原因，并对高压平板闸阀阀座组件结构的改进提出了相关建议，希望能够进一步提升该设备对管道的控制水平和控制效果。
关键词：高压平板闸阀；阀座组件；排气孔；平衡口引言：高压平板闸阀是指处于高压条件下的一种关闭件为平衡闸板的滑动阀，在设计时应用了一种新型浮动式密封结构，能够满足多种压力条件，是作为控制介质的起闭及调节装置，高压平板闸阀在我国当前的管道设计中具有较高的应用优势，主要体现在防腐性、耐磨性和耐冲蚀性上，是天然气和石油运输中的新型控制设备。
1.高压平板闸阀阀座组件结构损坏分析1.1损坏表现当前，高压平板闸阀一般采用浮动阀座，具有双向起闭、密封可靠、起闭灵活的作用优势，高压平板闸阀在应用过程中通过导向条进行精密导向，严格控制了导向效果，生产时在高压平板闸阀的表面喷射了相关的焊硬质合金，因此该设备具有较高的耐冲蚀效果，能够适用于多种应用环境。
在高压平板闸阀阀座组件结构的损坏上，其主要表现为：当闸门组装后进行全压差开启试验时，一端投入压力，而另一端无法检测到压力，在闸门开启过程中，底部阀座明显凸起，闸门关闭时，凸起部分被剪切损坏。
1.2损坏原因高压平板闸阀一般由阀座支撑环、阀座和O型圈组成，可以适用于压力较大的环境，具有较好的密封控制效果，但是在实际的应用过程中，高压平板闸阀阀座组件的损坏，直接影响了高压平板闸阀的整体控制效果。
通过对损坏情况进行深入分析后发现，高压平板闸阀阀座组件损伤一般是由于阀门关闭，闸板自向而下开始规则运动，这种运动将阀座空气挤压到阀座支撑环底部，当压力从阀门单端进入后，全压差全面开启，下游阀座承受了全部的应力，此时，阀门继续开启，闸板与阀座逐渐脱离，但是阀门还未卸压，导致局部受力失衡，局部突出造成损坏。
