阀门的密封设计

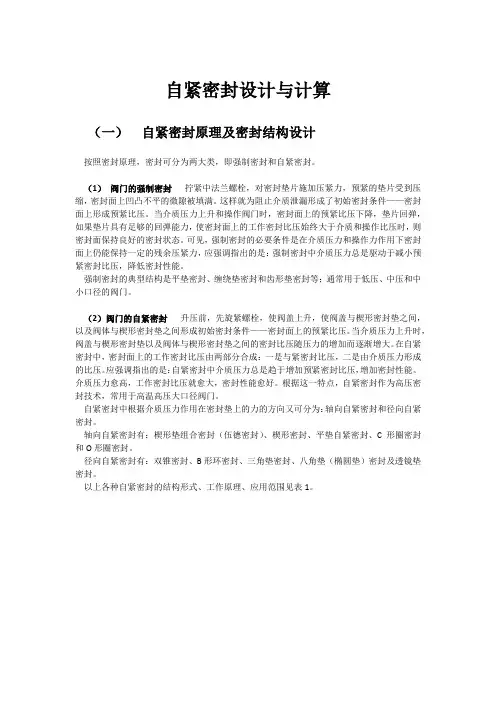

自紧密封设计与计算（一）自紧密封原理及密封结构设计按照密封原理，密封可分为两大类，即强制密封和自紧密封。

（1）阀门的强制密封拧紧中法兰螺栓，对密封垫片施加压紧力，预紧的垫片受到压缩，密封面上凹凸不平的微隙被填满。

这样就为阻止介质泄漏形成了初始密封条件——密封面上形成预紧比压。

当介质压力上升和操作阀门时，密封面上的预紧比压下降，垫片回弹，如果垫片具有足够的回弹能力，使密封面上的工作密封比压始终大于介质和操作比压时，则密封面保持良好的密封状态。

可见，强制密封的必要条件是在介质压力和操作力作用下密封面上仍能保持一定的残余压紧力，应强调指出的是：强制密封中介质压力总是驱动于减小预紧密封比压，降低密封性能。

强制密封的典型结构是平垫密封、缠绕垫密封和齿形垫密封等；通常用于低压、中压和中小口径的阀门。

（2）阀门的自紧密封升压前，先旋紧螺栓，使阀盖上升，使阀盖与楔形密封垫之间，以及阀体与楔形密封垫之间形成初始密封条件——密封面上的预紧比压。

当介质压力上升时，阀盖与楔形密封垫以及阀体与楔形密封垫之间的密封比压随压力的增加而逐渐增大。

在自紧密封中，密封面上的工作密封比压由两部分合成：一是与紧密封比压，二是由介质压力形成的比压。

应强调指出的是：自紧密封中介质压力总是趋于增加预紧密封比压，增加密封性能。

介质压力愈高，工作密封比压就愈大，密封性能愈好。

根据这一特点，自紧密封作为高压密封技术，常用于高温高压大口径阀门。

自紧密封中根据介质压力作用在密封垫上的力的方向又可分为：轴向自紧密封和径向自紧密封。

轴向自紧密封有：楔形垫组合密封（伍德密封）、楔形密封、平垫自紧密封、C形圈密封和O形圈密封。

径向自紧密封有：双锥密封、B形环密封、三角垫密封、八角垫（椭圆垫）密封及透镜垫密封。

以上各种自紧密封的结构形式、工作原理、应用范围见表1。

表1 自紧密封结构形式、工作原理及选用表（二）楔形垫组合自紧密封的设计与计算1.楔形垫组合自紧密封的结构设计典型的楔形垫组合密封结构的阀门如图大口径阀门楔形垫的外锥面上有的开有1~2条环形沟槽，楔形垫的几个锥面角度分别为：α=30°-35°，β=5°，γ=5°~10°阀盖和楔形垫之间按线接触密封设计，即阀盖与楔形垫接触部分密封面角度与楔形垫α之间相差1°~2°。

阀门的密封设计资料1.密封类型阀门密封设计主要有两种类型，即静密封和动密封。

静密封通常指的是阀门的阀座和阀板之间的密封，动密封则是指阀门的阀杆与阀体之间的密封。

根据实际工作要求和介质特性，确定适用的密封类型。

2.密封材料选择合适的密封材料对于阀门的密封性能至关重要。

常见的密封材料有橡胶、聚四氟乙烯(PTFE)、聚醚醚酮(PEEK)等。

根据介质的特性和工作条件，选择耐高温、耐腐蚀、耐磨损等特性的密封材料。

3.密封结构密封结构是决定阀门密封性能的关键因素之一、常见的密封结构有填料密封、波纹管密封和金属密封等。

填料密封通常采用填料环或填料包填充在阀杆和阀体之间的间隙，可以实现良好的密封效果。

波纹管密封则利用波形结构的金属管将阀体与阀杆连接，具有较好的抗震动和抗冲击能力。

金属密封适用于高温、高压和腐蚀性介质。

4.密封性能测试阀门的密封性能是保证阀门正常工作的重要指标。

通过密封性能测试，可以评估阀门的密封性能，并进行相应的改进和调整。

常用的密封性能测试方法有气密性测试、气压试验和泄漏测试等。

根据不同的阀门类型和应用场景，选择合适的测试方法进行密封性能测试。

5.密封环境适应性阀门在使用过程中会受到环境因素的影响，如温度变化、振动、腐蚀等。

因此，密封设计需要考虑阀门在不同环境条件下的适应性。

例如，在高温环境下，需要选择耐高温的密封材料和合适的密封结构，以确保阀门正常工作。

6.密封材料选择与匹配密封材料的选择和匹配直接影响阀门的密封性能。

密封材料的选择应考虑介质的特性、工作温度和压力等因素。

在密封材料的匹配上，需要考虑到密封材料与阀门材料之间的相容性，避免出现互不相容的情况，以确保密封性能的稳定和可靠。

7.密封面设计8.密封预紧力控制密封预紧力是保证阀门密封性能的重要因素之一、过低的预紧力容易导致泄漏，过高的预紧力则容易导致阀门操作不灵活。

因此，密封预紧力的控制需要根据具体情况进行调整。

常见的控制方法包括弹簧预紧、气缸预紧和液压预紧等。

阀门的密封讲解阀门在工业领域中起到了关键的作用，其重要性不言而喻。

在阀门的设计和制造过程中，密封是一个至关重要的环节。

本文将就阀门的密封问题进行详细讲解。

一、密封的定义和作用密封是指使两个或多个相对工作部件之间的缝隙不透漏流体，并防止介质在工作压力下泄漏的技术手段。

阀门的密封技术是为了控制流体的流动、调节流量和防止泄漏。

二、密封分类根据阀门的工作原理和密封性能，阀门的密封可以分为以下几类：1. 针型密封针型密封是利用锥形阀芯与相应阀座之间的配合，通过阀芯上的一段锥形区域的与阀座上相应锥形区域的配合来实现自密封。

这种密封形式适用于中小口径、高压和高温的工况。

2. 弹性密封弹性密封是利用弹性材料进行密封，包括O形圈、承插式密封圈和波形密封圈等。

这种密封形式适用于低压和中低温的工况。

3. 金属密封金属密封是利用金属密封副之间的刚性配合来实现密封。

金属密封具有耐高压、耐高温和耐腐蚀等特点，适用于高压和高温的工况。

三、常见密封失效原因及解决方法阀门的密封失效可能导致介质泄漏或无法正常工作，以下是常见的密封失效原因及相应的解决方法：1. 渗漏渗漏是指介质从阀门泄漏出去，主要原因包括密封面不平整、密封面与阀芯不垂直、密封面损坏等。

解决方法包括修复密封面、调整阀芯位置以及更换损坏的密封面。

2. 漏气漏气是指阀门在气体介质中的泄漏现象，可能是因为阀门的密封设计不合理或密封材料老化等原因所致。

解决方法包括优化密封设计、更换密封材料等。

3. 泄露泄露是指阀门在液体介质中的泄漏现象，可能是由于密封面损坏、密封胶老化或介质侵蚀密封部件等原因导致。

解决方法包括更换密封面、更换密封胶或选择耐腐蚀性能更好的材料等。

四、密封测试和检测为了保证阀门的密封性能，需要进行密封测试和检测，常见的测试方法包括：1. 气密性测试气密性测试是指通过在阀门上加压或抽真空，检测阀门在不同压力下的气密性能。

测试方法包括气密性检测仪、气密性校验仪等。

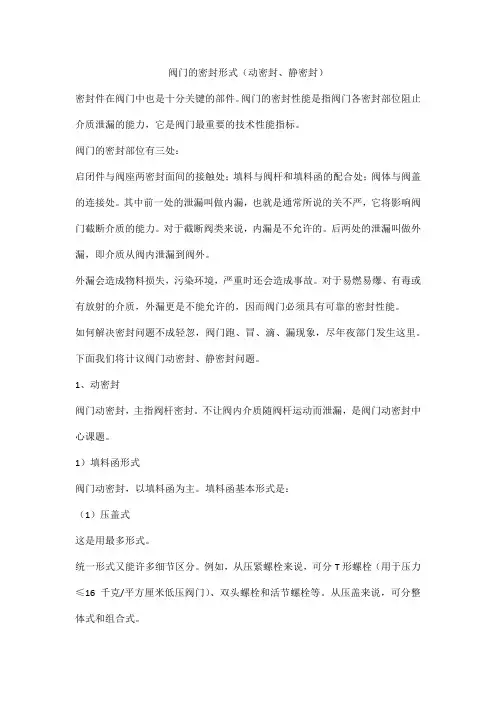

阀门的密封形式（动密封、静密封）密封件在阀门中也是十分关键的部件。

阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。

阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配合处；阀体与阀盖的连接处。

其中前一处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。

对于截断阀类来说，内漏是不允许的。

后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。

外漏会造成物料损失，污染环境，严重时还会造成事故。

对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而阀门必须具有可靠的密封性能。

如何解决密封问题不成轻忽，阀门跑、冒、滴、漏现象，尽年夜部门发生这里。

下面我们将计议阀门动密封、静密封问题。

1、动密封阀门动密封，主指阀杆密封。

不让阀内介质随阀杆运动而泄漏，是阀门动密封中心课题。

1）填料函形式阀门动密封，以填料函为主。

填料函基本形式是：（1）压盖式这是用最多形式。

统一形式又能许多细节区分。

例如，从压紧螺栓来说，可分T形螺栓（用于压力≤16千克/平方厘米低压阀门）、双头螺栓和活节螺栓等。

从压盖来说，可分整体式和组合式。

（2）压紧螺母式这类形式，外形尺寸小，但压紧力受限制，只使用于小阀门。

2）填料填料函内，以填料与阀杆直接接触并布满填料函，阻止介质外漏。

对填料有以下要求：（1）密封性好；（2）耐侵蚀；（3）磨擦系数小；（4）顺应介质温度和压力。

经常使用填料有：（1）石棉盘根：石棉盘根，耐温文耐侵蚀性能都很好，但零丁使用时，密封效果欠安，总是浸渍或附加其他材料。

油浸石棉盘根：它基本结构形式有两种，一种是扭制，另外一种是编结。

又可分圆形和方形。

（2）聚四氟乙烯编织盘根：将聚四氟乙烯细带编织为盘根，有极好耐侵蚀性能，又可用于深冷介质。

（3）橡胶O形圈：低压状态下，密封效果优秀。

使用温度受限制，如自然橡胶只能用于60℃。

（4）塑料成型填料：一般做成三件式，也可做成其他外形。

阀门的密封设计范文首先，阀门的密封材料选择是密封设计的重要部分。

常见的阀门密封材料有橡胶、金属和填料等。

橡胶材料适用于低压和低温条件下的密封，而金属材料适用于高压和高温条件。

填料密封则是通过在阀门密封部位填充填料来实现密封效果。

密封材料的选择应根据流体介质、工作条件和使用要求进行合理的选择。

其次，阀门的密封结构设计是关键。

常见的阀门密封结构有平面密封、球面密封、锥面密封和螺纹密封等。

平面密封适用于一般流体介质，球面密封适用于高温和高压条件，锥面密封适用于高温和低压条件，螺纹密封适用于特殊要求的环境。

在密封结构设计中，还需要考虑阀座与阀瓣的匹配度和周围环境的影响，以确保良好的密封效果。

第三，阀门的密封面设计是决定密封质量的关键因素。

阀门的密封面设计包括阀门阀杆与填料之间的密封和阀瓣与阀座之间的密封。

阀杆与填料之间的密封通常使用填料密封，填料应选用适当的压缩性、耐磨性和耐腐蚀性的材料。

阀瓣与阀座之间的密封包括点密封和线密封两种形式，点密封通过在阀瓣和阀座接触面上设置多个小点来实现，线密封通过在阀座上设置密封线来实现。

密封面设计应确保密封件与密封面之间的接触质量，以防止泄漏。

另外，对于一些特殊要求的阀门，还需要考虑阀杆密封、填充密封和弹性密封等方面的设计。

阀杆密封主要是通过阀杆与填充之间的填充物来实现密封，填充物应具有一定的耐磨性和耐腐蚀性。

填充密封适用于一些高温和高压条件下的阀门，其密封效果是通过填充物在高温和高压环境下的膨胀来实现的。

弹性密封是一种利用弹性材料的变形来实现密封的方法，常用于蝶阀等应用。

总之，阀门的密封设计是确保阀门正常工作和防止泄漏的关键因素。

在密封设计中，需要根据阀门的工作条件、介质性质和使用要求等因素进行科学合理的选择，以确保阀门具有良好的密封性能。

同时，密封面、密封材料和密封结构也是密封设计的关键要素，需要重点考虑，以确保阀门的密封效果符合要求。

阀门密封原理及影响密封效果的主要因素对阀门密封性能的要求，要防止泄漏角度出发。

根据其泄漏的不同部位和程度，导致阀门的泄漏情况不同，因此，需要提出不同的防漏措施。

一、阀门密封性原理密封就是防止泄漏，那么阀门密封性原理也是从防止泄漏研究的。

造成泄漏的因素主要有两个，一个是影响密封性能的最主要的因素，即密封副之间存在着间隙，另一个则是密封副的两侧之间存在着压差。

阀门密封性原理也是从液体的密封性、气体的密封性、泄漏通道的密封原理和阀门密封副等四个方面来分析的。

1.液体的密封性液体的密封性是通过液体的粘度和表面张力来进行。

当阀门泄漏的毛细管充满气体的时候，表面张力可能对液体进行排斥，或者将液体引进毛细管内。

这样就形成了相切角。

当相切角小于90°的时候，液体就会被注入毛细管内，这样就会发生泄漏。

发生泄漏的原因在于介质的不同性质。

用不同介质做试验，在条件相同的情况下，会得出不同的结果。

可以用水，用空气或用煤油等。

而当相切角大于90°时，也会发生泄漏。

因为与金属表面上的油脂或蜡质薄膜有关系。

一旦这些表面的薄膜被溶解掉，金属表面的特性就发生了变化，原来被排斥的液体，就会侵湿表面，发生泄漏。

针对上述情况，根据泊松公式，可以在减少毛细管直径和介质粘度较大的情况下，来实现防止泄漏或减少泄漏量的目的。

2.气体的密封性根据泊松公式，气体的密封性与气体分子和气体的粘性有关。

泄漏与毛细管的长度和气体的粘度成反比，与毛细管的直径和驱动力成正比。

当毛细管的直径和气体分子的平均自由度相同时，气体分子就会以自由的热运动流进毛细管。

因此，当我们在做阀门密封试验的时候，介质一定要用水才能起到密封的作用，用空气即气体就不能起到密封的作用。

即使我们通过塑性变形方式，将毛细管直径降到气体分子以下，也仍然不能阻止气体的流动。

原因在于气体仍然可以通过金属壁扩散。

所以我们在做气体试验时，一定要比液体试验更加的严格。

3.泄漏通道的密封原理阀门密封由散布在波形面上的不平整度和波峰间距离的波纹度构成粗糙度两个部分组成。

阀门的密封讲解阀门密封是指在阀门关闭位置时，能够完全阻止介质通过阀门内部的设备或构造物。

阀门的密封性能对于阀门的使用寿命、安全性和操作可靠性都具有重要的影响。

下面将从密封原理、密封结构和密封材料三个方面进行阀门密封的讲解。

一、密封原理阀门的密封原理可以分为两种：压力密封和摩擦密封。

1. 压力密封压力密封是阀门通过外力将阀瓣或密封面与阀座上的密封面紧密贴合，利用阀座、阀瓣及其密封面之间的压力差将密封面互相挤压，以达到密封的目的。

常见的压力密封结构有平面密封、凸面密封、凹面密封等。

2. 摩擦密封摩擦密封是阀门通过摩擦力将阀瓣或密封面与阀座上的密封面紧密贴合，并利用两者之间的摩擦力阻止介质泄漏。

常见的摩擦密封结构有柱面密封、圆锥密封、球体密封等。

二、密封结构阀门的密封结构是指阀门内部的构造和零件布置，决定了阀门的密封性。

常见的密封结构有以下几种：1. 弹性密封弹性密封是利用弹性材料的变形与回弹能力，实现阀门的密封。

常见的弹性密封结构有橡胶圈密封、橡胶衬垫密封等。

2. 堵塞密封堵塞密封是通过在阀门内部设置堵塞物，使其与阀座或阀座上的密封面紧密连接，实现阀门的密封。

常见的堵塞密封结构有卡套密封、软塑料密封等。

3. 升降密封升降密封是通过阀瓣升降来达到密封效果。

阀瓣上设置的密封面通过升降与阀座上的密封面紧密贴合，实现阀门的密封。

常见的升降密封结构有升降堰式密封、滚动型密封等。

三、密封材料阀门密封材料的选用直接影响着阀门的密封性能和寿命。

常见的密封材料有以下几种：1. 金属材料金属材料常用于高温、高压和腐蚀介质的阀门密封。

常见的金属密封材料有不锈钢、铜、铝等。

2. 橡胶材料橡胶材料常用于一般低温、低压的阀门密封。

常见的橡胶密封材料有丁腈橡胶、氯丁橡胶、天然橡胶等。

3. 聚合物材料聚合物材料常用于耐腐蚀、耐高温和耐磨损的阀门密封。

常见的聚合物密封材料有聚四氟乙烯、聚酰亚胺、聚醚醚酮等。

以上就是关于阀门密封的讲解。

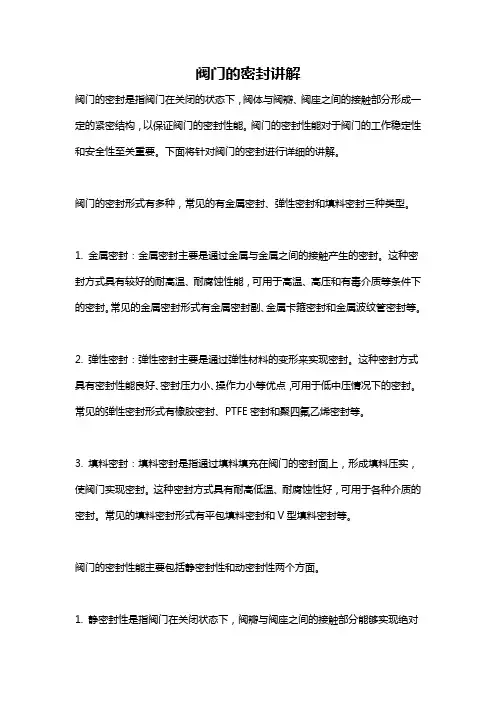

阀门的密封讲解阀门的密封是指阀门在关闭的状态下，阀体与阀瓣、阀座之间的接触部分形成一定的紧密结构，以保证阀门的密封性能。

阀门的密封性能对于阀门的工作稳定性和安全性至关重要。

下面将针对阀门的密封进行详细的讲解。

阀门的密封形式有多种，常见的有金属密封、弹性密封和填料密封三种类型。

1. 金属密封：金属密封主要是通过金属与金属之间的接触产生的密封。

这种密封方式具有较好的耐高温、耐腐蚀性能，可用于高温、高压和有毒介质等条件下的密封。

常见的金属密封形式有金属密封副、金属卡箍密封和金属波纹管密封等。

2. 弹性密封：弹性密封主要是通过弹性材料的变形来实现密封。

这种密封方式具有密封性能良好、密封压力小、操作力小等优点，可用于低中压情况下的密封。

常见的弹性密封形式有橡胶密封、PTFE密封和聚四氟乙烯密封等。

3. 填料密封：填料密封是指通过填料填充在阀门的密封面上，形成填料压实，使阀门实现密封。

这种密封方式具有耐高低温、耐腐蚀性好，可用于各种介质的密封。

常见的填料密封形式有平包填料密封和V型填料密封等。

阀门的密封性能主要包括静密封性和动密封性两个方面。

1. 静密封性是指阀门在关闭状态下，阀瓣与阀座之间的接触部分能够实现绝对的密封，不产生泄漏。

阀门的静密封性能由阀瓣与阀座的接触形状和阀瓣与阀座的加压方式等因素决定。

静密封性是阀门最基本的要求，对于一些高端阀门，如闸阀、截止阀等，静密封性要求较高。

2. 动密封性是指阀门在开启或关闭过程中，由于阀瓣与阀座的运动产生的接触部分的相对位移产生密封，不产生泄漏。

动密封性主要包括运动密封和摩擦密封两种。

运动密封是指阀瓣与阀座相对运动时，通过外部力的作用，使其维持在一定的密封状态。

摩擦密封是指阀瓣与阀座之间通过摩擦力来实现密封，主要依靠密封面的加工精度和表面质量等因素。

阀门的密封问题在工业生产和生活中非常重要，对于保证工艺管道的正常运行和产品质量具有重要意义。

为了保证阀门的密封性能，有以下几个方面需要注意：1. 阀门设计：在阀门的设计阶段，需要选择合适的密封材料和密封结构，以适应不同的工况要求。

解析蝶阀的几种密封原理蝶阀是一种流体控制设备，常用于流体的截断或调节。

它的密封原理主要有以下几种：1.蝶阀双偏心结构的密封原理：蝶阀的双偏心结构是指阀杆与阀座轴线和阀体轴线不在同一直线上，这样设计可以有效降低摩擦，延长阀门使用寿命。

在密封方面，蝶阀双偏心结构采用金属与金属的密封方式。

当阀门关闭时，阀座上的金属加密套圈与蝶板金属表面接触，形成金属密封，确保阀门的密封性。

2.蝶阀三偏心结构的密封原理：蝶阀的三偏心结构相比双偏心结构，进一步优化了密封性能。

阀杆位于阀座与蝶板之外，蝶板的轴线位置也相对于阀体的轴线有所偏移。

这种设计使得阀门在关闭时，蝶板与阀座与端面形成三点接触，形成三次密封。

蝶板在关闭时，第一次密封主要是通过金属密封实现的，当压力增加时，第二和第三次密封则主要依靠弹性座环与阀座的密封作用。

3.蝶阀硬密封原理：蝶阀的硬密封主要是通过金属密封的方式实现的。

蝶阀的蝶板表面可以通过喷涂或镀覆特殊的金属材料，使其具有良好的耐腐蚀性和耐磨损性。

当阀门关闭时，金属密封表面与阀座进行金属对金属的接触，确保阀门的密封性。

4.蝶阀软密封原理：蝶阀的软密封主要是通过软质密封圈与阀座的密封作用实现的。

蝶阀的阀座常采用橡胶或聚氨酯等弹性材料制成，而蝶板的表面则经过特殊的加工，以确保与阀座密封圈的接触更加紧密。

当阀门关闭时，软质密封圈可以充分适应蝶板和阀座的不规则形状，形成良好的密封，确保阀门的密封性能。

总的来说，蝶阀的密封原理可以通过金属对金属、金属与弹性材料、或者软质密封圈与阀座的接触，来实现阀门的密封。

根据不同的工作要求和流体性质，可以选择适合的蝶阀密封原理，以实现更好的密封性能。

阀门的密封讲解阀门是流体输送系统中的关键部件，其主要功能是切断、调节和分流流体。

为了确保阀门在各种工况下正常工作，阀门的密封性能至关重要。

本文将对阀门的密封原理、类型及其应用进行详细讲解。

一、阀门密封原理阀门密封是指阀门在使用过程中，阀座与阀瓣之间的接触面能够阻止介质泄漏的能力。

阀门密封性能的好坏直接影响到阀门的使用寿命和安全性能。

阀门密封的原理主要是通过阀座与阀瓣之间的接触压力来实现的。

当阀门关闭时，阀座与阀瓣之间的接触压力使介质无法通过接触面泄漏，从而实现密封。

二、阀门密封类型根据阀门密封原理和结构的不同，阀门密封可分为以下几种类型：1. 平面密封平面密封是指阀座与阀瓣之间的接触面为平面的密封形式。

平面密封结构简单，制造容易，适用于低压、低温和低压差工况。

但由于平面密封的接触面积较小，其密封性能受到限制，不适用于高压、高温和高压差工况。

2. 球面密封球面密封是指阀座与阀瓣之间的接触面为球面的密封形式。

球面密封具有较大的接触面积，能够承受较高的压力和温度，适用于高压、高温和高压差工况。

球面密封结构较复杂，制造成本较高，但其密封性能较好，使用寿命较长。

3. 锥面密封锥面密封是指阀座与阀瓣之间的接触面为锥面的密封形式。

锥面密封具有较好的自清洁性能，适用于含有固体颗粒或粘稠介质的工况。

锥面密封结构较复杂，制造成本较高，但其密封性能较好，使用寿命较长。

4. 金属密封金属密封是指阀座与阀瓣之间采用金属材料进行密封的形式。

金属密封具有较高的耐磨性和耐腐蚀性，适用于高速、高压和腐蚀性介质的工况。

金属密封结构较复杂，制造成本较高，但其密封性能较好，使用寿命较长。

5. 软质材料密封软质材料密封是指阀座与阀瓣之间采用橡胶、聚四氟乙烯等软质材料进行密封的形式。

软质材料密封具有良好的弹性和耐磨性，适用于低温、低压和腐蚀性介质的工况。

软质材料密封结构较简单，制造成本较低，但其密封性能受到软质材料本身性能的限制。

三、阀门密封应用根据阀门的使用环境和工况要求，选择适当的阀门密封类型是非常重要的。

阀门自密封结构-回复标题：阀门自密封结构的深度解析一、引言阀门是流体输送系统中的重要控制元件，其主要功能是接通或切断介质的流动。

在各种工况下，阀门的密封性能直接影响到系统的运行效率和安全性。

自密封结构作为一种先进的阀门设计技术，能够在无外力作用下实现可靠的密封效果，极大地提高了阀门的工作性能和使用寿命。

本文将深入探讨阀门自密封结构的设计原理、工作过程、优势及其应用领域。

二、阀门自密封结构的设计原理阀门自密封结构的核心在于利用介质自身压力来实现密封。

这种结构通常包括阀瓣、阀座和弹簧等主要部件。

1. 阀瓣：阀瓣是阀门中可动的部分，其形状和材质设计对自密封性能有重要影响。

在关闭状态下，阀瓣需要与阀座形成紧密接触，以阻止介质的泄漏。

2. 阀座：阀座是固定在阀门内部的部件，通常采用耐磨、耐腐蚀的材料制成。

阀座的表面处理和形状设计也是保证自密封性能的关键因素。

3. 弹簧：弹簧的作用是在阀瓣关闭时提供预紧力，确保阀瓣与阀座之间的接触压力足够大，从而实现良好的密封效果。

三、阀门自密封结构的工作过程阀门自密封结构的工作过程主要包括开启和关闭两个阶段。

1. 开启阶段：当阀门打开时，阀瓣在流体压力的作用下向上移动，离开阀座。

此时，弹簧被压缩，储存能量。

2. 关闭阶段：当阀门关闭时，阀瓣在弹簧恢复力的作用下向下移动，逐渐接近阀座。

随着阀瓣与阀座之间的距离减小，流体压力逐渐增大，最终达到足以克服弹簧力并使阀瓣与阀座紧密接触的程度，实现自密封。

四、阀门自密封结构的优势相比于传统的阀门密封结构，自密封结构具有以下显著优势：1. 提高密封可靠性：自密封结构能够利用介质自身的压力来实现密封，不受外部环境因素（如温度、振动等）的影响，因此具有更高的密封可靠性。

2. 延长使用寿命：由于自密封结构减少了阀瓣与阀座之间的磨损，因此可以有效延长阀门的使用寿命。

3. 减少维护成本：自密封结构的阀门在正常运行过程中不需要频繁调整或更换密封件，从而降低了维护成本。

真空阀门设计标准
一、密封性能
1. 阀门应具有高密封性能，确保在真空条件下能够保持良好的密封效果。

2. 阀门密封材料应具有耐腐蚀、耐磨损、耐高温等特性，以满足不同工况的要求。

3. 阀门在开启和关闭过程中应具有可靠的密封性能，以防止真空系统的泄漏。

二、流导性能
1. 阀门应具有合理的流导性能，确保流体在通过阀门时产生的阻力较小。

2. 流导性能应与真空泵的抽气速率相匹配，以确保整个真空系统的稳定性和可靠性。

3. 阀门内部流道应平滑，避免出现死角和涡流，以减少流体阻力。

三、材料要求
1. 阀门壳体应采用耐腐蚀、耐高温、强度高的材料制成，如不锈钢、铝合金等。

2. 阀门密封材料应与壳体材料相匹配，以保证密封性能的持久性和可靠性。

3. 阀门的其他零部件如阀瓣、阀杆等也应具有相应的耐腐蚀、耐磨损、耐高温等特性。

四、结构设计
1. 阀门结构设计应简单、紧凑，方便安装和维护。

2. 阀门启闭机构应灵活可靠，能够实现快速开启和关闭，以满足不同工况的要求。

3. 阀门内部结构应易于清洁，避免残留物对流体产生污染。

五、连接尺寸
1. 阀门应具有标准的连接尺寸，以便与管道和其他设备进行连接。

2. 连接尺寸应符合相关标准和规范，以确保连接的紧密性和可靠性。

3. 对于特殊工况和设备，可根据需要定制非标连接尺寸，以满足实际需求。

高温阀门设计标准
高温阀门设计需要考虑材料、结构、密封和耐火等多个方面，以确保阀门在高温环境下的长期稳定运行和安全性。

以下是高温阀门设计的一些标准和要求：
1. 材料选择：应选用高温材料，如铸钢、不锈钢、铬钼钢等，且应优先选择高温合金材料；阀门材料的选择应考虑其化学成分、力学性能、高温性能、耐热腐蚀性能等因素。

2. 结构设计：应考虑高温下的膨胀和收缩，阀门的结构设计应具有良好的膨胀性能和稳定性；同时应尽可能减小阀门的泄漏率，以确保高温介质的不泄漏和污染环境。

3. 密封设计：阀门的密封设计应具有耐高温、耐腐蚀和耐磨损等性能，以确保高温介质的不泄漏和稳定运行；同时应考虑高温下的密封材料的膨胀性能和稳定性。

4. 耐火设计：高温阀门应具有耐火性能，以避免阀门在高温环境下被烧毁或失效；阀门的耐火性能应考虑材料的耐火性、结构的耐火性和密封的耐火性等因素。

综上所述，高温阀门设计需要考虑多个方面，其中材料、结构、密封和耐火等方面是设计的重点和难点，设计人员需要根据具体的应用场景和要求，选择合适的材料和结构设计方案，以确保高温阀门的长期稳定运行和安全性。

- 1 -。
