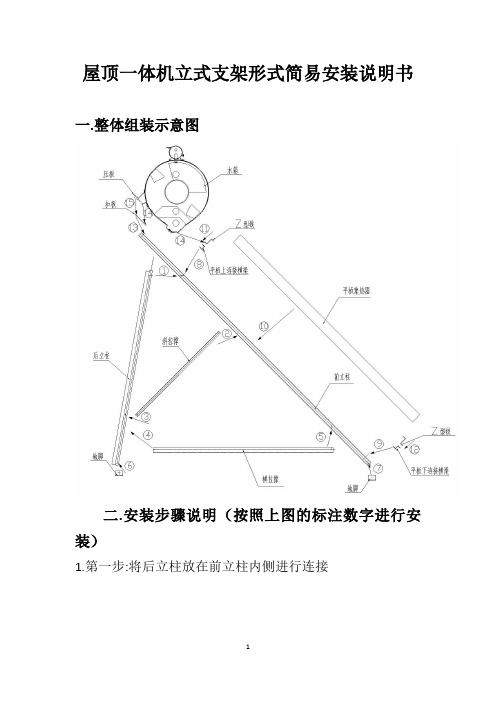

屋顶一体机立式支架形式简易安装说明书一.整体组装示意图
二.安装步骤说明（按照上图的标注数字进行安装）
1.第一步:将后立柱放在前立柱内侧进行连接
2.第二步:将斜拉撑放在前立柱内侧进行连接
3.第三步:将斜拉撑放在后立柱内侧进行连接
4.第四步:将横拉撑放在后立柱内侧进行连接
5.第五步:将横拉撑放在前立柱内侧进行连接
6.第六步:将地脚放在后立柱外侧进行连接
7.第七步:将地脚放在前立柱外侧进行连接
按照上面步骤1-7将左右两个侧面的支架分别连接好.，并通过背梁将两个侧面的支架连接起来
8.第八步:将平板上连接横梁连接到前立柱上
9.第九步:将平板下连接横梁连接到前立柱上
10.第十步:将平板集热器放在平板上下连接横梁之间
11.第十一步:将Z型铁连接到平板上连接横梁上
12.第十二步:将Z型铁连接到平板下连接横梁上，固定好平板集热器
13.第十三步:将扣板连接到前立柱上
14.第十四步:将水箱一边钩在扣板上，另一边压在Z型铁上
15.第十五步:将压板连接到扣板和前立柱上并压住水箱的一
边
主要安装配件示意图
平板上下连接横梁/后立柱压板
扣板 Z型铁
前立柱横拉撑
背梁、斜拉撑。
空 气 能 热 泵安装使用说明书（地暖空调一体机系列）◆使用热泵机组前，请认真阅读本说明书◆请妥善保管本使用说明书，以便日后查询前 言尊敬的用户：感谢您使用本公司的产品，为了您更好更安全地使用本产品，为确保机组的正常运行和防止故障的发生，安装工作必须由具备一定热水机组知识并有相当经验的技师承担，请在安装及使用本产品之前，仔细阅读本说明书，同时注意妥善保管，以便需要时查询。
本说明书适用于地暖机系列KFLR-8I、KFLR-10I、KFLR-14II等机组。
执行标准：GB/T21362-2008GB4706.1-2005GB4706.32-2012目 录产品简介 (1)安全注意事项 (1)机组安装 (3)试运行 (8)操作说明 (9)维护保养 (14)故障分析与处理 (14)电气配线图 (17)技术参数 (20)产品附件清单 (21)产品简介科希曼空气源热泵地暖空调一体机，它不需要阳光，占地小，突破时间、空间、方向等条件的严格约束限制，根据逆卡诺循环原理，采用电能驱动压缩机做功，利用传热工质，对水进行加热或降温。
本热泵地暖空调一体机具有安全可靠、节能环保、寿命长等优点，该产品与空调相比，具有无可比拟的优势，夏天是中央空调，利用水系统换热，出风温度舒适，风大却温和，室内温度均匀，不易得空调病。
适宜的温度、湿度、风速，使人倍感舒适。
水循环家用中央空调使室内湿度自由控制在40%～70%之间，更好地保护肌肤及呵护呼吸系统，且系统静音运行、冷暖可调、送风角度好、风量大、温度分布均匀，舒适怡人。
冬天是地暖，地暖不易造成污浊空气对流，室内空气洁净；不会引起室内干燥，家居环境舒适健康；从脚暖起，室内温度由下而上逐渐降低，“凉顶暖足”，符合中医养生之道。
在不同的运行工况下，每消耗1度电就能从低温热源中吸收2~6度电的热量，可以节省大量的运行费用。
产品适用于-7～43℃，冬季采暖，夏季供冷，不受雨雪等恶劣天气影响，特别适用于住宅小区、别墅、宾馆、棋牌室、学校、医院等场所。
油烟一体机安装施工方案引言油烟一体机是一种重要的厨房设备，能够有效过滤和排除油烟，提供一个清洁、健康的烹饪环境。
正确安装油烟一体机对于保证其正常运行和使用起到至关重要的作用。
本文将介绍油烟一体机的安装施工方案，以帮助用户正确安装油烟一体机并确保其正常运行和使用。
施工准备在进行油烟一体机安装施工之前，需要做好以下准备工作：1.准备必要的工具和材料，如螺丝刀、扳手、电钻、水平尺、电线、管道等；2.确定油烟一体机的安装位置，通常安装在厨房墙壁上方的抽油烟机位置；3.找到合适的电源和排气口位置，以便安装电线和排气管道。
安装步骤根据油烟一体机的特点和安装要求，以下是安装施工的步骤：1.确定安装位置：根据厨房布局和使用需求，选择合适的位置安装油烟一体机，通常安装在靠近炉灶的墙壁上方。
使用水平尺和标尺测量，确保安装位置水平和垂直。
2.安装支架：根据油烟一体机的尺寸和重量，选择合适的支架进行安装。
使用螺丝刀和扳手，将支架固定在墙壁上，确保支架牢固可靠。
3.安装油烟一体机本体：根据油烟一体机的安装说明书，将其安装在支架上。
通常使用螺丝、螺栓等将油烟一体机固定在支架上，并确保其水平和垂直。
4.接通电源：将电线从油烟一体机的电源接口穿过墙壁，连接到附近的电源插座。
使用电钻和电线夹进行连接，确保电线连接牢固可靠。
接通电源前，请务必关闭电源开关，以确保安全。
5.连接排气管道：使用合适的材质和规格的排气管道将油烟一体机的排气口连接到室外排气口或排气管道。
确保排气管道连接牢固，无漏气情况。
安全注意事项在进行油烟一体机安装施工时，需要注意以下安全事项：1.在工作过程中，务必戴好工作手套，以防止手部受伤；2.安装过程中要保持工作区域清洁整齐，避免绊倒和滑倒的危险；3.接通电源之前，请检查电线是否损坏或老化，如有损坏请及时更换；4.在接通电源前，请确认电线的接线方法正确无误，以避免电路短路或其他电器故障；5.在连接排气管道时，确保使用适当的密封材料，以防止漏气和异味泄露。
多媒体教学一体机安装方法第一篇：多媒体教学一体机安装方法多媒体教学一体机安装方法多媒体教学一体机安装方法一、调节多媒体教学一体机1.调整多媒体教学一体机平整度可以在多媒体教学一体机的平整度均匀调节螺钉，把多媒体教学一体机调整到螺钉范围的中间位置，然后再调整所有多媒体教学一体机。
所以你可以最大限度地发挥每个角度的调整幅度，就不会出现个别多媒体教学一体机的螺钉不能调整的情况。
2.当多媒体教学一体机的高低还没有固定时，先控制好它，然后看多媒体教学一体机的整体情况，因为控制多媒体教学一体机的高度不到位，它将会前后或左右移动的，这将给后期工作和显示效果带来许多不必要的麻烦多媒体教学一体机安装方法二、对框架要求：考虑到多媒体教学一体机的安装和维护方便，包边可拆。
外框架沿多媒体教学一体机外侧（四个边缘）每边留出约25mm 的间隙，大的多媒体教学一体机也应适当根据列数增加间隙。
此外，为了到箱体的维修，在修复原理上，通道宽度不小于 1.2m。
按屏幕的边缘可拆卸，所以侧面压住屏幕最佳为 3-5mm，安装箱体与屏幕全部完成后，最后固定的可拆卸的边条。
多媒体教学一体机安装方法三、多媒体教学一体机的安装在正常情况下，没有特殊的安装板，抬高多媒体教学一体机致负重杠杆就好。
但如果没有空间安装了怎么办？在这种情况下，可以把两个多媒体教学一体机挂在负重杆支架上，然后在安装多媒体教学一体机，最后让后面的工作人员把挂杆、多媒体教学一体机拧好就可以了。
多媒体教学一体机安装方法四、空调（根据项目而定）：在维修通道里面，必须安装空调或出风口，保证良好的通风设备。
出风口的位置应远离液晶多媒体教学一体机（1m 或更好），并出风处不能直接吹冷热水，对以免屏幕造成热量不均匀导致损伤。
五、设备的安装应表面光滑。
由于液晶多媒体教学一体机系统重量很高，尤其是背投影拼接技术相关产品，决定着它的身体是非常大的，并且还很重，所以如果设备安装地砖的话，首先要确认它是否能承受这样的重量多媒体教学一体机安装方法六，环境光：由于液晶多媒体教学一体机产品的亮度是相对有限的，如果环境光线太亮，会影响画面效果。
如何快速安装车牌识别一体机对于车牌识别一体机的功能想必大家都不陌生，但是对于很多初次安装车牌识别一体机的工作人员来说，如何快速安装好相机却不是想象中那么简单的！往往是忙活了半天最后却发现相机指示灯不亮，又要从头再来。
而面对厚厚的产品说明手册，也常常无从下手，无法快速get到安装教程。
今天为大家带来简单上手的四步安装教程，教你快速安装车牌识别一体机。
注意：安装、调试前首先应对现场进行勘察，并结合相机的性能特点明确安装位置，确定施工方案后再进行施工。
若存在任何疑问，请及时联系技术，以实际产品和现场情况为准！步骤一固定相机设备首先选择场景合适的安装位置和高度，将相机固定在平台或者支架上，尽量使来车方向正对相机方向。
推荐高度1.5m，垂直俯角<30°，水平角度<45°。
步骤二相机接电深睛专用车牌识别一体机的正常电压为12V±5%，电流2A。
安装前请确认电源为12V2A 标准电源。
根据深睛系列产品配置不同，分为两种情况：第一种是相机自带电源，第二种是相机不带电源，安装前请务必确认哦。
第一种情况：相机自带电源将电源插入相机的DC口（12V+；GND —）相机内部带电源，只需要接入到DV220V，如图1标红的地方，N零线L火线。
同时需要给相机供电，相机自带电源输出为12V2A，可直接使用，如图2标黄的地方，外接的两根线直接插到相机尾部DC12V处即可，如图2。
TIPS：如果电源线接反，相机不会启动，电源指示灯不会亮。
图1：图2：第二种情况：相机内部不带电源相机内部没有带电源，需要自己选择电源，只要是12V2A的电源都可以给相机供电，同时也需要注意相机电源端口哦。
步骤三设备联网打开上位机，使用正常网线连接上位机与相机。
TIPS：如果通过交换机连接，请确保IP不会冲突，且网络互通。
采用双绞线与RJ45水晶头连接，一端接在相机的RJ45LAN上面，另一端接在电脑或交换机上面。
全铝整板铝材加工切割一体机安装说明：(1)打开包装，注意里面有小配件。
把挡尺和料架装上,收紧螺丝。
(2)将总气源直径8mm的气管接入气源，气源要保持0.6到0.8MPa。
(3)接上电源，注意本台机的电压，是接380V还是220V，若电源线是三条线则是380伏。
两条线则是220伏，注意：点动电机开关看锯片齿是否朝前转，若不朝前转，如380V要随意调换两条火线。
(4)调节压料气缸的气压，建议调到0.2-0.4Ma之间，先打开总电源把压料开关打开把自动与手动旋钮打到手动，把电箱内的压料气压表旋钮拔起，顺时针调大逆时针调小，按压料点动按钮看气压表显示或直接查看料有没有压紧或变形。
调好后按下气压表旋钮。
(一般出厂时已经调好需要操作者多试找到合适的速度)(5)调整锯片来回的速度,调节旋钮都是顺时针调小,逆时针调大。
详细请看图解。
(一般我们出厂时己经调好。
一般来说切木头可以快点,切铝材要慢点，需要操作者多试找到合适的速度)(6)调节好后把自动与手动旋钮打到自动。
(7)切割定位时要注意锯齿到零刻度的距离与被切削去的长度。
(8)全部调试好后先把定位块进行定位。
定位完成后放料进行切削,切削过程中注意手不可放在离锯片50MM内。
先打开电机开关,如打开压料开关请注意是否能把料压紧，然后踩下脚踏开关就可以。
操作说明：(1)使用前必须认真检查设备的性能,确保各部件的完好性。
(2)电源闸开关、锯片的松紧度、锯片护罩或安全挡板进行详细检查,操作台必须稳固,夜间作业时应有足够的照明亮度。
(3)使用之前,先打开总开关,空载试转几圈,待确认安全无误后才允许启动。
一定要确保锯齿朝前转。
(4)操作前必须查看电源是否与电动工具上的常规额定电压相符,以免错接电源,不得使用额定功率低于4800转分的锯片。
(5)不得试图切锯未夹紧的小工件或带棱边严重的型材。
(6)不得进行强力切锯操作,在切割前要待电机转速达到全速即可。
(7)护罩未到位时不得操作,不得将手放在距锯片5厘米以内。
触想触控智联未来
<深圳市触想智能股份有限公司>工业平板电脑工业显示器工业安卓一体机工控机
工业平板电脑一体机安装方法之嵌入式安装指导
随着工控领域发展越来越广泛，工业一体机的应用途径越来越多，各行各业应用的安装方式也是有差异。
因此一般工业一体机厂家针对于一台工业一体机推出了多种安装方式。
工业一体机常见的安装方式有哪些？以触想智能为例，目前主要流行的嵌入卡扣式、悬挂式、悬臂式、桌面式安装、壁挂式安装、百叶卧式、开放式等常见的安装方式。
工业平板电脑一体机安装方法之嵌入式安装方法：
1.机柜开好裸露屏幕的大小，将平板电脑从后放入机柜
2.用弓形铁片固定住一体机后，固定于机柜面板中
嵌入式安装方式，通俗来说就是将工业一体机嵌入到客户的产品上，假如客户的设备需一个中大型的控制柜，嵌入式平板电脑就只将面板装在设备外部,其余部分都嵌入客户设备中。
利用配置的卡扣，后面用挂钩固定（大型控制柜只要按我们嵌入式平板电脑安装图中开孔尺寸开一个大方孔）其它地方不用开任何安
装孔。
常见应用场景：车间设备、检测设备、数控机床设备、施工现场等工业自动化应用。
