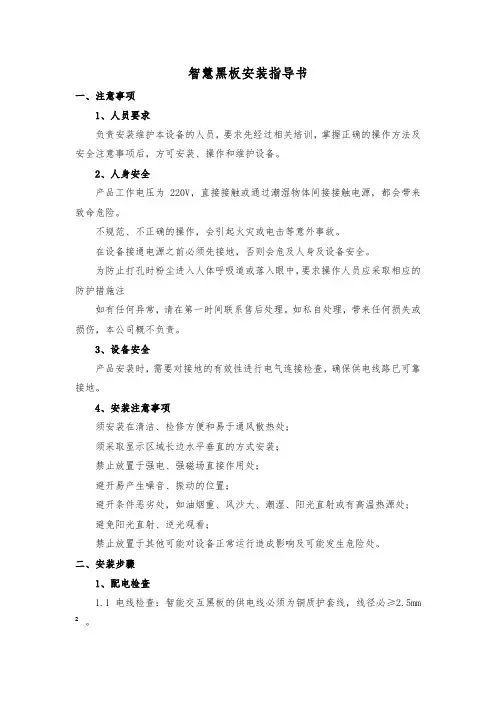

智慧黑板安装指导书一、注意事项1、人员要求负责安装维护本设备的人员，要求先经过相关培训，掌握正确的操作方法及安全注意事项后，方可安装、操作和维护设备。
2、人身安全产品工作电压为220V，直接接触或通过潮湿物体间接接触电源，都会带来致命危险。
不规范、不正确的操作，会引起火灾或电击等意外事故。
在设备接通电源之前必须先接地，否则会危及人身及设备安全。
为防止打孔时粉尘进入人体呼吸道或落入眼中，要求操作人员应采取相应的防护措施注如有任何异常，请在第一时间联系售后处理。
如私自处理，带来任何损失或损伤，本公司概不负责。
3、设备安全产品安装时，需要对接地的有效性进行电气连接检查，确保供电线路已可靠接地。
4、安装注意事项须安装在清洁、检修方便和易于通风散热处；须采取显示区域长边水平垂直的方式安装；禁止放置于强电、强磁场直接作用处；避开易产生噪音、振动的位置；避开条件恶劣处，如油烟重、风沙大、潮湿、阳光直射或有高温热源处；避免阳光直射、逆光观看；禁止放置于其他可能对设备正常运行造成影响及可能发生危险处。
二、安装步骤1、配电检查1.1电线检查：智能交互黑板的供电线必须为铜质护套线，线径必≥2.5mm ²。
1.2断路器检查：检查房间供电线路是否有安装小型空气断路保护器，要求断路器电流＞10A。
1.3供电插座检查：检查插座接线顺序是否正确，可使用插座安全检测器检测。
1.4注意事项：不允许智能交互黑板电源线插入不带地线的插座。
不允许将智能交互黑板电源线剪断后，自行接延长线。
2、产品安装2.1三段式黑板安装1）拆包检查：核对外包装型号是否正确，包装箱是否有撞击破损痕迹；拆除纸箱包装及内包，检查外观是否良好、配件齐全。
安装配件：●上挂墙件×3个●防翻转支架（锁机器）×2个（配电容黑板）●中框锁下后盖固定件×2个（配红外黑板）●挂墙五金横连接件×2个●锁墙下固定件×4个●左右框锁下型材固定件×2个●螺丝M4×16个●M4手拧螺丝×8个●膨胀螺丝包（含膨胀胶塞，螺丝）×3个内六角扳手M8L型T6mm×1个2）安装尺寸图：安装前，为确认合适的安装位置，请先阅读产品背面安装尺寸图，单位mm。

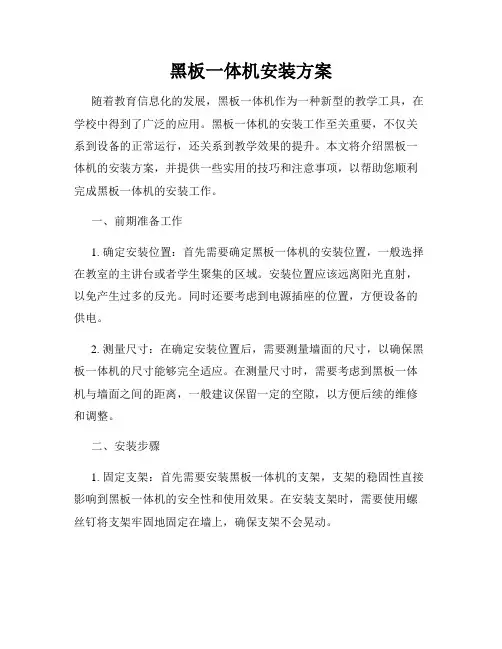

黑板一体机安装方案随着教育信息化的发展，黑板一体机作为一种新型的教学工具，在学校中得到了广泛的应用。
黑板一体机的安装工作至关重要，不仅关系到设备的正常运行，还关系到教学效果的提升。
本文将介绍黑板一体机的安装方案，并提供一些实用的技巧和注意事项，以帮助您顺利完成黑板一体机的安装工作。
一、前期准备工作1. 确定安装位置：首先需要确定黑板一体机的安装位置，一般选择在教室的主讲台或者学生聚集的区域。
安装位置应该远离阳光直射，以免产生过多的反光。
同时还要考虑到电源插座的位置，方便设备的供电。
2. 测量尺寸：在确定安装位置后，需要测量墙面的尺寸，以确保黑板一体机的尺寸能够完全适应。
在测量尺寸时，需要考虑到黑板一体机与墙面之间的距离，一般建议保留一定的空隙，以方便后续的维修和调整。
二、安装步骤1. 固定支架：首先需要安装黑板一体机的支架，支架的稳固性直接影响到黑板一体机的安全性和使用效果。
在安装支架时，需要使用螺丝钉将支架牢固地固定在墙上，确保支架不会晃动。
2. 连接电源：安装好支架后，需要将黑板一体机的电源与电源插座相连接。
通常情况下，电源线会自带插头，只需要将插头插入电源插座，确保电源供应的稳定。
3. 调整角度：黑板一体机的角度调整是一个关键的环节。
根据实际情况，可以通过调整支架上的螺丝或者调节黑板一体机底座上的按钮来实现角度调整。
在角度调整时，可以借助水平仪等工具来保证黑板一体机的水平度。
4. 连接设备：黑板一体机通常会配备多种接口，如HDMI接口、USB接口等。
根据实际需求，将需要连接的设备通过对应的接口与黑板一体机相连即可。
连接后，还需要进行一些简单的设置和调试，确保设备之间的互联正常。
5. 安装附件：除了黑板一体机本身，还需要安装一些附件，如投影仪、扬声器等。
安装这些附件时，需要仔细阅读附件的使用说明，遵循操作步骤进行安装。
同时要注意附件与黑板一体机的连接方式，确保连接牢固可靠。
三、后期维护和注意事项1. 定期清洁：黑板一体机需要定期清洁，以保证显示效果的清晰度和设备的寿命。
MAXHUB会议一体机安装指南1. 移动支架安装2移动支架介绍现在仍在出货MAXHUB使用的移动支架总共有2个，ST23A和ST26。
主要差别是：1.ST23A使用在65吋及以上机型，ST26主要使用在65吋及以下机型2.ST23A比ST26更大、更重、更能承重3移动支架介绍效果图如下：4ST23AST26ST23A安装说明:详情可见PDF手册及视频，此处给出简要说明安装脚轮并用扳手锁死螺丝：5ST23A 安装说明:6插入左右立柱插入左右立柱:为了方便后续安装，可以先把立柱插入孔位并用螺丝锁住，不需要锁紧，留下一定的松动空间好插入支撑管ST23A 安装说明:7安装2条支撑管ST23A安装说明:8安装完支撑管后用扳手可锁紧立柱的螺丝ST23A安装说明:9扶正并插入挡板ST23A安装说明:10安装托盘ST23A安装说明:11安装固定件ST23A安装说明:12完成移动支架安装ST23A 安装说明:13根据说明书的位置安装壁挂板。
如C65MJ 安装在1、3孔ST23A 安装说明:14标准版按照尺寸安装壁挂条后挂在整机上。
增强/旗舰版可直接挂上整机ST23A安装说明:完成15ST26安装说明:详情可见PDF手册及视频，此处给出简要说明拼接底座和下框（脚轮和支撑柱出厂时已装好，不用现场安装）16ST26安装说明:锁紧17ST26安装说明:根据尺寸安装立柱，比如安装C65MJ，则A孔应该对应2或者3或者4孔，不能用1孔或者5孔。
然后安装固定件18ST26安装说明:安装托盘19ST26安装说明:安装壁挂板20ST26安装说明:移动支架完成21ST26安装说明:22标准版按照尺寸安装壁挂条后挂在整机上。
增强/旗舰版可直接挂上整机。

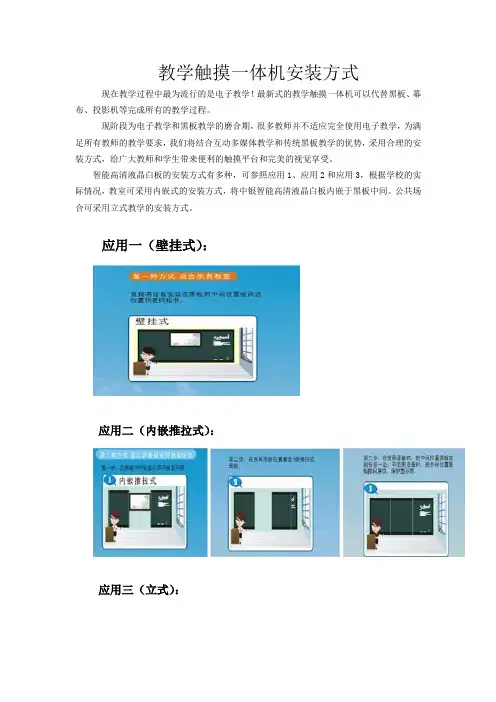

教学触摸一体机安装方式
现在教学过程中最为流行的是电子教学！最新式的教学触摸一体机可以代替黑板、幕布、投影机等完成所有的教学过程。
现阶段为电子教学和黑板教学的磨合期，很多教师并不适应完全使用电子教学，为满足所有教师的教学要求，我们将结合互动多媒体教学和传统黑板教学的优势，采用合理的安装方式，给广大教师和学生带来便利的触摸平台和完美的视觉享受。
智能高清液晶白板的安装方式有多种，可参照应用1、应用2和应用3，根据学校的实际情况，教室可采用内嵌式的安装方式，将中银智能高清液晶白板内嵌于黑板中间。
公共场合可采用立式教学的安装方式。
应用一（壁挂式）：
应用二（内嵌推拉式）：
应用三（立式）：
实际安装方式例
广州市天河区车陂小学（壁挂可左右移动推拉）（落地可移动型支架）
内嵌式安装
用电子白板时，可将滑动黑板移向俩边推开
不用电子白板时向中间合并锁住
这三种触摸教学一体机安装方式基本涵盖所有安装方式，学校在安装时可以按自己的实际情况进行安装！。
宇通部标一体机终端产品安装指南目录一星定位汽行介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯02二安装步⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03 1第一步：清点数目，品。
⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第二步：数据，填安装。
⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第三步：装 SIM 卡，初始化 IP 。
⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 第四步：确定安装位置。
⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第五步：，接源，数据。
⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6第六步：，看中心数据。
⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第七步：安装固定，收字。
⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯三附一行五条的找及安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯09四附二面板按明及符号明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14五附三主要技指及品保修⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17五附四安装要点及要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18六附五安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19使用前真本明卫星定位汽车行驶记录仪简介本产品按照汽车标准安装嵌入式结构设计，一体化结构。
结合GPS／北斗定位监控，信息显示屏，汽车行驶记录仪， TF卡存储，打印机，驾驶员IC卡身份识别，多路数据接口，语音通话功能。
符合国标GB-T19056-2003/ 部标JT/T794-2021/ 广东DB44/T578 标准的要求，是新一代经济实用的多媒体卫星定位车载无线终端。
终端产品安装步骤第一步：清点终端产品配件数目，并在办公室测试好产品，定位正常。
检查配件〔主机、 GPS 天线、 GSM 天线、电源线、喇叭、报警按钮、 IC 卡、固定支架、显示屏、摄像头等〕第二步：数据记录(数据必须准确记录)，填写安装单。
1.车牌号以及车牌颜色；2.终端产品编号〔主机侧面的后十位数字〕；3. SIM 卡号。
智慧黑板安装指导书一、安装准备进入施工现场前，必须进行详尽的环境勘察与情况了解，以确保智慧黑板产品的安装既科学又安全可行。
1）墙体承重评估首要任务是确认安装墙体的承重能力，确保墙体能够承受智慧黑板及其附件的总重量，至少达到或超过160kg。
对于不确定的墙体，建议进行专业评估或使用加固措施。
2）综合布线规划在安装前，需明确电源、信号线等布线路径，确保它们能够顺畅地连接到智慧黑板，并且最好布置在设备的正中间位置，以减少线缆杂乱，便于后续维护。
预留尺寸精确测量根据智慧黑板的具体尺寸（长×宽），加上至少10mm的额外空间作为安装间隙，以确保安装后的稳定性和美观性。
测量时应精确无误，避免因尺寸不符导致安装困难。
3）施工工具与材料准备根据不同的墙体类型（如实心砖墙、水泥墙、空心砖墙、木板墙等），准备相应的施工工具和材料。
①实心砖墙、水泥墙、空心砖墙等工具准备电锤：用于打孔，安装膨胀螺栓。
钻头：配套8*80内膨胀螺栓的专用钻头。
铁锤：辅助安装及调整。
12-14开口扳手：紧固螺栓。
激光水平仪或水平尺：确保安装水平。
十字螺丝刀：安装螺丝。
施工手套：保护手部安全。
②木板墙等工具准备铁锤：用于敲击自攻丝。
自攻丝：适合木板墙等轻质墙体的固定方式。
激光水平仪或水平尺：同样用于确保安装水平。
十字螺丝刀：安装螺丝。
施工手套：保护手部安全。
二、安装步骤根据教学楼设计规范中关于智慧黑板与讲台垂直距离的具体要求，我们不仅要遵循相关标准建议值，还需确保实际安装时能够根据学生的平均身高、视力状况以及教学习惯进行微调，以达到最佳的教学效果和舒适度。
对于小学教室（0.8-0.9m）和中学教室（1-1.1m）的垂直距离设定，建议在安装前与校方深入沟通，了解具体需求和学生特点，必要时可邀请眼科专家或人体工程学专家参与评估，确保设计科学合理。
验货合格并完成初步安装后，进入精确测量与固定阶段，以下是具体安装的步骤：1)精确测量尺寸使用激光测距仪或高精度卷尺，精确测量智慧黑板边框至讲台平面的垂直距离，确保符合校方确认的数值范围。
黑板安装流程配件：弯头4个、锁1把、锁扣1个、限位3个、滑轮8个、固定板小脚铁8个、扎带6根、接灰盒2个、膨胀管（白板8个，一体机11个）、固定大角铁6个、铆钉80颗。
移动黑板2块，固定黑板2块，（板面以实际产品规格为准），铝合金长滑道2根、短立杆2根。

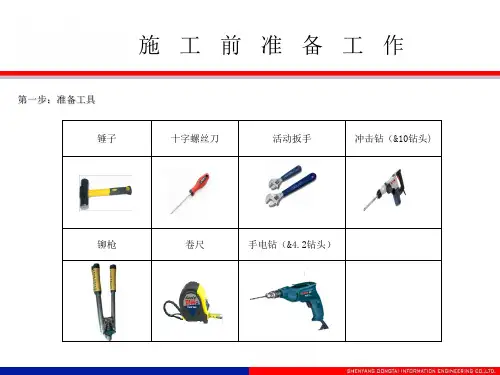

工具：电锤（￠10钻头）、手电钻（￠4.2钻头）、拉铆枪、十字螺丝刀、钉锤、裁纸刀、剥线钳、￠20开孔器、水平仪、五米卷尺。
第一步：安装滑轮: 轮子面应朝向黑板正面，上、下各两个用铆钉固定。
右侧移动板安装锁，左侧移动板安装锁扣，用铆钉固定，将弯头安装在短立柱上用铆钉固定。
第二步：安装移动板：将两根长滑轨面对面放置在一个平面工作台上，把一侧短立柱与上、下滑轨连接，用铆钉固定。
再将两块移动板平行推入滑道内（锁应在两块移动板中间）。
最后将另外一侧立柱与上、下滑道连接。
第三步：安装固定板：将两块固定板放入大框内，调整好间隙，平行后，用固定板小脚铁将其与大框连接。
第四步：①电子白板安装：将电子白板放置在大框中间位置，调整好距离后用小脚铁将其固定在大框内（切记只在大框上打孔顶住即可，电子白板上下不能打孔。
②一体机安装：将电视机先安装在墙面上，其安装尺寸为（黑板总高－触控一体机高度）÷2 即为一体机底部高度。
第五部：水平仪定好高度，离地90公分，用电锤在墙上打孔，下部3个，上部3个，把膨胀管装入。
将大角铁固定好，最后将组装好的黑板抬起放在角铁上，用铆钉固定。
将移动板推至与电子白板或一体机边框平齐位置后，在下滑道两侧安装塑料限位，黑板即组装完成。
推拉黑板安装验收标准1、水平安装，2、黑板组装完毕后，需满足上述要求3、外表美观，边角无毛刺4、黑板推拉顺畅故障原因及处理方法故障原因 处理方法●检查滑道中是否有障碍 黑板推拉不顺畅●滑道是否变形。
