地下连续墙水下混凝土灌注记录表

每盘砼数量（m3）
水泥
细骨料
粗骨料
外加剂
水
坍落度（mm）
测量时间
砼面标高Βιβλιοθήκη 导管底口标高导管埋入深度灌注砼累计盘数
灌注砼累计数量
备注
质检工程师
施工员
记录人
技术负责人
年月日
年月日
年月日
年月日
监理意见：
监理工程师：年月日
地下连续墙混凝土灌注工程检查记录
单位（子单位）工程名称
地铁里程
合同编号
分部（子分部）工程名称
施工部位
施工单位
项目经理
施工执行标准名称及编号
《地下铁道工程施工质量验收标准》（GB/T50299-2018）
孔顶设计标高
清孔孔底标高
导管漏斗顶标高
钢筋笼底标高
砼强度等级
水灰比
设计砼用量（m3）
每盘砼材料用量（kg/m3）

合同段 公路等级
时间
Байду номын сангаас
基准面到 砼厚度 导管总长 导管顶面至基准面高 导管埋深拆管前/后 总孔深（m) 砼顶面高 度拆管前/后（m) （m) （m) （m) 度B（m) 1 2 3=1-2 4 5 6=4-2-5
重要记录
自检意见
监理意见
监理意见
记录：
测量：
日期：

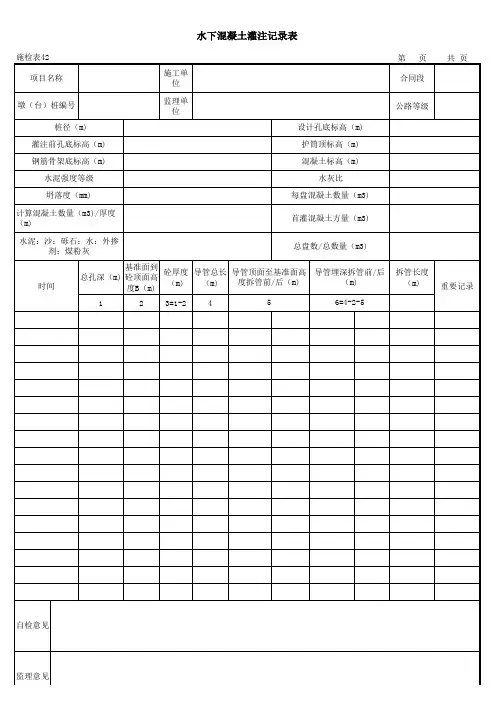

水下混凝土灌注记录表
施检表42 项目名称 墩（台）桩编号 桩径（m) 灌注前孔底标高（m) 钢筋骨架底标高（m) 水泥强度等级 坍落度（mm) 计算混凝土数量（m3)/厚度 （m) 水泥：沙：砾石：水：外掺 剂：煤粉灰 施工单 位 监理单 位 设计孔底标高（m) 护筒顶标高（m) 混凝土标高（m) 水灰比 每盘混凝土数量（m3) 首灌混凝土方量（m3) 总盘数/总数量（m3) 拆管长度 （m) 第 页 共 页

每隔m来自n混凝土灌注量 本次 累计
观测记录 h h h 混 凝 土 浇 筑 过 程 监 控 记 录 h h h h h h h h h h h 试块 留置 min min min min min min min min min min min min min min
混凝土实 孔内混凝 导管长 测坍落度 土面高度 度 （mm） （m） （m）

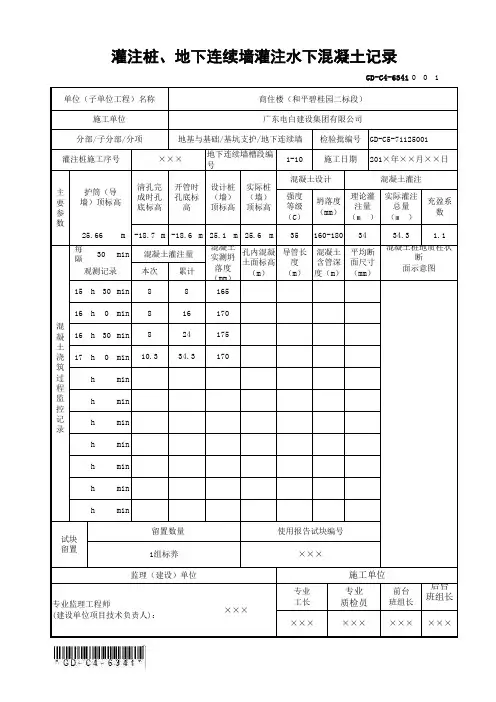

灌注桩、地下连续墙灌注水下混凝土记录
0 单位(子单位)工程名称 施工单位 分部/子分部/分项 灌注桩施工序号 地下连续墙 槽段序号 检验批编号 施工日期 年 月 日 1
混凝土设计 混凝土灌注 清孔完成 设计桩 实际桩 开管时孔 （墙） （墙） 强度等 主 护筒（导墙）顶 时孔底标 实际灌注 底标高 坍落度 理论灌注 充盈系 标高（m） 高 顶标高 顶标高 级 要 总量 （m） （mm） 量（m3） 数 （m） （m） （m） 参 （C） （m3） 数 混凝土 平均断面 混凝土桩地质柱状断面 含管深 尺寸 示意图 度 （mm） （m）
留置数量
使用报告试块编号
监理（建设）单位 专业工长
施工单位 专业质检员 施工班组长
监理工程师 （建设单位项目专业技术负责人）：

001m-18.7m -18.6m 25.1m 25.6m 每隔min15h 30min 16h0min16h 30min 17h0min h min h min h min h min h min h min h min h min hmin专业监理工程师(建设单位项目技术负责人)：×××混凝土实测坍落度（mm）孔内混凝土面标高（m）导管长度（m）混凝土含管深度（m）平均断面尺寸（mm）混凝土桩地质柱状断面示意图主要参数混凝土浇筑过程监控记录护筒（导墙）顶标高清孔完成时孔底标高开管时孔底标高设计桩（墙）顶标高实际桩（墙）顶标高专业工长专业质检员前台班组长后台班组长××××××××××××留置数量使用报告试块编号1组标养×××监理（建设）单位施工单位试块留置10.334.317082417516581617030混凝土灌注量观测记录本次累计8825.6635160-1803434.31.1混凝土设计混凝土灌注强度等级（C）坍落度（mm）理论灌注量实际灌注总量充盈系数灌注桩施工序号×××地下连续墙槽段编号1-10施工日期201×年××月××日施工单位广东电白建设集团有限公司分部/子分部/分项地基与基础/基坑支护/地下连续墙检验批编号GD-C5-71125001灌注桩、地下连续墙灌注水下混凝土记录GD-C4-6341单位（子单位工程）名称商住楼（和平碧桂园二标段）。

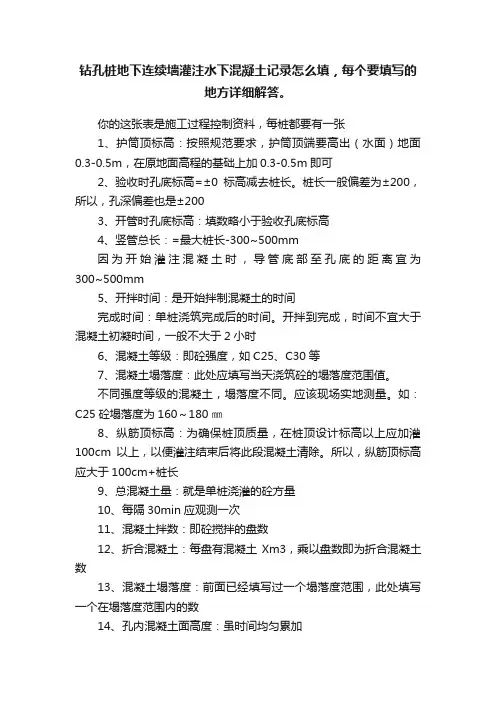

钻孔桩地下连续墙灌注水下混凝土记录怎么填，每个要填写的地方详细解答。

你的这张表是施工过程控制资料，每桩都要有一张1、护筒顶标高：按照规范要求，护筒顶端要高出（水面）地面0.3-0.5m，在原地面高程的基础上加0.3-0.5m即可2、验收时孔底标高=±0标高减去桩长。

桩长一般偏差为±200，所以，孔深偏差也是±2003、开管时孔底标高：填数略小于验收孔底标高4、竖管总长：=最大桩长-300~500mm因为开始灌注混凝土时，导管底部至孔底的距离宜为300~500mm5、开拌时间：是开始拌制混凝土的时间完成时间：单桩浇筑完成后的时间。

开拌到完成，时间不宜大于混凝土初凝时间，一般不大于2小时6、混凝土等级：即砼强度，如C25、C30等7、混凝土塌落度：此处应填写当天浇筑砼的塌落度范围值。

不同强度等级的混凝土，塌落度不同。

应该现场实地测量。

如：C25砼塌落度为160～180㎜8、纵筋顶标高：为确保桩顶质量，在桩顶设计标高以上应加灌100cm以上，以便灌注结束后将此段混凝土清除。

所以，纵筋顶标高应大于100cm+桩长9、总混凝土量：就是单桩浇灌的砼方量10、每隔30min应观测一次11、混凝土拌数：即砼搅拌的盘数12、折合混凝土：每盘有混凝土Xm3，乘以盘数即为折合混凝土数13、混凝土塌落度：前面已经填写过一个塌落度范围，此处填写一个在塌落度范围内的数14、孔内混凝土面高度：虽时间均匀累加15、导管长度：随时间、混凝土顶面标高的增加而减小，但要保证导管埋入混凝土面的深度为2 m-6 m16、埋管深度：同前17、平均断面：填写一个：桩径±100㎜18、断面示意图：根据设计文件绘制桩的断面。

钻孔灌注桩水下混凝土灌注记录表｜工程名称｜＿_________ ｜桩号｜＿_________ ｜｜｜｜｜｜｜桩径（mm）｜＿_________ ｜桩长（m）｜＿_________ ｜｜设计混凝土强度等级｜＿_________ ｜实际混凝土强度等级｜＿_________ ｜｜设计桩顶标高（m）｜＿_________ ｜实际桩顶标高（m）｜＿_________ ｜一、灌注前准备1、钢筋笼安装情况钢筋笼长度（m）：＿_________主筋规格及数量：＿_________箍筋规格及间距：＿_________检查结果：合格/不合格2、孔深及孔径检测实测孔深（m）：＿_________实测孔径（mm）：＿_________沉渣厚度（mm）：＿_________检查结果：合格/不合格3、导管安装导管直径（mm）：＿_________导管总长（m）：＿_________导管底口距孔底距离（m）：＿_________二、混凝土灌注情况1、混凝土坍落度（mm）初始坍落度：＿_________灌注过程中坍落度：＿_________2、混凝土灌注时间开始时间：＿_________结束时间：＿_________3、混凝土灌注量（m³）理论灌注量：＿_________实际灌注量：＿_________4、灌注过程中的异常情况及处理措施有无堵管：有/无处理措施：＿_________有无钢筋笼上浮：有/无处理措施：＿_________有无混凝土离析：有/无处理措施：＿_________5、混凝土顶面标高测量测量次数：＿_________测量时间：＿_________测量标高（m）：＿_________三、灌注结束后的检查1、桩顶混凝土质量检查方法：＿_________检查结果：合格/不合格2、桩身完整性检测检测方法：＿_________检测结果：合格/不合格四、施工人员及监理人员签字施工人员：＿_________ 监理人员：＿_________ 日期：＿_________这份记录表详细记录了钻孔灌注桩水下混凝土灌注的全过程，包括灌注前的准备工作、灌注过程中的各项参数和异常情况，以及灌注结束后的检查结果。

30min15h 00min 15h 30minhminh min h min h min h min h min h min h min h min h min h min hmin灌注桩、地下连续墙灌注水下混凝土记录GD-C4-6341单位(子单位)工程名称教学楼------------施工单位广东电白----------分部/子分部/分项地基与基础/基坑支护/地下连续墙检验批编号GD-C5-71125001灌注桩施工序号15#桩地下连续墙 槽段序号施工日期年 月 日-4.35C40混凝土设计混凝土灌注强度等级 （C）坍落度 （mm）理论灌注量（m3）实际灌注总量（m3）充盈系数160~18017.823.141.3每隔混凝土灌注量-0.84-36.3-36.2-5.15导管长度 （m）观测记录本次累计66180612175-4.3532.9630.4636.9634.46800800留置数量使用报告试块编号1组标养监理（建设）单位试块 留置专业工长专业质检员前台班组长后台班组长施工单位主要参数混凝土浇筑过程监控记录平均断面尺寸（mm）混凝土桩地质柱状断面示意图专业监理工程师（建设单位项目专业技术负责人）：护筒（导墙）顶标高（m）清孔完成时孔底标高 （m）开管时孔底标高 （m）设计桩 （墙） 顶标高 （m）实际桩（墙） 顶标高 （m）混凝土实测坍落度 （mm）孔内混凝土面高度 （m）混凝土含管深度（m）盈充系数1.3砼顶标高-4.35m护筒标高-0.84m桩顶标高-5.15m 孔底标高-36.3m。

水灰比
坍落 (cm)
应灌砼厚度 (m)
配合比
基准面到砼 砼灌注厚 导管总 基准面到导管顶面
顶面高度B(m) 度(m) 长(m)
高度C(m)
2
3=1-2
45所属分部Fra bibliotek程名称护筒顶 标高 (m)
水泥厂牌名标号
桩顶设计 标高 (m)
总盘数
导管 埋深(m)
6=4（2+5）
重要记事：钢筋位置情况、孔内情况、停 灌原因，停灌时间，载桩头砼高度不小于 0.5~1.0米，事故原因和处理情况等重要
灌注桩水下混凝土灌注施工记录表
施工单位： 分项工程：
合同区段： 工程部位：（桩号、墩台号、孔号）
里程桩号
钢筋骨架底
标高(m)
桩径(m)
混凝土标 号
计算砼浇注
实灌砼数
数量(m3)
量(m3)
总孔深A（基准面到
施工日期
孔底）(m)
（时间） 1
工程部位
分项工程名称
设计孔底 标高(m)
灌注前孔 底标高(m)
每盘砼数 量(m3)
记事。
基准面
C
B A
检测：
记录：
复核：

水下混凝土灌注记录表
建设项目：施工单位：监理单位：合同号：
桩号（墩台号、孔号）：分项工程名称：工程部位：表号：
桥梁名称
分项工程名称
灌注日期
年月日
墩（台）号
桩号
桩径（m）
设计孔底标高（m）
灌注前孔底标高（m）
护筒顶标高（m）
桩顶设计标高（m）
钢筋骨架底标高（m）
混凝土标号
水泥厂牌名标号
水灰比
坍落度（cm）
每盘混凝土数量（M3）
计算混凝土浇注数量（M3）
实灌混凝比
总盘数
时间
总孔深A（m）
基准面到混凝土顶面高度B（m）
混凝土灌注厚度（m）
导管总长（m）
基准面到导管顶面高度C（m）
导管埋深（m）
1
2
3=1-2
4
5
6=4-（2+5）
检查人签字：承包单位技术负责人签字：监理工程师签字：

页码共页
地下连续墙水下混凝土灌注记录表
JTG/TF50-2011公路桥涵施工技术规范编Fra bibliotek:项目名称
施工单位
施工日期
合 同 段
监理单位
单位工程
检验单位
检测日期
分部工程
工程部位
分项工程
桩号范围
槽段编号
砼施工记录号
设计墙底标高(m)
终孔墙底标高(m)
灌注前墙底标高(m)
沉渣厚度(mm)
设计墙顶标高(m)
设计墙宽(m)
重要记事
拆管前
拆管后
拆管前
拆管后
首批导管埋深
自检意见
监理意见
原始记录本
表号
册号
页码
序号
施工员:桥梁工程师:质检工程师:监理工程师:
计算混凝土数量(m³)
实灌混凝土数量(m³
钢筋骨架底标高(m)
导管总长(m)
基准面标高(m)
基准面到孔底深度(m)
灌注时间
混凝土标号(MPa)
首批混凝土体积(m³
配 合 比
时间
混凝土浇筑数量
(m³)
基准面到砼顶面深度(m)
基准面到导管顶(m)
拆管长度(m)
累计拆管长度(m)
导管埋深(m)
已灌注混凝土高度(m)

34.3
1.1
每 隔
30 min
观测记录
混凝土灌注量 本次 累计
混凝土 实测坍 落度 （mm）
孔内混凝 土面标高
（m）
导管长 度
（m）
混凝土 含管深 度（m）
平均断 面尺寸 （mm）
混凝土桩地质柱状 断
面示意图
15 h 30 min 8
8
165
16 h 0 min 8
16
170
混 凝 16 h 30 min 8
灌注桩、地下连续墙灌注水下混凝土记录
GD-C4-6341 0 0 1
单位（子单位工程）名称
商住楼（和平碧桂园二标段）
施工单位
广东电白建设集团有限公司
分部/子分部/分项
地基与基础/基坑支护/地下连续墙 检验批编号 GD-C5-71125001
灌注桩施工序号
×××
地下连续墙槽段编 号
1-10
施工日期 201×年××月××日
混凝土设计
混凝土灌注
主 要 参
护（导 墙）顶标高
清孔完 成时孔 底标高
开管时 孔底标
高
设计桩 实际桩 （墙） （墙） 顶标高 顶标高
强度 等级 （C）
坍落度 （mm）
理论灌 注量
实际灌注 总量
充盈系 数
数
25.66 m -18.7 m -18.6 m 25.1 m 25.6 m 35 160-180 34
24
175
土
浇 17 h 0 min 10.3
34.3
170
筑
过
h
min
程
监
h
min
控
记
h

浇注起 止 导管 长度
时间
（m）
实 合计混 凝
灌量
土实
3
3
（m ） 灌（m ）
护筒 （导 墙）顶 到砼面 高度 （m）
分包单位 14.209 ﹣19.6 ﹣19.630 ﹣19.543
砼面 标高 （m）
导管 埋深 （m）
19:40~19:55
22
22
情况
6
Φ1 180-220
1
8
Φ1 180-220
1
试块 留置
项目技术负责人：
有见证标养 质检员：
施工员：
试验报告试块编号 年 月 日
市政基础设施工程
水下混凝土灌注记录
工程名称
承包单位
单位工程名称
桩(槽)编号
设计桩∕ 墙顶标高（m） 护筒（导墙）
顶标高（m） 钢筋笼顶/ 底标高（m）
0#台0-1#桩 ﹣2.3 3.747
﹣1.5/﹣19.4
理论混凝土量 （m3）
设计桩∕墙底 标高（m）
验收时孔／槽 底标（m）
灌注前孔／槽 底标高（m）
10
10
13.278 ﹣9.531
16
20:08~20:21
16
16
9.5
19.5
5.147 ﹣1.4
8
市政施—23 共 页 ,第 页
/
设计混凝土等级 设计桩直径/槽 长、宽尺寸（m） 混凝土供应单位
设计配合比编号
C30 Φ1m
拆管 长度 （m）
平均 断面尺寸
（m）
实测 塌落度 （mm）
浇注过 程 中出 现问 题 及处理

合同号： 编 号：
记录表 16
年月日 时分
年月日 时分
外掺剂 :
实测坍落度(cm) 计算混凝土数量(m3)
时间
总孔深 (m)
基准面 到混凝 土顶面 高度(m)
混凝土 浇筑厚 度(m)
1
2
3
4=2-3
实灌混凝土数量(m3)
拆除导管
导管 总长 (m)
拆除 长度 (m)
剩余 长度 (m)
基准面m)
重要记事：钢筋位置 情况、孔内情况、停 灌原因，停灌时间， 事故原因和处理情
况等重要记事。
5
6 7=5-6
8
9=7-(3+8)
注：导管顶面位于测深基准面以上时，8 为正值，位于测深基准面以下时，8 为负值。
检查人：
质检负责人：
建设工程项目
施工自检
灌注桩水下混凝土灌注现场记录表
承包单位： 监理单位：
工程名称
桩号及工程部位
设计钻孔桩直径(cm)
测量基准面程高(m) 护筒顶程高(m) 混凝土强度(Mpa)
混凝土配合比
水:
设计孔底高程(m) 灌注前孔底程高(m)
导管长度(m)
水泥: 砂:
石:
灌注开始日期 灌注完成日期 设计桩顶高程(m) 灌注后桩顶高程(m) 导管分节(节)

钻孔灌注桩水下混凝土灌注记录表一、灌注记录表的表头信息1、工程名称：填写具体的工程项目名称，以便明确记录所属的工程范围。

2、桩号：注明正在进行灌注的桩的编号，确保每根桩的记录具有唯一性。

3、施工单位：填写负责施工的单位名称。

4、监理单位：记录监督施工过程的监理单位名称。

5、灌注日期：准确记录混凝土灌注的具体日期。

6、天气情况：描述当天的天气状况，如晴、雨、风等，这对混凝土灌注可能产生一定影响。

二、灌注前的准备工作记录1、孔深：测量钻孔的深度，确保达到设计要求。

2、孔径：记录钻孔的直径，检查是否符合设计标准。

3、孔底沉渣厚度：通过检测确定孔底沉渣的厚度，一般要求沉渣厚度不超过规定值。

4、钢筋笼安装情况：描述钢筋笼的安装位置、垂直度、焊接质量等是否符合要求。

5、导管安装情况：记录导管的直径、长度、连接方式及密封性，确保导管在灌注过程中不会出现漏水现象。

三、混凝土原材料及配合比1、水泥品种、强度等级：注明所使用水泥的类型和强度等级。

2、砂、石的种类和规格：详细记录砂、石的来源和规格，如中砂、粗砂，5-25mm 碎石等。

3、外加剂种类和掺量：如果使用了外加剂，如减水剂、缓凝剂等，记录其种类和掺量。

4、混凝土配合比：写明水灰比、砂率、每立方米混凝土中各种材料的用量等。

四、混凝土灌注过程记录1、灌注起止时间：记录开始灌注和结束灌注的具体时间。

2、混凝土坍落度：在灌注过程中，定期测量混凝土的坍落度，确保其符合设计要求。

3、灌注速度：记录每小时灌注的混凝土方量，以便掌握灌注进度。

4、导管埋深：每次拆除导管后，测量并记录导管在混凝土中的埋深，一般要求导管埋深在 2-6 米之间。

5、混凝土面上升高度：随着灌注的进行，测量混凝土面的上升高度，及时调整灌注速度和导管埋深。

五、灌注过程中的异常情况记录1、堵管：如果发生导管堵塞，记录堵管的时间、位置和处理方法。

2、钢筋笼上浮：若钢筋笼在灌注过程中出现上浮现象，记录上浮的程度和采取的控制措施。

钻孔灌注桩水下混凝土灌注记录表钻孔灌注桩水下混凝土灌注是桥梁、建筑等工程中重要的施工环节，为了确保施工质量和工程安全，需要对灌注过程进行详细、准确的记录。

下面是一份钻孔灌注桩水下混凝土灌注记录表的示例及相关说明。

｜项目|内容|｜：：｜：：｜｜工程名称|＿____|｜桩号|＿____|｜桩径（m）｜＿____|｜桩长（m）｜＿____|｜设计混凝土强度等级|＿____|｜灌注日期|＿____|｜灌注时间|开始时间：＿____ 结束时间：＿____|一、施工准备｜项目|内容|｜：：｜：：｜｜钢筋笼安装情况|检查合格，符合设计及规范要求|｜导管安装情况|导管总长（m）：＿____ 导管底距孔底距离（m）：＿____|｜二次清孔情况|泥浆比重：＿____ 含砂率：＿____ 黏度：＿____ 沉渣厚度（cm）：＿____|二、混凝土原材料｜项目|内容|｜：：｜：：｜｜水泥品种及强度等级|＿____|｜砂产地及规格|＿____|｜石子产地及规格|＿____|｜外加剂名称及掺量|＿____|｜混凝土配合比|水泥：砂：石子：水：外加剂＝＿____|三、混凝土灌注情况｜灌注阶段|灌注量（m³）｜灌注时间（min）｜导管埋深（m）｜混凝土面标高（m）｜｜：：｜：：｜：：｜：：｜：：｜｜初灌|＿____|＿____|＿____|＿____|｜中间灌注|＿____|＿____|＿____|＿____|｜最后灌注|＿____|＿____|＿____|＿____|四、灌注过程中的异常情况及处理措施｜异常情况|描述|处理措施|｜：：｜：：｜：：｜｜堵管|在灌注过程中，混凝土在导管内堵塞，无法下落。

｜立即上下抖动导管，若仍无法疏通，则将导管拔出，清理后重新安装并灌注。

｜｜钢筋笼上浮|在混凝土灌注过程中，钢筋笼向上移动。

｜立即停止灌注，采取加固钢筋笼的措施后，再继续灌注。

｜｜混凝土面上升缓慢|混凝土面上升速度明显低于正常灌注速度。
