电路图练习精选

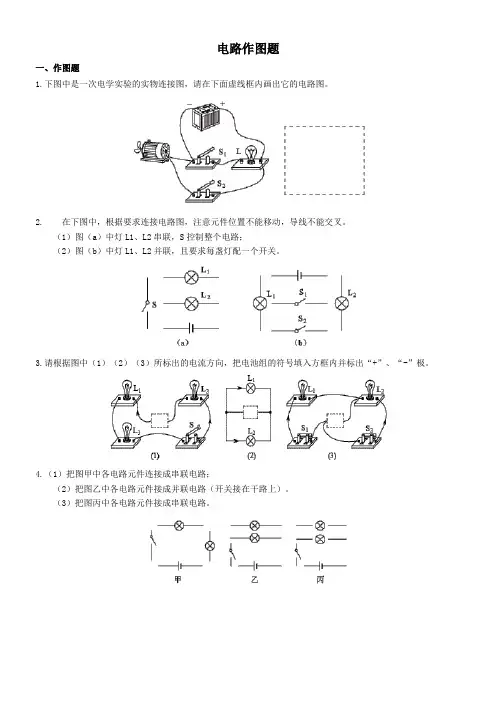

电路作图题一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

2. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。

（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。

3.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。

4.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。

（3）把图丙中各电路元件接成串联电路。

5.请将如图所示元件连接成电路，使三灯并联，开关同时控制两灯。

6请根据如图所示的实物图画出电路图。

7用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。

（导线不允许交叉）8、请按照图（1）中的电路图将图（2）中的实物连成电路。

9.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。

10、用笔画线，将图中的器材连成电路。

（要求：两灯并联，开关控制两盏灯）11.有一教室共9只灯泡，每三只灯泡共用一个开关控制，且发现某只灯不亮时，并不影响另两只灯，请你画出这个教室中的这9只灯的连接电路图。

12、某家庭安装了如图所示的门铃，请画出这个门铃电路的电路图。

13.一块木板上装有红灯泡、电铃各一个，板上还装有电池组，如图所示。

现将这块木板装在学校的传达室里，使值班人员从铃声和灯光组成的信号中，辨别是前门来客按开关，还是后门来客按开关。

请将元件连线，并画出相应的电路图。

14.请根据下图的实物连接情况画出相应的电路图。

15.请你对照下面的电路图，把实物元件用线连接起来。

16.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

17. 请将图所示元件按电路图连接，连线不要交叉。

18.学校要举行一次知识竞赛，每轮有四组出场，在每组“抢答器”前都有一个按钮开关和一只电铃，在总显示板上有四盏不同颜色的彩灯，分别代表四个组，要求任意一组按动自己桌前的开关时，则该桌上的电铃会响，同时总显示板上代表这一组的彩灯会亮，请设计一个满足这一要求的电路。

精心整理1/按图所示的实物图画电路图..2/根据右边电路图连接实物图3/如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

在右边画出电路图3/L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

．4/将右图的电路元件按左边图连接成实物图．(要求导线不交叉)5/请将下图中的元件连接成并联电路,开关S1控制整个电路,S2控制L2,电流表测L1的电流.并画出电路图.6/请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。

7/在左下图的电路中只改动一根导线，使两只电流表分别测量干路和某条支路的电流，要求：在需改动的导线上打叉，用笔将改动后的导线画出，导线不要交叉．8/请你改动图中导线的连接位置，使电路中的两只灯泡并联．（在需要改动的导线上画“×”，然后用铅笔画出这根导线改动后的连接位置．）9/某同学在做用电流表测电流的实验中连接成如左下的电路测灯泡的电流．（1）该图测B灯的电流，电流表的连接有什么错误？（2）如果要测A 灯的电流，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出．（3）在（2）问改动的基础上，若要测通过A、B两灯的电流之和，而且又允许再动一根导线上一个端点的接线位置，请在图中用虚线标出．10/在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关。

要求：前门来人按下开关电铃响，后门来人按下开关精心整理电灯亮。

请设计一个电路，并按设计连接右上图的实物图。

11/如图是某同学设计的电路，他想利用电流表测量小灯泡L2中的电流，请你：a．画出相应的电路图；b．在图中改动一根导线，使电流表能直接测出两只电灯泡中的总电流，画出这根导线，并把改动后的电路图画出来．12/根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．13/请根据图甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来．14/请在图中用铅笔连线代替导线，把各电路元件连接起来，要求：开关同时控制两盏灯，灯L2的亮度可随意调节，电流表测量干路电流，并绘出电路图．15/同学们在探究“并联电路中干路电流与各支路电流关系”的实验时，设计了如图所示的电路图：（1）请你根据电路图连接实物图．16/现有如下器材：一个电池组，三个开关，两个灯泡L1、L2，导线若干．请你按以下要求在左面画出你设计的电路图．要求：①Ｌ1、L2并联；②Ｓ1控制L1和L2；③Ｓ2只控制L217/测未知电阻R的阻值，请你将右上图中的器材正确的连接，画出电路图。

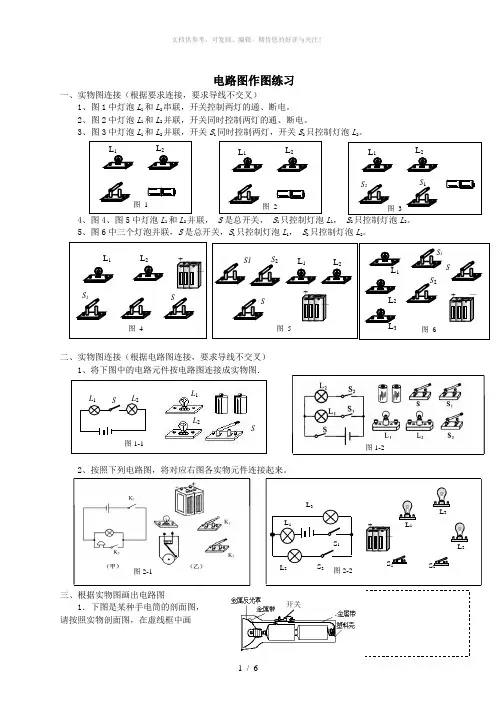

电路图作图练习一、实物图连接（根据要求连接，要求导线不交叉）1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。

2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。

3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。

4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1，225、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。

二、实物图连接（根据电路图连接，要求导线不交叉）1、将下图中的电路元件按电路图连接成实物图．2、按照下列电路图，将对应右图各实物元件连接起来。

三、根据实物图画出电路图1．下图是某种手电筒的剖面图， 请按照实物剖面图，在虚线框中画图1-2图1-1 图2-1开关L 1 L 2 图 1 L 1 L 2 图 2 L 1 L 2 图 3S 2S 1 S 2图2-1L 1L 1 L 2 L 2SSL 2L 1 L 2 L 3S 1 S 2 图2-2+—L 3L 1S 1S 2S 2 图 4 S 1 S+ —L 1 L 2 S1 S 2 S +—L 1 L 2图 5 L 3 S 1S 2 S L 1 L 2 图 6+ —- +S 3 S 2 S 1 E 2E 1 出这种手电筒的电路图。

2.请按下图所示的电路连接情况，在方框内画出对应的电路图3、在下图中的指定方框中，按照实物连线图所示画出电路图。

4、根据实物图，画出相应的电路图．L 1 L 2S 1 S 2图2-2 图2-1四、设计电路图，并连接电路ZJM7568。

1、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图中的电器元件连成电路。

要求：(1)开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；(2)共用一个电池组。

2.某楼道要安装智能照明系统。

要求：白天灯不亮；晚上没有人走动时，灯不亮，有人走到时，灯亮。

1.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）
2.根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）
3.据电路图连接实物图，导线不能交叉．
4.据电路图连接实物图，导线不能交叉．
5.将电流表连接在电路中，测出电路中的电流强度是0.24安培，量程如图，在图上标出指针所在的位置．
6.根据下图中的电路图连接实物图.
7.两个灯泡连接在同一电路中，用电流表测得它们的电流相等，则两灯连接方式是否一定串联？
8.用图7中的元件组成串联电路，元件位置不动．
9.有两盏灯把它们连接在同一电路中，要求两灯可以各自开和关，互不影响。

请在图7中把电路补充完整。
