电路图的画法及实物图的连接训练题

电路连接方式与电路图串联电路实物图串联电路电路图并联电路实物图并联电路电路图判断方法：看电流有几条路径，只有一条的就是串联电路，两条及以上的就是并联电路。

【例题1】判断电路并画出相应的电路图电路图画法：1.判断电路连接方式；2.理清各个支路上的电路元件；3.根据电流路径画图。

注意事项：1.电路元件符号用统一规定的符号；2.画的线应横平竖直，呈方形；3.元件符号不要画在拐角处；4.线路要连接到位，不能有断点；5.画完检查！【例题2】判断电路并用线条代替导线画出实物连接图方法总结：实物图连接方法：1.先判断电路连接方式；2.理清电流的路径；3.根据电流路径画图。

注意事项：1.连接实物图导线不能交叉；2.看清楚要连线的接线柱；3.画完检查！练习1：画出下图相应的电路图和实物图（前两题画实物图，后两题画电路图）练习2：如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少．甲乙专题训练类型1连接实物图1．根据图甲所示电路，请在图乙中用笔画线表示导线连接相应的电路．2．按图甲所示的电路图连接图乙的实物图．甲乙3．根据电路图，完成实物图连接．甲乙4．将图中的电路元件按电路图连接成实物图(要求导线不能交叉)．甲乙5．请你根据电路图甲，帮助小雨同学连接图乙实物电路．解：6．根据如图甲所示的电路图，用笔画线表示导线，将元件连接起来．甲乙类型2画电路图7．请按照如图所示的实物图画出电路图．8．按如图所示实物图在虚线框内画出电路图．9．根据如图所示的实物连线图，画出对应的电路图(要求连线要横平竖直，尽量使电路图简洁美观)．10．根据实物图在方框中画出对应的电路图．错误!11．请根据实物连接情况在方框中画出相应的电路图．错误!12．根据如图所示的实物图，画出电路图．类型3识别、修改电路图13．如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少．甲乙14．如图所示电路，在某些接线柱间去掉或接上一条导线，可使3盏电灯成串联连接或并联连接，请你说出办法．(1)成为串联电路的最简单的办法是：__________________________．(2)成为并联电路的最简单的办法是：__________________________．答案：1. 2.3. 4.5. 6.7.8.9.1010.11.13.14.(1)成为串联电路的最简单的办法是：__去掉导线BF__．(2)成为并联电路的最简单的办法是：__连接AD或AE__．9.1010.11.13.14.(1)成为串联电路的最简单的办法是：__去掉导线BF__．(2)成为并联电路的最简单的办法是：__连接AD或AE__．9.1010.11.13.14.(1)成为串联电路的最简单的办法是：__去掉导线BF__．(2)成为并联电路的最简单的办法是：__连接AD或AE__．。

初三物理电路作图专题训练(一）1．根据实物连接图,2.根据电路图，连接右图中的实物图。

电路图的画法及实物图的连接一、根据实物图画出电路图二、根据电路图连接实物三、设计电路1。

给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S控制灯L1。

2。

某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路。

要求不论哪一个组按开关电铃都能发出声音，而且指示灯会告诉主持人是哪组按的开关。

用电路图表示你的最简单的设计.电路图练习1、如图所示的电路中，正确的是 ( )A. L1、L2是串联B。

L1、L3是串联C。

L1、L2 、 L3是串联D. L1、L2 、 L3是并联2.如图所示的电路中,若要使两灯串联,应闭合开关；若要使两灯并联,就要闭合开关________。

3.关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏4。

如图所示，下列电路中,开关同时控制电灯和电铃的是（）5.请根据左边实物连接的电路图，画出其电路图。

6。

所示电路，以下说法正确的是（)A．只接通S1灯亮,电铃响 B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响7.如上右图所示，若要A灯亮，B灯不亮,应将开关闭合，若要B灯亮A灯不亮,应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．8.如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。

9. L1和L2并联，请在图中错误之处打上“×",加以改正，并在空白处画出正确的电路图。

10。

如图所示，按电路图用笔画线作导线，将元件连接起来。

11.用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。

要求：（1)开关K1只控制电灯L1，开关K2只控制电灯L2；（2)共用一个电池组12。

电路图画法专题练习一、根据电路图连接实物图连接实物图注意：①分清用电器的连接方式②明确元件是在干路上还是支路上③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点．．．．．．．④导线要画在接线柱上，导线绝不能交叉．．．．二、根据实物图，画出相应的电路图三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。

进行电路设计时，重点考虑两个问题：一是用电器的连．接方式．．．立工作．．．来确定是串联还是并联；．．实现独．．．，根据用电器是否二是看开关的控制作用，确定开关．．．。

开关可和用电器串联，也可和用电器并联。

与用电器串联时开关．．的位置闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。

1、图1中灯泡L1和L2串联，开关控制两灯的通、断。

在虚框内画出电路图、并连接实物图2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。

在虚框内画出电路图、并连接实物图。

3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。

在虚框内画出电路图并连接实物图。

4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

并画出电路图。

7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。

8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

画出电路图、并连接实物图。

9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。

并画出电路图四、电路设计1、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电路中的适当位置．(1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响；(2)按下开关S1、S2时，电路中任何一盏灯都不亮；(3)按下开关S1、S3时，电路中两盏灯均亮．2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置．(1)按下开关时，电路中绿灯亮，电铃响．(2)按下开关时，电路中灯不亮，电铃不响．(3)按下开关时，红灯亮．3、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．。

实物图与电路图互画练习一、单选题1.如图所示，下列四个电路图与右边实物图对应的是()A.AB.BC.CD.D2.如图所示的四个电路图与实物电路对应的是（）A. B. C. D.3.如图所示，与实物一致的电路图是（）A. B. C. D.第2题图第3题图第4题图4.下图中的电路图和实物图相对应的是（）A. B. C. D.5.飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示．关于黑匣子的等效电路中正确的是（）A. B. C. D.6.小轿车上安装一个指示灯，用来提醒司机或乘客车门是否关好．四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光，下图中符合上述要求的电路图是（）A. B.C. D.7.如图所示，与实物图一致的电路图是（）A. B. C. D.二、根据左边的实物图画出相应的电路图3、4、5、三、根据左边的电路图将右图中的实物连接起来1、2、3、4、L1L2S1L1L2S2S1L1L2S1L1S1L2S2L2L1S15、四、根据左边的电路图将右图中的实物连接起来 6、 7、 8、 9、三、电路设计：10、请你设计一电路:一个开关能同时控制两盏灯(两种方法)S 1S 2L 2 L 1S 1S 2L 2L 1L 2S 2S 1+_S 1L 2S 211、根据下列要求, 连成实物电路, 并画出电路图。

电键k1, k2都闭合时, 灯L1和L2都能发光；断开k1, 灯L1和L2都不发光,若闭合电键k1, 断开电键k2, 则只有灯L1能发光。

12、某传达室要求在前后门都装上开关，前门来人按开关，传达室的电铃响，同时红灯也亮，后门来人按开关，电铃响同时绿灯亮，请按要求设计出电路图画在虚线框内，并将实物连成符合要求的电路。

4.2.1电流的测量一、考点分析考点一、电流强度（1）概念理解：导体中电流的大小称为电流强度。

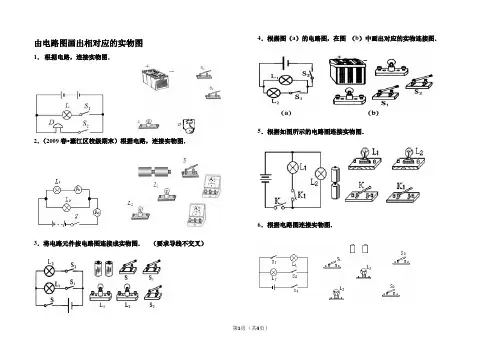

由电路图画出相对应的实物图
1．根据电路，连接实物图．
2．（2009春•濠江区校级期末）根据电路，连接实物图．
3．将电路元件按电路图连接成实物图．（要求导线不交叉）
4．根据图（a）的电路图，在图（b）中画出对应的实物连接图．
5．根据如图所示的电路图连接实物图．
6．根据电路图连接实物图．
7．由电路图连接实物图
由实物图画出相对应的电路图
8．（2007•丹徒区模拟）根据图中的实物连接图画出对应的电路图．
9．（2016•张掖校级模拟）根据如图所示的实物连线图，画出对应的电路图．
10．根据如图所示实物图画出对应的电路图．
11．（2014秋•临沂期中）将如图的实物连接图画出对应的电路图．
12．根据如图所示的实物连接图，画出对应的电路图．
第2页（共4页）
13．请根据如图所示的实物连接图，画出对应电路图．
14．（2012秋•仪陇县校级期中）根据如图所示的实物图画出电路图．
15．根据图所示的实物连接图画出对应的电路图．
16．（2014春•邵阳县校级月考）按实物图画出电路图．
17．按实物图画出电路图
按要求画出相应的实物图，并画出相对应的电路图
18．如图只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮．
19．图中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2．
20．根据要求，用笔画代替导线，将各题中的实物连接起来，图中灯泡L1和L2串联，开关控制两灯的通、断电．
21．（2014春•名山县校级月考）图中灯泡L1和L2并联，开关同时控制两灯的通、断电．
第4页（共4页）。

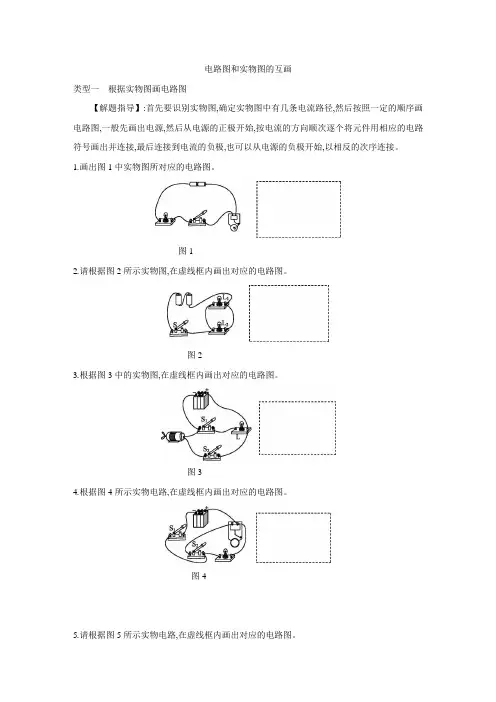

电路图和实物图的互画类型一根据实物图画电路图【解题指导】:首先要识别实物图,确定实物图中有几条电流路径,然后按照一定的顺序画电路图,一般先画出电源,然后从电源的正极开始,按电流的方向顺次逐个将元件用相应的电路符号画出并连接,最后连接到电流的负极,也可以从电源的负极开始,以相反的次序连接。

1.画出图1中实物图所对应的电路图。

图12.请根据图2所示实物图,在虚线框内画出对应的电路图。

图23.根据图3中的实物图,在虚线框内画出对应的电路图。

图34.根据图4所示实物电路,在虚线框内画出对应的电路图。

图45.请根据图5所示实物电路,在虚线框内画出对应的电路图。

图5类型二根据电路图连接实物图【解题指导】:应先认真观察、分析电路,沿电流方向逐个分析各元件的连接方式;对于并联电路,要注意分流点和汇流点与实物图的对应,在连接实物图时注意导线不要交叉。

6.如图6所示,图甲是玩具电风扇的电路图,请在图乙中连接它的实物电路。

图67.按照如图7甲所示的电路图,将图乙中各个元件连接起来。

图78.根据图8甲所示电路图,将图乙所示实物图连接完整。

图89.按照如图9甲所示的电路图,用笔画线代替导线将实物图乙连接完整。

(连线不得交叉)图910.按照图10甲中的电路图,将图乙中的实物图连接完整,连线不能交叉。

图1011.按照如图11甲所示的电路图,将图乙中电路元件一一对应地连接起来。

图1112.一商品仓库,后门进货、前门取货。

现有红、绿两只灯泡和一个电铃装在一块木板上,另有一个电池组、两个开关,还有若干条导线。

如图12甲所示是为仓库值班人员设计的电路图;电铃响同时绿灯亮,表示取货人在前门按开关;电铃响同时红灯亮,表示送货人在后门按开关。

按要求连接图乙中的实物。

图12▶类型三根据题意画电路图或连接实物图【解题指导】:首先根据题意确定用电器的连接方式,再根据开关的控制情况确定开关的位置,最后根据画电路图或连接实物图的方法作出解答。

13.在一个简单电路中,由干电池供电,开关控制微型电动机工作,请在虚线框内画出电路图。

根据实物图画出电路图4s根据电路图连接实物2L1Kton32L2□1、如图所示，按电路图用笔画线作导线，将元件连接起来2、根据图（a）的电路图，在图（b）中画出对应的实物连接图.3、在图中，根据实物图，画出相应的电路图.5、将图中的电路元件按电路图连接成实物图. （要求导线不交叉）4、根据图所示的实物图，画出电路图.…S S11、根据图11 —18所示，要求LI、L2并联，S1控制L1 , S2控制L2 , S3在干路, 连线不要交叉，请将图中元件连成电路.2、根据图所示，要求LI、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路.3、用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2 ; (2)共用一个电池组⑴开关K1只控制电灯L1，开关K2只控制电灯L2 ;⑵共用一个电池组Kl K2M 50207、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。

6用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。

要求:®204、在图中，根据实物图，画出相应的电路图.5将图中的电路元件按电路图连接成实物图. （要求导线不交叉）21 Ki L I5三、设计电路1.给你两个灯泡L1、L2，一个开关S,还有灯L1、L2互不干扰，开关S控制灯L1。

2.某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路•要求不论哪一个组按开关电铃都能发出声音，而且指示灯会告诉主持人是哪组按的开关•用电路图表示你的最简单的设计•11、17、节电池和若干导线，请组成电路：两B5图4根据实物连接图画出电路图专项训练E5-37J05-13备尬& 6图13-28®5-34L. LL,—®-- 厶—a IWX L305-13Zu 图1(a) (b)<3-仆”十SiOQX L3■4Zu根据实物连接图画出电路图专项训练> &0L,L, 766—AL(9昌S S |Lj Sjto生臺Bi J05-13@ ---- AA 爲r……t_ —；◎ ®& A图13-28LU血'施(a)(b)1、如图所示的电路中，正确的是2、分析右下图所示的实物连接电路，下列说法中正确的是第3题第2题4、 关于电源短路及其危害，下列说法中正确的是（ ） A •短路就是连接电路用的导线很短B •短路没有危害，并且节省导线C .短路就是电路中没有开关D •短路时，电源会发热而烧坏5、 如图所示，下列电路中，开关同时控制电灯和电铃的是A 、L1、L2是串联B 、L1、L3是串联 扎B.C 、L1、L2、 L3 是串联D 、L1、L2、 L3 是并联G A D 连接的电路图，画出其电路图。

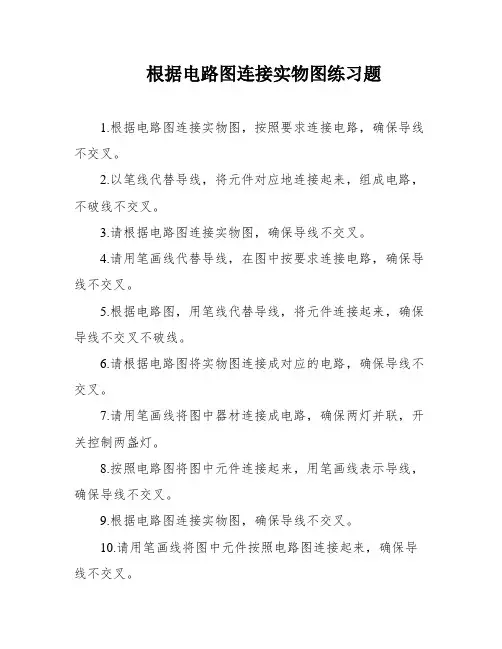

根据电路图连接实物图练习题
1.根据电路图连接实物图，按照要求连接电路，确保导线不交叉。

2.以笔线代替导线，将元件对应地连接起来，组成电路，不破线不交叉。

3.请根据电路图连接实物图，确保导线不交叉。

4.请用笔画线代替导线，在图中按要求连接电路，确保导线不交叉。

5.根据电路图，用笔线代替导线，将元件连接起来，确保导线不交叉不破线。

6.请根据电路图将实物图连接成对应的电路，确保导线不交叉。

7.请用笔画线将图中器材连接成电路，确保两灯并联，开关控制两盏灯。

8.按照电路图将图中元件连接起来，用笔画线表示导线，确保导线不交叉。

9.根据电路图连接实物图，确保导线不交叉。

10.请用笔画线将图中元件按照电路图连接起来，确保导线不交叉。

11.按照电路图将实物连接成电路，确保导线不交叉。

电路实物图连接电路图练习题初中考生作答时要沉着冷静，规范书写，确保字迹清楚、卷面整洁。

按照要求在指定位置正确填写信息、在与题号相对应的答题区域内答题，考试结束信号发出后，立即停笔并停止答题。

一、根据要求用笔画线代替导线，将各题中的实物连接起来。

1、图1中灯泡L₁和L₂串联，开关控制两灯的通、断电。

2、图2中灯泡L₁和L₂并联，开关同时控制两灯的通、断电。

3、图3中灯泡L₁和L₂并联，开关S₁同时控制两灯，开关S₂只控制灯泡L₂。

4、图4、图5中灯泡L₁和L₂并联, S是总开关, S₁只控制灯泡L₁, S₂只控制灯泡L₂。

5、图6中三个灯泡并联，S是总开关，S₁只控制灯泡L₁，S₂只控制灯泡L₂。

6、图7、图8、图9、图10、图11、图12、图13中两灯并联，S是总开关，S₁只控制灯泡L₁，请将所缺的导线补上。

7、在图13中只接通开关S时，两灯都亮，同时接通S和S₁时L₁亮，L₂不亮。

8、灯泡L₁和L₂并联, S是总开关, S₁只控制灯泡L₁, S₂只控制灯泡 L₂。

9、图15中在A、 B两房间都能控制灯泡的通、断电。

10、图16中两灯泡并联，开关S是总开关，电流表测通过 L₁和L₂的总电流图15 图 16、11、图17、图18中两灯泡并联，开关S是总开关，电流表只测通过L₁的电流。

12、图19、图20中两灯泡并联，开关S是总开关，电流表A₁只测通过L₁的电流，A₂只测通过 L₂的电流。

13、图21、图22中两灯泡并联，开关S是总开关，电流表只测通过L₁的电流。

14、图23、图24中两灯泡串联，电压表V₁只测L₁两端的电压，图23中V₂只测L₂两端的电压；图24中V₂测 L₁、L₂两端的总电压。

15、图25、 26中两灯泡并联， S是总开关，滑动变阻器只控制 L₂，电流表只测通过L₁的电流。

二、根据电路图连接实物图16、S |A) L ₂L ₁L ₂L ₁SS |Ⓐ17、L ₁pb .0 -LS |s18、L ₁A ) A)L ₂ L ₁VIAoSL ₂A ₂+19、S ₁L S ₁ LS ₂DAS ₂D。

作业一、选择题（1—7小题为单项选择题；8—10小题为多项选择题）1．下列说法中正确的是（）A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B．电源是电路中供电的装置C．干电池、蓄电池、发电机、电动机都是电源D．用手电筒时，电流方向是由电池的负极经灯泡流向正极2．如图1所示电路接通后发现A1的示数比A2的示数大一些，下列原因不可能的是（）图1 图2A．因为电流从正极流到负极越来越小图3 图45．如图4，若开关闭合后，灯L 1、L 2均不亮，小华同学用电流表检查电路故障，当她将电流表接在L 1两端时，两灯都不亮，将导线连接在灯L 2两端时，L 1亮而L 2不亮．由此可以判断（ ）A ．L 1短路B ．灯L 2短路C ．灯L 1断路D ．灯L 2断路6．教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连接时要（ ）A ．每两盏灯并联为一组，再分别与一只开关串联B ．每两盏灯串联为一组，然后三组并联C ．每三盏灯并联为一组，再与开关串联D ．这些灯都与开关并联7．关于导体和绝缘体，下列说法正确的是（ ）A ．通常情况下，液体都是导体B ．非金属物质一定是绝缘体C ．绝缘体在一定条件下可以变成导体D ．导体导电都是靠电子图5 图613．如图6是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能懂这个电路图吗？其中M 是压缩机用的电动机，L 是电冰箱内的照明灯泡。

电路图中的灯泡L 与电动机M 是串联的还是并联的？请写出你的猜想和判断方法。

你的猜想： 。

判断的方法： 。

14．如图7所示，闭合开关S 时，灯泡L 1、L 2都不亮。

用一段导线的两端接触a 、b 两点时，两灯都不亮；接触b 、c 两点时，两灯都不亮；接触c 、d 两点时，两灯都亮，则故障是 。

图7 图815．图8甲电流表的示数为______________；图8乙电流表的示数为_______________。

16．构成电路的四个部分是____________________________________。

电路图画法专题练习一、根据电路图连接实物图连接实物图注意：①分清用电器的连接方式②明确元件是在干路上还是支路上③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点．．．．．．．④导线要画在接线柱上，导线绝不能交叉．．．．二、根据实物图，画出相应的电路图三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。

进行电路设计时，重点考虑两个问题：一是用电器的连．接方式．．．来确定是串联还是并联；．．．立工作．．实现独．．．，根据用电器是否二是看开关的控制作用，确定开关．．．。

开关可和用电器串联，也可和用电器并联。

与用电器串联时开关．．的位置闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。

1、图1中灯泡L1和L2串联，开关控制两灯的通、断。

在虚框内画出电路图、并连接实物图2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。

在虚框内画出电路图、并连接实物图。

3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。

在虚框内画出电路图并连接实物图。

4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

并画出电路图。

7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。

8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

画出电路图、并连接实物图。

9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。

并画出电路图四、电路设计1、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电路中的适当位置．(1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响；(2)按下开关S1、S2时，电路中任何一盏灯都不亮；(3)按下开关S1、S3时，电路中两盏灯均亮．2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置．(1)按下开关时，电路中绿灯亮，电铃响．(2)按下开关时，电路中灯不亮，电铃不响．(3)按下开关时，红灯亮．3、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．。
