渐开线圆柱齿轮设计

渐开线直齿圆柱齿轮参数化设计渐开线直齿圆柱齿轮是一种常见的传动装置，它广泛应用于各种机械设备中。

参数化设计是一种通过设置可变参数，快速、灵活地生成各种规格的齿轮模型的方法。

本文将介绍渐开线直齿圆柱齿轮的参数化设计方法，并详细描述其参数设计过程。

1.渐开线直齿圆柱齿轮的基本参数渐开线直齿圆柱齿轮的基本参数包括模数（m）、压力角（α）、齿数（z）、齿轮宽度（b）等。

其中，模数是齿轮的主要几何参数，表示每个齿所占据的齿轮圆周长度，是设计齿轮的基本参考值。

压力角是齿轮的设计角度，齿数决定了齿轮的大小，齿轮宽度表示齿轮的宽度尺寸。

2.渐开线直齿圆柱齿轮的几何计算3.渐开线直齿圆柱齿轮的绘制方法4.渐开线直齿圆柱齿轮的参数化设计过程1）确定齿轮的基本参数，如模数、压力角、齿数、齿轮宽度等。

2）进行齿轮的几何计算，计算齿轮圆直径、齿距、齿宽等参数。

3）绘制齿轮的模型，可以通过数学方法计算齿轮的轮廓图，也可以通过绘图软件生成齿轮的模型。

4）设置可变参数，将齿轮的各个参数进行参数化设置，使得齿轮可以根据具体需求自由调整。

5）进行参数化设计，根据具体需求设置合适的参数值，生成所需规格的齿轮模型。

5.渐开线直齿圆柱齿轮的参数化设计应用渐开线直齿圆柱齿轮的参数化设计应用广泛，可以配合其他机械设备的参数化设计，在产品设计和生产过程中，快速生成各种规格的齿轮模型。

通过参数化设计，可以灵活调整齿轮的大小、齿轮的几何形状等，提高设计效率，减少生产成本。

总结：渐开线直齿圆柱齿轮是一种常见的传动装置，参数化设计是一种通过设置可变参数，快速生成各种规格的齿轮模型的方法。

该设计方法主要包括确定齿轮的基本参数、进行几何计算、绘制齿轮模型、设置可变参数和进行参数化设计等步骤。

参数化设计可以帮助提高设计效率、减少生产成本，广泛应用于各种机械设备的设计和生产中。

渐开线齿轮齿廓范成实验- 机械设计基础渐开线是一种齿廓曲线，具有相对滚动过程中齿面接触良好、传动精度高等优点，广泛应用于各种机械传动中。

齿轮是渐开线的常见应用，而齿轮的齿廓设计对保证传动的性能至关重要。

本文将介绍渐开线齿轮齿廓的范成实验流程及方法。

渐开线齿轮齿廓的范成实验主要依据以下原理：1.渐开线齿轮齿廓曲线的方程若一个圆在另一个圆内滚动，且同时保持两圆心之间距离不变，则圆上某点的轨迹为渐开线。

圆的轨迹称为基圆，而另一圆称为从动圆。

若基圆为圆柱，从动圆为齿轮，则圆心所在直线即为两齿轮轴线。

令Z1和Z2分别为主动轮和从动轮的齿数，d1和d2分别为主动轮和从动轮的分度圆直径，则渐开线方程为：x=a(θ-sinθ)其中a=d1/2，θ为参数，s=Z2/Z1，实际计算时一般采用插齿法进行计算。

2.插齿法插齿法也称为逐齿法，主要用于推导渐开线齿轮齿廓。

其基本思想是从基圆上一点出发，逐步向定轴方向平移，并将平移轨迹图转换为从动轮上的齿廓。

1.确定齿轮参数在进行齿轮齿廓范成实验前，需要先确定齿轮的参数，包括齿数、分度圆直径、法向压力角等。

一般情况下，齿轮的参数由机械设备工程师根据实际需求进行设计。

2.绘制齿轮的CAD图根据齿轮的参数绘制齿轮的CAD图，使用CAD图软件或其他计算机辅助设计软件完成齿轮的绘制工作。

3.使用CNC机床制作齿轮母模在完成齿轮的CAD图设计后，将其通过CAM软件编程，使其转化为CNC机床所能识别的指令，然后通过CNC机床进行齿轮母模的加工。

4.制作齿轮精度测量仪制作齿轮精度测量仪，测量仪主要包括准确的齿轮中心定位装置，精确的齿廓扫描仪和数据处理器等。

5.进行齿轮齿廓范成实验利用齿轮的母模和精密齿轮测量仪，将齿轮母模和齿轮之间进行相互配合和精密测量，即可获得高精度的齿轮齿廓。

1.加工齿轮母模时需要采用高精度的CNC机床，以保证母模加工的精度和表面光洁度。

2.制作齿轮精度测量仪时需要选择精度高、鲁棒性强的元器件，并利用合理的设计方法，避免测量误差的产生。

. -任务一、渐开线标准直齿圆柱齿轮各部分名称1、齿顶圆：通过轮齿顶部的圆周。

齿顶圆直径以d a表示。

2、齿根圆：通过轮齿根部的圆周。

齿根圆直径以d f表示。

3、分度圆：齿轮上具有标准模数和标准齿形角的圆。

分度圆直径以d表示。

4、齿厚：在端平面上，一个齿的两侧端面齿廓之间的分度圆弧长。

齿厚以s表示。

5、齿槽宽：在端平面上，一个齿槽的两侧端面齿廓之间的分度圆弧长。

齿槽宽以e表示。

6、齿距：两个相邻且同侧端面齿廓之间的分度圆弧长。

齿距以p表示。

7、齿宽：齿轮的有齿部位沿分度圆柱面直母线方向量度的宽度。

齿宽以b表示。

8、齿顶高：齿顶圆与分度圆之间的径向距离。

齿顶高以h a表示。

9、齿根高：齿根圆与分度圆之间的径向距离。

齿根高以h f表示。

展示多媒体图片，使学生对渐开线标准直齿圆柱齿轮各部分的名称认识更直观。

10、齿高：齿顶圆与齿根圆之间的径向距离。

齿高以h表示。

任务二、渐开线标准直齿圆柱齿轮的基本参数直齿圆柱齿轮的基本参数共有：齿数、模数、齿形角、齿顶高系数和顶隙系数五个，是齿轮各部分几何尺寸计算的依据。

1、齿数z一个齿轮的轮齿总数。

2、模数m齿距与齿数的乘积等于分度圆的周长，即pz=πd,式中z是自然数，π是无理数。

为使d为有理数的条件是p/π为有理数，称之为模数。

即：m=p/π模数的大小反映了齿距的大小，也及时反映了齿轮的大小、已标准化。

模数是齿轮几何尺寸计算时的一个基本参数。

齿数相等的齿轮，模数越大，齿轮尺寸就越大，齿轮就越大，承载能力越强：分度圆直径相等的齿轮，模数越大，承载能力越强。

如图所示：出示教具并提问：模数与轮齿有什么关系？3、齿形角α在端平面上，通过端面齿廓上任意一点的径向直线与齿廓在该点的切线所夹的锐角称为齿形角，用α表示。

渐开线齿廓上各点的齿形角不相等，离基圆越远，齿形角越大，基圆上的齿形角α=0°。

对于渐开线齿轮，通常所说的齿形角是指分度圆上的齿形角。

国标规定：渐开线齿轮分度圆上的齿形角α=20°。

ProE渐开线标准直齿圆柱齿轮参数化设计摘要：本文阐述了用Pro/E参数关系式设计渐开线齿面的原理及操作过程，推导出了设计渐开线齿面的公式模板，并在此基础上结合标准渐开线齿轮的相关参数用Pro/E完成了整个渐开线标准直齿轮的设计，文中所述标准渐开线直齿轮设计方法简洁，操作过程简单高效，可资同行借鉴。

关键词：渐开线基圆关系式可变截面扫描镜像渐开线齿轮传动由于其定传动比、运动精度高、冲击振动较小等优点被广泛应用于机械传动中。

Pro/E可变截面扫描特征可加入描述渐开线生成规律的关系式，利用此关系式可绘制任一齿数模数的渐开线齿面；在Pro/E中采取恰当的方法很容易满足在分度圆上齿厚与齿槽宽相等这一设计要求，从而精确完整的完成标准渐开线直齿轮的三维模型设计。

1、渐开线的形成原理及其特性当一直线沿半径为的圆作纯滚动时（如图1所示），此直线上任意一点K 的轨迹AK 称为该圆的渐开线，该圆称为基圆，该直线称为发生线，渐开线所对应的中心角称为渐开线AK 段的展角。

渐开线齿面上的截面线到中心线的距离在图1中OK用表示，在图2中用表示，则，设为图1中的弧度值，则在发生线沿基圆作纯滚动形成渐开线齿面的过程中始终存在着如下的数量关系：2、Pro/E渐开线齿面生成原理作渐开线齿轮的关键在于作渐开线齿面，Pro/E用可变截面扫描特征作渐开线齿面。

首先绘制一个圆心角约15°的基圆，（见图5所示基圆，用于限制齿面的扫描的范围），然后选取此基圆弧作为产生渐开线齿面的原始轨迹线，在草绘界面绘制扫描截面线，截面线是平行于齿轮中心线的直线，（也就是图2中剖面初始位置与终止位置的夹角，剖面绕齿轮中心线旋转），在扫描过程度中，随着值逐渐加大，截面线离开中心的距离为（见图1、图2）将按关系式2不断加大，并且此截面线始终位于垂直于基圆的剖面内，部面的旋转角度由所作基圆的圆心角决定，一般15°即可，这样扫描的结果就得到了渐开线齿面。

1.首先打开Catia：开始→形状→创成式外形设计模块！2.设置：工具→选项→显示按下图设置：3.???? 斜齿圆柱齿轮中有如下参数及参数关系，不涉及法向参数???? 齿数 Z???? 模数 m???? 压力角 a???? 齿顶圆半径?? rk = r+m ???? 分度圆半径?? r = m*z/2 ???? 基圆半径???? rb = r*cosa ???? 齿根圆半径?? rf = r-1.25*m????????点击添加公式进入公式编辑界面：4. 点击x=rb*sin(t*PI*1rad)-rb*t*PI*cos(t*PI*1rad)y=(rb*cos(t*PI*1rad))+((rb*t*PI)*sin(t*PI*1rad)) 如图所示:建议把函数名改成x和y，方便辨认。

建立第二个函数y(t);5.（1）画齿轮齿根圆、分度圆和齿顶圆：点击画圆工具，在中心处右键编辑点（0,0,0），支持面选择xy平面，半径：右键编辑公式输入：rf（2首先画出渐开线上的点，然后用样条曲线连接这些点，就形成渐开线。

具体方法如下：a. 参数b. 规则同样的办法输入y的坐标值，然后再建几个点，比如选择当t=0.1,0.2,0.25,0.3,0.35,0.4时的几个点。

如图示：（4）用外插延伸工具延长样条曲线使其与齿根圆相交。

如图：6.（1（2）用分割工具修剪渐开线。

如图：（橘黄色显示的为保留的一侧）（3（4）建立一个平面A（通过z轴和渐开线与分度圆的交点）。

（5）再建立平面B与A平面成一夹角,旋转轴为Z轴，夹角公式为：-360deg/4/Z 。

如图所示：（6（7）使结合的轮廓线关于新建的平面B对称。

如图：（8现在完成一大半了。

再用结合工具把轮齿轮廓结合成一个整体：7.（1（2（beta）7.画齿坯（1）使用画圆工具，画出齿根圆。

如图：（2（3）使用扫掠工具扫掠出齿坯。

如图：8.9. 生成实体齿轮（1）进入零部件设计模块：（开始→机械设计→零部件设计）（2）使用封闭曲面工具生成实体。

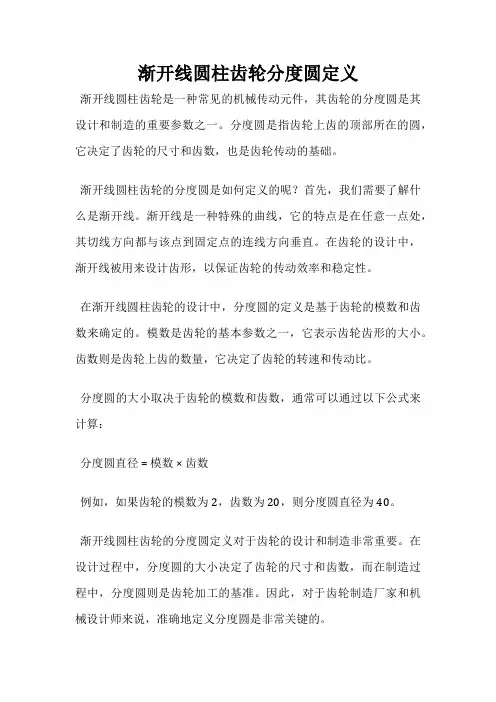

渐开线圆柱齿轮分度圆定义
渐开线圆柱齿轮是一种常见的机械传动元件，其齿轮的分度圆是其设计和制造的重要参数之一。

分度圆是指齿轮上齿的顶部所在的圆，它决定了齿轮的尺寸和齿数，也是齿轮传动的基础。

渐开线圆柱齿轮的分度圆是如何定义的呢？首先，我们需要了解什么是渐开线。

渐开线是一种特殊的曲线，它的特点是在任意一点处，其切线方向都与该点到固定点的连线方向垂直。

在齿轮的设计中，渐开线被用来设计齿形，以保证齿轮的传动效率和稳定性。

在渐开线圆柱齿轮的设计中，分度圆的定义是基于齿轮的模数和齿数来确定的。

模数是齿轮的基本参数之一，它表示齿轮齿形的大小。

齿数则是齿轮上齿的数量，它决定了齿轮的转速和传动比。

分度圆的大小取决于齿轮的模数和齿数，通常可以通过以下公式来计算：
分度圆直径 = 模数 × 齿数
例如，如果齿轮的模数为2，齿数为20，则分度圆直径为40。

渐开线圆柱齿轮的分度圆定义对于齿轮的设计和制造非常重要。

在设计过程中，分度圆的大小决定了齿轮的尺寸和齿数，而在制造过程中，分度圆则是齿轮加工的基准。

因此，对于齿轮制造厂家和机械设计师来说，准确地定义分度圆是非常关键的。

渐开线圆柱齿轮的分度圆是齿轮设计和制造中的重要参数之一，它的大小取决于齿轮的模数和齿数。

准确地定义分度圆可以保证齿轮的传动效率和稳定性，对于机械传动的可靠性和性能有着重要的影响。
