实验7 渐开线直齿圆柱齿轮几何参数测定与分析

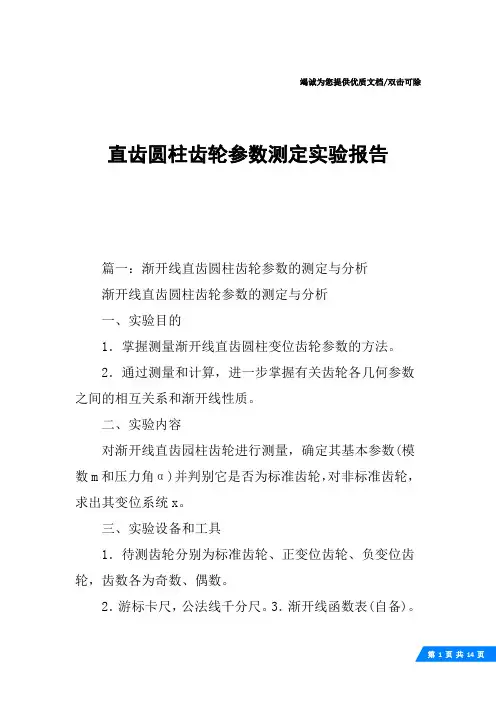

竭诚为您提供优质文档/双击可除直齿圆柱齿轮参数测定实验报告篇一：渐开线直齿圆柱齿轮参数的测定与分析渐开线直齿圆柱齿轮参数的测定与分析一、实验目的1．掌握测量渐开线直齿圆柱变位齿轮参数的方法。

2．通过测量和计算，进一步掌握有关齿轮各几何参数之间的相互关系和渐开线性质。

二、实验内容对渐开线直齿园柱齿轮进行测量，确定其基本参数(模数m和压力角α)并判别它是否为标准齿轮，对非标准齿轮，求出其变位系统x。

三、实验设备和工具1．待测齿轮分别为标准齿轮、正变位齿轮、负变位齿轮，齿数各为奇数、偶数。

2．游标卡尺，公法线千分尺。

3．渐开线函数表(自备)。

4．计算器(自备)。

四、实验原理及步骤渐开线直齿圆柱齿轮的基本参数有：齿数Z、模数m、分度圆压力角?齿顶高系数h*a、顶隙系数c*、中心距α和变位系数x等。

本实验是用游标卡尺和公法千分尺测量，并通过计算来确定齿轮的基本参数。

1．确定齿数Z齿数Z从被测齿轮上直接数出。

?．确定模数m和分度圆压力角??在图4-1中，由渐开线性质可知，齿廓间的公法线长度Ab与所对应的基圆弧长Α0Β0相等。

根据这一性质，用公法线千分尺跨过n个齿，测得齿廓间公法线长度为wn′，然后再跨过n+1个齿测得其长度为wn??1。

wn??(n?1)pb?sb,pb?wn??1?wn?wn??1?npb?sb式中，pb为基圆齿距，pb??mcos?(mm)，与齿轮变位与否无关。

与变位量有关。

由此可见，测定公法线长度wn?和wn??1后sb为实测基圆齿厚，就可求出基圆齿距pb，实测基圆齿厚sb，进而可确定出齿轮的压力角?、模数m和变位系数x。

因此，齿轮基本参数测定中的关键环节是准确测定公法线长度。

图4－1公法线长度测量（1）测定公法线长度w?n和wn??1根据被齿轮的齿数Z，按下式计算跨齿数：a?n?Z?0.5180?式中：??—压力角；z—被测齿轮的齿数我国采用模数制齿轮，其分度圆标准压力角是20°和15°。

渐开线直齿圆柱齿轮参数的测定实验报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、实验目的本实验旨在通过测量渐开线直齿圆柱齿轮的参数，包括分度圆直径、齿顶圆直径、齿根圆直径、齿宽等，来验证其制造是否符合设计要求。

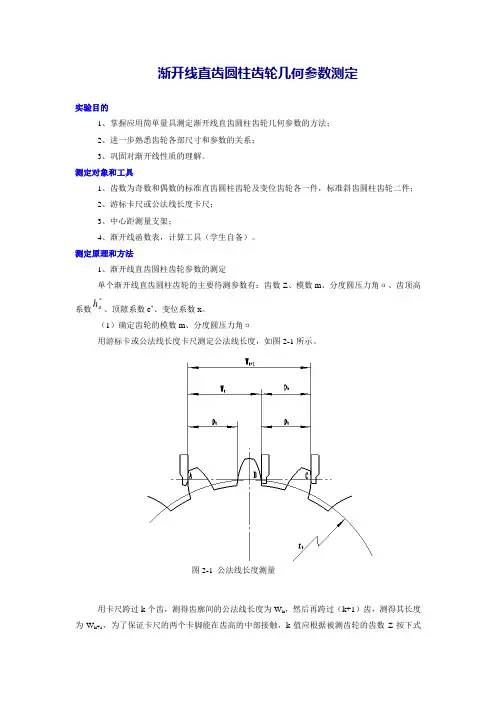

渐开线直齿圆柱齿轮几何参数测定实验目的1、掌握应用简单量具测定渐开线直齿圆柱齿轮几何参数的方法；2、进一步熟悉齿轮各部尺寸和参数的关系；3、巩固对渐开线性质的理解。

测定对象和工具1、齿数为奇数和偶数的标准直齿圆柱齿轮及变位齿轮各一件，标准斜齿圆柱齿轮二件；2、游标卡尺或公法线长度卡尺；3、中心距测量支架；4、渐开线函数表，计算工具（学生自备）。

测定原理和方法1、渐开线直齿圆柱齿轮参数的测定单个渐开线直齿圆柱齿轮的主要待测参数有：齿数Z、模数m、分度圆压力角α、齿顶高系数*ah、顶隙系数c*、变位系数x。

（1）确定齿轮的模数m、分度圆压力角α用游标卡或公法线长度卡尺测定公法线长度，如图2-1所示。

用卡尺跨过k个齿，测得齿廓间的公法线长度为W k，然后再跨过（k+1）齿，测得其长度为W k+1，为了保证卡尺的两个卡脚能在齿高的中部接触，k值应根据被测齿轮的齿数Z 按下式图2-1 公法线长度测量计算后4舍5入取整决定(或见表2-1)。

测量时注意卡尺不要倾斜，卡尺脚面与尺面的接触要平顺。

5.0180+=Z k α （2-1）表 2-1 跨齿数由渐开线的性质可知，bb k S p k W +-=)1( （2-2）（2-3）所以，απcos 1m p W W b k k ==-+ （2-4）απcos 1kk W W m -=+ （2-5）由于分度圆压力角可能是20º也可能是15º，故应分别代入式（2-5）中计算，取数值最接近标准模数值的一组m 和α，即为所测齿轮的模数的压力角值。

用中心距支架测量一对齿轮的啮合中心距a ，由公式)(2121Z Z m a +=校核测量结果。

（2）确定变位系数x变位齿轮的公法线长度计算公式为：()[]ααπαsin 25.0cos *xm Zinv k m W k ++-= （2-6）标准齿轮的公法线长度计算公式为：()[]απαZinv k m W k +-=5.0cos （2-7）可见变位齿轮标准齿轮的公法线长度差异为：αsin 2mx 所以，kk W W mx -=*sin 2ααsin 2*m W W x kk -=（2-8）式中：*kW ，由测量所得；W k ，由标准齿轮的公法线长度计算公式计算所得。

渐开线直齿圆柱齿轮参数测定实验报告以渐开线直齿圆柱齿轮参数测定实验报告为标题一、引言渐开线直齿圆柱齿轮是一种常见的传动装置，其参数的准确测定对于齿轮的设计和制造具有重要意义。

本实验旨在通过测量渐开线直齿圆柱齿轮的参数，探究其几何特征和性能指标。

二、实验设计1. 实验目的本实验的主要目的是测定渐开线直齿圆柱齿轮的模数、压力角、齿数等参数，以及齿轮的传动比和齿轮啮合的接触比。

2. 实验原理渐开线直齿圆柱齿轮的参数测定是通过测量齿轮的几何特征和性能指标来完成的。

其中，模数是指单位齿距长度与齿数之比，通过测量齿轮的齿距和齿数来计算；压力角是指齿轮齿廓上任一点处的法线与齿轮轴线的夹角，可以通过测量齿轮的齿廓和齿根圆来计算；齿数是指齿轮上的齿的数量，可以直接进行计数。

3. 实验装置本实验使用的实验装置包括齿轮测量仪、光学显微镜、千分尺、测微计等。

三、实验步骤1. 测量齿距和齿数将待测齿轮放置在齿轮测量仪上，通过旋转齿轮使其与测量仪上的测量杆接触。

然后，使用千分尺测量测量杆的移动距离，即为齿距。

通过旋转齿轮和计数齿轮上的齿数，即可得到齿数。

2. 测量齿廓和齿根圆通过光学显微镜观察齿轮的齿廓，并使用测微计测量齿廓上任一点处的高度。

通过多次测量，可以得到齿廓的几何特征。

同时，通过测量齿根圆的直径，可以计算出压力角。

3. 计算齿轮参数和性能指标根据测量结果，可以计算出齿轮的模数、压力角、齿数等参数。

同时，可以根据齿轮的传动比和接触比来评估齿轮的性能。

四、实验结果与分析通过实验测量得到的齿轮参数和性能指标如下：模数：0.5mm压力角：20°齿数：20根据测量结果，可以得知该渐开线直齿圆柱齿轮的几何特征和性能指标。

模数为0.5mm表示单位齿距长度为0.5mm，齿数为20表示齿轮上有20个齿。

压力角为20°表示齿轮齿廓上任一点处的法线与齿轮轴线的夹角为20°。

这些参数对于齿轮的设计和制造具有重要意义。

渐开线直齿圆柱齿轮参数测定doc
渐开线直齿圆柱齿轮是一种常见的机械传动元件，在汽车、机床、船舶等机械设备中广泛使用。

为确保齿轮传动的准确性和可靠性，需要对齿轮的参数进行测定。

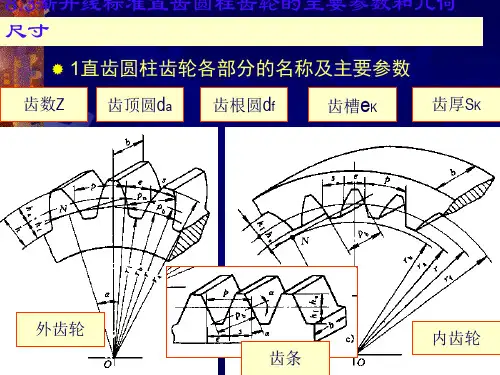

一、齿轮的基本参数
齿轮的基本参数包括模数、压力角、齿数、分度圆直径等。

其中，模数是齿轮参数中最基本的参数，它表示齿轮的齿形大小和节距大小。

压力角则是齿轮齿面上受力的指示，齿数和分度圆直径是确定齿轮尺寸的关键参数。

二、测量方法和设备
1、模数的测量
模数是齿轮尺寸的最基本参数，通常采用免接触式的方式进行测量。

根据齿轮的内外径对光电靶尺等光电测量系统进行读数来确定齿轮的模数。

另外还可以采用直观法，用游标卡尺等工具测量齿距和齿数再计算模数值。

2、压力角的测量
压力角是齿轮齿面上受力的指示量，可以采用光学投影法进行测量。

通过光学显微镜观察齿轮齿面图像，在图像上标出切线和法线等标志线，再根据这些线的长度测算出压力角的大小。

3、齿数和分度圆直径的测量
三、测量结果的判定
通过测量得到的齿轮参数需要与设计参数进行比较，以验证齿轮是否符合设计要求。

如果发现齿轮超出了设计参数，需要对其进行修整或调整，以确保齿轮传动的准确性和可靠性。

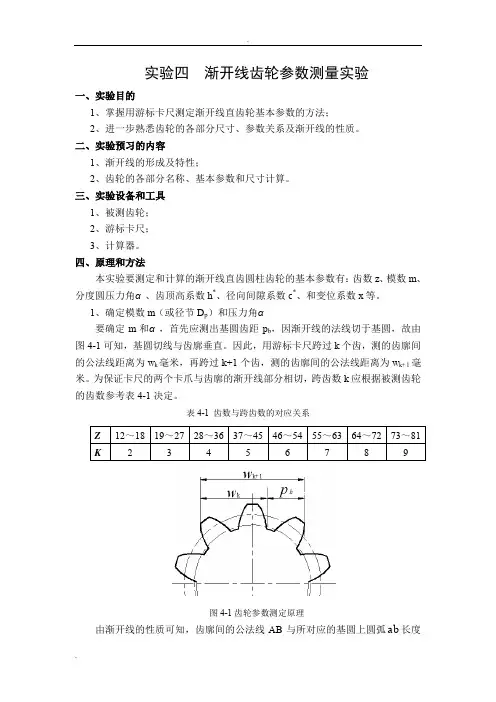

实验四渐开线齿轮参数测量实验一、实验目的1、掌握用游标卡尺测定渐开线直齿轮基本参数的方法；2、进一步熟悉齿轮的各部分尺寸、参数关系及渐开线的性质。

二、实验预习的内容1、渐开线的形成及特性；2、齿轮的各部分名称、基本参数和尺寸计算。

三、实验设备和工具1、被测齿轮；2、游标卡尺；3、计算器。

四、原理和方法本实验要测定和计算的渐开线直齿圆柱齿轮的基本参数有：齿数z、模数m、分度圆压力角α、齿顶高系数h*、径向间隙系数c*、和变位系数x等。

1、确定模数m（或径节D p）和压力角α要确定m和α，首先应测出基圆齿距p b，因渐开线的法线切于基圆，故由图4-1可知，基圆切线与齿廓垂直。

因此，用游标卡尺跨过k个齿，测的齿廓间的公法线距离为w k毫米，再跨过k+1个齿，测的齿廓间的公法线距离为w k+1毫米。

为保证卡尺的两个卡爪与齿廓的渐开线部分相切，跨齿数k应根据被测齿轮的齿数参考表4-1决定。

表4-1 齿数与跨齿数的对应关系Z 12～18 19～27 28～36 37～45 46～54 55～63 64～72 73～81 K 2 3 4 5 6 7 8 9图4-1齿轮参数测定原理由渐开线的性质可知，齿廓间的公法线AB与所对应的基圆上圆弧ab长度相等，因此得(1)k b b w k p s =-+同理 1k b bw k p s +=+ 消去b s ，则基圆齿距为1b k k p w w +=-根据所测得的基圆齿距p b ，查表4—4可得出相应的m （或D p ）和α。

因为cos b p m πα=，且式中m 和α都已标准化，所以可查出其相应的的模数m 和压力角α。

2、确定变位系数x要确定齿轮是标准齿轮还是变位齿轮，就要确定齿轮的变位系数，因此，应按测得的数据代入下列公式计算出基圆齿厚b s1111()(1)b k b k k k k k s w kp w k w w kw k w ++++=-=--=--得到b s 后，则可利用基圆齿厚公式推导出变位系数x ，因为，2cos (2)2cos 2(2)cos cos 2bb b b b r s s r inv rr m s xmtg r inv r s xtg m mz inv ααπαααπαααα=+=++=++由此c o s 22b s z i n v m x tg πααα--= 式中 inv tg ααα=-，α为弧度。

渐开线直齿圆柱齿轮的参数测定实验一、实验目的（1）掌握用常用量具测定渐开线直齿圆柱齿轮基本参数的方法。

（2）通过测量和计算，加深理解齿轮各参数之间的相互关系和渐开线的性质。

二、实验设备和工具（1）被测齿轮两个（偶、奇数齿各一个）。

（2）游标卡尺和公法线千分尺各一把。

（3）计算器。

三、实验原理（1）通过测量齿顶圆直径a d 与齿根圆直径f d 计算出全齿高h ，再用试算法确定齿轮的m 、*a h 与*c 。

如图6-1a 所示，偶数齿齿轮的a d 与f d 可直接用游标卡尺测量；如图6-1b 所示，奇数齿齿轮的a d 与f d 须间接测量12a d D H =+，22f d D H =+则 12()/2a f h d d H H =-=-式中,D 为齿轮内孔直径（mm ）；1H 为齿轮齿顶圆至内孔壁的径向距离（mm ）；2H 为齿轮齿根圆至内孔壁的径向距离（mm ）。

a )偶数齿齿轮b )奇数齿齿轮图6-1 齿轮d a 与d f 的测量方法根据**(2)a h h c m =+，分别将*1a h =、*0.25c =（正常齿）或*0.8a h =、*0.3c =（短齿）代入进行试算，所求得的模数**/(2)a m h h c =+接近标准值者即为该齿轮的实际模数（一定要圆整成标准值）。

对于变位齿轮，由于**(2)a h h c m σ=+-,按上述方法确定m 时可能会与标准值差异较大而难以圆整。

这时可先假定一个m 的标准值，再根据cos b p m πα=与后述确定压力角α值结合起来验证。

若试算出来的α接近标准值，即可判断该m 值是正确的。

（2）通过测量公法线长度求出b p ，进而确定齿轮的压力角α。

按(/9)0.5k z =+，确定被测齿轮的跨齿数k 。

如图6-2所示测出跨k 个齿的公法线长度k W '，然后再测出跨k ＋1个齿的公法线长度1k W +'。

图6-2 齿轮公法线长度的测量于是 1c o s b k k p W Wm πα+''=-= 则1c o s b k k p W W m m αππ+''-== 1arccos()k k W W m απ+''-=所求得的α值应圆整到标准值，如α=20º，α=15º等。

渐开线圆柱齿轮参数测定实验报告一、实验目的渐开线圆柱齿轮是机械传动中广泛应用的重要零件，其参数的准确测定对于齿轮的设计、制造和使用具有重要意义。

本次实验的目的在于通过实际测量和计算，掌握渐开线圆柱齿轮主要参数的测定方法，加深对齿轮几何特性和传动原理的理解，提高实际操作和数据处理能力。

二、实验原理1、渐开线的形成渐开线是指当一直线在一圆周上作纯滚动时，直线上一点的轨迹。

渐开线圆柱齿轮的齿廓就是由渐开线构成的。

2、主要参数渐开线圆柱齿轮的主要参数包括齿数 z、模数 m、压力角α、齿顶高系数 ha 、顶隙系数 c 等。

3、测量方法（1）齿数 z：直接数出。

（2）模数 m 和压力角α：通过测量公法线长度或跨齿数，利用相关公式计算得出。

（3）齿顶高系数 ha 和顶隙系数 c ：根据标准值选取或通过测量齿顶圆直径和齿根圆直径计算得出。

三、实验设备和工具1、被测渐开线圆柱齿轮2、游标卡尺（精度 002mm）3、公法线千分尺（精度 001mm）4、万能角度尺5、绘图工具四、实验步骤1、齿数 z 的测定直接数出被测齿轮的齿数 z，并记录。

2、模数 m 和压力角α 的测定（1）选择合适的跨齿数 k，根据公式 k ＝ z/9 ＋ 05 计算（四舍五入取整数）。

（2）用公法线千分尺测量跨 k 个齿的公法线长度 Wk 和跨（k 1) 个齿的公法线长度 W(k 1) 。

（3）根据公式 m ＝（Wk W(k 1)）／πcosα 计算模数 m，压力角α 一般取标准值 20°。

3、齿顶高系数 ha 和顶隙系数 c 的测定（1）用游标卡尺测量齿顶圆直径 da 和齿根圆直径 df 。

（2）根据公式 ha ＝（da d) ／ 2 计算齿顶高 ha ，其中 d 为分度圆直径，d ＝ mz 。

（3）由公式 ha ＝ ha m 计算齿顶高系数 ha ，一般标准值为 1。

（4）根据公式 c ＝ c m 计算顶隙 c ，其中 c ＝（df d 2ha) ／ 2 ，从而得到顶隙系数 c ，一般标准值为 025。

渐开线直齿圆柱齿轮参数测定实验报告1. 背景渐开线直齿圆柱齿轮是机械传动中常用的一种元件，其参数的准确测定对于设计和制造具有重要意义。

本实验旨在通过测量渐开线直齿圆柱齿轮的几何参数，如模数、齿数、压力角等，来评估其性能和适用范围。

2. 分析2.1 渐开线直齿圆柱齿轮的基本概念渐开线直齿圆柱齿轮是由一系列等距离排列的齿形构成，其特点是在啮合过程中两个相互啮合的齿面接触点在整个啮合过程中速度和方向均发生变化。

这种设计可以减小噪声和振动，并提高传动效率。

2.2 测量参数为了确定渐开线直齿圆柱齿轮的性能和适用范围，需要测量以下几个关键参数：•模数（Module）：模数是指每个齿所占据的长度，在计算机辅助设计（CAD）和计算机数值控制（CNC）中常用到。

模数的测量可以通过测量齿轮的直径和齿数来计算得出。

•齿数（Number of teeth）：齿数是指齿轮上的齿的数量，也是计算渐开线直齿圆柱齿轮参数的重要参数之一。

可以通过直接数数或使用光电传感器等设备来测量。

•压力角（Pressure angle）：压力角是指啮合面与法线之间的夹角，影响着传动效率和载荷分布。

可以通过测量两个相邻齿的啮合点坐标来计算压力角。

2.3 测量方法本实验使用以下步骤来测量渐开线直齿圆柱齿轮的参数：1.使用卡尺或测微仪等工具测量齿轮外径，根据外径计算模数。

2.使用光电传感器等设备对齿轮进行旋转，并记录每个周期内的脉冲数量，从而得到准确的齿数。

3.将两个相邻齿的啮合点坐标记录下来，并根据坐标计算出压力角。

4.根据上述测量结果，计算出渐开线直齿圆柱齿轮的几何参数。

3. 结果根据实验测量数据，得到以下结果：•齿数：20•外径：50mm•模数：2.5mm•压力角：20°4. 建议根据上述测量结果，可以得出渐开线直齿圆柱齿轮的参数。

根据实际应用需求和设计要求，可以进一步优化参数，如调整模数和压力角等，以满足特定的传动效果和载荷要求。
