. -任务一、渐开线标准直齿圆柱齿轮各部分名称1、齿顶圆：通过轮齿顶部的圆周。
齿顶圆直径以d a表示。
2、齿根圆：通过轮齿根部的圆周。
齿根圆直径以d f表示。
3、分度圆：齿轮上具有标准模数和标准齿形角的圆。
分度圆直径以d表示。
4、齿厚：在端平面上，一个齿的两侧端面齿廓之间的分度圆弧长。
齿厚以s表示。
5、齿槽宽：在端平面上，一个齿槽的两侧端面齿廓之间的分度圆弧长。
齿槽宽以e表示。
6、齿距：两个相邻且同侧端面齿廓之间的分度圆弧长。
齿距以p表示。
7、齿宽：齿轮的有齿部位沿分度圆柱面直母线方向量度的宽度。
齿宽以b表示。
8、齿顶高：齿顶圆与分度圆之间的径向距离。
齿顶高以h a表示。
9、齿根高：齿根圆与分度圆之间的径向距离。
齿根高以h f表示。
展示多媒体图片，使学生对渐开线标准直齿圆柱齿轮各部分的名称认识更直观。
10、齿高：齿顶圆与齿根圆之间的径向距离。
齿高以h表示。
任务二、渐开线标准直齿圆柱齿轮的基本参数直齿圆柱齿轮的基本参数共有：齿数、模数、齿形角、齿顶高系数和顶隙系数五个，是齿轮各部分几何尺寸计算的依据。
1、齿数z一个齿轮的轮齿总数。
2、模数m齿距与齿数的乘积等于分度圆的周长，即pz=πd,式中z是自然数，π是无理数。
为使d为有理数的条件是p/π为有理数，称之为模数。
即：m=p/π模数的大小反映了齿距的大小，也及时反映了齿轮的大小、已标准化。
模数是齿轮几何尺寸计算时的一个基本参数。
齿数相等的齿轮，模数越大，齿轮尺寸就越大，齿轮就越大，承载能力越强：分度圆直径相等的齿轮，模数越大，承载能力越强。
如图所示：出示教具并提问：模数与轮齿有什么关系？3、齿形角α在端平面上，通过端面齿廓上任意一点的径向直线与齿廓在该点的切线所夹的锐角称为齿形角，用α表示。
渐开线齿廓上各点的齿形角不相等，离基圆越远，齿形角越大，基圆上的齿形角α=0°。
对于渐开线齿轮，通常所说的齿形角是指分度圆上的齿形角。

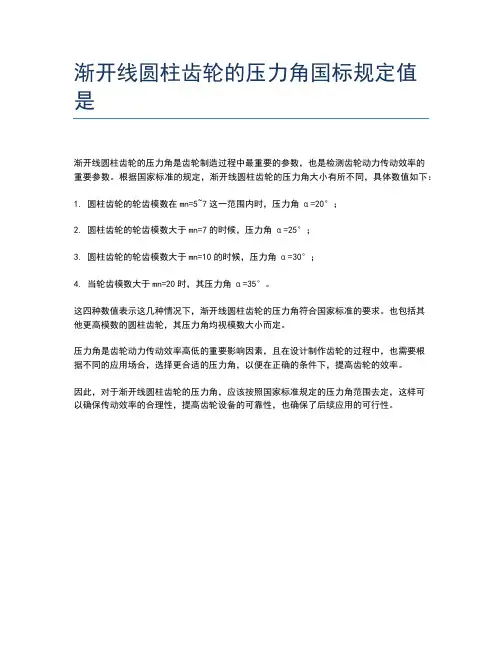

国标规定：渐开线齿轮分度圆上的齿形角α=20°。
渐开线齿轮有五个基本参数，它们分别是：名称符号意义标准化数值齿数(teeth number)Z 在齿轮整个圆周上轮齿的总数称为齿数模数(module)m齿距分度圆齿距p与π的比值模数决定了齿轮的大小及齿轮的承载能力。
我国规定标准化模数压力角(特指分度圆压力角)(pressure angle)决定渐开线齿形和齿轮啮合性能的重要参数我国规定标准化压力角为20度齿顶高系数齿顶高计算系数:我国规定标准化齿顶高系数为1顶隙系数顶隙(clearance)计算系数我国规定标准化顶隙系数为0.25标准齿轮：模数、压力角、齿顶高系数、顶隙系数为标准值，且分度圆上的齿厚等于齿槽宽的渐开线齿轮。
我国规定的标准模数系列表第一系列0.10.120.150.20.250.30.40.50.60.81 1.25 1.52 2.534568 10121620253240 50第二系列0.350.70.9 1.75 2.25 2.75(3.25) 3.5(3.75) 4.5 5.5 (6.5)78(11)14182228(30)3645注:选用模数时,应优先采用第一系列,其次是第二系列,括号内的模数尽可能不用.系列（1）渐开线圆柱齿轮模数（GB/T 1357-1987）第一系列0.1 0.12 0.15 0.2 0.25 0.3 0.4 0.5 0.6 0.8 11.25 1.5 22.5 3 4 5 6 8 10 12 16 20 25 32 40 50第二系列0.35 0.7 0.9 0.75 2.25 2.75 （3.25）3.5 （3.75） 4.55.5 （6.5）7 9 （11）14 18 22 28 （30）36 45（2）锥齿轮模数（GB/T 12368-1990）0.4 0.5 0.6 0.7 0.8 0.9 1 1.125 1.25 1.375 1.5 1.75 2 2.25 2.5 2.75 3 3.25 3.5 3.75 4 4.5 5 5.5 6 6.5 7 8 910 11 12 14 16 18 20 22 25 28 30 32 36 40 45 50注: 1.对于渐开线圆柱斜齿轮是指法向模数。
齿轮的精度等级、确定参数的公差值一齿轮的精度等级、确定参数的公差值一传统的设计方法是依据经验用类比法，结合查表及大量繁杂的公式计算，这样的方法一是工作量大，二是不可能对各参数进行优化及筛选，很难保证齿轮精度设计的合理性。
因此，借用了辅助软件对齿轮的几何参数进行计算后，对齿轮精度的设计及其相关的数据进行计算机处理，使齿轮的精度设计达到快速、准确、合理，齿轮设计起来就没那么费时和吃力了。
引言现行的机械行业中在齿轮设计的过程里，非常缺乏对几何参数计算的比较统一的软件，很多时候只是采用手工计算、取大概的数值，对于一些比较复杂的齿轮来说，制造出来的齿轮存在误差较大。
传统的设计方法是依据经验用类比法，结合查表及大量繁杂的公式计算，这样的方法一是工作量大，二是不可能对各参数进行优化及筛选，很难保证齿轮精度设计的合理性。
因此，借用了辅助软件对其进行计算后，对齿轮精度的设计及其相关的数据进行计算机处理，使齿轮的精度设计达到快速、准确、合理，齿轮设计起来就没那么费时和吃力了。

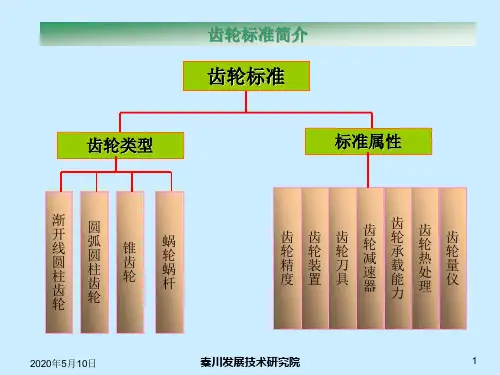

我国现有(1)GB/T10095。
1-2001渐开线圆柱齿轮精度第一部分:轮齿等效ISO1328-1。
(2)GB/T10095。
2-2001渐开线圆柱齿轮精度第二部分:径向综合等效ISO1328-2。
1.渐开线圆柱齿轮几何参数计算相关研究综述1.1渐开线圆柱齿轮国内的研究现状1.1.1齿轮的简介标准齿轮的结构构造图如图1。
图1齿轮构造图齿轮的组成结构一般有轮齿、齿槽、端面、法面、齿顶圆、齿根圆、基圆和分度圆。
轮齿简称齿，是齿轮上每一个用于啮合的凸起部分，这些凸起部分一般呈辐射状排列，配对齿轮上的轮齿互相接触，可使齿轮持续啮合运转;基圆是形成渐开线的发生线作纯滚动的圆;分度圆，是在端面内计算齿轮几何尺寸的基准圆。
渐开线齿轮比较容易制造，且传动平稳，传递速度稳定，传动比准确，渐开线圆柱齿轮是机械传动量大而广的基础零部件，广泛在汽车、拖拉机、机床、电力、冶金、矿山、工程、起重运输、船舶、机车、农机、轻工、建工、建材和军工等领域中应用。
