自动控制及仪表常用符号

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、 测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

(a)(b) 图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm 的小圆符号或加虚线，如图1-2-1（b ）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、 连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm（或10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b）所示。

当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。

（a） (b) (c)图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm（或10mm）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a）所示。

作为分散控制系统的计算机功能图形符号，是对角线长为12mm（或10mm）的细实线六边B形，如图1-2-3（b）所示。

自动化仪表字母代号组合含义最强解析在自动化领域，仪表扮演着至关重要的角色。

它们是我们监控和控制系统运行的关键工具，而理解这些仪表背后的字母代号和组合含义，对于正确使用和维护这些设备具有至关重要的意义。

我们来看一些常见的字母代号和它们的含义：P、I、D代表比例、积分、微分控制在自动化控制系统中，这三个字母代号经常被用来描述控制器的类型和其工作方式。

P代表比例控制，I代表积分控制，D代表微分控制。

这些控制器的作用分别是：P控制器：根据偏差的大小来调整控制输出。

偏差越大，输出也越大。

I控制器：根据偏差的存在时间来调整控制输出。

偏差存在的时间越长，输出越大。

D控制器：根据偏差的变化速度来调整控制输出。

偏差的变化速度越快，输出越大。

PID控制器：结合了P、I、D三种控制器的优点，形成一个闭环控制系统，以实现对输出信号的精确调整。

S、M代表开关型、调节型仪表S型仪表代表开关型仪表，主要用于对系统进行开关控制。

这类仪表的输出为离散的开关信号，如ON/OFF、HIGH/LOW等。

M型仪表代表调节型仪表，主要用于对系统进行连续的调节控制。

这类仪表的输出为模拟信号，可以根据输入的变化而连续变化。

在理解和使用这些字母代号时，我们需要结合具体的设备和系统需求来进行解读和应用。

我们还需要了解各种不同类型的仪表在系统中的作用和优缺点，以便在设计和维护过程中做出最佳的决策。

理解和掌握自动化仪表的字母代号和组合含义，对于工程师和技术人员来说是非常重要的。

这不仅可以帮助我们更好地理解和使用这些设备，还可以帮助我们更好地设计和维护整个自动化系统。

在当今的工业生产中，自动化仪表扮演着至关重要的角色。

它不仅提高了生产效率，也使得生产过程更加精准和可靠。

为了更好地理解和应用自动化仪表，以下是一些关于自动化仪表的基本试题。

自动化仪表是一种能够自动完成测量、显示、记录或控制任务的仪器。

它可以帮助我们快速、准确地获取和处理各种工业生产过程中的参数，如温度、压力、流量、物位等。

3.2.3 仪表位号的表示方法
1. 仪表位号组成 在检测、控制系统中，构成一个回路的每个仪表（或元件）都应有 自己的仪表位号。仪表位号由字母代号组合和回路编号两部分组成。仪表 位号中，第一位字母表示被测变量，后继字母表示仪表的功能。回路编号 可按照装置或工段（区域）进行编制，一般用3～5位数字表示。 仪表位号组成
3.4.1 图形符号
1．仪表的图形符号是一个直径约10mm的圆圈。当带控制点工艺流程图 为1号规格图幅，有缩小复印为3号规格图幅时，直径可选13mm。在同一套 带控制点工艺流程图上，同时应用本节和上节介绍的匹形符号圆圈时，其直 径二取同一尺寸。 ２．一个图形符号，在实际应用时可以表示一个或多个功能。在下面的介 绍中，仅列举了部分有关该图形符号的应用实例。 ３．以计算机为基础的检测、控制仪表促进了仪表控制系统的发展，使得 共用显示、共用控制和共用信号线等共用功能的实现成为可能。以共用功能 为特点的分散控制/共用显示类型的仪表，用方框符号表示。 ４．集散控制系统图形符号适用于含有确认为“计算机”部件的系统。计算 机有别于－个整体的处理器，它能激励集散控制系统的各种功能。借助于数 据链，计算机部件能与系统组成一个整体，或者也可能成为一个独立计算机。
自动化控制工程设计中常用 图形符号及字母代号
自动化控制工程设计中 常用图形符号及字母代号
任务1 自动化工程设计中名词定义、仪表术语与图形符号 3.1.1 设计标准所规定的名词定义
1． 过程 Process 使能量状态、成分、尺寸或可用数据定义的其他特性 产生变化的任何操作或一系列操作。 2． 功能 function 仪表所完成的目的或动作。 3． 回路 loop 用来测量、控制或测量和控制过程变量的一个或多个相 关仪表的组合。 4． 仪表圆圈 ba11on 用来表示仪表或仪表标志的圆形符号。 5． 测量点 Point of measurent 对过程变量进行测量的点。 6． 测试点 Point test point 仪表并不永久接于其上的测试接头， 它是为临时、间歇或今后连接仪夜之用。 7． 检测元件 detecting element，sensor， primary element

说明：
1．“供选用”指的是在个别设计中多次使用，而表中没有规定其含义。

2．字母“X”未分类，即表中未规定其含义。

适用于在设计中一次或有限几次使用。

3．后续字母确切含义，根据实际需要可以有不同的解释。

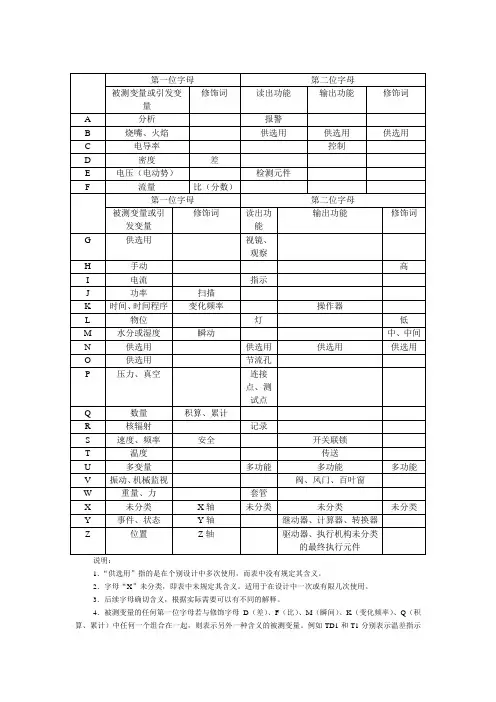

4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化频率）、Q（积算、累计）中任何一个组合在一起，则表示另外一种含义的被测变量。

例如TD1和T1分别表示温差指示
和温度指示。

5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方写出具体的分析项目。

例如：分析二氧化碳，圆圈内标A，圆圈外标注CO2。

6．用后续字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。

如果功能明显时，也可以不标注。

7．后续字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外的右上方。

8．当H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开式接近全开位置，“L”表示阀在全关式接近全关位置。

9．后续字母“K”表示设置在控制回路内的自动-手动操作器。

例如流量控制回路的自动-手动操作器为“FK”，它区别于HC——手动操作器。
