仪表PID图例符号

仪表PID图例符号

在自控类技术图纸中，仪表的各类功能是用 其英文含义的首位字母来表达的，且同一字母在仪 表位号中的表示方法具有不同的含义
1

管道仪表流程图中常用图例符号
①功能标志只表示仪表的功能，不表示仪表的结 构．例如，要实现FR(流量记录)功能，可选用流量或差压变 送器及记录仪． ②功能标志的首位字母选择应与被测变量或引发变量 相对应，可以不与被处理变量相符．例如，某液位控制系统 中的控制阀，其功能标志应为LV，而不是FV． ③功能标志的首位字母后面可以附加一个修饰字母， 使原来的被测变量变成一个新变量。如在首位字母P、T后 面加D，变成PD、TD，分别表示压差．温差． ④功能标志的后继字母后面可以附加一个或两个修饰 字母，以对其功能进行修饰功能标志PAH中，后继字母A后 面加H，表示压力的报警为高限报警。
1

管道仪表流程图中常用图例符号
1.1.3.4流量测量仪表图形符号
流量测量仪表种类繁多，主要有差压式流量计(节流装置) 和非差压式流量计两类。
1
管道仪表流程图中常用图例符号
1.2. 机器及设备图形符号 1.2.1 塔
1
管道仪表流程图中常用图例符号
1.2. 机器及设备图形符号
1.2.2 炉
1
管道仪表流程图中常用图例符号
1.1仪表功能标志
仪表功能标志是用几个大写英文字母的组合表 示对某个变量的操作要求，如TIC、PDRCA等。其 中第一位或两位字母称为首位字母，表示被测变量， 其余一位或多位称为后继字母，表示对该变量的操 作要求，

1

管道仪表流程图中常用图例符号
1.2 仪表功能字母代号
1
管道仪表流程图中常用图例符号
1.1.3.1 监控仪表的图形符号

仪表流程图中常见面符号

仪表流程图中常见面符号
个或两个修饰字母，以对其功能进行修饰功能标志ＰＡH,后继字母A后面加Ｈ,表示压力的报警为高限报警。
仪表流程图中常见面符号
———————————————————————————————— 作者：
———————————————————————————————— 日期：
仪表流程图中常用图例符号
PI:代表压力显示ﻫPT：代表压力变送ﻫＰIT:压力显示变送ﻫTI：代表温度显示ﻫＴE：温度测量元件
ＴT:代表温度变送ﻫ圆圈加文字:代表就地表
ＬPＤ：低点排放
¡
功能，可选用流量或差压变送器及记录仪．
①功能标志只表示仪表的功能,不表示仪表的结构.例如，要实现ＦR（流量记录）
②功能标志的首位字母选择应与被测变量或引发变量相对应,可以不与被处理变量相符.例如，某液位控制系统中的控制阀,其功能标志应为LV,而不是ＦＶ.
¡③功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。如在首位字母Ｐ、T后面加D，变成ＰＤ、TD,分别表示压差．温差．
方框圆圈加文字：代表控制室显示（DCS)带报警ﻫCW：代表循环冷却水ﻫCＷR:代表循环冷却水回水
ＣR为中控按钮ﻫHS为电机现场起停按钮。ﻫＬSH现场高开关ﻫＬAH液位高报警（但是从流程图上看应该是低报警更合理，毕竟压缩机入口分离罐应该有一定液封才合理呀）ﻫLSHＨ高高报警或者联锁开关(单圆圈是现场仪表、外带方框是中控信号)ﻫKV是顺控阀门（当然中控人员有权限自己也可以开关)ﻫHPV：高点放空

仪表图形符号演示幻灯片

仪表图形符号演示幻灯片

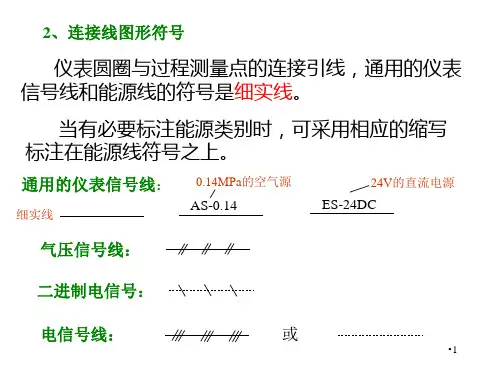

2、连接线图形符号
仪表圆圈与过程测量点的连接引线，通用的仪表 信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写 标注在能源线符号之上。
通用的仪表信号线： 0.14MPa的空气源
细实线
AS-0.14
24V的直流电源
ES-24DC
气压信号线：
二进制电信号：
电信号线：
或
•1
3、仪表图形符号
•12
3、带控制点流程图和仪表系统图上表示方法
仪表位号表示方法： 字母代号填写在圆圈上半圈中； 回路编号填写在圆圈下半圈中。
TRC 101
集中仪表盘面安装仪表 （中间有一横）
TI 101
就地安装仪表 （中间没有一横）
根据图形符号、文字代号以及仪表位号 表示方法，可以绘制仪表系统图。
•13
带控制点流程图例
Q
流量
积算、累计
R
核辐射
记录
S 速度、频率 安全
T
温度
开关、联锁 传送
修饰词 高
•9
被测变量及仪表功能字母组合示例（以流量为例）
控制器： FRC-流量记录调节； FIC-流量指示调节
读出仪表： FR-流量记录； FI-流量指示
开关和报警装置：FSH-流量高报警 FSL-流量低报警 FSHL-流量高低组合报警
~是直径为12mm（或10mm）的细实线圆圈。 仪表位号的字母或阿拉伯数字较多，圆圈内
不能容纳时，可以断开。
处理两个或多个变量，或处理一个变量但有 多个功能的复式仪表，可用相切的仪表圆圈表示。
当两个测量点引到一台复式仪表上，而两个 测量点在图纸上距离较远或不在同一张图纸上， 则分别用两个相切的实线圆圈和虚线圆圈表示。

管道仪表流程图常用图例符号 PPT

管道仪表流程图常用图例符号 PPT
管道仪表流程图常用图例符号 PPT
管道仪表流程图（P&ID:Piping and Instument Diagram）:带控制点的工艺流程图。
用统一规定的图形符号和文字代号，用图示 的方法把建立化工工艺装置所需的全部设备、 仪表、管道、阀门及主要管件，按其各自的 功能及工艺要求组合起来，以起到描述工艺 装置的结构和功能的作用。
描述：工艺流程、控制方案
1 管道仪表流程图常用图例符号
1.1 常用仪表及控制系统图例符号 1.1.1 仪表功能标志及位号 1.1.1.1仪表功能标志
由几个大写英文字母的组合表示对某个变量 的操作要求：被测变量
后继字母 字母含义如下：
大家学习辛苦了，还是要坚持
继续保持安静
附加功能符号应用示例
1.1.3.3 仪表的各种连接线
仪表能源的字母组合标志
就地仪表与控制室仪表的连接线、控制 仪表之间的连接线、DCS内部系统连接 线或数据线如下表。
仪表连接线图形符号
1.1.3.4 流量测量仪表图形符号
流量测量仪表种类：差压式流量 计（节流装置）和非差压式流量 计两类。部分流量测量仪表的图 形符号如下表。
盘后安装仪表、不与DCS进行通信连接的PLC、不与 DCS进行通信连接的计算机功能组件图符如下图。
表示执行连锁功能的图形符号
1.1.3.2 测量点的图形符号
测量点是由过程设备或管道引至检测元件或就地仪表 的起点，一般与检出元件或仪表画在一起表示。
当测量点位于设备中，当需要标出具体位置时，可用 细实线或虚线表示，如图。
3、仪表位号按不同的被测变量分类，同一装置同类被 测变量的仪表位号中顺序号可以连续也可不连续； 不同被测变量的仪表位号不能连续编号。
4、同一仪表回路有两个以上功能相同的仪表，在仪表 位号后附加尾缀（大写字母）区别。如：FT-201A、 FT-201B表示该回路有两台流量变送器。

管道仪表流程图中常用图例符号

管道仪表流程图中常用图例符号
P&ID •
Piping and Instrumentation diagram
P&ID
Piping and Instrumentation diagram A P&ID is a blueprint, or map, of a process.
Technicians use P&IDs the same way an architect uses
1
管道仪表流程图中常用图例符号
1.1仪表功能标志
仪表功能标志是用几个大写英文字母的组合表 示对某个变量的操作要求，如TIC、PDRCA等。其 中第一位或两位字母称为首位字母，表示被测变量， 其余一位或多位称为后继字母，表示对该变量的操 作要求，

1

管道仪表流程图中常用图例符号
1.2 仪表功能字母代号
(压力、流量、液位、温度测量点及分析点)的各种管路流程 线。 (3)标注 设备位号、名称、管段编号、控制点符号、必要的 尺寸及数据等。 (4)图例 图形符号、字母代号及其他的标注、说明、索引等。 (5)标题栏 注写图名、图号、设计项目、设计阶段、设计时 间和会签栏等。
2 管道仪表流程图识读方法
1
管道仪表流程图中常用图例符号
1
管道仪表流程图中常用图例符号
1.2. 机器及设备图形符号
1.2. 4 容器和罐
1
管道仪表流程图中常用图例符号
1.2. 机器及设备图形符号
1.2. 4 泵与压缩机
常用设备及管件字母代号
序号 设备符号 设备名称
1
2 3
C
E F
压缩机
换热器 加热炉
1
4流量测量仪表图形符号

仪表施工图识读

仪表施工图识读

5 6 7
8 9 10 11 12 13 14
带伴热管道 管内介质流向 进出装置单元的介质流向
装置内图纸连接方向 成套供货设备范围 管道等级分界 异径管道 波纹膨胀节 相界面表示符 管帽
T1 T2
T1图纸号T2管道号
5. 配管配线图形符号 序号 名称
单管向下
单管向上 管束向下 管束向上 管束向下分叉平走 管束向上分叉平走
某仪表盘正面布置及开孔尺寸图
某装置仪表盘内元件布置图
报警指示灯
记录仪控制器
手动装置 接线端子排
报警指示灯 控制按钮 电源保险电铃 继电器、开关
PLC
思考题
1．在自动化控制流程图中，下列文字表示何种功能？
（a）TIT；（b）PdIT；（c）FIC；（d）LIA；（e）LV；（f）PRC。
2．常用的热工仪表控制图有哪几种？ 3．在热工控制测量系统图中，下列文字符号各表示什么取源测量点？ （a）PE；（b）FE；（c）LE；（d）TE；（e）AE。 4．画出就地安装仪表、盘后安装仪表和电动执行机构图形符号。 5．绘制管道仪表流程图应注意哪些问题？ 6. 读图练习：（下页图）化工厂水氯活化装置工艺控制流程图，
FQ 4
~
（4）执行机构、控制机构图形符号
带弹簧 气动薄膜 执行机构 活塞式 执行机构 -单作用 带气动 阀门定位器 执行机构 不带弹簧 气动薄膜 执行机构 活塞式 执行机构 -双作用 带电-气 阀门定位器 执行机构 电动 执行机构 电磁 执行机构
M S
S
数字式 执行机构 带手轮 执行机构
D
带人工 复位装置 执行机构
DCS温度控制 (主) 带偏差+高报警 变送器
DCS液位控制 (主) 带高低+高高报警

仪表图形符号

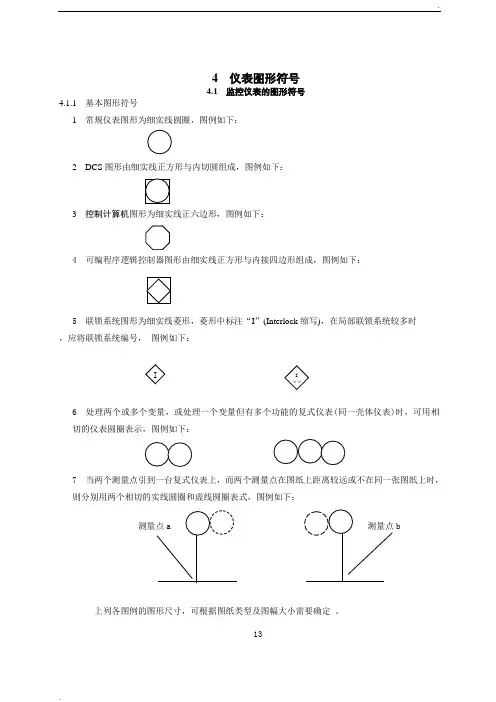

4 仪表图形符号4.1 监控仪表的图形符号4.1.1 基本图形符号1 常规仪表图形为细实线圆圈，图例如下：2 DCS 图形由细实线正方形与内切圆组成，图例如下：3 控制计算机图形为细实线正六边形，图例如下：4 可编程序逻辑控制器图形由细实线正方形与内接四边形组成，图例如下：5 联锁系统图形为细实线菱形，菱形中标注“I ”(Interlock 缩写)，在局部联锁系统较多时 ，应将联锁系统编号， 图例如下：6 处理两个或多个变量，或处理一个变量但有多个功能的复式仪表(同一壳体仪表)时，可用相切的仪表圆圈表示，图例如下：7 当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一张图纸上时，则分别用两个相切的实线圆圈和虚线圆圈表式，图例如下：b上列各图例的图形尺寸，可根据图纸类型及图幅大小需要确定 。

134.1.2 表示仪表安装位置的图形符号见表4.1.2。

注：正常情况下操作员不监视，或盘后安装的仪表设备或功能，仪表图型符号可表示为：(1) 盘后安装的仪表(2) 不与DCS 进行通讯联接的PLC(3) 不与DCS 进行通讯联接的计算机功能组件4.1.3 表示执行联锁功能的图形符号如下: 1 继电器执行联锁的图形符号或:142 PLC执行联锁的图形符号或:3 DCS执行联锁的图形符号或:4.2 测量点与连接线的图形符号4.2.1 测量点(包括检出元件)是由过程设备或管道引至检测元件或就地仪表的起点，一般不单独表示。

需要时，检出元件或检出仪表可用细实线加图形PP、LP、AP等表示，见图4.2.1-1。

图4.2.1-1 测量点图形符号若测量点位于设备中，当需要标出测量点在设备中的位置时，可用细实线或虚线表示，见图4.2.1-2。

4.2.2仪表的各种连接线规定如下：1图4.2.2所示细实线作为仪表连接线的应用场合是图4.2.2 细实线连接线(1) 工艺参数测量点与检测装置或仪表的连接线；(2)仪表与仪表能源的连接线，仪表能源如AS (AIR SUPPLY): 空气源或IA (INSTRUMENT AIR): 仪表空气ES (ELECTRIC SUPPLY):电源GS (GAS SUPPLY): 气体源HS (HYDRAULIC SUPPLY): 液压源15NS (NITREGEN SUPPLY):氮气源SS (STEAM SUPPLY): 蒸汽源WS (WATER SUPPLY): 水源(3) 在P&ID上用简化方法表示测量和控制系统构成的连接线，即P&ID上不表示变送器等检测仪表，工艺参数测量点与控制室监控仪表用细实线直接连接。

PID常用图例符号


1.2 常用工艺流程图图例符号
工艺流程图是描述工艺生产过程的技术 图纸，他用规定的图形符号表明了整个 生产过程所用的工艺设备、管道、介质及 流向等基本工艺组成。
第43页
2022年1月30日星期日
第43页，共86页。
工业炉
第44页
2022年1月30日星期日 第44页，共86页。
பைடு நூலகம்
第45页
2022年1月30日星期日 第45页，共86页。
1.2.3 管道、管件图例符号
第66页
2022年1月30日星期第日66页，共86页。
第67页
2022年1月30日星期日
第67页，共86页。
第68页
2022年1月30日星期日 第68页，共86页。
第69页
2022年1月30日星期日 第69页，共86页。
第70页
2022年1月30日星期日 第70页，共86页。
1.1.3.5 常用执行器图形符号
第34页
2022年1月30日星期第日34页，共86页。
第35页
2022年1月30日星期日 第35页，共86页。
控制阀体图形符号
第36页
2022年1月30日星期日
第36页，共86页。
第37页
2022年1月30日星期日 第37页，共86页。
能源中断时阀位的图形符号
（注：编制单位：中国成达化学工程公司 批准单位：国家石油和化学工业局 实施日期：2001年6月1日）
第9页
2022年1月30日星期日 第9页，共86页。
1.1.2 仪表位号
功能标志＋仪表回路编号＝仪表位号
如FIC-116、TRC-158 回路编号＝工序号＋顺序号 根据设计标准：HG/T 20505-2000 《过程测量和控制仪 表的功能标志及图形符号》仪表位号的规定：

仪表PID图例符号


1 管道仪表流程图中常用图例符号
1.1仪表功能标志 仪表功能标志是用几种大写英文字母旳组合表
达对某个变量旳操作要求，如TIC、PDRCA等。其 中第一位或两位字母称为首位字母，表达被测变量， 其他一位或多位称为后继字母，表达对该变量旳操 作要求，
1 管道仪表流程图中常用图例符号
1.2 仪表功能字母代号
面加H，表达压力旳报警为高限报警。
1 管道仪表流程图中常用图例符号
1.1.3.1 监控仪表旳图形符号
1 管道仪表流程图中常用图例符号
1.3.3仪表旳多种连接线 ①用细实线表达仪表连接线旳场合。
1 管道仪表流程图中常用图例符号
1.3.3仪表旳连接线、DCS内部系统连接线或数据线见表1— 5。
P&ID •
Piping and Instrumentation diagram
P&ID
Piping and Instrumentation diagram A P&ID is a blueprint, or map, of a process. Technicians use P&IDs the same way an architect uses blueprints. A P&ID shows each of the instruments in a process , their functions, their relationship to other components in the system. Most diagrams use a standard format, such as the one developed by ISA (Instrumental Society of America) or SAMA(Scientific Apparatus Makers Association).

控制系统图例符号及KKS编码说明

--- ---生物质热电联产示范项目施工图设计热控部分控制系统图例符号及KKS编码说明-----有限公司-年-月-批准：审核：校核：编制：年月目录1. 概述 (2)2. 本专业使用KKS标识的图纸范围 (2)2.1 仪表与控制系统图 (2)2.2 布置图 (2)2.3 控制接线图 (2)2.4 电缆清册 (2)2.5 控制设备清册 (2)2.6 I/O清册 (2)3. 热控专业使用KKS标识的约定 (3)3.1 全厂划分 (3)3.2系统划分 (4)3.3设备分类 (5)3.4设备编号的约定 (6)3.5部件分类 (8)4. 热控专业使用KKS标识的具体实施规定 (8)4.1 仪表与控制系统图的编码原则 (8)4.2 布置图的编码原则 (12)4.3 控制接线图的编码原则 (12)4.4 电缆的编码原则 (12)4.5 I／0清单的编码原则 (13)1. 概述---生物质热电联产示范项目热控专业在施工图阶段采用KKS标识系统。

2. 本专业使用KKS标识的图纸范围2.1 仪表与控制系统图主要对系统图中以下设备进行标识设计：●一次测量元件●二次仪表●就地仪表●电动开关门及电动调节门●电动机●其他仪表控制设备2.2 布置图对以下图纸中的控制设备进行标识设计：●集中控制室及电子设备间平面布置图(对辅助车间控制室可参考执行)主要标识如下内容：口控制室内布置的所有控制盘、台、柜口电子设备间布置的所有控制盘、台，柜口工程师室布置的所有设备●控制盘、台、柜正面布置图，主要标识控制盘、台、柜正面布置的所有仪表和控制设备。

●热控就地设备布置图，主要标识就地控制盘、箱、柜、配电箱等。

2.3 控制接线图主要标识控制设备、一次测量元件、控制盘、箱、柜、配电箱、接线盒等。

2.4 电缆清册主要标识电缆编号、始端、终端等。

2.5 控制设备清册主要标识控制设备编号。

2.6 I/O清册主要标识I/O点名。

3. 热控专业使用KKS 标识的约定KKS 标识系统分为全厂码、系统码、设备码、部件码四段，如图示：分段号标题数据符类型全厂划分 （详见3.1） 系统划分 （详见3.2） 系统编号 （顺序号） 设备分类 （详见3.3） 设备编号 （详见3.4） 部件分类 （详见3.5） 部件编号 （顺序号）A ：英文字母；N ：阿拉伯数字 3.1 全厂划分对全厂码G 的约定如下表：在KKS 码中，一律使用英文大写字母，并严禁使用“I 、O ”两个字母。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电磁、辐射、热、光、 声等信号（有导向）
迁安职教中心 张玉安
（3）仪表功能图形符号和控制阀体图形符号 （2 ）执行机构符号 3. 仪表图形符号的识读 （1）表示仪表安装位置的图形符号
迁安职教中心 张玉安
2.1.2 字母代号
在带控制点的工艺流程图中，表示仪表的实线圆 里面，可以用字母组合表示该仪表的功能等。如FI 表示流量指示，F表示流量，I表示指示；FE表示流 量检测元件，E表示检测元件；FP表示流量测量点， P表示实验点、测量点；而PI表示压力指示，P在这 里则表示压力；FQI表示流量积算显示。又如TdRC 几个字母组合在化工自动化中有特定的含义，Td称 为第一位字母，T代表被测变量温度，d为T的修饰词， 含义是“差”，即代表温差；RC称为后继字母，它 可以是一个字母或更多，分别代表不同的仪表功能， R代表记录或打印，C代表控制。这就是说，TdRC 实际上是“温差记录控制系统”的代号。 迁安职教中心 张玉安
迁安职教中心 张玉安
说明
迁安职教中心 张玉安
图中 FN——安全栅； df/dt——流量变化率运算函数； XAH——控制器输出高限报警； XAL——控制器输出低限报警； dx/dt——控制器输出变化率运算； FY——I/P电气转换器； TAH——温度高限报警； TDA——温度设定点偏差报警； LAH——液位高限报警； LAL——液位低限报警； LAHH——液体高限报警。
2.1.3 仪表位号的表示方法
1．仪表位号组成 在检测、控制系统中，构成一个回路的每个仪表（或 元件）都应有自己的仪表位号。仪表位号由字母代号组 合和回路编号两部分组成，第一位字母表示被测变量， 后继字母表示仪表的功能。回路编号可按照装置或工段 （区域）进行编制，一般用3～5位数字表示
迁安职教中心 张玉安
迁安职教中心 张玉安Fra bibliotek迁安职教中心 张玉安
3．带控制点流程图和仪表系统图上表示方法 仪表位号的表示方法是：字母代号标在圆圈上半圈 中，回路编号标在圆圈的下半圈中。集中仪表盘面安 装仪表，圆圈中间有一横，如图(a)所示。就地安装仪 表圆圈中间没有一横，如图(b)所示。
见下图示例：
迁安职教中心 张玉安
2.2 DCS仪表控制室平面布置图例
2．分类与编号 仪表位号按被测变量分类。同一装置（或工段）的 相同被测变量的仪表位号中数字编号是连续的，但允许 中间有空号；不同被测变量的仪表位号不能连续编号。 如果同一个仪表回路有两个以上具有相同功能的仪表， 可以在仪表位号后面附加尾缀（大写英文字母）加以区 别。例如，PT—202A、PT—202B表示同一回路里的两 台变送器，PV—201A、PV—201B表示同一回路里的两 台控制阀。当一台仪表由两个或多个回路共用时，应标 注各回路的仪表位号，例如一台双笔记录仪记录流量和 压力时，仪表位号为FR—121/PR—131，若记录两个回 路的流量时，仪表位号应为FR—101/FR—102或FR— 101/102。
上一张
迁安职教中心 张玉安
思 考 题 1．在自动化控制流程图中，下列文字表示何种功能？ 化工厂 （a）TIT；（b）PdIT；（c）FIC；（d）LIA；（e） 水氯活 LV；（f）PRC。 化装置 2．常用的热工仪表控制图有哪几种？ 工艺及 3．在热工控制测量系统图中，下列文字符号各表示什 自动化 么取源测量点？ 控制流 （a）PE；（b）FE；（c）LE；（d）TE；（e）AE。 程图 4．画出就地安装仪表、盘后安装仪表和电动执行机构 图形符号。 5．绘制管道仪表流程图应注意哪些问题？ 6．下页图所示是化工厂水氯活化装置工艺及自动化控 制流程图，阅读并解释控制流程图。
生产过程自动化仪表
识图与安装
迁安职教中心 张玉安
第2章 仪表工程图例符号与控制室 平面布置图的识读
2.1 常用生产过程自动化安装工程图例符号 2.1.1 图形符号的识读
1．测量点的识读
迁安职教中心 张玉安
2．连接线图形符号的识读
电信号线 连接线相接 二进制电信号 气压信号 液压信号线
二进制气信号
迁安职教中心 张玉安
3．管道仪表流程图读图 读图步骤如下： （1）了解工艺流程概况，如熟悉工艺设备及功能， 了解介质名称及流向，分析工艺流程等。 （2）熟悉控制方案，一般典型工艺的控制方案是特 定的。 （3）分析控制方案，在了解控制系统的基础上，根 据相关的图形符号含义进行识读。 识读管道仪表流程图，还需综合工艺、设备、机器、 管道、电气等多方面专业知识。 下图所示为采用集散型控制系统（DCS）进行控 制的脱丙烷塔控制流程图的一个局部，图中的各仪 表符号、设备符号见本章符号图例的相关图表。
表催 控化 制剂 室半 平合 面成 布装 置置 图 仪
迁安职教中心 张玉安
DCS
2.3 仪表控制室仪表盘图例
盘面仪表布置高度一般分三段。上段为扫视类 仪表，如指示仪表、闪光报警器、信号灯等，距地标 高为1650～1900mm；中段为需要经常监视的重要仪 表，如控制器、记录仪等，距地标高为1000～ 1650mm；下段为操作类仪表或元件，如操作器、遥 控板、开关、按钮等，距地标高为800～1000mm。 盘面上安装仪表的外形边缘到盘顶距离不应小于 140mm，到盘边距离不应小于80mm。
某装置控制室仪表盘面 布置及仪表开孔尺寸图
迁安职教中心 张玉安
2.4 管道仪表流程图
某装 置挤 条机 控制 室仪 表盘 内元 件布 置图
迁安职教中心 张玉安
2．管道仪表流程图内容 一张管道流程图主要内容有： （1）设备示意图。带位号、名称和接管口的各种设备 示意图。 （2）管路流程线。带编号、规格、阀门、管件及仪表 控制点的各种管路流程线。 （3）标注。设备位号、名称、管线编号、控制点符号、 必要的尺寸及数据等。 （4）图例。图形符号、字母代号及其他的标注说明索 引等。 （5）标题栏。图名、图号、设计项目、设计阶段、设 计时间及会签栏。
