常用仪表控制图形符号及仪表位号说明常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

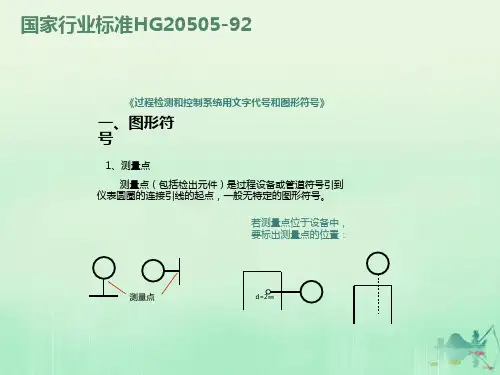

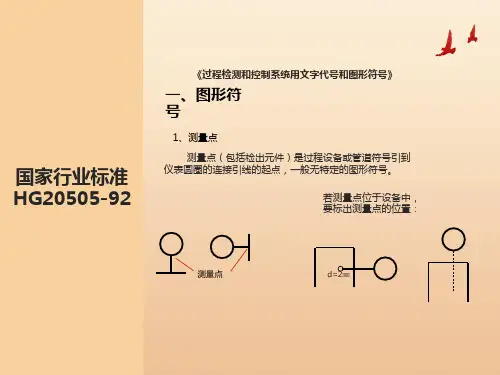

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为 2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。
第二章 常用图例符号第一节 常用仪表、控制图形符号根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》,参照GB —2625—81国家标准，化工自控常用图形文字代号如下。
一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号 引到仪表圆圈的连接引线的起点,一般无特定的图形符] 号,如图1-2—1(a ）所示.若测量点位于设备中，当有必要标出测量点在过程 设备中的位置时，可在引线的起点加一个直径为2mm 的 小圆符号或加虚线,如图1-2—1（b ）所示.必要时， 检出元件或检出仪表可以用用1—2-2所列的图形符号 表示.2．连接线图形符号仪表圆圈与过程测量点的连接引线,通用的仪表 信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS —0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源.当通用的仪表信号线为细实线可能造成混淆时,通用信号线符号可在细实线上加斜短划线(斜短划线与细实线成45º角)仪表连接线图形符号见表1-2-1。
3．仪表图形符号仪表图形符号地直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多,圆圈不能容纳时，可以断开。
如图1—2-2(a)所示。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1—2-2（b ）所示.当两个测量点引到一台复式仪表上,而两个测量点在图纸上距离较远或不在同一张图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2—2（c ）所示。
分散控制系统(又称集散控制系统径为12mm(或10mm)的细实线圆圈，外加与圆圈相切的细实线方框，如图1-2-3（a)所示。
作为分散控制系统一个部件的计算机可编程序逻辑控制器功能图形符号如图1-2—3所示，外四方形边长为12mm(或10mm).其他仪表功功能图形符号见表1—2—2。
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》,参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
图形符号1、测量点测量点(包括检出元件)是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图 1 - 2-1 (a)所不。
(a)(b)图1-2-1测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1 (b)所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1 o表1-2-1仪表连线符号表10 电磁、辐射、热、光、声波等信号线（有导向）11 电磁、辐射、热、光、声波等信号线（无导向）12内部系统链（软件或数据链）13机械链14 二进制电信号* W % 或—15 二进制气信号v / v/ y //A ?k/X 3仪表图形符号是直径为12mm （或/伽刃的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2 （a） o处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2- 2（b）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。
(a)图1-2-2仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12m m （或10mr） i的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3 （a）所示。
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。
（a ） (b) (c) 图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边B形，如图1-2-3（b ）所示。
常用仪表、控制图形符号一、图形符号1、测量点测量点（包括检出元件）就是由过程设备或管道符号引到仪表圆圈得连接引线得起点，一般无特定得图形符号，如图1-2-1(a)所示。
(a)(b)1-2-1引线得起点加一个直径为2 mm（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列得图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点得连接引线。
通用得仪表信号线与能源线得符号就是细实线。
当有必要标注能源类别时，可采用相应得缩写标注在能源线符号之上。
例如AS-014为0、14MPa得空气源，ES-24DC为24V得直流电源。
当通用得仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、 仪表图形符号仪表图形符号就是直径为12mm （或10mm ）得细实线圆圈。
仪表位号用字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或多个变量，或处理一个变量但有多个功能得复式仪表，可用相切得仪表圆圈表示，如图1-2-2（b ）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切得实线圆圈与虚线圆圈表示，见图1-2-2（c ）所示。
（a ）图1-2-2 仪表图形符号分散控制系统（又称集散控制系统）仪表图形符号就是直径为12mm （或10mm ）得细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统得计算机功能图形符号，就是对角线长为12mm （或10mm ）得细实线六边形，如图1-2-3（b ）所示。
分散控制系统内部连接得可编程逻辑控制器功能图形符号如图1-2-3（c ）所示，外四边形边长为12mm （或10mm ）。
其她仪表或功能图形符号见表1-2-2。
表1-2-2 仪表功能图形符号B注：图形符号得尺寸根据使用者得需要可以改变，推荐应用表中得实际尺寸。

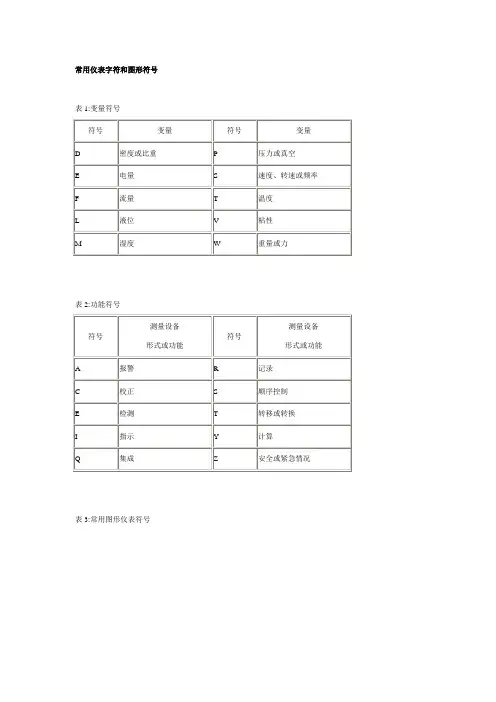

常用仪表字符和图形符号表1:变量符号
表2:功能符号
表3:常用图形仪表符号
第一个字符第二个字符第三个字符第四个字符第五个字符
A 分析仪报警报警－－
B 火焰－－－－
C 电导率控制控制－－
D 密度压差－－－
E 电压（电动势）检测元件－－－
F 流量失败－－－
G 尺度（尺寸）视镜－－－
H 手动控制高高高高
I 电流指示器指示器－－
K 控制现场盘－－－
L 液位低低低低
M 水份－－－－
O 供选用孔板－－－
P 压力或真空试验点（接头）－－－
Q 数量或件数累加器－－－
R 放射性记录仪记录仪－－
S 速度或频率开关电磁阀电磁阀－
T 温度变送器变送器变送器－
U 多变量多功能－－－
V 黏度阀门阀门阀门－
W 重量或力－－－－
Y 供选用变频器或继电器
Z 位置驱动/执行器或未分类执行器
X 未分类未分类－－－。
常用仪表图标、符号第二章常用图例符号第一节常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB-2625-81国家标准，化工自控常用图形文字代号如下。
一、图形符号1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符]号，如图1-2-1（a）所示。
若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用用1-2-2所列的图形符号表示。
2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-0.14为0.14MPa的空气源,ES-24DC为24V的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45º角）仪表连接线图形符号见表1-2-1。
3．仪表图形符号仪表图形符号地直径为12mm（或10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈不能容纳时，可以断开。
如图1-2-2(a)所示。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示。
当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一张图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。
图1-2-2仪表图形符号分散控制系统(又称集散控制系统)仪表图形符号是直径为12mm(或10mm)的细实线圆圈,外加与圆圈相切的细实线方框,如图1-2-3(a)所示。
作为分散控制系统一个部件的计算机可编程序逻辑控制器功能图形符号如图1-2-3（c ）所示，外四方形边长为12mm （或10mm ）。
（b ）（a ）测量点A 测量点B（c ）(a (b (c 图1-2-3分散控制系统仪表图形符号其他仪表功功能图形符号见表1-2-2。
4．表示仪表安装位置图形符号表示仪表安装位置的图形符号见表1-2-3所示。
**在需要标注仪表盘号或操作台号。
5．控制阀体图形符号、风门图形符号控制阀体图形符号、风门图形符号见表1-2-4所示。
7．执行机构能源中断时控制位置的图形符号执行机构能源中断时控制阀位置的图形符号，以带弹簧的气动薄膜执行机构控制阀为例，见表1-2-6所示。
8．配管管线图例符号配管管线例管符号见表1-2-7所示。
二、字母代号1．被测变量和仪表功能表示被测变量和仪表功能的字母代号见表1-2-8。
表1-2-8 被测变量和仪表功能的字母代号第一位字母后继字母被测量变量或引发变量修饰词读出功能输出功能修饰词A 分析报警B 烧嘴、火焰供选用供选用供选用C 电导率控制D 密度差E 电压（电动势）检测元件F 流量比（分数）G 供选用视镜；观察H 手动高I 电流指示J 功率扫描K 时间、时间程序变化速率操作器L 物位灯低M 水分或湿度瞬动中、低N 供选用供选用供选用供选用O 供选用节流孔P 压力、真空连接、测量点Q 数量积算、累计R 核辐射记录S 速度、频率安全开关、联锁T 温度传送U 多变量多功能多功能多功能V 振动、机械监视阀、风门、百叶窗W 重量，力套管X 未分类X轴未分类未分类未分类Y 事件、状态Y轴继动器、计算器、转换器Z 位置、尺寸Z轴驱动器、执行机构未分类的最终执行元件说明：1．“供选用”指的是在个别设计中多次使用，而表中未规定含义。
2．字母“X”未分类，即表中示规定其含义，适用于在设计中一次或有限几次使用。
3．后继字母确切含义，根据实际需要可以有不同的解释。
4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算式累计）中任何一个组合在一起，则表示另外一个含义的被测变量。
例如TD1和T1分别表示温差指示和温度指示。
5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方写出具体的分析项目。
例如：分析二氧化碳，圆圈内标A，圆圈外标注CO。
26．用后继字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。
如果功能明显时，也可以不标注。
7．后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外的右上方。
8．当H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开式接近全开位置，“L”表示阀在全关或接近全关位置。
9．后继字母“K”表示设置在控制回路内的自动-手动操作器。
例如流量控制回路的自动-手动操作器为“FK”，它区别于HC—手动操作器。
2．被测变量及仪表功能组合示例被测变量及仪表功字母组合示例见表1-2-9。
3．继动器和计算器功能的附加符号继动器和计算器功能的附加符号见表1-2-10。
d--对时间微分；注：b—模拟偏置值；dtH—任意的模拟上限值；L—任意的模拟下限值；ITl--积分率；M —模拟输出变量；n —模拟输入的数目或指数的幂值；t —时间；T D —微分时间；x —模拟输入变量；x 1、x 2、x 3……x n –模拟输入变量（1至n 个）；**--表示1-2-9字母的命名。
以下方块可用于旗标： 开-关 反作用 4．自控设备元件、部件字母代号自控设备元件、部件字母代号见表1-2-11。
5．电缆、电线、管线字母代号 电缆、电线、管线字母代号见表1-2-12。
表1-2-11自控设备元件、部件字母代号 序号 字母代号 名称序号 字母代号名称1 SB 供电箱 6 SX 信号接线端子板2 RB继电器箱 7 TX 供电箱内接线端子板3 TB 接线端子箱 8 RX 继电器箱内接线端子板1-RE4 DB 无接线端子分线箱（盒）9 CB 接管箱5 PX 仪表电源接线端子板10 BA 穿板接头表1-2-12电缆、电线、管线字母代号序号字母代号名称序号字母代号名称1 C 电缆、电线 5 IP 冲击管线2 P 气动信号管缆、管线6 PP 保护管线3 AP 空气源管线7 TP 保温伴热管线4 NP 氮气源管线6．仪表外部接头字母代号仪表外部接头字母代号见表1-2-13。
序号字母代号名称序号字母代号名称1 1 输入 3 A 气源2 0 输出 4 S 设定三、仪表位号的表示方法1．仪表位号组成在检测、控制系统中，构成一个回路的每个仪表（或元件）都应有自己的仪表位号，仪表位号由字母代号组合和回路编号两部分组成。
仪表位号中，第一位字母表示被测变量，后继字母表示仪表的功能；回路编号可以按装置或工段（区域）进行编制，一般用三位至五位数字表示。
如下例所示：2．分类与编号仪表位号按被测变量进行分类，即同一个装置（或工段）的相同被测变量的仪表位号中数字编号是连续的，但允许中间有空号；不同被测变量的仪表位号不能连续编号。
如果同一个仪表回路中有两具上以具有相同功能的仪表，可用仪表位号后附加尾缀（大写英文字母）加以区别，例如：T RC-1 序号（一般用二位数工序或车间代号（可以一功能字母代号（记录调节）被测变量字母代号（温度） 101TRC1011T （（图1-2-4在带控制点流程图表示方法PT-202A、PT-202B表示同一回路内的两台变送器；PV-201A、PV-201B表示同一回路内的两台控制阀。
当属于不同工段的多个检出元件共用一台显示仪表时，仪表位号只编顺序号，不表示工段号，例如：多点温度指示仪的仪表位号为TI-1，相应的检测元件仪表位号为TE-1-1、TE-1-2……。
当一台仪表由两个或多个回路共用时，应标注各回路的仪表位号，例如一台双笔记录仪记录流量和压力时，仪表位号为FR-121/PR-131，若记录两个回路的流量时，仪表位号应为FR-101/FR102或FR101/102。
3．带控制点流程图和仪表系统图上表示方法仪表位号表示方法是：字母代号填写在圆圈上半圈中，顾回路编号填写在圆圈下半圈中。
集中仪表盘面安装仪表，圆圈中有一横，如图1-2-4中（a）所示，就地安装仪表中间没有一横，如图1-2-4（b）所示。
根据图形符号、文字代号以及仪表位号表示方法，可以绘制仪表系统图，见表1-2-14所示。
四、HG20505—92标准与ISA、ISO 标准比较分析过程检测和控制系统用文字代号和图形符号标准，一般认为国际上通用性较强的是ISA（美国仪表会）和ISO（国际标准化组织）的有关标准。
ISA标准内容比较完善，系统性强；ISO标准概括性强，介是尚属发展、协调和完善阶段。
对我国引进的几个发达国家化工装置中所采用的过程检测和控制系统用文字代号和图形符号标准进行分析探讨，发现大多数国外工程公司采用标准十分接近ISA的标准。
HG20505-92标准就是以国际上通用的ISA和ISO标准为基本框架修订后的版本。
1．标准HG20505-92与ISA及ISO有关标准分析比较ISA和ISO标准的版本是：·ISA-S5，1—1984 INSTRUMENTATION SYMBOLS AND IDENTIFICATION （仪表符号和标志）·ISO 3511/1-1984 PROCESS MEASOREMENT CONTROL （过程测量控制） FUNCTIONS AND INSTRUMENTION-SYMBOLIC REPRESENTATION （功能与仪表符号表示） PART 1：BASIC REQUIREMENTS（基本规格）·ISO 3511/2—1984PART 2：EXTENSION OF BASIC REQUIREMENTS（扩展规格）·ISO 3511/3—1984PART 3：DETAILED SYMBOLS FOR INSTRU MENT（仪表部件符号）INTERCONNECTION DIAGRAMS（连接图）·ISO 3511/4—1985INDUSTRIAL PROCESS MEASUREMENT CONTROL FUNCTIONS AND INSTRUMENTATION SYMBLLIC REPRESENTATION （工业过程测量控制功能和仪表符号表示）PART 4：BASIC SYMBOLS FOR PROCESS COMPUTER（过程计算机基本符号）INTERFACE AND SHARED DISPLAY/CONTROL FUNCTIONS（接口和共用显示/功能）①HG20505—92名词术语一章与ISA标准等效应用。
②HG20505—92仪表位号编制方式ISA标准一致，仅增加了说明示例。
ISA标准有前缀示例和说明，HG20505—92没有编入。
