常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、 测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
(a)(b) 图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm 的小圆符号或加虚线，如图1-2-1（b ）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、 连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm（或10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。
（a） (b) (c)图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm（或10mm）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a）所示。
作为分散控制系统的计算机功能图形符号，是对角线长为12mm（或10mm）的细实线六边B形，如图1-2-3（b）所示。
MANUALLYOPERATEDVALVESByaddinganactuatortothebasicvalvesymbol,thevalvebecomesacontrolvalve.闸阀阻塞阀V-7Butterfly valve ordamper 蝶阀或节气闸Ram valve 冲击阀管线编号PIPINGSERVICESPECIFICATION 管道用途描述TYPEOFINSULATIONORTRACING 绝缘类型或保温LINEINSULATIONTHICKNESS 管道保温厚度INSULATIONCODE 保温代号FCCFullcoldconservation 完全保持冷却FHCFullheatconservation完全保持伴热PHCPartialheatconservation局部保持伴热PPPersonnelprotection个人防护NINoinsulation无保温STSteamtracedandinsulated蒸汽伴热BL—BatteryLimit电池限额LO—LockOpen锁定开BW—Backwash逆流LH—LockHopper锁斗CC—ChemicalClean化学清洗LP—LowPressure低压CHOP—ChainOperated连续运转L,PT—LowPoint低点CP—CorrosionProbe防腐蚀探测器M—MotorOrMotorizedActuator电动机或电动执行器CSC—CarSealClosed气缸密封关MW—Manway人行道CSC—CarSealOpen气缸密封开NC—NormallyClosed常闭D—Drain排放NDE—NormallyDeenergized正常不带电DE—Deenergized不带电NE—NormallyEnergized正常带电E—Energized带电NNF—NormallyNoFlow正常无流量(E)—Existing当前的NO—NormallyOpen常开(F)—Furnished供应PD—PositiveDisplacement实际置换F＆P--Furnished＆piped供应或管道传输PV—ProcessVariable进程变量FC—FailClosed故障关S—SampleConnection取样连接FI—FailIndeterminate不确定故障SP.GR.—SpecificGravity特殊引力FL—FailLocked故障锁定SO—SteamOut蒸汽排出FO—FailOpenOrFirstOut故障开或首次输出SOV—SolenoidOperatedValve电磁阀FOB—FlatOnBottom底部平面SP—SetPoint设定点FOT—FlatOnTop顶部平面SR—StressRelieve减压FP—FullPort整个端口ST—SteamTrap蒸汽汽水阀FV—GE—GO—HH—VV—VP—Air空气BD—BF—BW—CW—CWR—CWS—DR—PG—DW—FEG—FL—FLG—FO—FW—GW—XSC—冷凝物混合液和脱盐水或其它HN—HighPresureNitrogen高压氮气HS—HighPresureSteam高压蒸汽HW—HeatingWaterSupply热水HWR—HeatingWaterReturn热水循环IA—InstrumentAir仪表空气。

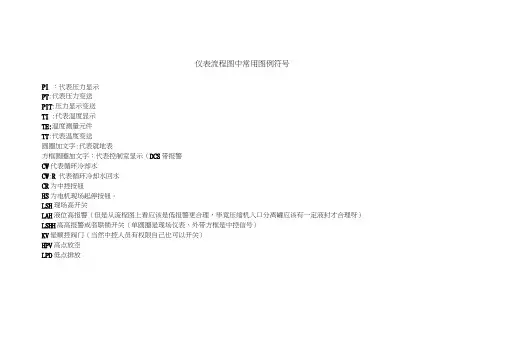

仪表流程图中常用图例符号PI ：代表压力显示PT:代表压力变送PIT:压力显示变送TI :代表温度显示TE:温度测量元件TT:代表温度变送圆圈加文字:代表就地表方框圆圈加文字：代表控制室显示（DCS带报警CW代表循环冷却水CW:R 代表循环冷却水回水CR为中控按钮HS为电机现场起停按钮。
LSH现场高开关LAH液位高报警（但是从流程图上看应该是低报警更合理，毕竟压缩机入口分离罐应该有一定液封才合理呀）LSHH高高报警或者联锁开关（单圆圈是现场仪表、外带方框是中控信号）KV是顺控阀门（当然中控人员有权限自己也可以开关）HPV高点放空LPD低点排放衷1-1 仪我功能字母代号功能，可选用流量或差压变送器及记录仪.表1-3仪表类型及安装位置的图形符号k表1-4仪表能源字母组合标志表1-5 仪表连接线图形符号表1-6 部分流■测■仪表的图形符号表1-15序号加热炉2 立式加热炉炉类图例序号3 空气预热器4 组合式立武炉（箱式炉）n3Λ 1- 1<⅜环琳迢缶停J表1-17 容器和確的图例≡ 1-18泵和压缩机图例序号名利：1 电动离心亲或电动Λ⅛涡采2 气动禺＜' M3 电动徉釵泵4 气动往红礙5 浸没泵T气动往曩压缩机(⅛)JO41动周心压缩机气动痢心压缩机最凤机VALVESPLUG VALVE CLOSECHECK VALVEr¼l STOP CHECK VALVEBUTTERFLV VALVE CQa BALL VALVE(⅛厶WAY VALVEExCESS FLOW VALVEO ROTARY VALVEc⅛POST INDICATOR VALVEDlAPHRAGM VALVEOd PlNCH VALVE∏<⅞MlNlMUM FLOW /BYPASS(ARC= AUTOMATIC RECYCLE CONTROL)Cx3 GATE VALVEGATE VALVE CLOSEGLOBE VALVEGLOBE VALVE CLoSE Of2NEEDLE VALVENEEDLE VALVE CLOSE 3 WAY VALVE ANGLE VALVE ANGLE VALVE CLOSE RAM VALVESLlDE VALVE METERlNG COKEDeC PLUG VALVE -φ-KNlFE VALVEBALL VALVE CLOSEC⅛ORBlT VALVEORBIT VALVE CLOSE①功能标志只表示仪表的功能，不表示仪表的结构•例如，要实现FR （流量记录）②功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符．例如，某液位控制系统中的控制阀，其功能标志应为LV,而不是FV.③功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。
常用电工仪表图形符号、盘面标记
不同类型的电工仪表，具有不同的技术特性。
为了便于选择和使用仪表，通常把这些技术特性用不同的符号标示在仪表的刻度盘或面板上。
根据国家标准的规定，每只仪表应有测量对象单位、准确度等级、工作原理系别、使用条件组别、工作位置、绝缘强度试验电压和各类仪表的标志。
使用仪表时，必须首先看清各种标记，以确定该仪表是否符合测量要求。
常用电气测量仪表按工作原理分组的名称及符号见表1，按外界条件分组的名称及符号见表2，准确度等级及工作位置符号见表3，各类电源、端钮及调零器的符号见表4。
表1 常用电气测里仪表按工作原理分组的名称及符号
表2 按外界条件分组的名称及符号
表3 电源、端钮及调零器的符号。

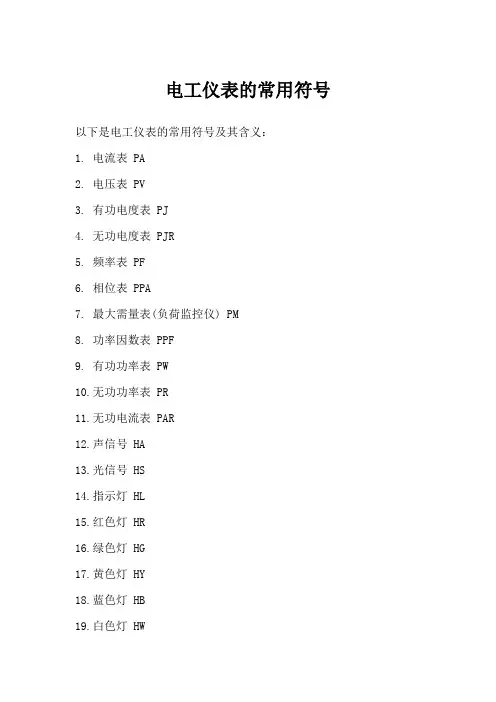

电工仪表的常用符号以下是电工仪表的常用符号及其含义：1.电流表 PA2.电压表 PV3.有功电度表 PJ4.无功电度表 PJR5.频率表 PF6.相位表 PPA7.最大需量表(负荷监控仪) PM8.功率因数表 PPF9.有功功率表 PW10.无功功率表 PR11.无功电流表 PAR12.声信号 HA13.光信号 HS14.指示灯 HL15.红色灯 HR16.绿色灯 HG17.黄色灯 HY18.蓝色灯 HB19.白色灯 HW20.连接片 XB21.插头 XP22.插座 XS23.端子板 XT24.电线,电缆,母线 W25.直流母线 WB26.插接式(馈电)母线 WIB27.电力分支线 WP28.照明分支线 WL29.应急照明分支线 WE30.电力干线 WPM31.照明干线 WLM32.应急照明干线 WEM33.滑触线 WT34.合闸小母线 WCL35.控制小母线 WC36.信号小母线 WS37.闪光小母线 WF38.事故音响小母线 WFS39.预告音响小母线 WPS40.电压小母线 WV41.事故照明小母线 WELM42.避雷器 F43.熔断器 FU44.快速熔断器 FTF45.跌落式熔断器 FF46.限压保护器件 FV47.电容器 C48.电力电容器 CE49.正转按钮 SBF50.反转按钮 SBR51.停止按钮 SBS52.紧急按钮 SBE53.试验按钮 SBT54.复位按钮 SR55.限位开关 SQ56.接近开关 SQP57.手动控制开关 SH58.时间控制开关 SK59.液位控制开关 SL60.压力控制开关 SP。
第二章常用图例符号第一节常用仪表、控制图形符号，参照HG20505-92《过程检测和控制系统用文字代号和图形符号》根据国家行业标准国家标准，化工自控常用图形文字代号如下。
GB-2625-81一、图形符号1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符]号，如图1-2-1（a）所示。
若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用用1-2-2所列的图形符号表示。
2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-0.14为0.14MPa的空气源,ES-24DC 为24V的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45o角）仪表连接线图形符号见表1-2-1。
3．仪表图形符号）的细实线圆圈。
仪表位号的字母或阿拉伯数字仪表图形符号地直径为12mm（或10mm所示。
处理两个或多个变量，或处理一较多，圆圈不能容纳时，可以断开。
如图1-2-2(a)）所示。
当两1-2-2（b个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图则分个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一张图纸上，（c）所示。
别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2A测量点B测量点）（c）（a）（b仪表图形符号图1-2-2分散控制系统(又称集散控制系统)仪表图形符号是直径为12mm(或10mm)的细实线圆圈,外加与圆圈相切的细实线方框,如图1-2-3(a)所示。
作为分散控制系统一个部件(c) (b) (a)的计算机可编程序逻辑控制器功能图形符号如图1-2-3（c）分散控制系统仪表图形符号图1-2-3所示，外四方形边长为12mm（或10mm）。
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。
（a ） (b) (c) 图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边B形，如图1-2-3（b ）所示。
常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。
（a ） (b) (c) 图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
常用仪表、控制图形符号一、图形符号1、测量点测量点（包括检出元件）就是由过程设备或管道符号引到仪表圆圈得连接引线得起点，一般无特定得图形符号，如图1-2-1(a)所示。
(a)(b)1-2-1引线得起点加一个直径为2 mm（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列得图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点得连接引线。
通用得仪表信号线与能源线得符号就是细实线。
当有必要标注能源类别时，可采用相应得缩写标注在能源线符号之上。
例如AS-014为0、14MPa得空气源，ES-24DC为24V得直流电源。
当通用得仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、 仪表图形符号仪表图形符号就是直径为12mm （或10mm ）得细实线圆圈。
仪表位号用字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或多个变量，或处理一个变量但有多个功能得复式仪表，可用相切得仪表圆圈表示，如图1-2-2（b ）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切得实线圆圈与虚线圆圈表示，见图1-2-2（c ）所示。
（a ）图1-2-2 仪表图形符号分散控制系统（又称集散控制系统）仪表图形符号就是直径为12mm （或10mm ）得细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统得计算机功能图形符号，就是对角线长为12mm （或10mm ）得细实线六边形，如图1-2-3（b ）所示。
分散控制系统内部连接得可编程逻辑控制器功能图形符号如图1-2-3（c ）所示，外四边形边长为12mm （或10mm ）。
其她仪表或功能图形符号见表1-2-2。
表1-2-2 仪表功能图形符号B注：图形符号得尺寸根据使用者得需要可以改变，推荐应用表中得实际尺寸。
电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB 插头XP插座XS端子板XT电线，电缆，母线W直流母线WB插接式(馈电）母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关，辅助开关ST 电压表切换开关SV 电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热）FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC 光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1，BK 液位测量传感器BL温度测量传感器BH,BM辅助文名称字符号A 电流A 模拟ACA 交流自动AUTACC 加速ADD 附加ADJ 可调AUX 辅助ASY 异步BBRK 制动BK 黑BL 蓝BW 向后C 控制CW 顺时针CCW 逆时针D 延时（延迟）D 差动D 数字D 降DC 直流DEC 减E 接地EM 紧急F 快速FB 反馈FW 正，向前GN 绿H 高IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中M 中间线MMAN 手动N 中性线OFF 断开ON 接通（闭合)OUT 输出P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护R 记录R 右R 反RD 红色RRST 复位RES 备用RUN 运转S 信号ST 启动SSET 置位、定位SAT 饱和STE 步进STP 停止SYN 同步T 温度T 时间TE 无噪音（防干扰）接地V 真空V 速度V 电压WH 白YE 黄。
常用仪表符号
YAL:Y指事故状态 A指报警 L低位即事故低位报警
FIQR：F指流量 I是指示 Q是累积 R是记录即流量指示、累积、记录FT： F指流量 T指变送器即流量变送器
FE： F指流量 E指检测元件即流量检测元件
PI：压力指示
LCV：液位控制阀
LS：液位开关
FIQ：流量指示、累积
LA；液位报警
RSV：R指核辐射 S指开关 V指阀门我想你这个抄错了（指R）
仪表的字母符号第一位第二位
A 分析报警
B 燃烧
C 计数控制
D 密度
E 电压检测
F 流量
G 测量
H 手动
I 电流显示
J 电源
K 时间
L 位置低位
M 水分
P 压力
Q 数量
R 射线记录
S 速度开关
T 温度变送
U 多变量多功能
V 震动阀
W 重量
Y 事故状态
Z 位置，尺寸
常用仪表字符和图形符号
表3:常用图形仪表符号。
