变频器原理及维修培训变频器是一种能够改变交流电频率的设备，它的原理是通过将输入电源转换为直流电，然后再通过逆变将直流电转换为需要的频率的交流电。
变频器主要由整流器、逆变器和控制电路组成。
整流器部分将输入的交流电源转换为直流电，主要由整流桥构成。
整流桥通常由四个二极管组成，其中两个二极管用于将正半周期的交流电转换为直流电，另外两个二极管用于将负半周期的交流电转换为直流电。
逆变器部分将直流电转换为需要的频率的交流电。
逆变器通常由晶闸管或MOS管组成，通过周期性地开关来控制输出频率和电压。
控制电路会根据输入信号和设定参数来调节逆变器的工作状态，从而达到输出所需的频率和电压。
变频器的维修主要包括故障排除和零部件更换。
故障排除是通过检测变频器的各个部分和电路来确定故障原因，常见的故障包括电源故障、控制电路故障和功率模块故障。
一般可以通过测量电压和电流的方式来检测故障的位置。
零部件更换是指根据检测结果来更换故障的零部件，比如更换损坏的二极管、晶闸管或MOS管等。
变频器的维修需要具备一定的电气知识和技能，以下是维修变频器的一般步骤：1.检查电源：检查输入电源的电压和相序是否正常，确保电源供应稳定。
2.检查故障指示灯：变频器通常会有各种故障指示灯，通过检查这些指示灯的状态来判断故障的类型。
3.检查控制信号：检查控制电路的信号是否正常，包括输入信号和输出信号。
4.测量电流和电压：使用万用表等工具测量电流和电压，确定故障的位置。
5.更换零部件：根据检测结果确定故障的零部件，并进行更换。
6.检查和调试：更换零部件后，对变频器进行检查和调试，确保故障已经修复。
维修变频器需要严格按照操作规程和安全操作程序进行，避免因操作不当而导致更多的故障或安全事故发生。
同时，维修人员还应具备相关的电工知识和维修经验，不断学习和提高自己的技能。
维修变频器的培训应该包括理论和实践两个方面，理论部分主要介绍变频器的工作原理和故障排除方法，实践部分主要通过实际操作来训练维修技能。

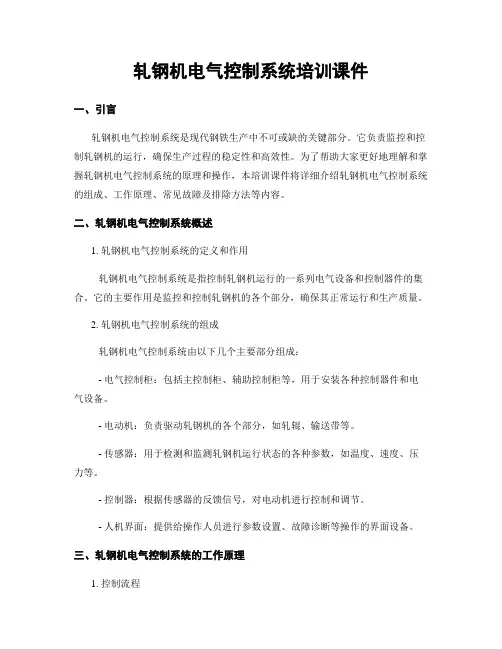

轧钢机电气控制系统培训课件一、引言轧钢机电气控制系统是现代钢铁生产中不可或缺的关键部分。
它负责监控和控制轧钢机的运行，确保生产过程的稳定性和高效性。
为了帮助大家更好地理解和掌握轧钢机电气控制系统的原理和操作，本培训课件将详细介绍轧钢机电气控制系统的组成、工作原理、常见故障及排除方法等内容。
二、轧钢机电气控制系统概述1. 轧钢机电气控制系统的定义和作用轧钢机电气控制系统是指控制轧钢机运行的一系列电气设备和控制器件的集合。
它的主要作用是监控和控制轧钢机的各个部分，确保其正常运行和生产质量。
2. 轧钢机电气控制系统的组成轧钢机电气控制系统由以下几个主要部分组成：- 电气控制柜：包括主控制柜、辅助控制柜等，用于安装各种控制器件和电气设备。
- 电动机：负责驱动轧钢机的各个部分，如轧辊、输送带等。
- 传感器：用于检测和监测轧钢机运行状态的各种参数，如温度、速度、压力等。
- 控制器：根据传感器的反馈信号，对电动机进行控制和调节。
- 人机界面：提供给操作人员进行参数设置、故障诊断等操作的界面设备。
三、轧钢机电气控制系统的工作原理1. 控制流程轧钢机电气控制系统的工作流程如下：- 传感器采集轧钢机运行状态的各种参数。
- 控制器接收传感器的信号，并进行处理和分析。
- 控制器根据分析结果，对电动机进行控制和调节。
- 电动机驱动轧钢机各个部分运行，实现轧钢工艺。
2. 控制策略轧钢机电气控制系统采用的控制策略有以下几种：- 开环控制：根据预设的参数，直接控制电动机的运行。
- 闭环控制：通过传感器的反馈信号，对电动机进行实时调节和控制。
- 自适应控制：根据轧钢机的实际运行情况，自动调整控制参数，提高生产效率和质量。
四、轧钢机电气控制系统常见故障及排除方法1. 故障分类轧钢机电气控制系统常见的故障可以分为以下几类：- 电气故障：如电缆接触不良、断路、短路等。
- 机械故障：如轧辊卡死、传动带断裂等。
- 传感器故障：如传感器损坏、信号干扰等。
国产变频器维修培训课件国产变频器维修培训课件随着工业自动化的不断发展，国产变频器在工业生产中的应用越来越广泛。
然而，由于技术水平和维修经验的不足，国内很多企业在变频器维修方面存在一定的困难。
为了提高国内变频器维修人员的技术水平，许多企业开始开展变频器维修培训课程。
1. 变频器的基本原理和结构在变频器维修培训课程中，首先需要介绍变频器的基本原理和结构。
变频器是一种能够改变电机运行频率和电压的装置，通过调节电机的转速来控制设备的运行。
变频器由整流器、逆变器、滤波器、控制电路等组成，每个部分都起着重要的作用。
了解变频器的基本原理和结构，是进行维修工作的基础。
2. 常见故障及排除方法在变频器维修培训课程中，需要详细介绍常见的变频器故障及排除方法。
常见的故障包括输出电压异常、电流过大、频率不稳定等。
针对不同的故障，需要采取不同的排除方法，例如检查电源线路、更换损坏的元件等。
通过实际案例的分析和演示，培训学员掌握故障排除的技巧和方法。
3. 维修工具和设备的使用在变频器维修培训课程中，还需要介绍维修工具和设备的使用。
维修工具包括万用表、示波器、焊接设备等，这些工具在维修过程中起着重要的作用。
学员需要学会正确使用这些工具，并了解其原理和使用注意事项。
同时，还需要介绍维修设备的使用，例如多功能维修台、维修工作台等，这些设备能够提高维修效率和质量。
4. 维修案例分析在变频器维修培训课程中，通过维修案例的分析，可以帮助学员更好地理解和掌握维修技术。
维修案例可以包括不同型号和品牌的变频器，涉及不同的故障和排除方法。
通过分析实际案例，学员可以了解到不同故障的特点和解决方法，提高自己的维修能力。
5. 维修技巧和经验分享在变频器维修培训课程中，还可以进行维修技巧和经验的分享。
维修技巧包括维修过程中的注意事项、故障判断的方法等。
维修经验分享可以是学员自己的实践经验，也可以是培训讲师的经验总结。
通过技巧和经验的分享，可以提高学员的维修技术水平，并丰富他们的维修知识。
变频器培训课件变频器培训课件随着现代工业的发展，变频器作为一种重要的电气设备，在工业生产中起着至关重要的作用。
变频器通过调节电机的转速，实现对电机的精确控制，从而提高生产效率，降低能源消耗。
为了更好地了解和掌握变频器的原理和应用，培训课件成为了一种重要的学习工具。
本文将从变频器的基本原理、应用领域以及培训课件的设计与应用等方面进行探讨。
一、变频器的基本原理变频器是一种能够改变电机运行频率的电器设备。
它通过将输入的交流电源转换为直流电源，再将直流电源通过逆变器转换为可调变频的交流电源，从而实现对电机转速的调节。
变频器的核心部件是逆变器，它通过控制逆变器的输出频率和电压，来实现对电机的精确控制。
变频器的基本原理可以用以下几个步骤来概括：首先，将输入的交流电源通过整流器转换为直流电源；然后，将直流电源通过逆变器转换为可调变频的交流电源；最后，将可调变频的交流电源输入到电机中，实现对电机转速的调节。
二、变频器的应用领域变频器广泛应用于各个领域，特别是工业生产领域。
它在机械、电力、化工、冶金等行业中起着至关重要的作用。
1. 机械行业：在机械行业中，变频器被广泛应用于各种机械设备，如风机、水泵、压缩机等。
通过对电机的精确控制，变频器可以实现对机械设备的运行速度和负载的调节，从而提高机械设备的工作效率和稳定性。
2. 电力行业：在电力行业中，变频器被用于电力传输和配电系统中。
通过对电机的调节，变频器可以实现对电力系统的负载均衡，提高电力系统的稳定性和效率。
3. 化工行业：在化工行业中，变频器被广泛应用于各种化工设备，如搅拌器、制冷设备等。
通过对电机的控制，变频器可以实现对化工设备的运行速度和温度的调节，从而提高化工生产的效率和质量。
4. 冶金行业：在冶金行业中，变频器被用于各种冶金设备，如轧机、炉子等。
通过对电机的精确控制，变频器可以实现对冶金设备的运行速度和温度的调节，从而提高冶金生产的效率和质量。
三、培训课件的设计与应用为了更好地进行变频器的培训，设计一份合适的培训课件是非常重要的。
