变频器维修之IGBT模块的原理和测量及判断[1]

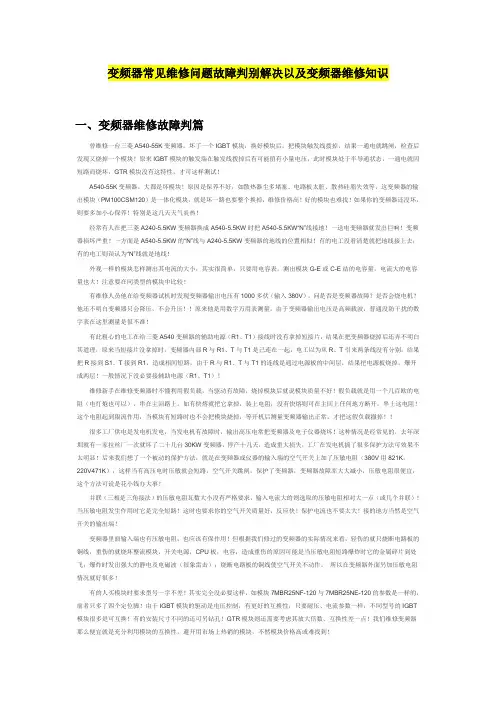

变频器常见维修问题故障判别解决以及变频器维修知识一、变频器维修故障判篇曾维修一台三菱A540-55K变频器，坏了一个IGBT模块，换好模块后，把模块触发线拨掉，结果一通电就跳闸，检查后发现又烧掉一个模块！原来IGBT模块的触发端在触发线拨掉后有可能留有小量电压，此时模块处于半导通状态，一通电就因短路而烧坏，GTR模块没有这特性，才可这样测试！A540-55K变频器，大都是坏模块！原因是保养不好，如散热器尘多堵塞、电路板太脏、散热硅脂失效等，这变频器的输出模块（PM100CSM120）是一体化模块，就是坏一路也要整个换掉，维修价格高！好的模块也难找！如果你的变频器还没坏，则要多加小心保养！特别是这几天天气炎热！经常有人在把三菱A240-5.5KW变频器换成A540-5.5KW时把A540-5.5KW“N”线接地！一送电变频器就发出巨响！变频器损坏严重！一方面是A540-5.5KW的“N”线与A240-5.5KW变频器的地线的位置相似！有的电工没看清楚就把地线接上去；有的电工则误认为“N”线就是地线！外观一样的模块怎样测出其电流的大小，其实很简单，只要用电容表，测出模块G-E或C-E结的电容量，电流大的电容量也大！注意要在同类型的模块中比较！有维修人员他在给变频器试机时发现变频器输出电压有1000多伏（输入380V），问是否是变频器故障？是否会烧电机？他还不明白变频器只会降压，不会升压！！原来他是用数字万用表测量，由于变频器输出电压是高频载波，普通没防干扰的数字表在这里测量是很不准！有此粗心的电工在给三菱A540变频器的辅助电源（R1、T1）接线时没有拿掉短接片，结果在把变频器烧掉后还弄不明白其道理，原来当短接片没拿掉时，变频器内部R与R1、T与T1是已连在一起，电工以为从R、T引来两条线没有分别，结果把R接到S1、T接到R1，造成相间短路，由于R与R1、T与T1的连线是通过电源板的中间层，结果把电源板烧掉，爆开成两层！一般情况下没必要接辅助电源（R1、T1）！维修新手在维修变频器时不懂利用假负载，当驱动有故障，烧掉模块后就说模块质量不好！假负载就是用一个几百欧的电阻（电灯炮也可以），串在主回路上，如有快熔就把它拿掉，装上电阻；没有快熔则可在主回上任何地方断开，串上这电阻！这个电阻起到限流作用，当模块有短路时也不会把模块烧掉，等开机后测量变频器输出正常，才把这假负载撤掉！！很多工厂供电是发电机发电，当发电机有故障时，输出高压电常把变频器及电子仪器烧坏！这种情况是经常见的，去年深圳就有一家拉丝厂一次就坏了二十几台30KW变频器，停产十几天，造成重大损失，工厂在发电机搞了很多保护方法可效果不太明显！后来我们想了一个被动的保护方法，就是在变频器或仪器的输入端的空气开关上加了压敏电阻（380V用821K，220V471K），这样当有高压电时压敏就会短路，空气开关跳闸，保护了变频器，变频器故障率大大减小，压敏电阻很便宜，这个方法可说是花小钱办大事！并联（三相是三角接法）的压敏电阻瓦数大小没有严格要求，输入电流大的则选取的压敏电阻相对大一点（或几个并联）！当压敏电阻发生作用时它是完全短路！这时也要求你的空气开关质量好，反应快！保护电流也不要太大！接的地方当然是空气开关的输出端！变频器里面输入端也有压敏电阻，也应该有保作用！但根据我们修过的变频器的实际情况来看，轻伤的就只烧断电路板的铜线，重伤的就烧坏整流模块，开关电源，CPU板，电容，造成重伤的原因可能是当压敏电阻短路爆炸时它的金属碎片到处飞；爆炸时发出强大的静电及电磁波（很象雷击）；烧断电路板的铜线使空气开关不动作。

IGBT模块工作原理以及检测方法IGBT模块简介IGBT是Insulated Gate Bipolar Transistor（绝缘栅双极型晶体管）的缩写，IGBT 是由MOSFET和双极型晶体管复合而成的一种器件，其输入极为MOSFET，输出极为PNP晶体管，它融和了这两种器件的优点，既具有MOSFET器件驱动功率小和开关速度快的优点，又具有双极型器件饱和压降低而容量大的优点，其频率特性介于MOSFET与功率晶体管之间，可正常工作于几十kHz频率范围内，在现代电力电子技术中得到了越来越广泛的应用，在较高频率的大、中功率应用中占据了主导地位。

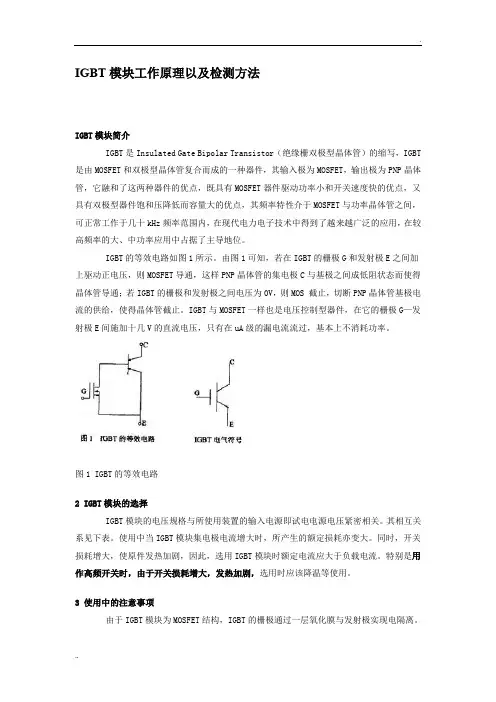

IGBT的等效电路如图1所示。

由图1可知，若在IGBT的栅极G和发射极E之间加上驱动正电压，则MOSFET导通，这样PNP晶体管的集电极C与基极之间成低阻状态而使得晶体管导通；若IGBT的栅极和发射极之间电压为0V，则MOS 截止，切断PNP晶体管基极电流的供给，使得晶体管截止。

IGBT与MOSFET一样也是电压控制型器件，在它的栅极G—发射极E间施加十几V的直流电压，只有在uA级的漏电流流过，基本上不消耗功率。

图1 IGBT的等效电路2 IGBT模块的选择IGBT模块的电压规格与所使用装置的输入电源即试电电源电压紧密相关。

其相互关系见下表。

使用中当IGBT模块集电极电流增大时，所产生的额定损耗亦变大。

同时，开关损耗增大，使原件发热加剧，因此，选用IGBT模块时额定电流应大于负载电流。

特别是用作高频开关时，由于开关损耗增大，发热加剧，选用时应该降温等使用。

3 使用中的注意事项由于IGBT模块为MOSFET结构，IGBT的栅极通过一层氧化膜与发射极实现电隔离。

由于此氧化膜很薄，其击穿电压一般达到20～30V。

因此因静电而导致栅极击穿是IGBT失效的常见原因之一。

因此使用中要注意以下几点：1.在使用模块时，尽量不要用手触摸驱动端子部分，当必须要触摸模块端子时，要先将人体或衣服上的静电用大电阻接地进行放电后，再触摸；2.在用导电材料连接模块驱动端子时，在配线未接好之前请先不要接上模块；3.尽量在底板良好接地的情况下操作。

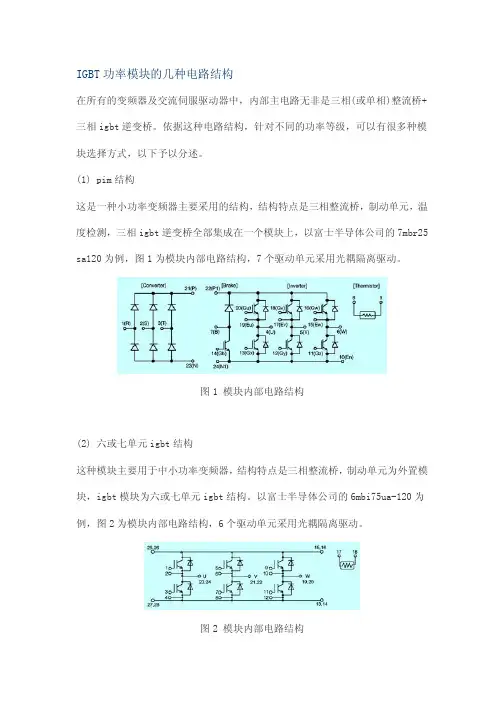

IGB正 率模块的几种电路结构在所有的变频器及交流伺服驱动器中，内部 电路无非是 相(或单相)整流桥为 相i其bt逆变桥。

依据这种电路结构，针对 同的 率等级，可以有很多种模块选择方式，以 予以分述。

(1) pim结构这是一种小 率变频器 要采用的结构，结构特点是 相整流桥，制动单元，温度检测， 相i其bt逆变桥全部集成在一个模块 ，以富士半导体 的7mbr25 sa120 例，图1 模块内部电路结构，7个驱动单元采用 耦隔离驱动。

图1 模块内部电路结构(2) 或七单元i其bt结构这种模块 要用于中小 率变频器，结构特点是 相整流桥，制动单元 外置模块，i其bt模块 或七单元i其bt结构。

以富士半导体 的6mbi75ua-120 例，图2 模块内部电路结构，6个驱动单元采用 耦隔离驱动。

图2 模块内部电路结构(3) 一或二单元i其bt结构这种模块 要用于中大 率变频器，结构特点是 相整流桥，制动单元 外置模块，i其bt模块 一或二单元i其bt结构，变频器采用 或 个i其bt模块组成 相逆变桥。

以富士半导体 的6mbi75ua-120 例，图3 模块内部电路结构，2个驱动单元采用 耦隔离驱动。

图3 6mbi75ua-120模块内部电路结构(4) ipm结构这种模块 要用于中小 率变频器，结构特点是驱动单元内置，模块内部电路可以是以 的任何一种电路结构。

以富士半导体 的6mbp100ra-060 例，图4 模块内部电路结构，6个驱动单元内置，但需提供独立的驱动电源。

图4 6mbp100ra-060模块内部电路结构IGB正 率模块故障判断方法针对以 同的i其bt模块结构，故障判断测试可以简化 单个i其bt单元测试和单个ipm单元测试， 体如 光(1) i其bt的 要测试参数vces 其主，s短路，i其bt的反向 穿电压;cies i其bt的其主，s间电容;frd i其bt的反并联二极管;i其bt的控制导通 截 特性。

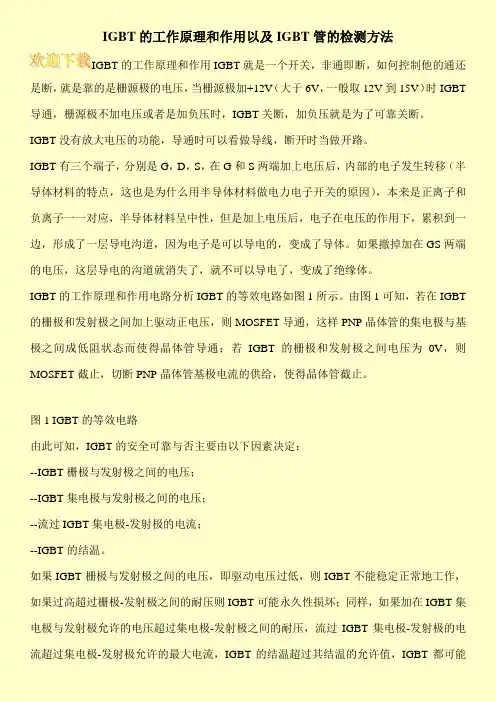

IGBT的工作原理和作用以及IGBT管的检测方法IGBT的工作原理和作用IGBT就是一个开关，非通即断，如何控制他的通还是断，就是靠的是栅源极的电压，当栅源极加+12V（大于6V，一般取12V到15V）时IGBT 导通，栅源极不加电压或者是加负压时，IGBT关断，加负压就是为了可靠关断。

IGBT没有放大电压的功能，导通时可以看做导线，断开时当做开路。

IGBT有三个端子，分别是G，D，S，在G和S两端加上电压后，内部的电子发生转移（半导体材料的特点，这也是为什么用半导体材料做电力电子开关的原因），本来是正离子和负离子一一对应，半导体材料呈中性，但是加上电压后，电子在电压的作用下，累积到一边，形成了一层导电沟道，因为电子是可以导电的，变成了导体。

如果撤掉加在GS两端的电压，这层导电的沟道就消失了，就不可以导电了，变成了绝缘体。

IGBT的工作原理和作用电路分析IGBT的等效电路如图1所示。

由图1可知，若在IGBT 的栅极和发射极之间加上驱动正电压，则MOSFET导通，这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通；若IGBT的栅极和发射极之间电压为0V，则MOSFET截止，切断PNP晶体管基极电流的供给，使得晶体管截止。

图1 IGBT的等效电路由此可知，IGBT的安全可靠与否主要由以下因素决定：--IGBT栅极与发射极之间的电压；--IGBT集电极与发射极之间的电压；--流过IGBT集电极-发射极的电流；--IGBT的结温。

如果IGBT栅极与发射极之间的电压，即驱动电压过低，则IGBT不能稳定正常地工作，如果过高超过栅极-发射极之间的耐压则IGBT可能永久性损坏；同样，如果加在IGBT集电极与发射极允许的电压超过集电极-发射极之间的耐压，流过IGBT集电极-发射极的电流超过集电极-发射极允许的最大电流，IGBT的结温超过其结温的允许值，IGBT都可能会永久性损坏。

绝缘栅极双极型晶体管（IGBT）IGBT管的好坏检测IGBT管的好坏可用指针万用表的Rxlk挡来检测，或用数字万用表的二极管挡来测量PN结正向压降进行判断。

变频器IGBT模块损坏的原因、检测方法和维修过程
 1、IGBT模块因散热不良导致其损坏
 变频器在运转中突然发出爆炸声响，同时外接保险烧毁，拆机发现变频器的igbt模块损坏。

经过对相关板卡的测试，发现igbt触发线路损坏，测量其他板块正常。

在拆卸变频器板卡时发现其电源板和电流检测板上有很多的油污和灰尘。

打开变频器的散热片风机，看到散热片上也粘满了油污和杂物，将变频器的散热通道完全堵死。

由此推断变频器的IGBT模块因散热不良导致其损坏。

 维修过程：首先将变频器完全拆开，将散热通道的散热片拆下，用空压气体将散热片清理干净，同时将变频器内部结构件和板卡全部清理干净。

安装igbt模块，安装igbt模块时候要按照模块的要求，顺序安装，力矩适度。

修理触发线路，然后依次安装其他器件。

安装结束后进行静态的测试，静态测试结果良好后进行通电测试和带负载试验。

带负载试验合格，顺利完成维修。

 经验总结：综合不同型号和不同的使用环境中的数台变频器维修情况，总结出变频器igbt模块损坏的主要原因是使用环境的恶劣，使得门极驱动卡上电子元件损坏以及变频器的散热通道堵塞导致。

最容易损坏的器件是稳压管。

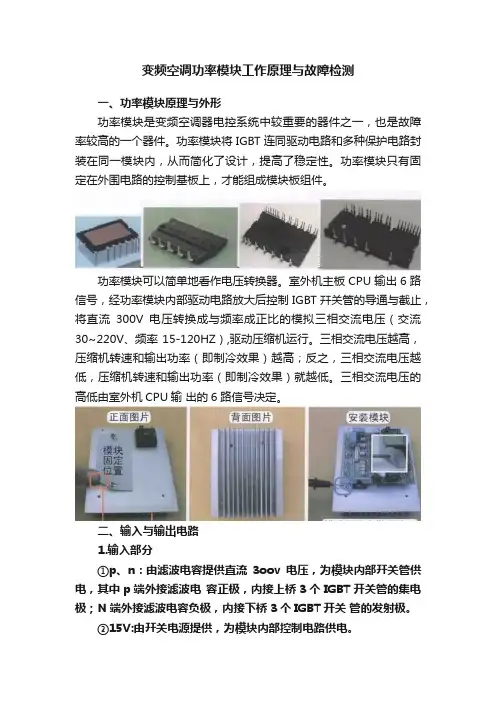

变频空调功率模块工作原理与故障检测一、功率模块原理与外形功率模块是变频空调器电控系统中较重要的器件之一，也是故障率较高的一个器件。

功率模块将IGBT连同驱动电路和多种保护电路封装在同一模块内，从而简化了设计，提高了稳定性。

功率模块只有固定在外围电路的控制基板上，才能组成模块板组件。

功率模块可以简单地看作电压转换器。

室外机主板CPU输出6路信号，经功率模块内部驱动电路放大后控制IGBT幵关管的导通与截止，将直流300V电压转换成与频率成正比的模拟三相交流电压（交流30~220V、频率15-120HZ）,驱动压缩机运行。

三相交流电压越高，压缩机转速和输出功率（即制冷效果）越高；反之，三相交流电压越低，压缩机转速和输出功率（即制冷效果）就越低。

三相交流电压的高低由室外机CPU输出的6路信号决定。

二、输入与输岀电路1.输入部分①p、n：由滤波电容提供直流3oov电压，为模块内部幵关管供电，其中p端外接滤波电容正极，内接上桥3个IGBT开关管的集电极；N端外接滤波电容负极，内接下桥3个IGBT开关管的发射极。

②15V:由幵关电源提供，为模块内部控制电路供电。

③ 6路驱动信号：由室外机CPU提供，经模块内部控制电路放大后，按顺序驱动6个 IGBT幵关管的导通与截止。

2.输出部分①u、v、w：上桥与下桥的中点，输出与频率成正比的模拟三相交流电，驱动压缩机运行。

②FO （保护信号）：当模块内部控制电路检测到过热、过电流、短路、15V电压低4种故障时，输出保护信号至室外机CPU。

说明：直流300V供电回路中，在实物图上未显示PTC电阻、室外机主控继电器和滤波电感等元器件。

三、常见模块形式和分类根据CPU输出6路驱动信号至模块内部控制电路的过程，模块可分为使用光耦耦合与直接驱动两种。

1、使用光耦耦合的模块特点① 通常用于早期生产的交流变频空调器。

② CPU输出的6路信号经光耦耦合至模块内部控制电路，模块输出的保护信号也是经光耦耦合至CPU,即CPU电路与模块内部电路相互隔离。

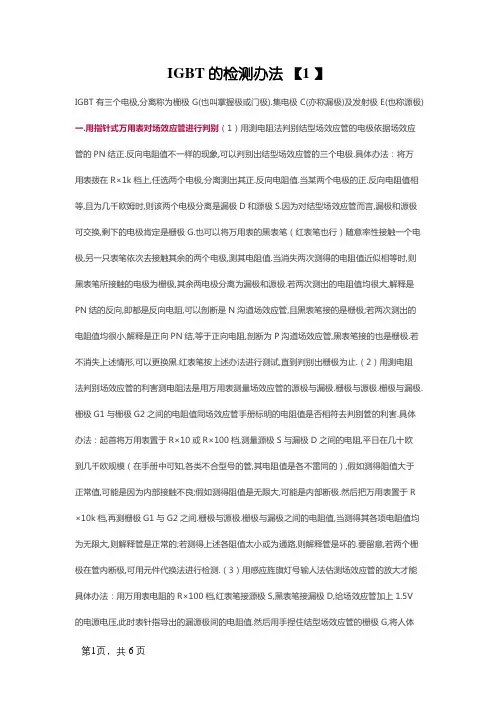

IGBT的检测办法【1 】IGBT有三个电极,分离称为栅极G(也叫掌握极或门极).集电极C(亦称漏极)及发射极E(也称源极)一.用指针式万用表对场效应管进行判别（1）用测电阻法判别结型场效应管的电极依据场效应管的PN结正.反向电阻值不一样的现象,可以判别出结型场效应管的三个电极.具体办法：将万用表拨在R×1k档上,任选两个电极,分离测出其正.反向电阻值.当某两个电极的正.反向电阻值相等,且为几千欧姆时,则该两个电极分离是漏极D和源极S.因为对结型场效应管而言,漏极和源极可交换,剩下的电极肯定是栅极G.也可以将万用表的黑表笔（红表笔也行）随意率性接触一个电极,另一只表笔依次去接触其余的两个电极,测其电阻值.当消失两次测得的电阻值近似相等时,则黑表笔所接触的电极为栅极,其余两电极分离为漏极和源极.若两次测出的电阻值均很大,解释是PN结的反向,即都是反向电阻,可以剖断是N沟道场效应管,且黑表笔接的是栅极;若两次测出的电阻值均很小,解释是正向PN结,等于正向电阻,剖断为P沟道场效应管,黑表笔接的也是栅极.若不消失上述情形,可以更换黑.红表笔按上述办法进行测试,直到判别出栅极为止.（2）用测电阻法判别场效应管的利害测电阻法是用万用表测量场效应管的源极与漏极.栅极与源极.栅极与漏极.栅极G1与栅极G2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的利害.具体办法：起首将万用表置于R×10或R×100档,测量源极S与漏极D之间的电阻,平日在几十欧到几千欧规模（在手册中可知,各类不合型号的管,其电阻值是各不雷同的）,假如测得阻值大于正常值,可能是因为内部接触不良;假如测得阻值是无限大,可能是内部断极.然后把万用表置于R ×10k档,再测栅极G1与G2之间.栅极与源极.栅极与漏极之间的电阻值,当测得其各项电阻值均为无限大,则解释管是正常的;若测得上述各阻值太小或为通路,则解释管是坏的.要留意,若两个栅极在管内断极,可用元件代换法进行检测.（3）用感应旌旗灯号输人法估测场效应管的放大才能具体办法：用万用表电阻的R×100档,红表笔接源极S,黑表笔接漏极D,给场效应管加上1.5V 的电源电压,此时表针指导出的漏源极间的电阻值.然后用手捏住结型场效应管的栅极G,将人体的感应电压旌旗灯号加到栅极上.如许,因为管的放大感化,漏源电压VDS和漏极电流Ib都要产生变更,也就是漏源极间电阻产生了变更,由此可以不雅察到表针有较大幅度的摆动.假如手捏栅极表针摆动较小,解释管的放大才能较差;表针摆动较大,标明管的放大才能大;若表针不动,解释管是坏的.依据上述办法,我们用万用表的R×100档,测结型场效应管3DJ2F.先将管的G极开路,测得漏源电阻RDS为600Ω,用手捏住G极后,表针向左摆动,指导的电阻RDS为12kΩ,表针摆动的幅度较大,解释该管是好的,并有较大的放大才能.应用这种办法时要解释几点：起首,在测试场效应管用手捏住栅极时,万用表针可能向右摆动（电阻值减小）,也可能向左摆动（电阻值增长）.这是因为人体感应的交换电压较高,而不合的场效应管用电阻档测量时的工作点可能不合（或者工作在饱和区或者在不饱和区）所致,实验标明,多半管的RDS增大,即表针向左摆动;少数管的RDS减小,使表针向右摆动.但无论表针摆动偏向若何,只要表针摆动幅度较大,就解释管有较大的放大才能.第二,此办法对MOS场效应管也实用.但要留意,MOS场效应管的输人电阻高,栅极G 许可的感应电压不该过高,所以不要直接用手去捏栅极,必须用于握螺丝刀的绝缘柄,用金属杆去碰触栅极,以防止人体感应电荷直接加到栅极,引起栅极击穿.第三,每次测量完毕,应该G-S极间短路一下.这是因为G-S结电容上会充有少量电荷,树立起VGS电压,造成再进行测量时表针可能不动,只有将G-S极间电荷短路放失落才行.（4）用测电阻法判别无标记的场效应管起首用测量电阻的办法找出两个有电阻值的管脚,也就是源极S和漏极D,余下两个脚为第一栅极G1和第二栅极G2.把先用两表笔测的源极S与漏极D之间的电阻值记下来,对换表笔再测量一次,把其测得电阻值记下来,两次测得阻值较大的一次,黑表笔所接的电极为漏极D;红表笔所接的为源极S.用这种办法判别出来的S.D极,还可以用估测其管的放大才能的办法进行验证,即放大才能大的黑表笔所接的是D极;红表笔所接地是8极,两种办法检测成果均应一样.当肯定了漏极D.源极S的地位后,按D.S的对应地位装人电路,一般G1.G2也会依次瞄准地位,这就肯定了两个栅极G1.G2的地位,从而就肯定了D.S.G1.G2管脚的次序.（5）用测反向电阻值的变更断定跨导的大小对VMOSN沟道加强型场效应管测量跨导机能时,可用红表笔接源极S.黑表笔接漏极D,这就相当于在源.漏极之间加了一个反向电压.此时栅极是开路的,管的反向电阻值是很不稳固的.将万用表的欧姆档选在R×10kΩ的高阻档,此时表内电压较高.当用手接触栅极G时,会发明管的反向电阻值有显著地变更,其变更越大,解释管的跨导值越高;假如被测管的跨导很小,用此法测时,反向阻值变更不大.二.场效应管的应用留意事项（1）为了安然应用处效应管,在线路的设计中不克不及超出管的耗散功率,最大漏源电压.最大栅源电压和最大电流等参数的极限值.（2）各类型场效应管在应用时,都要严厉按请求的偏置接人电路中,要遵照场效应管偏置的极性.如结型场效应管栅源漏之间是PN结,N沟道管栅极不克不及加正偏压;P沟道管栅极不克不及加负偏压,等等.（3）MOS场效应管因为输人阻抗极高,所以在运输.贮藏中必须将引出脚短路,要用金属屏障包装,以防止外来感应电势将栅极击穿.尤其要留意,不克不及将MOS场效应管放人塑料盒子内,保管时最好放在金属盒内,同时也要留意管的防潮.（4）为了防止场效应管栅极感应击穿,请求一切测试仪器.工作台.电烙铁.线路本身都必须有优越的接地;管脚在焊接时,先焊源极;在连入电路之前,管的全体引线端保持互相短接状况,焊接完后才把短接材料去失落;从元器件架上取下管时,应以恰当的方法确保人体接地如采取接地环等;当然,假如能采取先辈的气热型电烙铁,焊接场效应管是比较便利的,并且确保安然;在未关断电源时,绝对不成以把管插人电路或从电路中拔出.以上安然措施在应用处效应管时必须留意.（5）在装配场效应管时,留意装配的地位要尽量防止接近发烧元件;为了防管件振动,有须要将管壳体紧固起来;管脚引线在曲折时,应该大于根部尺寸5毫米处进行,以防止弯断管脚和引起漏气等.对于功率型场效应管,要有优越的散热前提.因为功率型场效应管在高负荷前提下应用,必须设计足够的散热器,确保壳体温度不超出额定值,使器件长期稳固靠得住地工作.总之,确保场效应管安然应用,要留意的事项是多种多样,采纳的安然措施也是各类各样,宽大的专业技巧人员,特殊是宽大的电子快活爱好者,都要依据本身的现实情形动身,采纳切实可行的办法,安然有用地用好场效应管.三.VMOS场效应管VMOS场效应管（VMOSFET）简称VMOS管或功率场效应管,其全称为V型槽MOS场效应管.它是继MOSFET之后新成长起来的高效.功率开关器件.它不但继续了MOS场效应管输入阻抗高（≥μA阁下）,还具有耐压高（最高1200V）.工作电流大（1.5A～100A）.输出功率高（1～250W）.跨导的线性好.开关速度快等优秀特征.恰是因为它将电子管与功率晶体管之长处集于一身,是以在电压放大器（电压放大倍数可达数千倍）.功率放大器.开关电源和逆变器中正获得普遍应用.VMOS场效应功率管具有极高的输入阻抗及较大的线性放大区等长处,尤其是其具有负的电流温度系数,即在栅-源电压不变的情形下,导通电流会随管温升高而减小,故不消失因为“二次击穿”现象所引起的管子破坏现象.是以,VMOS管的并联得到普遍应用.众所周知,传统的MOS场效应管的栅极.源极和漏极大大致处于统一程度面的芯片上,其工作电流根本上是沿程度偏向流淌.VMOS管则不合,从图1上可以看出其两大构造特色:第一,金属栅极采取V型槽构造;第二,具有垂直导电性.因为漏极是从芯片的不和引出,所以ID不是沿芯片程度流淌,而是自重掺杂N+区（源极S）动身,经由P沟道流入轻掺杂N-漂移区,最后垂直向下到达漏极D.电流偏向如图中箭头所示,因为流畅截面积增大,所以能经由过程大电流.因为在栅极与芯片之间有二氧化硅绝缘层,是以它仍属于绝缘栅型MOS场效应管.国内临盆VMOS场效应管的重要厂家有877厂.天津半导体器件四厂.杭州电子管厂等,典范产品有VN401.VN672.VMPT2等.下面介绍检测VMOS管的办法.1．剖断栅极G将万用表拨至R×1k档分离测量三个管脚之间的电阻.若发明某脚与其字两脚的电阻均呈无限大,并且交换表笔后仍为无限大,则证实此脚为G极,因为它和别的两个管脚是绝缘的.2．剖断源极S.漏极D由图1可见,在源-漏之间有一个PN结,是以依据PN结正.反向电阻消失差别,可辨认S极与D 极.用交换表笔法测两次电阻,个中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻,此时黑表笔的是S极,红表笔接D极.3．测量漏-源通态电阻RDS（on）将G-S极短路,选择万用表的R×1档,黑表笔接S极,红表笔接D极,阻值应为几欧至十几欧.因为测试前提不合,测出的RDS（on）值比手册中给出的典范值要高一些.例如用500型万用表R×1档实测一只IRFPC50型VMOS管,RDS（on）=3.2W,大于0.58W（典范值）.4．检讨跨导将万用表置于R×1k（或R×100）档,红表笔接S极,黑表笔接D极,手持螺丝刀去碰触栅极,表针应有显著偏转,偏转愈大,管子的跨导愈高.留意事项：（1）VMOS管亦分N沟道管与P沟道管,但绝大多半产品属于N 沟道管.对于P沟道管,测量时应交换表笔的地位.（2）有少数VMOS管在G-S之间并有呵护二极管,本检测办法中的1.2项不再实用.（3）今朝市场上还有一种VMOS管功率模块,专供交换电机调速器.逆变器应用.例如美国IR公司临盆的IRFT001型模块,内部有N沟道.P沟道管各三只,组成三相桥式构造.（4）如今市售VNF系列（N沟道）产品,是美国Supertex公司临盆的超高频功率场效应管,其最高工作频率fp=120MHz,IDSM=1A,PDM=30W,共源小旌旗灯号低频跨导gm=2000μS.实用于高速开关电路和广播.通讯装备中.（5）应用VMOS管时必须加适合的散热器后.以VNF306为例,该管子加装140×140×4（mm）的散热器后,最大功率才干达到30W.（6）多管并联后,因为极间电容和散布电容响应增长,使放大器的高频特征变坏,经由过程反馈轻易引起放大器的高频寄生振荡.为此,并联复合管管子一般不超出4个,并且在每管基极或栅极上串接防寄生振荡电阻.检测绝缘栅极双极型晶体管（IGBT）利害的简略单纯办法1.断定极性起首将万用表拨在R×1KΩ挡,用万用表测量时,若某一极与其它南北极阻值为无限大,更换表笔后该极与其它南北极的阻值仍为无限大,则断定此极为栅极（G）.其余南北极再用万用表测量,若测得阻值为无限大,更换表笔后测量阻值较小.在测量阻值较小的一次中,则断定红表笔接的为集电极（C）;黑表笔接的为发射极（E）.2.断定利害将万用表拨在R×10KΩ挡,用黑表笔接IGBT的集电极（C）,红表笔接IGBT的发射极（E）,此时万用表的指针在零位.用手指同时触及一下栅极（G）和集电极（C）,这时IGBT被触发导通,万用表的指针摆向阻值较小的偏向,并能站住指导在某一地位.然后再用手指同时触及一下栅极（G）和发射极（E）,这时IGBT被阻断,万用表的指针回零.此时即可断定IGBT是好的.3.留意事项任何指针式万用表皆可用于检测IGBT.留意断定IGBT利害时,必定要将万用表拨在R×10KΩ挡,因R×1KΩ挡以下各档万用表内部电池电压太低,检测利害时不克不及使IGBT导通,而无法断定IGBT的利害.此办法同样也可以用于检测功率场效应晶体管（P-MOSFET）的利害.变频器.软起动器.PLC.人机界面.低压电器.电气主动化工程.恒压供水装备.音乐喷泉掌握体系.变频器维修等.。

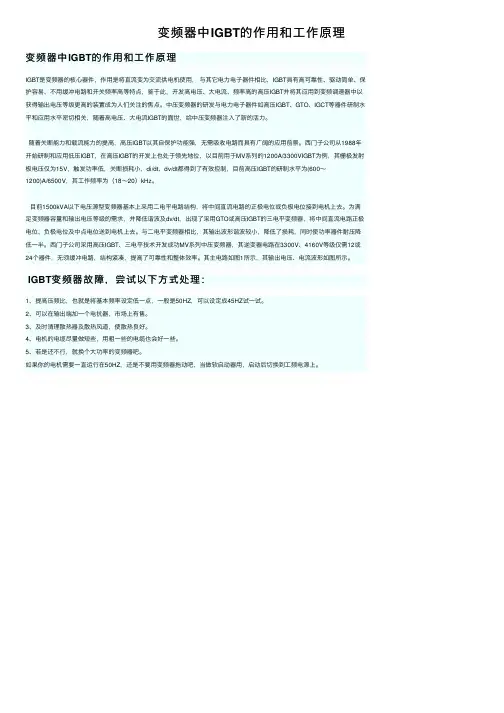

变频器中IGBT的作⽤和⼯作原理变频器中IGBT的作⽤和⼯作原理IGBT是变频器的核⼼器件，作⽤是将直流变为交流供电机使⽤，与其它电⼒电⼦器件相⽐，IGBT具有⾼可靠性、驱动简单、保护容易、不⽤缓冲电路和开关频率⾼等特点，鉴于此，开发⾼电压、⼤电流、频率⾼的⾼压IGBT并将其应⽤到变频调速器中以获得输出电压等级更⾼的装置成为⼈们关注的焦点。

中压变频器的研发与电⼒电⼦器件如⾼压IGBT、GTO、IGCT等器件研制⽔平和应⽤⽔平密切相关，随着⾼电压、⼤电流IGBT的⾯世，给中压变频器注⼊了新的活⼒。

随着关断能⼒和载流能⼒的提⾼，⾼压IGBT以其⾃保护功能强，⽆需吸收电路⽽具有⼴阔的应⽤前景。

西门⼦公司从1988年开始研制和应⽤低压IGBT，在⾼压IGBT的开发上也处于领先地位，以⽬前⽤于MV系列的1200A/3300VIGBT为例，其栅极发射极电压仅为15V，触发功率低，关断损耗⼩，di/dt、dv/dt都得到了有效控制，⽬前⾼压IGBT的研制⽔平为(600～1200)A/6500V，其⼯作频率为（18～20）kHz。

⽬前1500kVA以下电压源型变频器基本上采⽤⼆电平电路结构，将中间直流电路的正极电位或负极电位接到电机上去。

为满⾜变频器容量和输出电压等级的需求，并降低谐波及dv/dt，出现了采⽤GTO或⾼压IGBT的三电平变频器，将中间直流电路正极电位、负极电位及中点电位送到电机上去。

与⼆电平变频器相⽐，其输出波形谐波较⼩，降低了损耗，同时使功率器件耐压降低⼀半。

西门⼦公司采⽤⾼压IGBT、三电平技术开发成功MV系列中压变频器，其逆变器电路在3300V、4160V等级仅需12或24个器件，⽆须缓冲电路，结构紧凑，提⾼了可靠性和整体效率。

其主电路如图1所⽰，其输出电压、电流波形如图所⽰。

IGBT变频器故障，尝试以下⽅式处理：1、提⾼压频⽐，也就是将基本频率设定低⼀点，⼀般是50HZ，可以设定成45HZ试⼀试。

IGBT的工作原理和作用以及IGBT管的检测方法IGBT的工作原理和作用IGBT就是一个开关，非通即断，如何控制他的通还是断，就是靠的是栅源极的电压，当栅源极加+12V（大于6V，一般取12V到15V）时IGBT 导通，栅源极不加电压或者是加负压时，IGBT关断，加负压就是为了可靠关断。

IGBT没有放大电压的功能，导通时可以看做导线，断开时当做开路。

IGBT有三个端子，分别是G，D，S，在G和S两端加上电压后，内部的电子发生转移（半导体材料的特点，这也是为什么用半导体材料做电力电子开关的原因），本来是正离子和负离子一一对应，半导体材料呈中性，但是加上电压后，电子在电压的作用下，累积到一边，形成了一层导电沟道，因为电子是可以导电的，变成了导体。

如果撤掉加在GS两端的电压，这层导电的沟道就消失了，就不可以导电了，变成了绝缘体。

IGBT的工作原理和作用电路分析IGBT的等效电路如图1所示。

由图1可知，若在IGBT 的栅极和发射极之间加上驱动正电压，则MOSFET导通，这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通；若IGBT的栅极和发射极之间电压为0V，则MOSFET截止，切断PNP晶体管基极电流的供给，使得晶体管截止。

图1 IGBT的等效电路由此可知，IGBT的安全可靠与否主要由以下因素决定：--IGBT栅极与发射极之间的电压；--IGBT集电极与发射极之间的电压；--流过IGBT集电极-发射极的电流；--IGBT的结温。

如果IGBT栅极与发射极之间的电压，即驱动电压过低，则IGBT不能稳定正常地工作，如果过高超过栅极-发射极之间的耐压则IGBT可能永久性损坏；同样，如果加在IGBT集电极与发射极允许的电压超过集电极-发射极之间的耐压，流过IGBT集电极-发射极的电流超过集电极-发射极允许的最大电流，IGBT的结温超过其结温的允许值，IGBT都可能。

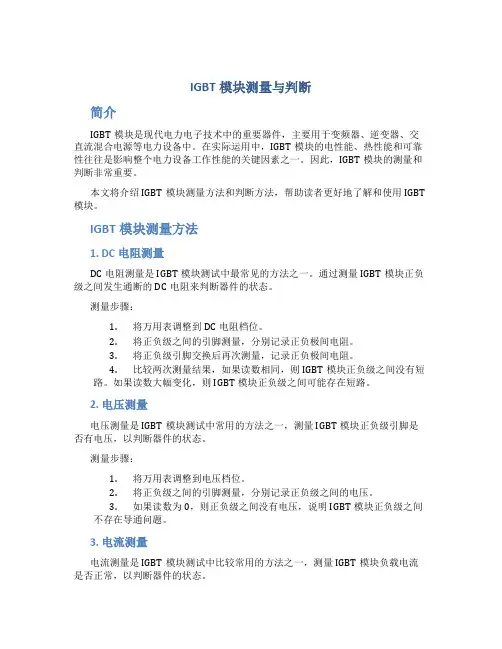

IGBT模块测量与判断简介IGBT模块是现代电力电子技术中的重要器件，主要用于变频器、逆变器、交直流混合电源等电力设备中。

在实际运用中，IGBT模块的电性能、热性能和可靠性往往是影响整个电力设备工作性能的关键因素之一。

因此，IGBT模块的测量和判断非常重要。

本文将介绍IGBT模块测量方法和判断方法，帮助读者更好地了解和使用IGBT 模块。

IGBT模块测量方法1. DC电阻测量DC电阻测量是IGBT模块测试中最常见的方法之一。

通过测量IGBT模块正负级之间发生通断的DC电阻来判断器件的状态。

测量步骤：1.将万用表调整到DC电阻档位。

2.将正负级之间的引脚测量，分别记录正负极间电阻。

3.将正负级引脚交换后再次测量，记录正负极间电阻。

4.比较两次测量结果，如果读数相同，则IGBT模块正负级之间没有短路。

如果读数大幅变化，则IGBT模块正负级之间可能存在短路。

2. 电压测量电压测量是IGBT模块测试中常用的方法之一，测量IGBT模块正负级引脚是否有电压，以判断器件的状态。

测量步骤：1.将万用表调整到电压档位。

2.将正负级之间的引脚测量，分别记录正负级之间的电压。

3.如果读数为0，则正负级之间没有电压，说明IGBT模块正负级之间不存在导通问题。

3. 电流测量电流测量是IGBT模块测试中比较常用的方法之一，测量IGBT模块负载电流是否正常，以判断器件的状态。

测量步骤：1.将万用表调整到电流档位。

2.将正负级之间连接负载，分别记录正负级引脚的电流。

3.如果读数过大或过小，则说明IGBT模块存在问题。

IGBT模块判断方法1. 观察外观首先，可以通过观察IGBT模块的外观，判断器件是否受损或破碎。

如果IGBT 模块外观有破损、变形、划痕等，说明器件可能存在损伤，需要进一步检查。

2. 测量IGBT模块正负级引脚间电阻通过DC电阻测量方法，可以判断IGBT模块正负级之间的通断（正常应该读数接近无穷大，如果出现很小的电阻值，表示器件存在短路现象）。

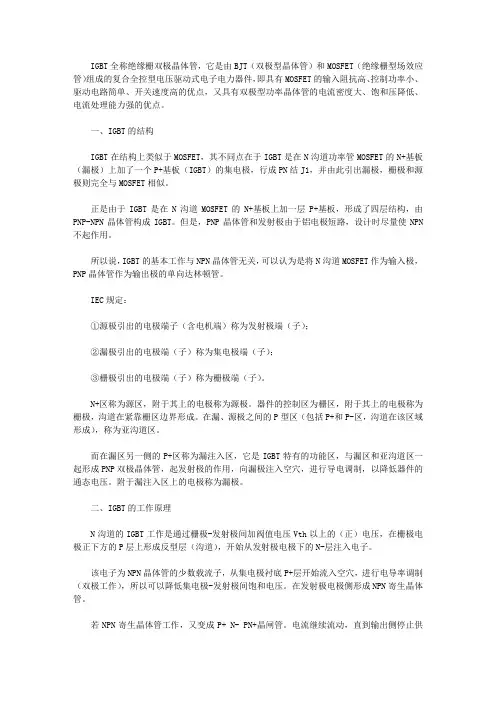

IGBT全称绝缘栅双极晶体管，它是由BJT（双极型晶体管）和MOSFET（绝缘栅型场效应管）组成的复合全控型电压驱动式电子电力器件，即具有MOSFET的输入阻抗高、控制功率小、驱动电路简单、开关速度高的优点，又具有双极型功率晶体管的电流密度大、饱和压降低、电流处理能力强的优点。

一、IGBT的结构IGBT在结构上类似于MOSFET，其不同点在于IGBT是在N沟道功率管MOSFET的N+基板（漏极）上加了一个P+基板（IGBT）的集电极，行成PN结J1，并由此引出漏极，栅极和源极则完全与MOSFET相似。

正是由于IGBT是在N沟道MOSFET的N+基板上加一层P+基板，形成了四层结构，由PNP-NPN晶体管构成IGBT。

但是，PNP晶体管和发射极由于铝电极短路，设计时尽量使NPN 不起作用。

所以说，IGBT的基本工作与NPN晶体管无关，可以认为是将N沟道MOSFET作为输入极，PNP晶体管作为输出极的单向达林顿管。

IEC规定：①源极引出的电极端子（含电机端）称为发射极端（子）；②漏极引出的电极端（子）称为集电极端（子）；③栅极引出的电极端（子）称为栅极端（子）。

N+区称为源区，附于其上的电极称为源极。

器件的控制区为栅区，附于其上的电极称为栅极，沟道在紧靠栅区边界形成。

在漏、源极之间的P型区（包括P+和P-区，沟道在该区域形成），称为亚沟道区。

而在漏区另一侧的P+区称为漏注入区，它是IGBT特有的功能区，与漏区和亚沟道区一起形成PNP双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。

附于漏注入区上的电极称为漏极。

二、IGBT的工作原理N沟道的IGBT工作是通过栅极-发射极间加阀值电压Vth以上的（正）电压，在栅极电极正下方的P层上形成反型层（沟道），开始从发射极电极下的N-层注入电子。

该电子为NPN晶体管的少数载流子，从集电极衬底P+层开始流入空穴，进行电导率调制（双极工作），所以可以降低集电极-发射极间饱和电压。

IGBT模块特性的测量方法电路原理GBT模块选型时比较关键的特性有栅极-发射级门槛电压Vce （th）、栅极-发射极漏电流Ices、开通时间ton、开通延迟时间td(on)、上升时间tr、关断耗散功率Poff、关断耗散能量Eoff、关断时间toff、关断延迟时间td（off）、下降时间tf、结-壳热阻Rthjc和结-壳瞬态热抗阻Zthjc。

测量出这些参数，就能详细的推导出IGBT模块的动态特性和静态特性。

下面我们就来介绍IGBT模块特性的测量方法和电路原理。

1.栅极-发射极门槛电压（Vce（th））的测量和电路原理在规定条件下（环境或管壳温度、集电极-发射极电压、集电极电流），测量IGBT模块的栅极-发射极门槛电压。

测量电路图如下测量方法:将IGBT模块插入测量插座,增加栅极发射极电压Vce直到达到规定的集电极电流TC，测量该电流下的栅极-发射极电压。

2. 栅极-发射极漏电流IGES的测量方法和基本电路在规定条件下（环境或管壳温度、集电极-发射极电压），测量栅极-发射极漏电流。

测量基本电路图如下：测量方法:连接集电极电极和发射极的端子。

电阻R的值控制在Vce/（100.Icesmax）。

跨接在R两端的电压测量仪应具有较高的灵敏度。

而且输入电阻大于100R，栅极-发射极漏电流为Ices=V/R，测量可用正的或负的栅极-发射极电压。

将栅极-发射极电压设置在规定值，测量电压V并用Ices=V/R计算栅极-发射极漏电流值。

3.关断耗散功率Poff和关断耗散能量Eoff的测量和基本电路在规定条件下（环境或管壳温度、集电极-发射极供电电压Vcce、负载电感L、栅极电阻R，输入脉冲形状：幅度、上升时间、宽度、脉冲重复率、积分时间t1),测量IGBT模块的关断耗散功率Poff和关断耗散能量Eoff。

测量基本电路如下在实际布线时，寄生电感应最小。

G是具有低内阻的矩形波发生器。

发生器输出脉冲的上升时间应小于0.1XR1XCice。

变频器IGBT模块的工作原理及特性变频器IGBT模块的工作原理变频器IGBT模块的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。

反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT关断。

IGBT的驱动方法和MOSFET基本相同，只需控制输入极N一沟道MOSFET，所以具有高输入阻抗特性。

当MOSFET的沟道形成后，从P+基极注入到N一层的空穴（少子），对N 一层进行电导调制，减小N一层的电阻，使IGBT在高电压时，也具有低的通态电压。

变频器IGBT模块的特性静态特性IGBT的静态特性主要有伏安特性、转移特性和开关特性。

IGBT的伏安特性是指以栅源电压Ugs为参变量时，漏极电流与栅极电压之间的关系曲线。

输出漏极电流比受栅源电压Ugs的控制，Ugs越高，Id越大。

它与GTR的输出特性相似．也可分为饱和区1、放大区2和击穿特性3部分。

在截止状态下的IGBT，正向电压由J2结承担，反向电压由J1结承担。

如果无N+缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT的某些应用范围。

IGBT模块的转移特性是指输出漏极电流Id与栅源电压Ugs之间的关系曲线。

它与MOSFET的转移特性相同，当栅源电压小于开启电压Ugs（th）时，IGBT处于关断状态。

在IGBT导通后的大部分漏极电流范围内，Id与Ugs呈线性关系。

最高栅源电压受最大漏极电流限制，其最佳值一般取为15V左右。

IGBT 模块的开关特性是指漏极电流与漏源电压之间的关系。

IGBT处于导通态时，由于它的PNP晶体管为宽基区晶体管，所以其B值极低。

尽管等效电路为达林顿结构，但流过MOSFET的电流成为IGBT总电流的主要部分。

此时，通态电压Uds（on）可用下式表示Uds（on）＝Uj1＋Udr＋IdRoh（2－14）式中Uj1——JI结的正向电压，其值为0.7～IV；Udr——扩展电阻Rdr上的压降；Roh——沟道电阻。

IGBT模块常规测量以及故障维修方法IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件,兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。

IGBT模块具有节能、安装维修方便、散热稳定等特点；当前市场上销售的多为此类模块化产品，一般所说的IGBT也指IGBT模块；IGBT是能源变换与传输的核心器件，俗称电力电子装置的“CPU”，作为国家战略性新兴产业，随着节能环保等理念的推进，在轨道交通、智能电网、航空航天、电动汽车与新能源装备等领域应用极广，此类产品在市场上将越来越多见。

入手IGBT模块我们应先对其进行一个常规检测。

那我们应该如何检测呢？我们可以分为以下几个方面：1.判断极性首先将万用表拨在R×1KΩ挡，用万用表测量时，若某一极与其它两极阻值为无穷大，调换表笔后该极与其它两极的阻值仍为无穷大，则判断此极为栅极(G )，其余两极再用万用表测量，若测得阻值为无穷大，调换表笔后测量阻值较小。

在测量阻值较小的一次中，则判断红表笔接的为集电极(C);黑表笔接的为发射极(E)。

2.判断好坏将万用表拨在R×10KΩ挡，用黑表笔接IGBT的集电极(C)，红表笔接IGBT 的发射极(E)，此时万用表的指针在零位。

用手指同时触及一下栅极(G)和集电极(C)，这时IGBT被触发导通，万用表的指针摆向阻值较小的方向，并能站住指示在某一位置。

然后再用手指同时触及一下栅极(G)和发射极(E)，这时IGBT被阻断，万用表的指针回零。

此时即可判断IGBT是好的。

3.检测注意事项任何指针式万用表皆可用于检测IGBT。

注意判断IGBT好坏时，一定要将万用表拨在R×10KΩ挡，因R×1KΩ挡以下各档万用表内部电池电压太低，检测好坏时不能使IGBT导通，而无法判断IGBT的好坏。

IGBT模块工作原理注意事项及检验方法一、IGBT模块工作原理：IGBT（Insulated Gate Bipolar Transistor）是一种功率半导体器件，结合了MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）和BJT（Bipolar Junction Transistor）的特点。

它具有MOSFET的高输入阻抗和低控制电流特性，以及BJT的低导通电压和高开关速度特性。

IGBT模块由一组IGBT晶片和驱动电路组成。

当输入电压施加在控制端时，驱动电路产生合适的电压和电流信号，控制晶片的导通与关断。

在导通状态下，IGBT模块能够承受大电流和高电压，而在关断状态下，则能够实现较低的能耗。

控制阶段：控制信号施加在控制端，通过驱动电路控制IGBT晶片的导通与关断。

开关阶段：当控制信号将IGBT晶片导通时，由于其结构上的PN结，会使其导通电压下降，其中增加的电流主要由N型补偿垒区供应。

导通阶段：一旦IGBT模块导通，其阻抗降低，电流将大量通过。

在导通状态下，其阻抗几乎只取决于N型补偿区的电阻。

关断阶段：当控制信号将IGBT晶片关断时，PN结上的耗尽层扩展，致使导通层的蓄积区被移出，电流迅速减少。

二、IGBT模块注意事项：1.温度控制：IGBT模块在高负载情况下产生较大的热量，需要结合设计要求和工况要求，进行散热措施，以防止超温。

2.静电防护：IGBT晶片非常敏感，需要采取静电防护措施，如使用防静电工作台、穿着导电手套等。

3.输入电压限制：IGBT模块的输入电压有一定的限制范围，超过此范围可能导致损坏。

因此，在使用时需要注意输入电压的范围。

4.输入信号控制：控制端输入信号的电压和电流要在规定范围内，以保证IGBT模块的正常工作。

5.导通和关断速度：IGBT模块的导通和关断速度会影响其性能，因此需要选择合适的驱动电路和控制信号。

6.绝缘耐压：IGBT模块需要具备良好的绝缘性能，以保证在高压环境下的安全性能。

变频器IGBT模块常见故障处理及检测方法
绝缘栅双极型晶体管(IGBT)，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件，兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。

 IGBT结构
 左边所示为一个N沟道增强型绝缘栅双极晶体管结构，N+区称为源区，附于其上的电极称为源极(即发射极E)。

N基极称为漏区。

器件的控制区为栅区，附于其上的电极称为栅极(即门极G)。

沟道在紧靠栅区边界形成。

在C、E两极之间的P型区(包括P+和P-区)(沟道在该区域形成)，称为亚沟道区(Subchannel region)。

而在漏区另一侧的P+区称为漏注入区(Drain injector)，它是IGBT特有的功能区，与漏区和亚沟道区一起形成PNP双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。

附于漏注入区上的电极称为漏极(即集电极C)。

 IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP(原来为NPN)晶体管提供基极电流，使IGBT导通。

反之，加反向门极电压消除沟道，切断基极电流，使IGBT关断。

IGBT的驱动方法和MOSFET基本相同，只需控制输入极N-沟道MOSFET，所以具有高输入阻抗特性。

当MOSFET的沟道形成后，从P+基极注入到N-层的空穴(少子)，对N-层进行电导调制，减小N-层的电阻，使IGBT在高电压时，也具有低的通态电压。

 IGB模块原理电路分析
 IGBT模块有三个端子，分别是G，D，S，在G和S两端加上电压后，内部的电子发生转移(半导体材料的特点，这也是为什幺用半导体材料做电力电。

IGBT的检测方法IGBT（Insulated Gate Bipolar Transistor）是一种半导体功率开关器件，广泛应用于电力电子设备中的逆变器、变频器、交流调速器等领域。

为确保IGBT的正常运行，需要进行定期的检测和维护。

下面将介绍IGBT的检测方法。

1.IGBT的外观检测外观检测是最简单的IGBT检测方法之一、操作人员应检查IGBT外壳是否有破损、变形、漏油等情况。

同时还要检查IGBT引脚是否完好、连接是否松动。

若发现任何异常，应及时进行修复或更换。

2.IGBT的导通和绝缘检测IGBT在正常工作时应处于导通状态，即正向极化。

可以使用数字万用表或特殊的IGBT检测仪进行导通测试。

通过记录测试值，可以得知IGBT是否导通正常。

此外，还可以使用绝缘电阻测试仪测量IGBT的绝缘电阻，确保其与外壳之间的绝缘性能良好。

3.IGBT的耐压测试耐压测试是测试IGBT的绝缘性能的一种方法。

通过对IGBT的引脚与壳体之间施加高电压，检测其是否能够承受所需的工作电压。

耐压测试也可以用来检测IGBT之间的电气隔离性能。

4.IGBT的正向和反向电流测试正向电流测试可以用来验证IGBT的导通性能。

通过施加正向电流，检测IGBT的导通特性是否符合要求。

反向电流测试可以用来检测IGBT的阻断能力。

通过施加反向电流，检测IGBT是否能够正常阻断电流。

5.IGBT的温度测试6.IGBT的电路参数测试7.IGBT的堆叠测试堆叠测试是针对IGBT模块的一种检测方法。

可以通过串联多个IGBT 模块，来测试其整体的性能。

堆叠测试可以验证IGBT模块的通流能力、散热性能等。

总结起来，IGBT的检测方法包括外观检测、导通和绝缘检测、耐压测试、正向和反向电流测试、温度测试、电路参数测试和堆叠测试。

通过这些检测方法，可以确保IGBT的正常工作和长期稳定性能。

IGBT模块的测试方法IGBT（Insulated Gate Bipolar Transistor）模块是一种高性能的功率开关器件，主要用于交流电转直流电的变换和功率控制。

为了确保IGBT模块的正常运行和可靠性，需要进行相应的测试和检验。

1.外观检查：首先要对IGBT模块的外观进行检查，包括外壳是否完好，引脚是否弯曲或者损坏，有无明显的划痕或者焊接痕迹等。

如发现问题应及时处理或更换。

2.规格参数测试：对IGBT模块的规格参数进行测试，包括额定电压、额定电流、耐压、漏电流等参数的测试。

可以使用测试仪器如万用表、电桥等进行测试，确保IGBT模块符合规格要求。

3.电性能测试：通过测试IGBT模块的电性能来评估其性能指标。

包括静态工作特性测试、开关特性测试和动态电流特性测试等。

-静态工作特性测试：分别测量IGBT模块的输入电阻、输出电阻和反向漏极电阻。

可以利用电桥或者万用表进行测试。

-开关特性测试：测试IGBT模块的开关特性，包括导通电压降、截止电流、开启时间、关断时间等。

可以利用示波器和信号发生器等仪器进行测试。

-动态电流特性测试：测试IGBT模块在不同负载和工作频率下的电流响应能力。

可以通过施加正弦波或方波负载来进行测试。

4.温度测试：IGBT模块的工作温度是其可靠性和寿命的重要参数，需要进行温度测试。

可以使用红外测温仪或者热电偶进行测量，确保IGBT模块在规定的工作温度范围内。

5.保护功能测试：IGBT模块通常具有过流保护、过压保护、过温保护等功能，需要进行相应的保护功能测试。

可以通过模拟过流、过压、过温等情况来检验模块的保护功能是否正常。

除了以上测试方法，还需要注意以下几点：-测试环境：IGBT模块的测试环境应该干燥、无尘、温度适宜，避免灰尘和湿气对模块的影响。

-测试设备：使用高质量的测试设备和仪器，确保测试的准确性和可靠性。

-测试记录：进行测试时，应有详细的测试记录，包括测试时间、测试环境、测试设备和仪器、测试结果等信息，便于后续分析和检查。
