下载文档原格式
不锈钢丝弹簧的加工工艺1.材料准备：选择适用的不锈钢线材，常见的不锈钢材料包括304不锈钢、316不锈钢等。
根据弹簧的使用环境和要求，选择合适的材料规格和硬度。
2.材料切割：将不锈钢线材根据设计要求进行切割。
切割可以采用手工剪切、机械切割或激光切割等方式进行。
3.弯曲成型：将切割后的不锈钢线材进行弯曲成型，通过机械压力或人工操作将材料弯曲成所需形状。
弯曲的方法可以根据弹簧的形状和用途选择，常见的方法包括手工弯曲、机械弯曲和自动弯曲等。
4.上下挤压：对于较粗的不锈钢丝弹簧，通常需要经过上下挤压的工艺，以增强其弹性和力度。
挤压可以通过机械压力或液压机进行，将不锈钢丝弹簧依次放入挤压装置中，通过挤压使其变形并获得所需的力度。
5.热处理：通过热处理可以改变不锈钢丝弹簧的材质和性能。
通常采用退火处理，将弹簧加热至一定温度然后冷却，以减小材料的内应力，提高弹簧的弹性和韧性。
6.表面处理：对于不锈钢丝弹簧，常常需要进行表面处理，以增强其耐腐蚀性能和美观度。
常见的表面处理方法包括电镀、镀铬、喷涂和喷砂等。
7.质量检验：对加工完成的不锈钢丝弹簧进行质量检验，包括检查弹簧尺寸、硬度、弹性等参数是否符合设计要求，以及弹簧表面是否存在缺陷、气孔等。
8.包装和交付：对通过质量检验的不锈钢丝弹簧进行包装，通常采用塑料袋、纸箱等包装材料。
然后按照订单要求进行交付。
在不锈钢丝弹簧的加工中，需要注意以下几点：1.选择合适的材料和加工工艺，根据实际需求进行选择。
2.加工过程中要注意控制弯曲和挤压的力度和角度，避免弹簧变形或破裂。
3.热处理过程中要控制加热温度和时间，避免弹簧过度变硬或变脆。
4.表面处理要注意控制涂层的厚度和均匀性，以确保弹簧具有良好的耐腐蚀性能。
5.严格执行质量检验标准，确保产品质量符合要求。
总之，不锈钢丝弹簧的加工工艺中需要经过多个步骤，每个步骤都需要注意细节和质量控制，以确保最终产品具有良好的质量和性能。

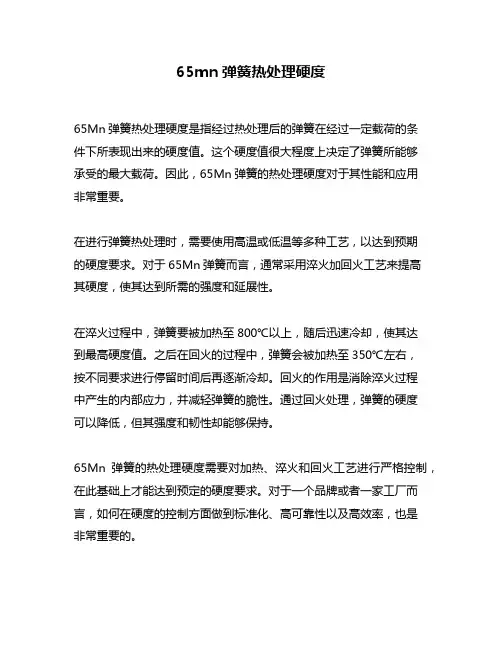

65mn弹簧热处理硬度
65Mn弹簧热处理硬度是指经过热处理后的弹簧在经过一定载荷的条
件下所表现出来的硬度值。
这个硬度值很大程度上决定了弹簧所能够
承受的最大载荷。
因此，65Mn弹簧的热处理硬度对于其性能和应用
非常重要。
在进行弹簧热处理时，需要使用高温或低温等多种工艺，以达到预期
的硬度要求。
对于65Mn弹簧而言，通常采用淬火加回火工艺来提高
其硬度，使其达到所需的强度和延展性。
在淬火过程中，弹簧要被加热至800℃以上，随后迅速冷却，使其达
到最高硬度值。
之后在回火的过程中，弹簧会被加热至350℃左右，
按不同要求进行停留时间后再逐渐冷却。
回火的作用是消除淬火过程
中产生的内部应力，并减轻弹簧的脆性。
通过回火处理，弹簧的硬度
可以降低，但其强度和韧性却能够保持。
65Mn弹簧的热处理硬度需要对加热、淬火和回火工艺进行严格控制，在此基础上才能达到预定的硬度要求。
对于一个品牌或者一家工厂而言，如何在硬度的控制方面做到标准化、高可靠性以及高效率，也是
非常重要的。
总之，65Mn弹簧的热处理硬度是非常关键的一项指标，对于弹簧回弹力和负荷承受能力的影响非常大。
只有在严格控制加热、淬火和回火工艺的情况下，才能够有效提高弹簧的硬度和延展性，从而达到最优的强度和负荷承受能力。
弹簧的热处理弹簧的热处理弹簧钢的特点—弹簧主要在动载荷下工作,即在冲击、振动的条件下,或在交变应力作用下工作,利用弹性变形来吸收冲击能量,起缓冲作用。
由于弹簧经常承受振动和长期在享变应力作用下工作,主要是疲劳破坏,故弹簧钢必须具有高的弹性极限和高疲劳极限。
此外,还应有足够的韧性和塑性,以防止在冲击力作用下突然脆断。
在工艺性论方面,弹簧钢应具有较好的淬透性和低的过热、脱碳敏感性。
降低弹簧表面粗糙度能提高疲劳寿命。
为了获得所需的性能,弹簧钢必须具有较高的含碳量。
碳素弹簧钢的含碳量在0.6-0.9％之间,由于碳素弹簧钢的淬透性差,故只用于制造截面尺寸不超过10-15mm的弹簧。
对于截面尺寸较大的弹簧,必须采用合金弹簧钢。
合金弹簧钢碳含量在0.45-0.75％之间,加入的合金元素有Mn ,Si ,W ,V ,Mo等。
它们的主要作用是提高淬透性和回火稳定性,强化铁素体和细化晶粒,有效地改善弹簧钢的力学性能,其中Cr ,W ,Mo还能提高钢的高温强度。
在热状态下成型的弹簧(直径或厚度一般在10mm以上)在冷状态下成型的弹簧(直径或厚度一般在10mm以下)热成型弹簧的热处理工艺--用这种方法成型弹簧多数是将热成型和热处理结合在一起进行的,而螺旋弹簧则大多数是在热成型后再进行热处理。
这种弹簧钢的热处理方式是淬火+中温回火,热处理后组织为回火托氏体。
这种组织的弹性极限和屈服极限高,并有一定的韧性。
冷成型弹簧的热处理工艺--对于用冷轧钢板、钢带或冷拉钢丝制成的弹簧,由于冷塑性变形使材料强化,己达到弹簧所要求的性能。
故弹簧成型后只需在250C左右范围内,保温30min 左右的去应力处理,以消除冷成型弹簧的门应力,并使弹簧定型即可。
耐热弹簧钢的热处理--内燃机的气阀弹簧是在较高温度下工作,有的还存在腐蚀性气氛,因此必须选用特殊的弹簧钢和合适的热处理规范。
弹簧淬火时常见的缺陷及防止措施(1)脱碳(降低使用寿命)--1、采用盐浴炉或拄制气氛加热炉加热。
70mn弹簧钢丝热处理
70Mn弹簧钢热处理主要包括淬火和回火两个步骤。
淬火是将钢丝加热至480度以上，保持一段时间后，立即放入水或油中快速冷却。
这一过程能使钢丝的组织结构发生变化，提高其强度和硬度。
回火是将淬火后的钢丝重新加热至480度左右，保持一段时间后，自然冷却。
这一过程可以消除淬火产生的内应力，提高钢丝的韧性和稳定性。
此外，对于70Mn钢材来说，常见的热处理方法还包括退火和正火。
退火是将材料加热到一定温度并保持一定时间，然后缓慢冷却至室温，有助于改善钢材的塑性和韧性，使其更容易加工和变形。
正火是将钢加热到一定温度，保持一定时间，然后空冷。
它是将经过加热处理的钢材在奥氏体化后进行快速冷却，以获得稳定的奥氏体组织，为进一步加工或热处理做准备。
不锈钢弹簧热处理工艺
不锈钢弹簧在制造过程中，需要进行热处理工艺以提高其机械性能和使用寿命。
以下是三种常见的热处理工艺：保护气氛热处理、加热或保护环境气氛加热处理和表面氮化热处理工艺。
1.保护气氛热处理
保护气氛热处理是一种常用的不锈钢弹簧热处理方法。
该工艺采用惰性气体（如氮气、氩气等）或氢气作为保护气氛，将弹簧放入炉中进行加热和冷却处理。
在加热过程中，保护气氛可以防止弹簧表面氧化，从而保持其原始光泽和颜色。
同时，保护气氛还可以减少弹簧在加热过程中的变形，提高其机械性能。
2.加热或保护环境气氛加热处理
加热或保护环境气氛加热处理是一种常用的不锈钢弹簧热处理方法。
该工艺将弹簧放入炉中进行加热，然后进行淬火和回火处理。
在加热过程中，可以采用保护气氛或通入空气作为加热环境气氛。
在淬火时，将弹簧快速冷却以增加其硬度，回火则是为了降低弹簧的残余应力并提高其韧性。
这种热处理工艺可以提高不锈钢弹簧的硬度和抗疲劳性能。
3.表面氮化热处理工艺
表面氮化热处理工艺是一种常用的不锈钢弹簧表面强化方法。
该工艺将弹簧放入炉中进行加热，并通入氨气作为氮化剂。
在高温下，氮原子渗入弹簧表面，形成一层氮化层，从而提高其硬度和耐磨性。
表面氮化热处理工艺可以提高不锈钢弹簧的抗腐蚀性和耐磨性，适用
于高负载和高腐蚀性的应用场景。
以上是三种常见的热处理工艺，每种工艺都有其特点和适用范围。
在选择不锈钢弹簧热处理工艺时，需要根据具体的应用场景和要求进行选择和优化。
1.奥氏体不锈弹簧钢的热处理(1)固溶处理(2)稳定回火处理2.马氏体不锈弹簧钢的热处理(1)马氏体不锈弹簧钢的预备热处理马氏体不锈弹簧钢属于马氏体相变强化钢马氏体不锈弹簧钢的预备热处理工艺(2)马氏体不锈弹簧钢的淬火、回火处理马氏体不锈弹簧钢制成弹簧后的最终热处理是淬火、回火。
1.均匀且美观的表面状态。
2.良好的成形性，均匀的弹性。
3.高塑性，抗疲劳强度，耐热耐腐蚀性能佳。
4.材料表面状态由用户选择：裸线、镀镍弹簧线、镀树脂弹簧线，不锈钢弹簧出厂又分为亮面、雾面、半亮面。
客户可根据产品精密美观程度的要求进行选择。
5.无论是无磁性或弱磁性的不锈钢弹簧。
均可广泛使用于电子，家电，工业，民用等产品。
编辑本段不锈钢弹簧的抛光第一步给不锈钢弹簧去油污、去氧化皮有两种使用方法：1.把不锈钢弹簧浸入放有用清水稀释的金属清洗剂A(清洗剂A与清水稀释配比为1:1或1:2左右)的塑料容器中,时间以弹簧表面无油污、无氧化皮恢复金属本色为宜，浸泡时间不宜过长，取出用清水洗净。
这样不锈钢弹簧表面就有亚光效果。
2.在超声波设备中清洗剂与清水的配比为1：30左右，时间以弹簧表面无油污、无氧化皮恢复金属本色为宜，取出用清水洗净，这样不锈钢弹簧表面就能达到亚光效果。
以上两种方法，可适用于精密度高的弹簧。
3.清洗剂A放入有粗磨料、弹簧的振动光饰机中或六角滚筒中（弹簧与粗磨料的体积比最佳为1：3，清洗剂用量为弹簧重量的1%--2%）研磨抛光以后用清水洗净，弹簧表面的划痕就没有了，提高了弹簧表面的光洁度。
但精密度高易缠绕的弹簧不宜用此法。
第二步给不锈钢弹簧上光：把光亮剂B放入有粗磨料的振动光饰机或六角滚筒内（弹簧与精磨料的体积比为1：3，光亮剂B的用量为弹簧重量的1%--2%左右，时间越长越亮）抛光后，取出用清水洗净晾干即可，这样不锈钢弹簧表面如镀镍一般光亮照人，永不褪色。
编辑本段不锈钢化学抛光化学抛光是不锈钢[3]常用的表面处理工艺，与电化学抛光工艺相比，其最大不锈钢抛光制品优点是不需要直流电源和特殊夹具，可以抛光形状复杂的零件，生产率很高。

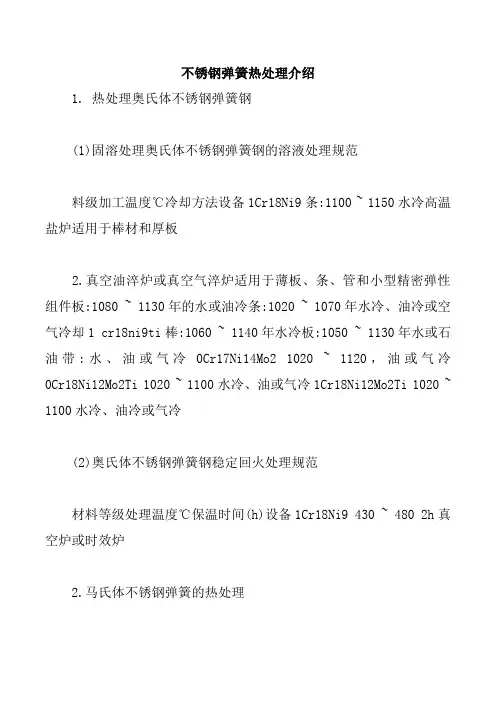

不锈钢弹簧热处理介绍1. 热处理奥氏体不锈钢弹簧钢(1)固溶处理奥氏体不锈钢弹簧钢的溶液处理规范料级加工温度℃冷却方法设备1Cr18Ni9条:1100 ~ 1150水冷高温盐炉适用于棒材和厚板2.真空油淬炉或真空气淬炉适用于薄板、条、管和小型精密弹性组件板:1080 ~ 1130年的水或油冷条:1020 ~ 1070年水冷、油冷或空气冷却1 cr18ni9ti棒:1060 ~ 1140年水冷板:1050 ~ 1130年水或石油带:水、油或气冷0Cr17Ni14Mo2 1020 ~ 1120，油或气冷0Cr18Ni12Mo2Ti 1020 ~ 1100水冷、油或气冷1Cr18Ni12Mo2Ti 1020 ~ 1100水冷、油冷或气冷(2)奥氏体不锈钢弹簧钢稳定回火处理规范材料等级处理温度℃保温时间(h)设备1Cr18Ni9 430 ~ 480 2h真空炉或时效炉2.马氏体不锈钢弹簧的热处理(1)马氏体不锈钢弹簧的初步热处理马氏体不锈钢属于马氏体相变强化钢和马氏体不锈钢。
材料等级不完全退火低温退火加热温度℃冷却介质布氏硬度压痕mm加热温度℃冷却介质布氏硬度压痕后2 cr13 870 - 900毫米与炉冷却到600°C,空气冷却≥4.4 730 ~ 780空气≥4.0 3 cr13≥4.2 730 ~ 780≥4.0 4 cr13≥4.0 730 ~ 780≥4.0 - 1 cr17ni2 670 ~ 690≥3.5(2)马氏体不锈钢弹簧钢的淬火和回火弹簧经马氏体不锈钢淬火回火后的最终热处理。
普通马氏体不锈钢弹簧的最终热处理工艺材料等级淬火及回火硬度(HRC)加热温度℃冷却介质加热温度℃冷却介质2 cr13 1000 ~ 1040年石油300 ~ 480空气3 cr13 1000 ~ 1040年石油300 ~ 480空气40 ~ 46 cr13mo 1020 ~ 1060年石油220 ~ 300空气46 ~ 50 4 cr13 1000 ~ 1050年石油320 ~ 450空气45 ~ 52 cr17ni2 1000 ~ 1020年石油340 ~ 360年的空气3.热处理沉淀硬化不锈钢弹簧钢析出硬化不锈钢是马氏体相变强化和析出析出强化相结合的综合强化，其基本热处理工艺为固溶处理和时效处理。
弹簧钢的热处理及性能影响弹簧钢的特点—弹簧主要在动载荷下工作,即在冲击、振动的条件下,或在交变应力作用下工作,利用弹性变形来吸收冲击能量,起缓冲作用。
由于弹簧经常承受振动和长期在享变应力作用下工作,主要是疲劳破坏,故弹簧钢必须具有高的弹性极限和高疲劳极限。
此外,还应有足够的韧性和塑性,以防止在冲击力作用下突然脆断。
在工艺性论方面,弹簧钢应具有较好的淬透性和低的过热、脱碳敏感性。
降低弹簧表面粗糙度能提高疲劳寿命。
为了获得所需的性能,弹簧钢必须具有较高的含碳量。
碳素弹簧钢的含碳量在0.6-0.9％之间,由于碳素弹簧钢的淬透性差,故只用于制造截面尺寸不超过10-15mm的弹簧。
对于截面尺寸较大的弹簧,必须采用合金弹簧钢。
合金弹簧钢碳含量在0.45-0.75％之间,加入的合金元素有Mn,Si ,W ,V ,Mo等。
它们的主要作用是提高淬透性和回火稳定性,强化铁素体和细化晶粒,有效地改善弹簧钢的力学性能,其中Cr ,W ,Mo还能提高钢的高温强度。
在热状态下成型的弹簧(直径或厚度一般在10mm以上)在冷状态下成型的弹簧(直径或厚度一般在10mm以下)热成型弹簧的热处理工艺--用这种方法成型弹簧多数是将热成型和热处理结合在一起进行的,而螺旋弹簧则大多数是在热成型后再进行热处理。
这种弹簧钢的热处理方式是淬火+中温回火,热处理后组织为回火托氏体。
这种组织的弹性极限和屈服极限高,并有一定的韧性。
冷成型弹簧的热处理工艺--对于用冷轧钢板、钢带或冷拉钢丝制成的弹簧,由于冷塑性变形使材料强化,己达到弹簧所要求的性能。
故弹簧成型后只需在250C左右范围内,保温30min左右的去应力处理,以消除冷成型弹簧的门应力,并使弹簧定型即可。
耐热弹簧钢的热处理--内燃机的气阀弹簧是在较高温度下工作,有的还存在腐蚀性气氛,因此必须选用特殊的弹簧钢和合适的热处理规范。
弹簧淬火时常见的缺陷及防止措施：(1)脱碳(降低使用寿命)--1、采用盐浴炉或拄制气氛加热炉加热。

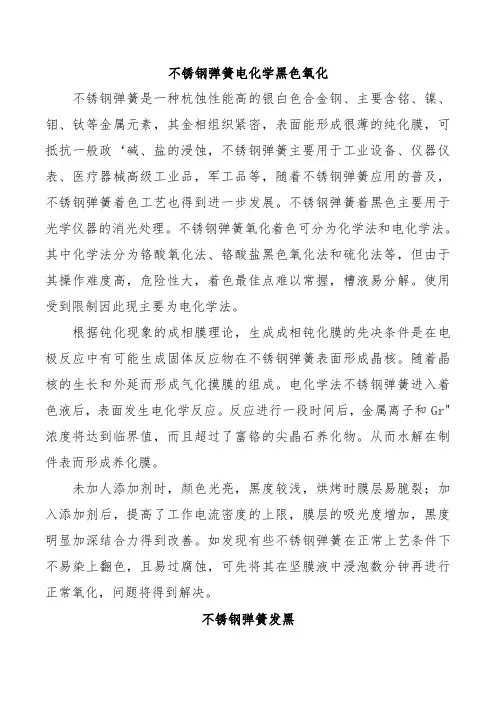

不锈钢弹簧电化学黑色氧化不锈钢弹簧是一种杭蚀性能高的银白色合金钢、主要含铭、镍、钼、钛等金属元素，其金相组织紧密，表面能形成很薄的纯化膜，可抵抗一般政‘碱、盐的浸蚀，不锈钢弹簧主要用于工业设备、仪器仪表、医疗器械高级工业品，军工品等，随着不锈钢弹簧应用的普及，不锈钢弹簧着色工艺也得到进一步发展。
不锈钢弹簧着黑色主要用于光学仪器的消光处理。
不锈钢弹簧氧化着色可分为化学法和电化学法。
其中化学法分为铬酸氧化法、铬酸盐黑色氧化法和硫化法等，但由于其操作难度高，危险性大，着色最佳点难以常握，槽液易分解。
使用受到限制因此现主要为电化学法。
根据钝化现象的成相膜理论，生成成相钝化膜的先决条件是在电极反应中有可能生成固体反应物在不锈钢弹簧表面形成晶核。
随着晶核的生长和外延而形成气化摸膜的组成。
电化学法不锈钢弹簧进入着色液后，表面发生电化学反应。
反应进行一段时间后，金属离子和Gr"浓度将达到临界值，而且超过了富铬的尖晶石养化物。
从而水解在制件表而形成养化膜。
未加人添加剂时，颜色光亮，黑度较浅，烘烤时膜层易脆裂；加入添加剂后，提高了工作电流密度的上限，膜层的吸光度增加，黑度明显加深结合力得到改善。
如发现有些不锈钢弹簧在正常上艺条件下不易染上翻色，且易过腐蚀，可先将其在坚膜液中浸泡数分钟再进行正常氧化，问题将得到解决。
不锈钢弹簧发黑在工业生产中，不锈钢弹簧发黑有两种表面处理方法：物理处理法和化学处理法。
不锈钢表面发黑是化学处理中常用的工艺。
原理：通过化学处理在金属表面产生一层氧化膜，通过氧化膜进行表面处理。
这种表面处理工艺利用金属表面在相应设备的力作用下产生一层氧化膜的原理，这种氧化膜可以将金属与外部环境隔离开来。
简单地说，表面发黑工艺是指利用金属表面产生的氧化膜实现相应的表面处理工艺的化学表面处理方法。
中文名称：发黑不锈钢其他名称：不锈钢黑色氧化物处理时间：10-15分钟盐雾时间：600-800小时温度：135-145度类别：化学表面处理常用方法第一类别：酸性着色法（1）熔融重铬酸盐法。
弹簧的热处理工艺(P103)弹簧的热处理工艺,主要是根据弹簧的品种和加工状态来制定的,概括起来可分为三种类型,第一种,凡是用经过强化处理的钢丝,如碳素弹簧钢丝,琴钢丝,, 油淬火回火弹簧钢丝和钢带一冷成形工艺制作的弹簧,形成后只需进行去应力退火处理第二种,凡是用经过固溶处理和冷拉强化的奥氏体不锈钢, 沉淀硬化的不锈钢钢丝, 钢带和铜镍合金材料以冷成形工艺制作的弹簧,成形后需进行时效硬化处理.第三种,凡是用热成型和以退火材料冷卷的弹簧，均需进行淬火回火处理。
1.1弹簧的淬火和回火1弹簧的淬火淬火就是把钢加热到临界温度ＡC3或AC1以上保温一定时间，使其奥氏体化，再以大于临界了冷却速度急剧了冷却，从而获得马氏体组织的热处理方法。
对于一般热卷螺旋的弹簧，热弯板簧以及热冲压的蝶形弹簧，最好是在热成之后，利用其余热立即淬火。
这样可以省去一次加热，减少弹簧的氧化脱碳程度，既经济又改善了弹簧的表面质量。
例如60Si2MnA钢板弹簧目前采用的热处理工艺是在900—925℃弯片之后，在850—880℃入油淬火。
若受条件限制，也可在成形之后重新加热淬火。
冷成形的弹簧剩余应力较大，在淬火加热时，由于剩余应力的释放，变形较大。
为了保证弹簧尺寸精度，可在淬火之前加一次去应力退火处理,这样可以减轻淬火加热变形程度.弹簧的淬火温度可根据弹簧材料的临界温度而定.淬火后弹簧材料的金相组织中,应无自由铁素体和渗碳体,以免导致不均匀变形或疲劳强度的下降.淬火加热时,应尽量防止氧化和脱碳.为了保证弹簧的质量,在弹簧钢材的技术标准和各种金属弹簧的制造与验收技术条件中,对脱碳层的深度都有明确规定.目前,大型弹簧成形加热和淬火加热,多采用火焰炉或电炉.为了防止或减轻表面氧化和脱碳,得到较高的表面质量,最好采用可控制气氛的加热炉,或使炉中气氛略带还原性,并采用高温快速加热的方法,对中小弹簧,可用脱氧良好的盐浴炉进行淬火加热.弹簧淬火宜在油中冷却,以避免变形和开裂.用尺寸较大的碳钢材料制造的弹簧,当要求不高时,可用水冷.为了减小变形量,除了采用正确的加热和冷却方法外,有时还采用专用淬火夹具进行成形淬火,例如板簧在弯板机上淬火,中,小型螺旋弹簧装在心轴上或专用夹具上进行加热和冷却.2.弹簧的等温淬火主要应用在要求热处理变形小和希望获得良好的塑性和韧性的情况.等温淬火就是将弹簧加热到钢种的淬火温度,保温一定时间,以获得均匀的奥氏体组织,然后淬入Ms点以上20—50℃的熔盐中,等温足够的时间,使过冷奥氏体基本上完全转变成贝氏体组织,再将弹簧取出,在空气中冷却.这种处理比普通淬火,回火处理的材料具有更高的延展性和韧性,而且弹簧极少变形或开裂.如果在等温淬火后再加一次略高于等温淬火温度的回火,则弹性极限和冲击韧性还能有所提高,而强度并没有大的变化.等温淬火时,盐浴的温度是根据弹簧所要求的力学性能决定的,必须严格控制.通常是稍高于该钢种的Ms点,获得下贝氏体组织.如温度偏高,得上贝氏体组织,其硬度较前者低;如温度过低,虽能提高弹性极限,但塑性,韧性较差,以致失去等温淬火的优越性.弹簧的等温淬火规范,即等温淬火温度和等温淬火保温时间,必须按照该钢号的等温转变曲线图确定.表4-1为几种常用弹簧钢丝的等温淬火规范.2.弹簧的回火将淬火后的弹簧重新加热到低于Ac1的某一选定温度,并保温一定时间,然后以适宜的冷却速度冷却的工艺方法,叫做回火.回火的目的是:获得所需要的力学性能,稳定弹簧的组织和尺寸以及消除内应力.表4-1 几种常用弹簧钢的等温淬火规范表1-8 美国弹簧标准名称和标准号(P20)。
弹簧脆性及热处理的控制措施
1、弹簧片脆性
脆性是簧片常见缺陷之一，可以分为热处理脆性和镀锌后氢脆2种。
显微发现氢脆的断口有沿晶、韧窝、二次裂纹等，在断裂面上还可以观察到发纹和氢微孔。
1）热处理脆性
弹簧钢具有热敏感性和回火脆性倾向，而其回火温度常正好处于第一类回火脆性和第二类回火脆性结合处，如果不能及时回火、保温和冷却，就会使簧片产生脆性。
解决措施：控制回火温度，及时进行回火、保温和冷却。
2）氢脆
热镀锌后容易导致簧片脆性增加，这是因为镀锌前，必须进行酸洗以去除氧化皮，会导致一部分氢渗入到镀层和基体金属中，削弱了晶界上金属晶体原子间的结合力并产生内应力，使簧片变脆。
解决措施：控制酸洗时间和温度，规范镀锌工艺流程，且镀锌后，在180℃温度下保温数小时再进行除氢工艺，这样就可以减少簧片的镀层和组织的脆性。
2、热处理裂纹
热处理一般造成簧片裂纹缺陷的几率较小，若产生裂纹，其
原因为：热处理工艺不当、工装未调试妥当、操作人员失误等。
热处理工艺不当是指簧片加热温度过高、保温时间过长，使得簧片组织中的奥氏体晶粒粗化，淬火后马氏体针粗大，导致簧片内应力与脆性增大，从而形成热处理裂纹。
解决措施：采用网带炉处理簧片，控制加热温度为790℃，控制好保温时间，直接油淬，清洗后及时回火，则可有效地解决簧片产生的热处理裂纹缺陷。
弹簧钢的热处理及性能影响弹簧钢的特点—弹簧主要在动载荷下工作,即在冲击、振动的条件下,或在交变应力作用下工作,利用弹性变形来吸收冲击能量,起缓冲作用。
由于弹簧经常承受振动和长期在享变应力作用下工作,主要是疲劳破坏,故弹簧钢必须具有高的弹性极限和高疲劳极限。
此外,还应有足够的韧性和塑性,以防止在冲击力作用下突然脆断。
在工艺性论方面,弹簧钢应具有较好的淬透性和低的过热、脱碳敏感性。
降低弹簧表面粗糙度能提高疲劳寿命。
为了获得所需的性能,弹簧钢必须具有较高的含碳量。
碳素弹簧钢的含碳量在0.6-0.9％之间,由于碳素弹簧钢的淬透性差,故只用于制造截面尺寸不超过10-15mm的弹簧。
对于截面尺寸较大的弹簧,必须采用合金弹簧钢。
合金弹簧钢碳含量在0.45-0.75％之间,加入的合金元素有Mn,Si ,W ,V ,Mo等。
它们的主要作用是提高淬透性和回火稳定性,强化铁素体和细化晶粒,有效地改善弹簧钢的力学性能,其中Cr ,W ,Mo还能提高钢的高温强度。
在热状态下成型的弹簧(直径或厚度一般在10mm以上)在冷状态下成型的弹簧(直径或厚度一般在10mm以下)热成型弹簧的热处理工艺--用这种方法成型弹簧多数是将热成型和热处理结合在一起进行的,而螺旋弹簧则大多数是在热成型后再进行热处理。
这种弹簧钢的热处理方式是淬火+中温回火,热处理后组织为回火托氏体。
这种组织的弹性极限和屈服极限高,并有一定的韧性。
冷成型弹簧的热处理工艺--对于用冷轧钢板、钢带或冷拉钢丝制成的弹簧,由于冷塑性变形使材料强化,己达到弹簧所要求的性能。
故弹簧成型后只需在250C左右范围内,保温30min左右的去应力处理,以消除冷成型弹簧的门应力,并使弹簧定型即可。
耐热弹簧钢的热处理--内燃机的气阀弹簧是在较高温度下工作,有的还存在腐蚀性气氛,因此必须选用特殊的弹簧钢和合适的热处理规范。
弹簧淬火时常见的缺陷及防止措施：(1)脱碳(降低使用寿命)--1、采用盐浴炉或拄制气氛加热炉加热。
弹簧和紧固件的热处理主要涉及以下步骤：
1.淬火：这一步涉及将金属加热到其熔点以上，然后迅速冷却，
以增强其硬度和强度。
对于弹簧和紧固件，淬火通常涉及将其
加热到特定的温度，然后在淬火介质中快速冷却。
2.回火：淬火后的金属通常会进行回火处理，以稳定其组织结构
并消除内应力。
回火通常在较低的温度下进行，持续时间因金
属和所需的特性而异。
3.表面处理：这可能包括喷丸、镀层或化学处理，以提高弹簧和
紧固件的耐腐蚀性和耐磨性。
4.质量检测：热处理后，弹簧和紧固件应进行质量检测，以确保
其满足规定的规格和性能要求。
请注意，热处理的详细步骤和条件可能因不同的金属类型、合金成分、零件规格和应用要求而有所不同。
因此，具体的热处理工艺应根据制造商的指南和规格进行定制。
在进行热处理之前，应咨询材料科学家或工程师，以确保安全有效地处理弹簧和紧固件。
不锈钢弹簧材料不锈钢弹簧材料是一种广泛应用于机械设备、汽车、航空航天等领域的重要材料。
它具有优异的耐腐蚀性能、高强度、良好的弹性和疲劳寿命长等特点，因而备受青睐。
本文将就不锈钢弹簧材料的特性、应用领域和制造工艺等方面进行介绍。
首先，不锈钢弹簧材料具有优异的耐腐蚀性能。
由于不锈钢中含有铬元素，能够形成一层致密的氧化膜，有效地阻止了金属表面的进一步氧化，从而具有很好的抗腐蚀性能。
这使得不锈钢弹簧材料在潮湿、腐蚀性环境中依然能保持良好的性能，延长了其使用寿命。
其次，不锈钢弹簧材料具有高强度和良好的弹性。
不锈钢弹簧材料经过特殊的热处理工艺，能够获得较高的强度，并且具有良好的弹性，能够在受力后迅速恢复原状。
这使得不锈钢弹簧材料在机械设备、汽车等领域中得到广泛应用，能够满足复杂的工作条件下的使用要求。
此外，不锈钢弹簧材料具有较长的疲劳寿命。
在实际工作中，弹簧材料需要经受多次的循环载荷，因此其疲劳寿命是一个重要的指标。
不锈钢弹簧材料由于其良好的弹性和高强度，能够保持较长的疲劳寿命，能够满足长时间、高频率的使用要求。
不锈钢弹簧材料的应用领域非常广泛，主要包括机械设备、汽车、航空航天等领域。
在机械设备中，不锈钢弹簧材料常用于各种弹簧元件、密封件等，能够保证设备的正常运行。
在汽车领域，不锈钢弹簧材料常用于悬挂系统、传动系统等部件，能够提高汽车的安全性和舒适性。
在航空航天领域，不锈钢弹簧材料则常用于飞机发动机、起落架等部件，能够满足高温、高压、腐蚀等严苛的工作环境要求。
不锈钢弹簧材料的制造工艺主要包括材料选取、热处理、表面处理等环节。
在材料选取方面，需要选择具有良好弹性和高强度的不锈钢材料，如301、304、316等。
在热处理方面，需要进行退火、固溶处理等工艺，以获得良好的弹性和强度。
在表面处理方面，可以采用喷丸、抛光等工艺，提高材料的表面光洁度和耐腐蚀性能。
综上所述，不锈钢弹簧材料具有优异的耐腐蚀性能、高强度、良好的弹性和较长的疲劳寿命，广泛应用于机械设备、汽车、航空航天等领域。
304弹簧的热处理一、引言304弹簧作为一种常见的不锈钢弹簧，因其良好的耐腐蚀性能在各个领域得到广泛应用。
为了提高304弹簧的性能，热处理成为了必不可少的一环。
本文将详细介绍304弹簧的热处理过程，以及热处理对弹簧性能的影响。
二、304弹簧的热处理原理1.退火处理：退火处理是将304弹簧加热到一定的温度，然后缓慢冷却至室温。
退火处理可以消除内应力，提高弹簧的韧性，使其更容易塑性变形。
2.回火处理：回火处理是在退火处理后，将304弹簧重新加热到一定的温度，并保持一段时间，然后冷却至室温。
回火处理可以提高弹簧的强度，同时保持一定的韧性。
3.调质处理：调质处理是将304弹簧先进行淬火处理，使其具有高硬度和高强度，然后进行高温回火处理，以提高弹簧的韧性和耐磨性。
三、热处理工艺参数的选择1.温度：热处理温度的选择至关重要，不同的温度会导致不同的组织形态。
通常，退火处理的温度在800-900℃左右，回火处理的温度在500-600℃左右，调质处理的温度在400-500℃左右。
2.时间：热处理时间也会影响弹簧的性能。
时间过短，无法达到预期的处理效果；时间过长，可能导致弹簧变形或损坏。
通常，退火处理时间为1-2小时，回火处理时间为0.5-1小时，调质处理时间为1-2小时。
3.介质：热处理过程中，介质的选择也对弹簧的性能有一定影响。
常用的介质有空气、水、油等。
空气介质适用于退火和回火处理，水介质适用于快速冷却，油介质适用于缓慢冷却。
四、热处理对304弹簧性能的影响1.硬度：经过热处理后，304弹簧的硬度会有所提高，这有利于提高弹簧的耐磨性和抗疲劳性能。
2.强度：热处理可以提高304弹簧的强度，使其在承受较大载荷时不易断裂。
3.韧性：通过适当的热处理，304弹簧的韧性得到提高，使其在遇到冲击或弯曲时不易断裂。
五、热处理过程中的注意事项1.防止氧化和脱碳：在高温热处理过程中，应采取措施防止弹簧表面氧化和脱碳，以保证弹簧的表面质量。
不锈钢弹簧回火温度和时间《不锈钢弹簧回火温度，你了解吗？》嘿，朋友们！今天咱们来聊聊不锈钢弹簧回火温度。
你知道吗，这回火温度可重要啦！就好比我们做饭炒菜，火候掌握不好，菜就不好吃。
不锈钢弹簧也是一样，如果回火温度不对，那弹簧的性能可就大打折扣啦。
比如说，要是回火温度太低，弹簧可能就不够坚韧，用不了多久就变形啦。
我就听说过一个工厂，因为没控制好回火温度，生产出来的弹簧用在机器上，没几天就出问题了，结果耽误了生产，损失可不小呢！所以啊，要想让不锈钢弹簧质量好，就得把回火温度控制得恰到好处。
这可需要技术和经验，马虎不得！《说说不锈钢弹簧回火温度那些事儿》朋友们，今天咱们唠唠不锈钢弹簧回火温度。
这不锈钢弹簧回火温度啊，就像是给弹簧做了一次“保养”。
温度合适了，弹簧就能变得更耐用，更有弹性。
我给大家举个例子，有个师傅做不锈钢弹簧，一开始总是掌握不好回火温度。
不是温度高了，弹簧变得太软；就是温度低了，弹簧太脆容易断。
后来他经过多次尝试和学习，终于找到了合适的回火温度，做出的弹簧质量那叫一个好！所以说啊，了解和掌握好不锈钢弹簧回火温度，真的很关键。
《不锈钢弹簧回火温度，你真的懂吗？》各位，咱们今天来谈谈不锈钢弹簧回火温度。
这回火温度可不像我们平常猜谜语那么简单，猜错了大不了一笑而过。
要是搞错了不锈钢弹簧的回火温度，那麻烦可就大了。
就像我认识的一个朋友，他们工厂生产不锈钢弹簧时，因为回火温度没弄对，结果一大批弹簧都不合格，卖不出去，亏了好多钱。
所以啊，对于不锈钢弹簧回火温度，咱们可不能掉以轻心，得认真对待。
《不锈钢弹簧回火温度，决定质量的关键》大伙们，今天来聊聊不锈钢弹簧回火温度。
这不锈钢弹簧的质量好不好，很大程度上就取决于回火温度。
比如说，有两个工厂生产同样的不锈钢弹簧，一个工厂严格控制回火温度，做出来的弹簧又耐用又有弹性；另一个工厂不重视回火温度，做出来的弹簧没用多久就出问题了。
《关于不锈钢弹簧回火温度的重要性》朋友们，今天咱们讲讲不锈钢弹簧回火温度。
不锈钢弹簧热处理锈钢材料弹簧的热处理
发布时间：2009-10-26 14:06:35 点击次数：159次
1.奥氏体不锈弹簧钢的热处理
(1)固溶处理
奥氏体不锈弹簧钢固溶处理规范
(2)稳定回火处理
2.马氏体不锈弹簧钢的热处理
(1)马氏体不锈弹簧钢的预备热处理马氏体不锈弹簧钢属于马氏体相变强化钢
(2)马氏体不锈弹簧钢的淬火、回火处理
马氏体不锈弹簧钢制成弹簧后的最终热处理是淬火、回火。
常用马氏体不锈弹簧钢的最终热处理工艺
3.沉淀硬化不锈弹簧钢热处理
沉淀硬化不锈弹簧钢是通过马氏体相变强化和沉淀析出强化两者综合强化的，所以基本热处理工艺为固溶处理和时效处理。
对于半奥氏体育型钢，固溶处理后室温得到不稳定的奥氏体，没有完成马氏体转变，没有充分强化，因此在固溶处理和时效处理之间，增加一个调整处理，使得不稳定奥氏体转变为马氏体。
常用调正处理有调节处理(T处理)、冷处理(R处理)、塑性处理(C处理)三种方法。
常用沉淀硬化不锈弹簧钢热处理工艺
补充：1.1.1-②消应力回火温度对弹簧力学性能的影响
消应力回火温度对各种材料弹簧力学性能的影响是客观存在的。
可以以不同的回火温度对碳素弹簧钢丝、油淬火回火钢丝和1Cr18Ni9弹簧材料力学性能的影响加以说明。
见表3、4.、5(上一篇将表5列立成了表3)，也可以根据对弹簧的特殊性能要求来确定相应的回火温度。
回火温度对碳素弹簧钢丝材料弹簧的力学性能的影响
回火温度对油淬火回火钢丝材料弹簧的力学性能的影响
回火温度对1Cr18Ni9对弹簧力学性能的影响
（来源：互联网）。
