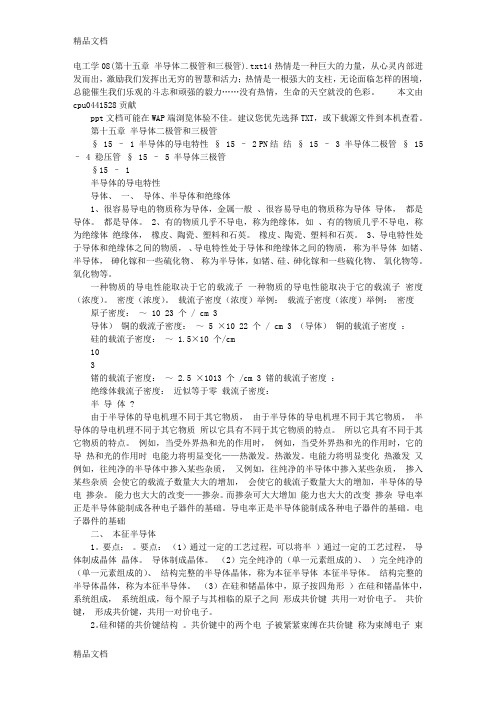

电工学08(第十五章半导体二极管和三极管).txt14热情是一种巨大的力量，从心灵内部迸发而出，激励我们发挥出无穷的智慧和活力；热情是一根强大的支柱，无论面临怎样的困境，总能催生我们乐观的斗志和顽强的毅力……没有热情，生命的天空就没的色彩。
本文由cpu0441528贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。

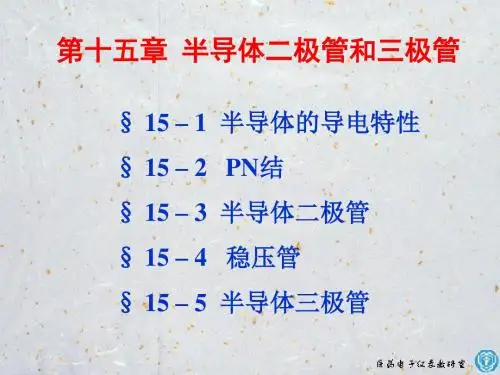

第十五章半导体二极管和三极管§ 15 – 1 半导体的导电特性§ 15 – 2 PN结结§ 15 – 3 半导体二极管§ 15 – 4 稳压管§ 15 – 5 半导体三极管§15 – 1半导体的导电特性导体、一、导体、半导体和绝缘体1、很容易导电的物质称为导体，金属一般、很容易导电的物质称为导体导体，都是导体。
都是导体。
2、有的物质几乎不导电，称为绝缘体，如、有的物质几乎不导电，称为绝缘体绝缘体，橡皮、陶瓷、塑料和石英。
橡皮、陶瓷、塑料和石英。
3、导电特性处于导体和绝缘体之间的物质，、导电特性处于导体和绝缘体之间的物质，称为半导体如锗、半导体，砷化镓和一些硫化物、称为半导体，如锗、硅、砷化镓和一些硫化物、氧化物等。
氧化物等。
一种物质的导电性能取决于它的载流子一种物质的导电性能取决于它的载流子密度（浓度）。
密度（浓度）。
载流子密度（浓度）举例：载流子密度（浓度）举例：密度原子密度：～ 10 23 个 / cm 3导体）铜的载流子密度：～ 5 ×10 22 个 / cm 3 （导体）铜的载流子密度：硅的载流子密度：～ 1.5×10 个/cm103锗的载流子密度：～ 2.5 ×1013 个 /cm 3 锗的载流子密度：绝缘体载流子密度：近似等于零载流子密度：半导体 ?由于半导体的导电机理不同于其它物质，由于半导体的导电机理不同于其它物质，半导体的导电机理不同于其它物质所以它具有不同于其它物质的特点。
电工学教案半导体二极管和三极管一、教学目标1.了解半导体二极管和三极管的基本结构和工作原理；2.掌握常见半导体二极管和三极管的特性参数；3.能够分析和解决与半导体二极管和三极管相关的电路问题；4.培养学生的动手实践和创新能力。
二、教学内容1.半导体二极管的基本结构和工作原理；2.常见半导体二极管的特性参数和应用；3.三极管的基本结构和工作原理；4.常见三极管的特性参数和应用。
三、教学过程1.导入引入通过介绍电子元器件中的两种重要器件，半导体二极管和三极管，引发学生对相关知识的探究和学习兴趣。
2.课堂讲解2.1半导体二极管2.1.1基本结构和工作原理详细介绍半导体二极管的基本结构，包括P-N结和其注入。
详细介绍半导体二极管的工作原理，包括正向偏置和反向偏置。
2.1.2特性参数和应用介绍半导体二极管的特性参数，包括导通压降、最大反向电压和最大正向电流等。
介绍半导体二极管的应用，包括整流、波形修整等。
2.2三极管2.2.1基本结构和工作原理详细介绍三极管的基本结构，包括三个区域的P-N结和掺杂工艺。
详细介绍三极管的工作原理，包括共发射极、共集电极和共基极的基本工作模式。
2.2.2特性参数和应用介绍三极管的特性参数，包括放大系数、最大耗散功率和最大反向电压等。
介绍三极管的应用，包括放大、开关等。
3.实验演示通过实验演示，让学生亲自搭建电路，观察和验证半导体二极管和三极管的工作原理和特性。
4.小结反思对课堂内容进行总结和归纳，强化学生对半导体二极管和三极管的理解。
四、教学方法1.讲授结合实践通过讲解和实验结合，加深学生对半导体二极管和三极管相关知识的理解和应用能力。
2.探究式学习鼓励学生积极参与课堂互动，提出问题、讨论问题，培养学生的创新思维和解决问题的能力。
五、教学评估1.课堂小测验设置课堂小测验以检测学生对知识的掌握程度。
2.实验报告要求学生根据实验结果和分析写实验报告，评估学生对半导体二极管和三极管的实际操作和分析能力。

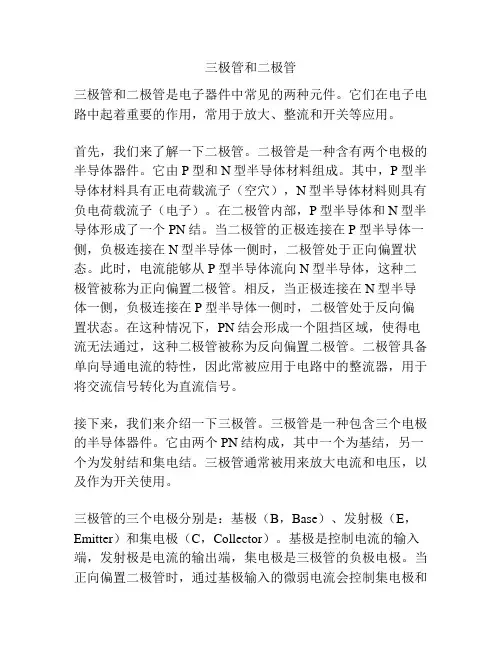

三极管和二极管三极管和二极管是电子器件中常见的两种元件。
它们在电子电路中起着重要的作用，常用于放大、整流和开关等应用。
首先，我们来了解一下二极管。
二极管是一种含有两个电极的半导体器件。
它由P型和N型半导体材料组成。
其中，P型半导体材料具有正电荷载流子（空穴），N型半导体材料则具有负电荷载流子（电子）。
在二极管内部，P型半导体和N型半导体形成了一个PN结。
当二极管的正极连接在P型半导体一侧，负极连接在N型半导体一侧时，二极管处于正向偏置状态。
此时，电流能够从P型半导体流向N型半导体，这种二极管被称为正向偏置二极管。
相反，当正极连接在N型半导体一侧，负极连接在P型半导体一侧时，二极管处于反向偏置状态。
在这种情况下，PN结会形成一个阻挡区域，使得电流无法通过，这种二极管被称为反向偏置二极管。
二极管具备单向导通电流的特性，因此常被应用于电路中的整流器，用于将交流信号转化为直流信号。
接下来，我们来介绍一下三极管。
三极管是一种包含三个电极的半导体器件。
它由两个PN结构成，其中一个为基结，另一个为发射结和集电结。
三极管通常被用来放大电流和电压，以及作为开关使用。
三极管的三个电极分别是：基极（B，Base）、发射极（E，Emitter）和集电极（C，Collector）。
基极是控制电流的输入端，发射极是电流的输出端，集电极是三极管的负极电极。
当正向偏置二极管时，通过基极输入的微弱电流会控制集电极和发射极之间的电流放大倍数。
当输入的基极电流稍微增大时，输出的发射极电流也会相应增大，从而起到放大电流的作用。
这使得三极管成为电子放大器的重要组件。
同时，三极管也可作为开关使用。
当基极处于截止状态时，集电极和发射极之间的电流几乎为零，此时三极管处于关断状态；当基极处于导通状态时，集电极和发射极之间的电流将大幅度增大，此时三极管处于导通状态。
这使得三极管具备了控制电路中电流通断的功能。
总结起来，二极管和三极管是两种不可或缺的半导体器件。
