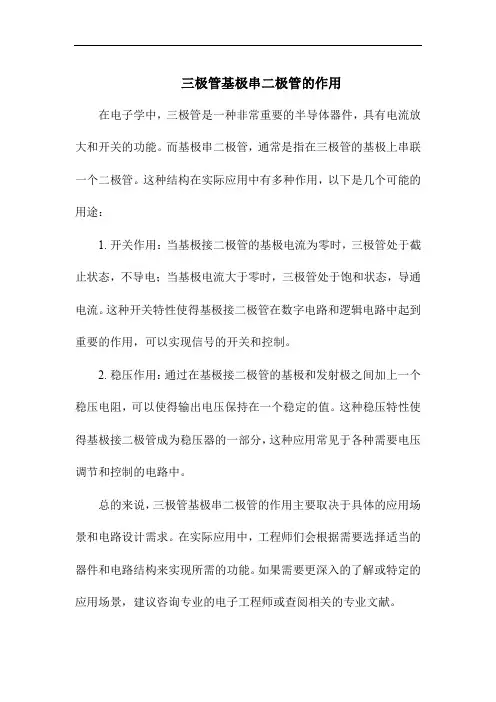

三极管基极串二极管的作用
在电子学中，三极管是一种非常重要的半导体器件，具有电流放大和开关的功能。

而基极串二极管，通常是指在三极管的基极上串联一个二极管。

这种结构在实际应用中有多种作用，以下是几个可能的用途：
1.开关作用：当基极接二极管的基极电流为零时，三极管处于截止状态，不导电；当基极电流大于零时，三极管处于饱和状态，导通电流。

这种开关特性使得基极接二极管在数字电路和逻辑电路中起到重要的作用，可以实现信号的开关和控制。

2.稳压作用：通过在基极接二极管的基极和发射极之间加上一个稳压电阻，可以使得输出电压保持在一个稳定的值。

这种稳压特性使得基极接二极管成为稳压器的一部分，这种应用常见于各种需要电压调节和控制的电路中。

总的来说，三极管基极串二极管的作用主要取决于具体的应用场景和电路设计需求。

在实际应用中，工程师们会根据需要选择适当的器件和电路结构来实现所需的功能。

如果需要更深入的了解或特定的应用场景，建议咨询专业的电子工程师或查阅相关的专业文献。

二极管和三极管的导通条件二极管和三极管是电子元器件中常见的两种器件，它们在电路中起着重要的作用。

在了解二极管和三极管的导通条件之前，我们先来了解一下它们的基本结构和工作原理。

1. 二极管的导通条件二极管是一种只能允许电流在一个方向上通过的器件。

它由P型半导体和N型半导体组成，中间有一个P-N结。

当P端的电压高于N 端时，二极管处于正向偏置状态，此时二极管导通。

反之，当P端的电压低于N端时，二极管处于反向偏置状态，此时二极管截止。

具体来说，二极管的导通条件是：当正向电压大于二极管的正向压降（一般为0.6-0.7V）时，二极管导通。

这是因为当正向电压作用于二极管时，会使得P端的空穴和N端的电子向P-N结扩散，形成电流。

2. 三极管的导通条件三极管是一种具有放大功能的电子元器件，它由三个掺杂不同的半导体构成，分别是发射极（Emitter）、基极（Base）和集电极（Collector）。

三极管具有两个PN结，即发射结和集电结。

三极管的导通条件是：当基极与发射极之间的电压大于0.6-0.7V，并且发射极与集电极之间的电压大于0.2-0.3V时，三极管处于导通状态。

这是因为当基极电压大于0.6-0.7V时，会将电子注入到基区，形成电流。

而当发射极与集电极之间的电压大于0.2-0.3V时，该电流会被放大并输出到集电极。

3. 二极管和三极管的应用二极管和三极管广泛应用于各种电子设备和电路中。

二极管常用于整流电路中，用于将交流电转换为直流电。

此外，二极管还可用于电压限制、电压调节等电路中。

而三极管则常用于放大电路和开关电路中。

在放大电路中，三极管可以将微弱的信号放大成较大的信号，以便驱动负载。

在开关电路中，三极管可以控制电流的通断，实现开关的功能。

总结：二极管和三极管的导通条件分别是：二极管的导通条件是正向电压大于正向压降；三极管的导通条件是基极与发射极之间的电压大于0.6-0.7V，并且发射极与集电极之间的电压大于0.2-0.3V。

常用二极管三极管参数大全一、常用二极管参数1.直流正向电压降（Vf）：指二极管正向导通时的电压降，也称为前向压降，一般常用的正向电压降为0.6V或0.7V。

2. 最大正向电流（Ifmax）：表示二极管正向工作时的最大电流，超过该电流可能会损坏二极管。

3. 最大反向电压（Vrmax）：指二极管反向工作时最大允许的电压，超过该电压可能会导致二极管击穿。

4. 最大反向电流（Irmax）：表示二极管反向工作时的最大允许电流，超过该电流可能会损坏二极管。

5. 最大耗散功率（Pdmax）：表示二极管能够承受的最大功率，超过该功率可能会导致二极管过热损坏。

6.负温度系数（TK）：指二极管在正向工作时，正向电流随温度升高而减小的程度，一般单位为%/℃。

7. 正向电导（Gon）：指二极管正向工作时的导通电导，一般单位为S（西门子）或mA/V。

8.反向电容（Cj）：指二极管反向偏置条件下的电容，一般单位为pF（皮法）。

9. 反向延迟时间（trr）：指二极管正向导通结束到反向电流消失的时间。

10.导通角（θF）：指二极管在正向导通状态下的导电角，即Ⅲ象限导通角。

二、常用三极管参数1. 最大漏极源极电压（Vceo）：表示三极管漏极与源极之间的最大电压，超过该电压可能会导致击穿。

2. 最大集电极电流（Icmax）：表示三极管集电极最大允许的电流，超过该电流可能会损坏三极管。

3. 最大发射极电流（Iemax）：表示三极管发射极最大允许的电流，超过该电流可能会损坏三极管。

4. 最大功率（Pmax）：表示三极管能够承受的最大功率，超过该功率可能会导致三极管过热损坏。

5. 最大反向电压（Vrmax）：指三极管反向工作时最大允许的电压，超过该电压可能会导致击穿。

6. 最大反向电流（Irmax）：表示三极管反向工作时的最大允许电流，超过该电流可能会损坏三极管。

7. 输入电容（Cin）：指三极管输入端的电容，一般单位为pF（皮法）。

8. 输出电容（Cout）：指三极管输出端的电容，一般单位为pF（皮法）。

二极管和三极管工作原理二极管和三极管是我们常见的电子器件，也是电子工程学习的基础。

它们的工作原理十分简单，但又具有一定的神奇之处。

本文将会详细介绍二极管和三极管的工作原理。

一、二极管的工作原理1.材料的类型二极管主要由P型半导体和N型半导体材料构成。

P型材料掺杂了具有正电荷的杂原子，N型材料则掺杂了具有负电荷的杂原子。

2.载流子的扩散二极管两端分别连接P型材料和N型材料，这时，电子就会从N型材料中向P型材料中扩散，同时，空穴也从P型材料中向N型材料中扩散。

由于P型材料中充分掺杂了杂原子，因此空穴非常多，电子相对较少；而N型材料中掺杂的是负电荷杂原子，因此电子非常多，空穴相对较少。

这样，空穴和电子的扩散速度是不同的，导致了两边的电荷不平衡，形成了正负两极。

3.正向和反向偏置当二极管的正极向P型材料连接，负极向N型材料连接时，这就是正向偏置。

在这种情况下，电子和空穴可以更加自由地流动，形成了一个低电阻通路，电流可以通过二极管。

而当二极管的正极与N型材料连接，负极与P型材料连接时，这就是反向偏置。

在这种情况下，P型材料的电子和N型材料的空穴被迫移向中间的P-N结，形成一个高电阻区域，电流无法通过二极管。

二、三极管的工作原理1.结构三极管由三个掺杂不同型号的半导体材料构成，分别是负偏控制区域，正偏控制区域和输出区域。

其中负偏控制区域和输出区域都是N 型材料，而正偏控制区域是P型材料。

2.正向和反向偏置在正向偏置状态下，正偏控制区域的P型材料中注入电子，因此电子流向N型材料的输电区域。

同时，P型材料中的空穴流向基极，经过集电极扩散到输出区域的N型材料中。

这样就形成了从输出区域N 型材料中的电子，向依次进入正偏控制区域P型材料中的基极，再到达负偏区域N型材料中的电流路径，从而放大电流的效果。

而在反向偏置状态下，所有区域中的电子都被迫向正偏控制区域的P型材料中移动，抵消空穴电荷。

这样就形成了一条阻止电流流过集电极的高阻抗路径，从而避免了电路被破坏。

二极管三极管区别一、根本区别二极管与三极管的根本区别在于：二极管有两个脚，三极管三个脚，三极管有电流放大作用（即，基极电流对集电极电流的控制作用。

）二极管没有放大作用，它具有单向导电的特性。

放大：是基极电流对集电极电流的控制作用，表现为：基极的电流变化，反映在集电极就是一个成比例（集电极电流=基极电流乘以三极管的放大倍数）的电流变化。

放大的实质是通过三极管的电流控制功能，从电源获取能量，将基极输入的模拟量放大输出在集电极负载上（电流的变化，在负载上又表现为电压的变化）。

所以，实际放大的是基极输入的模拟量。

二、工作原理的区别二极管是一种具有单向导电的二端器件，有电子二极管和晶体二极管之分，电子二极管现以很少见到，比较常见和常用的多是晶体二极管。

二极管的单向导电特性，几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常[1]广泛。

三极管的工作原理三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。

但是集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。

IC 的变化量与IB变化量之比叫做三极管的放大倍数β（β=ΔIC/ΔIB, Δ表示变化量。

），三极管的放大倍数β一般在几十到几百倍。

三极管在放大信号时，首先要进入导通状态，即要先建立合适的静态工作点，也叫建立偏置 ,否则会放大失真。

二级管主要就是单向导电性，三极管主要是电压，电流的放大。

三、种类区别晶体管：最常用的有三极管和二极管两种。

三极管以符号BG（旧）或（T）表示，二极管以D表示。

二极管三极管主要参数
二极管参数：
1.额定电流：额定电流是指二极管可以承受的最大电流流量，一般二极管的额定电流有6mA、1mA、500μA、100μA以及1μA等；
2.最大耗散功率：最大耗散功率是指二极管在额定电压下最大可以耗散的功率；
3.集电极和发射极漏电流：不同的二极管集射极的漏电流不同，一般有2mA/1mA/500μA/100μA/1μA等；
4.阈值电压、切断电压：阈值电压是指二极管的前向电压，一般有0.3V/0.55V/0.65V/0.7V/0.75V等；切断电压是指二极管的反向电压，一般有5V/6V/7V/8V/10V/12V等；
5.上升沿时间和下降沿时间：上升沿时间是指二极管从低电压到高电压的时间，一般有2ns/4ns/8ns/10ns等；下降沿时间是指二极管从高电压到低电压的时间，一般有2ns/3ns/4ns/5ns/7ns等；
6.截止电压：截止电压是指二极管的前向电压达到一定的电压，二极管的结构发生变化，从而限制电流流过的电压，一般有
0.7V/1V/3V/4V/5V/6V等；
7.正向电容：正向电容是指二极管的输入端电容，一般有
100pF/250pF/500pF/750pF/1000pF/1500pF/2000pF等；
三极管参数：
1.额定电流：额定电流是指三极管可以承受的最大电流流量，一般三极管的额定电流有3mA/2mA/1mA/500μA/200μA等；
2.最大耗散功率：最大耗散功率是指三极管在额定电压下。

二极管和三极管的形成机理和工作原理二极管（Diode）是一种非线性电子元件。

它有两个电极，即正极（P 型）和负极（N型）。

结构上，P型材料有过剩的空穴而N型材料有过剩的自由电子。

这两种类型的材料在接触的区域形成一个PN结。

PN结在二极管中起到了关键作用。

形成机理：形成PN结的过程涉及半导体物理学中的杂质掺杂和结构设计。

杂质掺杂是将少量的杂质（掺杂剂）引入到半导体材料中。

在制造P型半导体时，将元素如硼（B）、镁（Mg）等加入到硅（Si）材料中。

在制造N型半导体时，将元素如磷（P）、砷（As）等加入到硅材料中。

杂质的加入会改变半导体材料的电子结构，形成P型和N型半导体。

当将P型和N型半导体材料连接在一起时，形成PN结。

在PN结区域，P型半导体中的空穴和N型半导体中的自由电子互相扩散。

当空穴和自由电子相遇时，它们会发生复合。

这会在PN结区域形成一个较窄的无载流子（少数载流子）区域，也被称为耗尽区。

在这个区域内，材料中的正电荷和负电荷会形成静电场。

这个静电场会阻止进一步的扩散，形成一个稳定的电势差。

工作原理：二极管的工作原理基于PN结的电流流动特性。

当二极管的正极（P型材料）与正电压连接，负极（N型材料）与负电压连接时，称为正向偏置。

在这种情况下，耗尽区变窄，正电荷和负电荷的静电场减弱。

这使得自由电子可以轻松地越过电位垒，流经二极管。

这种流动会产生一个正向电流，在电路中流经二极管。

当二极管的正极与负电压连接，负极与正电压连接时，称为反向偏置。

在这种情况下，耗尽区变宽，静电场增强。

这会扩大电位垒，使得自由电子无法越过它。

因此，在反向偏置下，几乎没有电流通过二极管。

只有在反向电压达到杂质掺杂引入时的峰值电压（称为击穿电压）时，电流才会流动。

此时，二极管处于击穿状态。

二极管在电子学中有许多应用。

最常见的应用是作为整流器，将交流电转换为直流电。

它也用于电压稳压器、振荡器、开关等。

二极管的关键特性是具有低导通电阻和高击穿电压。

二极管三极管的基础知识
二极管和三极管是电子学中最基本的元件之一，它们在电路中起着至关重要的作用。

二极管是一种只有两个电极的电子元件，它可以将电流限制在一个方向上流动。

而三极管则是一种有三个电极的电子元件，它可以放大电流和电压信号。

二极管的工作原理是基于PN结的特性。

PN结是由P型半导体和N型半导体组成的结构，当P型半导体和N型半导体相接触时，会形成一个电势垒。

当外加电压使得P型半导体的电势高于N型半导体时，电子会从N型半导体流向P型半导体，形成电流。

反之，当外加电压使得N型半导体的电势高于P型半导体时，电子则无法通过PN结，电流无法流动。

这就是二极管的单向导电特性。

三极管则是由三个控制电极组成的电子元件。

它的工作原理是基于PNP或NPN型晶体管的特性。

当一个电流流经三极管的基极时，会控制三极管的另外两个电极（发射极和集电极）之间的电流。

当基极电流增加时，发射极和集电极之间的电流也会增加，从而放大电流信号。

这就是三极管的放大特性。

二极管和三极管在电子学中有着广泛的应用。

二极管可以用于整流电路、稳压电路、开关电路等。

三极管则可以用于放大电路、开关电路、振荡电路等。

它们的应用范围非常广泛，从家用电器到通信设备，都离不开它们的存在。

二极管和三极管是电子学中最基本的元件之一，它们的工作原理和应用非常重要。

对于电子工程师和电子爱好者来说，深入了解二极管和三极管的原理和应用，可以帮助他们更好地设计和维护电子设备。

晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

晶体三极管在电路中常用“Q”加数字表示，如：Q17表示编号为17的三极管。

1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。

它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。

电话机中常用的PNP型三极管有：A92、9015等型号；NPN型三极管有：A42、9014、9018、9013、9012等型号。

2、晶体三极管主要用于放大电路中起放大作用，在常见电路中有三种接法。

为了便于比较，将晶体管三种接法电路所具有的特点列于下表，供大家参考。

名称共发射极电路共集电极电路（射极输出器）共基极电路输入阻抗中（几百欧～几千欧）大（几十千欧以上）小（几欧～几十欧）输出阻抗中（几千欧～几十千欧）小（几欧～几十欧）大（几十千欧～几百千欧）电压放大倍数大小（小于1并接近于1）大电流放大倍数大（几十）大（几十）小（小于1并接近于1）功率放大倍数大（约30～40分贝）小（约10分贝）中（约15～20分贝）三极管的导通条件：三极管的导通条件是：发射结加正向电压，集电结加反向电压。

二极管三级管在电路中的作用
二极管和三极管是电子电路中常用的元件，它们在电路中起着重要的作用。

我们来讨论二极管的作用。

二极管是一个具有两个电极的半导体器件，可以分为正向偏置和反向偏置两种状态。

在正向偏置时，二极管具有较低的电阻，电流可以从正极通过，流向负极。

这使得二极管在电路中用于整流、变压和信号解调等应用中。

在反向偏置时，二极管具有非常高的电阻，在电路中用于保护其他器件免受反向电压损坏。

因此，二极管在电路中起着限流和保护的作用。

我们来探讨三极管的作用。

三极管是一种三电极器件，包括基极、发射极和集电极。

通过对基极电流的控制，可以控制集电极和发射极之间的电流放大倍数。

这使得三极管在电路中用于信号放大和开关应用。

在放大器电路中，三极管起着信号放大的作用，使得弱信号得到放大并驱动输出器件。

在开关电路中，通过控制基极电流，可以控制三极管的导通状态，从而实现开关操作。

总结来说，二极管在电路中的作用主要包括电流整流和反向保护，而三极管的作用则包括信号放大和开关控制。

这两种器件在电子电路中的广泛应用，为我们的电子设备带来了更好的性能和功能。

常用二极管三极管参数二极管和三极管是电子基础器件，广泛应用于电子电路中。

了解和掌握常用二极管和三极管的参数对于设计和分析电子电路非常重要。

本文将详细介绍一些常用二极管和三极管的主要参数。

一、常用二极管参数：1.正向电压降（Vf）：正向电压降是二极管在正向导通状态下的电压。

对于硅二极管，正向电压降一般为0.6-0.7伏；对于锗二极管，正向电压降一般为0.2-0.3伏。

正向电压降是二极管正向导通的重要特性，也是电路设计中常用的参数。

2. 反向击穿电压（Vbr）：反向击穿电压是二极管在反向偏置时能够承受的最大电压。

如果二极管的反向电压超过了击穿电压，二极管将会发生击穿现象，导致电流急剧增大。

因此，电路设计中需要保证二极管的反向电压不超过其击穿电压以保护二极管。

3.最大正向电流（If）：最大正向电流指的是二极管可以承受的最大正向电流。

超过最大正向电流，二极管会受到损坏。

4.最大反向电流（Ir）：最大反向电流指的是二极管可以承受的最大反向电流。

超过最大反向电流，二极管也会受到损坏。

5. 响应时间（tr、tf）：响应时间指的是二极管从导通到截止、从截止到导通的时间。

响应时间决定了二极管的开关速度。

通常情况下，响应时间越小，二极管的开关速度越快。

二、常用三极管参数：1.饱和电流（Ic）：饱和电流指的是三极管的集电极电流（Ic）达到饱和区域时的电流值。

饱和电流是三极管正常工作的重要参数。

2.放大因子（β）：放大因子指的是三极管中输入电流与输出电流之间的比值。

放大因子决定了三极管的放大能力，通常会通过测量输入基极电流（Ib）和输出集电极电流（Ic）的比值来计算放大因子。

3.最大功耗（Pd）：最大功耗指的是三极管可以承受的最大功率。

超过最大功耗，三极管可能会发热过多而受到损坏。

4. 最大封装温度（Tj max）：最大封装温度指的是三极管可以承受的最高温度。

超过最大封装温度，三极管的性能可能会变差。

5.频率响应（fT）：频率响应指的是三极管的响应频率范围。

三极管连接成二极管的各种接法三极管是一种常用的半导体器件，它由三个掺杂不同类型的半导体材料组成。

在电子电路中，三极管常用于放大、开关等应用。

然而，有时我们也可以将三极管连接成二极管，以实现不同的电路功能。

接下来，我们将介绍几种将三极管连接成二极管的常见接法。

1. 三极管基极和发射极连接这种接法将三极管的基极和发射极直接连接在一起，而将集电极悬空。

这样连接后，相当于将三极管的集电极与基极短路，将三极管变为了二极管。

这种接法常用于一些特殊的应用场景，如恒流源电路。

2. 三极管基极和集电极连接这种接法将三极管的基极和集电极直接连接在一起，而将发射极悬空。

这样连接后，相当于将三极管的发射极与基极断开，将三极管变为了二极管。

这种接法常用于一些需要高电压承受能力的电路，如高压稳压器。

3. 三极管集电极和发射极连接这种接法将三极管的集电极和发射极直接连接在一起，而将基极悬空。

这样连接后，相当于将三极管的基极与集电极断开，将三极管变为了二极管。

这种接法常用于一些需要高电流承受能力的电路，如功率放大器。

4. 三极管集电极、基极和发射极均连接这种接法将三极管的集电极、基极和发射极三者直接连接在一起。

这样连接后，相当于将三极管的集电极、基极和发射极都短路，将三极管变为了二极管。

这种接法常用于一些需要更高的电流承受能力的电路，如电源保护电路。

5. 三极管集电极和发射极连接，基极通过电阻接地这种接法将三极管的集电极和发射极直接连接在一起，而将基极通过一个电阻连接到地。

这样连接后，三极管的基极处于截止状态，相当于将三极管变为了二极管。

这种接法常用于一些需要调节电流的电路，如可变电阻。

通过以上几种将三极管连接成二极管的接法，我们可以看到，通过调整三极管的引脚连接方式，可以改变其电流放大和开关特性，从而实现不同的电路功能。

这种灵活的连接方式使得三极管在电子电路设计中具有了更多的应用空间。

除了以上介绍的几种接法，还有其他一些将三极管连接成二极管的方式，如将发射极和基极连接，而将集电极悬空。

二极管和三极管以及场效应晶体管作用
二极管、三极管和场效应晶体管（FET）都是半导体器件，它们在电子学中发挥着重要的作用。

以下是它们的主要作用：
1.二极管（Diode）：
•作用：二极管是一种两端具有不同导电性的半导体器件。

其主要作用是实现电流在一个方向上的导通，而在反方向上的阻
断。

这种性质使得二极管常被用作整流器，将交流电信号转换为
直流电信号。

2.三极管（Transistor）：
•作用：三极管是一种三层结构的半导体器件，分为发射极、基极和集电极。

通过在基极的电流控制，可以调节从发射极
到集电极的电流。

这使得三极管可以被用作放大器、开关和信号
调节器。

在数字电子电路中，三极管构成了逻辑门和存储器等组
件。

3.场效应晶体管（Field-Effect Transistor，FET）：
•作用：场效应晶体管是一种通过电场控制电流的半导体器件。

FET有两种主要类型：金属氧化物半导体场效应晶体管
（MOSFET）和绝缘栅场效应晶体管（IGFET）。

FET在放大、开
关和调节电流方面类似于三极管，但是FET的控制电流是通过电
场而不是电流实现的，这使得FET在某些应用中更有效。

总体而言，这些半导体器件在电子电路中扮演着不同的角色，能够完成信号的放大、开关、整流等功能，是现代电子技术中不可或缺的组成部分。

使用二极管组三极管
三极管与二极管可以组合成多种电路，以下是几个常见的例子：
1. 整流电路：使用一个二极管和一个三极管组成半波整流电路。

二极管用于将交流信号转换为单向的直流信号，而三极管用于放大信号。

2. 放大电路：使用三极管的放大特性，结合二极管的整流功能构成放大器电路。

三极管可以将输入信号放大到较高的电压，而二极管可以将信号整流后输出。

3. 开关电路：使用二极管与三极管组成开关电路。

二极管用于保护三极管不会过载，而三极管则用于控制开关的状态。

4. 振荡电路：使用二极管和三极管组成振荡电路。

二极管用于控制电流的方向，而三极管则用于放大信号，从而产生稳定的振荡输出。

这些只是几个例子，实际上，二极管和三极管可以组合成很多不同的电路，根据具体的应用需求来设计和组合电路。

二极管和三极管的形成机理和工作原理二极管和三极管是电子技术中非常重要的两种元件，它们的作用和原理非常复杂。

下面将对二极管和三极管的形成机理和工作原理进行详细说明。

一、二极管的形成机理和工作原理二极管是一种最简单的半导体器件，主要由P型和N型半导体材料构成。

N型半导体材料中的杂质原子的价电子比原本的主体原子多一个，形成了自由电子；而P型半导体材料中的杂质原子的价电子比原本的主体原子少一个，形成了空穴。

当P型材料和N型材料相接触，发生了电子扩散，使得P型材料中的自由电子向N型材料移动，而N型材料中的空穴则向P型材料移动。

这种电子扩散形成的区域称为PN结。

形成PN结后，会形成内部电场，这个电场会阻碍自由电子和空穴的进一步扩散。

当PN结两边的杂质浓度均匀时，内部电场相互抵消，形成了稳定的平衡状态；当外加电势作用于PN结时，内部电场会发生改变，使得自由电子和空穴受到不同的驱动力。

在二极管中，当P端接入正向电压（即P端连接正电源，N端连接负电源），则PN结的内部电场会减弱，使得自由电子和空穴能够进一步扩散，形成电流流动的通道。

这种情况下，二极管处于导通状态，可以通过电流信号。

而当P端接入反向电压（即P端连接负电源，N端连接正电压），则PN结的内部电场会增强，进一步阻塞自由电子和空穴的扩散，电流无法通过。

此时，二极管处于截止状态，不允许电流通过。

所以，二极管的主要作用是将电流按照正向或反向进行选择性传导，实现信号整流和保护电路的功能。

二、三极管的形成机理和工作原理三极管也是一种半导体器件，由薄的P型和N型半导体材料构成。

它具有三个引线，分别是基极（B）、发射极（E）和集电极（C）。

三极管是由两个PN结组成的，其中一个PN结称为发射结，另一个PN结称为集电结。

发射结是由P型材料和N型材料构成，集电结是由N型材料和P型材料构成。

在正常工作状态下，三极管的基极和发射极之间接入一个小电流，称为输入信号。

基极-发射极电流的大小是发射极-集电极电流的放大倍数，用HFE表示。

二极管三极管的工作原理及应用一、二极管的工作原理二极管是一种最简单的电子元件，由正负两个端口组成。

它由一个P型半导体和一个N型半导体组成，两种半导体通过P-N结相互接触而形成。

二极管的工作原理主要基于PN结的特性。

当二极管被正向偏置时，也就是P端连接正电压，N端连接负电压，PN结会形成一个导电通路。

此时，电流可以自由通过PN结，这个状态被称为正向导通状态。

当二极管被反向偏置时，也就是P端连接负电压，N端连接正电压，PN结会形成一个电势差，使得电流不能通过二极管。

这个状态被称为反向截至状态。

二极管的工作原理可以简单归纳为两个关键特性：正向导通和反向截至。

这两个特性赋予了二极管应用中的许多重要功能。

二、二极管的应用转换和整流二极管最常见的应用是在电源转换和整流器电路中。

例如，在交流电源到直流电源的转换中，二极管被用来将交流电转换为单向流的直流电。

在整流电路中，二极管只允许正向电流通过，从而使得交流电的负半周被截取，得到纯直流电。

激光二极管激光二极管也是二极管的应用之一。

它是一种将电能转化为激光光束的电子元件。

激光二极管通过将电流通过PN结，从而产生一个具有频率稳定性和高光亮度的激光输出。

光电二极管光电二极管是一种能够将光能转化为电能的元件。

在光电二极管中，光照射到PN结上，激发电子从价带跃迁到导带，从而产生电流。

这种原理被广泛应用于光电传感、光通信和光测量等领域。

温度传感器二极管还可以用作温度传感器。

根据二极管的温度特性，可以通过测量二极管的反向饱和电流来确定温度。

这种应用在温度控制和温度测量中非常常见。

三、三极管的工作原理三极管是一种由P型半导体和两个N型半导体组成的三电极器件。

它的工作基于PNP或NPN结构。

三极管的工作原理与二极管类似，但具有更多的电极。

其中，分为基极（B）、发射极（E）和集电极（C）。

当三极管处于放大状态时，向基极输入微小的电流变化，于是放大电流从集电极到发射极流过。

这个工作原理使得三极管可以用作放大器、开关和正弦波产生器。
