Pt100 B 级铂电阻检定结果计算步骤
1、
输入标准铂电阻温度计在水三相点的电阻值*
tp R 、标准铂电阻温度计证书内给出的电
阻比W *(100)、标准铂电阻温度计和被检热电阻的测量值、（电桥修正值）
注：检定B 级铂电阻不需要引入电桥修正值，检定A 级铂电阻时电桥修正值只需引入前3个码盘的修正值。

2、 求标准铂电阻温度计和被检铂电阻温度计测量值的平均值。

3、 被检铂电阻温度计测量值的平均值×5。

4、 计算电桥修正后的值。

=平均值＋修正值
5、 计算温度修正值t i 和△t 5.1 计算t i ——冰点槽内的温度
t i =
标准铂电阻温度计在温度t i 时的电阻值－标准铂电阻温度计在0℃时的电阻值
标准铂电阻温度计在0℃时电阻随温度的变化率
标准铂电阻温度计在温度t i 时的电阻值——*i R 标准铂电阻温度计在0℃时的电阻值——*
R (0℃)
*R (0℃)= *
tp R /1.0000398
标准铂电阻温度计在0℃时电阻随温度的变化率——*0)/(=t dt dR
*0)/(=t dt dR =0.00399×*
tp R
∴t i =
*i R －*R (0℃)
*
)
/(=t dt dR
=
*i R －*
tp
R /1.0000398 0.00399×*
tp
R
5.2 计算△t ——恒温槽偏离100℃的温度
△t=
标准铂电阻温度计在温度t b 的电阻值－标准铂电阻温度计在100℃的电阻值
标准铂电阻温度计在100℃时电阻随温度的变化率
标准铂电阻温度计在温度t b 的电阻值——*
b R
标准铂电阻温度计在100℃的电阻值——*
R (100℃)
*R (100℃)=)100(*W ×*
tp R
标准铂电阻温度计在100℃时电阻随温度的变化率——*100)/(=t dt dR
*100)/(=t dt dR =0.00387×*tp R
∴△t=
*
b
R －*R (100℃) *100
)/(=t dt dR
=
*
b
R －)100(*W ×*tp R 0.00387×*tp
R
6、
被检铂电阻温度修正值换算成电阻值
6.1 计算R(t i ）——冰点槽内的温度换算成被检铂电阻的电阻值
R(t i ）=冰点槽内的温度×被检铂电阻在0℃电阻随温度的变化率 冰点槽内的温度t i =
*i R －*R (0℃)
*0
)/(=t dt dR =
*i R －*
tp
R /1.0000398 0.00399×*
tp
R
被检铂电阻在0℃电阻随温度的变化率0)/(=t dt dR =0.00391×R′(0℃) R′(0℃)——被检铂电阻在0℃的标称电阻值 ∴0)/(=t dt dR =0.00391×100.00
∴ R （t i ）=
*i R －*
tp
R /1.0000398 0.00399×*
tp
R ×0.00391×100.00
6.2 计算R(△t ）——恒温槽偏离100℃的温度换算成电阻值
R(△t ）=恒温槽偏离100℃的温度×被检铂电阻在100℃电阻随温度的变化率 恒温槽偏离100℃的温度△t=
*
b
R －*R (100℃) *100
)/(=t dt dR =
*
b
R －)100(*W ×*tp R 0.00387×*tp
R
被检铂电阻在100℃电阻随温度的变化率100)/(=t dt dR =0.00379×R′(0℃) R′(0℃)——被检铂电阻在0℃的标称电阻值 ∴100)/(=t dt dR =0.00379×100.00
∴R(△t ）=
*
b
R －)100(*W ×*tp R 0.00387×*
tp
R ×0.00379×100.00
7、 计算被检铂电阻修正后的R(0℃)和R(100) 7.1
R(0℃)=R i －0)/(=t dt dR t i
= R i －(0.00391×R′(0℃))×*i R －*R (0℃)
*0)/(=t dt dR = R i －0.00391×100.00×*i R －*
tp
R /1.0000398 0.00399×*
tp
R
7.2
R(100℃)=R b －100)/(=t dt dR △t
= R b －（0.00379×R′(0℃)）×
*
b
R －*R (100℃) *100
)/(=t dt dR
= R b －0.00379×100.00×*
b
R －)100(*W ×*tp R 0.00387×*tp
R
8、 计算E i ——被检铂电阻在0℃的偏差E 0和100℃的偏差E 100 8.1
E 0=R(0℃)－R′(0℃) 0)/(=t dt dR =R(0℃)－100.00 0.00391×100.00
8.2 E 100=R(100℃)－R′(100) 100)/(=t dt dR =R(100℃)－138.51
0.00379×100.00
9、
计算 ɑ——被检铂电阻的电阻温度系数
ɑ=R(100℃)－R(0℃)
100×R(0℃)
10、 计算 △ɑ——被检铂电阻的电阻温度系数与标称值的偏差
△ɑ=ɑ－0.003851。

合集下载

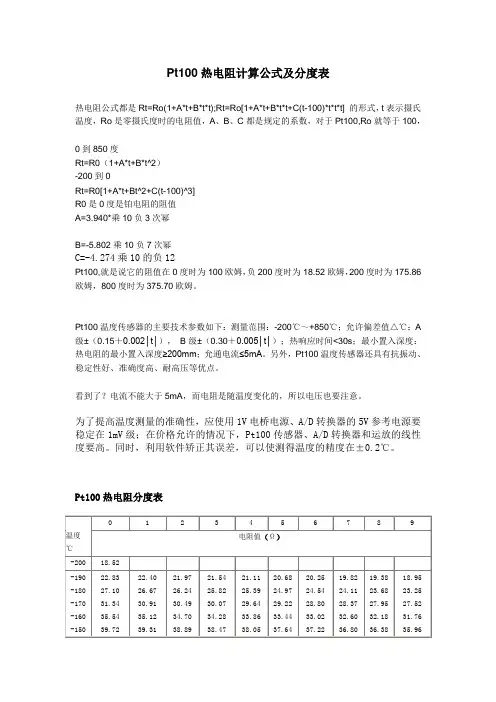

Pt100热电阻计算公式及分度表

Pt100热电阻计算公式及分度表

Pt100热电阻计算公式及分度表
热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就等于100，
0到850度
Rt=R0（1+A*t+B*t^2）
-200到0
Rt=R0[1+A*t+Bt^2+C(t-100)^3]
R0是0度是铂电阻的阻值
A=3.940*乘10负3次幂
B=-5.802乘10负7次幂
C=-4.274乘10的负12
Pt100,就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。

Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│），B级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

看到了？电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。

为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V参考电源要稳定在1mV级；在价格允许的情况下，Pt100传感器、A/D转换器和运放的线性度要高。

同时，利用软件矫正其误差，可以使测得温度的精度在±0.2℃。

Pt100热电阻分度表。

铂电阻温度计测量结果和不确定度评定报告(2011-11-16-07.51.02)

铂电阻温度计测量结果和不确定度评定报告(2011-11-16-07.51.02)

九、测量不确定度的评定1概述1.1测量依据：JJG229-2010«工业铂、铜热电阻检定规程»。

1.2环境条件：温度为22℃、相对湿度42%。

1.3被测量对象：铂热电阻。

A级，测量点0℃、100℃，允许偏差见表（一）。

表（一）铂热电阻允差℃1.4测量标准1.4.1二等标准铂电阻温度计二等标准铂电阻证书给出的参数见表（二）表（二）二等标准铂电阻温度计证书给出的（及推算的）参数1.4.2电测设备为KEITHLEY2000型6 1/2位数字多用表。

规程规定检定A级铂热电阻电测设备应引用修正值，则相对误差为±0.005%。

1.5测量参数与测量方法测量参数为R(0℃)、R(100℃)，比较法进行测量。

比较法是将二等标准铂电阻温度计与工作用铂热电阻温度计同量插入冰点或恒温油槽中，待温度稳定后通过测量标准与被检的值，由标准算出实际温度，然后通过公式计算得出被检的实际值R（t ）。

2 数学模型R t =R x +(dR/dt)t Δt (1) 式中：R t ——— t 温度时被检实际电阻值;；R x ------ t 温度附近x ℃时被检测得的电阻值; (dR/dt)t ——— t 温度时被检温度计电阻随温度的变化率;Δt ——— 检定槽温度偏离检定值。

Δt=( R t *- R x *)/(dR/dt)t * (2)式中:R t *——— t 温度时标准温度计的电阻值；R x *------ x ℃时标准温度计测得的电阻值; (dR/dt)t *——— t 温度时标准温度计电阻随温度的变化率; 令ΔR *=( R t *- R x *)， 则（1）式可得R t =R x +(dR/dt)t ·（ΔR *（(dR/dt)t *） (3) 式(3)为评定的数学模型。

3输入量的标准不确定度的评定3.1输入R x 的标准不确定度u （R x ）的评定标准不确定度u （R x ），记作u （x ），由4个不确定度分项构成。

PT100传感器精度及检定

PT100传感器精度及检定

热电阻工作原理热电阻是中低温区最常用的一种温度检测器。

它的主要特点是测量精度高，性能稳定。

其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。

因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。

目前主要有金属热电阻和半导体热敏电阻两类。

金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即Rt=Rt0[1+α（t-t0）]式中，Rt为温度t时的阻值；Rt0为温度t0（通常t0=0℃）时对应电阻值；α为温度系数。

半导体热敏电阻的阻值和温度关系为Rt=AeB/t式中Rt为温度为t时的阻值；A、B取决于半导体材料的结构的常数。

相比较而言，热敏电阻的温度系数更大，常温下的电阻值更高（通常在数千欧以上），但互换性较差，非线性严重，测温范围只有-50~300℃左右，大量用于家电和汽车用温度检测和控制。

金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。

热电阻材料热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。

热电阻种类（1）精密型热电阻：工业常用热电阻感温元件（电阻体）的结构及特点。

从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。

为消除引线电阻的影响一般采用三线制或四线制。

（2）铠装热电阻：铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2~φ8mm，最小可达φmm。

与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装；④使用寿命长。

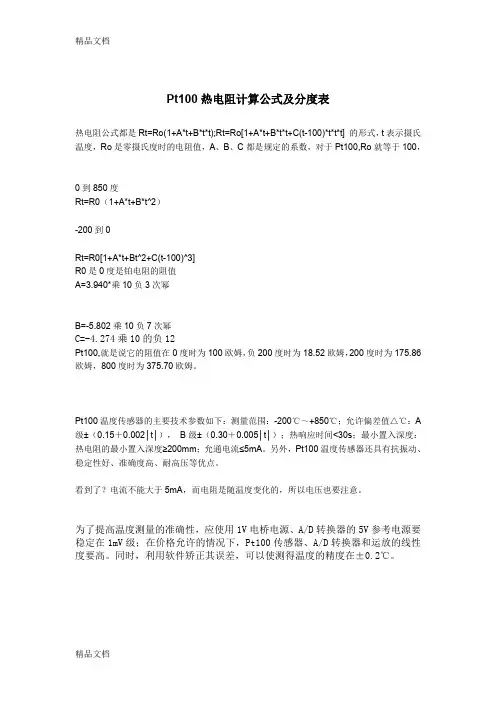

Pt100热电阻计算公式及分度表教学文稿
