IEC103规约报文格式

  • 格式：doc
  • 大小：191.50 KB
  • 文档页数：11

IEC103规约格式1.基本报文格式1.1固定帧长报文启动字符控制域 地址域 代码和 结束字符注：代码和=控制域+地址域（不考虑溢出位，即256模和） 1.2可变帧长报文注：（1）代码和=控制域+地址域+ ASDU 代码和（不考虑溢出位，即256模和） （2）ASDU 为“链路用户数据”包，具体格式将在下文介绍 （3）Length=ASDU 字节数+2 1.3控制域定义控制域分“主∧ 从”和“从∧ 主”两种情况。

（1） “主∧ 从”报文的控制域D7 D6 D5 D4 D3 D2 D1 D0备用 PRM FCB FCV 功能码1每位的具体定义请参考详细103规约。

(2) “从∧ 主”报文的控制域D7 D6 D5 D4 D3 D2 D1 D0备用 PRM ACD DFC 功能码 0 0每位的具体定义请参考详细103规约。

———— 启动字符1（1byte ） ———— 长度（1byte ）———— 长度（重复）（1byte ） ———— 启动字符2（重复）（1byte ） ———— 控制域（1byte ） ———— 地址域（1byte ）———— 链路用户数据[（length-2）byte] ———— 代码和（1byte ） ————结束字符（1byte ）1.4地址域地址域为主站与之通信的从站地址，0-254：设备地址，255：广播地址。

2.链路规约数据单元（LDPU）控制方向：从控制系统到继电保护设备（或间隔单元）的传输方向。

监视方向：从继电保护设备（或间隔单元）到控制系统的传输方向。

2.1控制方向●复位帧计数位●复位通信单元●召唤1级数据●召唤2级用户数据●请求链路状态2.2监视方向●确认帧：●忙帧：●无所要求的数据帧回答：●链路状态响应帧：图中*表示：=<11>=链路工作正常，：=<14>=链路服务未工作，：=<11>=链路服务未实现。

2.3可变帧长的链路规约数据单元LDPULDPU 由两部分组成：链路控制规约信息（LPCI ）和应用服务数据单元（ASDU ）。

ASDU 即是指可变帧长帧格式中的链路用户数据，而LPCI 则是指可变帧长帧格式中除链路用户数据外的其他部分。

ASDU 的一般格式类型标识、可变结构限定词等的具体定义请参考详细规约。

3常用ASDUs 的定义和报文举例3.1初始化及总召唤 ASDU5标识报文数据 单元 标识 符ASDU 类型标识(1 byte) 可变结构限定词 传送原因应用服务数据单元公共地址 信 息 体功能类型 信息序号ASDU6对时如果是广播方式不需回应，点对点方式为原报文回复ASDU7启动总查询ASDU8总查询结束（终止）ASDU21启动通用分类服务总查询ASDU10通用分类服务总查询结束报文示例：主：10 40 32 72 16复位通信单元子：10 20 32 52 16确认帧，置ACD位主：10 7a 32 ac 16召唤一级用户数据子：68 39 39 68 28 32 05(1) 81 04(2) 32 80 03(3) 03(4) cb c4 b7 bd bc cc b1 a3(5) d7 d4 b6 af bb af d3 d0 cf de c4 b8 b2 ee b1 a3 bb a4 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 d4 16标识报文（1）类型标识（2）传送原因，复位通信单元（3）信息序号（4）兼容级别（5）ASCII字符主：68 09 09 68 53(1) 32 07(2) 81 09(3) 32 ff(4) 00 00(5) 47 16总召唤子：10 20 32 52 16确认帧（1）控制域，发送确认帧（2）类型标识（3）传送原因（4）功能码，全局功能类型（5）扫描序号主：10 5a 32 8c 16召唤一级用户数据子：68 0e 0e 68 28 32 01(1) 81 09(2) 32 80 80(3) 01(4) 05 6a 0c 01(5) 00(6) 94 16上送ASDU1报文（1）类型标识（2）传送原因（3）信息序号（4）开关量状态（DPI）（5）四字节时间组（6）扫描序号主：10 7a 32 ac 16召唤一级用户数据子：68 09 09 68 08 32 08(1) 81 0a(2) 32 ff(3) 00 00(4) fe 16总召唤结束（1）类型标识（2）传送原因（3）功能码（4）扫描序号主：68 0d 0d 68 53 32 15(1) 81 2a(2) 32 fe(3) f5(4) 00(5) 01(6) 09 00(7) 01(8) 75 16通用分类服务总召唤子: 10 20 32 52 16确认帧（1）类型标识（2）传送原因（3）功能码，通用分类服务（4）信息序号，通用分类服务总查询（5）返回信息标识符（6）通用分类个数（NOG）（7）通用分类标识序号（GIN）（8）描述类别，实际值主：10 7a 32 ac 16召唤一级用户数据子：68 d2 d2 68 28 32 0a(1) 81 2a(2) 32 fe(3) f1(4) 00(5) 94(6) 09 01(7) 01(8) 07 04 01(9) 00 00 91 3b(10) 09 02 01 07 04 01 00 00 00 80 09 03 01 07 04 01 00 00 60 39 09 04 01 07 04 01 00 00 00 80 09 05 01 07 04 01 00 00 7c 3a 09 06 01 07 04 01 00 00 00 80 09 07 01 07 04 01 00 00 7e 3b 09 08 01 07 04 01 00 00 00 80 09 09 01 07 04 01 00 00 7a 3b 09 0a 01 07 04 01 00 00 00 80 09 0b 01 07 04 01 00 00 c9 3b 09 0c 01 07 04 01 00 00 00 80 09 0d 01 07 04 01 00 00 89 3b 09 0e 01 07 04 01 00 00 00 80 09 0f 01 07 04 01 00 00 c1 3b 09 10 01 07 04 01 00 00 00 80 09 11 01 07 04 01 00 00 84 3b 09 12 01 07 04 01 00 00 00 80 09 13 01 07 04 01 00 00 c4 3b 09 14 01 07 04 01 00 00 00 80 59 16通用分类服务响应（1）类型标识（2）传送原因（3）功能码，通用分类服务（4）信息序号（5）返回信息标识符（6）通用分类个数（NOG）（7）通用分类标识序号（GIN）（8）描述类别，实际值（9）通用分类数据描述（GDD）（10）数据内容主：10 7a 32 ac 16召唤一级用户数据子：68 0a 0a 68 08 32 0a(1) 81 0a(2) 32 fe(3) f5(4) 00(5) 00(6) f4 16通用分类服务总召唤结束（1）类型标识（2）传送原因，通用分类服务结束（3）功能码，通用分类服务（4）信息序号（5）返回信息标识符（6）通用分类个数（NOG）主：10 5b 0f 6a 16总控要2级数据主：10 5b 0f 6a 16 在50ms内，总控未收到应答报文。

不改变FCB状态，重发。

主：10 5b 0f 6a 16不改变FCB状态，再次重发。

主：10 47 0f 56 16超时重发3遍后，发送复位桢记数位（FCB、FCV都为0，功能码为7代表FCB）主：10 40 0f 4f 16 复位通讯单元（CU）（FCB、FCV都为0，功能码为0代表CU）主：10 40 0f 4f 16复位通讯单元（CU）3.2遥信总查询过程：主站向装置发总查询命令，装置以确认帧回答后，再将总查询信息转成1级用户数据后，在当前上送报文里的要求访问位（ACD）置1。

主站收到ACD=1后，向装置查询1级数据，装置以ASDU （传输原因为总查询）上送遥信量（包括遥信量及软压板状态）。

已运行正常以后，主站按一定时间间隔（约15分钟）启动总查询。

在两次总查询间隔过程中，主站轮询各装置2级数据，装置一旦检测到发生遥信变位，则把上送2级数据报文ACD置1，通知主站查询1级数据。

装置通过ASDU 上送变位遥信，同时也是该变位遥信的SOE; 如果变位的是事故报文，则装置通过ASDU 上送报文。

注：各个厂家的装置上送全遥信、变位遥信、SOE等的ASDU不同，以南瑞保护为例，报文如下：总查询主：68 09 09 68 73 0F 09 04 25 16对装置15启动总查询控制域：FCB,FCV=1 原因：总查询发送确认桢VSQ 扫描序号SCN子：10 10 0F 1F 16装置15确认总查询。

注意控制域中DFC（数据流控制位）置1。

主：10 5b 0f 6a 16 总控对装置继续要2级数据。

注意1）报文中FCB=1，总控正确接收到装置的确认报文后，下一桢报文把FCB状态反转，2）报文中FCB=0。

子：68 16 16 0f 32 07 02 0f 01 5c f8 ff f8 ff 00 00 f8 ff f8 ff f8ff f8 ff 88 16控制域ACD=1装置组织好总查询信息后，上送2级数据时，把要求访问位ACD置1，通知主站要1级数据主：10 7a 0f 89 16 总控对装置15 要1级数据。

子：68 13 13 68 28 0f 0f 01 9500 04 94 16ASDU4421~16个遥信状态为0传送原因从上次查询状态都改变过附加信息SIN总查询变位遥信及SOE上送：主：10 5b 0f 6a 16 正常状态，总控对装置不断查询2级数据。

子：68 16 16 32 07 02 0f 01 5c f8 ff f8 ff 00 00 f8 ff f8ff f8 ff f8 ff 88 ACD=1，装置请求总控查询1级数据。

主：10 7a 0f 89 16 总控要1级数据。

子：68 0a 0a 81 0f 01 96 88 16 装置上送开入2变位遥信FUN INF SIN，此处无意义ACD=1 开入2ASDU40传送原因状态为合突发报文主：10 5a 0f 69 16 因为变位遥信上送报文里ACD置1，所以总控继续要1级数据。

子：68 0e 0e 81 01 09 16上送开入2的SOEACD=0 4字节2进制时间：14点08ASDU41传送原因开入2 分28952ms突发报文单点信息状态为合3.3遥测遥测量的采集是通过通用分类服务功能实现的。

合集下载

HYP600(IEC-103)规约说明

HYP600(IEC-103)规约说明

HYP600 IEC-103规约说明1 通信接口接口标准：RS232、RS485、光纤。

通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停止位。

字符和字节传输由低至高，重复帧传输的超时时间间隔50ms。

通信速率：1200、2400、4800、9600、19.2K、38.4K (可调)。

2 固定帧长共有9种固定帧长的报文。

2.1 监控系统发送的固定帧长报文复位FCB报文——C_RFB_NA_3：控制域=47H。

复位通信单元报文——C_RCU_NA_3：控制域=40H。

召唤1级用户数据——C_PL1_NA_3：控制域=01 FCB FCV 1010B。

召唤2级用户数据——C_PL2_NA_3：控制域=01 FCB FCV 1011B。

请求链路状态——C_RLK_NA_3：控制域=01 FCB 0 1001B。

2.2 单元发送的固定帧长报文确认帧——M_CON_NA_3：控制域=00 ACD DFC 0000B。

正确收到监控系统的发送帧，单元以此帧回答。

无所需要的数据响应帧——M_NV_NA_3：控制域=00 ACD DFC 1001B。

如果单元无监控系统所请求的数据，就以此帧响应。

链路状态响应帧——M_LKR_NA_3：控制域=00 ACD DFC ****B。

其中“****”表示：=BH 表示链路工作正常，=EH表示链路服务未工作，=FH表示链路服务未实现。

当无监控系统所请求单元的链路状态，单元就以此帧响应。

3 可变帧帧长3.1 下行报文（控制方向）3.1.1 ASDU6(06H)时间同步类型标识TYP 06H 注释VSQ 81H 综合信息传送原因COT 08H 08H=时间同步ASDU—ADDR FFH 广播方式功能类型FUN FFH 全局功能GLB （255）信息序号INF 00H 时间同步7个8位位组时间D7 时标ms D0 2个字节的二进制毫秒时间（低字节在前）D15 D8IV 备用时标min 1个字节分钟，IV=0为有效；=1无效SU 时标h 1个字节小时，su为夏时制标志D7~D5周某天D0~D4天数日（周的某天未采用）备用D3~D0月月备用D6~D0年年3.1.2 ASDU7(07H）启动总查询（1）方式一类型标识TYP 07H 注释VSQ 81H 只有一个综合信息传送原因COT 09H 总查询（总召唤）的启动ASDU—ADDR ADDR 测控装置物理地址功能类型FUN FFH FUN=255全局功能类型信息序号INF 00H INF=0全局功能类型扫描序号SCN SCN 1个字节。

103规约详细解析

103规约详细解析

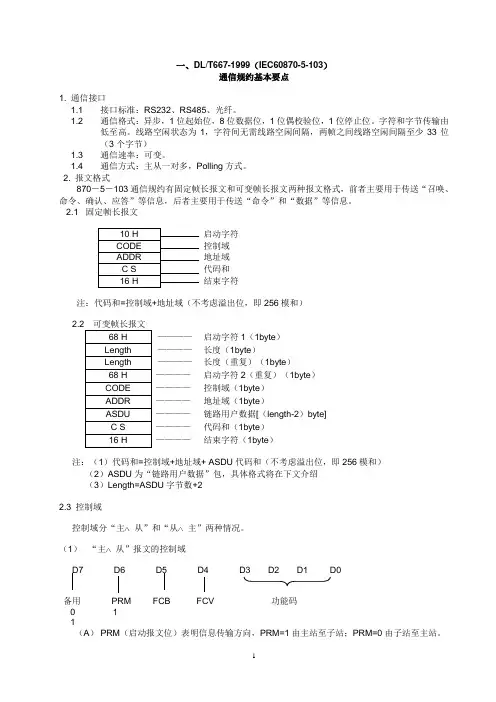

一、DL/T667-1999（IEC60870-5-103）通信规约基本要点1. 通信接口1.1 接口标准：RS232、RS485、光纤。
