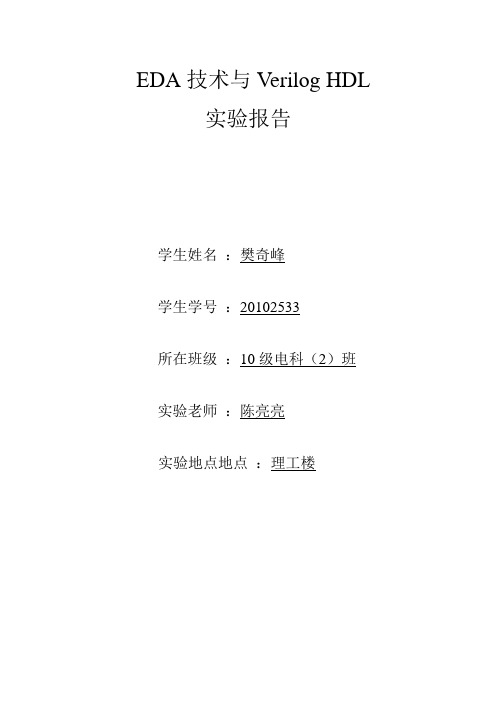

EDA技术与Verilog HDL实验报告学生姓名：樊奇峰学生学号：20102533所在班级：10级电科（2）班实验老师：陈亮亮实验地点地点：理工楼实验一 EDA实验箱使用一．实验目的1．GW48教学实验系统原理与使用介绍2．熟悉QuartusII两种输入方式下编译、仿真简单的组合电路。

二．实验内容首先了解GW48系统使用注意事项以及GW48系统主板结构与使用方法，接着对各实验电路结构图特点与适用范围简述。

最后在QuartusII界面下，用文本输入和图形输入分别验证七选一多路选择器的功能。

三．程序清单文本输入如下所示：module mux71(a,b,c,d,e,f,g,s,y);input a,b,c,d,e,f,g;output y;input [2:0] s;reg y ;always @(a,b,c,d,e,f,g,s)case (s)0: y<=a;1: y<=b;2: y<=c;3: y<=d;4: y<=e;5: y<=f;6: y<=g;default: y<=a;endcaseendmodule图形输入如下所示：四、实验步骤1、新建一个名称为MUX71a的工程，并在该文件夹中新建一个MUX71a.v的文件。

2、编译代码，编译成功后进行第三步，若不成功则查改代码中的错误。

3、在工程文件夹中新建一个MUX71a.vwf的波形文件，导入工程端口，设置输入波形，仿真得出输出端口波形。

4、验证输出端口波形是否达到七选一多路选择器的功能。

五、实验数据仿真波形如下图所示。

六、实验小结通过对EDA实验箱使用，了解了GW48教学实验系统原理与使用介绍；熟悉QuartusII两种输入方式下编译、仿真简单的组合电路。

实验二用原理图和VerilogHDL语言设计一位全加器一．实验目的熟悉在QuartusII下用原理图和VerilogHDL语言设计一位全加器。

6-1 在Verilog设计中，给时序电路清零（复位）有两种不同方法，它们是什么，如何实现？答：同步清零、异步清零，在过程语句敏感信号表中的逻辑表述posedge CLK用于指明正向跳变，或negedge用于指明负向跳变实现6-2 哪一种复位方法必须将复位信号放在敏感信号表中？给出这两种电路的Verilog 描述。

答：异步复位必须将复位信号放在敏感信号表中。

同步清零：always @(posedge CLK) //CLK上升沿启动Q<=D; //当CLK有升沿时D被锁入Q异步清零：always @(posedge CLK or negedge RST) begin //块开始if(!RST)Q<=0; //如果RST=0条件成立，Q被清0else if(EN) Q<=D;//在CLK上升沿处，EN=1，则执行赋值语句end//块结束6-3 用不同循环语句分别设计一个逻辑电路模块，用以统计一8位二进制数中含1的数量。

module Statistics8(sum,A); output[3:0]sum;input[7:0] A;reg[3:0] sum;integer i;always @(A)beginsum=0;for(i=0;i<=8;i=i+1) //for 语句if(A[i]) sum=sum+1;else sum=sum;endendmodule module Statistics8(sum,A); parameter S=4;output[3:0]sum;input[7:0] A;reg[3:0] sum;reg[2*S:1]TA;integer i;always @(A)beginTA=A; sum=0;repeat(2*S)beginif(TA[1])sum=sum+1;TA=TA>>1;endendendmodulerepeat循环语句for循环语句module Statistics8(sum,A);parameter S=8;output[3:0]sum;input[7:0] A;reg[S:1] AT;reg[3:0] sum;reg[S:0] CT;always @(A) beginAT={{S{1'b0}},A}; sum=0; CT=S;while(CT>0) beginif(AT[1])sum=sum+1;else sum=sum;begin CT= CT-1; AT=AT>>1; end end endendmodule6-3 用不同循环语句分别设计一个逻辑电路模块，用以统计一8位二进制数中含1的数量。

EDA技术与VerilogHDL课程设计EDA（Electronic Design Automation）技术是现代电子产品设计中不可或缺的环节。

EDA技术可以大大提高电路设计的效率和质量，加速产品的开发周期。

近年来，EDA技术得到了快速发展，成为电子工程师必须掌握的技能之一。

在EDA技术的学习中，VerilogHDL是不可或缺的一部分。

VerilogHDL简介VerilogHDL是一种硬件描述语言，可以用于设计数字电路和系统。

它可以描述数字电路的结构、行为和时序，可以用于描述数字电路中的元件、模块和系统。

VerilogHDL可以用于设计各种各样的数字电路，如计算机系统、芯片、通信系统等。

它是目前广泛使用的一种HD（Hardware Description）语言。

VerilogHDL提供了一种简单、清晰的方式来描述数字电路的功能和行为。

它可以将数字电路分解成各种不同的部分，使用模块化的方法进行设计。

同时，VerilogHDL也提供了强大的模拟和验证工具，可以在设计和开发过程中进行仿真和调试。

因此，VerilogHDL已经成为数字电路设计中不可或缺的一部分。

EDA技术与数字电路设计EDA技术主要包括从原理图到物理图的设计流程、电路仿真和验证、逻辑综合、布局布线等技术。

这些技术可以大大提高电路设计的效率和质量。

在EDA技术中，数字电路设计是其中一个重要的环节。

数字电路设计可以分为三个步骤：设计、仿真和验证。

设计包括电路结构设计和源代码的编写。

仿真是为了验证设计的正确性和可靠性。

验证是为了确保电路设计满足规格，并能够在现实环境中稳定运行。

EDA技术在数字电路设计中的运用非常广泛。

它可以大大简化设计过程，提高设计的效率和质量。

在EDA技术中，VerilogHDL是不可或缺的一部分。

它可以用来描述数字电路的结构、功能和时序。

同时，VerilogHDL也提供了强大的仿真和验证工具，可以帮助设计者进行电路仿真和验证，提高电路设计的质量和可靠性。

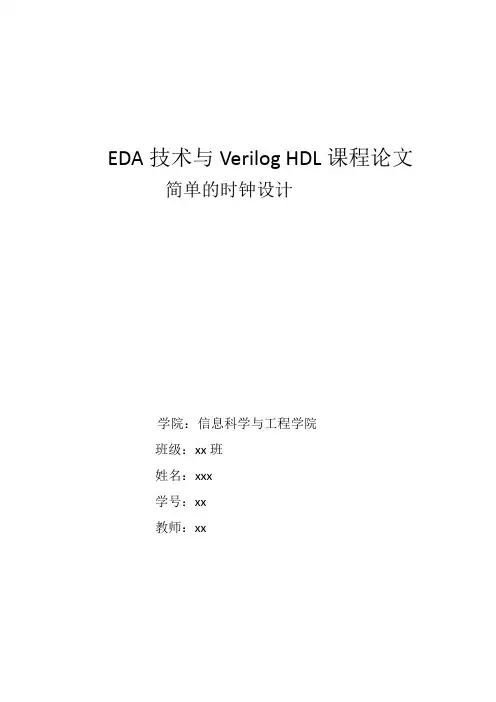

EDA技术与Verilog HDL课程论文简单的时钟设计学院：信息科学与工程学院班级：xx班姓名：xxx学号：xx教师：xx一．设计要求概述1．设计要求1）具有时、分、秒计数显示功能，以24小时循环计时。

2）具有清零，调节小时、分钟功能(加入了整点报时，闪光灯的特效)。

2．设计目的1）数字钟学习的目的是掌握多位计数器相连的设计方法；2）掌握十进制、六进制、二十四进制计数器的设计方法；3）巩固多位共阴极扫描显示数码管的驱动及编码；4）掌握CPLD、FPGA技术的层次化设计方法二．基于Verilog HDL语言的电路设计、仿真与综合本程序采用结构化设计方法，将其分为彼此独立又有一定联系的三个模块（一）顶层模块,如图1所示：（二）子模块1.分频器脉冲发生电路将实验箱48MHz的频率分频成1Hz（供系统时钟），2Hz（快速校分、校时）以及1KHz和500KHz（供闹钟电路）。

例如1000分频源程序如下：module fenpin(input CP, output CPout);reg CPout;reg [31:0] Cout;reg CP_En;always @(posedge CP ) //将50MHz分频为1kHzbeginCout <= (Cout == 32'd50000) ? 32'd0 : (Cout + 32'd1);CP_En <= (Cout == 32'd50000) ? 1'd1 : 1'd0;CPout <= CP_En;endendmodule功能仿真波形如图2所示2.控制器和计数器控制器的作用是，调整小时和分钟的值，并能实现清零功能。

计数器的作用是实现分钟和秒钟满60进1，小时则由23跳到00。

当到达59分55秒的时候，LED灯会闪烁来进行报时。

因为控制器和计数器的驱动信号频率均为1Hz，故从分频器输出的信号进入控制器后，要进行二次分频，由1Khz变为1Hz。

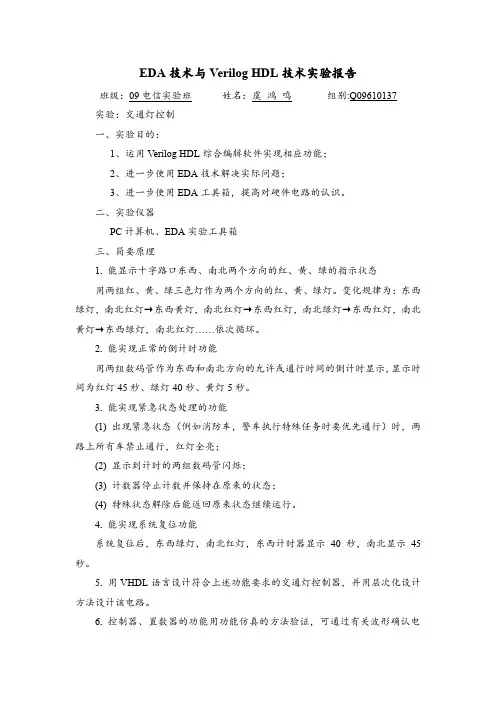

EDA技术与Verilog HDL技术实验报告班级：09电信实验班姓名：虞鸿鸣组别:Q09610137实验：交通灯控制一、实验目的：1、运用Verilog HDL综合编辑软件实现相应功能；2、进一步使用EDA技术解决实际问题；3、进一步使用EDA工具箱，提高对硬件电路的认识。
